污水处理厂深基坑开挖专项施工方案完整版.doc

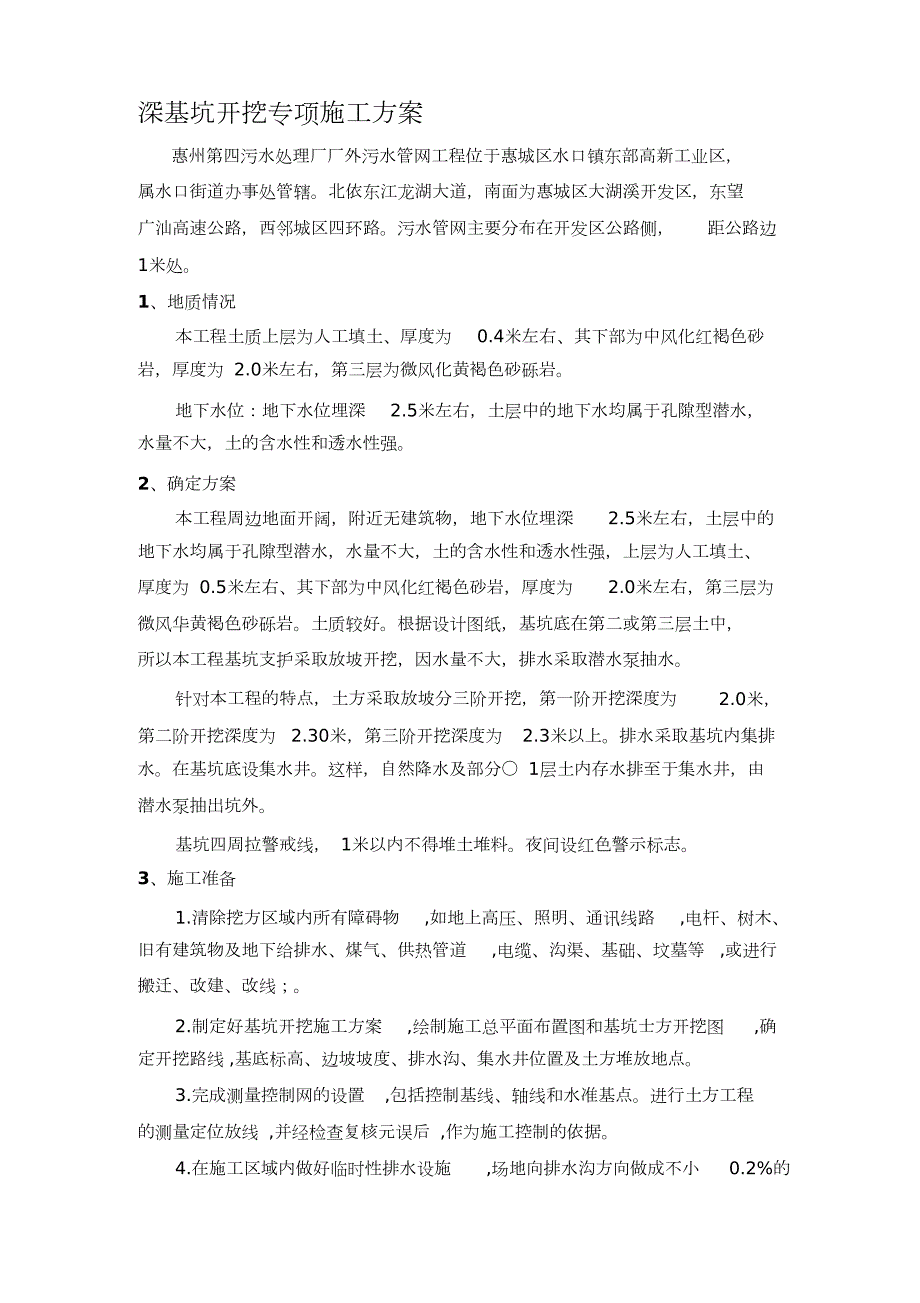

1、深基坑开挖专项施工方案惠州第四污水处理厂厂外污水管网工程位于惠城区水口镇东部高新工业区，属水口街道办事处管辖。北依东江龙湖大道，南面为惠城区大湖溪开发区，东望广汕高速公路，西邻城区四环路。污水管网主要分布在开发区公路侧，距公路边1米处。1、地质情况本工程土质上层为人工填土、厚度为 0.4米左右、其下部为中风化红褐色砂岩，厚度为 2.0米左右，第三层为微风化黄褐色砂砾岩。地下水位：地下水位埋深 2.5米左右，土层中的地下水均属于孔隙型潜水，水量不大，土的含水性和透水性强。2、确定方案本工程周边地面开阔，附近无建筑物，地下水位埋深 2.5米左右，土层中的地下水均属于孔隙型潜水，水量不大，土的含水性

2、和透水性强，上层为人工填土、厚度为 0.5米左右、其下部为中风化红褐色砂岩，厚度为 2.0米左右，第三层为微风华黄褐色砂砾岩。土质较好。根据设计图纸，基坑底在第二或第三层土中，所以本工程基坑支护采取放坡开挖，因水量不大，排水采取潜水泵抽水。针对本工程的特点，土方采取放坡分三阶开挖，第一阶开挖深度为2.0米，第二阶开挖深度为 2.30米，第三阶开挖深度为 2.3米以上。排水采取基坑内集排水。在基坑底设集水井。这样，自然降水及部分 1层土内存水排至于集水井，由潜水泵抽出坑外。基坑四周拉警戒线， 1米以内不得堆土堆料。夜间设红色警示标志。3、施工准备1.清除挖方区域内所有障碍物 ,如地上高压、照明、

3、通讯线路 ,电杆、树木、旧有建筑物及地下给排水、煤气、供热管道 ,电缆、沟渠、基础、坟墓等 ,或进行搬迁、改建、改线；。2.制定好基坑开挖施工方案 ,绘制施工总平面布置图和基坑士方开挖图 ,确定开挖路线 ,基底标高、边坡坡度、排水沟、集水井位置及土方堆放地点。3.完成测量控制网的设置 ,包括控制基线、轴线和水准基点。进行土方工程的测量定位放线 ,并经检查复核元误后 ,作为施工控制的依据。4.在施工区域内做好临时性排水设施 ,场地向排水沟方向做成不小 0.2%的 坡度,使场地不积水 ,必要时设置截水沟、排洪沟。5.完成必需的临时设施 ,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电

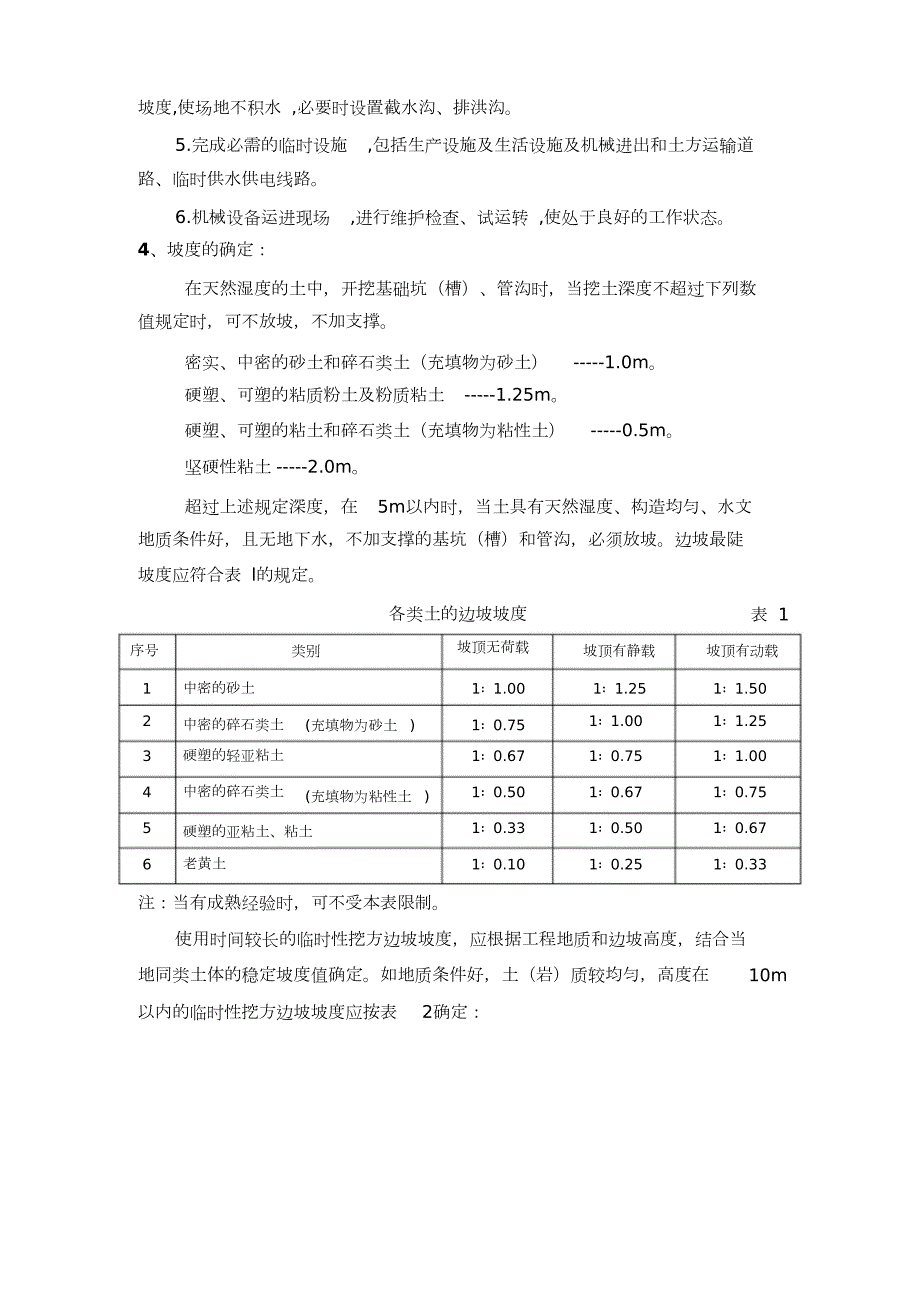

4、线路。6.机械设备运进现场 ,进行维护检查、试运转 ,使处于良好的工作状态。4、坡度的确定：在天然湿度的土中，开挖基础坑（槽）、管沟时，当挖土深度不超过下列数值规定时，可不放坡，不加支撑。密实、中密的砂土和碎石类土（充填物为砂土） -1.0m。硬塑、可塑的粘质粉土及粉质粘土 -1.25m。硬塑、可塑的粘土和碎石类土（充填物为粘性土） -0.5m。坚硬性粘土 -2.0m。超过上述规定深度，在 5m以内时，当土具有天然湿度、构造均匀、水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。边坡最陡坡度应符合表 l的规定。各类土的边坡坡度坡顶无荷载表 1序号类别坡顶有静载坡顶有动载1234

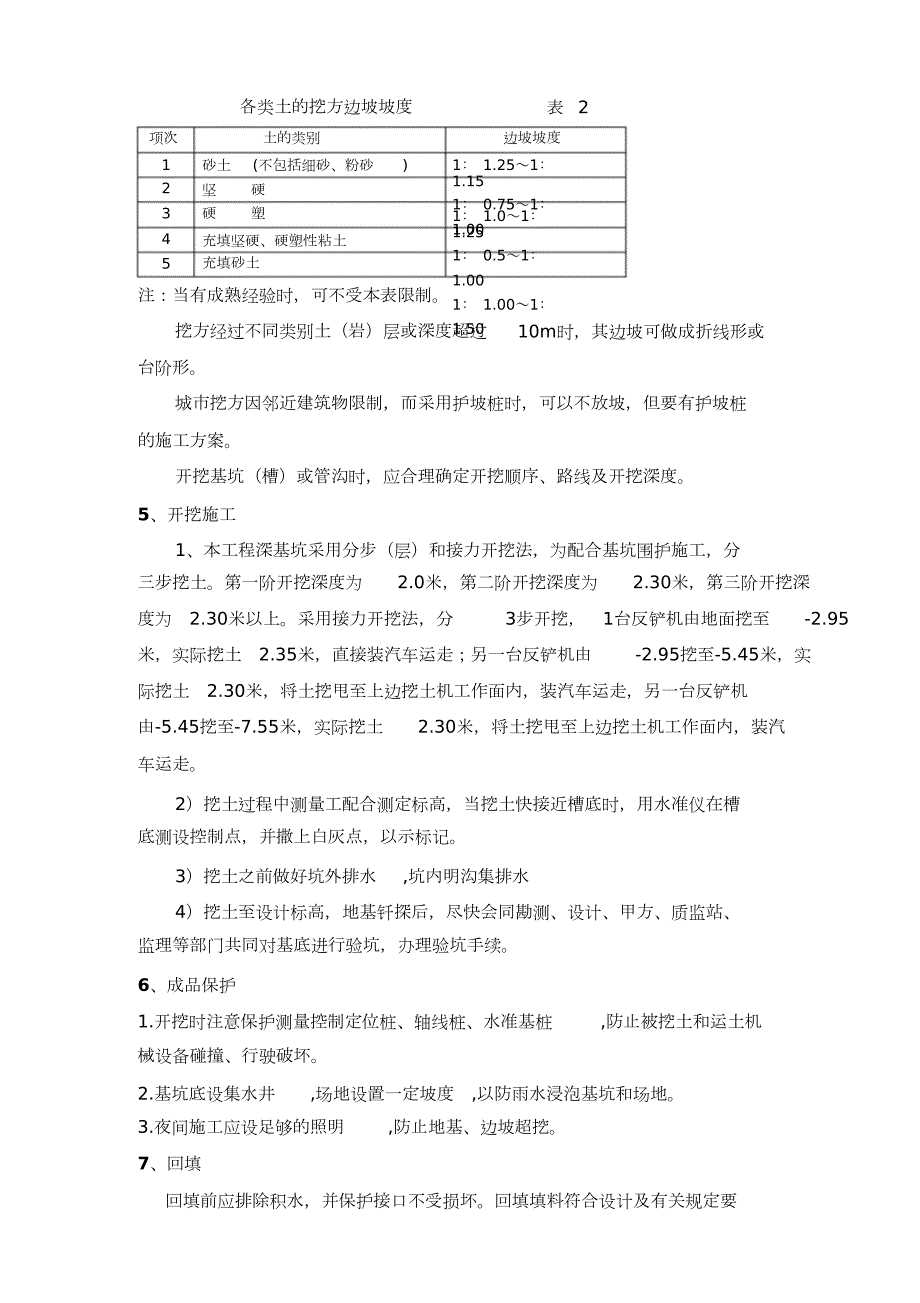

5、56中密的砂土1 1.001 1.251 1.001 0.751 0.671 0.501 0.251 1.501 1.251 1.001 0.751 0.671 0.33中密的碎石类土硬塑的轻亚粘土中密的碎石类土(充填物为砂土 )1 0.751 0.671 0.501 0.331 0.10(充填物为粘性土 )硬塑的亚粘土、粘土老黄土注：当有成熟经验时，可不受本表限制。使用时间较长的临时性挖方边坡坡度，应根据工程地质和边坡高度，结合当地同类土体的稳定坡度值确定。如地质条件好，土（岩）质较均匀，高度在10m以内的临时性挖方边坡坡度应按表 2确定： 各类土的挖方边坡坡度表 2项次土的类别边坡坡度12

6、345砂土 (不包括细砂、粉砂 )1 1.251 1.151 0.751 1.00坚硬硬塑1 1.01 1.251 0.51 1.001 1.001 1.50充填坚硬、硬塑性粘土充填砂土注：当有成熟经验时，可不受本表限制。挖方经过不同类别土（岩）层或深度超过10m时，其边坡可做成折线形或台阶形。城市挖方因邻近建筑物限制，而采用护坡桩时，可以不放坡，但要有护坡桩的施工方案。开挖基坑（槽）或管沟时，应合理确定开挖顺序、路线及开挖深度。5、开挖施工1、本工程深基坑采用分步（层）和接力开挖法，为配合基坑围护施工，分三步挖土。第一阶开挖深度为 2.0米，第二阶开挖深度为 2.30米，第三阶开挖深度为 2

7、30米以上。采用接力开挖法，分 3步开挖， 1台反铲机由地面挖至 -2.95米，实际挖土 2.35米，直接装汽车运走；另一台反铲机由 -2.95挖至-5.45米，实际挖土 2.30米，将土挖甩至上边挖土机工作面内，装汽车运走，另一台反铲机由-5.45挖至-7.55米，实际挖土 2.30米，将土挖甩至上边挖土机工作面内，装汽车运走。2）挖土过程中测量工配合测定标高，当挖土快接近槽底时，用水准仪在槽底测设控制点，并撒上白灰点，以示标记。3）挖土之前做好坑外排水 ,坑内明沟集排水4）挖土至设计标高，地基钎探后，尽快会同勘测、设计、甲方、质监站、监理等部门共同对基底进行验坑，办理验坑手续。6、成品保

8、护1.开挖时注意保护测量控制定位桩、轴线桩、水准基桩,防止被挖土和运土机械设备碰撞、行驶破坏。2.基坑底设集水井 ,场地设置一定坡度 ,以防雨水浸泡基坑和场地。3.夜间施工应设足够的照明 ,防止地基、边坡超挖。7、回填回填前应排除积水，并保护接口不受损坏。回填填料符合设计及有关规定要 求，施工中可与沟槽开挖、基础处理、管道安装流水作业，分段填筑，分段填筑的每层应预留 0.3米以上与下段相互衔接的搭接平台。管道两侧和检查井四周应同时分层、对称回填夯实。管道胸腔，部分采用人工或蛙式打夯机 (基础较宽 )每层 0.15米厚分层填筑夯实，管顶以上采用蛙式打夯机，每层筑夯实，回填密实度严格按回填土的压实

9、度标准执行。8、安全措施0.3米厚分层填1.开挖边坡土方 ,严禁切割坡脚 ,以防导致边坡失稳；当山坡坡度陡于五分之一,不得在挖方上侧堆士。2.机械行驶道路平整、坚实；底部应铺设路基箱垫道 ,防止作业时下陷；3.机械挖土分层进行 ,合理放坡 ,防止塌方、溜坡等造成机械倾翻、淹埋等事故。用推土机回填 ,铲刀不得超出坡沿 ,以防倾覆。陡坡地段堆土设专人指挥 ,严禁在陡坡上转弯。推土机陷车时 ,用钢丝绳缓缓拖出 ,不得用另一台推土机直接推出。4.多台挖掘机在同一作业面机械开挖 ,挖掘机间距应大于 10m;多台挖掘机械在不同台阶同时开挖 ,应验算边坡稳定 ,上下台阶挖掘机前后应相距 30m以上,挖掘机离下部边坡有一定的安全距离 ,以防造成翻车事故。5.机械施工区域禁止无关人员进人场地内。挖掘机工作回转半径内不得站人或进行其他作业。挖掘机、装载机卸土 ,应待整机停稳后进行 ,不得将铲斗从运输汽车驾驶室顶部越过；装土时人都不得停留在装土车上。7.挖掘机操作和汽车装土行驶要听从现场指挥；的开行路线行驶 ,防止撞车。所有车辆必须严格按规定8.挖掘机行走和自卸汽车卸土时 ,必须注意上空电线 ,不得在架空输电线路下工作 ;如在架空输电线一侧工作时 ,垂直与水平距离分别不得小于46m(11022OKV时 )。2.5m与9.基坑四周拉警戒线， 1米以内不得堆土堆料。夜间设红色警示标志。
