汽车吊吊装施工组织设计.doc

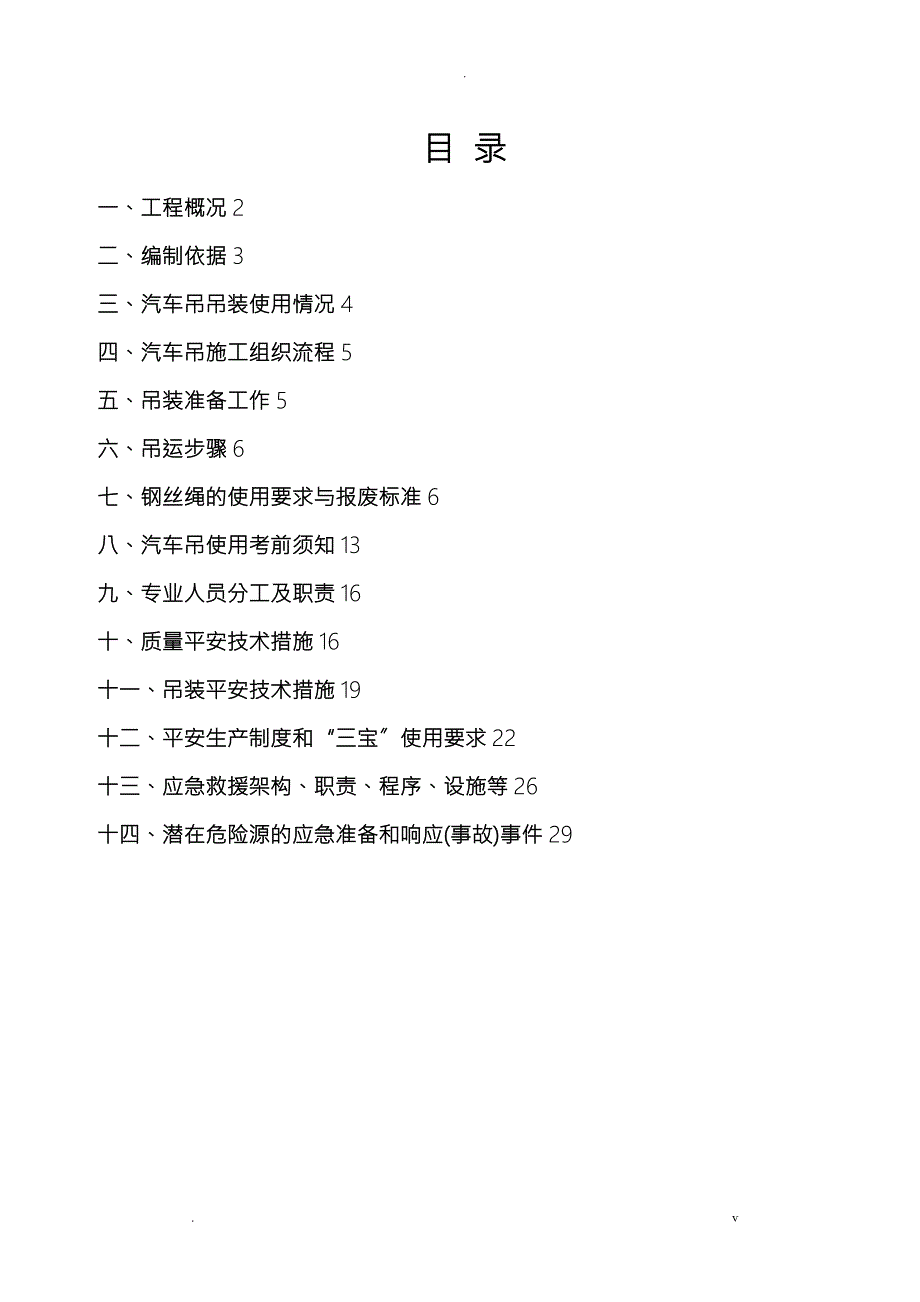

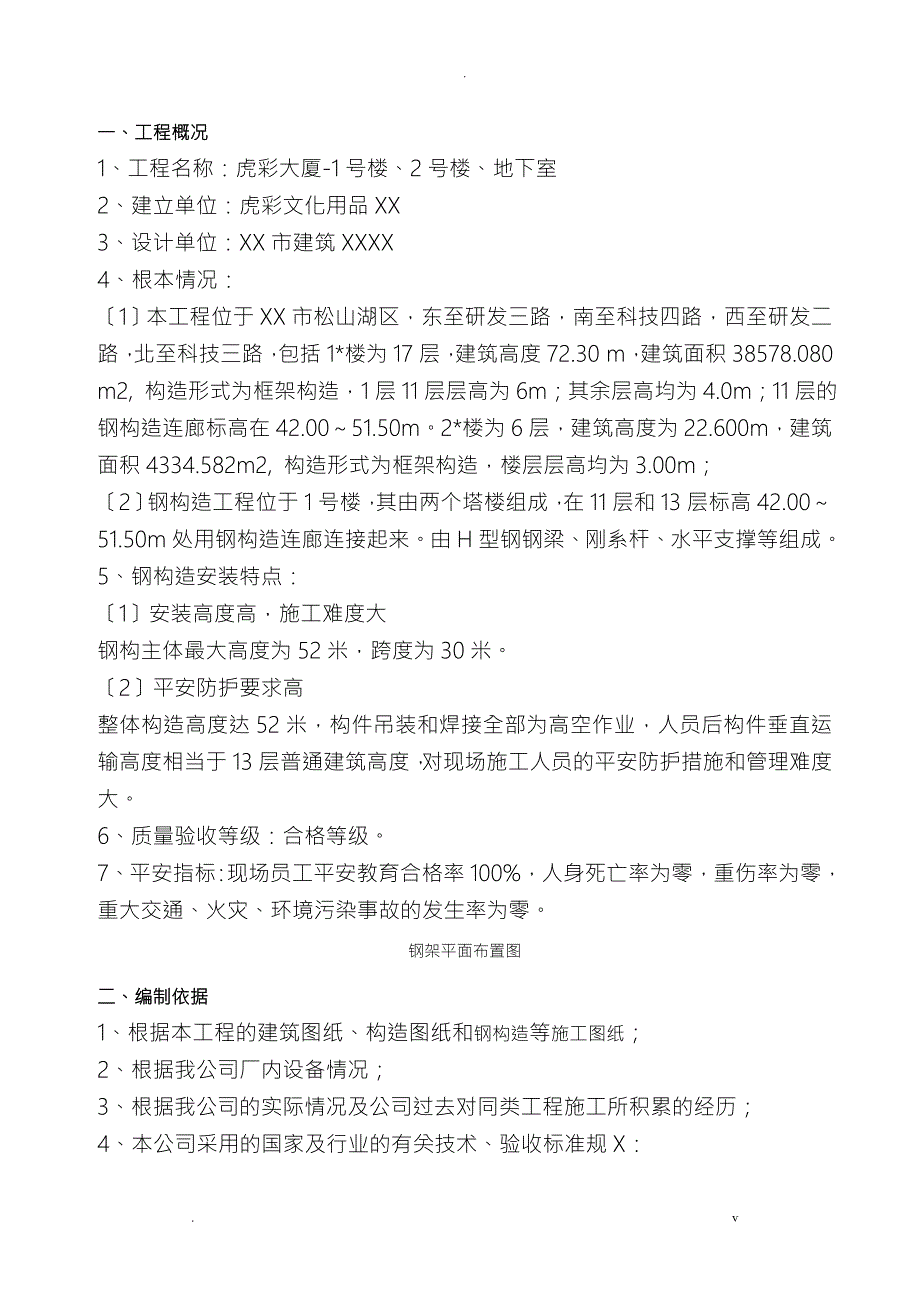

1、目 录一、工程概况2二、编制依据3三、汽车吊吊装使用情况4四、汽车吊施工组织流程5五、吊装准备工作5六、吊运步骤6七、钢丝绳的使用要求与报废标准6八、汽车吊使用考前须知13九、专业人员分工及职责16十、质量平安技术措施16十一、吊装平安技术措施19十二、平安生产制度和“三宝使用要求22十三、应急救援架构、职责、程序、设施等26十四、潜在危险源的应急准备和响应(事故)事件29. v.一、工程概况1、工程名称：虎彩大厦-1号楼、2号楼、地下室2、建立单位：虎彩文化用品XX3、设计单位：XX市建筑XXXX4、根本情况：1本工程位于XX市松山湖区，东至研发三路，南至科技四路，西至研发二路，北至科技三

2、路，包括1*楼为17层，建筑高度72.30 m，建筑面积38578.080 m2, 构造形式为框架构造，1层11层层高为6m；其余层高均为4.0m；11层的钢构造连廊标高在42.0051.50m。2*楼为6层，建筑高度为22.600m，建筑面积4334.582m2, 构造形式为框架构造，楼层层高均为3.00m；2钢构造工程位于1号楼，其由两个塔楼组成，在11层和13层标高42.0051.50m处用钢构造连廊连接起来。由H型钢钢梁、刚系杆、水平支撑等组成。5、钢构造安装特点：1安装高度高，施工难度大钢构主体最大高度为52米，跨度为30米。2平安防护要求高整体构造高度达52米，构件吊装和焊接全部为

3、高空作业，人员后构件垂直运输高度相当于13层普通建筑高度，对现场施工人员的平安防护措施和管理难度大。6、质量验收等级：合格等级。7、平安指标：现场员工平安教育合格率100%，人身死亡率为零，重伤率为零，重大交通、火灾、环境污染事故的发生率为零。钢架平面布置图二、编制依据1、根据本工程的建筑图纸、构造图纸和钢构造等施工图纸；2、根据我公司厂内设备情况；3、根据我公司的实际情况及公司过去对同类工程施工所积累的经历；4、本公司采用的国家及行业的有关技术、验收标准规X：钢构造工程施工及验收规XGB50205-2001钢构造工程质量检验评定标准GB50021-95建筑工程施工质量验收统一标准GB5300

4、建筑安装工程质量检验评定统一标准BGJ301-88钢构造设计规XGBJ17-88汽车式起重机租赁公司提供的出厂检测报告、产品说明书建筑机械使用平安技术规程 JGJ33-2001建筑施工平安检查标准 JGJ59-99 三、汽车吊吊装使用情况本工程主要采用2台50T汽车吊进展钢构的安装。汽车吊参数如下：汽车吊机额定性能表四、汽车吊施工组织流程汽车吊使用申请工程工作负责人汽车吊进场检查吊车公司设备管理员吊装交底吊车公司责任技术负责人吊装作业平安监视工程现场负责人、工程专职平安员、工程施工员五、吊装准备工作1、吊车公司责任技术负责人根据吊装工作内容选择吊车，工程工作负责人填写吊车使用申请，明确汽车吊到

5、场时间及调运时间。2、安排好吊车行车通道及作业平台，保证汽车吊进场后可顺利支设。3、汽车吊进场后应通知吊车公司设备管理员，吊装前对汽车吊作业环境、吊具、钢丝绳等进展检查，满足要求前方可进展吊装作业。4、吊车公司责任技术负责人应对吊装工人、信号工、吊车操作司机进展技术交底。5、吊装材料、构件、设备等按照方案要求进展吊装前码放、装斗或安装吊耳等，便于吊装顺利进展。6、吊索具选型在吊索具选择时，根据起吊设备的重量对照各种型号钢丝绳的允许应力确定其型号及直径。7、起重机进场前，必须向工程部提供起重机的出厂检测报告、年报告、产品说明书。 8、起重机司机、信号工、司索工必须持证上岗，身体安康。 9、对于汽

6、车吊吊装构件时主支腿的支撑点的支承地面，要求垫双枕木，并按设计图纸要求，地面做法由下至上如下：素土分层夯实，压实系数0.94200厚C20素砼垫层。地基承载力验算：汽车吊吊装构件时主支腿对地基的最不利作用力约10t。采用双枕木长度3米、宽300mm、高300mm横铺扩散荷载，经扩散后单位面积施工荷载为1610/20.3388.9kPa，要求汽车吊行走道路的地基承载力不少于90kPa。汽车吊主支腿支撑点垫双枕木六、吊运步骤1、设备的进场、上排 在各项准备工作完全做好的情况下，就开场组织设备的进场、上排和吊装工作了。 2、吊装前的准备工作 吊装前，必须做好全面仔细的检查核实工作。检查设备安装基准标

7、记、方位线标记是否正确；检查材料码放、装斗或吊耳等是否符合吊装要求。 3、吊装索具的系接必须结实 4、试吊 试吊前检查确认；吊装总指挥进展吊装操作交底；布置各监察岗位进展监察的要点及主要内容；起吊放下进展屡次试验，使各局部具有协调性和平安性；复查各部位的变化情况等。 5、吊运就位由总指挥正式下令各副指挥，检查各岗位到岗待命情况，并检查各指挥信号系统是否正常；各岗位汇报准备情况，并用信号及时通知指挥台；正式起吊，使吊物离开地面500800mm时停顿，并作进一步检查，各岗位应汇报情况是否正常；正常那么继续起吊。6、构件、材料或设备下落及就位时，应严格按照信号工指示慢放慢落，必要时应有操作工人配合吊

8、装。七、钢丝绳的使用要求与报废标准一钢丝绳的使用要求钢丝绳绑扎示意钢丝绳绑扎大样(1)限制或消除钢丝绳的弹性振动。在机构设计时，设计人员通常会将钢丝绳作为一个刚性体，而实际上钢丝绳是一个弹性体。在设备加速、减速或紧急制动时，钢丝绳会储存或释放一局部能量，从而引起提升设备的剧烈振动。为了提高钢丝绳的使用寿命，改善整体机构的工作性能，应尽量限制或消除钢丝绳的弹性振动，减少钢丝绳的动X力。只有选用最正确的启动和停顿曲线，才可有效地限制设备在加速或减速时的弹性振动，减少对钢丝绳的损坏，增加提升设备运行的可靠性及舒适性。(2)要防止钢丝绳在第一次安装时出现扭转或弯曲、在卷筒上排列不均等现象。(3)要防止

9、发生以下情况：钢丝绳末端固定措施不当；钢丝绳与楔连接处，主受力绳方向不正确；用压板连接处绳头太短，且没有捆扎，螺栓太紧或太松等；螺扣连接处，螺扣数量少、间距不合理或选型与钢丝绳不匹配。(4)改向滑轮槽底部的槽径、包角和槽壁等磨损量应符合规定，否那么会引起钢丝绳相应的弯曲应力和挤压力的增大。(5)滑轮或卷扬滚筒的位置保持适当，否那么会引起钢丝绳绕进或绕出滑轮和滚筒时偏角增大，也就是钢丝绳中心线和垂直于滑轮或滚筒轴心的平面夹角大于4。(6)滑轮或卷扬滚筒的材料性能应满足规定的使用要求，否那么会导致钢丝绳的挤压应力过大。(7)要防止钢丝绳跳绳。滑轮装置上如果没有设置防跳绳装置或防跳绳装置与滑轮之间的

10、间隙过大，超过钢丝绳直径的20%或防跳绳装置刚度不能满足使用要求，钢丝绳会跳绳引起损伤。二钢丝绳的报废标准钢丝绳使用的平安程度由以下工程判定见2.5.12.5.11款；a 断丝的性质和数量；b 绳端断丝；c 断丝的局部聚集；d 断丝的增加率；e 绳股断裂；f 由绳芯损坏而引起的绳径减小；g 弹性减小；h 外部及内部磨损；i 外部及内部腐蚀；j 变形；k 由于热或电弧造成的损坏。所有的检验均应考虑以上各项因素并遵循各自的标准。然而，钢丝绳的损坏往往是由各个因素综合积累造成的，这就应由主管人员判别并决定钢线绳是报废还是继续使用。在所有情况下，检验人员应弄清钢丝绳的损坏是否由机构上的缺陷所造成，如果

11、是这样，应建议在换新钢丝绳之前消除这缺陷。251 断丝的性质和数量起重机械的总体设计不允许钢丝绳具有无限长的寿命。对于6股和8股的钢丝绳，断丝主要发生在外表。而对于多层绳股的钢丝绳典型的多股构造就不同，这种钢丝绳断丝大多数发生在内中部，因而是“不可见的断裂。下表考虑了这些因素，因此，当与2.5.22.5.11款中的因素结合起来考虑时，它适用于各种构造的钢丝绳。断丝数注：d钢丝绳直径。 填充钢丝不能看作承载钢丝，因此要从检验数中扣除。多层股钢丝绳仅考虑可见的外层绳股。带钢芯的钢丝绳，其绳芯看作内部绳股而不予考虑。当吊运熔化或赤热金属、酸溶液、爆炸物、易燃物及有毒物品时，上表断丝数应相应减少一半。

12、252 绳端断丝当绳端或其附近出现断丝时，即使数量很少也说明该部位应力很高，可能是由于绳端安装不正确造成的，应查明损坏原因。如果绳长允许，应将断丝的部位切去重新合理安装。253 断丝的局部聚集如果断丝紧靠一起形成局部聚集，那么钢丝绳应报废。如这种断丝聚集在小于6d的绳长X围内，或者集中在任一支绳股里，那么，即使断丝数比表列的数值少，钢丝绳也应予报废。254 断丝的增加率在某些使用场合，疲劳是引起钢丝绳损坏的主要原因，断丝那么是在使用一个时期以后才开场出现，但断丝数逐渐增加，其时间间隔越来越短。在此情况下，为了判定断丝的增加率，应仔细检验并记录断丝增加情况。判明这个“规律可用来确定钢丝绳未来报废

13、的日期。255 绳股断裂如果出现整根绳股的断裂，那么钢丝绳应报废。256 由于绳芯损坏而引起的绳径减小当钢丝绳的纤维芯损坏或钢芯或多层构造中的内部绳股断裂而造成绳径显著减小时，钢丝绳应报废。微小的损坏，特别是当所有各绳股中应力处于良好平衡时，用通常的检验方法可能是不明显的。然而这种情况会引起钢丝绳的强度大大降低。所以，有任何内部细微损坏的迹象时，均应对钢丝绳内部进展检验予以查明。一经证实损坏，那么该钢丝绳就应报废。257 弹性减小在某些情况下通常与工作环境有关，钢丝绳的弹性会显著减小，假设继续使用那么是不平安的。钢丝绳的弹性减小是较难觉察的，如检验人员有任何疑心，那么应征询钢丝绳专家的意见。然

14、而，弹性减小通常伴随下述现象：a 绳径减小；b 钢丝绳捻距伸长；c 由于各局部相互压紧，钢丝之间和绳股之间缺少空隙；d 绳股凹处出现细微的褐色粉末；e 虽未发现断丝，但钢丝绳明显的不易弯曲和直径减小比起单纯是由于钢丝磨损而引起的也要快得多。这种情况会导致在动载作用下突然断裂，故应立即报废。258 外部及内部磨损产生磨损的两种情况：a 内部磨损及压坑这种情况是由于绳内各个绳股和钢丝之间的摩擦引起的，特别是当钢丝绳经受弯曲时更是如此。b 外部磨损钢丝绳外层绳股的钢丝外表的磨损，是由于它在压力作用下与滑轮和卷筒的绳槽接触摩擦造成的。这种现象在吊载加速和减速运动时，钢丝绳与滑轮接触的部位特别明显，并表

15、现为外部钢丝磨成平面状。润滑缺乏，或不正确的润滑以及还在灰尘和砂粒都会加剧磨损。磨损使钢丝绳的断面积减小因而强度降低。当外层钢丝磨损到达其直径的40%时，钢丝绳应报废。当钢丝绳直径相对于公称直径减小7%或更多时，即使未发现断丝，该钢丝绳也应报废。259 外部及内部腐蚀腐蚀在海洋或工业污染的大气中特别容易发生。它不仅减少了钢丝绳的金属面积从而降低了破断强度，而且还将引起外表粗糙并从中开场开展裂纹以至加速疲劳。严重的腐蚀还会引起钢丝绳弹性的降低。2591 外部腐蚀外部钢丝的腐蚀可用肉眼观察。当外表出现深坑，钢丝相当松弛时应报废。2592 内部腐蚀内部腐蚀比经常伴随它出现的外部腐蚀较难发现。但以下现

16、象可供识别：a 钢丝绳直径的变化。钢丝绳在绕过的滑轮的弯曲部位直径通常变小。但对于静止段的钢丝绳那么常由于外层绳股出现锈积而引起钢丝绳直径的增加。b 钢丝绳外层绳股间的空隙减小，还经常伴随出现外层绳股之连续丝。如果有任何内部腐蚀的迹象，那么应按附录C的说明由主管人员对钢丝绳进展内部检验。假设确认有严重的内部腐蚀，那么钢丝绳应立即报废。2510 变形钢丝绳失去正常形状产生可见的畸形称为“变形。这种变形部位或畸形部位可能引起变化，它会导致钢丝绳内部应力分布不均匀。钢丝绳的变形从外观上区分，主要可分下述几种：25101 波浪形波浪形的变形是：钢丝绳的纵向轴线成螺旋线形状。这种变形不一定导致任何强度上

17、的损失，但如变形严重即会产生跳动造成不规那么的传动。时间长了会引起磨损及断丝。出现波浪形时，在钢丝绳长度不超过25d的X围内，假设d14d/3，那么钢丝绳应报废。式中d为钢丝绳的公称直径；d1是钢丝绳变形后包络的直径。25102 笼状畸变这种变形出现在具有钢芯的钢丝绳上。当外层绳股发生脱节或者变得比内部绳股长的时候就会发生这种变形。笼状畸变的钢丝绳应立即报废。25103 绳股挤出这种状况通常伴随笼状畸变一起产生。绳股被挤出说明钢丝绳不平衡。绳股挤出的钢丝绳应立即报废。25104 钢丝挤出此种变形是一局部钢丝或钢丝束在钢丝绳背着滑轮槽的一侧拱起形成环状。这种变形常因冲击载荷而引起。假设此种变形严

18、重时，那么钢丝绳应报废。25105 绳径局部增大钢丝绳直径有可能发生局部增大，并能涉及相当长的一段钢丝绳。绳径增大通常与绳芯畸变有关如在特殊环境中，纤维芯因受潮而膨胀，其必然结果是外层绳股产生不平衡，而造成定位不正确。绳径局部严重增大的钢丝绳应报废。25106 扭结扭结是由于钢丝绳成环状在不可能绕其轴线转动的情况下被拉紧而造成的一种变形。其结果是出现捻距不均而引起格外的磨损，严重时钢丝绳将产生扭曲，以致只留下极小的一局部钢丝绳强度。严重扭结的钢丝绳应立即报废。25107 绳径局部减小钢丝绳直径的局部减小常常与绳芯的断裂有关。应特别仔细检验靠绳部位有无此种变形。绳径局部严重减小的钢丝绳应报废。2

19、5108 局部被压扁钢丝绳局部被压扁是由于机械事故造成的。严重时，那么钢丝绳应报废。25109 弯折弯折是钢丝绳在外界影响下引起的角度变形。这种变形的钢丝绳应立即报废。2511 由于热或电弧的作用而引起的损坏钢丝绳经受了特殊热力的作用其外表出现可资识别的颜色时，该钢丝绳应予报废。钢丝绳的使用要求与报废标准八、汽车吊使用考前须知1、起重机行驶和工作的场地应平坦坚实，保证在工作时不沉陷，不得在倾斜的地面行驶和作业，视其土质的情况，起重机的作业位置应离沟渠，基坑有必要的平安距离；2、严格执行例行保养起动前应将主离合器分开，各操纵杆应放在空档位置。作业前应首先检查发动机传动局部，作业制动局部、仪表、钢

20、丝绳以及液压传动等局部是否正常，当确认无问题后，方可正式作业，严禁酒后作业；3、全部伸出支腿放支腿时，应先放后支腿，后放前支腿；收支腿时，应先收前支腿，后收后支腿。在撑脚板下垫方木，调整机体，使回转支承面与地面的倾斜度在无负荷时，不大于1/1000，支腿有定位销的必需插上；4、司机必须与指挥人员起重工密切配合，严格按照指挥人员发出的信号旗号或手势进展操作；操作前必须鸣号铃或喇叭示意；如发现指挥信号不清或错误，有权拒绝执行，并采取措施防止发生事故；操作时，对其他人员发出的危险信号，司机也应采取制止措施，以防止发生事故。 5、施工中，如遇有大雨、大雪、大雾和六级以上的风影响施工平安时，应停顿起重工

21、作，并将臂杆降低到平安位置。 6、起重机在吊装过程中，现场平安员必须负责现场的平安管理。 7、新到、修复和新安装的起重机械设备，应遵照建筑机械技术试验规程中的有关规定进展试验和试吊，并经过主管机务人员、操作人员和工程部平安部门共同检查，合格前方可使用。 8、不准载荷行驶或不放下支腿就起重。在不平整的场地工作前，应先平整场地，支腿伸出应在吊臂起升之前完成，支腿的收入应在吊臂放睛搁稳之后进展。支腿下要垫硬木块，在支点不平的情况上，应加厚垫木调低， 以保持机身水平。 操作前应检查距尾部迥转X围 50cm内无障碍物。 9、动臂式起重机起重时，臂杆的最大仰角不得超过原厂规定，无资料可查时最大不超过 78

22、度；如需超过 78度，须与有关人员研究，订出平安措施，经工程部技术负责人批准后，方可起吊。 10、不同型号和不同规格的起重机械设备，按其出厂具体规定装设的高度限位器、变幅指示器、幅度限位器、转向限位器等平安保护装置都应齐全可靠。 11、起重机机械设备严禁超载。 12、严禁用各种起重机械进展斜吊、拉吊；严禁起吊地下的埋设物件及其它不明重量的物件，以免机械载荷过大，而造成事故。 13、严禁各种起重机吊运人员或用手抓吊钩升降，以防起重系统突然失灵而发生事故。 14、在起吊和落吊的过程中，吊件下方制止人员停留或通过，以防物件坠落而发生事故。 15、起吊的构件应绑扎结实，并制止在构件上堆放或悬挂零星物件

23、如起吊零星物件， 必须用吊笼或钢丝绳捆绑结实； 构件吊起后转向时其底部应高出所有障碍物的 0.5 米以上。16、起重机变幅应平稳，严禁猛起猛落臂杆；17、作业中发现起重机倾斜，支腿变形等不正常现象出现时，应立即放下重物，空载进展调整正常后，才能继续作业；18、起吊构件时，吊钩中心应直通过构件重心，构件吊起离地面 2050cm 时必须停车检查： 1)起重机的稳定性； 2)制动器的可靠性； 3)构件的平稳性； 4)绑扎的结实性。 19、吊运的构件放置时，要注意地面的平整，防止歪斜倾倒。 20、起吊构件必须拉好溜绳，构件起落、转向速度应均匀，动作要平稳，不准紧急制动；转向时，未停稳前不得做反向动作

24、注视吊钩的上升高度，防止升到顶点，因限位器失灵而造成事故。 21、风雪天气工作，为了防止制动器受潮失效，应先经过试吊，证明制动器可靠后，方可进展工作。 22、 起重机在运行中， 如遇紧急危险情况， 应立即拉离紧急开关停车；在降落重物过程中，卷扬机制动器突然失灵，应采取紧急措施即将重物稍微上升后再降落，再稍微上升，再降落，这样屡次反复，将重物最后平安降落 。 23、起重机在停工、休息或中途停电时，应将重物卸下，不得悬在空中。如用两台起重机抬吊构件时，必须统一指挥，两机载荷分配应合理，动作须协调；吊重不得超过两机所允许起重量的 75，单机载荷不得超过该机允许起重量的80。 24、必须经常检查钢丝

25、绳接头和钢丝绳与轧头结合处的结实情况。轧头有螺帽和压板的一面应在靠钢丝绳长的一端，以免松动、脱落；确定轧头的规格、数量和间距，并根据钢丝绳的直径按标准排列；机械运行中制止用手触摸钢丝绳和滑轮，以防发生事故；通过滑轮的钢丝绳不准有接头，以防通过时被卡住。 25、钢丝绳的规格、强度必须符合该起重机的规定要求。钢丝绳在卷筒上应排列整齐，放出钢丝绳时，应在卷筒上保存三圈以上，以防钢丝绳末端松脱；钢丝绳的磨损或腐蚀，如超过平均直径 10和在一个节距内的断丝根数多于规定时，应更换新绳。 26、起重工作完毕后，在行驶之前，必须将稳定器松开，四个支腿返回原位。起重臂靠在托架上时需垫 50mm 厚的橡胶块。吊钩

26、挂在汽车前端时钢丝绳不要收得太紧。 27、工作中如遇故障，应按规定顺序查清原因予以排除。如本人不能排除应及时报修。 28、吊钩除正确使用外，应有防止脱钩的保险装置，吊索具必须使用合格产品，卡环在使用时，应保证销轴和环底受力。 29、施工过程中严格遵守起重机械“十不吊的原那么 即 1 信号指挥不明不准吊； 2斜牵斜挂不准吊； 3吊物重量不明或超负荷不准吊； 4散物捆扎不牢或物料装放过满不准吊； 5吊物上有人不准吊； 6埋在地下物不准吊；7平安装置失灵或带病不准吊； 8现场光线阴暗看不清吊物起落点不准吊； 9棱刃物与钢丝绳直接接触无保护措施不准吊； 10六级以上强风不准吊。30、起重机吊运重物时，

27、其下方不得有人员停留或通过，更不得在吊起来的重物下面进展作业，严禁起重机吊运人员；31、各种起重机械必须按照原厂规定的起重性能作业，不得超负荷作业和起吊不明重量的物件。如遇特殊情况需要超负荷作业时，必须有保证平安的技术措施，经工程部技术负责人批准，并有专人在现场监护下，方可起吊；32、起吊长：大重物必要时应栓拉绳，提升和降落速度要均匀，严禁忽快忽慢和突然制动，左右回转，动作要平稳，当回转未停稳前不得作反向动作。33、起重机在起重满负荷或接近满负荷时不得同时进展两种操作动作；34、起重机在作业或行走时，都不得靠近架空输电线路，要保持平安距离；35、作业完毕后收回支腿，臂杆转到顺风方向，并降到40

28、60度之间，各部制动器都应加保险固定，机棚和操作室都要关闭加锁；九、专业人员分工及职责在吊装前必须向当地的安监部门申报，办理验收备案后才能由有相应资质的施工单位进展施工。8.1吊装人员组成及职责：现场总指挥喻自森： 主要负责事故发生后现场指挥工作，负责调集人员、物资等。吊装负责人唐余生：严格执行建筑机械使用平安技术规程和相关的平安管理规章制度、平安技术进展交底。吊装机具负责人谭宝旗：要熟悉和掌握操作方法，及日常检查、维护保养技术。卷扬机手：在操作中严禁该设备进展维修、保养工作。需要维修、保养时应当切断该设备的电源，并挂上“有人工作，制止合闸的警示标志，以免造成误操作。在日常作业、检查过程中发

29、现异常情况或者其他不平安因素，应当立即向现场设备主管人员和有关负责人报告。十、质量平安技术措施本工程严格按照ISO的管理标准执行，开工前先明确工程创优目标，完善工程质量管理体系及措施：1钢构造安装严格按施工图纸执行。2变更通知书及其它有关制安方面的方案通知。3图纸会审纪要。4钢构造工程施工质量验收规XGB50205-2001及其它相关规X，质量检验评定标准和技术水平。2、本工程安装应按施工组织设计进展，安装程序必须保证构造稳定性和不导致永久性变形。3、本工程构件存放场地应平整坚实，无积水，钢构件应按各种类、型号、安装顺序分区存放，钢构件底层垫枕应有足够的支承面，并应防止支点下沉，一样型号的钢构

30、件叠放时，各层钢构件支点应在同一垂直线上，并应防止钢构件被压坏和变形。4、安装前，应按构件明细表和进场构件查验产品合格证设计文件。应根据安装顺序，分单元成套供给。贯彻原材料，半成品和成品检验制度，施工员应会同质量检查员对半成品和成品进展复检，加强成品与半成品的质量监视工作。5、钢构件安装的测量和校正，应根据工程特点编制相应的工艺，原钢板和异种钢板的焊接、高强度螺栓安装和负温度下施工等主要工艺，应在安装前进展工艺试验，编制相应的施工工艺。6、本工程的屋面支撑等主要构件安装就位后，应立即进展校正、固定，当天安装的构件应形成稳定的空间体系。7、本工程顶紧的节点、接触面应有70%的面紧贴，用0.3mm

31、厚塞尺检查，可插入的面积之和不得大于接触顶紧总面积的30%，边缘最大间隙不应大于0.8mm。8、钢构造安装偏差的检测，应在构造形成空间刚度单元并连接固定后进展。9、必须遵循的质量原那么：、施工前技术人员应熟悉施工图和有关技术资料，熟悉工程，了解施工及验收标准编制专业施工方案。、熟悉土建工艺及时掌握土建施工进度。、施工完毕后应进展自检，并填写施工自检及纪要、明细图。、开工前技术人员应对班组进展认真细致的交底，掌握施工要点，为保证安装质量打好根底。、从施工准备到竣工投入运行的整个施工过程中，每一步骤都必须严格把关，切实保证质量，人员严格按规程要求操作，同时质量体系加强监视检查，保证每一环节的质量。

32、在施工中贯彻施工规X、规程和评定标准及监理方现场指导，技术人员的书面技术要求，并要按图纸施工。、对构件的焊接，焊工必须进展复核，取得合格证的焊工方可上岗操作。、进展工序交底工作，上道工序完毕，对下道工序应建立交接制度，首先由上道工序人员进展交底，下道工序发现上道工序不合格者，有权拒绝施工，在上级部门对此核实前，应保证下道工序的正常要求，以证实后责令上道工序修正合格前方能进展下道工序的施工，否那么，不能进展下道工序的施工。、按施工程序办事，组织合理施工，文明施工，下达任务时要明确质量标准和要求，并应认真到“四个坚持、“四个不准。1：“四个坚持为：、 坚持谁施工谁负责工程质量的原那么。、 坚持成

33、品复核检查制度。、 坚持三检二评工作制度自检、互检、专检、初评、复评。、 坚持检查评比。2：“四个不准为:、 没有做好施工准备工作不准开工。、 没有保证措施不准开工。、 设计图纸未熟悉不准开工。、 没有技术、平安交底不准施工。11、工程总体管理中实行全过程的质量控制，是保证工程质量关键步骤的必要手段。全过程质量控制的要点：对原材料、构配件采购的质量控制。复核现场质量定位、工程定位依据、轴线、水准控制点，复核无误后，正式办理移交手续。审查现场质量保证体系、检测、人员配备钢构造分部工程质量检查认证。催促检查施工机械的完好情况。做好现场施工X围内地下管线的资料搜集，及时向钢构造分包商移交地下管线资料

34、确保施工能正常进展及平安施工。本工程质量控制点1、钢构件安装关键控制点的保证措施：a、用先进的测量仪器定位，确保钢构件的安装符合规X要求。b、强调钢构件安装时，对钢构件挠度、标高进展跟踪观察。2、为保证现场安装精度须做到：a、派人驻厂参与制作管理，发现问题及时解决。b、与设计、制作一起讨论各种构件连接节点部位并做应力应变测试，便于操作者控制变形。12、为保证本工程质量能到达优质标准，必须做到以下几点：a、首先建立健全的工程管理网络和质量管理制度，明确钢构造工程施工同各方面的关系： b、从深化设计开场，深化设计人员必须熟悉图纸，能深化各种节点，使其具有可操作性，深化设计完成后必须有专业工程师负

35、责校对、审核，对施工图的修改必须有依有据，且必须由设计人员签字。c、材料的采购严格按照ISO质量保证体系采购程序执行，在制作期间可邀请监理工程师及业主单位来制作生产现场指导监视，以利于制作质量的进一步提高。d、材料安装前应仔细核对制作资料，检查构件变形情况，如发现质量问题应及时校正或重新生产，决不让不合格产品进入工地现场。e、工程施工必须严格按照施工验收规X执行，在施工过程中必须做到三检自检、互检、交接检；对监理工程师提出的问题应及时整改，杜绝不合格产品流入下一道工序，做到“谁施工、谁负责；加强成品保护意识。十一、吊装平安技术措施一吊车使用平安措施1、钢构造吊装用主要机械为吊车，由于吊车自重很

36、大，那么就对施工道路和施工场地要求高，场地道路应保持平坦坚实，并与沟渠、基坑保持平安距离。2、在吊装过程中重物在空中需要较长时间停留时，操作人员应将起升卷筒制动锁住，人不得离开操作室。3、吊机带载回转时，操作应平稳，严禁急剧回转或急停，换向应在停稳后进展。4、吊车臂下严禁站人。5、起重人员需持证上岗，吊车应有专人指挥。不得擅自移动或不听指挥。二防止吊机倾翻措施(1).吊机不得停置在斜坡上工作，也不允许吊机两个边一高一低。(2).严禁超载吊装。(3).制止斜吊。斜吊会造成超负荷及钢丝绳出槽，甚至造成拉断绳索和翻车事故。斜吊还会使重物在脱离地面后发生快速摆动，可能碰伤人或其他物体。(4).绑扎构件

37、的吊索须经过计算,所有起重工具,应定期进展检查,对损坏者作出鉴定,绑扎方法应正确结实,以防吊装中吊索破断或从构件上滑脱，使吊机失重而倾翻。(5).不吊重量不明的重大构件设备。(6).制止在六级风的情况下进展吊装作业。(7).指挥人员应使用统一指挥信号，信号要鲜明、准确。吊机驾驶人员应听从指挥。三高空作业平安措施：(1).高空作业鞋一律为解放鞋或球鞋。(2).高空作业必须系好平安带，扣好保险扣，严禁向上或向下抛物，作业人员均要有工具包。方便携带工具。(3).高处作业需有专用爬梯并固定牢靠。(4).所有高处作业人员必需经过高处作业培训过的熟练安装工。(5).高处作业区域内要架设生命线，方便高处作业

38、人员挂平安带。(6). 钢屋架安装就位的施工操作平台利用胎架上的工作平台，其搭设请见“第六节 胎架的设计与搭设。在安装钢屋面的防水系统时，由于屋面板已经安装完毕，且外排栅也已经搭设，故施工操作人员在屋面板上和外排栅上工作便可，但不能超过其允许荷载。四防止高空坠落措施(1).操作人员在进展高空作业时，必须正确使用平安带。平安带一般应高挂低用，即将平安带绳端的钩环挂于高处，而人在低处操作。(2).在高空使用撬扛时，人要立稳，如附近有脚手架或已装好构件，应一手扶住，一手操作。撬扛插进深度要适宜，如果撬动距离较大，那么应逐步撬动，不宜急于求成。(3).工人如需在高空作业时，应尽可能搭设临时操作台。操作

39、台为工具式，宽度为0.81.0m临时以角钢夹板固定在柱上部，低于安装位置1.0m1.2m，工人在上面可进展钢构件的校正与焊接工作.(4).如需在悬高空的钢构件上弦上行走时，应在其上设置生命线。(5).登高用的梯子必须结实。使用时必须用绳子与已固定的构件绑牢。梯子与地面的夹角一般为6570度为宜。(6).操作人员在脚手板上通过时，应思想集中，防止踏上挑头板。(7).对于孔洞，应及时用木板盖严。(8).操作人员不得穿硬底皮鞋上高空作业。五防止高空落物伤人措施(1).地面操作人员必须戴平安帽。(2).高空操作人员使用的工具、零部件等，应放在随身佩带的工具袋内，不可随意向下丢掷。(3).在高空用气割或

40、电焊时，应采取措施，防止火花落下伤人，凡高处焊接或割焊应办理动火手续，应配备跟焊人员，做足防火措施，及时去除残留火种。(4).地面操作人员，应尽量防止在高空作业面的正下方停留或通过，也不得在吊机的起重臂或正在吊装的构件下停留或通过。(5).构件安装后，必须检查连接质量 ，只有连接确实平安可靠边，才能松钩或撤除时固定工具。(6).吊装现现场周围应设置临时栏杆，制止非工作人员入内。(7).在安装钢构件时，应在操作地点下挂设平安网，在挂设平安网时，应与钢构件连接结实。六防止触电、气瓶爆炸措施(1).吊机从电线下行驶时，吊机司机要特别注意吊杆最高点与电线的临空高度，必要时设专人指挥。(2).搬运氧气瓶

41、时，必须采取防震措施，绝不可向地上猛摔。氧气瓶不应放在阳光下曝晒，更不可接近火源，还要防止机械油落到氧化瓶上。(3).电焊机的电源长度不宜超过5 m，并必须架高。电焊机手把线的正常电压，在用交流电工作时为6080V，要求手把线质量完好无损，如有破皮情况，必须及时用胶布严密包扎。电焊机的外壳应该接地。4、使用气瓶时炔瓶与氧气瓶距离不小于5m，与明火距离不小于10m。七施工用电平安措施根据钢构造施工特点，施工用电顶峰期为墙面屋面安装期间，主要用电电压为220V，但施工用电设施的架设要符合建立工程施工现场供电平安规X要求。1、现场接引电源必须由现场电工进展，并设专人进展监护。2、电工必须持证上岗。3

42、电从电源接引至施工现场必须采取三级平安保护的配电方式进展设置，电线必须架空2.5m左右。4、配电箱应加锁并设专人保管，电气设备明显部位应设“严禁靠近，以防触电的标志。5、雨天电工应停顿现场用电，严禁雨天施工，雨天过后电工必须先检查现场用电设备、配电箱及用电线路确定平安前方可投入使用。6、执行一机一闸制，严禁一闸多机。7、必须严格执行JGJ46施工现场临时用电平安技术规X和临时用电专题方案。八其它平安措施().明确各级施工人员平安生产责任，各级施工管理人员要确定自己的平安责任目标，实行工程经理责任制。实行平安一票否决制。().起吊工具应结实可靠，做好试吊工作，经确认无问题前方准吊装。进入工地必

43、须戴平安帽，高处作业必须系平安带。 ().吊装散状物品，必须捆绑结实，并保持平衡，方可起吊。().非机电人员严禁动用机电设备。().坚持平安消防检查制度，发现隐患，及时消除，防止工伤，火灾事故发生。十二、平安生产制度和“三宝使用要求一、总体要求1在施工前必须对班组进展平安技术交底，其交底内容针对性要强，并做好记录，并明确平安责任制。2加强施工或平安信息反应，不断消除施工工程过程事的事故隐患，使平安信息反应迅速，这是预防和控制事故发生的重要方面。3加强雨季施工的防护措施，及时掌握气象资料，以便提前作好工作安排和采取预防措施，防止雨天对施工造成恶劣影响。4大风、大雨不得从事露天高空作业，施工人员应

44、注意防滑、防雨、防水及用电防护，并做好相应的防护措施。5不允许雨天进展焊接作业，如必须，需设置可靠的挡雨、防风蓬、防护前方可。6加强大风的防护措施，大风降临前，现场零散物品应集中，施工材料、工具回收入工具房内，施工材料集中安放到临时堆场，已安装构造件节点固定，整体构造必须加固稳定。7脚手架及已装钢架，应有可靠的防风措施，如用缆绳拉紧。8重视平安宣传，加强平安管理。以教育为主，以惩罚为辅来搞好平安。9易燃、易爆有毒物品一定要隔离加强保管，制止随意摆放。10对于仪器、机具、零件等重要物品要设专门房间上锁保管，领取和存放做好登记工作。11吊运设备和构件要做好准备，有专人指挥操作，严格遵守吊运平安规定

45、12施工现场焊接或切割等动火操作时要事先注意周围上下环境有无危险性，做好防火措施，以防失火。13施工用电、照明用电按规定分线路接线，对于绝缘保护层裸露的导线要及时更换。14各种施工材料要分类有序堆放整齐，对余料注意定期回收，对废料及时清理，定点设垃圾箱，保质施工现场的清洁整齐。15定期按情况可进展平安检查评比，根据评比分数上下给予各班组相应奖罚，把平安工作做好。16构造运输倒运必须绑扎结实，堆放平稳牢靠，防变形，防坍塌倾倒。17各工种人员要持证上岗，严格遵守本工种平安操作规程，在安装中不要抱幸运心理，而无视平安规定。18进入施工现场必须戴平安帽，穿工作衣、工作鞋。不得穿拖鞋、短裤。19构造件不固定不准撤回吊钩，吊装靠棱角处必须加保护套。20六级以上大风、大雨、大雪及浓雾等恶劣天气，制止从事露天高空作业。21电气控制等重要部位要采取专人值班、保管措施，平安施工人员必须养成良好工作习惯，不动与工作无关的一切电气开关。
