沥青路面摊铺施工方案完整版.doc

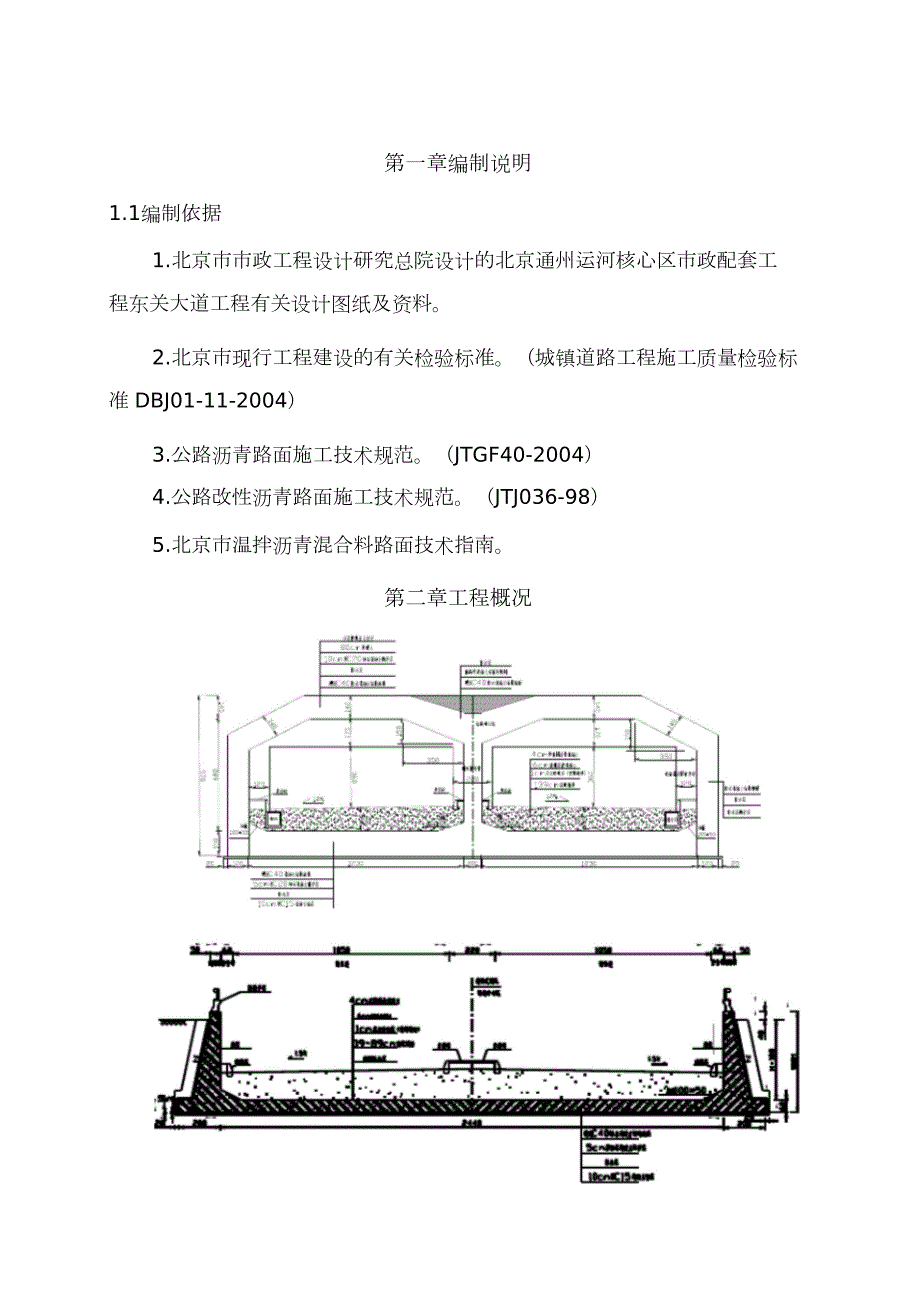

1、 第一章编制说明1.1编制依据1.北京市市政工程设计研究总院设计的北京通州运河核心区市政配套工程东关大道工程有关设计图纸及资料。2.北京市现行工程建设的有关检验标准。（城镇道路工程施工质量检验标准 DBJ01-11-2004）3.公路沥青路面施工技术规范。（JTGF40-2004）4.公路改性沥青路面施工技术规范。（JTJ036-98）5.北京市温拌沥青混合料路面技术指南。第二章工程概况 第三章施工进度计划3.1计划总工期3.1.1 隧道及 U槽段透层油及下封层开工日期： 2012年 11月 7日竣工日期： 2012年 11月 8日总工期： 2日历天3.1.2 隧道及 U槽段沥青混凝土下面层开

2、工日期： 2012年 11月 8日竣工日期： 2012年 11月 9日总工期： 2日历天3.1.2 道路段沥青混凝土下面层、沥青混凝土中面层、上面层施工日期：待定3.2施工流程及进度计划3.2.1施工流程沥青混凝土下面层施工：施工准备透层油施工下封层施工隧道西侧沥青混凝土摊铺U槽西侧施工至 0+625处隧道东侧沥青混凝土摊铺 U槽东侧沥青混凝土摊铺U槽西侧由 0+595向北施工（施工至 0+625）沥青混凝土中面层、上面层施工：施工准备粘层油施工隧道西侧、 U槽西半幅隧道东侧、 U槽东半幅道路段西半幅道路段东半幅 沥青混凝土下面层施工图示：3.3施工进度计划保障措施3.3.1组织保证沥青面层施

3、工采用信誉良好的分包队伍，有过路面混凝土摊铺施工经验的分包队伍。3.3.2施工准备保证做好进场准备，制定合理的施工计划。前期测量放线，标高控制到位。二灰钢渣基层养护期满足规范要求，强度达到设计规范要求。3.3.3技术保证针对本工程的特点及难点，采用最成熟、最可靠、最有效的施工技术和工艺，优化施工工序，改进施工方法。3.4劳动力配置组织有施工经验、技术水平高的专业化施工队伍队伍。劳动力使用计划表序号工种名称数量 12345车辆协管员电工4人1人摊铺工人机械操作工测量工20人10人2人3.5施工机械配置根据计划安排提前调配机械设备，并报监理工程师批准。安排好机械设备进场日期，做到随调随到。主要机械

4、设备使用计划表（隧道及 U槽段下面层）数量序号设备及仪器名称型号/产地/出厂日期ABG423/德国/2008备注（台）1234摊铺机沥青洒布车1用于沥青摊铺用于透层111同步碎石封层车小型压路机用于下封层施工用于沥青压实用于沥青、下封层压实5压路机DD110/德国/2007167压路机压路机DD130/德国/2007DD110/德国/200911用于沥青压实用于沥青压实用于下层油边缘压实8平板振动夯19装载机小型运输车风扇50型1341101112洒水车注：由于道路段及全线中面层、顶面层施工日期还未确定，故施工机械暂时未确定。 第四章施工方案4.1前期测量对隧道和 U槽内按施工需要进行测量放线

5、其中直线段 10米一个控制断面，曲线段 5米一个控制断面，保证路面的中线、宽度和高程。道路段直线段 10米一个控制断面，曲线段 5米一个控制断面。4.2施工准备1）现场配备装载机一台，对无法卸尽的沥青材料进行收集，采用小型运输车辆二次进行运送，对温度偏低的余料予以废弃。2）准备大风扇 4台，风扇直径在 1米，功率 500瓦，排风方向隧道出口，施工时每 50米设置一台，保证空气流动，并随摊铺机移动，保证施工区米范围内空气流通。2003）所有参施人员配备口罩及棉球，防止有毒气体及噪音。4）配备对讲机 4台，随时保证洞内洞外的联系畅通。5）隧道进口停放一辆装满水的洒水车，随时待命防止突发事件。6）

6、所有参施车辆及机械设备照明齐全且完好。4.3透层油施工4.3.1设计参数2材料采用乳化沥青 PC-2，用量为 1.01.2L/m ,渗入深度不小于 5mm，浇32洒透层油后立即撒布石屑，用量 2.5m/1000m。4.3.2施工机械机械采用沥青洒布车喷洒（能电脑控制温度、喷洒量）。该设备计量准确，洒布均匀。4.3.3准备： 1.基层施工养生完毕，现场报检，经监理验收认可。2.表面有泥土等杂物，应用空压机吹干净，并保持干燥。3.确定沥青、配套机具已准备就绪。4.施工区的结构物应加以保护，以免溅上沥青受到污染。4.3.4洒布1.透层油施工时应密切注意天气情况，当气温低于 10或大风天气，即将降雨时

7、不得喷洒透层油。2.透层油的洒布在基层碾压成型并养生大于 7天后喷洒。3.浇洒透层油前由专人清扫路面，并对构造物用塑料薄膜覆盖适当防护，防止污染。4.透层油洒布过程中安排 2人跟踪洒布车，发现洒布花白、遗漏人工补洒，对喷洒过量的立即用竹扫笆将其清扫至路外。5.对基层离析的段落部位要补洒一遍。26.控制洒布量，当乳化沥青含量在 50%时应按 0.7L/M，施工过程中根据实际含量调整实际洒布量。7.控制洒布车速为 5080m/min.8.洒布时试验人员现场检测洒布量，试验数据及时反馈给操作人员，及时调整洒布量。4.3.5成品保护透层喷洒后填充闭交通，等稀释剂全部挥发，沥青渗透完全后，及早进行下一

8、道工序（下封层）的施工。4.4下封层施工4.4.1设计参数 2下封层采用沥青表面处治，沥青用量 1.01.2kg/m，集料采用 S12型（公32称直径 510mm），用量 58 m /1000m，厚度 1cm。4.4.2施工机械机械采用同步碎石封层机，沥青洒布车喷洒（能电脑控制温度、喷洒量）。该设备计量准确，洒布均匀。与同步碎石封层机配套作业的机械有 50型装载机一台。4.4.3施工准备：1.透层油喷洒后，稀释剂全部挥发达到渗透深度。2.在施工路段内设置道路施工提示标志。3.若透层的表面有泥土等杂物，应用空压机吹干净，并保持干燥。4.确定沥青、碎石、配套机具已准备就绪。5.施工区的结构物应加以

9、保护，以免溅上沥青受到污染。4.4.4施工方法：沥青同步碎石封层施工工艺 :清扫透层表面机械洒布沥青机械撒布碎石碾压养护。1.向洒过透层的基层表面均匀喷洒沥青，为保证雾状喷洒形成均匀、等厚度的沥青膜，必须保持沥青在 170180的温度。2.在喷洒沥青同时，应立即均匀洒布碎石，局部采用人工辅助方法用扫把排除碎石上下重叠。3.同步碎石封层机应以适宜的作业速度匀速行驶，在此条件下碎石同沥青的撒布量必须匹配。4.碾压。撒完集料 100米左右，钢筒双轮压路机开始碾压，遍数为 3-4遍。 5.施工完毕后，应立即封闭交通，禁止行人和车辆进入，以防止快速行车造成封层破坏。6.对纵向接缝，应在先做封层一侧暂留

10、1015cm宽度不撒布碎石，待另一侧封层时沿预留沥青边缘进行同步碎石撒布。7.对横向接缝，应在接缝处放置与洒布宽度同宽的胶木板，长度为 50cm，待洒布车通过后，应立即将其清洗干净。4.4.5成品保护刚成型的路段 ,必须待封层施工完毕 ,强度增强 ,成型稳定后 ,进行下道工序 ,下道工序施工前严禁车辆及行人进入 ,并设置禁通护栏 ,派专人看守。4.5粘层油施工粘层油施工工艺与透层油施工工艺相同。4.6面层沥青摊铺4.6.1设计参数路面结构四（隧道及 U槽机动车道）结构分层温拌细粒式沥青混凝土 AC-13C粘层油设计参数4cm温拌中粒式沥青混凝土 AC-20C粘层油6cm温拌粗粒式沥青混凝土 A

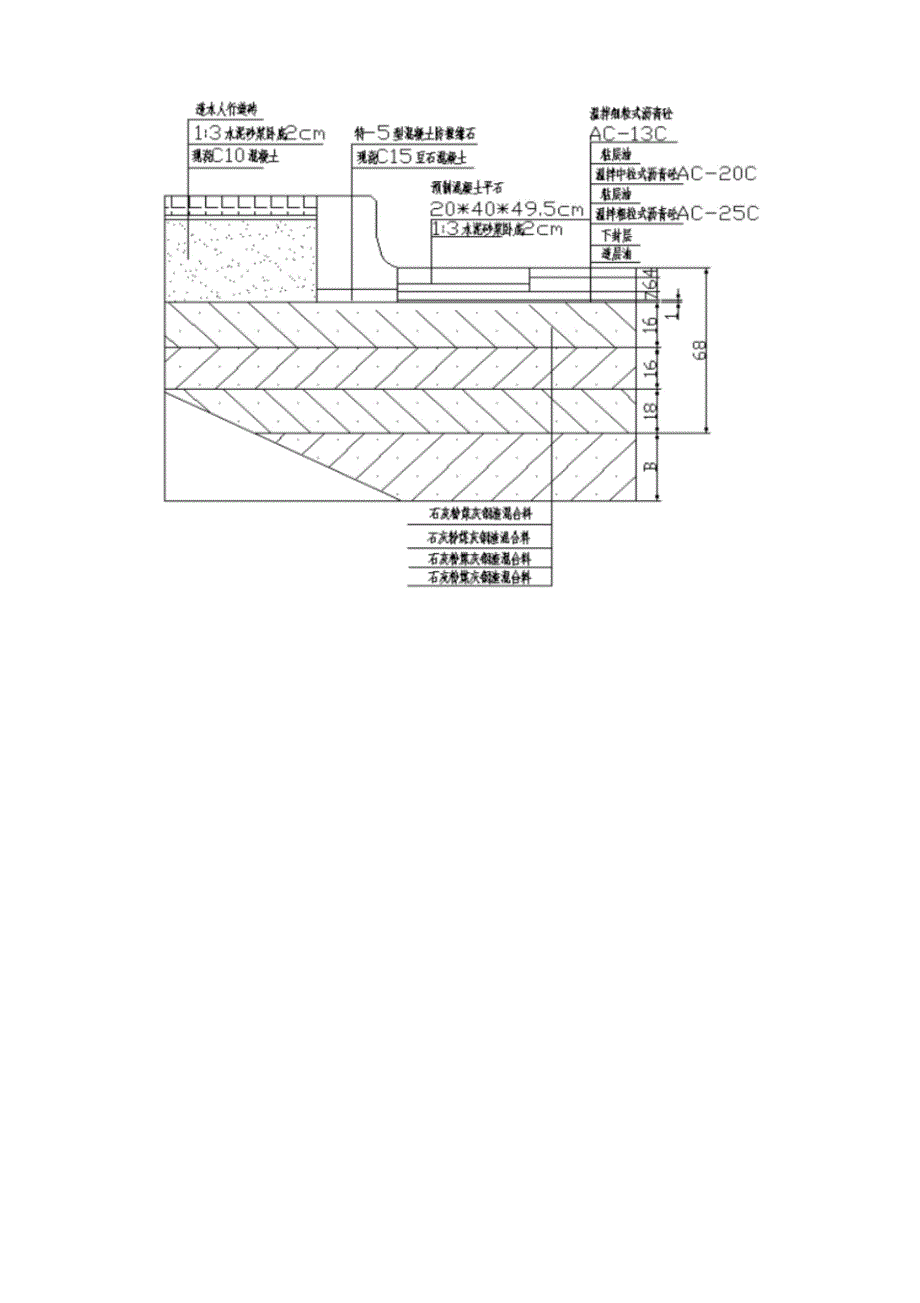

11、C-25C下封层7cm1cm 透层油总厚度18cm说明：沥青混凝土表面层采用 B级 70号道路石油沥青（掺加 SBS改性剂），石料为玄武岩碎石或辉绿岩；中面层及下面层沥青采用石油沥青，石料为石灰岩。B级 70号道路根据规范要求沥青混凝土摊铺虚铺系数为 1.2。4.6.2施工机械1.履带式沥青混凝土摊铺机。2.压实机械： 13t双轮钢筒振动压路机， 11t双轮钢筒振动压路机。3.其他机械：运输车、铲车、水车。4.6.3施工准备：1.沥青混凝土下面层必须在基层、透层、下封层验收合格并清扫干净后方可进行施工。2.沥青混凝土中、表面层施工前，应对下面层进行质量检测。3.沥青混凝土中、表面层施工应在下面

12、层施工完成经监理验收合格后进行。对中、下面层表面泥泞、污染等必须清理干净并喷洒粘层油。4.施工前对各种施工机具做全面检查，经调试证明处于性能良好状态，机械数量足够，施工能力配套，重要机械宜有备用设备。5.生产厂家提供沥青混合料出厂合格证。4.6.4施工方法：工艺流程：测量放线运输摊铺碾压（初压）碾压（复压）碾压（终压）养护。1.测量放线 参照“公路与城市道路工程施工测量” 测量放线，做到直线 10米，曲线 5米一个断面。2.沥青混凝土混合料的运输(1)运输沥青混凝土混合料的车辆应每天进行检查，确保车况良好。(2)沥青混凝土混合料应采用后翻式大吨位自卸汽车运输， 车厢应清扫干净。为防止沥青混合料

13、与车厢板粘结，车厢底板和侧板可均匀涂抹一薄层油水（柴油与水的比例可为 1：3）。(3)从拌合机向运料车装料时，每卸一斗混合料挪动一下汽车位置，以减少粗细集料的离析现象。(4)沥青混合料运输车的数量应与搅拌能力或摊铺速度相适应， 施工过程中摊铺机前方应有运料车在等候卸料。对城市主干道开始摊铺时，在施工现场等候卸料的运料车不宜少于 5辆。(5)沥青混凝土混合料在运送过程中，应用篷布全面覆盖，用以保温、防雨、防污染。(6)运料车卸料时，设专人进行运料车辆的指挥，在运料车距摊铺机料斗200mm300mm处停车挂空挡，由摊铺机推动前进，严禁冲撞摊铺机。(7)现场设专人进行收料，并检查沥青混合料质量和检测

14、温度。对结团成块、花白料、温度不符合规范规定要求的沥青混合料不得铺筑在道路上，应予以废弃。(8)温拌沥青混凝土出厂温度不低于 130度，到达施工现场温度不低于120度。3.摊铺隧道及 U槽段沥青摊铺总长 575m。路幅宽度为 10米，无加宽段，沥青摊 铺采用一台固定板摊铺机 ABG423。道路段摊铺总长 595米，路幅宽度为 14.5米，有加宽段，沥青摊铺采用两摊摊铺机。施工技术要求如下：(1)摊铺速度，控制在 34米/每分钟，在降低速度的情况下保证摊铺机的平稳。(2)夯锤调至 800/每分，由于基面不规则的平整度，松铺系数很难掌握，加大夯锤提高摊铺初始密度，降低松铺系数，提高路面平整度。(3

15、)摊铺机刮板下、搅拢吊架下及两侧，是最容易出现离析的部位。在搅拢起点及吊架部位安装一扇小搅拢片且反装，将粗料分散。两侧搅拢尽可能安装至挡板，使粗料尽可能分散开，保证摊铺全断面不离析。(4)摊铺机起步按照已测设好的高程侧墩，设置下返数，每一米检测一次，及时调整下返数，使摊铺机尽快进入正常状态。(5)起步高程测设，将上次已完成的工作面在 40米范围内进行高程检测，并绘制高程曲线图，根据曲线判定其趋势，根据趋势测设出新铺工作面的高程，在 40米范围后进入正常高程摊铺。提高行车的舒适性及平整度。(6)厚度控制，派专职人员每 20米检测一断面，在超高路段和上下坡路段每 10米检测一断面，上下坡路段是厚度

16、变化差异较明显的部位，当厚度差值在 1厘米范围时，调整厚度差异段落不得短于 40米。(7)摊铺收尾时，由于熨平板内沥青材料逐渐变少，熨平板因自重会逐渐下降。当熨平内沥青材料低于 2/3高度时，及时调整摊铺机仰角，使厚度保持一致，提高下次接缝质量。(8)所有路段均应采用摊铺机摊铺，但对于边角等机械摊铺不到的部位，而必须采用人工摊铺时，则必须配备足够的人力，尽可能地缩短整个摊铺及找平过程。摊铺时，将沥青混合料根据需要数量卸至指定地点，由人工进行 扣锨摊铺，用耙子进行找平 23次，但不应反复刮平，以免造成混合料离析。在施工过程中，对铁锨、耙子等施工工具进行加热，再沾少许柴油与水混合液（但不要过于频繁

17、找平后及时进行碾压。(9)当下雨及下承层有积水时均不得进行改性沥青混合料的摊铺，对未经压实成型即遭雨淋的混合料予以废弃。4碾压(1)机械配备碾压机械组合及匹配是保证沥青砼密实度的关键，机械配备详见（机械设备一览表）(2)温拌沥青下面层碾压要点（由于现施工内容为隧道及 U槽段下面层施工，待施工道路段需根据碾压宽度调整施工机械）由于摊铺机夯锤加大，摊铺密度在 90%左右，隧道内空间狭小，温度散发不会过快，故碾压距离不宜跟摊铺机过近，距离控制在10米为宜。碾压分为初压-复压-终压三个阶段进行。1)初压温度不低于 110，速度控制在 23km/h左右，采用一台 DD-130压路机静去振回稳压向前，

18、找平沥青面层。碾压段落前端形成阶梯形，在下一段落碾压前，将阶梯形部位斜向进行碾压，提高段落与段落之间的平整度。始终保持匀速碾压，不得急停和突然起动，碾压重叠宽度宜为压路机驱动轮始终朝向摊铺机。0.7m-1m，并使2）复压紧接在初压后进行，复压温度不低于 90，采用一台 DD-130压路机振压两个来回，采用高频 40Hz、低振幅 0.5mm，直至达到要求密实度。复压开始速度控制在 3-5km/h，碾压重叠宽度不大于 20cm（减少单位面积上的碾压遍数，避免泛油），在碾压时应先停止振动然后再向另一方向运动。 3）终压紧接在复压后进行，采用 1台 DD-110压路机挂震向前，静压回。直至表面无明显轮

19、迹，碾压速度为 3km/h，碾压温度不宜低于 70。4）在碾压过程中采用自动喷水装置，以避免沾轮现象发生。5）压路机不得在未压实成型的混合料面上停车，振动压路机在已压实成型的路面上行驶停止振动。6）对路边缘、拐角等部位采用小型压路机进行加强碾压。7）对于墙边，阴角等压路机无法压实的位置，采用平板夯实机压实。5.接缝处理(1)横向接缝1)施工缝接缝应采用直茬直接缝，用 3m靠尺检测平整度，用人工将端部厚度不足和存在质量缺陷部分凿除，使下次连接成直角连接。2)将接缝清理干净后。下次接缝继续摊铺时应重叠在已铺层上 5mml0mm，摊铺完后用人工将已摊铺在前半幅上的混合料铲走。3)碾压时在已成型路幅上

20、横向行走，碾压新层 l00mm150mm，然后每碾压一遍向新铺混合料移动 150mm200mm，直至全部在新铺层上为止，再改为纵向碾压，充分将接缝压实紧密。(2)纵向接缝对已施工的车道，当其边缘部分由于行车或其他原因已发生变形污染时，应加以修理。对塌落部分或未充分压实的部分应采用铣刨机或切割机切除并凿齐，缝边要垂直，线型成直线，涂刷粘接沥青油后再摊铺新沥青混合料。碾压时应紧跟在摊铺机后立即碾压。6.季节性施工1)沥青面层不得在雨天施工，当施工中遇雨时，应停止施工，雨期施工 时必须切实做好路面排水。2)冬期环境温度低于 10时，风力大于 45级不宜进行沥青混凝土路面施工。7.隧道路面施工注意事项

21、隧道内沥青砼摊铺高度受到限制，因此一部份大型装卸车不能完全卸料。摊铺时准备一辆 ZL50装载机在隧道口等候，装卸车把剩余的沥青混合料倒入装载机内，由装载机转运至小型运输车运送至摊铺机料斗内。4.6.5检测1.基本要求(1)沥青混合料的矿料质量及矿料级配应符合设计要求和施工规范的规定。(2)严格控制各种矿料和沥青用量及各种材料和沥青混合料的加热温度，沥青材料及混合料的各项指标应符合设计和施工规范要求。沥青混合料的生产，每日应做抽提试验、马歇尔稳定度试验。(3)拌和后的沥青混合料均匀一致，无花白，无粗细料分离和结团成块现象。(4)摊铺时应严格控制摊铺厚度和平整度，避免离析，注意控制摊铺和碾压温度，

22、碾压至要求的密实度。2.材料进场检测所有进场材料必须进行取样附件，在施工过程中对碾压温度进行检测。具体检测频率见下表。底面层摊铺面积为 12550平方米。沥青混凝土用量 2020吨。中面层摊铺面积为 12550平方米。沥青混凝土用量 2020吨。 上面层摊铺面积为 12550平方米。沥青混凝土用量 2020吨。试验检测项目及频率出厂温度摊铺温度料车进场每车检查摊铺前每车检查每一段碾压，初压前检测、复压前检测、终压前检测，碾压温度马歇尔稳定度矿渣级配油石比同一厂家、同一配比、每连续摊铺 600t为一个批次。沥青混合料摊铺总量 6060吨，取 12组批次密度每 1000检测一点，共检测 39个点压

23、实度2.现场质量控制检测仪器：测温仪 2台，钢尺 4把，水准仪 1台、50m卷尺 1把、3m靠尺测温仪：对每一辆运料车进行检验，记录沥青混凝土到场温度。钢尺：摊铺一段距离，用钢尺插入沥青混凝土底面层中，检测虚铺厚度。水准仪：对施工中标高控制点进行复测 沥青混凝土路面允许偏差表检验频率序号规定值或允许偏项目范围检验方法摆式差点数1见仪摩擦系附录H符合设计要求符合设计要求200m横向力系数车抗数滑1全线连续构造深200m1见附录 H度快 速路、主9129用测平仪检测见附录 G，见注1.2mm路干路15100m宽次 干路、支( m)31.8mm152 平整度路912用 3m直尺和塞尺连续量取两尺取最

24、大值见注路 9 3mm20m宽 15( m)153测距仪或用钢尺量用水准仪测量3 宽度不小于设计值40m 14 中线高程10mm5 中线线位 20mm20m 12004用全站仪测量m9 2路宽 910mm且横坡差不大于 0.3%用水准仪测量466 横断高程20m1515( m)井框与7路面高差十字法用塞尺量最大值每座 5mm4 检查频度及单点检验评价方法质量要求或允许偏差项目试验方法高速公路、一级其他等级公路公路表面平整密实，不得有明显轮迹、外观接缝随时随时裂缝、推挤、油盯、油包等缺陷，目测且无明显离析紧密平整、顺直、无跳车，3m靠尺逐条缝检测评定 3mm5mm3m靠尺摊铺温插入式温度计实测逐

25、车检测评定符合本规范规定施工度温度碾压温随时度插入式温度计实测符合本规范规定每一层随时，厚度 50mm设计值的 5 设计值的 8施工时插入法量测松铺厚度及压实厚度以下次设计值的 8 设计值的 10厚度 50mm以上1个台班区段的每一层平均值厚度-3mm-5mm取芯取芯次厚度 50mm以下厚度 50mm以上2每 2000m一点单设计值的 -5 设计值的 -8总厚度上面层上面层点评定2每 2000m一点单设计值的 -10设计值的 -10点评定平整度随时，接缝处单杆3mm5mm5mm7mm评定(最大间中下面随时，接缝处单杆隙 )层评定平整上面层连续测定度 中面层连续测定(标下面层连续测定准1.2mm

26、1.5mm1.8mm2.5mm2.8mm3.0mm测平仪基层连续测定2.4mm3.5mm差)有侧石检测每个断面无侧石检测每个断面20mm20mm宽度50m卷尺不小于设计宽度不小于设计宽度纵断面高程检测每个断面l0mm0.315mm0.5水准仪测量水准仪测量横坡度检测每个断面沥青层层面每 1km不少于 5300mL/min(普通密级配沥青混合上的渗水系点，每点 3处取平料)数均值200ml/min(SMA混合料 )注：测平仪为全线每车道连续检测每 100m计算标准差；无测平仪时可采用 3m直尺检测；表中检验频率点数为测线数；本表第 1、2项也可采用自动检测设备进行检测； 底基层表面应按设计规定用

27、量撒泼透层油、粘层油；改性沥青混凝土路面可采用此表进行检验除表面层的其它沥青面层无需检测第 5、7项。3.外观鉴定(1)表面应平整密实，不应有泛油、松散、裂缝和明显离析等现象，半刚性基层的反射裂缝可不计作施工缺陷，但应及时进行灌缝处理。(2)搭接处应紧密、平顺，烫缝不应枯焦。(3)面层与路缘石及其他构筑物应密贴接顺，不得有积水或漏水现象。4.沥青路面的压实度采取重点对碾压工艺进行过程控制，适度钻孔抽检压实度的方法。5.碾压工艺的控制包括压路机的配置 (台数、吨位及机型 )、排列和碾压方式、压路机与摊铺机的距离、碾压温度、碾压速度、压路机洒水况、碾压段长度、调头方式等。(雾化 )情6.在路面完全

28、冷却后，随机选点钻孔取样，如一次钻孔同时有多层沥青层时需用切割机切割，待试件充分干燥后 (在第二天之后 )，分别测定密度。压实度计算及标准密度的确定方法应遵照本规范附录E的规定，选用其中的 1个或 2个标准评定，并以合格率低的作为评定结果，但不得以配合比设计时的标准密度作为整个施工及验收过程中的标准密度使用。钻孔后应及时将孔中灰浆淘净，吸净余水，待干燥后以相同的沥青混合料分层填充夯实。为减少钻孔数量，有关施工、监理、监督各方宜合作进行钻孔检测，以避免重复钻孔。7.测试压实度的一组数据最少为 3个钻孔试件，当一组检测的合格率小于 60，或平均值小于要求的压实度时，可增加一倍检测点数。如 6个测x

29、3 点的合格率小于 60，或平均值 x仍然达不到压实度要求时，允许再增加一6倍检测点数，要求其合格率大于 60，且 x达到规定的压实度要求 (注意记12录所有数据不得遗弃 )。如仍然不能满足要求的应核查标准密度的准确性，以确定是否需要返工以及返工的范围。当所有钻孔试件检测的压实度持续稳定并符合要求时，钻孔频度可减少至每公里不少于一个孔。施工过程中钻孔的试件宜编号贴上标签予以保存，以备工程交工验收时使用。8.压实层厚度等于或小于 3cm的超薄表面层或磨耗层、厚度小于 4cm的SMA表面层、易发生温缩裂缝的严寒地区的表面层、桥面铺装沥青层，以及使用改性沥青后，钻孔试样表面形状改变，难以准确测定密度

30、时，可免于钻孔取样，严格控制碾压。9.压实成型的路面应按公路路基路面现场测试规程规定的方法随机选点检测渗水情况，渗水系数的平均值宜符合上表的要求。对排水式沥青混合料，应要求水能够迅速排走。如需要测定构造深度时，宜在测定渗水的同时在附近选点测定，记录实测结果。10施工过程中应随时对路面进行外观 (色泽、油膜厚度、表面空隙 )评定，尤其特别注意防止粗细集料的离析和混合料温度不均，造成路面局部渗水严重或压实不足，酿成隐患。如果确实该路段严重离析、渗水，且经2次补充钻孔仍不能达到压实度要求，确属施工质量差的，应予铣刨或局部挖补，返工重铺。11.施工过程中必须随时用 3m直尺检测接缝及与构造物的连接处平

31、整度的检测，正常路段的平整度采用连续式平整度仪或颠簸累积仪测定。12高速公路和一级公路沥青路面的施工应按本规范附录F的方法，利用计算机实行动态质量管理，并计算平均值、极差、标准差及变异系数以及 各项指标的合格率。13.公路施工的关键工序或重要部位宜拍摄照片或进行录像，作为实态记录及保存资料的一部分。4.6.6成品保护1.设专人维护压实成型的沥青混凝土路面，必要时设置围挡，完全冷却后（一般不少于 24h)才能开放交通。2.施工过程中应加强对已施工的结构物工程的保护。3.施工人员不得随意在未压实成型的沥青混凝土路面上行走。4.当天碾压完成的沥青混凝土路面上不得停放一切施工设备，以免发生沥青混凝土路

32、面面层变形。5.严防设备漏油污染路面。刚成型的路段 ,必须待封层碾压完毕 ,强度增强 ,成型稳定后 ,进行下道工序 ,下道工序施工前严禁车辆及行人进入 ,并设置禁通护栏 ,派专人看守。 第五章质量保证措施5.1质量目标本工程的工程质量标准为全部分项工程质量达到交通部公路工程质量检验评定标准（JTG F80/1-2004）中的合格级。质量目标管理网络图质量责任制：质量控制点：1 、 加强项目管理2 、 落实岗位责任3 、 各分项制定质量保证计划1 、 制定质量控制点2 、 制定质量监控措施和责任人3 、 质量跟踪管理质量目标工作质量：检查制度：1 、 合理设置岗位，持证上岗。2 、 制定专项控制

33、点3 、 强化培训，提高业务水准和质量意识1 、 加强自检、互检、专检2 、 落实整改措施3 、 评定及奖励4 、 建立质量工作讲评制4 、 跟踪管理考核5.2质量保证体系建立以项目经理为组长，项目总工程师、项目副经理为副组长的质量保证体系，现场设专职质量员，做到责任明确，目标清楚，任务到人。 质量管理体系项目经理监理工程师项目总工程师生产副经理质量工程师技术质量部工物资设经营财试验室测量程计沥青摊铺作业队质量保证体系小组：组长：陈祥才副组长：孙百虎、彭云彬、杜书光组员：于明、刘泓瑞、郭宇明、王磊。 总指挥路面分公司经理沥青站负责人生产副经理现场负责人路面分公司总工质量科现场检测组材试验室试验

34、及配比保证生产科生产准备组下承层质量保证摊铺组摊铺碾压组碾压接缝组接缝成品保护组成品维护保证机修班机械料科原材调度混合料供应保证供应保工艺保质量保质量保质量保设备保证证证证证证5.3混合料的生产选用有专业资质并取得本项目沥青生产准入证的沥青混凝土厂家进行沥青混合料的生产，在正式生产前，会同监理及业主等对搅拌站的生产能力、原材及混合料设计情况进行考察并取样检测，同时，派专职试验员对沥青厂原材试验及配合比设计等各项试验进行全程参与，并根据业主及监理要求，进行各种平行试验，合格后方可投入正式生产。施工过程中要按照检验频率加强检测，以确保混合料的生产质量。5.4混合料的运输配备足够的运输车辆，隧道外（

35、以现场有 1015辆重车为宜），以确保摊铺机连续匀速作业。从而提高路面平整度。混合料采用自卸车进行运输，为减少混合料在运输过程中的温度损失及表面结壳硬化，不论环境温度高低均 采取全面苫盖措施。5.5施工现场质量控制5.5.1设专人负责对到达现场的沥青混合料进行测温及外观检查， 对温度低于规范要求、花白料及油量过大的沥青混合料应予废弃。5.5.2同监理人员一起对到达现场的沥青混合料进行抽检，根据抽检频率，送指定实验室进行见证试验。5.5.3尽量减少人工摊铺面积，当必须由人工摊铺时，选用经验丰富、技术熟练的工人进行摊铺及搂平作业，减少温度损失。5.5.4由有经验的施工人员专门负责对边角等部位的处理

36、工作 ,并设立专门的路面接缝小组，提高路面接缝质量。5.5.5熟悉施工图纸及技术规范，对参加施工的人员进行层层交底。5.5.6加强施工现场的管理，落实质量责任制，谁施工谁负责，出现问题及时分析解决，建立工序验收程序。5.5.7由专职试验员负责压实度的检测及控制。5.5.8雨天、大风天及地面温度低于 15时，不得进行沥青混凝土面层施工。 第六章安全保证措施6.1安全保证体系6.1.1本工程拟建立安全文明生产管理体系。成立以项目经理为组长的安全施工领导小组，全面负责并领导本项目的安全施工工作。6.1.2本项目实行安全施工三级管理，即一级管理由项目经理负责，项目经理是施工项目安全管理第一责任人；二级

37、管理由项目部组员负责；三级管理由施工作业队班组长负责。6.1.3按照安全施工责任制的要求，落实各级管理人员和操作人员的安全施工负责制，全员承担安全施工责任，做到纵向到底，横向到边，一环不漏，人人做好本岗位的安全工作。6.1.4开工前项目经理部组织有关人员编制实施性安全施工组织设计， 对车辆运输、混合料摊铺、机械施工等作业项目，编制和实施专项安全措施设计，确保施工安全。6.1.5实行逐级安全技术交底制，由项目经理部组织有关人员进行详细的安全技术交底，凡参加安全技术交底的人员要履行签字手续，并保存资料，项目部专职安全员对安全技术措施的执行情况进行监督检查，并做好记录。6.1.6加强施工现场安全教育

38、1）针对本工程特点，对所有从事管理和生产的人员，施工前进行全面的安全教育，重点对专职安全员、班组长、从事特殊作业的电工、焊接工、机械工、机动车辆驾驶员等进行培训教育。2）未经安全教育的施工管理人员和生产人员，不准上岗，未进行三级教育的新工人不准上岗，变换工程或采用新技术、新工艺、新材料、新设备而没有进行培训的人员不准上岗。 3）特殊工种的操作人员的安全教育、考核、复验，严格按照特种作业人员安全技术考核管理规定考核合格，获取操作人员的安全教育、考核、复验，严格按照特种作业人员安全技术考核管理规定考核合格，获取操作证方能持证上岗。对已取得上岗证的特种作业人员要进行登记，按期复审，并要设专人管理。4

39、通过安全教育，增强职工安全意识，树立“安全第一，预防为主”的思想，并提高职工遵守施工安全纪律的自觉性，认真执行安全检查操作规程，做到：不违章指挥，不违章操作，不伤害自己，不伤害他人，不被他人伤害，提高职工整体安全防护意识和自我防护能力。安全保证体系小组：组长：陈祥才副组长：孙百虎、彭云彬、王志安组员：于明、王磊、刘泓瑞、郭宇明、余斌。6.1.7认真执行安全检查制度项目经理部要保证安全检查制度的落实，规定定期检查日期、参加检查人员，项目经理部每周进行一次，作业班组每天进行一次，做定期检查。应视工程情况，如施工准备前、施工危险性大、采取新工艺、季节性变化、节假日前后等要进行检查，并要有项目部领导

40、值班。对检查中发现的安全问题，按照“三不放过”的原则立即制定整改措施，定人限期进行整改，保证“管生产必须管安全”的原则落实。 图 6-1安全保证体系项目经理项目副经理总工程师工机械物资部综合办公室财务部工程技术部安质部拆迁协调部程试验室安全员技术员材料员施工队长班组长班组安全员6.2安全管理目标和安全防范重点6.2.1安全管理目标：“三无、一杜”和“一创建”。“三无”即无工伤死亡事故，负伤率 3以下；无交通死亡事故；无火灾、洪灾事故；“一杜”即杜绝重伤事故；“一创建”即创建文明安全工地。6.3施工中的安全对策与预防措施 为了确保公路隧道沥青混凝土铺筑安全 ,克服温度高、烟雾多、噪声大、能见度低和空气流通困难等危险、危害因素 ,应按照防止沥青中毒办法使用有毒物品作业场所劳动保护条例和公路工程施工安全技术规程的有关规定 ,采取相应的安全对策与防范措施。6.3.1安全管理对策首先要做好施工企业的安全管理工作 ,建立健全安全生产管理体系 ,明确企业第一安全责任人、现场安全负责人、班组长和专(兼)职安全员等各级安全管理人员的工作职责 ,制定隧道内施工安全规章制
