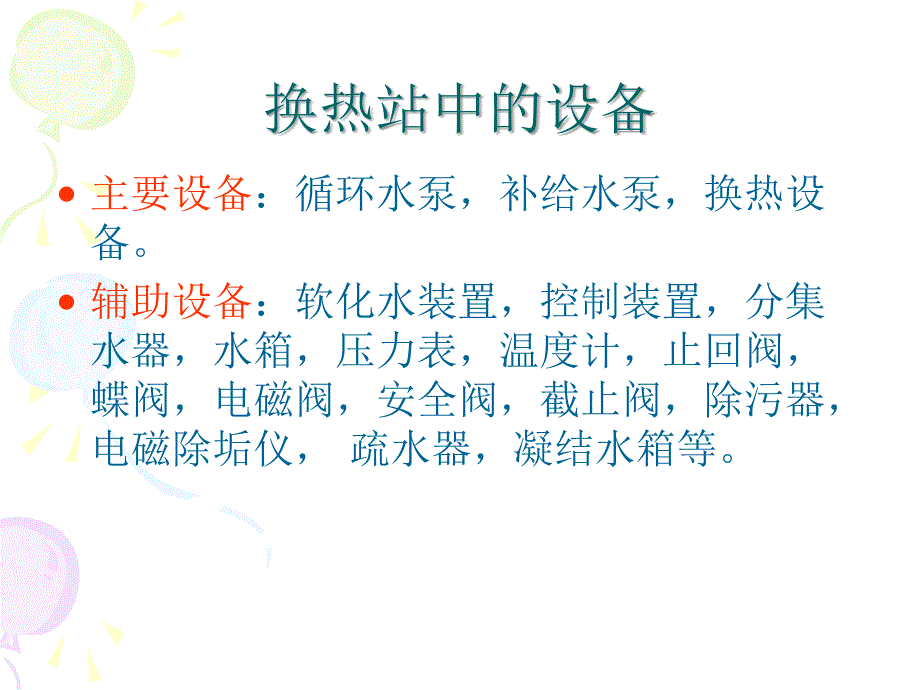

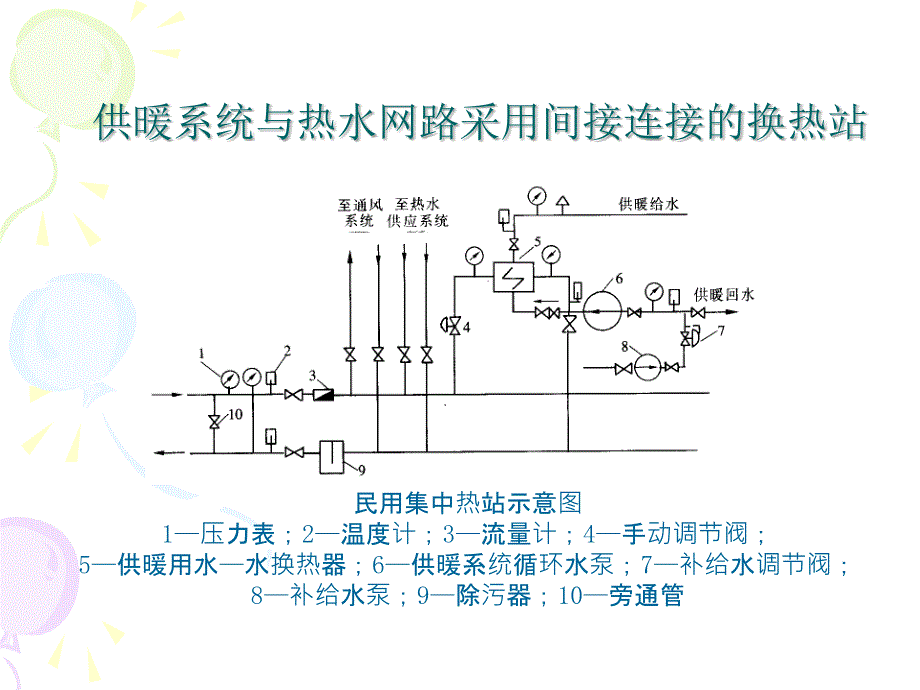

1、换热站主要设备换热站主要设备供暖系统与热水网路采用间接连接的换热站民用集中热站示意图1压力表；2温度计；3流量计；4手动调节阀；5供暖用水水换热器；6供暖系统循环水泵；7补给水调节阀；8补给水泵；9除污器；10旁通管换热站中的设备主要设备：循环水泵，补给水泵，换热设备。辅助设备：软化水装置，控制装置，分集水器，水箱，压力表，温度计，止回阀，蝶阀，电磁阀，安全阀，截止阀，除污器，电磁除垢仪，疏水器，凝结水箱等。循环水泵 循环水泵：是驱动热水在热水供热系统中循环流动的机械设备。它直接影响到热水供热系统的水力工况。1.网路循环水泵流量的确定：网路的最大设计流量，作为计算网路循环水泵的流量的依据，循环
2、水泵的流量按下式计算：循环水泵的流量，；热网最大设计流量，。2.网路循环水泵扬程的确定：循环水泵的压头应不小于设计流量条件下热源、热网和最不利用户环路即主干线上的压力损失之和。扬程按下式计算：循环水泵的扬程，网路循环水通过热源内部的压力损失，网路主干线供水管的压力损失，网路主干线回水管的压力损失，主干线末端用户系统的压力损失，3.循环水泵的选择原则u水泵Gxh管网Gw.z；当装有旁通管时，应计旁通管流量。u循环水泵特性曲线，工作点附近较平缓，G变化时，H变化较小。u循环水泵安装在回水管上，允许工作温度80；安装供水管上，必须采用热水循环水泵。u水泵工作点应在水泵的高效区内。HGpu循环水泵不少
3、于两台，其中一台备用。当四台或四台以上并联运行时，可不设置备用水泵。采用集中质调节时，宜选用相同型号水泵并联工作。u多热源联网运行或质量流量调节的单热源供热系统，热源循环水泵应采用变频调速。u当采用分阶段改变流量的质调节时，宜选用流量和扬程不等的泵组。u对只有采暖和热水供应的热水供热系统，可考虑专设热水供应循环水泵。u多台水泵并联运行，选择水泵时，应绘制水泵和热网水力特性曲线，确定其工作点。补给水泵 补给水泵：补充系统的漏水损失和保持系统的补水点的压力在给点范围内波动。1、补给水泵的选择 补给水泵定压时 流量 开式 闭式 扬程 补水点的压力，即系统静水压曲线的高度，；补水系统管路的压力损失，；
4、补水箱水位与补水泵之间的高度差，。系统的补水点一般选择在循环水泵入口处，补水点的压力由水压图分析确定。2 2热水网路补水泵的选择原则热水网路补水泵的选择原则闭式热水供热系统的补给水泵的台数，不应少于两台，可不设备用泵。开式热力网补水泵不宜少于三台，其中一台备用。当动态水力分析考虑热源停止加热的事故时：事故补水能力V95-70+Gbs事故补水时，软化除氧水量不足时，可补充工业水。补水泵定压：用供热系统的补给水泵保持定压点压力固定不变的方法。定压方式有：补给水泵连续补水定压方式、补给水泵间歇补水定压方式、补给水泵补水定压点设在旁通管处的定压方式、补给水泵变频调速定压。1补给水泵连续补水定压方式(1
5、)原理定压点-设在网路循环水泵的吸入端。压力调节阀-保持定压点恒定的压力。作用原理：定压点压力作用在调节阀膜上，从而控制阀芯的移动，调节阀孔流动面积，调节流量，维持定压点压力。(2)特点补水泵始终连续运行，即使供热系统停止运行时也如此，电耗大。(3)适用范围适用于系统规模较大、供水温度较高的供热系统。2补给水泵间歇补水定压方式(1)原理作用原理：补给水泵的启动和停止运行是由电接点式压力表的表盘上的触点开关控制的。到达定压点的上限值时，补给水泵停止运行。当网路循环水泵的吸入端压力下降到定压点的下限值时，补给水泵重新启动补水。特点优点：补水泵间歇运行，减少电耗。缺点：压力有一定的波动，造成补水泵的
6、频繁启动，影响补水泵的使用寿命。适用范围 宜使用在系统规模不大、供水温度不高、系统漏水量较小的供热系统中。3补给水泵补水定压点设在旁通管处的定压方式在热源的供、回水干管之间连接一根旁通管，利用补给水泵，使旁通管J点保持符合静压线要求的压力。作用原理：通过控制定压点J点的压力，来控制压力调节阀的开大与关小，从而调节补水量，保持定压点的压力不变。通过开启旁通管上的两个阀门可以控制动水压的升高或降低。特点可适当地降低运行时的动水压线，网路循环水泵吸入端的压力定压点的静压力。调节阀门m和n的开启度，可控制网路的动水压曲线升高或降低。旁通管连续补水定压，系统运行压力调节灵活。旁通管不断通过网路水，循环水
7、泵流量增加，电耗增加。旁通管连续补水定压，补水泵可以连续运行，也可间歇运行。4补水泵变频调速定压：使用范围不受限，节能经济，实现无极调速。定压原理 根据供热系统的压力变化，改变电源频率，平滑无级地调整补水泵转速，进而及时调节补水量，实现系统恒压点压力的恒定。关键设备：变频器 变频器的工作原理：通常50Hz的交流电先变为直流电，再经过逆变器把直流电变换为另一种频率的交流电。热交换器又称为换热器，是大型集中供暖热力站系统中的主要设备，其作用是将一次网蒸汽或高温水的热量，交换给二次网的低温水，其特点是换热效率高，污染少。一、热水换热器 热水换热器的分类：按参与热交换的介质分为：汽-水换热器 水水换热
8、器 按传热方式分为：表面式换热器 混合式换热器表面式换热器表面式换热器-冷热两种流体被金属壁面隔冷热两种流体被金属壁面隔开，通过金属壁面进行热交换的换热器。开，通过金属壁面进行热交换的换热器。如壳管式、套管式、容积式、板式和螺旋如壳管式、套管式、容积式、板式和螺旋板式换热器等。板式换热器等。混合式换热器混合式换热器冷热两种流体直接接触进冷热两种流体直接接触进行混合而实现热交换的换热器。如淋水式，行混合而实现热交换的换热器。如淋水式，喷管式换热器等。喷管式换热器等。壳管式水水换热器(一)1管箱；2垫片；3管板；4换热管；5壳体；6支承板；7拉杆；8壳体连接管；9管箱连接管；10螺母；11螺栓；12垫片；13防冲板；14螺母；15螺栓；16放电管；17泄水管；18排污管图6-21 板式换热器构造示意图1加热板片；2固定盖板；3活动盖板；4定位螺栓；5压紧螺栓；6被加热水进口；7被加热水出口；8加热水进口；9加热水出口231456789图6-22 卧式容积式换热器此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
