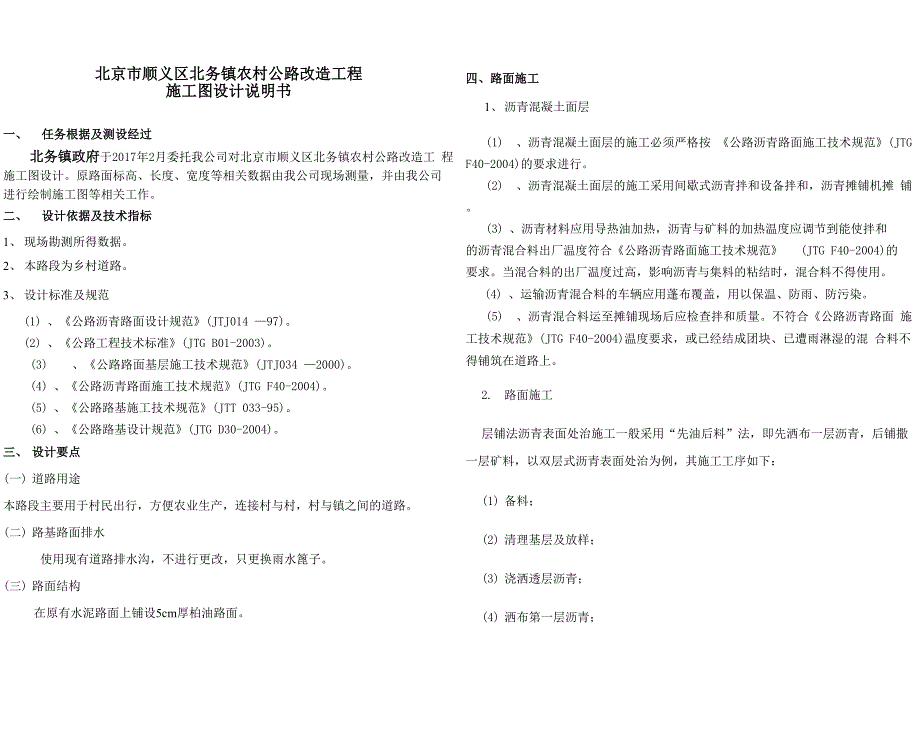

1、北京市顺义区北务镇农村公路改造工程施工图设计说明书一、任务根据及测设经过北务镇政府于2017年2月委托我公司对北京市顺义区北务镇农村公路改造工 程施工图设计。原路面标高、长度、宽度等相关数据由我公司现场测量，并由我公司 进行绘制施工图等相关工作。二、设计依据及技术指标1、现场勘测所得数据。2、本路段为乡村道路。3、设计标准及规范(1) 、公路沥青路面设计规范(JTJ014 97)。(2) 、公路工程技术标准(JTG B01-2003)。(3) 、公路路面基层施工技术规范(JTJ034 2000)。(4) 、公路沥青路面施工技术规范(JTG F40-2004)。(5) 、公路路基施工技术规范(J
2、TT 033-95)。(6) 、公路路基设计规范(JTG D30-2004)。三、设计要点(一) 道路用途本路段主要用于村民出行，方便农业生产，连接村与村，村与镇之间的道路。(二) 路基路面排水使用现有道路排水沟，不进行更改，只更换雨水篦子。(三) 路面结构在原有水泥路面上铺设5cm厚柏油路面。四、路面施工1、沥青混凝土面层(1) 、沥青混凝土面层的施工必须严格按 公路沥青路面施工技术规范(JTG F40-2004)的要求进行。(2) 、沥青混凝土面层的施工采用间歇式沥青拌和设备拌和，沥青摊铺机摊 铺。(3) 、沥青材料应用导热油加热，沥青与矿料的加热温度应调节到能使拌和的沥青混合料出厂温度符
3、合公路沥青路面施工技术规范(JTG F40-2004)的要求。当混合料的出厂温度过高，影响沥青与集料的粘结时，混合料不得使用。(4) 、运输沥青混合料的车辆应用蓬布覆盖，用以保温、防雨、防污染。(5) 、沥青混合料运至摊铺现场后应检查拌和质量。不符合公路沥青路面 施工技术规范(JTG F40-2004)温度要求，或已经结成团块、已遭雨淋湿的混 合料不得铺筑在道路上。2. 路面施工层铺法沥青表面处治施工一般采用“先油后料”法，即先洒布一层沥青，后铺撒 一层矿料，以双层式沥青表面处治为例，其施工工序如下：(1) 备料；(2) 清理基层及放样；(3) 浇洒透层沥青；(4) 洒布第一层沥青；（5）铺撒

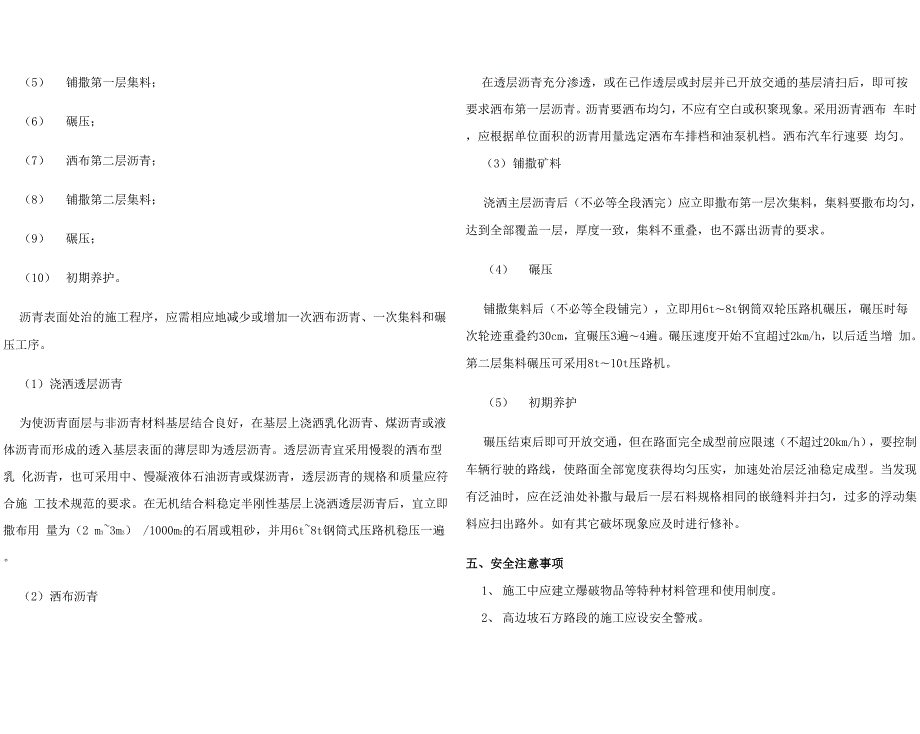

4、第一层集料；（6）碾压；（7）洒布第二层沥青；（8）铺撒第二层集料；（9）碾压；（10）初期养护。沥青表面处治的施工程序，应需相应地减少或增加一次洒布沥青、一次集料和碾 压工序。（1）浇洒透层沥青为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液 体沥青而形成的透入基层表面的薄层即为透层沥青。透层沥青宜采用慢裂的洒布型乳 化沥青，也可采用中、慢凝液体石油沥青或煤沥青，透层沥青的规格和质量应符合施 工技术规范的要求。在无机结合料稳定半刚性基层上浇洒透层沥青后，宜立即撒布用 量为（2 m33m3） /1000m2的石屑或粗砂，并用6t8t钢筒式压路机稳压一遍。（2）洒布沥青在透
5、层沥青充分渗透，或在已作透层或封层并已开放交通的基层清扫后，即可按 要求洒布第一层沥青。沥青要洒布均匀，不应有空白或积聚现象。采用沥青洒布 车时，应根据单位面积的沥青用量选定洒布车排档和油泵机档。洒布汽车行速要 均匀。（3）铺撒矿料浇洒主层沥青后（不必等全段洒完）应立即撒布第一层次集料，集料要撒布均匀， 达到全部覆盖一层，厚度一致，集料不重叠，也不露出沥青的要求。（4）碾压铺撒集料后（不必等全段铺完），立即用6t8t钢筒双轮压路机碾压，碾压时每 次轮迹重叠约30cm，宜碾压3遍4遍。碾压速度开始不宜超过2km/h，以后适当增 加。第二层集料碾压可采用8t10t压路机。（5）初期养护碾压结束后即可开放交通，但在路面完全成型前应限速（不超过20km/h），要控制 车辆行驶的路线，使路面全部宽度获得均匀压实，加速处治层泛油稳定成型。当发现 有泛油时，应在泛油处补撒与最后一层石料规格相同的嵌缝料并扫匀，过多的浮动集 料应扫出路外。如有其它破坏现象应及时进行修补。五、安全注意事项1、施工中应建立爆破物品等特种材料管理和使用制度。2、高边坡石方路段的施工应设安全警戒。3、施工场地应设置醒目的车辆行人安全警示标志。4、对职、民工驻地应进行安全预防。5、对施工机械应采取安全预防措施。
