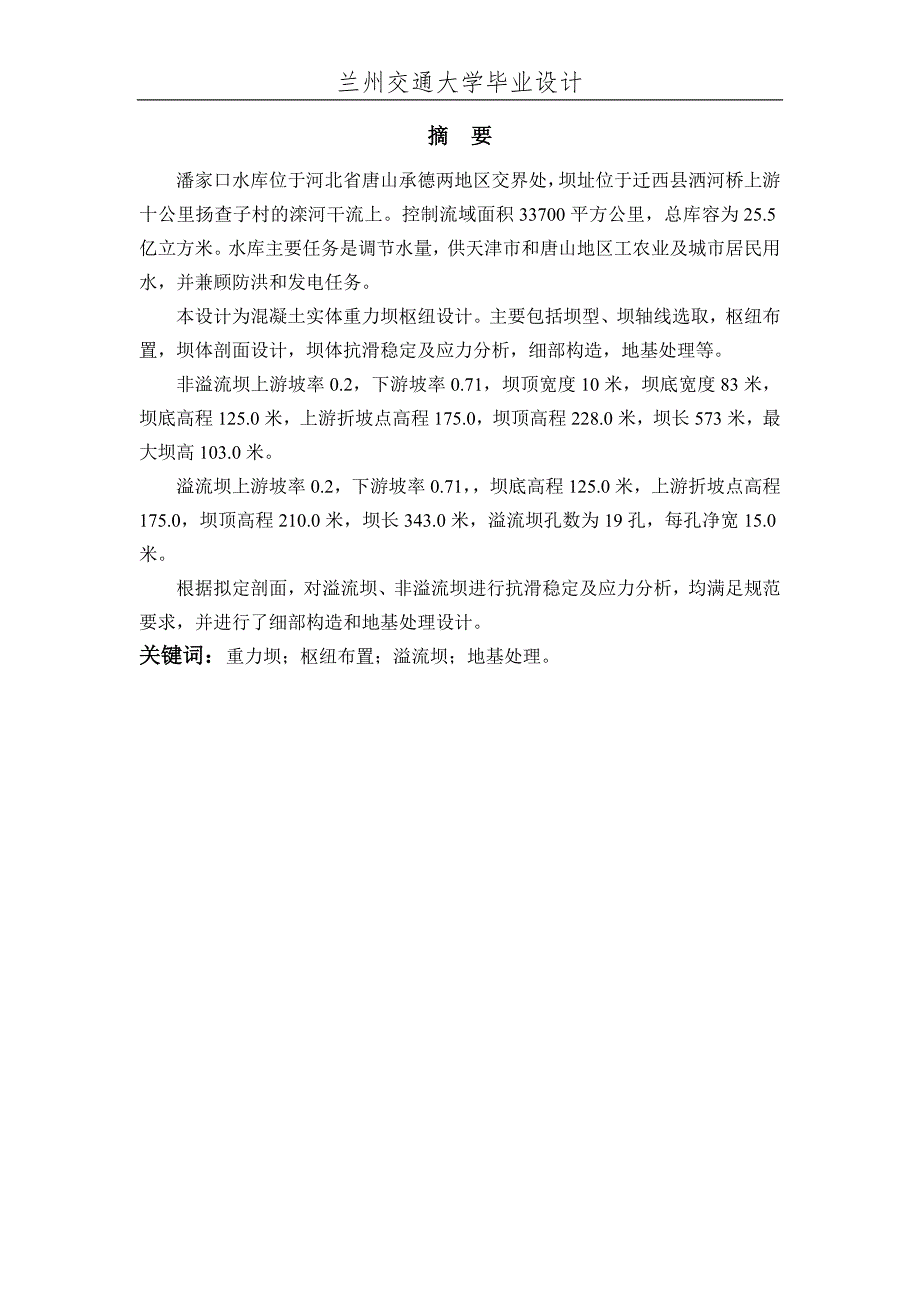

1、兰州交通大学毕业设计摘 要潘家口水库位于河北省唐山承德两地区交界处，坝址位于迁西县洒河桥上游十公里扬查子村的滦河干流上。控制流域面积33700平方公里，总库容为25.5亿立方米。水库主要任务是调节水量，供天津市和唐山地区工农业及城市居民用水，并兼顾防洪和发电任务。本设计为混凝土实体重力坝枢纽设计。主要包括坝型、坝轴线选取，枢纽布置，坝体剖面设计，坝体抗滑稳定及应力分析，细部构造，地基处理等。非溢流坝上游坡率0.2，下游坡率0.71，坝顶宽度10米，坝底宽度83米，坝底高程125.0米，上游折坡点高程175.0，坝顶高程228.0米，坝长573米，最大坝高103.0米。溢流坝上游坡率0.2，下游

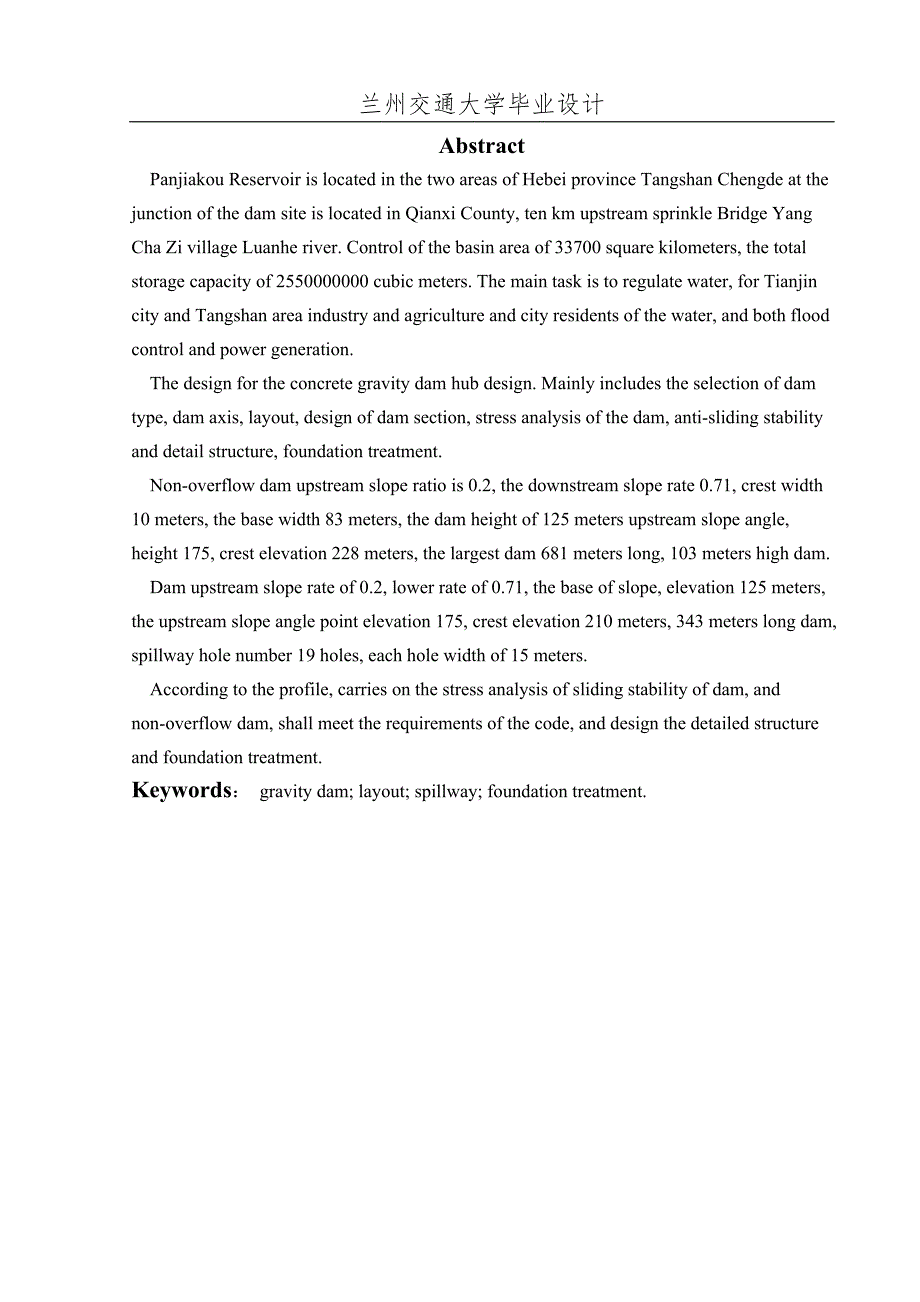

2、坡率0.71，坝底高程125.0米，上游折坡点高程175.0，坝顶高程210.0米，坝长343.0米，溢流坝孔数为19孔，每孔净宽15.0米。根据拟定剖面，对溢流坝、非溢流坝进行抗滑稳定及应力分析，均满足规范要求，并进行了细部构造和地基处理设计。关键词：重力坝；枢纽布置；溢流坝；地基处理。兰州交通大学毕业设计Abstract Panjiakou Reservoir is located in the two areas of Hebei province Tangshan Chengde at the junction of the dam site is located in Qianxi
3、County, ten km upstream sprinkle Bridge Yang Cha Zi village Luanhe river. Control of the basin area of 33700 square kilometers, the total storage capacity of 2550000000 cubic meters. The main task is to regulate water, for Tianjin city and Tangshan area industry and agriculture and city residents of
4、 the water, and both flood control and power generation. The design for the concrete gravity dam hub design. Mainly includes the selection of dam type, dam axis, layout, design of dam section, stress analysis of the dam, anti-sliding stability and detail structure, foundation treatment. Non-overflow
5、 dam upstream slope ratio is 0.2, the downstream slope rate 0.71, crest width 10 meters, the base width 83 meters, the dam height of 125 meters upstream slope angle, height 175, crest elevation 228 meters, the largest dam 681 meters long, 103 meters high dam. Dam upstream slope rate of 0.2, lower ra
6、te of 0.71, the base of slope, elevation 125 meters, the upstream slope angle point elevation 175, crest elevation 210 meters, 343 meters long dam, spillway hole number 19 holes, each hole width of 15 meters. According to the profile, carries on the stress analysis of sliding stability of dam, and n

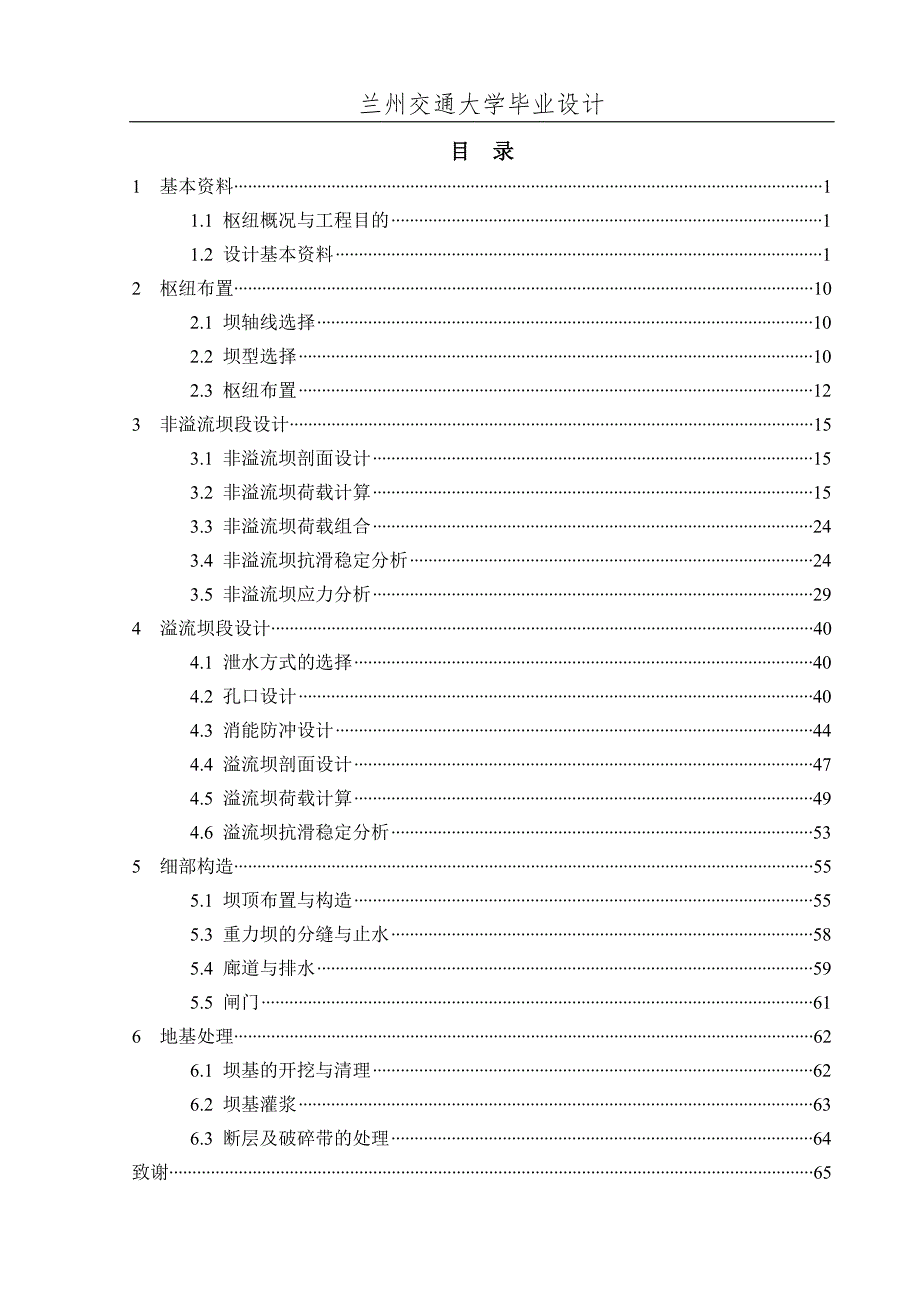

7、on-overflow dam, shall meet the requirements of the code, and design the detailed structure and foundation treatment.Keywords： gravity dam; layout; spillway; foundation treatment.目 录1 基本资料11.1 枢纽概况与工程目的11.2 设计基本资料12 枢纽布置102.1 坝轴线选择102.2 坝型选择102.3 枢纽布置123 非溢流坝段设计153.1 非溢流坝剖面设计153.2 非溢流坝荷载计算153.3 非溢流坝
8、荷载组合243.4 非溢流坝抗滑稳定分析243.5 非溢流坝应力分析294 溢流坝段设计404.1 泄水方式的选择404.2 孔口设计404.3 消能防冲设计444.4 溢流坝剖面设计474.5 溢流坝荷载计算494.6 溢流坝抗滑稳定分析535 细部构造555.1 坝顶布置与构造555.3 重力坝的分缝与止水585.4 廊道与排水595.5 闸门616 地基处理626.1 坝基的开挖与清理626.2 坝基灌浆636.3 断层及破碎带的处理64致谢65参考文献66附录1 基本组合1计算表67附录2 基本组合2计算表68附录3 偶然组合1计算表69附录4 偶然组合2计算表70兰州交通大学毕业设计
9、1 基本资料1.1 枢纽概况与工程目的潘家口水库位于河北省唐山承德两地交界处，坝址位于迁西县泗河桥上游十公里杨查子村的滦河干流上，控制流域面积为33700平方公里，总库容25.5亿立米.水库枢纽由主坝，电站及泄水底孔等组成，水库主要任务是调节水量，供天津和唐山地区工农业用水和城市人民生活用水，结合引水发电，并兼职防洪要求，尽可能使工程提前受益，尽早建成.根据水库的工程规模及其在国民经济中的作用，枢纽定为一等工程.主坝为级建筑物，其它均按级建筑物考虑。1.2 设计基本资料1.2.1 水文分析年径流：河水量较充沛，潘家口站多年平均年径流量为24.5亿立米，占全流域的53%，年内分配很不均匀，主要集
10、中在汛期七八月份，丰水年时占5060%，枯水年占3040%，而且年际变化也很大。洪水：多发生在七月下旬至八月上旬，有峰高量大，涨落迅速的特点，据调查近一百年来有六次大水，其中1883年最大由痕估算洪峰流量约为2440027400米/秒，实测的45年资料中最大洪峰流量发生在1962年为18800米/秒，洪峰历时三天左右，由频率分析法求得。表1.1 几个频率对应的流量项目千年一遇洪水流量万年一遇洪水流量千年一遇三天流量万年一遇三天流量指标40400/米秒59200米/秒26.1亿立米45.4亿立米表1.2 几个重现期所对应的洪峰流量值重现期（年）102050100洪峰流量（米/秒）75201170
11、01780022800三日洪量（亿）米8.0611.416.019.7表1.3 枯水期洪水过程线时段：9月1日至次年6月30日，频率：5%日期（月 日 时 ）流量（米/秒）日期（月 日 时 ）流量（米/秒）日期（月 日 时 ）流量（米/秒）6.16.2656.17.24906.18.244047248804460672610106420879877284001079107301039012861269012380141231466014360161231661016350181301856018330201372052020310221882249022300242312445024280表1
12、4 设计洪水过程线表 流量 米/秒重现期日期1020501007.25.2871201952215110180300340825437857665311604117012901460141504183019002290171860263037504510203790537076509200235210735010450126007.26.260008150116001400056800883012600196008723011400162001520011752011700178002280014734010400148001780017543077001100013200203780535
13、0762091602328604040576069407.27.2210029604220508051670236033604050814402080291035001113001840262031501412701700235028301712501680220026002011001600205025002310501580183021007.28.2100014501700205059501350160018808900115015501850118701100150018001485010451450170017820100014001670泥沙：本流域泥沙颗粒较粗，中值粒径0.037
14、5毫米，全年泥沙大部分来自汛期七.八两月，主要产于一次或几次洪峰内且年际变幅很大，由计算得，多年平均悬移质输沙量为1825万吨，多年平均含沙量7.45公斤/立米，推移质缺乏观测资料，可计入前者的百分之十，这样总入库沙量为2010万吨，淤沙浮容重为0.9吨/立米，内摩擦角为12度。1.2.2气象 库区年平均气温为10左右，一月份最低月平均气温为零下6.8，绝对最低气温达零下21.7，（1969），7月份最高月平均气温25，绝对最高达39，（1955年），多年月平均气温及水温见下表。表1.5 多年平均气温及水温表月份123456789101112气温-6.8-3.43.5512.1119.1422
15、8625.1124.016.710.22.85-4.4水温10.417.121.424.523.618.511.63.4本流域无霜期较短（90180天），冰冻期长（120200天），潘家口站附近河道一般12月封冻，次年3月上旬解冻，封冻期约为70100天，冻厚0.40.6米，岸边可达1米，流域内冬季盛行偏北风，风速可达七.八级，有时更大些，春秋两季风向变化较大，夏季常为东南风，多年平均最大风速为21.5米/秒，吹程D=3公里。 流域内多年平均降雨量约400700毫米，七.八月雨量较大，约占全年的60%左右，多年月平均降水天数及降水量见表1.6。表1.6 多年平均月降水天数及水量表月份1234
16、56789101112降雨天数月平均1.72.53.64.66.71115.512.67.14.32.61.1最多天数590811172120141154最少天数000111451000降雨量毫米月平均1.45.68.225.739.089.1277.3215.268.830.19.22.0最大4.833.522.474.291.8217.8548.5462.8181.976.1184.611.4最小0000.912.520.0101.194.21.70001.2.3 工程地质（1）库区地质：潘家口水库库区属中高山区，河谷大部分为峡谷地形，只有西城至北台子一带较为宽阔沿两岸阶地狭窄，断续出现且
17、不对称，区域内无严重的坍岸及渗漏问题。（2）.坝址地质：1）地貌：坝位于杨查子村南300米处，为低山丘陵地区，两岸相对高差不大，河谷开阔，宽约600米，上下游两公里范围内，河道顺直，主河槽低于右岸，河床高程137米左右，枯水期河床宽约100米，由于受河流侧向侵蚀两岸的地形不对称，右岸坡度较陡，约60度左右，左岸较缓，约20度，河床除漫滩外，左岸还有三级阶地发育，一，二阶地高程自140160米。三阶地与缓坡相接直达山顶，覆盖层厚度为712米的砂砾卵石冲积层。2）岩性：坝区主要岩性为太古界拉马沟片麻岩，其次为第四纪松散堆积物，以及不同时期的侵入岩脉，坝区内范围片麻岩依其岩性变化情况可分为六大层，其
18、中第一.四.六层岩性较好，但第一.六层因受地形限制，建坝工程量大，第四层为角闪斜长片麻岩，具粗中粒至中间细粒纤状花岗岩变晶结构，主要矿物为斜长石，石英，角闪石，本层岩体呈厚层块状，质地均一，岩性坚硬，抗风化能力强，工程地质条件好，总厚为185米左右。（3）构造：坝址处虽然断层，裂隙较多，但大部分规模较小，对工程影响不大，其中f2.f5.f11.f26.f27.f28。断层对坝体有一定影响，以上各断层的特征由下表1.9所示，所在部位参见构造分析图。表1.7 断层特性表编号走向倾向角宽度（米）性质对建筑物的影响f2北东85西北275南0802.512.5压扭长约200米一段靠近上游坝踵，对岩基力学
19、强度及坝基完整均一性有影响。f5北 东20 度南 东80 度13.0张扭位于溢流坝段自上游向下游斜贯23个坝段降低岩层力学强度，影响完整和均一性。f11北 东10 度南东75度1.52.5张扭两断层相距近而交汇，位于溢流坝处斜贯两个坝段且交汇带靠近下游侧又与f12（压扭性）相交，对地基力学强度影响较大。f26北 东16 度南 东75 度0.31.2张扭f27北 西320 度北 东80 度0.30.6张扭两断层相距较近，之间有一号岩脉并与坝体成53夹角相交斜穿56个坝段，对坝体有影响地段达120米。f28北 西320 度北 东80 度1.3张扭水文地质：坝基的透水性总的看来不大，但不均一，主要决
20、定断裂发育程度和性质，在平面上，一阶地基岩透水性大于其它地貌单元，从垂向上看河谷内单位吸水量小于0.01公斤/分的顶板在83105之间透水层厚度为4050米，若除开挖部分厚度将更薄一些，两岸透水层厚度应以天然地下水位为下限，一般要大于50米，具体见地质剖面图。岩石物理力学性质：岩石容重约为2.682.70吨/立米，饱和抗压强度，弱风化和微风化岩石均在650公斤/立方厘米以上，有的可达1100公斤/立方厘米，混凝土与岩石摩擦系数微风化及弱风化下部。可取f=1.10，C=7.5公斤/立方厘米。地震：库区附近历史地震活动较为频繁，近年来微震，弱震仍继续发生，其中1963年和1976年两次发生6度左右
21、地震，1977年6月国家地震局地质大队对本区域地质问题作了鉴定为；水库的基本烈度为7度，考虑到枢纽的重要性和水库激发地震的可能性，拦河坝段设防烈度采用8度。1.2.4 当地建筑材料 坝址附近主要砂石料场有七个，储量足以筑坝，各料场的物理性质，试验指标，基本满足技术要求，可作大坝混凝土骨料使用，且无大量的粘性土及砂壤土料，但有足够的粘质壤土，可供围堰防渗材料使用。1.2.5 交通条件对外交通在右岸，公路铁路均距坝址较近，稍加修改或扩建即可直通坝址，坝顶无重要交通要求。1.2.6 水库水位与库容关系曲线及淤积年限表表1.8 淤积年限表水库水位（米）天然库容（亿立米）三角洲法万氏法淤积年限十年二十年
22、五十年五十年136.000000150.00.310.210.1000160.01.030.870.650.190170.02.362.131.861.030180.04.464.163.852.710.04190.07.407.016.534.001.23200.011.2510.639.887.764.32210.016.0915.0614.0111.078.94220.022.0020.5019.2015.4014.83230.029.1927.6526.2822.1022.02坝前淤高高程（米）141.2144.0152.8177.5表1.9 潘家口水库水位库容关系表水位（米）库容（亿
23、立米）水位（米）库容（亿立米）水位（米）库容（亿立米）136.00164.01.50192.08.10139.00.01166.01.78194.08.90141.00.03168.02.10195.09.20143.00.07170.02.36200.011.25145.00.12172.02.75210.016.09147.00.19174.03.20220.022.00148.00.22176.03.60150.00.31178.04.00152.00.42180.04.46154.00.55182.05.00156.00.70184.05.65158.00.85186.06.20160
24、01.03188.06.90162.01.20190.07.401.2.7 效益 水库建成与下游大黑汀邱庄陡河等水库联合运用，承担多年调节作用，在保证率p=75%时，可调节水量20.05亿立米，计划年补给工业城市生活用水7亿立米，并可灌溉农田一百余万亩，达到遇旱有水，电站装机3台，总容量13万千瓦，平均年发电量3.45亿度。1.2.8 淹没损失库区淹没范围包括河北省承德唐山两地区的四个县（兴隆宽城承德和迁西），十一个公社四十一个大队，迁移人口20700人，淹没土地33400亩，房屋19100间，公路25公里。注：移民迁建标准：经领导审查决定清河唐（距坝线约40公里）以下库区段按正常高水位加风
25、浪浸没安全超高2米定淹没线，清河唐以上按计入淤积后以1962年洪水（相当于50年一遇）的回水线作移民线，以五年一遇洪水的回水线作为土地征用线）。本工程由水电部某工程局施工，机械化程度较高，施工作业天数根据本地区气温及降雨等自然条件统计如表1.101.2.9 工期按上级要求，工程总工期为8年。1.2.10 其它施工期下游无供水要求，无须考虑通航过木问题。表1.10 全年有效施工天数统计季月项目 合计123456789101112混凝土浇筑81119272724202125262815251土料填筑0013252420131723252710197其它工程202224272724202125262
26、825289表1.11 水库规划及建筑物特性指标项目单位指标备注水位校核洪水位设计洪水位正常蓄水位汛期限制水位死水位（发电）校核洪水尾水位设计洪水尾水位正常尾水位米227.2224.7224.7216.0180.0156.8152.0138.4p=0.01%p=0.1%库容总库容调洪库容兴利库容共用库容死库容亿立米25.57.419.55.64.2计入十年淤积计入十年淤积主坝主坝坝型坝顶高程最大坝高坝顶长度坝顶溢流孔数堰顶高程每孔净宽工作闸门尺寸启闭机（270吨）设计洪水位下泄能力校核洪水位下泄量米孔米米米台米/秒混凝土重力坝228.0103.01024.019210.015.01515193
27、230042900弧形钢闸门固定式卷扬机限泄27500泄水孔进口底高程底孔数目工作闸门尺寸（宽高）启闭机设计水位泄水能力校核水位泄水能力米孔米米台米/秒160.0457443404430弧形钢闸门电站引水管道引水管道进口底高程管线长度管径最大引水流量工作闸门工作启闭机平板检修门检修门启闭机米米/秒扇-米米台米米台170.0121.05.01043-57358.51三条引水道每条引水道平板钢闸门240/70吨液压式共用一扇400/25吨门机电站主厂房尺寸（长宽高）机组间距水轮发电机组装机容量水轮机型号额定出力主变压器型号输电线电压发电机型号额定出力米米米米台万千瓦hl702万千瓦SSpl-800
28、00千伏tS-750/.万千瓦7219.13916336=18lj-3306.18/.220220190-366.03台如遇千年一遇洪水，水库最大泄量与区间同频率洪水相遇将超过大黑汀水库的千年一遇设计洪水，为此，需要控制下泄流量而不超过27500立米/秒以符合大黑汀水库设计标准。712 枢纽布置2.1 坝轴线选择在确定枢纽工程位置时，一般先要确定建坝河段和进一步确定坝轴线。在选择坝轴线时，要考虑拟采用的坝型和枢纽各建筑物的总体布置，合理解决综合利用要求。选择坝轴线，首先应从地形上着手，然后再考虑工程地址，运输交通，建筑材料，当地水利条件等各方面，并结合实际施工技术来选择合理的坝轴线，以使工程安
29、全可靠，并且满足实际需要，尽量减少工程量，降低造价。依照坝址地形看，坝址位于杨查子村南300m处，为低山丘陵地区，两岸相对高差不大，河谷开阔，宽约600m，上下游两公里范围内，河道顺直，主河槽低于右岸，由于受河流侧向侵蚀两岸地形对称，右岸坡度较陡，左岸较缓，因此从地形上看，选出六个可能的坝轴线，从下游往上游看，依次为第第第第第第坝轴线。六个坝轴线，从运输条件施工布置及建坝材料的供应等方面来看，并无太大差别。但从地质情况来看：坝区内主要岩性为片麻岩，依其岩性变化情况分为六大层，其中第层岩性较好。但第层受地形限制，建坝工程量大，第岩层为角闪斜长片麻岩，主要矿物为斜长石石英及角闪石，本层岩体呈厚层状
30、块状），质地均一，岩性坚硬，抗风化能力强，工程地质条件较好。而对于第岩层岩性不太好，建坝也可行，但会增加工程量而且不经济，因此需要放弃这三条坝轴线。在第坝轴线上游与下游两侧又选了两条。但从地质上看，其上游的一条坝轴线经过f2断裂层，对基础岩石力学强度及坝基完整均一性有一定的影响，其下游的一条坝轴线两断经过了第三岩层，对岩性并不太好的第三岩层。这条坝轴线也应不予考虑，从而表明第岩层上只有一条坝轴线符合要求，故应选用。综上所述，在该地形上只有第坝轴线最适合。设计选用此条坝轴线。2.2 坝型选择选择坝型要从地质地形当地水利条件气象情况，筑坝材料施工交通等多方面进行综合考虑。现对土石坝重力坝拱坝支墩
31、坝进行比较如下：（1）土石坝：建造土石坝，要求河谷宽，以免施工受干扰，建坝材料要充足，溢洪问题要容易解决。有基本资料可知，河谷较宽，而且岩层为第四大坚硬岩层，质地均一，抗风化能力强，从这两方面考虑，可以修建土石坝，但从水利条件气象筑坝材料上讲，不宜建土石坝。其原因是：第一，坝址附近无大量的黏土及砂壤土料，对筑坝材料供应不足；第二，由于该流域无霜期较短，冰冻期较长，冬季盛行偏北风，风速较大；第三，与重力坝相比，土石坝不允许水流漫顶，容易引起溃坝，但更重要的是，修建土石坝溢洪问题不易解决，由资料可知，水库控制流域面积33700平方千米，总的库容25.5亿立方米，洪水多发生在七月下旬至八月上旬，有峰
32、高量大，涨落迅速的特点，建坝后泄洪量大，因土石坝本身过水能力差，有的坝不允许过水，而在两岸又无合适地形修建溢洪道，因此，就需设置泄洪流量较大的隧洞，这样会增加投资，加大施工力度，故不宜建造土石坝。然而与拱坝支墩坝相比，要解决的问题相对来说要容易些。（2） 拱坝：修建拱坝主要看地形条件地质条件及坝肩是否稳定。如果满足条件，应优先考虑修建拱坝，因为拱坝不仅可满足防洪发电等要求，而且可大量节省材料，从而减少投资。由地形资料可知，坝址处河谷宽阔，且左右岸不对称，不满足修建拱坝的地形条件，此外由于右岸不稳定岩层，从而使坝肩可能失稳，造成不良后果。因此看来，该地不宜修建拱坝。（3）支墩坝：由于支墩坝自重轻
33、坝体工程量小，与重力坝相比，可节省材料用量。但由于坝体自重小，支墩本身单薄，容易引起侧向弯曲而失稳，考虑地质条件好坏，抗震性能强弱，需要解决的问题很多，该地也不宜修建支墩坝。（4）重力坝：修建重力坝，其安全可靠性高，运行维护简单，便于机械化施工，对外界气候条件的适应性较好，失事率低，在泄洪，施工导流等方面的运用都很方便，与拱坝和轻型坝等相比，重力坝结构作用清楚，设计，施工较简单，便与在坝内布置大孔口的引水和泄水管道，不需另外设置修建泄洪建筑物。前三种坝型比较分析后，修建土石坝可行，现将土石坝和重力坝两种坝再进行比较分析，由基本资料可知，第一，修建重力坝，坝址附近筑坝材料充足，而修建土石坝，筑
34、坝材料有些缺乏。第二，河谷地形开阔，地质岩石坚固。第三，修建重力坝，结构简单，有利于大规模的机械化施工，并可利用低标号的混凝土，从而降低成本造价。第四，施工导流比土石坝方便，在施工期间可利用坝体导流，不必像土石坝那样需要修建围堰等导流建筑物来导流。第五，泄洪问题容易解决，重力坝可做成溢流的，也可在坝内设置泄水孔，一般不需另设溢洪道和泄水隧洞，枢纽布置比较紧凑，这样就解决了在该地修建土石坝因泄洪量大而很难解决的泄洪问题。由以上五点分析得到：修建重力坝要比修建土石坝合适。综上所述，该地适宜修建重力坝，按照剖面型式重力坝分为实体重力坝宽缝重力坝空腹重力坝预应力锚固重力坝等，因宽缝重力坝空腹重力坝预应
35、力锚固重力坝在施工时，模板用量大，施工复杂且速度进程慢，故选用实体重力坝。2.3 枢纽布置2.3.1 枢纽组成枢纽的组成由其任务所决定。本设计中重力坝的任务是：调节水量供应天津和唐山地区的工农业和城市生活用水，结合引水发电.并兼顾防洪要求，并且尽可能使工程提前受益。根据这些任务要求，枢纽由主坝电站及泄水底孔等组成。2.3.2 高程确定重力坝坝顶高程h的确定分设计与校核两种情况，取其中较大值作为坝顶高程。（1）设计洪水位情况下由水工建筑物（王光纶 主编），坝顶高程=设计洪水位+= （2.1）式中：波高；波浪中心线至静水位的高度；安全超高。 （2.2） （2.3）式中：计算风速； 吹程。 =2.6
36、36=0.968= =224.7+2.636+0.968+0.7=229.004 m（2）校核洪水位工况下坝顶高程=校核洪水位+= （2.4）式中：波高 ； 波浪中心线至静水位的高度；安全超高。 =1.1m=11.224m=0.337m坝顶高程=校核洪水位+ =227.2+1.1+0.337+0.5 =229.137 m因此，初步确定坝顶高程为228m ，再加1.2m的防浪墙高度为229.2m229.137m故坝顶高程为228 m2.3.3 方案比较 枢纽布置是确定挡水坝段溢流坝段电站坝段与底孔坝段的相互位置。显然挡水坝段在河床两岸，河床中间为溢流坝段电站坝段与底孔坝段，而溢流坝段与电站坝段不
37、宜建在一起，故枢纽布置可有两种方案。方案一：电站坝段在右岸；方案二：电站坝段在左岸。方案一：电站坝段在右岸 优点：（1）进坝公路在左岸，便于交通运输 （2）电站坝段在右岸主河槽位置，水轮机安装高程低，从而有利于发电 （3）电站坝段在右岸主河槽位置，可减少厂房及尾水渠开挖量缺点：左岸设溢流坝，冲刷坑部位地质条件较差。方案二：电站坝段在左岸优点： （1）电站布置在左岸，地势开阔，布置方便 （2）溢流坝位于右岸河床段，使冲刷避开在左岸地质条件较差的区域缺点： （1）左岸地势较高，电站基础及下游尾水渠需要大量开挖，增加工程量 （2）坝区公路在右岸，运输不方便综上所述：方案一工程量小，运输方便，且左岸冲
38、刷问题可经工程措施予以处理，保证大坝安全稳定，故选用此方案。枢纽布置如下：河床的片麻岩地基上修建实体重力坝，坝顶高程228m，最大坝高为103m，防浪墙的高为1.2m，溢流坝布置在河床中左岸，电站厂房布置在河床右岸正对主河槽，装机容量36=18万千瓦，厂房尺寸7219.139.00立方米，泄水底孔4个，位于电站坝段与溢流坝段中间，两岸修建挡水坝，具体见总平面布置图兰州交通大学毕业设计3 非溢流坝段设计3.1 非溢流坝剖面设计3.1.1 设计原则原则：（1）满足稳定和强度要求，保证大坝安全运用 （2）工程量小 （3）运用方便 (4) 外形简单，便于施工3.1.2 基本尺寸拟定（1）坝顶宽一般取坝
39、高的810，且不小于2m，本项工程因坝顶无重要交通要求，参考已建的工程，取坝顶宽为10m。（2）坝顶高程 非溢流坝的坝顶高程通常不低于上游最高水位，由枢纽布置可知，初步定为228m。（3）上下游坝坡地基为岩基，取上游坡率为n=00.2，下游坡率取为m=0.60.8，参照已建工程，可取上游n=0.2，下游m=0.71。（4）其它上游折坡点高程为175m，下游折坡点高程为213.73，坝底高程为125m。经过计算，坝底宽B=83m，剖面图如图31。3.2 非溢流坝荷载计算 重力坝承受的荷载主要有：自重，静水压力，动水压力，扬压力，泥沙压力，浪压力及其地震荷载。 图31 非溢流坝剖面图3.2.1 基
40、本荷载计算（1）自重 混凝土的容重取24（2） 静水压力1） 正常蓄水位工况下上游静水压力下游静水压力 2） 设计洪水位工况下上游水平静水压力下游静水压力3） 校核洪水位工况下上游静水压力 下游静水压力（3）泥沙压力由水工建筑物（王光纶 主编），水平泥沙压力可按式（3.1）计算。 （3.1）式中：泥沙浮容重，可取8.829；坝前泥沙淤积高度；泥沙的内摩擦角，资料中为较细的黏土质泥沙，可取1214，此处 取12。则有铅直泥沙压力 （4）浪压力本设计中水库属于山区峡谷水库，根据DL50071997水工建筑物荷载设计规范，采用官厅水库公式计算，并由水工建筑物（王光纶 主编），得官厅水库计算公式： （3.2）
