灭火器配置计算方法.doc

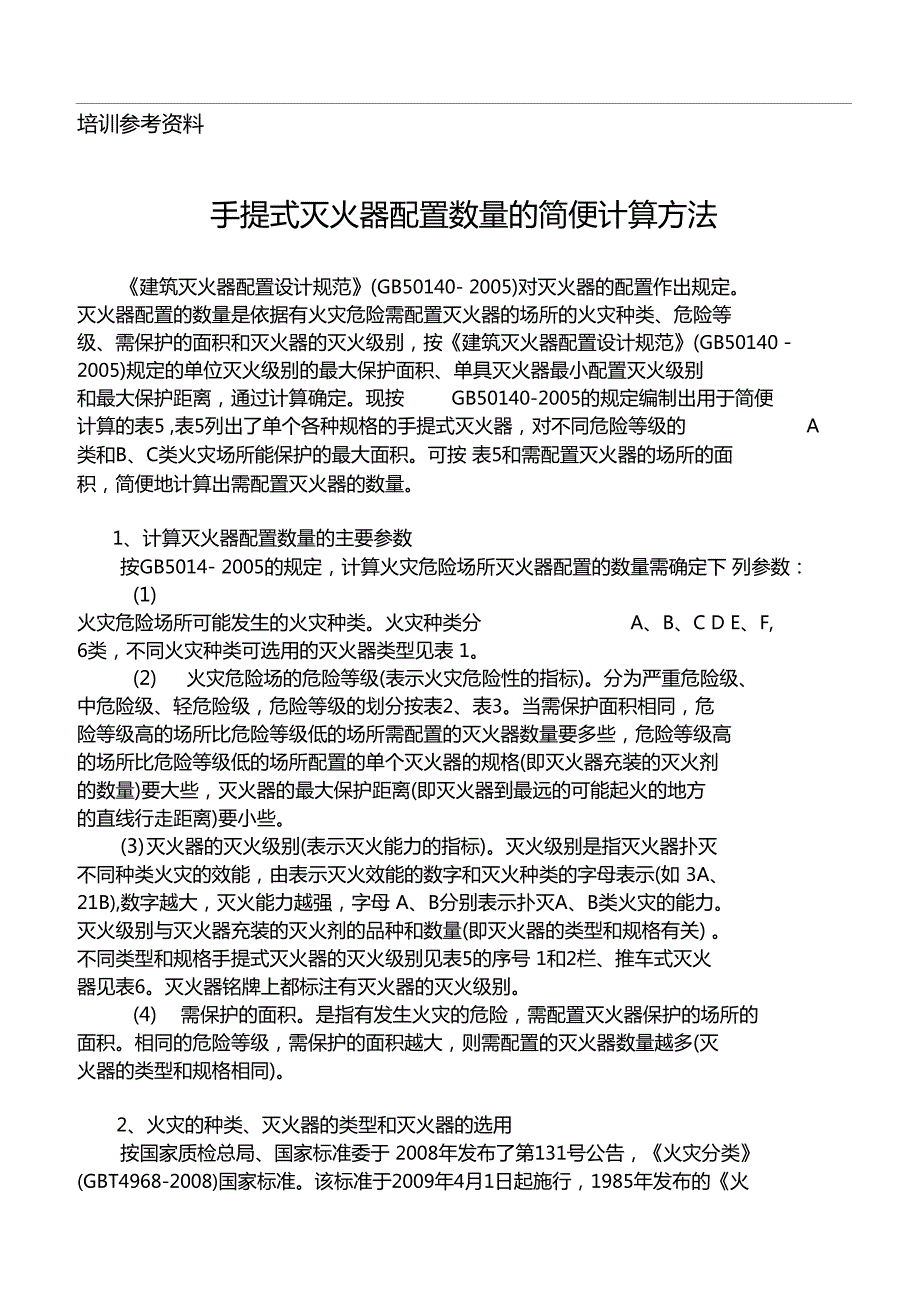

1、培训参考资料手提式灭火器配置数量的简便计算方法建筑灭火器配置设计规范(GB50140- 2005)对灭火器的配置作出规定。 灭火器配置的数量是依据有火灾危险需配置灭火器的场所的火灾种类、危险等 级、需保护的面积和灭火器的灭火级别，按建筑灭火器配置设计规范(GB50140 -2005)规定的单位灭火级别的最大保护面积、单具灭火器最小配置灭火级别 和最大保护距离，通过计算确定。现按GB50140-2005的规定编制出用于简便计算的表5 ,表5列出了单个各种规格的手提式灭火器，对不同危险等级的A类和B、C类火灾场所能保护的最大面积。可按 表5和需配置灭火器的场所的面 积，简便地计算出需配置灭火器的数

2、量。1、计算灭火器配置数量的主要参数按GB5014- 2005的规定，计算火灾危险场所灭火器配置的数量需确定下 列参数：(1) 火灾危险场所可能发生的火灾种类。火灾种类分A、B、C D E、F, 6类，不同火灾种类可选用的灭火器类型见表 1。(2) 火灾危险场的危险等级(表示火灾危险性的指标)。分为严重危险级、 中危险级、轻危险级，危险等级的划分按表2、表3。当需保护面积相同，危险等级高的场所比危险等级低的场所需配置的灭火器数量要多些，危险等级高 的场所比危险等级低的场所配置的单个灭火器的规格(即灭火器充装的灭火剂 的数量)要大些，灭火器的最大保护距离(即灭火器到最远的可能起火的地方 的直线行

3、走距离)要小些。(3) 灭火器的灭火级别(表示灭火能力的指标)。灭火级别是指灭火器扑灭 不同种类火灾的效能，由表示灭火效能的数字和灭火种类的字母表示(如 3A、 21B),数字越大，灭火能力越强，字母 A、B分别表示扑灭A、B类火灾的能力。 灭火级别与灭火器充装的灭火剂的品种和数量(即灭火器的类型和规格有关) 。 不同类型和规格手提式灭火器的灭火级别见表5的序号 1和2栏、推车式灭火 器见表6。灭火器铭牌上都标注有灭火器的灭火级别。(4) 需保护的面积。是指有发生火灾的危险，需配置灭火器保护的场所的 面积。相同的危险等级，需保护的面积越大，则需配置的灭火器数量越多(灭 火器的类型和规格相同)。

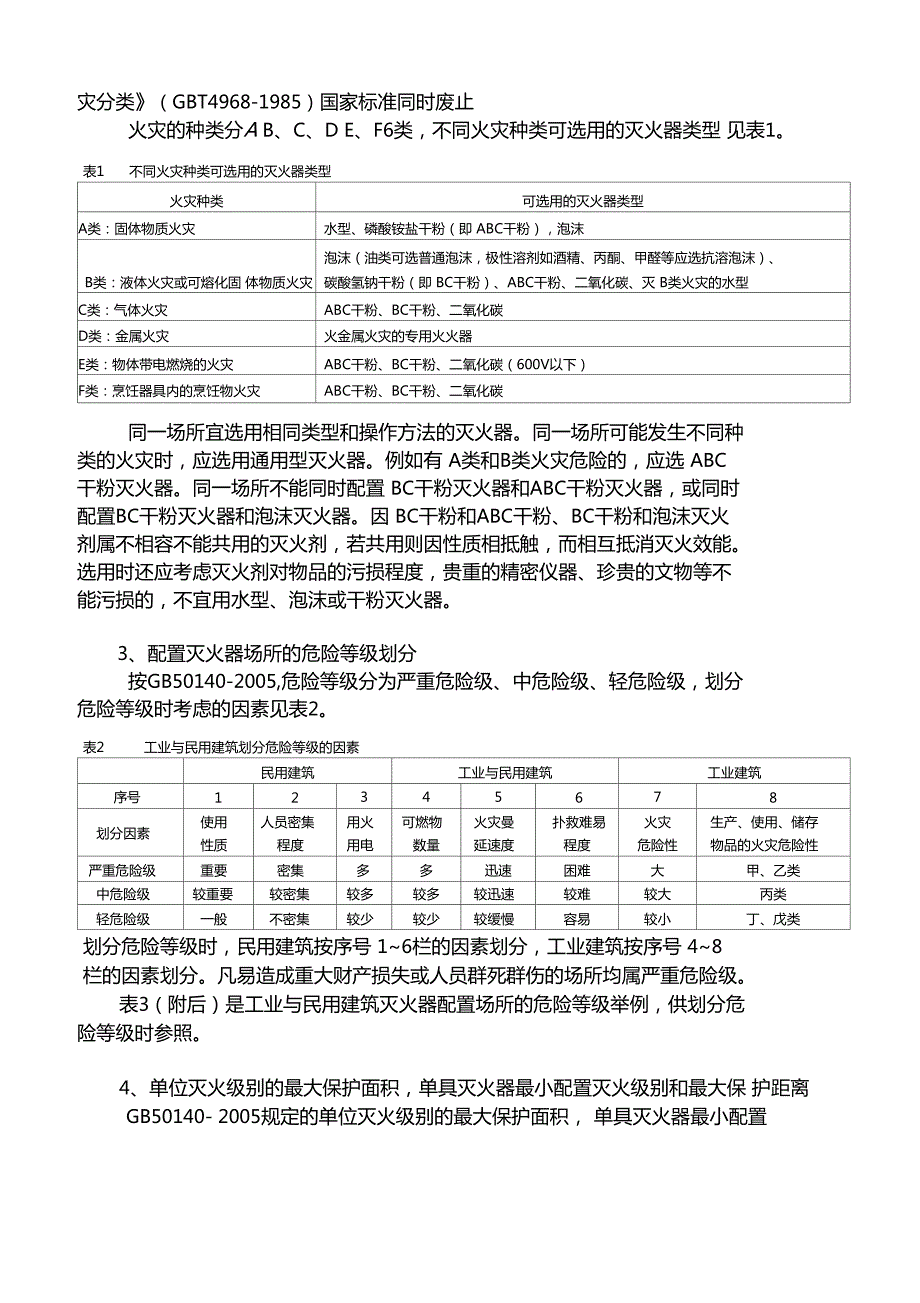

4、2、火灾的种类、灭火器的类型和灭火器的选用按国家质检总局、国家标准委于 2008年发布了第131号公告，火灾分类 (GBT4968-2008)国家标准。该标准于2009年4月1日起施行，1985年发布的火 灾分类（GBT4968-1985）国家标准同时废止火灾的种类分A B、C、D E、F6类，不同火灾种类可选用的灭火器类型 见表1。表1不同火灾种类可选用的灭火器类型火灾种类可选用的灭火器类型A类：固体物质火灾水型、磷酸铵盐干粉（即 ABC干粉），泡沫B类：液体火灾或可熔化固 体物质火灾泡沫（油类可选普通泡沫，极性溶剂如酒精、丙酮、甲醛等应选抗溶泡沫）、 碳酸氢钠干粉（即 BC干粉）、ABC干

5、粉、二氧化碳、灭 B类火灾的水型C类：气体火灾ABC干粉、BC干粉、二氧化碳D类：金属火灾火金属火灾的专用火火器E类：物体带电燃烧的火灾ABC干粉、BC干粉、二氧化碳（600V以下）F类：烹饪器具内的烹饪物火灾ABC干粉、BC干粉、二氧化碳同一场所宜选用相同类型和操作方法的灭火器。同一场所可能发生不同种 类的火灾时，应选用通用型灭火器。例如有 A类和B类火灾危险的，应选 ABC 干粉灭火器。同一场所不能同时配置 BC干粉灭火器和ABC干粉灭火器，或同时 配置BC干粉灭火器和泡沫灭火器。因 BC干粉和ABC干粉、BC干粉和泡沫灭火 剂属不相容不能共用的灭火剂，若共用则因性质相抵触，而相互抵消灭火

6、效能。 选用时还应考虑灭火剂对物品的污损程度，贵重的精密仪器、珍贵的文物等不 能污损的，不宜用水型、泡沫或干粉灭火器。3、配置灭火器场所的危险等级划分按GB50140-2005,危险等级分为严重危险级、中危险级、轻危险级，划分 危险等级时考虑的因素见表2。表2工业与民用建筑划分危险等级的因素民用建筑工业与民用建筑工业建筑序号12345678划分因素使用人员密集用火可燃物火灾曼扑救难易火灾生产、使用、储存性质程度用电数量延速度程度危险性物品的火灾危险性严重危险级重要密集多多迅速困难大甲、乙类中危险级较重要较密集较多较多较迅速较难较大丙类轻危险级一般不密集较少较少较缓慢容易较小丁、戊类划分危险等级

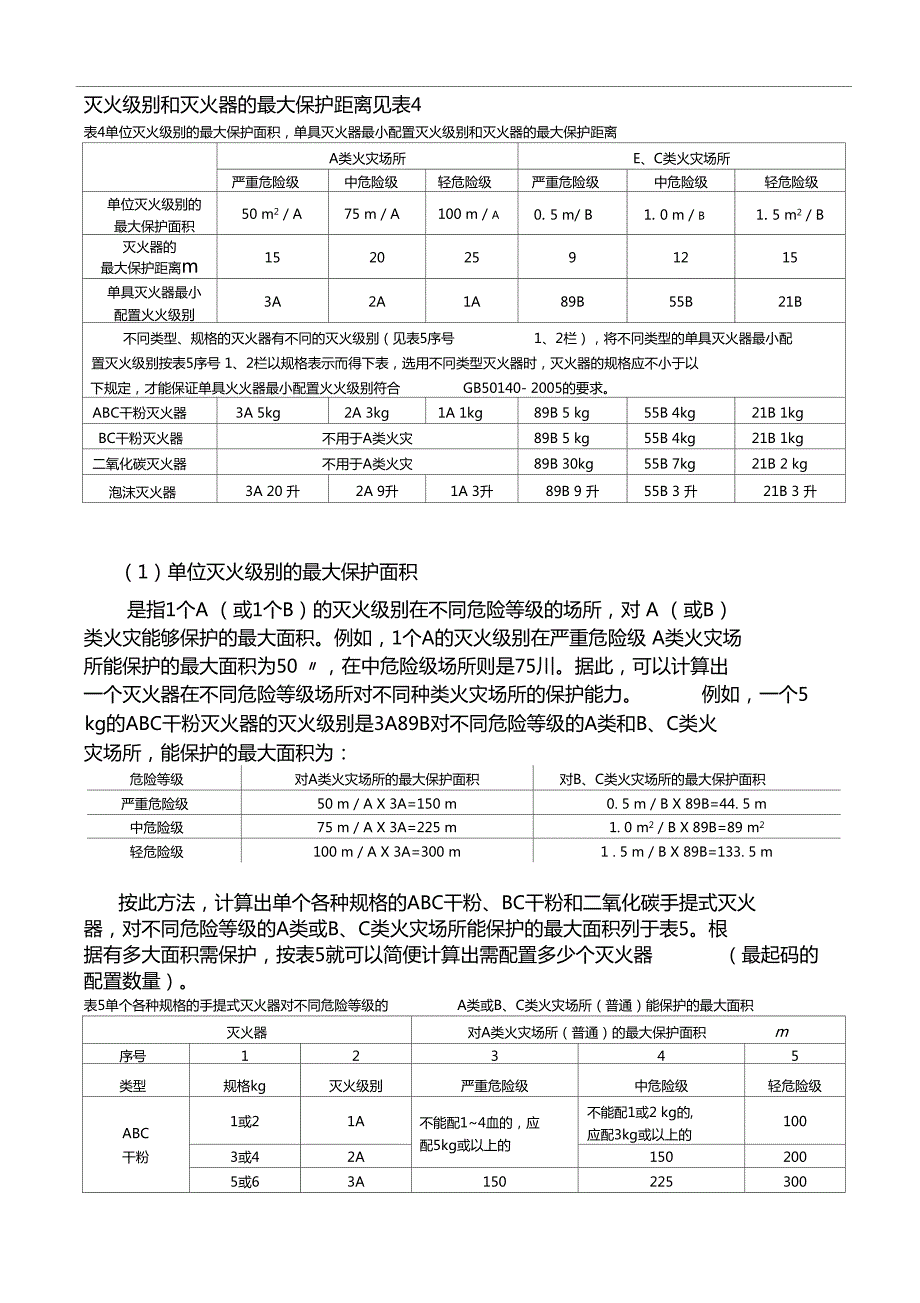

7、时，民用建筑按序号 16栏的因素划分，工业建筑按序号 48 栏的因素划分。凡易造成重大财产损失或人员群死群伤的场所均属严重危险级。表3（附后）是工业与民用建筑灭火器配置场所的危险等级举例，供划分危 险等级时参照。4、单位灭火级别的最大保护面积，单具灭火器最小配置灭火级别和最大保 护距离GB50140- 2005规定的单位灭火级别的最大保护面积， 单具灭火器最小配置灭火级别和灭火器的最大保护距离见表4表4单位灭火级别的最大保护面积，单具灭火器最小配置灭火级别和灭火器的最大保护距离A类火灾场所E、C类火灾场所严重危险级中危险级轻危险级严重危险级中危险级轻危险级单位灭火级别的 最大保护面积50 m2

8、 / A75 m / A100 m / a0. 5 m/ B1. 0 m / b1. 5 m2 / B灭火器的 最大保护距离m15202591215单具灭火器最小 配置火火级别3A2A1A89B55B21B不冋类型、规格的灭火器有不冋的灭火级别（见表5序号1、2栏），将不冋类型的单具灭火器最小配置灭火级别按表5序号 1、2栏以规格表示而得下表，选用不冋类型灭火器时，灭火器的规格应不小于以 下规定，才能保证单具火火器最小配置火火级别符合GB50140- 2005的要求。ABC干粉灭火器3A 5kg2A 3kg1A 1kg89B 5 kg55B 4kg21B 1kgBC干粉灭火器不用于A类火灾89

9、B 5 kg55B 4kg21B 1kg二氧化碳灭火器不用于A类火灾89B 30kg55B 7kg21B 2 kg泡沫灭火器3A 20 升2A 9升1A 3升89B 9 升55B 3 升21B 3 升（1）单位灭火级别的最大保护面积是指1个A （或1个B）的灭火级别在不同危险等级的场所，对 A （或B） 类火灾能够保护的最大面积。例如，1个A的灭火级别在严重危险级 A类火灾场 所能保护的最大面积为50 ，在中危险级场所则是75川。据此，可以计算出 一个灭火器在不同危险等级场所对不同种类火灾场所的保护能力。例如，一个5kg的ABC干粉灭火器的灭火级别是3A89B对不同危险等级的A类和B、C类火

10、灾场所，能保护的最大面积为：危险等级对A类火灾场所的最大保护面积对B、C类火灾场所的最大保护面积严重危险级50 m / A X 3A=150 m0. 5 m / B X 89B=44. 5 m中危险级75 m / A X 3A=225 m1. 0 m2 / B X 89B=89 m2轻危险级100 m / A X 3A=300 m1 . 5 m / B X 89B=133. 5 m按此方法，计算出单个各种规格的ABC干粉、BC干粉和二氧化碳手提式灭火 器，对不同危险等级的A类或B、C类火灾场所能保护的最大面积列于表5。根 据有多大面积需保护，按表5就可以简便计算出需配置多少个灭火器（最起码的配

11、置数量）。表5单个各种规格的手提式灭火器对不同危险等级的A类或B、C类火灾场所（普通）能保护的最大面积灭火器对A类火灾场所（普通）的最大保护面积m序号12345类型规格kg灭火级别严重危险级中危险级轻危险级ABC1或21A不能配14血的，应 配5kg或以上的不能配1或2 kg的, 应配3kg或以上的100干粉3或42A1502005或63A15022530084A200300400106A300450600对B C类火灾场所（普通）的最大保护面积m2ABC干粉或BC干粉1或221B不能配14血的，应 配5kg或以上的不能配13 kg的，应 配4kg或以上的31. 5334B51455B5582

12、 55或689B44. 589133. 58或10144B72144216二氧化碳2或321B不能配手提式的，应配30或50kg的推车不能配2、3、5 kg的，31. 5534B应配7kg或推车式的51755B式灭火器注5582. 5注：手提二氧化碳灭火器的最大规格为 7您，其灭火级别是55B,达不到单 具灭火器配置的最小灭火级别 89B,从表6可知30kg（ 113B）或50kg（ 183B） 推车式的才可以（最大保护面积分别为 56. 5川和91.5 m2） oGB50140- 2005规定，歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下 场所等配置的灭火级别应为普通场所的 1.3倍。故

13、上述场所单个灭火器的最大 保护面积按表5数值的76. 9%+（ 76. 9%- 1宁1.3 ）。推车式灭火器的灭火级别見表 6。按上述方法也可以计算出单个各种规格的 推车式灭火器对不同危险等级的 A类和B、C类火灾场所能保护的最大面积。表6各种规格的推车式灭火器的灭火级别（本表数据录自 GB50140-2005）泡沫ABC干粉BC干粉二氧化碳灭火剂的充装量（升）灭火剂的充装量（公斤）灭火剂的充装量（公斤）灭火剂的充装量（公斤）2045601252050100125205010012510203050A类4A6 A6A8A10AB类113B144 B233B297B183B297B183B297

14、B55B70B113B183B（2）单具灭火器最小配置灭火级别是指单个灭火器起码应达到的灭火级别（也可以理解为灭火剂的最小充装 量或灭火器的最小规格）。这一规定是要求在选用灭火器时，应保证一个灭火器 的最小规格（即灭火剂的最小充装量）符合表4的要求。表 5中“不能配多少 您的，应配多少kg或以上的”就是依据单具灭火器最小配置灭火级别的要求。例如：在严重危险级A类火灾场起码配5kg的ABC干粉灭火器（灭火级别 3A）。在中危险级A类火灾场起码配3kg的ABC干粉灭火器（灭火级别2A）。在 中危险级B类火灾场起码配4kg的BC干粉灭火器（灭火级别55B）或7您的二 氧化碳灭火器（灭火级别55B）。

15、3）灭火器的最大保护距离是指从起火点到灭火器放置点之间的直线行走距离的最大值。这规定要求 在放置灭火器时，要保证灭火器到最远的可能起火的地方的直线行走距离不超 过表4的规定值。5、灭火器（手提式ABC干粉、BC干粉或二氧化碳）配置数量的简便计算方法（1）选定灭火器的类型依据配置场所存在的可燃物的情况，判定可能发生的火灾的种类，按表1选用适合的灭火器。（2）确定场所的危险级别依据场所实际情况，按表2和表3确定危险级别。例如，桶装液化石油气 的库房、厨房、学生住宿床位在 100张及以上的学校集体宿舍为严重危险级； 粮食、食品库房，学校教室、教研室，民用燃油、燃气锅炉房为中危险级（见 严重危险级序

16、号3、6、17、中危险级序号7、19、22）。同一楼层或一个水平防火分区内各场所的危险级别和火灾种类不相同时， 应分开作为不同的配置场所分别计算灭火器的配置数量；若各场所的危险级别 和火灾种类相同时，可将其作为一个配置场所计算灭火器的配置数量。（4）选定灭火器的规格按步骤（1）判定的火灾种类、所选定的灭火器类型和步骤（2）所确定的危险级别，从表5确定灭火器可选择的规格范围，在此范围内选择适合的规格（一般可先选其中小规格的）。例如，重危险级别的A类火灾场所，ABC干粉灭 火器可选择的规格范围有：5、6、8、10您四种，可先选5您的。选择灭火器的 规格时，要考虑使用灭火器人员的体能，灭火器太重能否

17、提得动。例如，学校 教研室若女教师占多数，宜选规格小一些的（但应符合单具灭火器配置的最小 灭火级别的要求）。（5）确定灭火器的最少个数依据需保护的面积，步骤（3）所选定规格的灭火器和步骤（1）判定的火 灾种类，从表5查得单个灭火器的最大保护面积，按下式计算确定灭火器的最 少个数：灭火器的最少个数（个）=需保护面积（卅）十单个灭火器的最大保护面积 （卅/个）计算结果取整数，小数只进不舍，且一个场所起码配2个。例如：液化石油气瓶库房面积为30川，属严重危险级别的B类火灾场所， 从表5选用5kgBC干粉灭火器，单个5kg BC干粉灭火器的最大保护面积是 44. 5 川。应配灭火器个数为30 m2 4

18、4.5 m2 /个=0.674个，实际应配2个5kg的BC 干粉灭火器。歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所，按以上（1） （4）步聚计算出最少应配置的灭火器数量后，增加30%例如，按（1） （4）步聚计算出需配8个，增加30%实配11个。（6）确定灭火器的放置点依据场所可能的起火点的情况，确定灭火器的放置点（一个放置点不宜放 多于5个灭火器），并应满足灭火器最大保护距离的要求（见表 4）,如达不到则 应增加灭火器的数量。例如，学生宿舍长84m宽3. 5m, 一层面积294 m,床位40张，属中危险 级（见表3的中危险级序号17） A类和E类火灾场所，选ABC干粉灭火器。从 表5

19、确定选用3kg规格的（单个灭火器最大保护面积150 m2）,计算得需配灭火 器的最少个数为：294 m宁150 m2 /个=1. 96个，取整数为2个，按表4规定A类 火灾中危险级场所，单个灭火器的最大保护距离为20m若只配2个满足不了这 要求（84mr 4= 21m 20m），故最少应配3个。设3个放置点，将走廊三等份（每 等份长84mr3= 28m）,每等份的中间点放一个。灭火器的放置应符合以下要求： 灭火器应放置在明显看见容易取到且不影响安全疏散的地方，要防止放 置离起火点太近，起火后被火包围取不到，或放得太远而延误灭火。对有视线 障碍的放置点，应有指示灭火器位置的发光标志。放置点不得有

20、阻碍取用灭火 器的物件。 手提式灭火器顶部离地面不应高于 1. 5m，底部离地面不宜低于0.08m。 灭火器应放置稳固，铭牌朝外。 灭火器箱不得上锁。 灭火器不宜放置在潮湿或强腐蚀性的地点，当必须放置时应有保护措施。 在室外应有保护措施防止日晒雨淋。 灭火器不得放置在超出其使用温度范围的地点（灭火器使用温度范围上限为55C,下限分别为：氮气作驱动气体的干粉灭火器为-20 C,二氧化碳作驱 动气体的干粉灭火器为-10 C,加防冻剂的泡沫或水型灭火器为 -10 C,不加防 冻剂的为+5C）。灭火器一般不宜放置在环境温度高于 45C的地方。二氧化碳灭 火器的瓶内压力约为 1215MPa其他手提式灭火

21、器的瓶内压力约为1. 21.4MPa，环境温度过高有爆炸的危险。（7）C、D E类火灾场所灭火器的配置目前世界各国和国际标准均无灭火器的 C、D E类灭火级别和C D E类火 灾场所灭火器配置的具体规范。GB50140-2005规定，C类火灾场所按B类火灾的规定配置，E类火灾场所按 不低于该场所内A类或B类火灾的规定配置。D类火灾场所按具体情况研究确定。表3工业与民用建筑灭火器配置场所的危险等级举例（本表摘自GB50140-2005）危险等级序号工业建筑民用建筑厂房和露天、半露天生产装置区库房和露天、半露天堆场严 重 危 险 级1闪点V 60 C的油品和有机溶剂的 提炼、回收、洗涤部位及其泵房

22、 灌桶间化学危险物品库房县级以上的文物保护单位、档案馆、 博物馆的库房、展览室、阅览室2橡胶制品的涂胶和胶浆部位装卸原油或化学危险物品的车站、 码头设备贵重或可燃物多的实验室3二硫化碳的粗馏、精馏工段及其应 用部位甲、乙类液体储罐区、桶装库房、 堆场广播电台、电视台的演播室、道具间 和发射塔楼4甲醇、乙醇、丙酮、丁酮、异丙醇、 醋酸乙酯、苯等的合成、精制厂房液化石油气储罐区、桶装库房、堆 场专用电子计算机房5植物油加工厂的浸岀厂房棉花库房及散装堆场城镇及以上的邮政信函和包裹分捡 房、邮袋库、通信枢纽及其电信机房6洗涤剂厂房石蜡裂解部位、冰醋酸 裂解厂房稻草、芦苇、麦秸等堆场客房数在50间以上

23、的旅馆、饭店的公共活动用房、多功能厅、厨房7环氧氢丙烷、苯乙烯厂房或装置区赛璐珞及其制品、漆布、油布、油 纸及其制品，油绸及其制品库房体育场（馆）、电影院、剧院、会堂、 礼堂的舞台及后台部位8液化石油气灌瓶间酒精度60度以上的白酒库房住院床位在50张以上的医院的手术 室、理疗室、透视室、心电图室、药 房、住院部、门诊部、病历室严 重 危 险 级9天然气、石油伴生气、水煤气或焦 炉煤气的净化（如脱硫）厂房压缩 机室及鼓风机室建筑面积在2000就及以上的图书馆、展览馆的珍藏室、阅览室、书库、展览厅10乙炔站、氢气站、煤气站、氧气站民用机场的候机厅、安检厅及空管中 心、雷达机房11硝化棉、赛璐珞厂房

24、及其应用部位超高层建筑和一类高层建筑的写字 楼、公寓楼12黄磷、赤磷制备厂房及其应用部位电影、电视摄影棚13樟脑或松香提炼厂房，焦化厂粗萘 厂房建筑面积在1000就及以上的经营易 燃易爆化学物品的商场、商店的库房 及铺面14煤粉厂房和面粉厂的碾磨部位建筑面积在200就及以上的公共娱乐场所15谷物筒仓工作塔、亚麻厂的除尘器和过滤器室老人住宿床位在 50张及以上的养老 院16氯酸钾厂房及其应用部位幼儿住宿床位在 50张及以上的托儿 所、幼儿园17发烟硫酸或发烟硝酸浓缩部位学生住宿床位在100张及以上的学校集体宿舍18高锰酸钾、重铬酸钠厂房县级及以上的党政机关办公大楼的会议室19过氧化钠、过氧化钾、

25、次氯酸钙厂房建筑面积在500就及以上的车站和码 头的候车（船）室、行李房20各工厂的总控制室、分控制室城市地下铁道、地下观光隧道21国家和省级重点工程的施工现场汽车加油站、加气站22发电厂（站）和电网经营企业的控 制室、设备间机动车交易市场（包括旧机动车交易市场）及其展销厅23民用液化气、天然气灌装站、换瓶站、 调压站危险等级序号工业建筑民用建筑厂房和露天、半露天生产装置区库房和露天、半露天堆场中 危 险 级1闪点60 C的油品和有机溶剂的 提炼、回收工段及其抽送泵房。丙类液体储罐区、桶装库房、堆 场县级以下的文物保护单位、档案馆、博物馆的库房、展览室、阅览室2柴油、机器油或变压器油灌桶间化学

26、人造纤维及其织物和棉、 毛、丝、麻及其织物的库房、堆 场一般的实验室3润滑油再生部位或沥青加工厂房纸、竹、木及其制品的库房、堆场广播电台、电视台的会议室、资料室4植物油加工精炼部位火柴、香烟、糖、茶叶库房设有集中空调、电子计算机、复印机等设备的办公室5油浸变压器室和高、低压配电室中药材库房城镇以下的邮政信函和包裹分捡房、邮袋库、通信枢纽及其电信机房6工业用燃油、燃气锅炉房橡胶、塑料及其制品的库房客房数在50间以下的旅馆、饭店的公中 危 险 级共活动用房、多功能厅和厨房7各种电缆廊道粮食、食品库房、堆场体育场（馆）、电影院、剧院、会堂、 礼堂的观众厅8油淬火处理车间电脑、电视机、收录机等电子产

27、 品及家用电器库房住院床位在50张以下的医院的手术室、 理疗室、透视室、心电图室、药房、住 院部、门诊部、病历室9橡胶制品压延、成型和硫化厂房汽车、大型拖拉机停车库建筑面积在2000就以下的图书馆、展 览馆的珍藏室、阅览室、书库、展览厅10木工厂房和竹、藤加工厂房酒精度小于60度的白酒库房民用机场的检票厅、行李厅11针织品厂房和纺织、印染、化纤生产的干燥部位低温冷库二类高层建筑的写字楼、公寓楼12服装加工厂房、印染厂成品厂房高级住宅、别墅13麻纺厂粗加工厂房、毛涤厂选毛厂 房建筑面积在1000就以下的经营易燃易爆化学物品的商场、商店的库房及铺面14谷物加工厂房建筑面积在200就以下的公共娱乐场

28、所15卷烟厂的切丝、卷制、包装厂房老人住宿床位在50张以下的养老院16印刷厂的印刷厂房幼儿住宿床位在 50张以下的托儿所、幼儿园17电视机、收录机装配厂房学生住宿床位在100张以下的学校集体 宿舍18显像管厂装配工段烧枪间县级以下的党政机关办公大楼的会议室19磁带装配厂房学校教室、教研室20泡沫塑料厂的发泡、成型、印片、 压花部位建筑面积在500就下的车站和码头的候 车（船）室、行李房21饲料加工厂房百货楼、超市、综合商场的库房、铺面22地市级及以下的重点工程的施工现场民用燃油、燃气锅炉房23民用的油浸变压器室和高、低压配电室危险等级序号工业建筑民用建筑厂房和露天、半露天生产装置区库房和露天、

29、半露天堆场轻 危 险 级1金属冶炼、铸造、铆焊、热轧、锻造、热处理厂房钢材库房、堆场日常用品小卖店及经营难燃烧或非燃烧的建筑装饰材料商店2玻璃原料熔化厂房水泥库房、堆场未设集中空调、电子计算机、复印机等设备的普通办公室3陶瓷制品的烘干、烧成厂房搪瓷、陶瓷制品库房、堆场旅馆、饭店的客房4酚醛泡沫塑料的加工厂房难燃烧或非燃烧的建筑装饰材料库房、堆场普通住宅轻危 险 级5印染厂的漂炼部位原木库房、堆场各类建筑物中以难燃烧或非燃烧的 建筑构件分隔的并主要存贮难燃烧 或非燃烧材料的辅助房间6化纤厂后加工润湿部位丁、戊类液体储罐区、桶装库房、 堆场7造纸厂或化纤厂的浆粕蒸煮工段8仪表、器械或车辆装配车间9不燃液体的泵房和阀门室10金属（镁合金除外）冷加工车间11氟利昂厂房
