焊工证批准项目代号含义.doc

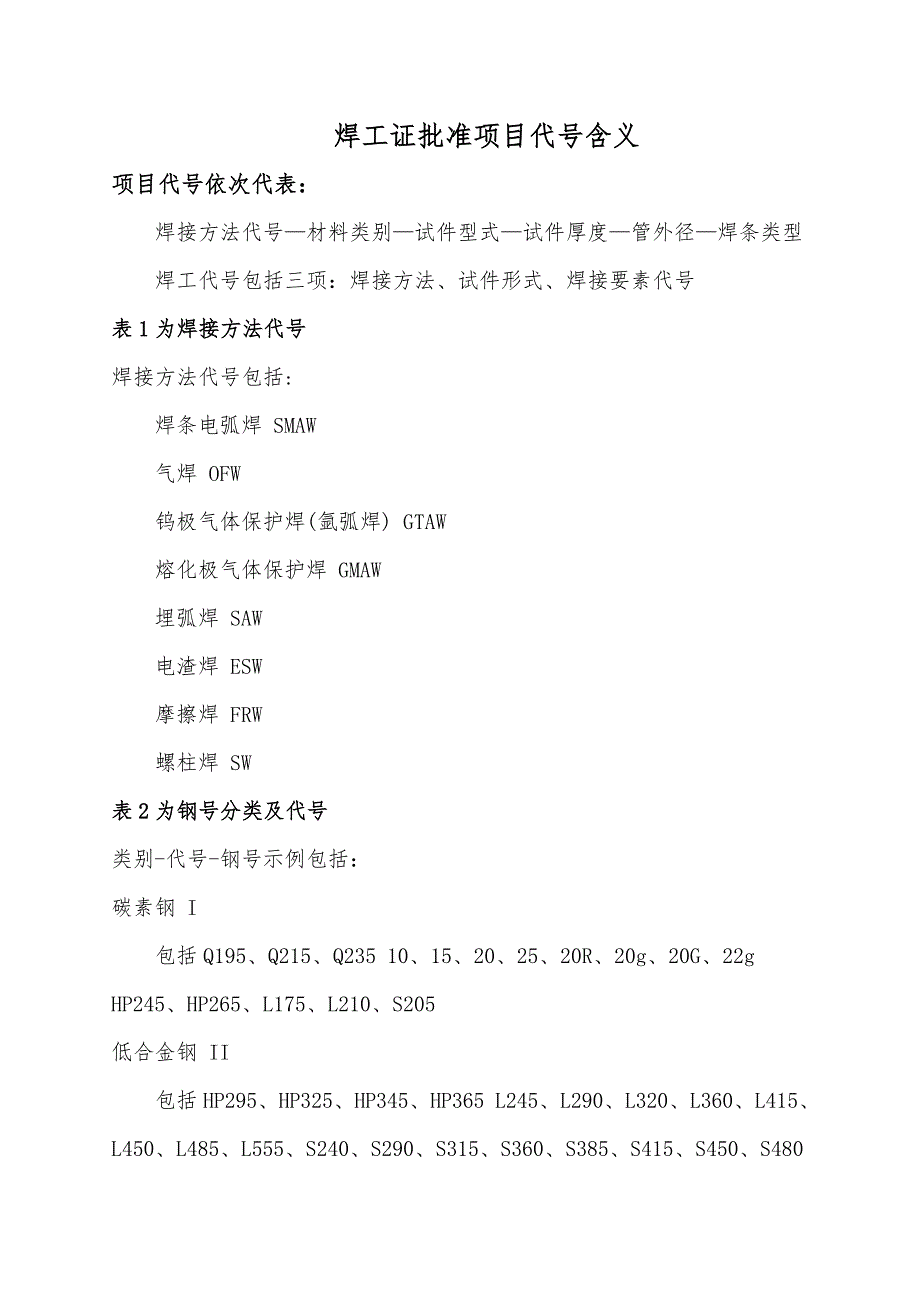

1、焊工证批准项目代号含义项目代号依次代表：焊接方法代号材料类别试件型式试件厚度管外径焊条类型焊工代号包括三项：焊接方法、试件形式、焊接要素代号表1为焊接方法代号焊接方法代号包括:焊条电弧焊 SMAW气焊 OFW钨极气体保护焊(氩弧焊) GTAW熔化极气体保护焊 GMAW埋弧焊 SAW电渣焊 ESW摩擦焊 FRW螺柱焊 SW表2为钢号分类及代号类别-代号-钢号示例包括：碳素钢 I包括Q195、Q215、Q235 10、15、20、25、20R、20g、20G、22g HP245、HP265、L175、L210、S205低合金钢 II 包括HP295、HP325、HP345、HP365 L245、L

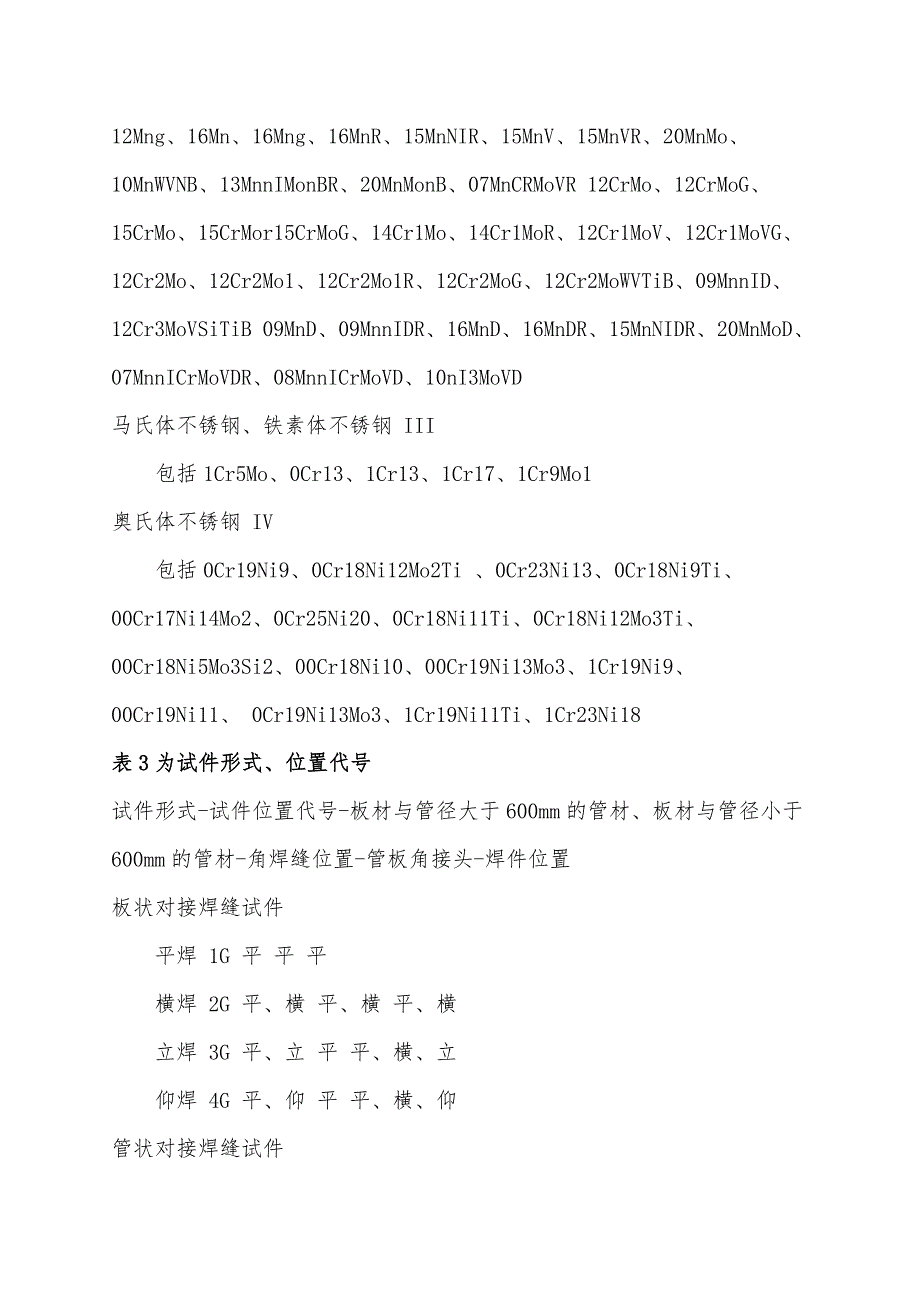

2、290、L320、L360、L415、L450、L485、L555、S240、S290、S315、S360、S385、S415、S450、S480 12Mng、16Mn、16Mng、16MnR、15MnNIR、15MnV、15MnVR、20MnMo、10MnWVNB、13MnnIMonBR、20MnMonB、07MnCRMoVR 12CrMo、12CrMoG、15CrMo、15CrMor15CrMoG、14Cr1Mo、14Cr1MoR、12Cr1MoV、12Cr1MoVG、12Cr2Mo、12Cr2Mo1、12Cr2Mo1R、12Cr2MoG、12Cr2MoWVTiB、09MnnID、12Cr

3、3MoVSiTiB 09MnD、09MnnIDR、16MnD、16MnDR、15MnNIDR、20MnMoD、07MnnICrMoVDR、08MnnICrMoVD、10nI3MoVD马氏体不锈钢、铁素体不锈钢 III 包括1Cr5Mo、0Cr13、1Cr13、1Cr17、1Cr9Mo1奥氏体不锈钢 IV 包括0Cr19Ni9、0Cr18Ni12Mo2Ti 、0Cr23Ni13、0Cr18Ni9Ti、00Cr17Ni14Mo2、0Cr25Ni20、0Cr18Ni11Ti、0Cr18Ni12Mo3Ti、00Cr18Ni5Mo3Si2、00Cr18Ni10、00Cr19Ni13Mo3、1Cr19Ni

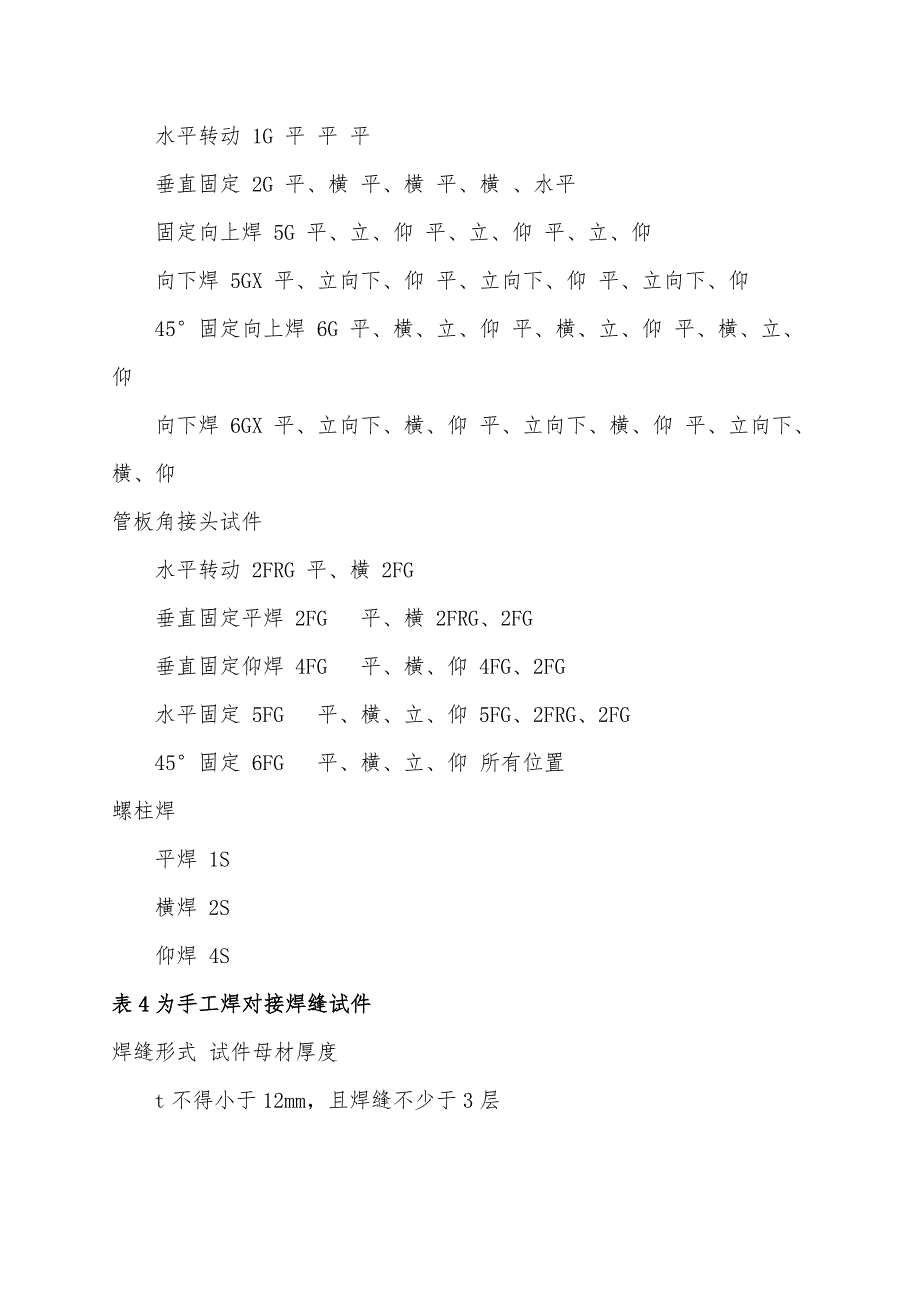

4、9、00Cr19Ni11、 0Cr19Ni13Mo3、1Cr19Ni11Ti、1Cr23Ni18表3为试件形式、位置代号 试件形式-试件位置代号-板材与管径大于600mm的管材、板材与管径小于600mm的管材-角焊缝位置-管板角接头-焊件位置板状对接焊缝试件平焊 1G 平 平 平 横焊 2G 平、横 平、横 平、横 立焊 3G 平、立 平 平、横、立 仰焊 4G 平、仰 平 平、横、仰 管状对接焊缝试件 水平转动 1G 平 平 平 垂直固定 2G 平、横 平、横 平、横 、水平固定向上焊 5G 平、立、仰 平、立、仰 平、立、仰 向下焊 5GX 平、立向下、仰 平、立向下、仰 平、立向下、仰

5、45固定向上焊 6G 平、横、立、仰 平、横、立、仰 平、横、立、仰 向下焊 6GX 平、立向下、横、仰 平、立向下、横、仰 平、立向下、横、仰 管板角接头试件水平转动 2FRG 平、横 2FG垂直固定平焊 2FG 平、横 2FRG、2FG垂直固定仰焊 4FG 平、横、仰 4FG、2FG水平固定 5FG 平、横、立、仰 5FG、2FRG、2FG45固定 6FG 平、横、立、仰 所有位置螺柱焊 平焊 1S 横焊 2S 仰焊 4S 表4为手工焊对接焊缝试件焊缝形式 试件母材厚度 t不得小于12mm，且焊缝不少于3层表5 手工焊管材对接焊缝试件表5-1手工焊管板角接头试件当S012时，t应不小于12

6、mm，且焊缝不得少于3层，S0为管板厚度。表6代表焊条类别、代号及适用范围焊条类别-焊条类别代号-相应型号-适用焊件的焊条范围钛钙型 F1 E03、GB/T5117、GB/T5118、GB/T983（奥氏体、双相钢焊条除外）纤维素型 F2 E10、E11、E10-X、E11-X F1、F2 钛型、钛钙型 F3 E（）-16、E（）-17 F1、F3 低氢型、碱性 F3J E15、E16、E18、E48、E15X、E16X、E18X 、E48X、E（）-15、E（）-16、E（）-17 F1、F3、F3J 钛型、钛钙型 F4 E（）-16、E（）-17 F4 GB/T983（奥氏体、双相钢焊条）碱性 F4J E（）-15、E（）-16、E（）-17 F4、F4J 表7焊接要素代号手工钨极气体保护填充金属焊丝 ：无 01、实芯 02、药芯 03机械化焊钨极气体保护自动稳压系统 ：有 04、无 05自动跟踪系统：有 06、无 07每面坡口内焊道 ：单道 08、多道 09
