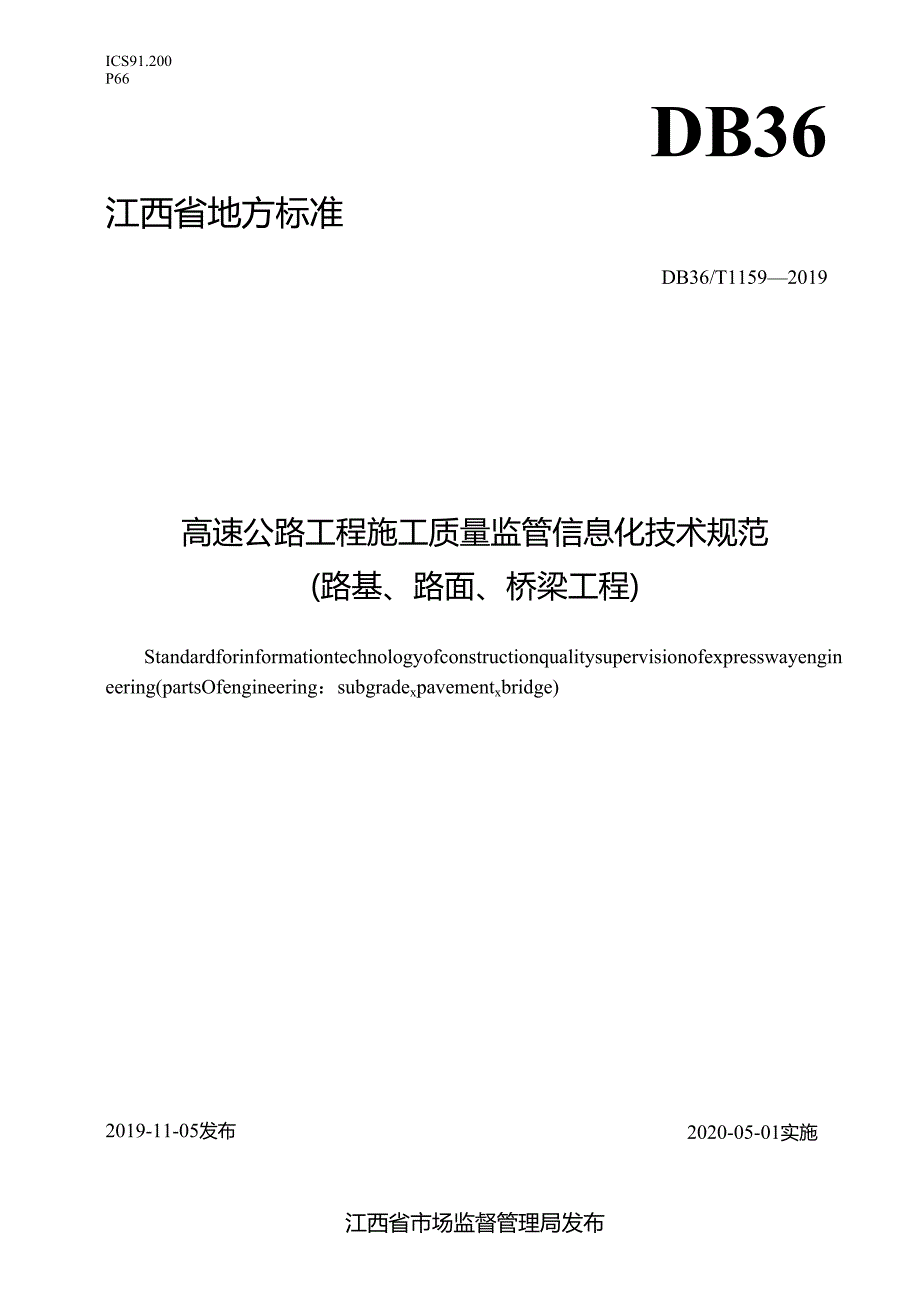

1、ICS91.200P66DB36江西省地方标准DB36/T11592019高速公路工程施工质量监管信息化技术规范(路基、路面、桥梁工程)Standardforinformationtechnologyofconstructionqualitysupervisionofexpresswayengineering(partsOfengineering：subgradexpavementxbridge)2020-05-01实施2019-11-05发布江西省市场监督管理局发布目次前言II1范围12规范性引用文件13术语和定义14路基连续压实控制系统45沥青路面质量信息系统H6桥梁结构物质量信息系统23

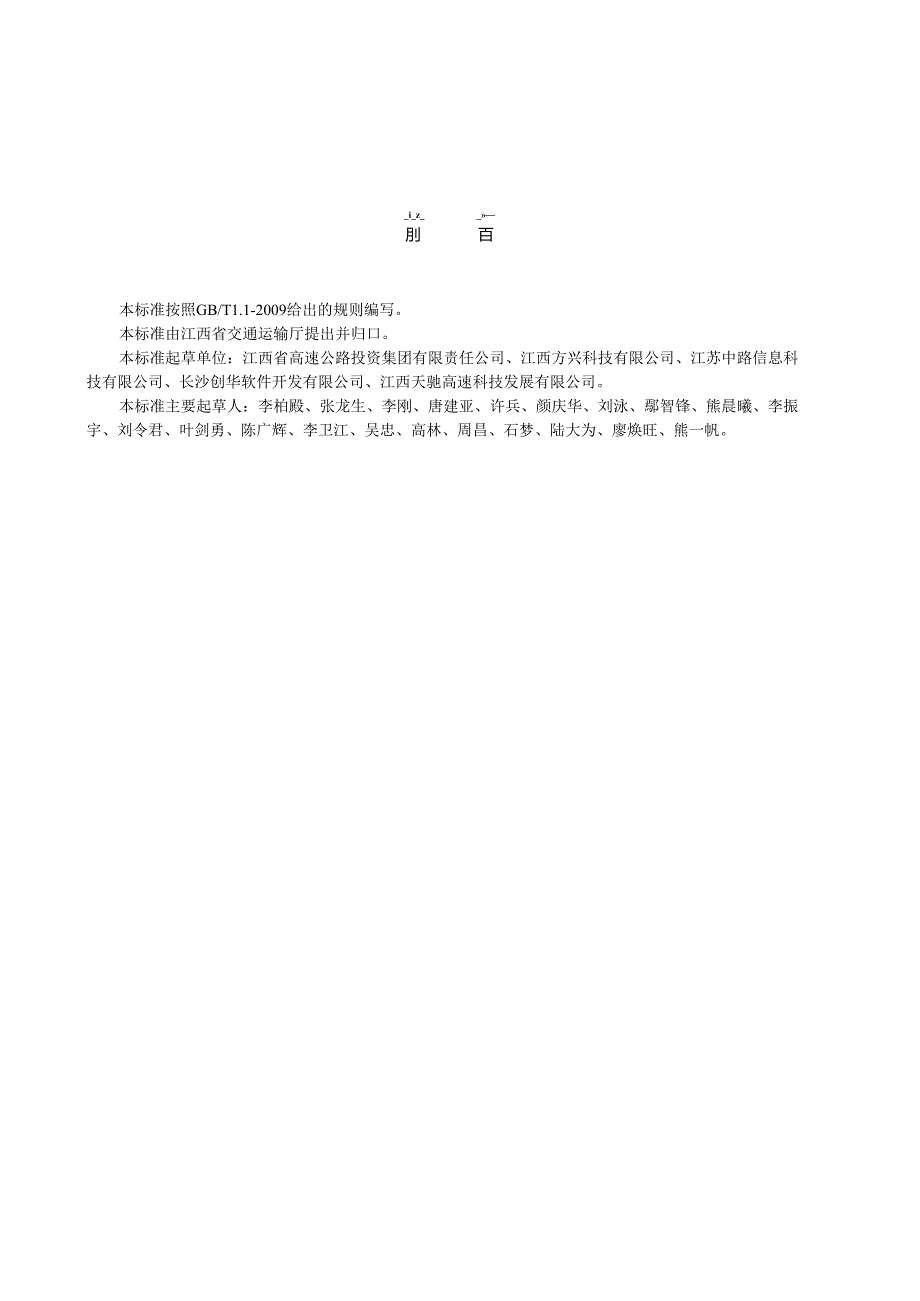

2、附录A（规范性附录）沥青路面质量监管关键指标阈值控制范围30附录B（规范性附录）桥梁结构物质量监管关键指标阈值控制范围33附录C（资料性附录）沥青路面质量监管关键指标分级控制阈值34附录D（资料性附录）路基压实信息管理平台输出报告35附录E（资料性附录）沥青路面施工信息管理平台输出报告37附录F（资料性附录）桥梁结构物施工信息管理平台输出报告39附录G（资料性附录）接口代码示例41条文说明43_i_z_刖百本标准按照GB/T1.1-2009给出的规则编写。本标准由江西省交通运输厅提出并归口。本标准起草单位：江西省高速公路投资集团有限责任公司、江西方兴科技有限公司、江苏中路信息科技有限公司、长沙
3、创华软件开发有限公司、江西天驰高速科技发展有限公司。本标准主要起草人：李柏殿、张龙生、李刚、唐建亚、许兵、颜庆华、刘泳、鄢智锋、熊晨曦、李振宇、刘令君、叶剑勇、陈广辉、李卫江、吴忠、高林、周昌、石梦、陆大为、廖焕旺、熊一帆。高速公路工程施工质量监管信息化技术规范（路基、路面、桥梁工程）1范围本标准规定了高速公路路基、沥青路面、桥梁结构物预制安装部分施工过程关键环节质量监管信息化的术语与定义、系统组成、系统功能、施工准备、数据采集与传输、平台功能与性能、质控预警及处理。为路基连续压实，沥青路面混合料拌和生产、运输、摊铺与压实，桥梁预制安装工程混凝土拌和生产、试验检测与运输等方面的数据采集、传输与
4、交换接口、数据存储提供了依据。本标准适用于江西省高速公路路基、沥青路面、桥梁结构物预制安装部分施工过程关键环节质量监管信息化。本规范的目的并非限制系统组成与功能、采集设备、开发语言，建议使用本规范及实践规则共同帮助参建单位实现最佳质量监管信息化。本规范中未涵盖的内容，请参照国家、行业相关规范。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T22080信息技术安全技术信息安全管理体系要求GB/T22081信息技术安全技术信息安全控制实践指南GB/T24405.1信
5、息技术服务管理第一部分：规范GB/T29264信息技术服务分类与代码GB/T31168信息安全技术云计算服务安全能力要求GB/T35319物联网系统接口要求JTGBOl公路工程技术标准JTGFlO公路路基施工技术规范JT/T1127公路路基填筑工程连续压实控制系统技术条件JTGF40公路沥青路面施工技术规范JTG/TF50公路桥梁施工技术规范JTGF80/1公路工程质量检验评定标准JTGE20公路工程沥青及沥青混合料试验规程JTGE30公路工程水泥及水泥混凝土试验规程JTGE42公路工程集料试验规程JTGE51公路工程无机结合料稳定材料试验规程JTGE60公路路基路面现场测试规程SJ/T114
6、40卫星导航差分格式3术语和定义下列术语和定义适用于本文件。1.1 1信息系统集成服务informationsystemintegrationservice基于业务需求提供的信息系统设计服务、集成实施服务，以及软硬件系统及业务正常运行提供的支持服务。1.2 2智能决策支持系统IDSSintelligentdecisionsupportsystem以管理科学、运筹学、控制论、行为科学为基础，利用人工智能在定性分析和不确定推力方面的优势，有效地支持决策过程中对半结构化和非结构化问题的求解，主要以数据库、知识库、方法库、模型库、推理机等子系统为基础构成多库系统结构。1.3 3范例推理CBRcaseb
7、asedreasoning根据目标范例获取历史源范例，并由源范例来指导目标范例求解的一种策略，是一种重复学习的方法。1.4质量预警qualityearlywarning属于质量风险管理的一个部分，通过采用合理的质量标准对项目质量进行预估与判断，对超出质量标准范围的内容及时向有关人员通过通信方式发出警告提示。1.5阈值threshold临界值，一个效应能够产生的最低值或最高值。1.6可用性availability在规定时刻或规定时间范围内，部件或服务执行要求功能的能力。注：可用性通常使用机构所使用的时间实际可用服务时间与约定服务时间的比例表示。1.7坐标系统coordinatesystem用于描
8、述物质存在的空间位置（坐标）的参照系。描述位置的一组数值，按坐标的维度一般分为一维坐标（公路里程碑）、二维坐标（笛卡尔平面直角坐标、高斯平面直角坐标）、三维坐标（大地坐标、空间直角坐标）。通过坐标系统，利用坐标描述或确定一个点独一无二的位置。1.8地理坐标系统geographiccoordinatesystem真实世界的坐标系统，确定地理空间实体在地区表面上位置的空间参考系统。1.9通用横轴墨卡托投影UTMuniversaltransversemercator一个基于度量的地理坐标系统，使用二维(2D)卡迪尔坐标系给地球表面确定位置。该系统将南纬80。和北纬84。N之间的地球分为60个区，经度
9、宽度每6度为一个带，每个区使用割线横墨卡托投影(尺度减少导致圆筒可以穿过地球模型)。从180。到西经174。是1区；从174。到东经180。，区域编号逐渐向东增加。3. 10全球导航卫星系统GNSSglobalnavigationsatellitesystem所有的卫星导航系统，能在地球表面或近地空间的任何地点为用户提供全天候的三维坐标和速度、时间信息的空间无线电导航定位系统。4. 11定位精度positionalaccuracy空间实体位置信息(通常为坐标)与其真实位置之间的接近程度。3.12实时动态RTKreal-timekinematic载波相位差分技术，是实时处理两个测量站载波相位观测
10、量的差分方法，将基准站采集的载波相位发给用户接收机，进行求差解算坐标。3.13车辆身份识别单元vehicleidentificationunit结合短程通信技术DSRC(DediCatedShortRangeCommUniCatiOnS)技术识别车辆身份，通过定位系统配合定位，跟踪车辆位置等信息的获取。3.14短程通信技术DSRCdedicatedshortrangecommunications智能运输系统领域中专门用于机动车辆在高速公路等收费点实现不停车自动收费EFC(EleCtroniCFeeColIeCtiOn)的技术，长距离RFID射频识别(又称电子标签E-tag)。3.15温度采集单
11、元temperaturegatheringunit通过温度采集设备采集当前作业面或者拌和站各材料温度等一系列数据进行传输分析。3.16集成数据远程采集单元remoteterminalunit从传感器和其它待测设备等模拟和数字被测单元中自动采集非电量或者电量信号，送到上位机中进行分析、处理。集成数据远程采集单元是结合基于计算机或者其他专用测试平台的测量软、硬件产品来实现灵活的、用户自定义的测量系统。3.17数据传输datatransmission在数据源和数据宿之间传送数据的过程，也称数据通信。3.18压实轨迹rollingtrack压路机在压实作业时的行走轨迹。4路基连续压实控制系统4.1系统
12、组成4.1.1总则连续压实控制系统由采集设备、路基压实信息管理平台组成。4.1.2采集设备组成采集设备由物联采集模块、定位模块、信号处理模块、网络传输模块、分析处理装置、显示装置等组成。4.1.3信息管理平台组成路基压实信息管理平台由压实信息接收软件、数据库、计算机和网络等组成。4.2系统功能4.2.1采集设备功能采集设备应具备下列功能：a）物联采集模块对振动压路机的振动频率进行实时监测；b）定位模块对压实速度、压实位置、压实遍数进行实时监测；c）定位模块具备接收机状态查询、网络客户端、移动网络、有线网络/蓝牙、服务器配置等功能；d）信号处理模块、网络传输模块对压实监控信息进行实时采集、处理、
13、存储、分析，生成不可修改的电子数据包，实现振动压路机群的压实数据数据共享，并以一定形式传输给路基连续压实信息管理平台；e）显示装置对采集设备实时采集的参数进行显示，给操作手提供施工指导；f）分析处理装置具备检验监控结果与常规检验结果一致性的功能；g）采集设备的系统接口应包括通信、数据采集、数据处理、协议转换等功能。4.2.2信息管理平台功能路基连续压实信息管理平台应具备下列功能：a）接收采集设备实时传输的压实相关信息；b）以数据库方式管理压实相关信息；c）对现场记录的压实相关信息进行二次处理；d）以数字和图形方式实时显示和管理压实度分布图、压实均匀性分布图、压实稳定性分布图和压实状态分布图等；
14、e）回放现场压实过程；f）将试验结果生成试验报告，报告内容应符合输出报告的要求，详见附录D；g）平台接口应包括通信、数据采集、数据处理、协议转换等功能。4.3技术要求4.3.1采集设备技术要求4.3.1.1 采集设备的模/数转换位数应不小于16位，采样频率应不小于400Hz。4.3.1.2 采集设备采用按键开机方式，外接直流电压使用范围为12DCV-36DCVo4.3.1.3 采集设备的振动压路机设备应满足以下条件：a）振动压路机的工作质量、振动轮分配质量、激振力、振动频率、振幅及压实速度等振动压实工艺参数应明确标识；b）振动压路机压实时的振动频率应保持稳定，波动范围不宜超过稳定值0.6Hz;
15、c）振动压路机的动态性能应稳定，线形范围振动幅值在（5100）ms2时的相对误差应不大于0.5%,振动频率在（5-120）HZ时的相对误差应不大于0.5%。4.3.1.4 采集设备的振动传感设备应满足以下条件：a）振动压路机的振动传感器输出的振动压实值与常规检验指标之间的相关系数应不小于0.70；4HX5-USSb）振动压路机的振动传感器应紧密牢固地垂直安装在振动压路机振动轮的内侧机架中心位置上，振动传感器安装位置示意如图1；3内机振动传感器安装位置示意C）振动传感器信号连接线应牢固地固定在振动压路机的机架上；d）振动传感器宜采用加速度传感器，灵敏度应不小于10mV（ms2）,频率响应应不大于
16、5kHz4.3.1.5 采集设备的定位模块应满足以下条件：a）定位传感器应支持实时动态RTK,尽可能采用高精度定位设备，动态测量精度在x、y和Z各方向应小于3cm；b）定位设备的RTK基准站布设应不少于3个，且地理数据的传输应遵守RTCM协议；c）采集设备的定位数据格式按照表1的要求显示存储日期、时间和X、Y、Z坐标；d）定位模块接收机状态一般包括可见卫星数、经纬度、高程、差分状态（差分、浮动、固定），一般在路基压实过程中，采集设备的卫星定位固定状态率299%；e）定位模块网络客户端通过网络接口协议设置，支持获取差分数据源。表1数据格式要求描述数据格式举例日期戳，MDDYY3/19/13时间戳
17、HHMMSS.SS21：46：22.96（21小时46分22.96秒）经度94.85920403纬度45.22777335高度909.854.3.1.6 采集设备的网络通信模块应满足以下条件：a）网络通信模块支持全网通；b）移动网络可实现移动网络模块当前拨号状态；c）有线网络用于设置采集设备的网络IP地址、子网掩码、网关、DNS。设置完成后，实现压实引导屏与其余采集设备之间数据的通信；d）服务器配置根据不同的服务器地址设置不同的数据传输路径，实现采集设备向服务器发送传感器数据；e）网络通信模块应包括以下接口：1） GNSS天线口连接外置GNSS天线；2） GPRS天线接口；3）数据输入/输出
18、接口，一般包括RS232、RS485、CAN总线；4） RJ45网络接口，可通过网络对机器进行配置；5） SIM卡槽，实现数据传输。D网络传输接口应受限于国家远程通信及信息传输的相关协议。4.3.1.7 采集设备显示装置采用压实引导屏，应满足以下要求：a）显示装置应牢固地安装在振动压路机驾驶室内的前侧，方便操作；b）设置压实引导屏的与采集设备RJ45网络接口的IP地址，实现数据可视化交互；c）压实引导屏应符合国家通用规范，能够承受车载运输过程中受到的振动，在所安装设备中正常工作，且平均无故障工作时间MTBF不低于I（XX）Oh。4.3.1.8 路基压实数据采集设备的安装位置如图2所示。WtVJ
19、rGlASSrf1.593区4.6.4施工日报查询信息管理平台提供逐日工作面的施工质量数据，评价路基压实质量效果，路基压实信息管理平台功能架构见图3。路基压实质量监管信息化平台实时数据查询历史数据查询施工班号振动压实值碾压高程碾压速度碾压轨迹碾压遍数施工口期施工桩号振动压实值碾压高程碾压速度碾压轨迹碾压遍数分层压实查询施工日报查询93碾压区94碾压区96碾压区工程名称开始、结束施工时间开始、结束施工桩号施工面枳碾压遍数压实均匀性碾压云图图3路基压实信息管理平台功能架构4.6.5数据接收与存储信息管理平台与采集设备对接，接收采集设备上传的数据，数据长期保存和调用。数据采集接口代码示例可以参考附录
20、G。4. 6.6数据开放共享信息管理平台建立开放性数据接口，便于其它平台系统互通共享。4. 6.7输出报告4.1.1.1 连续压实控制系统试验完成后应对试验结果进行处理，编制相应的试验报告。试验报告应由设备性能试验报告、相关性校验试验报告和压实过程控制试验报告组成。4.1.1.2 连续压实控制系统的试验报告应由压实信息管理平台自动生成，并符合下列要求：a）试验报告应以图形和数字方式显示；b）试验报告包含的压实状态分布图和压实程度分布图所显示的压实面长度宜为100m,压实面长度不足100m按实际长度显示；c）试验报告相关信息应采用易于读取和存储的数据格式；d）试验报告除应进行常规存档外，尚应进行
21、电子数据存档。4.1.1.3 设备性能试验报告应包括振动压路机振动率测试曲线、采集设备振动幅值特性测试曲线和振动频率特性测试曲线等。4.1.1.4 连续压实控制系统试验报告除应提供图形方式的压实状况外，还应包括下列与其相关的附加信息：a）工程信息：工程名称、文件编号、压实段起止里程、填筑宽度、填筑厚度、填筑层位、填料类型、压实面积、压实遍数、压实日期与时间等；b）加载信息：振动压路机工作质量、振动轮分配质量、激振力、振动频率、振幅、行驶速度等；c）质量信息：常规检验指标的合格值及对应的目标振动压实值，试验数据的最大值、最小值、极差、平均值、变异系数等统计量，振动压路机工作频率的最大值、最小值和
22、平均值,压实状态分组数及组间距统计直方图等。4.1.1.5 平台可输出报告见附录D。5沥青路面质量信息系统5. 1系统组成5. 1.1总则沥青路面质量信息系统由采集设备、沥青路面信息管理平台组成。5. 1.2采集设备组成采集设备由物联采集模块、定位模块、网络传输模块、信号处理模块、显示模块、控制模块等组成。5.1.3信息管理平台组成远程沥青路面信息管理平台由接收软件、数据库、计算机和网络等组成。5.2系统功能5.2.1采集设备功能5.2.1.1改性沥青生产数据采集设备应具备下列功能：a）温度传感器：采用耐磨式热电耦式温度传感器实时采集沥青发育温度；b）液位传感器：采用液位传感器测量沥青存储罐中
23、沥青液位的变化，实时采集沥青工作罐的液位变化;c）SBS称重传感器：通过称重传感器获取SBS改性剂重量，通过进一步计算得到聚合物与道路石油沥青的比例，即SBS掺量，实现实时采集批次改性沥青SBS掺量；d）与生产控制信息系统相联接的数据采集系统以及无线传输装置：改性沥青生产线上配有一套生产控制信息系统，将改性沥青生产过程中的信息通过生产控制信息系统进行采集、控制，获取监控沥青发育时间。生产控制信息系统加装无线传输装置，将有效信息进一步通过网络通信模块传输给信息管理平台；e）视频监控系统及无线传输装置：在生产现场按照视频监控设备，通过无线传输装置采集监控画面信息，并进一步通过网络通信模块传输给信息
24、管理平台，实时监控、采集生产图像；f）网络传输模块：遵从TCP/IP协议进行网络数据传输。5.2.1.2沥青运输数据采集设备应具备下列功能：a）定位模块：实时定位沥青运输车的地理位置，实时获取车辆位置信息、行驶速度；b）地磅称重系统：当运输车过磅时，通过地磅称重系统实时获取运输车重量记入磅房管理系统，自动采集运输车过磅重量，进一步传输至质量信息管理平台；c）网络通信模块满足521.1中的f）部分。5.2.1.3沥青试验检测数据采集设备应具备下列功能：a）沥青三大指标（针入度、软化点、延度）试验仪器：仪器自动采集沥青软化点、沥青针入度、沥青延度检测结果数据。仪器内置平板电脑或者配有计算机控制软件
25、内置试验数据处理软件，试验检测数据结果显示在内置平板电脑中，并对现有仪器设备进行改造，增加试验数据输出接口，通过网络传输至信息管理平台；b）网络传输模块：满足试验检测采集数据通过电脑连接装置，将测试结果向电脑客户端、信息管理平台传输。遵从TCP/IP协议进行网络数据传输。5.2.1.4水稳混合料拌和生产数据采集设备应具备下列功能：水稳拌和站数据采集系统以及无线传输装置。水稳拌和站都配有一套拌和生产控制信息系统，通过生产控制信息系统进行实时采集拌和生产过程中的水泥剂量、用水量、各料仓计量、水稳混合料拌和生产时间数据。并且通过在数据采集系统加装网络通信模块传输给信息管理平台，网络通信模块满足5.
26、2.1.1中的f）部分。5.2.1.5沥青混合料拌和生产数据采集设备应具备下列功能：a）沥青混合料拌和楼数据采集系统以及无线传输装置。沥青混合料拌和楼都配有一套拌和生产控制信息系统，实时采集拌和生产过程中的沥青混合料油石比、各材料用量、混合料级配、沥青集料加热温度、沥青混合料拌和生产时间、通过网络通信模块传输给信息管理平台；b）温度传感器：出料口安装温度传感器，采集混合料出料温度；c）网络通信模块满足521.1中的f）部分。5.2.1.6混合料运输数据采集设备应具备下列功能：a）射频识别技术设备（RFlD）以及电子标签：自动获取并记录装料时间、运输时间、卸料时间、开始摊铺时间、开始摊铺桩号、结
27、束摊铺时间、结束摊铺桩号；b）定位模块：实时采集车辆运输位置信息、行驶速度；c）网络通信模块满足521.1中的C）部分。5.2.1.7沥青混合料摊铺数据采集设备应具备下列功能：a）红外温度传感器：安装在摊铺机熨平板后侧，多个温度传感器横向分布，实时采集摊铺温度；b）激光测距传感器：一段钢制支架垂直固定于摊铺机熨平板上，顶端设有弹簧装置，可随着熨平板高度的变化进行伸缩；另一段钢制支架与垂直钢制支架以。角度固定于摊铺机上，且末端存在2个固定点，随着垂直钢制支架的伸缩，与摊铺机连接部位处角度不变化。激光测距传感器固定于垂直安置的钢制支架上，实时采集摊铺厚度；c）智能压实控制系统：获取压实遍数、振动频
28、率数据；d）定位模块：安装在摊铺机上，获取摊铺的位置信息、摊铺速度；e）网络传输模块：在摊铺机械上安装网络模块，包括定位接收电线、GPRS天线，将摊铺机械的定位信息传输至网络服务器，进一步传至信息管理平。网络通信模块满足521.1中的f）部分。5.2.1.8沥青混合料压实数据采集设备应具备下列功能：a）红外温度传感器：沥青路面的压实温度，通过在压实机械上加装红外传感器，实时测量路面温度；b）定位装置：通过定位设备数据采集转换得到压实桩号、压实速度、压实时间、轨迹、压实遍数;c）网络传输模块：在压路机械上安装网络模块，包括定位接收电线、GPRS天线，将摊铺机械的定位信息传输至网络服务器，进一步传
29、至信息管理平台。网络通信模块满足5.2.1.1中的f）部分。5.2.2信息管理平台功能5. 2.2.1改性沥青生产质量监管功能根据改性沥青生产批次，显示、分析逐批次采集的改性沥青生产发育温度、液位、发育时间、材料比例（聚合物与基质沥青的比例，如SBS掺量）、生产图像等信息。6. 2.2.2沥青运输质量监管功能根据沥青运输车次，显示、分析逐车次采集的运输重量、车辆行驶位置、车辆行驶速度、车辆运输轨迹。7. 2.2.3沥青试验检测质量监管功能根据沥青样品，显示、分析逐样品采集的沥青三大指标（针入度、软化点、延度）试验结果。8. 2.2.4水稳混合料拌和质量监管功能根据水稳混合料拌和生产量，显示、分
30、析逐盘采集的水稳混合料各料仓计量数据、水泥剂量、用水量、拌和时间等信息。9. 2.2.5沥青混合料拌和质量监管功能根据沥青混合料拌和生产量，显示、分析逐盘采集的沥青混合料的油石比、各材料用量、混合料级配、沥青加热温度、集料加热温度、拌和时间、沥青混合料出料温度等信息。10. 2.2.6沥青混合料运输质量监管功能根据沥青混合料运输车次，显示、分析逐车次采集的运输车辆开始运输时间、车辆运输轨迹、车辆行驶位置、车辆行驶速度、开始摊铺时间、开始摊铺桩号和结束摊铺时间等信息。11. 2.2.7沥青混合料摊铺质量监管功能根据每天沥青混合料摊铺施工过程，显示、分析摊铺作业过程中实时采集的摊铺温度、松铺厚度、
31、摊铺速度、摊铺时间、摊铺桩号、摊铺轨迹等信息。12. 2.2.8沥青混合料压实质量监管功能根据每天沥青压实施工过程，显示、分析每台压路机实时采集的压实作业过程中的压实温度、压实速度、压实桩号、压实轨迹、压实遍数、振动频率等信息的功能。13. 2.2.9数据接收与存储功能与采集设备对接，通过网络模块实时接收、传输采集设备上传的数据，并于平台上实现数据的长期存储和调用。数据采集接口代码示例可以参考附录G。5.3技术要求1.1 .1采集设备技术要求5.3 .1.1改性沥青生产数据采集设备要求如下：a）采集设备的采集精度及稳定性应符合下列要求：1）温度采集范围：O-3OOC,温度采集精度：+C;2）数
32、据采集准确度：传输丢包W1/10000条；3）数据上传时长W5s；4）网络通信模块支持全网通，遵从TCP/IP协议；5）支持虚拟数据专用网；6）支持DNS动态获取，防止服务器导致的设备宕机；7）支持断网数据传输功能；8）具有运行状态、电源异常状态告警指示，以及电源欠压、过压、短路保护等功能;9）平均无故障时间50000h;10）防护等级达IP65以上。b）改性沥青生产数据采集设备的安装位置如图4所示。图4改性沥青生产数据采集设备安装位置示意图5.3.1.2沥青运输数据采集设备要求如下：a）采集设备的采集精度及稳定性应符合下列要求：1）定位设备位置采集频率21点min,位置偏差与实测值5m,98%置信度;2）采集设备传输稳定性与网络要求见5.3.1.1中a2-al部分。b）沥青运输数据采集设备的安装位置如图5所示。现第IB-IjRFIDtfNtISD2（电标百B-3:定位慌mBGPStJWID-5RfIMtt图10混合料运输数据采集设备安装位置示意图5.3.1.7 沥青混合料摊铺数据采集设备要求如下：a）采集设备的采集精度及稳定性应符合下列要求：1）红外温度传感器精度为Wl,采集范围为0-
