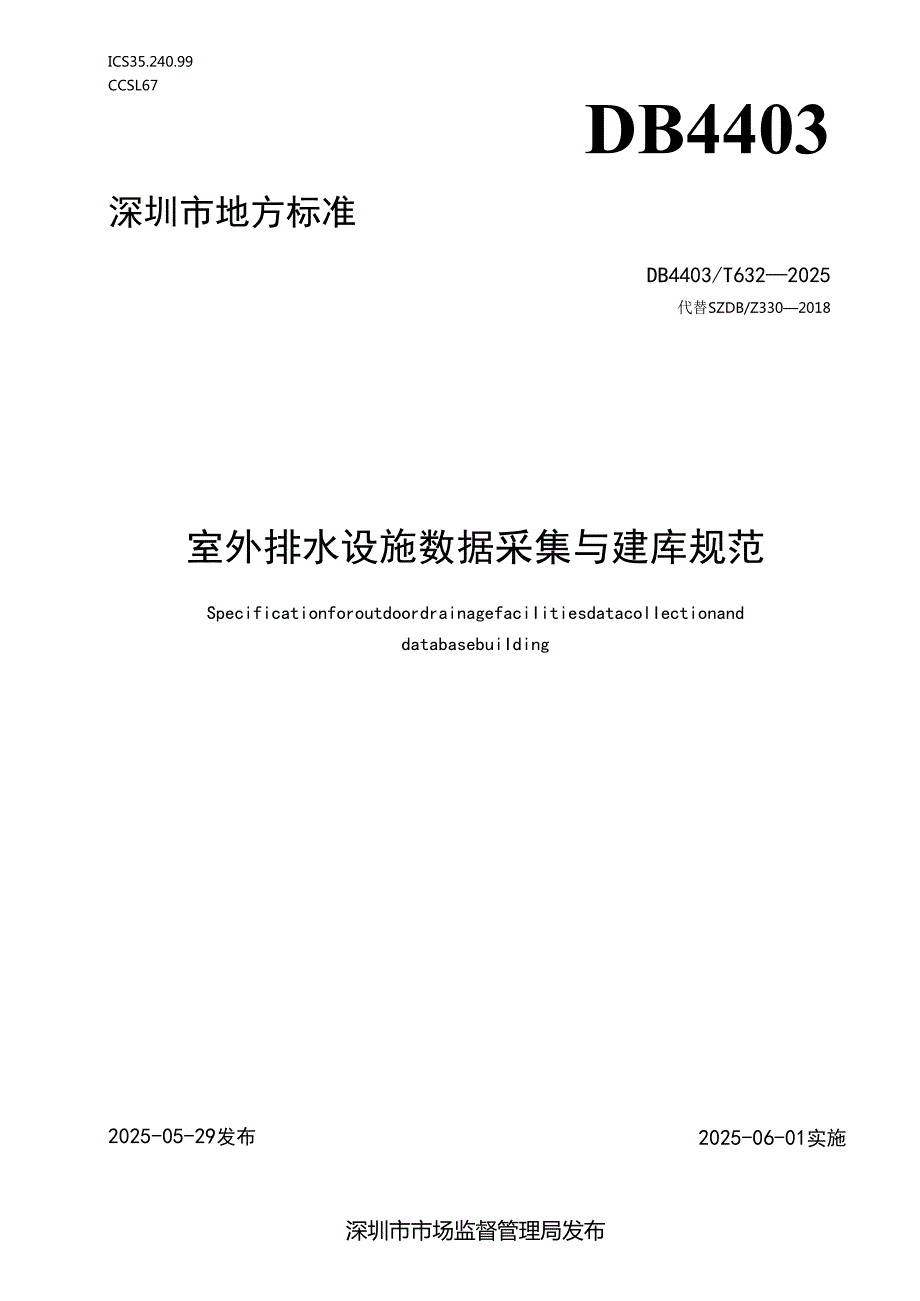

1、ICS35.240.99CCSL67DB4403深圳市地方标准DB4403/T6322025代替SZDB/Z3302018室外排水设施数据采集与建库规范SpecificationforoutdoordrainagefaciIitiesdatacolIectionanddatabasebuiIding2025-06-01实施2025-05-29发布深圳市市场监督管理局发布目次前言II1范围12规范性引用文件13 术语和定义14 总体要求25数据采集26数据库设计57数据管理与应用5附录A（规范性）室外排水设施属性数据表7附录B（规范性）室外排水设施监测、检测、养护数据表35附录C（规范性）室外排

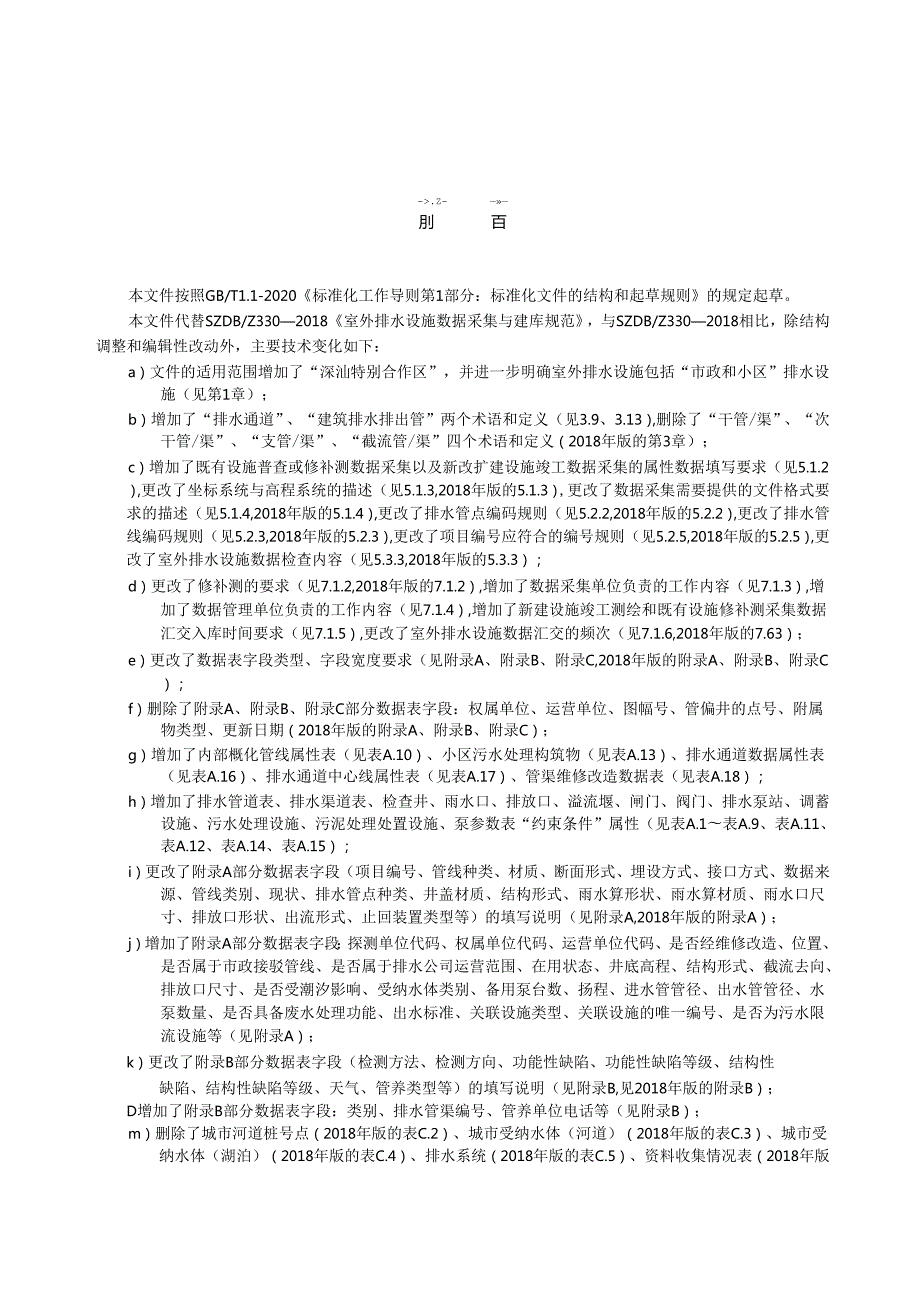

2、水设施相关要素属性数据表39附录D（规范性）室外排水设施数据分层及数据表说明45附录E（规范性）排水管线（点）类别、排水面代码47附录F（资料性）排水分区编码、单位代码48附录G（资料性）深圳市街道行政区划代码53附录H（规范性）室外排水设施图例56附录I（资料性）管线（点）对象编码58-.Z-刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替SZDB/Z3302018室外排水设施数据采集与建库规范，与SZDB/Z3302018相比，除结构调整和编辑性改动外，主要技术变化如下：a）文件的适用范围增加了“深汕特别合作区”，并进一步明确室

3、外排水设施包括“市政和小区”排水设施（见第1章）；b）增加了“排水通道”、“建筑排水排出管”两个术语和定义（见3.9、3.13）,删除了“干管/渠”、“次干管/渠”、“支管/渠”、“截流管/渠”四个术语和定义（2018年版的第3章）；c）增加了既有设施普查或修补测数据采集以及新改扩建设施竣工数据采集的属性数据填写要求（见5.1.2）,更改了坐标系统与高程系统的描述（见5.1.3,2018年版的5.1.3）,更改了数据采集需要提供的文件格式要求的描述（见5.1.4,2018年版的5.1.4）,更改了排水管点编码规则（见5.2.2,2018年版的5.2.2）,更改了排水管线编码规则（见5.2.3,

4、2018年版的5.2.3）,更改了项目编号应符合的编号规则（见5.2.5,2018年版的5.2.5）,更改了室外排水设施数据检查内容（见5.3.3,2018年版的5.3.3）；d）更改了修补测的要求（见7.1.2,2018年版的7.1.2）,增加了数据采集单位负责的工作内容（见7.1.3）,增加了数据管理单位负责的工作内容（见7.1.4）,增加了新建设施竣工测绘和既有设施修补测采集数据汇交入库时间要求（见7.1.5）,更改了室外排水设施数据汇交的频次（见7.1.6,2018年版的7.63）；e）更改了数据表字段类型、字段宽度要求（见附录A、附录B、附录C,2018年版的附录A、附录B、附录C）

5、f）删除了附录A、附录B、附录C部分数据表字段：权属单位、运营单位、图幅号、管偏井的点号、附属物类型、更新日期（2018年版的附录A、附录B、附录C）；g）增加了内部概化管线属性表（见表A.10）、小区污水处理构筑物（见表A.13）、排水通道数据属性表（见表A.16）、排水通道中心线属性表（见表A.17）、管渠维修改造数据表（见表A.18）；h）增加了排水管道表、排水渠道表、检查井、雨水口、排放口、溢流堰、闸门、阀门、排水泵站、调蓄设施、污水处理设施、污泥处理处置设施、泵参数表“约束条件”属性（见表A.1表A.9、表A.11、表A.12、表A.14、表A.15）；i）更改了附录A部分数据表字

6、段（项目编号、管线种类、材质、断面形式、埋设方式、接口方式、数据来源、管线类别、现状、排水管点种类、井盖材质、结构形式、雨水算形状、雨水算材质、雨水口尺寸、排放口形状、出流形式、止回装置类型等）的填写说明（见附录A,2018年版的附录A）；j）增加了附录A部分数据表字段：探测单位代码、权属单位代码、运营单位代码、是否经维修改造、位置、是否属于市政接驳管线、是否属于排水公司运营范围、在用状态、井底高程、结构形式、截流去向、排放口尺寸、是否受潮汐影响、受纳水体类别、备用泵台数、扬程、进水管管径、出水管管径、水泵数量、是否具备废水处理功能、出水标准、关联设施类型、关联设施的唯一编号、是否为污水限流设

7、施等（见附录A）；k）更改了附录B部分数据表字段（检测方法、检测方向、功能性缺陷、功能性缺陷等级、结构性缺陷、结构性缺陷等级、天气、管养类型等）的填写说明（见附录B,见2018年版的附录B）；D增加了附录B部分数据表字段：类别、排水管渠编号、管养单位电话等（见附录B）；m）删除了城市河道桩号点（2018年版的表C.2）、城市受纳水体（河道）（2018年版的表C.3）、城市受纳水体（湖泊）（2018年版的表C.4）、排水系统（2018年版的表C.5）、资料收集情况表（2018年版的表。11）；n）增加了特征点、排水分区、设施空间范围、排水户、水浸点数据表、XY曲线参数表“约束条件”属性（见表C.

8、1表C.6）；o）更改了附录C部分数据表字段（项目编号、排水管点种类、数据来源、可见性、探测单位代码、管点类别、现状、权属单位代码、运营单位代码、分区类型、排水预处理方式、情况描述、所属设施的唯一编码等）的填写说明（见附录C,2018年版的附录C）；P）增加了附录C部分数据表字段：井底高程、是否属于排水公司运营范围、在用状态、许可证开始日期、许可证结束日期、备案日期、备案编号、排水户类别、管理级别、是否列入重点排污单位目录、接入检查井类型等（见附录C）；q）增加了小区污水处理构筑物、排水通道中心线、内部概化管线、排水通道的空间要素类型和数据表名称（见表D.1）,删除了城市受纳水体（河道）、城市

9、受纳水体（湖泊）的空间要素类型和数据表名称（2018年版的表D.1）,增加了排水通道、管渠维修改造数据表的属性数据表名和说明（见表D.2）、删除了资料收集情况表的属性数据表明和说明（2018年版的表D.2）；r）增加了“排水”管线（点）大类的“截流”管线（点）小类和代码，将“城市受纳水体（湖泊）”排水面名称修改为“排水通道”（见附录E）；s）更改了深圳市街道行政区划代码（见表G.1,2018年版的表F.1）；t）增加了“排水管线”要素中“截流”类别的图例、图例宽度与颜色（见附录H）；增加了“检查井”要素中“合流检查井”与“截流检查井”类别的图例、图例宽X高与颜色（见附录H）；增加了“小区污水处

10、理构筑物”要素的类型、图例、图例宽X高与颜色（见附录H）；删除了“河道桩号点”要素的图例、图例宽X高与颜色（见附录H）。本文件由深圳市水务局提出并归口。本文件起草单位：深圳市水务局、深圳市水务（集团）有限公司、新地中联工程设计有限公司、深圳市宝安排水有限公司、深圳市龙岗排水有限公司、深圳市龙华排水有限公司、深圳市坪山排水有限公司、中电建水环境科技有限公司、中国兵器工业北方勘察设计研究院有限公司、深圳市厚德检测技术有限公司。本文件主要起草人：徐展涛、赵吉、张剑、刘旭辉、李鸿鸣、张治、李浩、胡巍、张明、韩倩、陈泽霖、江楠、武君益、张俊武、张德浩、钟艳萍、李丹、姚杰锋、余蓝、张毅、张玉宝、任磊、廖吉

11、斯、闫海龙、张宝东、白帆、徐艳高、周豪乐、张佳乐、吴元紧、赵爽、岳磊、曾祥贤、罗京。本文件及其所代替文件的历次版本发布情况为：2018年首次发布为SZDB/Z3302018；本次为第一次修订。室外排水设施数据采集与建库规范1范围本文件规定了室外排水设施及相关对象数据采集、数据库设计、数据管理与应用的要求。本文件适用于深圳市（含深汕特别合作区）市政和小区的室外排水设施及相关对象（如维修改造、水质水量监测、内窥检测、管网养护、设施空间范围、排水户）数据采集、检查、录入、应用、更新与数据库的建设、管理。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用

12、文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T24356测绘成果质量检查与验收GB50014室外排水设计标准GB/T50125给水排水工程基本术语标准GB/T51187城市排水防涝设施数据采集与维护技术规范CJJ/T8城市测量规范CJJ61城市地下管线探测技术规程CJJ181城镇排水管道检测与评估技术规程DB4403/T587地下管线数据规范3术语和定义GB/T24356、GB50014、GB/T50125、GB/T51187CJJ/T8、CJJ61、CJJ181、DB4403/T587界定的以及下列术语和定义适用于本文件。3.1

13、室外排水设施outdoordrainagefacilities室外排水工程中的管道、构筑物和设备等的统称。3.2排水管点drainagePoint空间要素类型为点要素的对象。3.3排水管线drainageIine空间要素类型为线要素的对象。3.4排水面drainagearea空间要素类型为面要素的对象。检查井manhoIe排水管中连接上下游管道并供养护工人检查、维护或进入管内的构筑物。注：按照功能不同又能分为普通检查井和接户井、闸阀井、溢流井、倒虹井、透气井、压力井、检测井、拍门井、截流井、水封井、跌水井、沉砂井等特殊检查井。3.6雨水口inlet用于收集地面雨水的构筑物。3.7排放口outl

14、et将雨水或处理后的污水排放至水体的构筑物。注：雨水管道末端未修建构筑物直接排入水体或排水通道的，数据采集时在雨水管道末端设置排放口管点，并采集相应的信息。3.8特征点featurepoint在排水管线、压力管道测量过程中为表示管线转弯、断面变化、材质改变、坡度变化、管道连接等而设置的特征节点。3.9排水通道drainagechanneI汇集多个雨水系统的雨水并行泄至下游河、湖、海等水体的沟、渠、箱涵等天然或人工雨水通道，或不同污水系统间转输污水的通道。3.10排水户draininghousehoIds向公共排水设施排水的用户。3.11地理信息系统geographicinformationsy

15、stemofdrainagefaciIities利用地理空间信息与属性数据相结合技术，为排水设施空间与属性数据管理提供显示、编辑、查询、统计等功能的排水设施数据管理系统。3.12拓扑关系topologicalreIationofdrainagefaciIities各排水设施之间的空间关联关系。3.13建筑排水排出管buiIdingdrain,outIetpipe从建筑物内至室外检查井的排水横管段。4总体要求新建、改建、扩建的室外排水设施应按照附录A附录C的要求进行竣工测绘与内窥检测，并将采集数据录入排水行业数据库。5数据采集5.1 一般规定5. 1.1室外排水设施数据采集的范围包括：室外排水设

16、施数据，室外排水设施的监测、检测、养护数据，与室外排水设施相关对象的数据。6. 1.2数据采集的内容及数据格式应按照附录A附录C的规定执行。既有设施普查或修补测数据采集，属性数据按“约束条件”要求填写，若存在废弃设施，应在对应设施属性表中明确废弃状态；新改扩建设施竣工数据采集，全部属性数据均应填写。7. 1.3数据采集的平面系统使用2000国家大地坐标系、高程系统使用1985国家高程基准。8. 1.4采集的数据成果格式为基于地理信息系统的FileGeodatabase（*.gdb）或者PersonalGeodatabase（*.mdb）文件，宜一并提供图纸格式（DWG）图形文件。5. 1.5数

17、据采集应委托具有测绘资质的单位或机构承担。6. 2编码规则6.1.1 室外排水设施及相关要素分为点、线、面三种空间要素类型，各设施的空间要素类型应符合表D.1中的规定。6.1.2 每个排水管点赋予唯一的标识码，排水管点的编码规则符合以下规定：a）排水管点编码由管点小类代码、数据汇交单位代码、采集年份、街道代码、汇交顺序号以及排水管点顺序号的20位字符构成，编码规则应符合图1的规定；b）管点小类代码用于表示管点种类，应符合表E.1中的规定；c）数据汇交单位代码见表F.3；d）采集年份（如24,表示2024）；e）街道代码用于表示管点所在位置，取街道行政区划代码的后5位，具体见表G.1；f）汇交顺

18、序号由管理单位或建设单位按照汇交次数的顺序编号，如01表示管理单位或建设单位第一次汇交的室外排水设施数据采集的成果数据；g）排水管点顺序号，排水管点在所处工程项目范围内的顺序编号。超出顺序号范围时，应分批汇交。XXXXXXXXXXXXXXXXXXXXI排水管点顺序号，5位数字正交顺序号，2位数字街道代码，5位数字采集年份，2位数字一数据汩交单位代码,1位字母+3位数字管点小类代码，2位字母图1排水管点编码规则5.2.3 每条排水管线赋予唯一的标识码，排水管线的编码规则符合以下规定：a）排水管线编码由管线小类代码、数据汇交单位代码、采集年份、街道代码、汇交顺序号、起点管点序号以及终点管点序号的2

19、5位字符构成，编码规则应符合图2的规定；b）管线小类代码用于表示管线种类，应符合表E.1中的规定；c）数据汇交单位代码见表F.3；d）采集年份（如24,表示2024）；e）街道代码用于表示管点所在位置，取街道行政区划代码的后5位，具体见表G.1；f）汇交顺序号由管理单位或建设单位按照汇交次数的顺序编号，如01表示管理单位或建设单位第一次汇交的室外排水设施数据采集的成果数据；g）起点排水管点顺序号为起点排水管点编码最后5位顺序编号（见5.2.2）,超出顺序号范围时，应分批汇交；h）终点排水管点顺序号为终点排水管点编码最后5位顺序编号（见5.2.2）,超出顺序号范围时，应分批汇交。XXXXXXXX

20、XXXXXXXXXXXXXXXXXI终点排水管点顺序号，5位数字起点排水管点顺序号，5位数字泊交顺序号，2位数字街道代码,5位数字采集年份，2位数字T三E单位代码，1位字母+3位数字管线小类代码,2位字母图2排水管线编码规则5.2.4 每个排水面赋予唯一的标识码，排水面的编码规则符合以下规定：a）排水面编码由字母A、排水面代码以及排水面顺序号的11位字符构成，编码规则应符合图3的规定；b）排水面代码，用于表示排水面种类，应符合表E.2中的规定；c）排水面顺序号，按照录入数据库的先后顺序从小到大进行编号。AXXXXXXXXXXI顺序号，8位数字-排水面代码，2位数字-字母A图3排水面编码规则5.

21、2.5数据采集项目应进行编码，项目编码应符合DB4403/T5872025中5.1关于项目编码规则的规定。5.3数据采集、检查的质量要求1.1.1 1对于已有资料的室外排水设施数据采集满足以下要求：a）所采集数据的平面系统和高程系统应满足5.1.3的要求；b）采集的数据应符合附录A附录C中规定的数据内容和格式要求；c）对于同一设施不同数据来源的数据，应对数据的准确性进行甄别，保留正确的设施数据；d）采集的数据成果应按照5.3.3的要求进行检查，并能正确导入排水行业数据库。1.1.2 对于现场采集的室外排水设施数据满足以下要求：a）采集的数据成果应符合附录A附录C中规定的数据内容和格式要求；b）

22、现场采集数据的平面精度、高程精度、设施漏测率、测量错误率应符合CJJ61等规范关于探查工作与测绘成果质量检验的规定；c）采集的数据成果应按照5.3.3的要求进行检查，并能正确导入排水行业数据库；d）应按照GB/T24356的有关规定，对采集的数据成果进行检查验收与质量评定，数据成果应经权属单位或管理部门的检查验收。1.1.3 为保证室外排水设施数据属性字段完整、准确，拓扑关系清晰，室外排水设施数据检查应包含以下内容：a）检查提交的数据是否符合附录A附录C中对字段名称、填写内容、数据格式的规定；b）检查排水管点、排水管线、排水面的标识码是否唯一；c）检查排水管点、排水管线之间的拓扑关系是否正确；

23、d）检查数据的接边情况；e）检查数据高程、平面坐标、设施属性等是否存在异常值；f）检查重合节点和管渠；g）检查孤立节点和管渠；h）检查同一类别排水面是否重叠。6数据库设计6.1室外排水设施数据库设计应遵循系统性、可扩展性、安全性等原则，采用地理信息系统技术设计。6.2室外排水设施数据库结构设计应符合附录A附录C中的有关规定。6. 3室外排水设施及相关要素的数据分层应符合表D.1中的规定，在室外排水设施数据库中对空间数据进行分层存储。6.4室外排水设施及相关要素属性数据表的关联关系应符合表D.2中的规定。6. 5室外排水设施的图例应符合附录H的要求。7. 6室外排水设施数据库应符合5.3.3所述

24、的数据检查功能。7数据管理与应用7.1数据管理7. 1.1室外排水设施数据的管理应基于地理信息系统技术开展。7. 1.2数据采集委托单位包括排水设施建设单位和排水设施运营单位。新建、改建、扩建排水设施数据应由排水设施建设单位组织开展数据采集工作，排水设施运营单位发现排水设施在库数据与现场实际不一致的，应进行修补测。7. 1.3数据采集单位负责现场数据采集和内业数据处理工作。7. 1.4数据管理单位包括区级和市级数据管理单位，应对数据质量开展检查工作。7. 1.5新建设施竣工测绘和既有设施修补测采集的数据，应在测绘工程结束后3个月内汇交入库。7. 1.6室外排水设施数据应定期汇交，更新频率每季度

25、不应小于1次。8. 1.7室外排水设施数据的采集、检查与录入应按照图4规定的工作流程进行：启动程序排水设施建设单位：排水设施运营单位：新建、改建、扩建排水设施排水设施运营过程中数据的数据的采集采集及数据修补测提出数据采集任务单数据采集单位：L现场数据采集2.内业数据处理数据采集委托单位数据采集单位提交检查工作结束数据管理单位图4数据采集、检查与录入工作流程图7.1.8室外排水设施数据应经数据检查合格后导入排水行业数据库。7.2数据应用7.2.1室外排水设施数据的应用应执行行政主管部门规定的保密制度。7.2.2室外排水设施数据应用单位应每隔半年向数据管理单位提供数据使用过程中发现的数据问题清单。

26、附录A（规范性）室外排水设施属性数据表表A.1表A.18给出了室外排水设施属性数据。表A.1排水管道表序P英文字段名中文字段名类型宽度小数位约束条件说明1Prj_No项目编码字符12一必填见5.2.52Prj_Name项目名称字符50必填填写管线普查或管线竣工测量或动态修补测项目名称3Lno排水管道唯一编号字符25一必填见5.2.34Grade管道级别短整型一必填填写1,2,3。I-干管；2-次干管；3-支管5S_Point起点管线点号字符20一必填起点管点号6SDeep起点管线埋深双精度一2必填起点管线埋深，单位m7In_Elev起点管内底标高双精度一2必填起点管内底标高，单位m8E_Poi

27、nt线点管线点号八、l=tlis-J字符20一必填终点管点号9EDeep终点管线埋深双精度2必填终点管线埋深，单位In10Out_Elev终点管内底标高双精度一2必填终点管内底标高，单位m11SewageSystem_ID所在污水分区字符11一必填所在污水分区名称，见表F.112StormSystem_ID所在雨水分区字符11一必填所在雨水分区名称，见表F.213Type管线种类字符2一必填填写HS（合流），JW（截流），YS（雨水），WS（污水）14Code对象编码字符6一必填见表T.115Pressure_Type压力类型短整型一一必填填写1,2,3o1-重力；2-压力；3-其他16Inv

28、ert_SiIphon是否倒虹管短整型一一必填填写0,Io0-否；1-是17Material材质短整型一一必填填写1,2,3,4,5,6,7,8,9,10,11,1-混凝土管；2-钢筋混凝土管；3-陶土管；4-PE（聚乙烯）管；5-HDPE（高密度聚乙烯）管；6-UPVC管；7-铸铁管；8-玻璃钢夹砂管；9-钢管；IO-石棉水泥管；II-其他18ServiceLife材质使用寿命短整型必填根据材质填写最长使用年限19ShapeType断面形式短整型必填填写1,20I-圆形；2-其他20PSize管径短整型必填管径或断面尺寸，单位三121PipeLength管线长度双精度一2必填管线长度，单位m

29、表AJ排水管道表（续）序D英文字段名中文字段名类型宽度小数位约束条件说明22FlowDir流向字符1一必填流向（“+”起点到下一点；”下一点到起点）23EmBed埋设方式短整型一一一填写1,2,3,4,50卜开槽埋管;2-顶管；3-盾构；4-拖拉管；5-其他24Interface接口方式短整型填写1,2,3。I-柔性接口（沥青类、橡胶圈等）；2-刚性接口（素混凝土、带钢细石混凝土等）；3-其他25Restoration是否经维修改造短整型必填填写0,Io0-否；1-是。注：维修改造一般指整段拆除重建或整段修复。若填写b则需要填写表A.18管渠维修改造数据表26Address地址字符80一一所在

30、地址（道路名称）27PointPosition位置短整型一一必填填写1,2,3,4,5o1-人行道；2-车行道；3-辅道；4-绿化；5-其他28DataSource数据来源短整型一一一填写1,2,3,4,5I-普查；2-修补测;3-竣工测量；4-图解；5-其他29SUnit探测单位代码字符4一必填探测单位代码见DB4403/T58730SUnitName探测单位字符50一一探测单位名称31SDate探测日期日期一一必填填写年、月、日之间用“一”连接，如：2010-03-1032MDate埋设日期日期必填埋设日期，填写年、月、日之间用“-”连接，如：2010-03-10；若日期不清，可根据排水设

31、施的现场情况填写1990-01-01/2000-01-01/2010-01-0133Plan是否按规划短整型一一填写0,Io0一管;1-是34Line_Type管线类别短整型一一必填填写1,2,3,4,5,6,7,8。I-市政公用管线；2-住宅小区管线；3-居住功能为主的城中村管线；4-商住混合小区管线；5-工业物流区管线；6-商业服务区管线；7-公共建筑区管线；8-建筑排水排出管。注：小区总口与市政检查井连接的管线一般属于市政公用管线35Connection是否属于市政接驳管线短整型一一必填填写0,Io0-否；1-是。注：若管线类别选择“市政公用管线”，则填写此项。“市政接驳管线”指小区总口

32、与市政检查井连接的管线表A.1排水管道表（续）序英文字段名中文字段名类型宽度小数位约束条件说明36ExcIusive_0peration是否属于排水公司运营范围短整型一一必填填写0,Io0-否；1-是37Status现状短整型一一必填填写0,1,2。O-在用；I-废弃未拆除；2-废弃已拆除38Status_lnllse在用状态短整型一一一填写0,1,2。O-新建;I-改建;2-扩建。注：现状为“在用”时填写39Ename所属工程名称字符50一所属建设工程名称40DesignDept设计单位字符50一一设计单位名称41ConsterDept施工单位字符50施工单位名称42Belong权属单位代码

33、字符4必填权属单位代码。见表F.343Operator运营单位代码字符4必填运营单位代码。见表F.344Remark备注字符100一一备注注1：干管是输送污水、雨水的主要管道。注2：次干管是将多条支管收集的污水、雨水输送到干管的管道。注3：支管是输送污水、雨水的支线管道。表A.2排水渠道表序号英文字段名中文字段名类型宽度小数位约束条件说明1Prj_No项目编码字符12必填见5.2.52Prj_Name项目名称字符50一必填填写管线普查或管线竣工测量或动态修补测项目名称3Lno排水渠道唯一编号字符25一必填见5.2.34Grade渠道级别短整型一一必填填写1,2,3o1-干渠；2-次干渠；3-支

34、渠5S_Point起点管线点号字符20一必填起点管点号6SDeep起点管线埋深双精度2必填起点管线点埋深，单位Hl7In_Elev起点管内底标高双精度一2必填起点渠底标高，单位m8E_Point终点管线点号字符20必填线声管占号八、1=1八、J9E_Deep终点管线埋深双精度2必填终点管线点埋深，单位m10Out_Elev终点管内底标高双精度2必填终点渠底标高，单位m11SewageSystem_ID所在污水分区字符11必填所在污水分区名称，见表F.112StormSystemID所在雨水分区字符11必填所在雨水分区名称，见表F.213Conduit_Stylel渠道类型1短整型一一必填填写1

35、2,3o1-明渠;2-暗渠；3-盖板渠序号英文字段名中文字段名类型宽度小数位约束条件说明14Conduit_Style2渠道类型2短整型一一必填填写1,2,3o1-植草沟；2-渗渠；3-其他15Type管线种类字符2一必填填写HS（合流），JW（截流），YS（雨水），WS（污水）16Code对象编码字符6一必填见表I.117Material材质短整型必填填写1,2,3,4,5,6,7,8。I-土渠；2-砖砌渠；3-石砌渠；4-混凝土块砌渠；5-钢筋混凝土块砌渠；6-混凝土渠；7-钢筋混凝土渠；8-其他18ServiceLife材质使用寿命短整型一必填根据材质填写最长使用年限19ShapeTy

36、pe断面形式短整型一一必填填写1,2,3。I-矩形；2-梯形；3-其他20Shape_Datal断面数据1短整型一必填填写深度，单位mm21Shape_Data2断面数据2短整型一一必填断面形式为明渠、暗渠、矩形时填写宽度；断面形式为梯形时填写底部宽度；断面形式为三角形时填写顶面宽度，断面形式为椭圆时填写最大宽度，单位mm22Shape_Data3断面数据3短整型一一一断面形式为梯形时填写左侧边的横纵比23Shape_Data4断面数据4短整型一一一断面形式为梯形时填写右侧边的横纵比24Shape_XYData断面数据5短整型X-Y断面，与XY曲线表关联，X代表测点距左侧距离，Y代表测点底部高

37、程，单位m25PipeLength管线长度双精度一2必填管线长度，单位m26FlowDir流向字符1一必填流向（“+”起点到下一点；”下一点到起点）27Restoration是否经维修改造短整型必填填写0,I=O-否；I-是。注：维修改造一般指整段拆除重建或整段修复。若填写1,则需要填写表A.18管渠维修改造数据表28EmBed埋设方式字符8一一填写1,2,3,4。广开槽明挖；2-顶管；3-盾构；4-其他29Interface接口方式短整型填写1,2,3。柔性接口（沥青类、橡胶圈等）；2-刚性接口（素混凝土、带钢细石混凝土等）；3-其他30Address地址字符80所在地址（道路名称）31Po

38、intPosition位置短整型一一必填填写1,2,3,4,5o1-人行道；2-车行道；3-辅道;4-绿化；5-其他序P英文字段名中文字段名类型宽度小数位约束条件说明32DataSource数据来源短整型一一一填写1,2,3,4,5。I-普查；2-修补测；3-竣工测量；4-图解；5-其他33SUnit探测单位代码字符4一必填探测单位代码见DB4403/T58734SUnitName探测单位字符50一一探测单位名称35SDate探测日期日期一一必填填写年、月、日之间用“一”连接，如：2010-03-1036MDate埋设日期日期必填埋设日期，填写年、月、日之间用连接，如：2010-03-10；若

39、月日不清，可根据排水设施的现场情况填写1990-01-01/2000-01-01/2010-01-0137Plan是否按规划短整型一一填写0,1。0-否；1-是38Line_Type管线类别短整型一一必填填写1,2,3,4,5,6,7。I-市政公用管线；2-住宅小区管线；3-居住功能为主的城中村管线；4-商住混合小区管线；5-工业物流区管线；6-商业服务区管线；7-公共建筑区管线。注：小区总口与市政检查井连接的管线一般属于市政公用管线39Connection是否属于市政接驳管线短整型必填填写0,1。0-否；I-是。注：若管线类别选择“市政公用管线”，则填写此项。“市政接驳管线”指小区总口与市政

40、检查井连接的管线40Exclusive_Operation是否属于排水公司运营范围短整型一一必填填写0,I00-否；1-是41Status现状短整型一一必填填写0,1,2。O-在用；I-废弃未拆除；2-废弃已拆除42StatusJnUse在用状态短整型一一一填写0,1,2。O-新建；I-改建；2-扩建。注：现状为“在用”时填写43Ename所属工程名称字符50一一所属建设工程名称44Design_Dept设计单位字符50设计单位名称45ConsterDept施工单位字符50一施工单位名称46Belong权属单位代码字符4必填权属单位代码。见表F.347Operator运营单位代码字符4必填运营

41、单位代码。见表F.348Remark备注字符100一一备注注1：干渠是输送污水、雨水的主要渠道。注2：次干渠是将多条支渠收集的污水、雨水输送到干渠的渠道。注3:支渠是输送污水、雨水的支线渠道。表A.3检查井序号英文字段名中文字段名类型宽度小数位约束条件说明1Prj_No项目编码字符12一必填见5.2.52Prj_Name项目名称字符50一必填填写管线普查或管线竣工测量或动态修补测项目名称3Exp_No检查井唯一编号字符20一必填见5.2.24SewageSystem_ID所在污水分区字符11一必填所在污水分区名称，见表F.15StormSystem_ID所在雨水分区字符11一必填所在雨水分区名称，见表F.26Type排水管点种类字符2一必填填写HS（合流），YS（雨水），WS（污水），JT（截流）7XX坐标双精度一3必填平面纵坐标，单位ID8YY坐标双精度一3必填平面横坐标，单位ID9High地面高程双精度一3必填地面高程，单位m10WellDeep井深双精度一2必填检查井井深，单位m11BottomElev井底高程双精度一2必填检查井井底高程，单位m12Rotation旋转角双精度一4一单位度；用弧度表示的点符号旋转角度,一般带方向的点符号要旋
