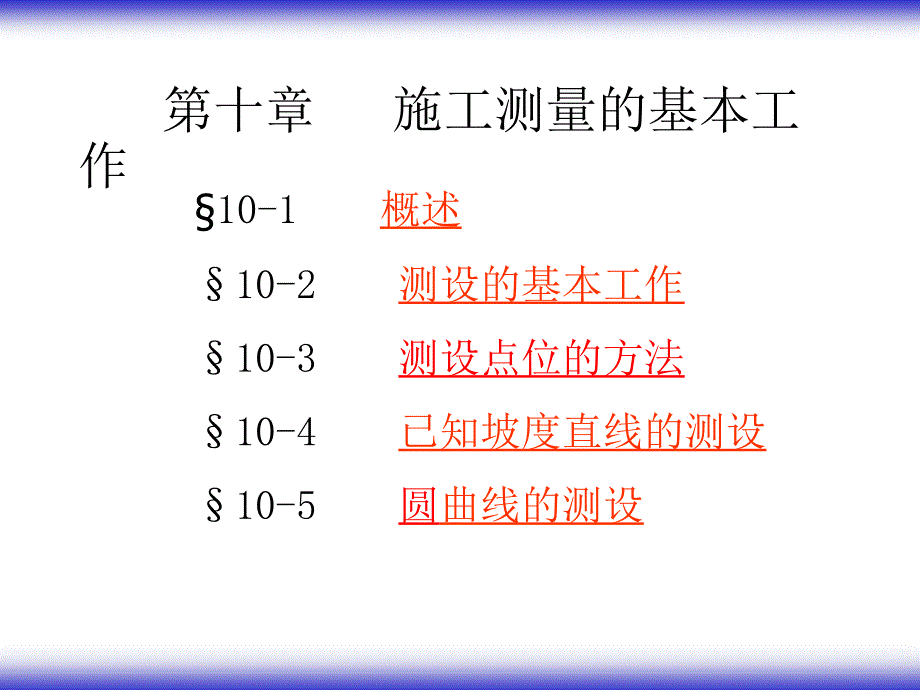

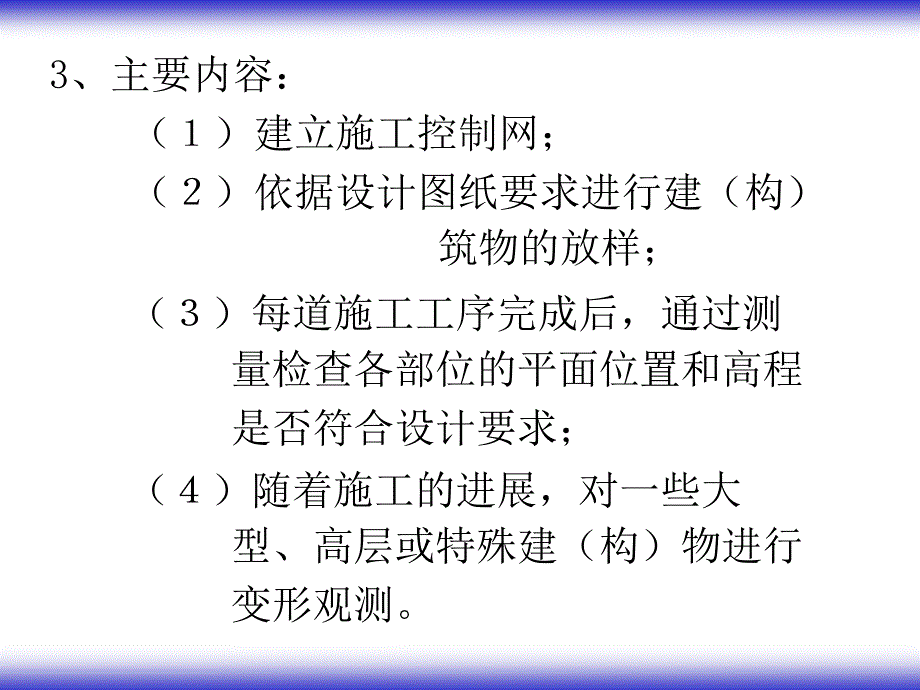

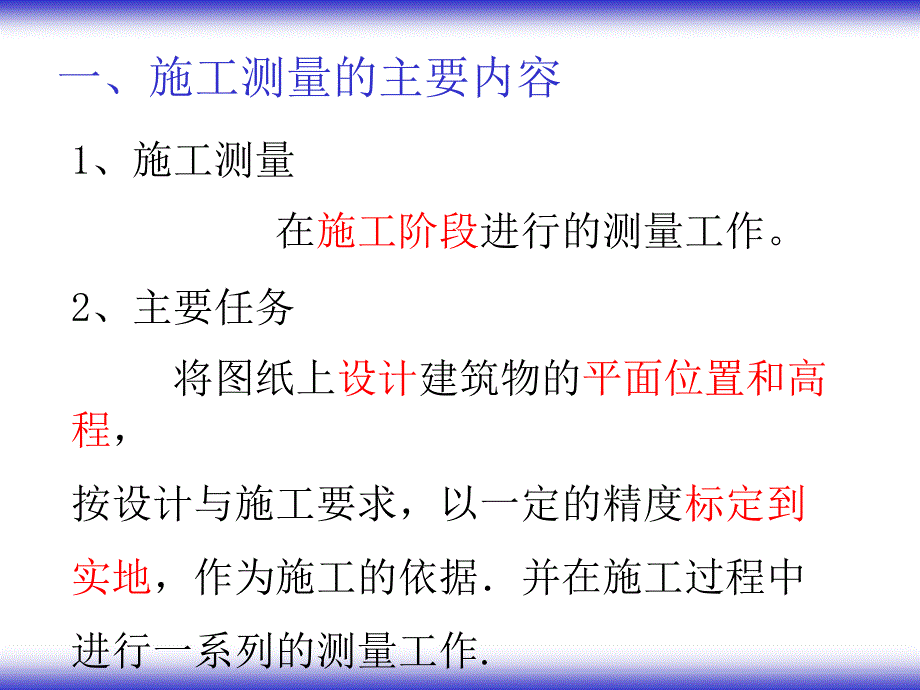

1、 第十章 施工测量的基本工作10-1 概述10-2 测设的基本工作10-3 测设点位的方法10-4 已知坡度直线的测设10-5 圆曲线的测设一、施工测量的主要内容 1、施工测量 在施工阶段进行的测量工作。2、主要任务 将图纸上设计建筑物的平面位置和高程，按设计与施工要求，以一定的精度标定到实地，作为施工的依据并在施工过程中进行一系列的测量工作.3、主要内容：（）建立施工控制网；（）依据设计图纸要求进行建（构）筑物的放样；（）每道施工工序完成后，通过测 量检查各部位的平面位置和高程 是否符合设计要求；（）随着施工的进展，对一些大 型、高层或特殊建（构）物进行 变形观测。二、施工测量的特点与要求施

2、工测量虽与地形测量相反，但它 同样遵循“从整体到局部，先控制 后细部”的原则；施工测量精度取决于建筑物的用 途、大小、性质、材料、结构形式 和施工方法；施工测量是工程建设的一部分，必须做好一系列准备工作；施工测量的质量将直接影响工程建设 的质量，故施工测量应建立健全检 查制度；施工现场交通频繁，地面震动大；各 种测量标志应埋设稳固，一旦被毁，应及时恢复。施工现场工种多，交叉作业，干扰 大，易发生差错和安全事故返回 一、测设已知水平距离从地面上一个已知点开始，沿已知方向，量出从地面上一个已知点开始，沿已知方向，量出给定的水平距离，定出该段距离的另一端的工作给定的水平距离，定出该段距离的另一端的工

3、作（一）钢尺测设法（一）钢尺测设法一般测设方法一般测设方法已知水平距离已知水平距离已知点已知点已知方向已知方向基本工作：距离测设高程测设角度测设步骤：）利用一般方法，测设出已知水平距离，定出终点；）利用水准仪测得起终点之间的高差；）利用下式计算出实地应测设的距离；（d+t+h)d：尺长改正数尺长改正数 t：温度改正数温度改正数 h：高差改正数高差改正数）利用经纬仪定向，使用检定过的钢尺，根据 上式计算出，实地标定出已知水平距离精确测设方法（二）光电测距仪测设法DDLACC1、一般测设方法二、测设已知水平角二、测设已知水平角、精确测设方法盘左盘右取中在一般测设的基础上进行垂线改正。当测设水平角精

4、度要求较高时,采用精确方法 精确测设水平角的步骤:1）用一般方法测设水平角；2）精测BAC，观测结果为；3）计算观测角 与待测设水平角之差，进而计 算出改正数CC1；CC1ACtan）根据CC1，现场将C改正至C1。ab应ABhHAHiH设大地水准面三、测设已知高程三、测设已知高程1、地面上点的高程测设A为已知水准点，高程为；点的设计高程为设，则：水准仪视线高：iaB点尺上的应读数为：b应=i-设AB2、高程传递点水准尺上的应读数：d=HA+a-(b-c)-H设bcadABMB水准仪的前视读数应为：b=HB-(HA+a)HBBbaAHA大地水准面AaHA3、测设水平面视线高：ia各木桩顶尺上的

5、读数均为：b应=i-设返回 一、直角坐标法XyABO1234ab 1、计算测设数据 点的平面位置测设法：直角坐标法极坐标法角度交会距离交会2、实地测设点位 1)O点安置仪器，后视，按距离测设法放样a，b；2)a点安置仪器，后视并置零，盘左盘右取中法拨角90后，放样距离a4定出4点，再向前定出1点；3）同理，放样出3和2点；4）检查12和34之间的距离是否与设计相符。一般规定：相对误差不应超1/20001/5000，在高层和工业厂房放样中精度要求更高。二、极坐标法22AB=arctanYB-YAXB-XAAP=arctanYP-YAXP-XA=AB-AP1、计算测设数据：A、B为已知点，计算、d

6、AP。A（XA,YA)B（XB,YB)P（XP,YP)2、实地放样：A点安置仪器，瞄准B点，水平度盘归零；顺时针转动角，在此方向上量距dAP，即定出P点。三、角度交会法 适用于待放样点距控制点较远或不便量距的情况。ABCP1APAB12212abcppp10cm10cm所需放样数据：两个或多个已知角度。“示误三角形”的最大边长要符合限差要求“交会角”宜在30-150之间。四、距离交会法 该法适用于施工场地平坦，量距方便且控制点距待放样点不超过一尺段的情况。所需放样数据：两段或两段以上已知距离。ABCd1 1243d2d3d4返回DiiP1P2P3P4P5P6AB 已知坡度直线的测设：实际上是每

7、隔一定距离 测设一个符合设计高程的位置桩,使之构成 已知坡度。如下图:已知A点高程为HA,设计坡度为i(上坡为正,下坡为负),则B点的高程为:HB=HA+iDABDiiP1P2P3P4P5P6AB 测设步骤:1、先根据附近水准点,将设计坡度线的两端A、B的设计高程HA，HB测设于地面上，并打入木桩；适用范围:道路、管道、地下工程、场地平整 等工程施工中。所用仪器:水准仪(或经纬仪)2、将水准仪置于A并量仪器高i,安置时使一个 脚螺旋在AB方向上,另两个脚螺旋的连线大 致垂直于AB方向线;3、瞄准B点上的水准尺,调节脚螺旋,使视线在 B标尺上的读数等于仪器高i,此时水准仪的 倾斜视线与设计坡度线

8、平行;4、在A B之间按一定的间距打桩,当各桩点上 水准尺读数都为仪器高i时,则各桩顶连线就 是所需测设的设计坡度。DiiP1P2P3P4P5P6AB 各桩处填挖高度的确定:若各桩顶的标尺实际读数为bi,则该桩处的填挖高度为:填挖高度=i-bii=b，不挖不填；ib，挖；ib，填。返回一 圆曲线测设元素及其计算1、曲线元素 R圆曲线半径 圆曲线转角 T切线长 L 曲线长 E 外矢距 D 切曲差 T=Rtan(/2)L=R/180 E=R(sec/2-1)D=2T-L 2、计算 圆曲线半径R，由路线设计规划确定；圆曲线转角，由经纬仪测定。交点：路线的转折点即线路交点，用JD表示。圆曲线主点包括:

9、曲线起点ZY(直圆)点，曲线终点YZ（圆直），曲线的中间点QZ（曲中）三点主点里程可根据交点里程和切线长度计算：ZYZY里程里程=JD=JD里程里程-T -T 计算检核计算检核:YZYZ里程里程=ZY=ZY里程里程+L JD+L JD里程里程=QZ=QZ里程里程+D/2+D/2 QZQZ里程里程=YZ=YZ里程里程-D/2-D/23、圆曲线的主点及其里程计算:例:设交点JD里程为K2+968.43，圆曲线元素T=61.53m,L=119.38m，D=3.68m，试求曲线主点桩里程。JD K2+968.43 T 61.53 ZY K2+906.90 +L 119.38 YZ K3+026.28

10、L/2 59.69 QZ K2+966.59 +D/2 1.84 JD K2+968.43 (计算校核）测设步骤如下:1、仪器设置在JD上，分别以A和JD2定向,自交点起 分别沿视线方向量切线长T，即得ZY和YZ点;2、后视YZ，拨角(180-)/2，放样 外矢距E，得QZ.注意:主点放样后,要用木桩标定点位,并注明里程。二、圆曲线主点测设三、圆曲线细部点测设 圆曲线上细部点间距（即桩距l0）与设计半径R关系：R大于100m时，l0=20m R大于25m小于100m时；l0=10m R小于25m时，l0=5m x3x2x1y3y2y1ZYOlllJDQZYZRp1p2p3 切线支距法放样圆曲

11、线细部点 切线支距法即直角坐标法。1、坐标系的建立原点：起点、终点X轴：切线Y轴：过原点的半径 xi=Rsini yi=R(1-cosi)式中：i=li180/(R)li：细部点i 至原点的弧长；i：li对应的圆心角；：曲线半径 2、切线支距法细部测设数据的计算x3x2x1y3y2y1ZYOlllJDQZYZRp1p2p3（）在ZY点安置仪器，瞄准JD，沿其视线 方向丈量 横坐标值xi，得各垂足i；（）在i点用方向架或 经纬仪定出直角方向，沿其方向丈量纵坐标值yi，即得曲线上各点，直至 曲中点QZ；、细部点测设方法4、切线支距法的适用范围及特点 该法适用于地势平坦地区，具有桩位误差不累积、施测方法简单等优点。（3）对于另一半曲线，按同样方法由YZ 点进行测设；（4）曲线细部点测设完成后，要量取曲 中点至最近点间的距离及各桩点的距离，比较较差是否在限差之内，若超限，应查明原因，予以纠正。返回
