无线电监测对象的频谱特征谭海峰.ppt

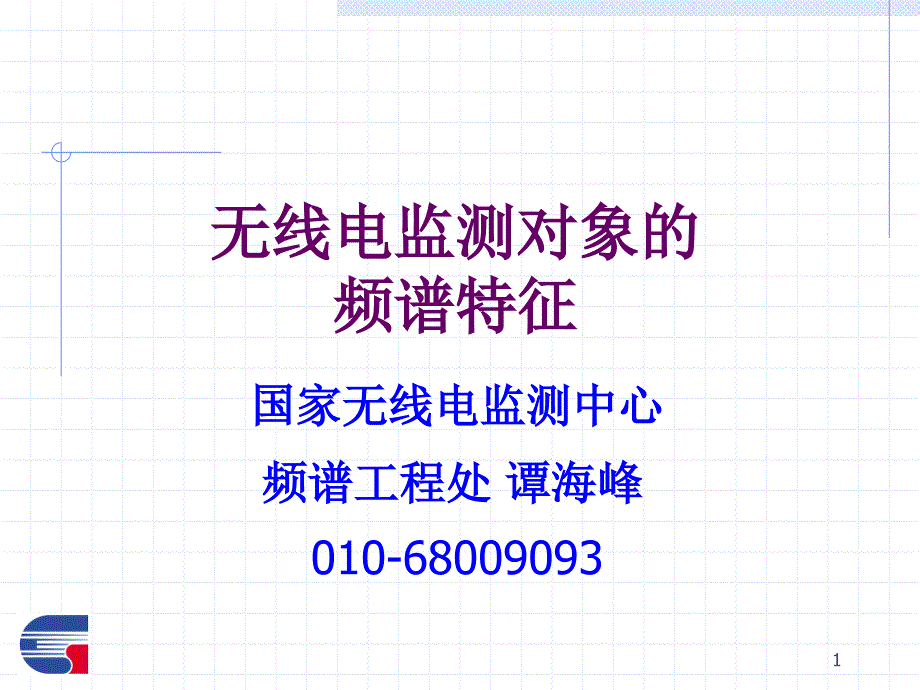

1、1无线电监测对象的无线电监测对象的频谱特征频谱特征国家无线电监测中心国家无线电监测中心频谱工程处频谱工程处 谭海峰谭海峰010-680090932内容内容 一、熟悉监测对象的频段和频谱特征的意义一、熟悉监测对象的频段和频谱特征的意义 二、20-108MHz业务的频谱特征 三、108-137MHz业务的频谱特征 四、137-167MHz、403-470MHz业务的频谱特征 五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以

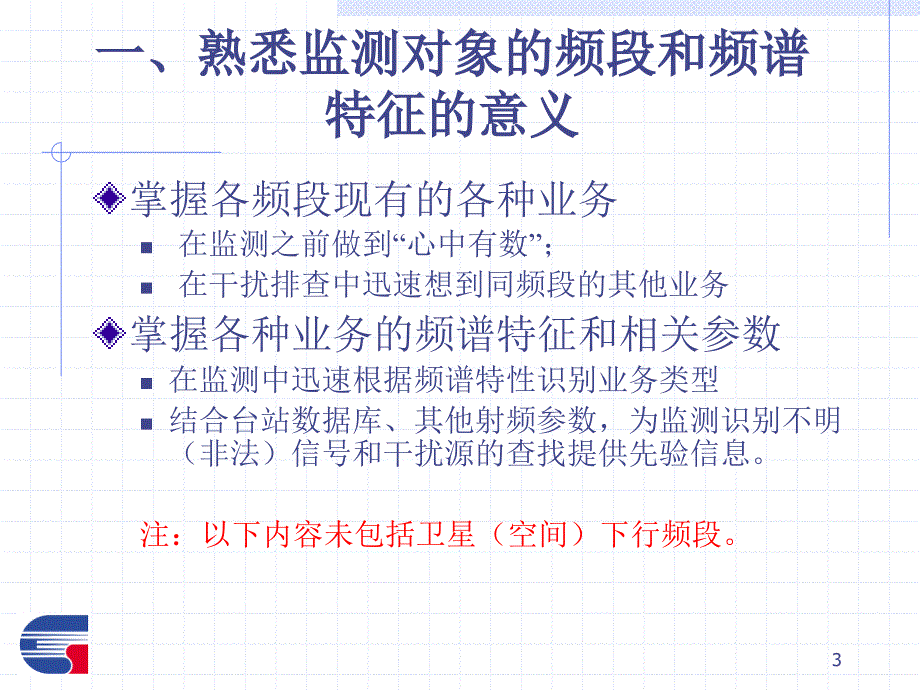

2、上部分业务的频谱特征 十一、总结3一、熟悉监测对象的频段和频谱一、熟悉监测对象的频段和频谱特征的意义特征的意义掌握各频段现有的各种业务n 在监测之前做到“心中有数”；n 在干扰排查中迅速想到同频段的其他业务 掌握各种业务的频谱特征和相关参数n在监测中迅速根据频谱特性识别业务类型n结合台站数据库、其他射频参数，为监测识别不明（非法）信号和干扰源的查找提供先验信息。注：以下内容未包括卫星（空间）下行频段。4内容内容 一、熟悉监测对象的频段和频谱特征的意义一、熟悉监测对象的频段和频谱特征的意义 二、二、20-108MHz业务的频谱特征业务的频谱特征 三、108-137MHz业务的频谱特征 四、137

3、167MHz、403-470MHz业务的频谱特征 五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结520-108MHz主要业务短波广播：多位于30MHz以下调频基站：29.7-36MHz无线电报警器：36-37MHz模拟无绳电话机：45-45.475MHz、48-48.475MHz开路电视1-4频道：48.5-84MHz指点标（MK）75MHzFM广播2008年底前：84-87MHz（

4、校园）调频广播：87-108MHz61、调幅广播短波广播频段：l 中波广播526.5-1606.5KHz；l 短波广播3.226.1MHz 调制：多采用双边带调幅方式 频道间隔：9kHz发射带宽：正负10kHz或正负4.5kHz。1、调幅广播82、开路电视1-4频道短波广播频段：48.5-84MHz调制：图像为VSB，声音为FM频道间隔：8MHz发射带宽：共占用8MHz带宽9开路电视1-4频道（续）（图像、色彩副载波、伴音）间隔间隔6.5MHz103、广播、调频广播校园广播频段：84-87MHzFM广播频段：87-108MHz调制：FM带宽：频道间隔200kHz；频道宽度200kHz，监测中可

5、选择100KHz左右的步进。结合瀑布图进行监测效果更好11调频广播频谱（103.9MHz）峰值的频率随峰值的频率随时间有变化时间有变化4、75MHz：指点标（MK）指点标：飞机经过其上方的时候指示位置波形为1个单载波，通过两个对称的对数周期天线合成尖锐的方向性。13内容 一、熟悉监测对象的频段和频谱特征的意义一、熟悉监测对象的频段和频谱特征的意义 二、二、20-108MHz业务的频谱特征业务的频谱特征 三、三、108-137MHz业务的频谱特征业务的频谱特征 四、137-167MHz、403-470MHz业务的频谱特征 五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱

6、特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结108-137MHz主要业务航空导航（VHF无线电全向信标航向VOR）：108-117.975MHz 仪表着陆系统有:航向台108-117.975（指点标（MK）75MHz，下滑台(GP)328.6-335.4MHz）三部分组成（960-1215 测距台（DME）航空移动（调幅电台）：118-136.975MHz141、航空导航航空导航频段：108-117.975MHz调制：D8PSK、GFSK速率：2400bp

7、s152、航空移动调幅电台航空移动频段：118-136.975MHz调制：AM带宽：一般不超过20KHz16航空移动调幅电台频谱3、108-117.975MHz：航向台航向台：负责飞机降落的左右偏差波形为两个单载波，在水平平面内方向性很强，飞机降落时通过两个载波的幅度判断左右。(首都机场110.3MHz、111.7MHz、109.9MHz、109.3MHz)108-117.975MHz：全向信标民航民航航向VOR台：Doppler VHF Omni Range多普勒甚高频全向信标，首都机场为113.6MHz波形为类似于FM，有三个峰值20内容内容 一、熟悉监测对象的频段和频谱特征的意义 二二、

8、20-108MHz业务的频谱特征 三、108-137MHz业务的频谱特征 四、四、137-167MHz、403-470MHz业务频谱特征业务频谱特征 五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结137-167MHz、403-470MHz业务数字/模拟对讲机和寻呼系统：137-167MHz、403-423.5MHz、423.5-450MHz(可能)、450-470MHzSCDMA：40

9、6.5-409.5MHz飞机测高仪：423.5-450MHz211、对讲机和寻呼机系统对讲机和寻呼机频段：137-167MHz、403-423.5MHz、423.5-450MHz(可能)、450-470MHz调制：FM、数字速率：1200bps/2400bps带宽：25kHz、12.5kHz22寻呼频谱232FSK25kHz民用对讲机频谱24通话通话1通话通话2带宽带宽12.5KHz民用对讲机频段扫描252、SCDMASCDMA频段：406.5-409.5MHz调制：DQPSK速率：2Mb/s带宽：500kHz2627内容内容 一、熟悉监测对象的频段和频谱特征的意义 二、20-108MHz业务

10、的频谱特征 三、108-137MHz业务的频谱特征 四、137-167MHz、403-470MHz业务的频谱特征 五、五、167-403MHz业务的频谱特征业务的频谱特征 六、470-798MHz业务的频谱特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结167-403MHz主要业务开路电视6-12频道：167-223MHzDAB：167-223MHz无线数传系统(单频和双频)：223.025-235MHz原寻呼系统：279-281MHz仪表着陆系统航向信标（导

11、航）下滑台（GP）：328.6-335.4MHz图传系统：336-344MHz350MHz数字集群TETRA系统/模拟集群：351-358MHz/361-368MHz、372-379MHz/382-389MHz无线报警网终端设备：351.00MHz专用数字或对讲机：358-361MHz、379-382MHz模拟和数字对讲机系统（单工）：401-403MHz电子探空仪：4033MHz(400.15-406.00)281、开路电视6-12频道开路电视6-12频道：167-223MHz调制：图像为VSB，声音为FM频道间隔：8MHz发射带宽：共占用8MHz带宽29开路电视6-12频道频谱（图像、色彩

12、副载波、伴音）间隔间隔6.5MHz1.25MHz2、DAB（数字声音广播）DAB频段：167-223MHz每信道4个中心频点北京：11A 208.720、11B 210.432、11C 212.144、11D 213.856调制：4QAM-64QAM（OFDM）带宽：1.536MHz31DAB(数字声音广播)频谱每信道4个中心频点1.536MHz3、无线数传系统(单频和双频)无线数传系统频段：223.025-235MHz调制：GMSK、CPFSK、QAM、QPSK速率：低速数据（3001200bps）、高速数据（N*64KN*E1）带宽：25kHz33无线数传系统频谱25 kHz4、原寻呼系统

13、传呼系统频段：279-281MHz调制：FSK速率：1200bps带宽：25kHz、15kHz35原寻呼系统频谱25 kHz2FSK5、图传系统图传系统频段：336-344MHz调制：COFDM带宽：2MHz37图传系统频谱2 MHz6、数字集群TETRA系统/模拟集群数字集群TETRA系统/模拟集群频段：351-358MHz/361-368MHz、372-379MHz/382-389MHz调制：n数字系统：/4DQPSKn模拟系统：FM带宽：25kHz、12.5kHz39TETRA系统频谱25kHz7、无线报警网终端设备无线报警网终端设备频段：350MHz调制：FSK速率：4800bps41

14、8、专用数字或对讲机专用数字或对讲机频段：358-361MHz、379-382MHz调制：FSK，FM带宽：25kHz、12.5kHz42专用数字或对讲机频谱25 kHzf=359.05MHz9、电子探空仪电子探空仪频段：4033MHz(400.15-406.00MHz)调制：FSK发射功率：350-400mW半波振子天线4410、328.6-335.4MHz下滑台(GP)下滑台：负责飞机降落的高度波形为两个单载波，在垂直平面内方向性很强，飞机通过两个载波的幅度判断高低。首都机场首都机场333.5MHz、335MHz、332MHz等等46内容内容 一、熟悉监测对象的频段和频谱特征的意义 二、2

15、0-108MHz业务的频谱特征 三、108-137MHz业务的频谱特征 四、137-167MHz、403-470MHz业务的频谱特征 五、167-403MHz业务的频谱特征 六、六、470-798MHz业务的频谱特征业务的频谱特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结470-798MHz主要业务开路电视13-24频道：470-566MHz开路电视25-48频道：606-798MHz中国数字电视：470-566MHz、606-798MHz（少部分频道为数字

16、电视）471、开路电视信号开路电视频段n13-24频道：470-566MHzn6-48频道：606-798MHz调制：图像为VSB，声音为FM频道间隔：8MHz发射带宽：共占用8MHz带宽48开路电视频谱 13-24频道模拟电视模拟电视2、中国数字电视中国数字电视频段：470-566MHz、606-798MHz调制：4QAM-64QAM（OFDM）50数字电视频谱(470-566MHz)数字电视数字电视52内容内容 一、熟悉监测对象的频段和频谱特征的意义 二、20-108MHz业务的频谱特征 三、108-137MHz业务的频谱特征 四、137-167MHz、403-470MHz业务的频谱特征

17、五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱特征 七、七、806-960MHz业务的频谱特征业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结806-960MHz主要业务数字集群 GoTa系统、iDEN系统、TETRA系统/模拟集群系统：806-821MHz/851-866MHz数传电台/数传电台(CDPD)：821-825MHz/866-870MHzCDMA(包括1x，EVDO等)系统:825-835MHz/870-880MHzRFID:840-843MHz，

18、917-920MHzGSM-R系统:885-889MHz/930-934MHzGSM系统:885-915MHz/930-960MHz无中心系统:915-917MHz531、数字/模拟集群系统数字/模拟集群系统频段：806-821MHz/851-866MHz数字集群GoTa系统（华为）n调制：16QAM、QPSKn速率：最高可达153.6kbpsn带宽：1.25MHz数字集群iDEN系统：(motorola)n调制：16QAMn带宽：25kHz数字集群TETRA系统：（欧洲）n调制：/4DQPSKn速率：最高可达28.8kbpsn带宽：25kHz模拟集群系统（信部无2001518号停止分配频率）

19、n调制：FMn带宽：25kHz54数字集群TETRA系统频谱25 kHz2、数传电台/数传电台(CDPD)数传电台/数传电台(CDPD)频段：821-825MHz/866-870MHz调制：GMSK、CPFSK、QAM、QPSK速率：低速数据（3001200bps）、高速数据（N*64KN*E1）带宽n数传电台：25kHzn数传电台(CDPD)：30kHz56数传电台/数传电台(CDPD)频谱25 kHz3、CDMA(包括1x，EVDO等)系统CDMA(包括1x，EVDO等)系统频段：825-835MHz/870-880MHz调制：QPSK/16QAM速率：最高下行速率3.1Mbps带宽：1.

20、25MHz58IS-95(CDMA)591.25MHz信号源模拟信号源模拟CDMA基站发射870-880MHz60联通联通CDMA8708804、GSM-R系统GSM-R系统频段：885-889MHz/930-934MHz调制：GMSK带宽：200kHz根据相关文件规定，中国移动的EGSM（885-885MHz/930-935MHz）将退出现有GSM-R频段，即GSM-R的4MHz2将为专用频段，以保证高速铁路的运行61GSM-R系统频谱波形类似GSM，带宽200KHz5、GSM系统GSM系统频段：885-915MHz/930-960MHz调制：GMSK、/4-DQPSK、8PSK速率：100

21、kbps2Mbps信道间隔：200kHz必要带宽实际上为271KHz，但我们在频谱上观测到的基本为200KHz，实质为信道间隔。63GSM频谱图6464200 kHz不同的时隙不同的时隙GSM基站发射930-960频谱65930935954960EGSM/GSMR中国移动中国移动中国联通中国联通6、无中心系统无中心系统频段：915-917MHz调制：GMSK速率：1200bps、2400bps66无中心系统频谱68内容 一、熟悉监测对象的频段和频谱特征的意义 二、20-108MHz业务的频谱特征 三、108-137MHz业务的频谱特征 四、137-167MHz、403-470MHz业务的频谱特

22、征 五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结960-1710MHz主要业务航空专用频率：960-1215MHz -机载测距收发信机：1025-1150MHz -二次雷达：1030和1090MHz -地面测距仪（DME）：1160-1215MHz无线电定位、航空无线电导航和卫星无线电导航：1215-1350MHz无线电定位：1350-1400MHz点对多点微波：142

23、7-1525MHz铱星电话机：1621.35-1626.5MHz海事卫星M4地球站射频单元：1626.5-1660.5MHz卫星移动电话机（Aces系统）：1626.5-1645.5MHz、1646.5-1660MHz691、机载测距收发信机系统机载测距收发信机频段：其中1025-1150MHz 为机载,其它频段为地上用。调制：脉冲调制702、二次雷达二次雷达频段：1030和1090MHz调制：DPSK速率：64kbps71二次雷达频谱3、地面测距仪低空近距雷达：1160-1215MHz调制：脉冲调制举例：DME测距仪，首都机场1.17GHz73测距仪频谱民航DME(测距仪)：脉冲4、1215

24、1400MHz业务种类多，按照我国无线电频率划分规定划分的业务进行监测；其中：1215-1400MHz可用于无线电定位、航空无线电导航和卫星无线电导航业务；1270-1375MHz中的无线电定位业务用于风廓线雷达；1350-1400MHz为无线电定位业务；1215-1350MHz:有无线电导航业务也有卫星无线电导航业务；5、卫星数字声音广播系统（DAB-S）1452-1492MHz(部分频率)调制方式：QPSK速率：32kb/s 至128kb/s6、点对多点微波频段：1427-1525MHz带宽：2MHz（或4MHz）收发间隔为49MHz调制方式：数字调制发射功率：不超过10W7、依星电话机

25、频段：1621.35-1626.5MHz调制：QPSK速率：2.4kpbs/4.8kpbs 8、海事卫星地球站射频单元海事卫星M4地球站射频单元频段：1626.5-1660.5MHz调制：BPSK、QPSK速率：64kbps 至 2.048Mbps或更高809、卫星移动电话机（Aces系统）卫星移动电话机（Aces系统）频段：1626.5-1645.5MHz、1646.5-1660MHz调制：GMSK、PSK速率：5.6kbps8182内容 一、熟悉监测对象的频段和频谱特征的意义 二、20-108MHz业务的频谱特征 三、108-137MHz业务的频谱特征 四、137-167MHz、403-4

26、70MHz业务的频谱特征 五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结1710-2400MHz主要业务GSM1800系统：1710-1755MHz/1805-1850MHzIMT系统：1755-1785MHz/1850-1880MHzSCDMA系统、McWill系统：1785-1805MHzTD-SCDMA系统：1880-1900MHz/2010-2025MHz/230

27、0-2400MHzPHS无线接入系统：1900-1915MHzDECT数字无绳电话系统：1905-1920MHzCDMA2000/EVDO系统：1920-1935MHz/2110-2125MHzWCDMA/HSPA：1940-1955MHz/2130-2145MHz雷达：2300-2400MHz831、GSM1800系统GSM1800系统频段：1710-1755MHz/1805-1850MHz调制：GMSK、/4-DQPSK、8PSK速率：100kbps2Mbps信道间隔：200kHz84GSM1800系统频谱 1805-1850MHz200 kHz2、SCDMA系统系统SCDMA系统频段：1

28、785-1805MHz调制：DQPSK带宽：500kHz863、McWill系统McWill系统频段：1785-1805MHz调制：DQPSK（自适应可变到16QAM）速率：14Mbps带宽：5MHz（实质为10个500KHz的SCDMA载波捆绑）87McWill系统频谱5 MHz4、TD-SCDMA系统TD-SCDMA系统频段：1880-1900MHz/2010-2025MHz/2300-2400MHz调制：QPSK、8PSK速率：下行3.6Mbps上行384kbps带宽：1.6MHz89TD-SCDMA系统频谱 2010-2025MHz1.6 MHz5、PHS无线接入系统PHS无线接入系统

29、频段：1900-1915MHz调制：/4-DQPSK/16QAM速率：64kbps1Mbps带宽：300kHz91PHS无线接入系统频谱300KHzPHS频谱300 kHz信号源模拟信号源模拟6、DECT数字无绳电话系统DECT数字无绳电话系统频段：1905-1920MHz调制：GMSK、GFSK、/4-DQPSK速率：1152kbps带宽：1.732MHz947、CDMA2000/EVDO系统CDMA2000/EVDO系统频段：1920-1935MHz/2110-2125MHz调制：QPSK速率：EV-DO Rev.A下行3.1Mbps带宽：1.25MHz958、WCDMA/HSPA系统WC

30、DMA/HSPA系统：1940-1955MHz/2130-2145MHz调制：QPSK速率：HSPA下行25Mbps、上行5Mbps带宽：5MHz96WCDMA/HSPA系统频谱2130-2145MHz5 MHz9、雷达雷达频段：2300-2400MHz调制：脉冲、调频、捷变9899内容 一、熟悉监测对象的频段和频谱特征的意义 二、20-108MHz业务的频谱特征 三、108-137MHz业务的频谱特征 四、137-167MHz、403-470MHz业务的频谱特征 五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱特征 七、806-960MHz业务的频谱特征 八、960

31、1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、十、2400MHz以上部分业务的频谱特征以上部分业务的频谱特征 十一、总结2400MHz以上部分业务WLAN（802.11b、11g）：2400-2483.5MHz蓝牙：2400-2483.5MHz通用微功率(短距离)无线电发射设备：2400-2483.5MHz2.4GHz无绳电话机：2400-2483.5MHz雷达：2400-2483.5MHz，2500-2700MHz，2700-2900MHz,2900-3300MHz,3300-3400MHz多路微波分配系统（MMDS）：2535-2599MHz卫星广播：26

32、35-2660MHz警用直升机图像：3310MHz(临时)可搬移式无线接入系统（试验）：3300-3400MHz3.5GHz无线接入系统终端站：3400-3430MHz，3500-3530MHz数字微波：3.8-4.2GHz，4.4-5.0GHz1001、WLAN(802.11b、11g)系统WLAN（802.11b、11g）系统频段：2400-2483.5MHz调制：DSSS(CCK,DQPSK),64QAM（OFDM）速率：54Mbps带宽：22MHz，步进5MHz101WLAN(802.11b、11g)系统扫频频谱22 MHz展开可见很多窄的尖峰，密集程度与占空比有关展开可见很多窄的尖峰

33、密集程度与占空比有关2、蓝牙系统蓝牙系统：2400-2483.5MHz调制：QPSK/GFSK速率：1Mbps带宽：1MHz1033、通用微功率(短距离)无线电发射设备通用微功率(短距离)无线电发射设备频段：2400-2483.5MHz调制：O-QPSK速率：250 kbps1044、2.4GHz无绳电话机2.4GHz无绳电话机频段：2400-2483.5MHz调制：FSK、副载波MSK速率：4.8Mbps、9.6Mbps1055、多路微波分配系统（MMDS）多路微波分配系统（MMDS）频段：2535-2599MHz调制：COFDM、m-QAM、QPSK、AM速率：64kbps2Mbps带宽

34、8MHz106多路微波分配系统（MMDS）频谱信号强的时候，可见到比较规则的“矩形”8 MHz6、雷达雷达频段：2400-2483.5MHz，2500-2700MHz，2700-2900MHz,2900-3300MHz,3300-3400MHz调制：脉冲、捷变1087、可搬移式无线接入系统(实验)可搬移式无线接入系统(实验)频段：3300-3400MHz调制：m-QAM、QPSK带宽：5-6MHz1098、警用直升机图像系统警用直升机图像系统频段：3310MHz调制：COFDM带宽：20MHz1109、3.5GHz无线接入系统3.5GHz无线接入系统频段n终端站：3400-3430MHzn中

35、心站：3500-3530MHz调制：GFSK、QPSK、m-QAM、OFDM带宽：n*1.75MHz，多为3.5MHz1113.5GHz无线接入系统频谱1123.5 MHz10、数字微波系统数字微波系统：3.8-4.2GHz、4.4-5.0GHz、6.425-7.110GHz、7.125-8.5GHz、10.7-11.7GHz、12.75-13.25GHz、14.5-15.35GHz、17.7-19.7GHz（18.6-18.8GHz 除外）、21.2-23.6GHzLMDS无线接入系统：24.507-25.515GHz、25.757-26.765GHz调制：MQAM速率：4Mbps、8Mbp

36、s、2Mbps、n*155Mbps11311、卫星地球站（VSAT）频段：5925-6425MHz(C)、13.75-14.5GHz(Ku)信道带宽：36MHz调制：QPSK、BPSK等速率：1.2Kbps-2048kbps115内容 一、熟悉监测对象的频段和频谱特征的意义 二、20-108MHz业务的频谱特征 三、108-137MHz业务的频谱特征 四、137-167MHz、403-470MHz业务的频谱特征 五、167-403MHz业务的频谱特征 六、470-798MHz业务的频谱特征 七、806-960MHz业务的频谱特征 八、960-1710MHZ业务的频谱特征 九、1710-2400MHz业务的频谱特征 十、2400MHz以上部分业务的频谱特征 十一、总结十一、总结总结本次培训介绍了30-3000MHz频段的各种业务的调制方式和频谱特性，并尽量附上频谱图，可供参考；在实际监测工作中n一方面要多掌握上述特征，作为背景资料n另一方面要努力提高监测技能，并具备一定的数字信号处理能力，通过实际监测准确地识别空中信号的频谱特征。117频谱处：谭海峰010-68009093;010-68009093;
