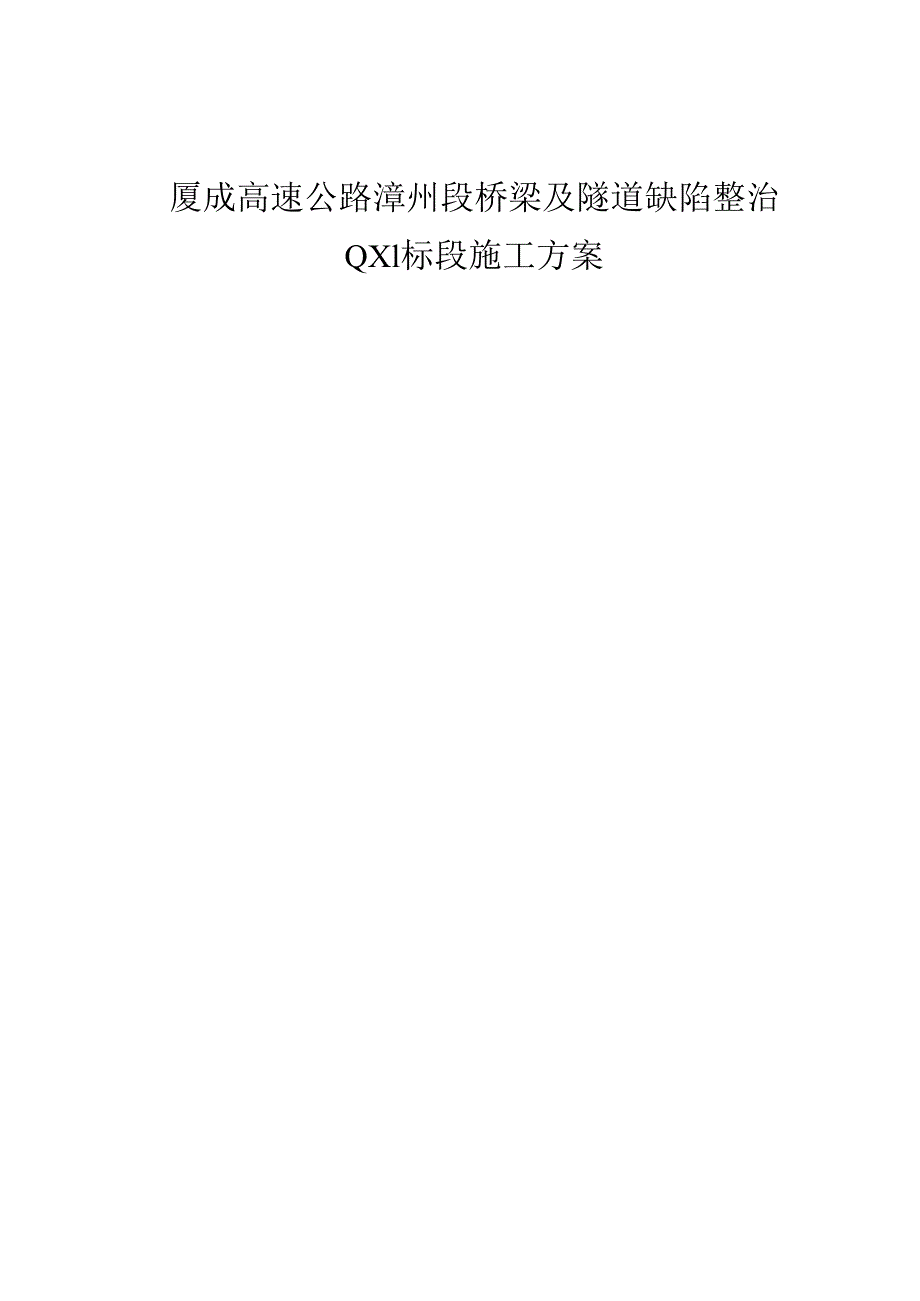

厦成高速公路漳州段桥梁及隧道缺陷整治QX1标段施工方案.docx

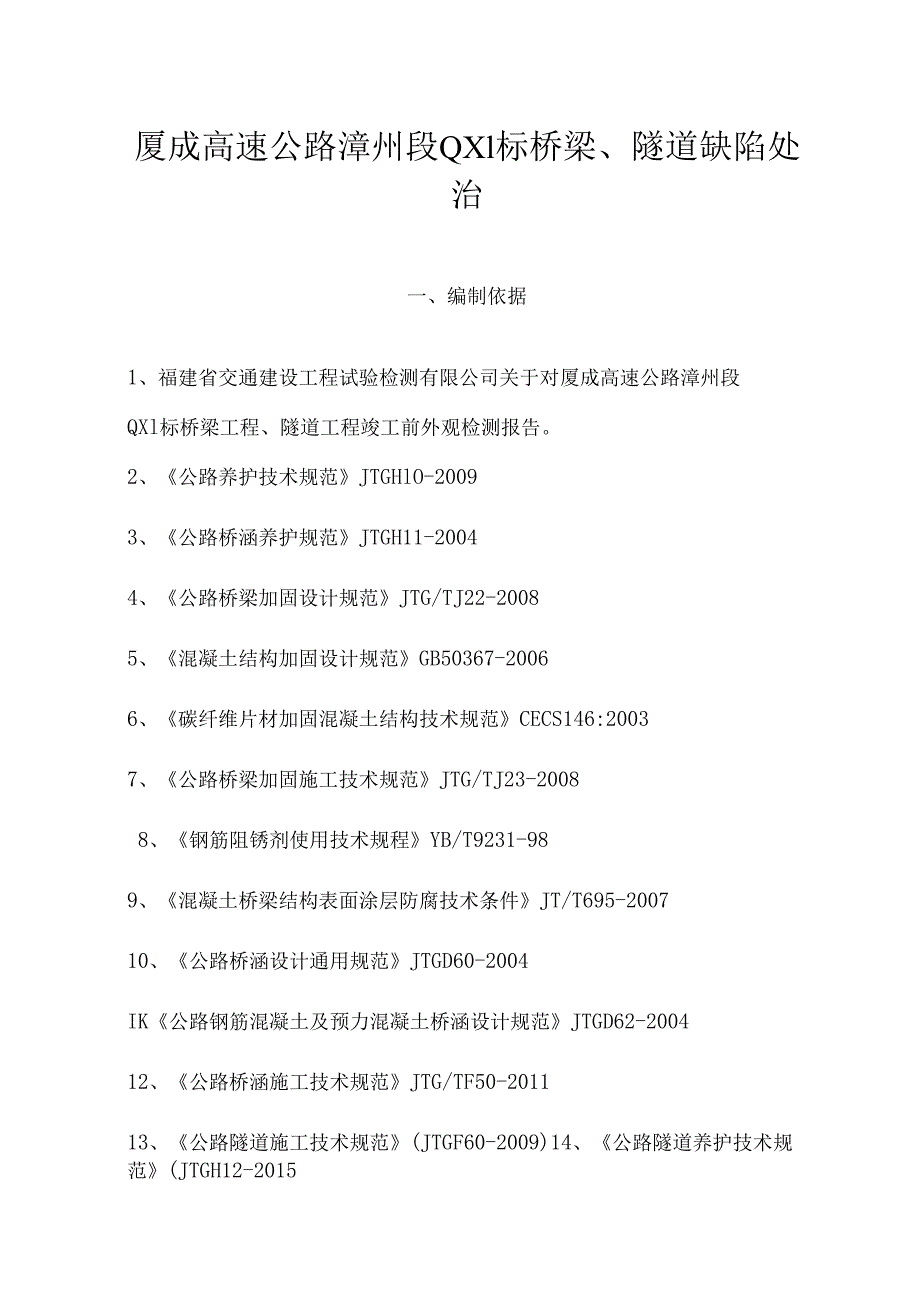

1、厦成高速公路漳州段桥梁及隧道缺陷整治QXl标段施工方案厦成高速公路漳州段QXl标桥梁、隧道缺陷处治一、编制依据1、福建省交通建设工程试验检测有限公司关于对厦成高速公路漳州段QXl标桥梁工程、隧道工程竣工前外观检测报告。2、公路养护技术规范JTGHlO-20093、公路桥涵养护规范JTGH11-20044、公路桥梁加固设计规范JTG/TJ22-20085、混凝土结构加固设计规范GB50367-20066、碳纤维片材加固混凝土结构技术规范CECS146:20037、公路桥梁加固施工技术规范JTG/TJ23-20088、钢筋阻锈剂使用技术规程YB/T9231-989、混凝土桥梁结构表面涂层防腐技术条

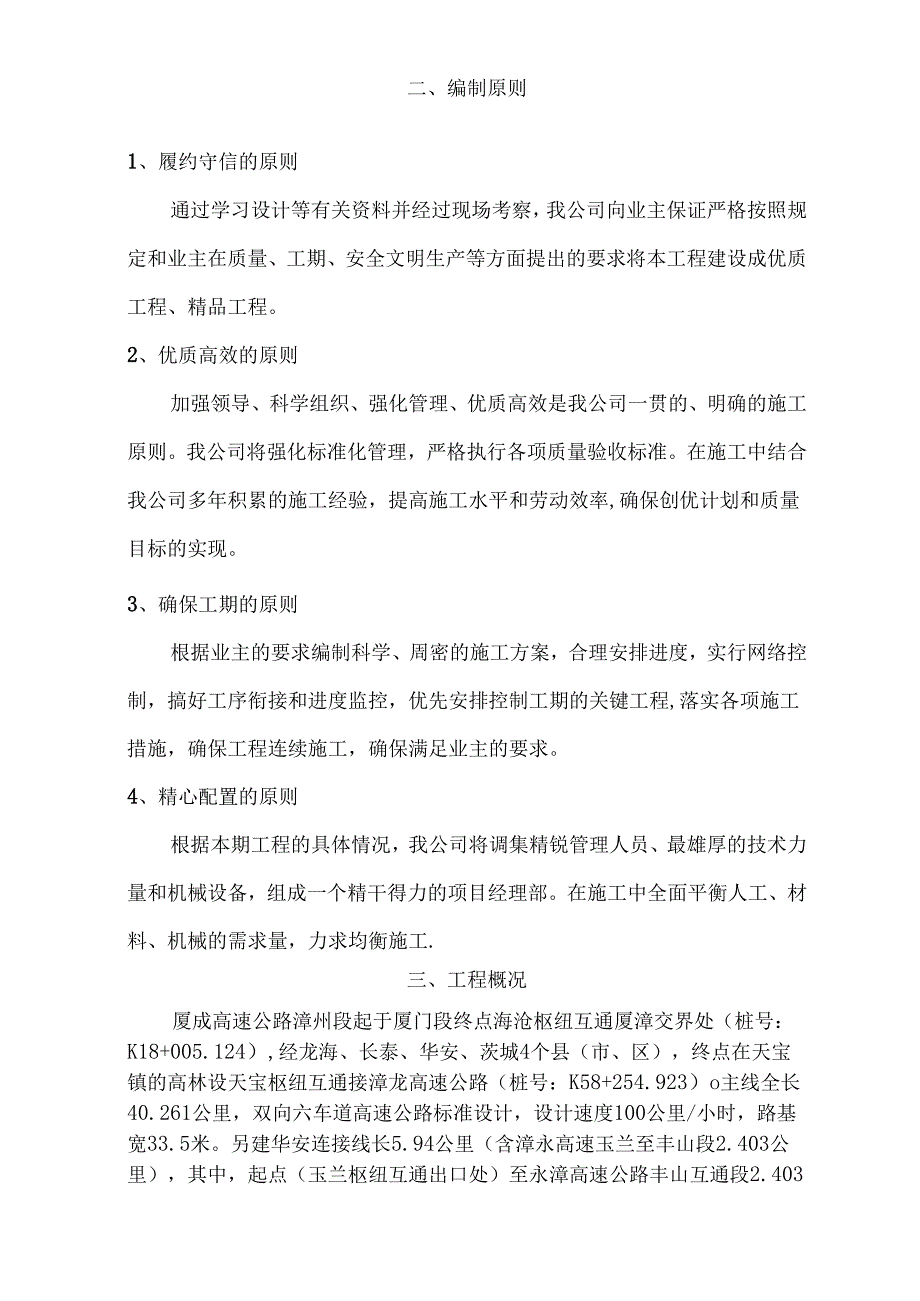

2、件JT/T695-200710、公路桥涵设计通用规范JTGD60-2004IK公路钢筋混凝土及预力混凝土桥涵设计规范JTGD62-200412、公路桥涵施工技术规范JTG/TF50-201113、公路隧道施工技术规范(JTGF60-2009)14、公路隧道养护技术规范(JTGH12-2015二、编制原则1、履约守信的原则通过学习设计等有关资料并经过现场考察，我公司向业主保证严格按照规定和业主在质量、工期、安全文明生产等方面提出的要求将本工程建设成优质工程、精品工程。2、优质高效的原则加强领导、科学组织、强化管理、优质高效是我公司一贯的、明确的施工原则。我公司将强化标准化管理，严格执行各项质量验

3、收标准。在施工中结合我公司多年积累的施工经验，提高施工水平和劳动效率,确保创优计划和质量目标的实现。3、确保工期的原则根据业主的要求编制科学、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接和进度监控，优先安排控制工期的关键工程,落实各项施工措施，确保工程连续施工，确保满足业主的要求。4、精心配置的原则根据本期工程的具体情况，我公司将调集精锐管理人员、最雄厚的技术力量和机械设备，组成一个精干得力的项目经理部。在施工中全面平衡人工、材料、机械的需求量，力求均衡施工.三、工程概况厦成高速公路漳州段起于厦门段终点海沧枢纽互通厦漳交界处（桩号：K18+005.124）,经龙海、长泰、华安、茨城

4、4个县（市、区），终点在天宝镇的高林设天宝枢纽互通接漳龙高速公路（桩号：K58+254.923）o主线全长40.261公里，双向六车道高速公路标准设计，设计速度100公里/小时，路基宽33.5米。另建华安连接线长5.94公里（含漳永高速玉兰至丰山段2.403公里），其中，起点（玉兰枢纽互通出口处）至永漳高速公路丰山互通段2.403公里按双向四车道高速公路标准设计，设计速度80公里/小时，路基宽度24.5米，其余路段采用二级公路标准建设。项目于2014年9月30日全线通车试运营。QXl标段（对应路基土建AKA2、A3合同段，共有桥梁单幅8197.04m42座；共有隧道单幅6762m2座）；四、施

5、工总体部署一、施工管理目标1、工期目标完全响应业主对本工程的施工工期要求，按时完成施工任务。2、质量目标工程达到业主公司和省高指发文要求，确保通过竣工验收要求。3、安全目标杜绝因工死亡事故，现场施工人员重伤、轻伤频率控制在0.1%。以内，不发生重大设备事故、重大交通事故、火灾事故和其他安全事故。4、环保目标做好本工程的生态、自然环境保护工作，严格执行业主有关环境保护方面的规章制度，接受业主的监督、检查，杜绝破坏环境，减少环境污染。二、设备、人员动员周期和设备、人员、材料的安排及现场施工的方法。（一）、设备、人员动员周期1、设备动员周期按照“性能可靠、配套合理，适量备用，满足施工需要”为原则配备

6、施工机械。2、人员动员周期施工人员根据阶段工期安排进场。确保人员能够及时到位，按计划组织施工。3、设备、人员、材料运到施工现场的方法汽车直接开赴施工现场，其他施工机械及设备采用拖车或汽车运输至施工现场。施工人员可乘车到达工地。所需工程材料全部用汽车运输至施工现场。（二）、主要施工设备主要施工机械设备配置机械设备名称规格型号额定功率(KW)或最大载量数量(台)新旧程度(%)发电机2.5KW480手提式切割机880W8905T以下装载汽车1907座以下客车290顶升设备1.5KW2套90交通布控材料5公里90数码相机390活动脚手架30套100钢管5000M90鼓风机500w2100桥梁特种作业车

7、1.5kw2100小型电动工具30100特制电锤700w6100五、主要病害缺陷1、桥梁工程梁底空洞露波纹管、梁体碎掉块露筋、蜂窝露筋；负弯矩封锚端露钢绞线；裂缝、裂缝流白灰；支座开裂、破损、鼓胀、不密贴；临时支座未拆除；四氟板防尘罩未安装；墩台、盖梁垃圾未清理。2、隧道工程二衬混凝土麻面、裂缝、渗水等。六、缺陷处治方案（一）桥梁工程针对本次缺陷情况，拟采用的处理方案如下：（一）裂缝处理：纵向裂缝（纹）缺陷处理 缝宽小于或等于0IOmm的微裂纹。采用封闭胶封闭处理。 缝宽大于O.IOmm的裂缝。采用毕可法（即恒压灌注法）进行注胶，并表面裂缝封闭处理，对于主要受力构件进行加贴一层碳纤维布。 缝宽

8、大于015mm的裂缝。采用毕可法（即恒压灌注法）进行注胶表面裂缝封闭处理后加贴三层碳纤维布。1、具体施工工艺如下：（1）裂缝封闭裂缝封闭处理：对于宽度小于O.IOmm的裂缝，按设计要求采用环氧胶泥进行裂缝封闭处理1、 施工工艺图：2、混凝土表面洁净处理工序先用钢丝刷清除缝口表面的浮浆并打毛，用工具沿裂缝处开深815mm、宽4IOmm的V型槽，并清除槽内浮尘。使用工业丙酮对准备封闭裂缝处进行清洁处理，并使混凝土表面充分干燥；3、施工方法及措施：裂缝封缝胶封闭裂缝施工工序、将环氧胶泥按设计比例称量准确后放置调和桶内，调和均匀。一次调和量以可使用时间内用完为准；、将拌和好的环氧胶泥均匀地刮涂在构件表

9、面裂缝处，使其将裂缝完全封闭，待完全固化后，用角磨机打磨裂缝表面，使硅表面平整。4、质量要求、封缝胶泥不能涂得太薄或太窄，封缝胶泥的涂抹宽度应以23cm,厚度2mm为宜；、为确保固化，封缝胶泥应至少养护12小时以上；5、养护工序封缝完毕后，应养护一昼夜，等待环氧树脂胶泥固化。(2)裂缝灌浆对于宽度大于等于O.IOmm的裂缝，要进行灌浆处理。按设计要求要进行环氧树脂灌注，并表面裂缝封闭处理，对于主要受力构件进行加贴一层碳纤维布；缝宽大于015mm的裂缝，采用毕可法(即恒压灌注法)进行注胶表面裂缝封闭处理后加贴三层碳纤维布。1、施工工艺图2、裂缝表面处理(1)用钢丝刷将裂缝周围的灰尘，松散层等杂物

10、清理干净,尤其是灌胶底座粘贴面周围的油污须清除干净；(2)用除尘器和酒精等将裂缝处的灰尘洗净、清除、干燥。3、封缝裂缝清理后，根据裂缝的宽度，确定灌胶底座的间距和位置，在裂缝端部、裂缝交叉处和裂缝较宽处粘贴灌胶嘴，底座间距为35cm40cm;原则上缝窄宜密，缝宽可稀，但每条缝至少有一个进浆孔和排气孔。封缝材料固化后，沿缝涂刷一层肥皂水，并从灌浆嘴中通入气压为02Mpa的压缩空气，检查缝的密封效果。对漏气的部位进行补封处理。4、配置灌缝用环氧树脂胶液(1)根据裂缝状况估算在可使用时间内可以用完的灌缝树脂材料。并按一个人进行灌注时，一次用量为500g1000g进行树脂称量，以4050分钟用完为宜；

11、2)配胶按说明书提供配比和所需用量，并结合现场实际情况配比。5、灌缝、养护(1)将灌缝树脂混合均匀后，装入专用注胶器(注浆罐)内；(2)启灌之前，先接通管道，打开所有灌注嘴上阀门，灌胶顺序，竖缝必须自下而上，平缝应从一端向另一端进行灌胶。灌胶压力以0.20.4Mpa为宜，压力为逐渐升高，防止骤然加压使裂缝内进入空气。出胶率小于0.IL/min时，持压5IOmin后，即可停止该缝的压浆，关闭压浆嘴阀门；(3)灌浆后待缝内浆液初凝，可拆除灌胶底座并用环氧胶泥对灌浆孔进行封口抹平；(4)养护：灌缝完毕后，养护一昼夜，等待树脂固化；(5)待完全固化后，用角磨机打磨裂缝表面，使硅表面平整。6、粘贴碳纤

12、维布裂缝处治完毕后，打磨处治后基面，按省高指要求缝宽大于0.Imm的粘贴一层碳纤维布，缝宽大于0.15mm的粘贴三层碳纤维布(如晋石高速)。碳布粘贴范围为裂缝长度两端各延伸50cmo2、 混凝土部分蜂窝麻面处理凿除松散混凝土（包含原来修补的部分）并清洁创口后，用聚合物砂浆或结构胶修复平整。聚合物砂浆修复施工工艺如下：（1）施工时，首先将疏松区劣质混凝土凿除，其周边宜凿成规则的多边形，开凿范围以见新鲜、坚实混凝土为止，若疏松区劣质混凝土较深，开凿区以及孔洞四周边宜做成台阶状，台阶高差以不小于3cm为宜；（2）剔除开凿表面（新旧混凝土结合面）的浮石，并清洗开凿表面；（3）在保持结合面干燥的情况下，

13、由专业抹灰工将剔凿区分层抹好并进行养生。（4）对于缺陷面积大于O.In?,加贴一层碳纤维布。粘贴范围为沿缺陷边缘延伸05m0（详见碳纤维布施工工艺）3、梁底空洞露筋、露波纹管D凿除空洞露筋松散部分，对外露钢筋进行除锈处理，采用聚合物砂浆对空洞部分进行填充密实，抹平。2）缺陷范围向外50CnI范围内打磨混凝土基面，粘贴三层碳纤维布，对碳布进行防腐处理。4、粘贴碳纤维布施工方法：1 .先对混凝土表面粉刷层进行凿除，然后对梁进行表面打磨、平整，露出结构新面。无任何松散物、尘埃、油和油脂，有裂缝处用钢丝刷或压缩空气清理妥当。直角部分磨成圆弧（R20mm）2 .配制找平材料并对不平整处做修复处理，使表面

14、凹凸平整。3 .配置粘浸胶和裁剪碳纤维布：粘浸胶为A、B两组份，A、B两组份在包装桶内分别搅拌均匀。然后取洁净容器和称重衡器按说明书配合比混合，并用搅拌器搅拌约3分钟至色泽均匀为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。每次配置量以小于3公斤为宜。按设计要求的尺寸用锋利刀具裁剪碳纤维布，整齐划一，避免毛刺、缺角。宜在平整木板（如三合板）或纸板上裁剪。4 .粘贴碳纤维布：将粘浸胶均匀涂抹于混凝土粘贴部位和碳纤维布上，拐角部位适当多涂抹一些。将裁剪好的碳纤维布拉紧对齐后粘贴,用刮板、滚筒沿同一方向反复滚压，去除气泡，直至胶料渗出，充分浸润胶料碳纤维布。5 .在粘贴纤维布时，纤维布的长

15、度从缺陷两端向外延伸各25cm.宽度不小于50cmo6 .在纤维布外表涂结构胶以防老化，并要求外表的颜色尽量与桥梁碎原色一致。5、支座不密贴处理1 .支座上钢板与梁底钢板不密贴：将梁体稍微顶升后，四周用结构胶封闭后注满结构胶。2 .支座与上钢板不密贴、支座与垫石不密贴、支座下钢板与垫石不密贴：先测量脱空的高度或不密贴尺寸，制作不同尺寸楔型不绣钢板,采用联动千斤顶将桥梁上部结构顶起，并用千斤顶支撑上部结构，取出支座，清理支座垫石的尘土、砂石，用结构胶将钢板粘贴固定在支座垫石上，再将支座复位，千斤顶慢慢回油观察，待支座与上下钢板完全密实并不在出现偏歪、不均匀受力和脱空现象后彻底回油拆除千斤顶等设备

16、6、支座剪切变形处理1 .采用联动千斤顶同时将桥梁上部梁体结构整体顶起，以能够取出支座为宜，并用千斤顶支撑上部结构，等待剪切变形支座恢复到原来状态，部分不能完全恢复的支座对其进行180度调整，若是支座变形过大且无法恢复的直接将其更换；待制作调整到位后千斤顶回油放下梁体。调整后的支座不得发生偏歪、不均匀受力和脱空现象。7、橡胶支座鼓肚、破损、开裂更换处理1.采用联动千斤顶同时将桥梁上部梁体结构整体顶起，以能够取出支座为宜，并用千斤顶支撑上部结构，取出旧支座，清理支座垫石的尘土、砂石，放入新支座，调整新支座位貉，使新支座上下各部件纵轴线必须对正。支座不得发生偏歪、不均匀受力和脱空现象；滑动面上的

17、四氟滑板和不锈钢板不得有划痕、碰伤等，支座位貉需正切，四氟板支座安装前必须涂上硅脂油。8、支座更换(1)更换支座及顶升流程16.移至新墩位(2)、主要设备、工具选择1、千斤顶：超薄型系列板型联动式液压千斤顶，50T或100T,该系列千斤顶结构紧凑、扁平、体积小，适用于顶升、拆卸，特别是空间狭窄的地方使用，利用该系列千斤顶可以直接置于梁底和盖梁或台帽之间，完成顶升作业。千斤顶的吨位根据半幅梁板及桥面重量的一半进行确定。100吨超薄型系列板型联动式液压千斤顶，其额定起重量为100T；50吨超薄型系列板型联动式液压千斤顶，其额定起重量为50T；2、油泵：BZ70-1型超高压油泵站供油。额定压力为70

18、MPa,贮油量为20L,外形尺寸为480*385*54mm,最小净重88kg；3、电锤、G-IO型气镐、小型发电机。(3)、顶升操作及要求1、千斤顶安放到位、油管连接油泵站后，操作油泵开始工作，先关紧油泵站输油、回油油阀，缓慢增加油泵油压，待油表显示油压到1520Mpa后，缓慢打开输油油阀并缓慢地增加油压，待油表显示到30MPa后，油泵站停止工作，并缓慢打开回油阀。连续按此回油23次，目的在于排出油管内的空气，并可以调节每个千斤顶钢板和梁体横隔板梁接触点的受力状况大至相同。油泵站继续增油，各梁体均已同时被顶升，当梁体被顶升67m11,这时关紧输油油阀及各个千斤顶油管连接处的油阀，并停止油泵站工

19、作，取出需更换(或纠偏)的支座进行相关处理。待支座处理完毕后，先打开千斤顶连接处的油阀，再缓慢打开油泵站输油、回油油阀开始回油；2、根据以往类似工程多次顶升试验证明，板型联动式液压千斤顶联体集中泵站供油，经实施时测量，顶升时的同步、同幅性均能基本一致，而千斤顶回油下降时，联动泵能较好的统一回油，能较好地保证缓慢、平稳和同步降落;3、支座更换后，经观察并测量，必须满足下表所规定的支座安装要求：m检查项目规定值或允许偏差检查方法和频率1支座中心横桥向偏位（mm）2经纬仪、钢尺：每支座2支座顺桥向偏位（mm）10经纬仪或拉线检查：每支座3支座高程（mm）符合规定不得发生偏差、不均匀受力和脱空现象4支

20、座四角高差（mm）承压力三500kN1水平尺：每支座承压力（500kN2（4）、支座处理质量保证措施1、上桥前，全面检查千斤顶的机械状况，确保千斤顶全套设备的机械完好率100%；2、千斤顶的顶升支点，严格对正梁肋（或横隔梁轴线）或钱缝轴线（空心板），并与支座原位对齐，确保梁体被顶升后，无横向位移，无倾斜；3、千斤顶对桥台或桥墩的反支撑点的定位，能确保其偏心受压在允许范围之内；4、千斤顶摆放位置须经监理工程师确认后，顶升施工方可开始启动；5、每次起动（升或降），严格实行统一指挥，确保顶升同步同幅，确保顶升高度一致。同时，专业技术人员做好全程监测，严格进行施工记录和拍照记录；6、新支座就位前，必须

21、弹放墨线定位。经监理工程师确认后，再下降就位；7、新支座保证使用合格厂家的合格产品；8、复检并清除杂物后，再撤除工作平台。（5）、支座处理安全保证措施1、严格按交通安全布控程序，做好上路施工的审批、办证等相关施工手续，保证持证上路；2、严格按有关规定进行交通安全布控；3、操作人员必须全部佩带上路施工的相关标志，全员进行交通安全教育，提高全员交通安全及防患意识；4、高空作业人员全部佩带安全带；5、严禁空中作业时玩笑取闹；6、现场主管人员全程跟踪监控。（二）隧道工程针对本次缺陷情况，拟采用的处理方案如下：1、主要施工方法（一）、裂缝缺陷修复方案概述：1、隧道衬砌混凝土表面裂缝：缝宽小于0.2Omm

22、的裂缝，采用封缝胶对其进行封闭处理，缝宽大等于020mm的裂缝，采用封缝胶对其进行封闭处理后采用压力灌注法进行注胶处理。（二）、检修道盖板破损修复方案概述1、对于检修道盖板破损予以更换盖板处理。（三）、混凝土衬砌表面网裂缺陷修复方案概述：1、对于隧道衬砌混凝土网裂缺陷的，先按裂缝处理方法先对其裂缝进行封闭或者注胶处理，然后再用环氧砂浆进行修补。；（四）、排水沟阻塞修复方案概述1、对于排水沟阻塞处进行疏通处理，并清理杂物。（五）、排水沟损坏修复方案概述凿除排水沟损坏处，用混凝土进行修补。（六）、渗水修复方案概述1、对于无明显涌水的处理，先对其表面进行清洗，然后贴嘴，封缝,灌浆处理。2、对于有明显

23、涌水的处理，先对其表面进行清洗，找到渗水源，对渗水缝隙钻孔，凿槽，埋管，封填，刷浆找平。1.裂缝缺陷修复封口胶主要性能指标序号性能项目性能要求1钢对钢拉伸抗剪强度标准值，MPa102抗压强度，MPa503抗拉强度，MPa15低粘度灌缝胶主要性能指标序号性能项目性能要求1钢对钢拉伸抗剪强度标准值，MPa102钢与混凝土正拉粘结强度，MPa2.5,且为混凝土内聚破坏3不挥发物含量（）99（一）裂缝处理对于裂缝宽度小于等于O.20mm对于裂缝宽度小于等于0.2OnlnI的，进行表面封闭处理，采用以环氧树脂为主体配以多种复合性能的固化剂、改性剂等材料混合而成的高效封口胶。首先沿裂缝处剔除疏松不实之部位

24、擦净表面浮灰保持干燥，再按配合比（环氧树脂：固化剂、改性剂=2：1）混合并搅拌均匀，用腻子刮刀等工具涂刮，缺损处填满压实刮平；沿裂缝涂刮时，一般宽度45cm、厚度43mm,中心部位略厚，刮向两边渐薄。对于混凝土裂缝宽度大于O.20三对于混凝土裂缝宽度大于O.20mm的，采用“毕可法”进行注浆处理。毕可法灌注是采用多点同时低压加压灌注，加压时间一般控制在10-20分钟，共分为十个步骤进行：1 .裂缝调查：全面查清裂缝的性质以及裂缝的长度、宽度、深度、走向、贯穿及漏水情况。裂缝的长度采用肉眼观察，尺量确定；宽度采用检测仪检查；深度和走向采用超声确定。2 .裂缝处理：采用钢丝刷等工具沿裂缝清除混凝

25、土表面灰尘、浮渣及松散层等污物，刷去浮灰。用酒精或丙酮浆沿缝两侧35cm范围擦拭干净。3 .粘贴注胶底座（灌浆嘴）：在裂缝的交错处、裂缝较明显处、裂缝端部及沿裂缝每间隔25CnI粘贴灌浆嘴。裂缝以条计，每条裂缝设置进浆、排气或出浆口。灌浆嘴用封口胶粘贴在预定位置，作业时特别注意防止赌塞注浆嘴。4 .封缝：封缝质量的好坏直接影响灌浆效果与质量，特别予以重视。裂缝的封闭使用封口胶，按推荐配胶比例称取并调配封口胶，用油灰刀沿裂缝往复涂刮后均匀涂抹一层厚约l2mm、宽23cm的胶泥，注意防止小气泡及密封不严。5 .封缝检验：封缝后2d进行试漏检验，以检查裂缝的密封效果及贯通情况。检查时用压缩空气试验，

26、沿裂缝涂刷一层肥皂水，从灌浆嘴吹入压缩空气，如发现有漏气处及时进行再封闭。6 .配置灌浆胶液：配制灌浆胶液前将灌封胶充分摇匀，估计使用数量按推荐配比准确称量两组分并混合均匀。从胶液混合开始，当气温25。C时，推荐注胶操作在90分钟之内完成。温度增加则时间缩短，反之亦然。7 .灌浆：使用专业注胶器具，注胶前用压缩空气将孔缝砍净，达到无水干燥状态。根据裂缝区域大小，选择采用单孔灌浆或分区群孔灌浆。在一条裂缝上的灌浆可由浅到深，由下而上，由一端至另一端，灌浆压力02Mpa在保证灌浆顺畅的情况下，采用较低的灌浆压力和较长的灌浆时间，可获得较好的灌浆效果。当最后一个出浆口出胶且出胶速率保持稳定后，再保持

27、压注10分钟左右停止灌浆。拆除管路，并注意防止流胶。8 .胶液固化：自然环境中不小于2d固化时间。9 .灌浆效果检验：灌浆效果采用压水检查，在裂缝较多、灌浆质量较差部位设置检查孔，水压值取灌浆压力的7080%,基本不吸水、不渗漏为合格。检查出的不合格部位采用以上方法补灌浆。10 .灌浆工作结束后，凿除灌浆嘴，对凿除部位用封口胶进行表面封闭。裂缝修补注意事项1 .进行灌浆前对裂缝进行处理，将裂缝表面的灰尘、浮渣及松散层等污物清理干净，并用有机溶剂将裂缝两侧2030m11处擦洗干净保持干燥。2 .对于大于O.25mm的裂缝，沿裂缝造成V型槽，槽宽与槽深根据裂缝深度确定，完成后利用压缩空气清理干净。

28、3 .对于裂缝深度较深时，沿裂缝长度范围内进行钻孔，钻孔的直径一般为68mm间距为23m,钻孔后清楚孔内碎屑粉尘，钻孔前用钢筋探测仪检查待钻孔位钢筋分布情况，切勿因钻孔而钻断预力钢筋。4 .灌浆机具、器具及管子在灌浆前进行检查合格后方可使用。5 .若裂缝有渗水现象,斜孔注浆完毕后,在裂缝两侧各20cm宽范围内涂刷2道渗透结晶材料，注浆材料采用高渗透性改性环氧树脂；清除松散碎后，有露筋的对露筋进行除锈处理，清洁创口，用聚合物砂浆压抹平整，修补完毕后用经颜色调配的腻子胶涂刷修补表面以修饰修补痕迹。（二）、检修道盖板破损处理1、对于检修道盖板破损予以更换盖板处理。（三）、混凝土衬砌表面网裂1、对于隧

29、道衬砌混凝土网裂缺陷的，裂缝处理根据缝宽大小分别采用结构胶表面封闭处理（缝宽小等于0.2mm）和结构胶灌浆处理（缝宽大于0.2mm）,然后再用环氧砂浆抹平。（四）、排水沟阻塞处理1、对于排水沟阻塞处进行疏通处理，并清理杂物。(五)、排水沟损坏修复工艺流程：对水沟沟底进行凿毛一清洗水沟沟底一铺设碎一设置石具对于底部有采用砂浆抹面的水沟沟底，先进行凿毛，凿毛采用点凿方式进行，每1米凿6个点以上。水沟沟底清洗后，沟内无杂物、砂土。对出现破损的水沟沟底，先清除浮渣后再清洗。铺设碎：碎碎石材料采用520mm粒径。水沟沟底破损部分直接用细石碎进行修复。混凝土配合比、运输、浇筑、养护等按公路桥涵施工技术规范

30、有关规定进行施工。设置石填：石填采用片石每间隔10米设置一个，高出铺设的混凝土面1015厘米，与混凝土铺设同步进行。(六)、渗水修复边墙及仰拱存在渗水但无明显涌水点的治理方案.1工艺流程注浆嘴加工一打磨一冲洗一裂缝描述一贴嘴一封缝一压风检查一灌浆一注浆嘴清除一质量检查。(1)注浆嘴加工。在外径为6mm、长度大于6cm的铜管一端焊上边长为34cm、厚度为L5mm左右的方形铁片，铁片中间开直径等于铜管外径的进浆孔，铁片周边钻排列规则的小孔。(2)打磨：采用砂轮机沿裂缝的两边各打磨20Cnl的宽度，除去混凝土表面杂物，以免影响注浆嘴的粘贴及封缝效果。(3)冲洗：是贴嘴法施工最重要的工序，用高压冲毛机

31、沿裂缝开口向两边冲洗，以保证缝口敞开无杂物。(4)裂缝描述：用刻度放大镜测量裂缝宽度，并对裂缝走向及缝长进行描述，用以调整布置注浆嘴间距及灌浆压力。(5)贴嘴：根据渗水处进行注浆嘴的布置。规则裂缝缝宽小于O.3mm时按间距20Cm布嘴,缝宽大于0.3mm时按间距30CnI布嘴；不规则裂缝的交叉点及端部均布置注浆嘴。将ECH-I型胶抹在注浆嘴底板上，贴嘴时用定位针穿过进浆管，对准缝口插上，然后将注浆嘴压向混凝土表面抽出定位针，定位针未粘附胶认定注浆嘴粘贴合格。(6)封缝：贴嘴3h后用堵漏灵胶泥将渗水缝口封堵住，2h后用碘鸨灯将混凝土表面烘干并用无水酒精洗抹一遍；待干后刮抹一层ECHTl型粘胶；当

32、不粘手时再刮抹ECH-III型面胶三遍，待ECH-III型面胶基本固化后，用堵漏灵加固形成中间高，两边低的伞形封主11TLo(7)压风检查：封缝完成并养护2h后即可进行压风检查各孔的贯通情况，压风压力0.25MPa;对于不串通的孔查明原因进行分析和处理。(8)灌浆：采用多点同步灌注方式，从下至上，从宽至窄，逐步推进，采用双组分注射泵灌注LPL浆材，施工中采用稳压慢灌,每孔纯灌时间不少于90min,以保证灌浆质量。灌浆压力见表2o(9)注浆嘴的清除:灌浆结束48h后铲除注浆嘴，混凝土表面采用环氧胶泥封堵平整。边墙及仰拱存在渗水并有明显涌水点的治理方案(1)表面清洗:把裂缝左右约IOcm的衬砌混凝

33、土表面清洗干净,找到缝隙的位置及水源；(2)割缝或钻孔：在渗水缝隙左右各3cm处用切割机割深为68cm的缝，或用冲击钻每隔2cm钻孔，为凿槽做准备；(3)凿槽：人工凿出深度为8cm(施工缝)或6cm(衬砌裂缝)的槽，一般凿成内大(6CnI)外小(4CnI)的倒梯形槽，保证外敷防水层有23Cnl厚；(4)埋管：在槽底埋设650弹簧半管直至边墙底部，用锌铁皮固定，边墙底部至纵向排水沟用巾50PVC圆管连接；(5)封填：分两种情况：针对于施工缝，先用遇水膨胀橡胶止水条嵌缝，然后再封填防水砂浆；针对于衬砌裂缝，直接封填防水砂浆。(6)刷浆找平：等防水砂浆达到一定强度后，喷湿修复区域，刷L2普通砂浆找平

34、建议厚度0.508cm；防水砂浆配合比：425#普通硅酸盐水泥：BR增强型防水剂：BR-2专用粉：砂:=1：0.14：0.03：1：O.35o七、交通布控施工中采用封闭部分车道交通施工，为了保证施工顺利进行和车辆的正常通行，要做好道路的交通组织工作，合理设置交通指示牌，引导车辆提前减速通行，避免出现车辆拥堵现象。1、为保证加固施工质量，同时为了保证施工安全，应限制车辆的通行。采用以下措施：在交通导行的路段，严格按照交通部颁公路养护安全作业规程的规定设置规范的交通标志，在施工区域用水马隔离墩或锥形路标隔离，在布控区域前方设置专职交通协管员，负责指挥疏导车辆，引导行驶路段的车速限制在60kmh以

35、内，保证交通安全和施工安全。在施工中服从所管辖交通部门的指挥和安排，积极与有关单位密切配合，认真做好交通管制工作。2、交通安全设施设置的总体要求及原则(1)交通工程及沿线设施应按照“保障安全、提供服务、利于管理”的原则进行设计。(2)交通标志和标线的设置应体现道路交通组织设计意图，充分发挥道路通行能力、促进交通安全。(3)道路交通标志和标线的分类、颜色、形状、线条、图形、尺寸，应符合现行的道路交通标志和标线(GB5768)和公路交通标志和标线设置规范(JTGD82-2009)相应部分的规定。(4)在开放交通之前，所有必须设置的交通标志和标线应设置完备。道路及交通状况有变更时，需增设必要的交通设

36、施，并及时消除不必要的交通设施。3、安全施工保证措施(1)强有力的组织和人员保证项目部成立“交通保通小组”，配备专职交通协管员和安全员，负责施工期间的安全保障工作。交通协管员和安全员经专业培训后统一着装，穿戴统一的反光背心上岗指挥、疏导交通。在施工路段的起止点，设置交通协管员，负责指挥车辆，疏导交通。安全员对整个施工现场进行巡视检查，发现隐患，及时处理。(2)在高速公路上，所有作业人员必须穿戴反光标志服，作业机械必需按照标准涂以桔黄色，并按标准安装黄色警示灯。施工区与通行区采用移动式隔离护栏、围挡板以及锥形标进行严格分离，摆放防撞桶，防止车辆不甚闯入，保证施工安全和交通安全。夜间设置频闪灯，以

37、示警告。(3)对可能影响到现有高速公路行车安全、畅通的工程项目，提前制定交通组织方案，上报监理和交管部门批准。为保证车辆顺利通过作业路段，按照福建省高速公路管理条例、公路养护技术规范(JTlJO73-96)中11.3条“养护安全作业的交通控制”和交通部颁公路养护安全作业规程的规定，设置规范的交通标志、标线，建立相应的交通管理组织，争取交管部门、路政部门的支持，配合交管、路政部门做好交通管理工作，确保工程施工安全、道路畅通。4、建立安全保障体系建立项目经理负责的各级安全责任制，由分管生产的项目副经理负责日常安全工作，施工队设专职安检员负责日常安全制度、安全措施的落实与检查，班组设兼职安全员。安全

38、保证体系(如图)：安全责任制安全教育安全体系保障图项目部安全生产领导小组安全控制建设安全标准工地责任制安全检查现场施工负责人安全检查员参建施工人员责任到人、奖惩兑现提高安全意识保证施工安全提高预测预防能力消除事故隐患责掰1）加强安全意识教育，在施工方案、技术交底上将安全因素放到重要位置上，教育职工严格执行安全规章制度，正确使用并严格管理个人安全环保用品。严格遵守国家有关安全生产的法律法规、落实交通部公路工程施工安全技术规程和公路筑养路机械操作规程及省交通厅有关安全生产的有关规定。项目部安排一名专职安全员进行施工的安全管理，同时各施工队内设一名兼职安全员，负责本队安全措施的落实。2）设置各种安全

39、警示牌。公司将购置一定数量的安全设备，如标志衣、安全带、警示柱、标志牌等。当在有车辆通行的路面上施工时，现场必须树立明显的标志牌，施工人员要佩带安全标志衣。当进行高空作业时，施工人员应穿防滑鞋、系安全带。3）施工现场及生活区配置一定数量的灭火器，由专人负责。4）组织职工进行安全生产学习，定期召开安全生产会议，并将会议精神贯彻到底.开展安全竞赛活动，把安全生产目标分解到各部门。5）建立安全奖惩制度。6）施工现场设专人保卫，禁止闲杂人员入内。7）定期检查安全工作落实情况，及时排除隐患，确保安全。8）设立专职安全员巡回检查；9）开始工作前必须检查设备机器是否平稳地完全运转，杜绝带病作业，严禁在路上随

40、意堆放材料、设备；10）进入施工现场前严禁喝酒，严禁在施工现场打闹；11）装卸材料时起重臂下严禁站人，严禁在高压线下停车作业；12）设立安全奖惩制度，对严格遵守安全规则的职工进行奖励，对违章作业人员要进行重罚；13）严禁乱设乱拉电缆，严禁用电炉等危险电器，接电总线要设漏电保护装置。坚持“安全第一、预防为主”和坚持“管生产必须管安全”的原则，加强安全生产宣传教育，增强全员安全生产意识，公司将给每位职员购买意外伤害保险。配备安全值勤人员，健全检查制度，防止火警、盗窃现象发生。随时与地方政府和治安部门保持联系，协调好各方面的关系，努力创造良好的施工环境。教育职工遵纪守法，注意道德规范，搞好与当地人民
