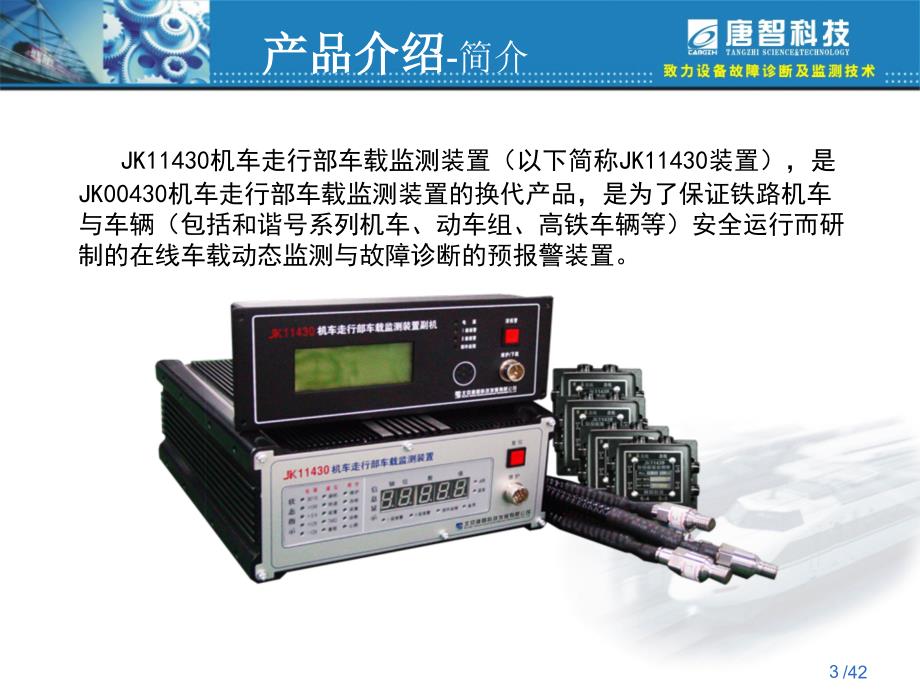

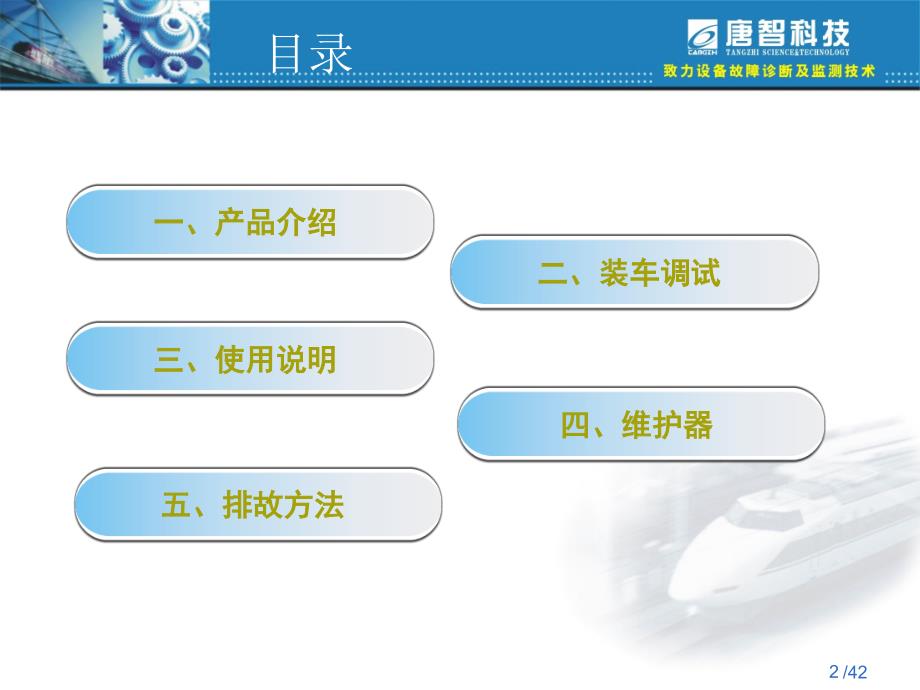

1、JK11430机车走行部车载监测装置使用培训目录一、产品介绍一、产品介绍五、五、排故方法排故方法四、维护器四、维护器三、使用说明三、使用说明二、装车调试二、装车调试2/42产品介绍产品介绍-简介 JK11430机车走行部车载监测装置（以下简称JK11430装置），是JK00430机车走行部车载监测装置的换代产品，是为了保证铁路机车与车辆（包括和谐号系列机车、动车组、高铁车辆等）安全运行而研制的在线车载动态监测与故障诊断的预报警装置。3/42产品介绍产品介绍-系统组成 JK11430系统基本配置：1台主机；2台副机；6个数据前置处理器；36根复合传感器；1台维护器；连接线若干。每条轴配备1个数据
2、前置处理器，每条轴设6个测点，其组成如图所示。（视装车方案定）4/42产品介绍产品介绍-系统组成主机 主机是JK11430装置的核心部件，实现信息的采集、处理、分析、诊断、预警、记录、传输等功能。5/42产品介绍产品介绍-系统组成主机 主机接口如下图。6/42产品介绍产品介绍-系统组成副机 副机是JK11430装置的配属设备，安装在司机室用于对数据的显示及故障信息、报警等。7/42产品介绍产品介绍-系统组成数据前置处理器 数据前置处理器是介于主机与传感器之间，根据主机指令，实现温度、冲击信息及指令的总线传输控制器件。不同盒号的数据前置处理器通信地址编码不同，因此不能互相替换使用。8/42产品介
3、绍产品介绍-系统组成复合传感器 复合传感器是安装在机车走行部检测对象上，由受感部和信号处理器构成，实现温度、故障冲击2个物理量的冲击模拟信息与温度数字信息的复合检测、远传和抗干扰的一体式受感部件。复合传感器采用自带的M12的螺栓安装，尾线标准长度配置为1.2m、0.6m和0.8m三种。9/42产品介绍产品介绍-技术特点 1.多任务并行处理机制，实现对不同测点位置模拟信号与数字信号的多路输入和多路输出的任意路由技术，极大缩短各测点的轮询时间，增强了处理突发事件的能力，为新的诊断方法论的建立和实施奠定了硬软件基础；2.在原有诊断算法基础上，融入新的诊断方法论与算法，进一步提升了诊断准确性；3.密闭
4、式机箱，无风扇设计，系统功耗低，免维护，提高了系统的可靠性、可维护性；4.物理上分区存放程序和数据，增强了系统的稳定性，提高了系统的健壮性；JK11430装置在继承前一代产品（JK00430装置）众多优点的基础上，进行了技术创新和改造，在功能和性能上全面超越了前一代产品，提高了系统的可靠性、可维护性。其与前一代产品相比，具体的优点如下：10/42产品介绍产品介绍-技术特点5.与之配套的维护器通过网络接口下载数据，提高了下载的速度和可靠性；同时便于对车载装置进行在线维护；6.复合传感器尺寸(直径和高度)减小，对安装空间的要求也随之减小，便于现场的安装及维护；7.在复合传感器、前置处理器和主机等各
5、部件中增加了硬件和软件的抗干扰措施，提高了系统整体的抗干扰能力。11/42目录一、产品介绍一、产品介绍五、五、排故方法排故方法四、维护器四、维护器三、使用说明三、使用说明二、装车调试二、装车调试12/42装车调试装车调试1.工具准备 装车之前的工具准备需要充分，才不延误装车时间周期。2.传感器安装位置 安装在轴承工作状态下的承载区域，冲击信息从信息源到传感器的受感面的传递途径上不能发生折射、绕射、中断等现象，否则会损失信息。3.传感器安装工艺 复合传感器的安装孔的工艺要求：尽量在箱体上要求加工安装孔进行铰锥面，或者安装带锥面垫片。4.转接线固定安装 转接线要求走线美观，不与发热部件捆扎一起，注
6、意活动部件之间的余量。JK11430装置装车过程需严格遵循装车方案进行，装车调试过程需要注意的几点如下，具体要求见装车工艺要求：13/42装车调试装车调试 JK11430JK11430装置装置安装完毕后的调试和验收过程主要包括以下几个方面：安装完毕后的调试和验收过程主要包括以下几个方面：一、启动检查 a.主机启动检查 接通电源，查看电源指示灯是否全亮状态，主机是否正常启动，即指示灯与数码管正常显示；b.副机启动检查 启动后，副机蜂鸣器响和指示灯全亮，继而停止，电源指示灯亮。二、装置运行状态检查 a.主机运行检查 主机启动正常，查看面板（或通过维护器查看装置信息）各测点温度、冲击显示正常，自检时
7、无故障部件、无报警现象（即故障部件灯、报警灯未亮），当有部件故障时需确认位置，进行排故或更换。b.副机运行检查 查看显示屏信息温度是否正常，车型、车号是否正确，副机面板指示灯是否正常。14/42装车调试装车调试 JK11430JK11430装置装置安装完毕后的调试和验收过程主要包括以下几个方面：安装完毕后的调试和验收过程主要包括以下几个方面：三、转速检测 在轴端拨动转速传感器，查看面板转速指示灯是否闪烁，并通过维护器查看转速情况；四、测温检测 查看主机面板上各测点温度显示是否正常。五、传感器冲击检测 连接维护器，进入传感器检测单元，敲击对应位置传感器，测试所有传感器冲击检测是否正常。六、数据下
8、载 连接维护器进行数据下载，要求数据下载成功，并能查看到数据包。七、车号设置 调试完毕后，需根据安装机车对主机进行车号进行设置。15/42目录一、产品介绍一、产品介绍五、五、排故方法排故方法四、维护器四、维护器三、使用说明三、使用说明二、装车调试二、装车调试16/42使用说明使用说明-主机显示1.1主机通电显示主机通电显示 主机通电后，主机初始化及自检，即“自检”指示灯亮，“运行”灯闪烁，数码管显示“-”，如各测点工作状态都正常，前面板显示正常；如果存在设备故障、显示当前故障部件代码，同时故障部件灯亮；继而数码管轮询显示当前所有轴位测点的实际温度及DB值；如果机车走行部监测测点存在故障时，显示
9、当前轴位的DB值，同时报警灯点亮。数码面板显示说明：轮流显示先后次序为各轴位温度及DB值显示、机车故障报警提醒、当前设备故障部件。17/42使用说明使用说明-主机显示1.2.面板显示面板显示 1)主机面板指示说明主机面板指示说明定义定义正常状态正常状态颜色颜色备注备注DC110V常亮绿24V正常时常亮+15V常亮绿+12V正常时常亮12V常亮绿-12V正常时常亮+5V常亮绿+5V正常时常亮转速闪烁绿有转速脉冲时闪烁，无转速灭前置闪烁绿与传感器网络通信时闪烁，无通信时灭运行秒闪绿运行1s闪烁一次，当CPU异常时灭自检常灭绿设备处于自检状态时亮采集闪烁绿主机采集冲击信号或温度时灯亮诊断闪烁绿主机处
10、于诊断分析时灯亮副机闪烁绿与副机通讯时等亮维护绿维护下载状态时亮级报警常灭黄I级报警时亮，无报警时灭级报警常灭红II级报警时亮，无报警时灭故障部件常灭红自检发现装置故障时闪烁，正常时灭备用绿备用18/42使用说明使用说明-主机显示1.2.面板显示面板显示 2)故障部件提示故障部件提示 设备运行故障时，装置可进行自检判定，如有故障部件时，“故障部件”指示灯亮，对应数码管显示故障代码，表征该对应部件运行异常，需进行更换或维修。故障代码表如下：故障部件故障部件代码代码定义定义说明说明E0主机异常数码管显示“E0”，表征主机异常；En(n=17)第n号数据前置处理器异常示例：数码管显示“E1”表征1号
11、前置异常；“E2”表征2号前置异常；依此类推；xxxx位传感器异常示例：数码管显示“11”表征11位传感器异常；“12”表征12位传感器异常；依此类推；19/42使用说明使用说明-副机显示2.副机显示副机显示20/42使用说明使用说明-副机显示2.副机显示副机显示1)副机启动：接通副机，副机启动开始自检，报警指示灯亮一次，蜂鸣器响一下。在收到主机发送的信息前，显示屏保持显示该界面。21/42使用说明使用说明-副机显示2.副机显示副机显示2)主机自检：在接收到主机自检中信息后，副机保持显示下图界面，直到接收到其他显示信息。22/42使用说明使用说明-副机显示2.副机显示副机显示3)自检信息：主机
12、自检完成后，副机显示自检信息。主机自检出现故障部件时，显示屏显示对应部件异常，并且故障部件灯亮。23/42使用说明使用说明-副机显示2.副机显示副机显示4)车型车号 24/42使用说明使用说明-副机显示2.副机显示副机显示5)温度显示 副机每隔5s显示下一页的温度数据，每轴只显示最高和最低温度的轴位。25/42使用说明使用说明-副机显示2.副机显示副机显示6)报警显示 副机每隔5s显示下一条报警信息（相应报警指示灯点亮，并保持点亮状态）。26/42使用说明使用说明-副机显示2.副机显示副机显示7)清报警键(复用)清报警键还有复用功能，即在无蜂鸣器报警提示情况下，按下清报警按键可以查询设备运行状
13、态。27/42目录一、产品介绍一、产品介绍五、五、排故方法排故方法四、维护器四、维护器三、使用说明三、使用说明二、装车调试二、装车调试28/42维护器1.维护器界面及接口29/42维护器2.2.维护器常用功能维护器常用功能a)机车数据下载及转储；b)车号设置；c)实现车载软件升级；d)可实时监控装置信息；e)复合传感器冲击检测。30/42维护器3.3.维护器使用维护器使用1)维护器启动及功能配置 将主机与维护器连接，开启维护器电源，维护器开始工作。前提：车载软件运行。选择 选择“维护器配置”，出现密码输入界面，在界面里面输入密码，密码验证完成后进入功能配置界面，在界面里面点击要屏蔽或者开启的功
14、能。31/42维护器3.3.维护器使用维护器使用2)数据下载 选择 的“数据下载”功能，点击“实时数据”按钮则下载实时数据（未被下载过的数据），如果需下载备份数据时选择“备份数据”按钮。点击后自动下载，下载完成后会在消息框中提示“XX下载完成”，此时可通过点击“返回”按钮回到主界面。如果需要将数据导入到地面系统，通过“数据转储”功能。32/42维护器3.3.维护器使用维护器使用3)数据转储 在未连接主机的情况下，在选择数据转储弹出确认提示框图，点击“是”按钮进入维护器的数据转储模式界面，数据转存完成后点击返回按钮，在提示框内点击“是”退出。33/42维护器3.3.维护器使用维护器使用4)软件升
15、级 在选择 车载软件上传，在升级包列表界面里面会详细列出维护器上存储的主机软件列表，点击列表里面的软件包便会提示是否升级所选择的软件包，如果在提示框内选择是，便会将所选择的软件包上传到主机上，主机会自动完成软件升级，提示主机升级成功后，请手动重启主机。34/42维护器3.3.维护器使用维护器使用5)装置信息 在选择“装置信息”，装置信息界面如图示。装置信息界面会显示主机车型车号、信息更新时间、车载软件版本、配置文件版本、转速传感器转速、累计里程、文件格式、前置处理器环温、测点温度DB信息。35/42维护器3.3.维护器使用维护器使用6)车号配置 在选择“车号设置”，在界面里面输入车号，点击确认
16、按钮即可，主机设置完车号后会回复“主机车号设置成功”的消息，并且主机会自动重启，重启后状态栏会显示设置的车号。36/42维护器3.3.维护器使用维护器使用7)里程设置 在选择“里程设置”，在界面里面输入里程，点击确认按钮即可，主机设置完里程后会回复“主机车号里程成功”的消息，并且主机会自动重启，如图示。37/42维护器3.3.维护器使用维护器使用8)传感器冲击检测 在 选择“传感器冲击检测”，点击“轴”“位”菜单按钮选择需要检测的轴位，然后敲击传感器，本界面在连续敲击的情况下记录10次SV值。大于10次的敲击值将会在最后栏实时更新。38/42目录一、产品介绍一、产品介绍五、五、排故方法排故方法
17、四、维护器四、维护器三、使用说明三、使用说明二、装车调试二、装车调试39/42/4240排故方法排故方法常见故障排故方法（静态故障）常见故障排故方法（静态故障）单个传感器故障单个传感器故障p与之相邻的传感器互换，与之相邻的传感器互换，p通过维护器查看故障位置是否发生变化？通过维护器查看故障位置是否发生变化？p如发生了变化则说明故障可能是传感器或传感器转接线故障如发生了变化则说明故障可能是传感器或传感器转接线故障p如未发生位置变化说明故障时前置引起的如未发生位置变化说明故障时前置引起的例：例：p在在4号前置端互换号前置端互换45、46位位p使用维护器查看故障位置是否发生变化？使用维护器查看故障位
18、置是否发生变化？p仍然是仍然是45位故障，说明位故障，说明4号前置存在问题；号前置存在问题；p如果故障变为如果故障变为46位，说明位，说明46位传感器或其转接线故障位传感器或其转接线故障p更换更换46位传感器，看故障是否消除？位传感器，看故障是否消除？p将新传感器直接接入将新传感器直接接入4号前置的号前置的5位，如果故障消除说明系位，如果故障消除说明系转接线问题？转接线问题？p如故障还未消除，更换一根传感器试试，否则为前置故障。如故障还未消除，更换一根传感器试试，否则为前置故障。40/42/4241排故方法排故方法常见故障排故方法（静态故障）常见故障排故方法（静态故障）单个前置故障单个前置故障
19、前置故障（全车异常、某个转向架异常）前置故障（全车异常、某个转向架异常）p先确定是故障点，通过前后转向架确定故障前置所在的位置先确定是故障点，通过前后转向架确定故障前置所在的位置p通过甩前置的方法，确定最终故障所在的位置通过甩前置的方法，确定最终故障所在的位置 41/42/4242排故方法排故方法常见故障排故方法（静态故障）常见故障排故方法（静态故障）主机故障主机故障主机故障主机故障先确定是故障点，通过更换主机确认和维护。先确定是故障点，通过更换主机确认和维护。排故方法：现场出现部件故障时，须先确认定位故障位置，通过更换排故方法：现场出现部件故障时，须先确认定位故障位置，通过更换 处理方式进行排除。处理方式进行排除。42/42谢 谢！43/42
