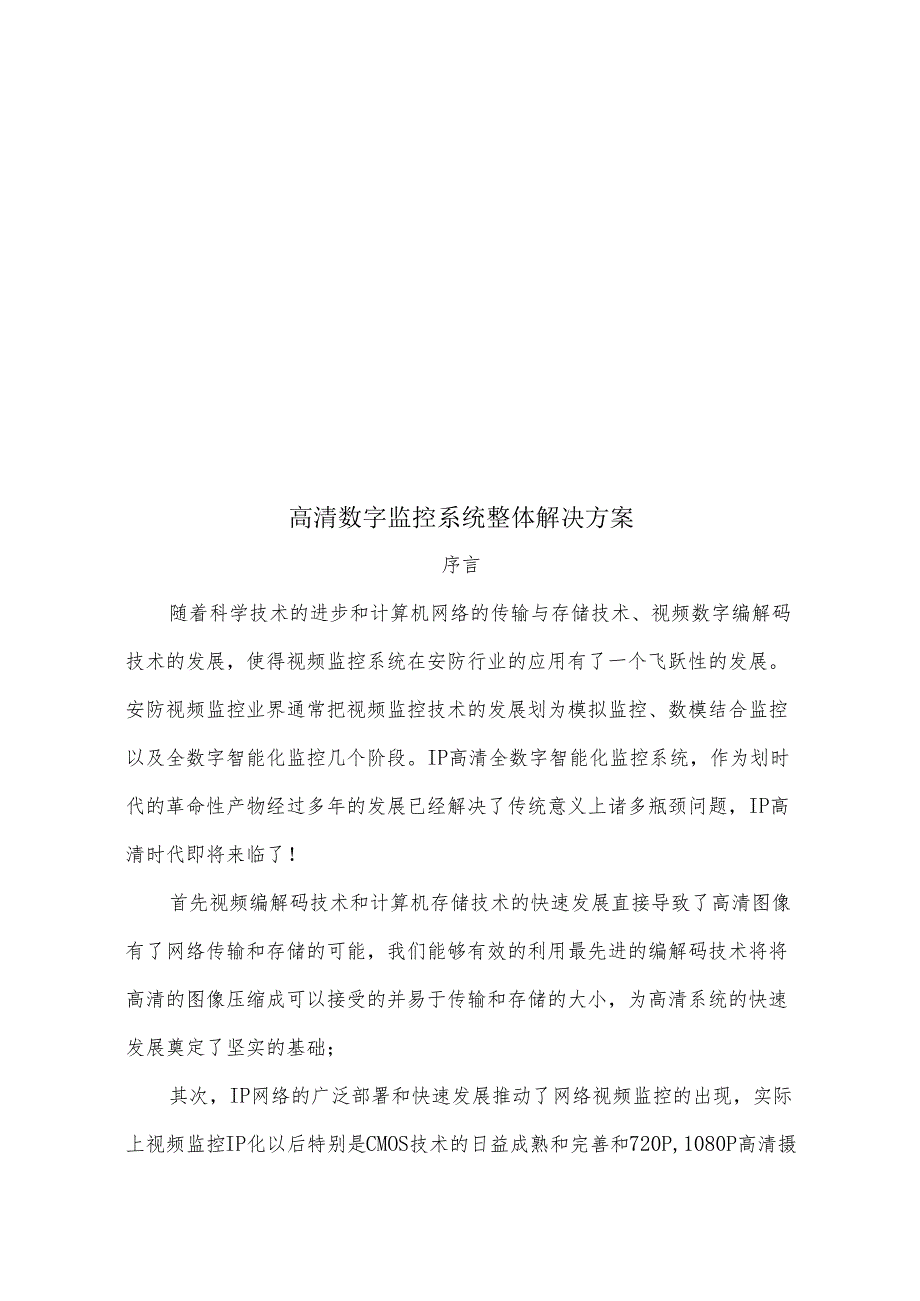

1、高清数字监控系统整体解决方案序言随着科学技术的进步和计算机网络的传输与存储技术、视频数字编解码技术的发展，使得视频监控系统在安防行业的应用有了一个飞跃性的发展。安防视频监控业界通常把视频监控技术的发展划为模拟监控、数模结合监控以及全数字智能化监控几个阶段。IP高清全数字智能化监控系统，作为划时代的革命性产物经过多年的发展已经解决了传统意义上诸多瓶颈问题，IP高清时代即将来临了！首先视频编解码技术和计算机存储技术的快速发展直接导致了高清图像有了网络传输和存储的可能，我们能够有效的利用最先进的编解码技术将将高清的图像压缩成可以接受的并易于传输和存储的大小，为高清系统的快速发展奠定了坚实的基础；其次

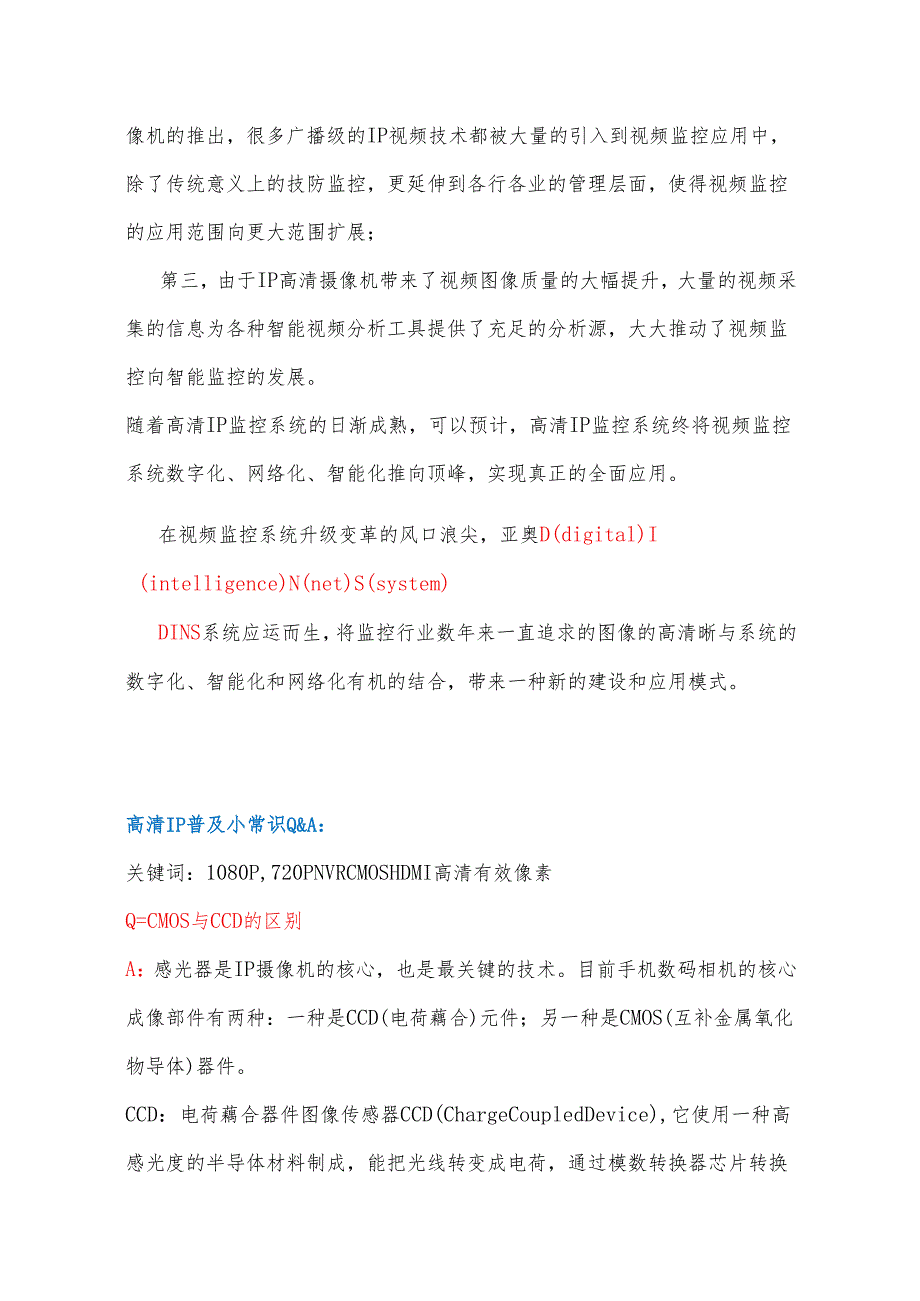

2、IP网络的广泛部署和快速发展推动了网络视频监控的出现，实际上视频监控IP化以后特别是CMOS技术的日益成熟和完善和720P,1080P高清摄像机的推出，很多广播级的IP视频技术都被大量的引入到视频监控应用中，除了传统意义上的技防监控，更延伸到各行各业的管理层面，使得视频监控的应用范围向更大范围扩展；第三，由于IP高清摄像机带来了视频图像质量的大幅提升，大量的视频采集的信息为各种智能视频分析工具提供了充足的分析源，大大推动了视频监控向智能监控的发展。随着高清IP监控系统的日渐成熟，可以预计，高清IP监控系统终将视频监控系统数字化、网络化、智能化推向顶峰，实现真正的全面应用。在视频监控系统升级变

3、革的风口浪尖，亚奥D(digital)I(intelligence)N(net)S(system)DINS系统应运而生，将监控行业数年来一直追求的图像的高清晰与系统的数字化、智能化和网络化有机的结合，带来一种新的建设和应用模式。高清IP普及小常识Q&A：关键词：1080P,720PNVRCMOSHDMI高清有效像素Q=CMOS与CCD的区别A：感光器是IP摄像机的核心，也是最关键的技术。目前手机数码相机的核心成像部件有两种：一种是CCD(电荷藕合)元件；另一种是CMOS(互补金属氧化物导体)器件。CCD：电荷藕合器件图像传感器CCD(ChargeCoupledDevice),它使用一种高感光度

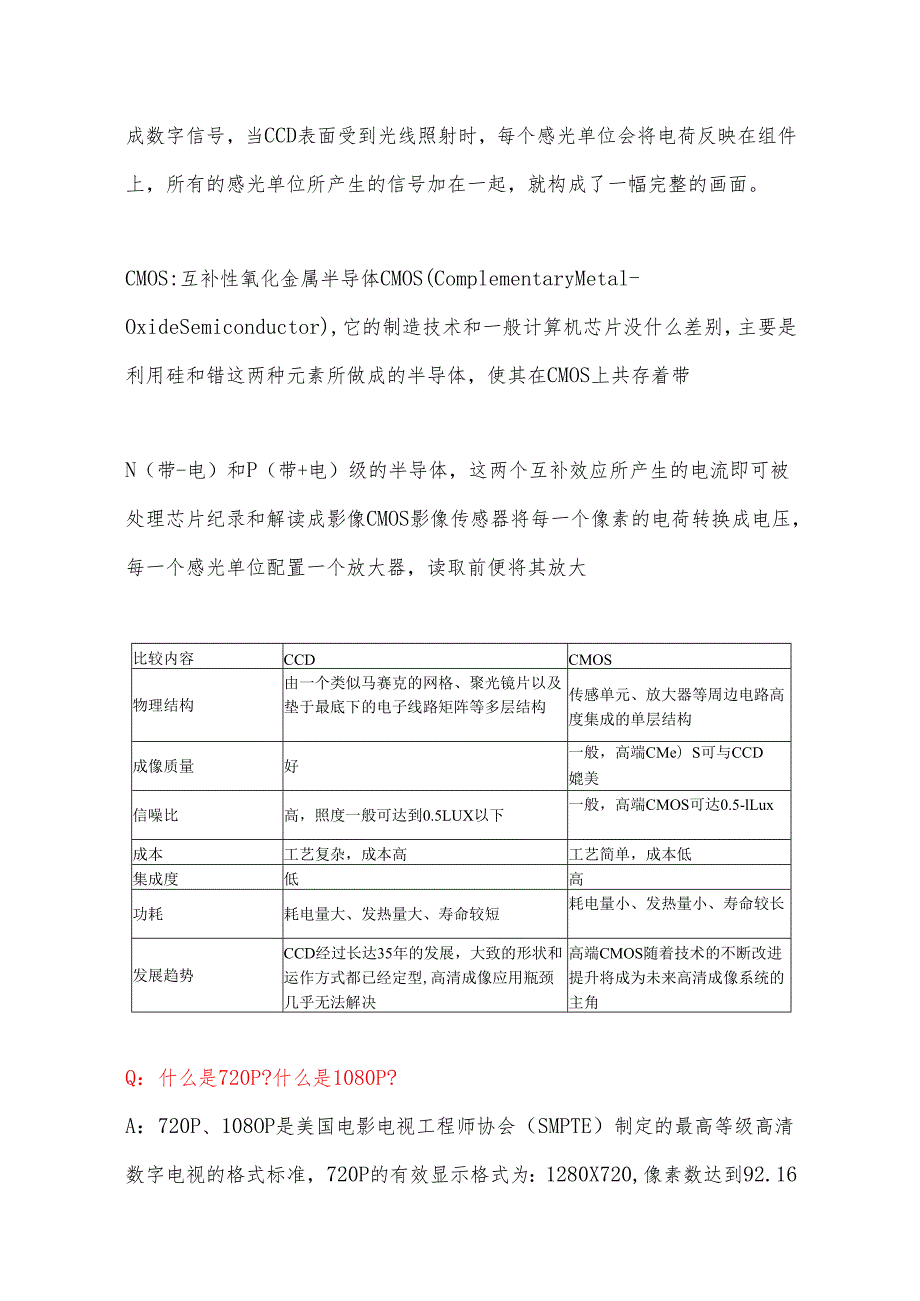

4、的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。CMOS:互补性氧化金属半导体CMOS(ComplementaryMetal-OxideSemiconductor),它的制造技术和一般计算机芯片没什么差别，主要是利用硅和错这两种元素所做成的半导体，使其在CMOS上共存着带N（带-电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像CMOS影像传感器将每一个像素的电荷转换成电压，每一个感光单位配置一个放大器，读取前便将

5、其放大比较内容CCDCMOS物理结构由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵等多层结构传感单元、放大器等周边电路高度集成的单层结构成像质量好一般，高端CMe）S可与CCD媲美信噪比高，照度一般可达到0.5LUX以下一般，高端CMOS可达0.5-lLux成本工艺复杂，成本高工艺简单，成本低集成度低高功耗耗电量大、发热量大、寿命较短耗电量小、发热量小、寿命较长发展趋势CCD经过长达35年的发展，大致的形状和运作方式都已经定型,高清成像应用瓶颈几乎无法解决高端CMOS随着技术的不断改进提升将成为未来高清成像系统的主角Q：什么是720P?什么是1080P?A：720P、108OP是

6、美国电影电视工程师协会（SMPTE）制定的最高等级高清数字电视的格式标准，720P的有效显示格式为：1280X720,像素数达到92.16万，108OP的有效显示格式为：1920X1080,像素数达到207.36万。SMPTE（美国电影电视工程协会）将数字高清信号数字电视扫描线的不同分为1080P、10801、720P（i是interlace,隔行的意思，P是PrOgreSSiVe,逐行的意思）。720P、Io80P是一种在逐行扫描下达到1280X720、1920X1080分辨率的显示格式。是数字电影成像技术和计算机技术的融合。我们常说的720P高清摄相机或1080P高清摄相机就是按照这种标准

7、能够通过对视频图像的采集、编码、压缩、解码等一系列过程最终输出720P或1080P分辨率图像的摄相机。Q：什么是高清摄像机的有效像素？A：数字摄像机照相机的像素数包括有效像素(EffectivePixels)和最大像素(MaximumPixels)o与最大像素不同的是有效像素数是指真正参与感光成像的像素值，而最高像素的数值是感光器件的真实像素，这个数据通常包含了感光器件的非成像部分，而有效像素是在感光器件真正参与感光部分的像素值，它往往会比最大像素值少很多，所以，在像素面积不变的情况下，数字摄像机照相机能获得最大的图片像素，即为有效像素。目前许多数码摄像机照相机所标称的像素值往往是最大像素，

8、而不是有效像素。另外，同时同样的感光器件在拍摄视频和拍摄照片时所使用的有效像素也是不同的。一般拍摄视频时所使用的有效像素要远远小于拍摄照片时所使用的有效像素。Q：如何鉴别高清IP摄像机的性能？(标称720P1080P的摄像机如何能够鉴别优劣)A：高清摄像机的属于视频监控领域里的新兴事物，目前国内还没有统一的检验与测试标准。因此，虽然同样标称为720P或1080P的高清摄像机，但是，在视觉感官上的差距却非常明显。我们大致可以通过以下五点来简单的判断高清IP摄像机的优劣1、 清晰度测试可以通过普通的视频图像清晰度（线数）测试卡来简单的判断高清摄像机的清晰度。这种方法能够通过肉眼直接分辨出图像的清晰

9、度，一般来说高清720P的摄像机测试卡指标能够清晰的分辨出大于800TVL电视线，而较差的高清摄相机这一指标会偏低，而且图像有抖动或毛边。2、 动态范围测试可以通过普通的视频图像灰度等级测试卡来简单判断高清图像的灰度等级数据。3、 色彩还原通过色彩测试卡或肉眼来判断比较高清视频图像的色彩还原度。一般好的高清IP摄相机的还原度非常高，几乎可以达到非常逼真的还原效果。4、 信噪比相同画面情况下对噪声的抑制处理也是衡量高清IP摄相机性能优劣的重要指标之一。对于画面中暗块亮快的处理、噪声抑制直接决定了图像的画质效果，有许多低端的摄相机只能在100Lux以上的理想状态下输出较为清晰的画面，对于光线环境变

10、化的适应能力很差，强光或者暗光的环境下没有对噪声抑制的有效手段，无法保证图像质量。这种情况下高清图像是没有意义的，我们称之为伪高清。5、 图像编码压缩算法IP高清摄相机对图像的编码压缩算法的好和差也是直接影响摄相机性能的重要指标之一，目前市场上的高清摄相机视频图像的编码压缩处理芯片分成DSP芯片和ASIC芯片两种载体，两者各有千秋，DSP芯片功能应用相对灵活，开发周期短，但是编码效率偏低,且成本较高。ASlC芯片功能应用相对固定，开发周期长，但是编码效率很高，且大批量使用后成本较低。不管是哪一种载体都需要好的视频编码压缩算法，好的算法能够在保证图像质量和清晰度的情况下尽可能的减少视频码流和存储

11、容量。较差的IP高清摄相机往往会在大运动量的情况下产生马赛克或水波纹等情况，直接影响视频图像质量。Q：高清图像如何存储？A：高清图像的存储设备和传统的数字硬盘录像机DVR(DigitalVideoRecoder)不同，由于它直接输入的数字视频图像，因此它不需要进行图像的编码压缩，而只需要存储数字视频图像资料，除此之外，它还需要能够支持对IP高清摄像机的管理，网络服务、权限管理、Web服务等后端网络服务和应用支持。这种设备我们统称为NVR(NetVideoRecorder)o目前，NVR设备按照不同的使用需求有多种产品形态，其中包括分布式NVR和集中式NVR存储系统。Q：高清图像如何显示？A：目

12、前高清视频图像大都以720P(1280*720)或1080P(1920*1080)分辨率为主，由于分辨率达到了甚至超过了我们传统显示设备的显示能力范围，因此在高清图像的显示方面也引入了许多新的设备、标准和接口。其中包括大屏幕高清显示器、HDMI接口等。由于传统的数字显示接口以VGA标准为主，但是VGA标准接口的输出分辨率最大也只能达到1280*1024分辨率,因此，当我们需要显示108OP分辨率的高清图像时就必须采用以HDMI标准的接口进行视频信号的传输，采用支持1080P(FULLHD)分辨率的高清显示设备进行显示。高清数字监控系统(DINS)介绍第一部分：DINS系统构成：和传统的视频监控

13、系统一样，DlNS系统主要分成五大部分即：图像的采集、图像的传输、图像的存储以及图像的显示、系统的管理与控制。它是由IP高清网络摄像机、光纤传输交换、NVR网络存储服务器和高清视频解码服务器以及集中管理服务平台组成。DINS系统有着与传统概念监控系统相比无与伦比的优势主要体现在：1 .完美的高清监控画面，逼真的色彩还原，清晰的局部细节特征表现，完全颠覆了传统监控系统中对监控图像画面的认知概念。高清晰、大画面、大视角的监控图像能够使一台高清摄像机替代多达5、6台普通摄像机达到同样的效果甚至表现更优秀。2 .统一的监控平台，工程实施、管理维护方便。通过对网络监控四大基础组件IP高清摄像机、网络存储

14、设备、网络系统和管理平台的互相融合，优化了系统架构，提高了系统整体效地能、可靠性和性价比，同时可以真正有效地满足用户的定制需求。基予网络介质的IP监控方案，省去了传统监控中要敷设大量视频线和控制线的工作，只需要将几根网线接入监控机房就能解决图像或控制信号的传输问题。3 .先进的体系架构，扩容方便。有网络本身来承载交换存储流和实时流等业务码流，由管理服务器处理控制信息，适合扩展应用。控制、图像、存储等全部采用国际标准技术实现，便于互连互通，整体架构采用分层、开放设计，便于新技术新业务的引入及融合，真正让建筑变得“智能化”。扩容只需要增加编码器，增加管理平台软件许可，增加存储容量，便可快速实现。4

15、 .支持IPSAN扩展存储，实现快速、高可靠。IP监控系统的存储本身由于采用IPSAN专业存储架构，设备可靠性要远高于传统DVR,包括支持各种RAlD保护技术，支持硬盘热备和在线维护，任何一个硬盘损坏不会丢失数据，支持电源冗余，这些都是传统DVR所不具备的。5 .丰富的增值业务，实现安防智能化。IP监控解决方案可以实现诸如专业报警、门禁、SCADA,消防、智能分析等系统联动,帮助用户解决跨系统联动集成和应用管理方面的问题，大大降低了项目实施、协调、集成等方面的风险，丰富了系统的各种增值应用。传统监控中对图像只能进行传输、监看和记录对图像不可能进行分析和处理。而基于IP的数字化监控方案让视频监控

16、可以与门禁、报警、智能分析、智能跟踪、流量统计等智能业务整合，实现真正安防自动化。网络视频监控以数字信号处理为基础，采用网络化的方式实现信号的传输、交换、控制、录像存储以及点播回放，并通过设立强大的中心业务平台，实现对系统内所有编解码设备及录像存储设备的统一管理与集中控制。对用户而言，仅需登录中心业务平台，即可实现全网监控资源的统一调用和浏览。第二部分：DINS系统的典型应用拓扑图:第三部分：DINS系统的整体介绍1 .图像的采集图像的采集部分主要有IP高清网络摄像机来完成，它的作用相当于传统的模拟摄像机+视频服务器或DVR的编码及网络服务等功能的集合，只是IP高清网络摄像机所采集的图像更清晰

17、数据量更大、色彩还原更度更高。由于IP高清网络摄像机直接输出的是高清IP网络信号，因此不会受到网络传输中各种信号干扰的困扰。同时，亚奥IP高清网络摄像机还支持1路BNC模拟输出，满足用户的不同需求。除此之外IP高清网络摄像机还支持RS485控制信号的接入，通过485信号控制云台解码器，控制云台的上下左右转动（如图所示）。高清摄像机的特点：A、图像清晰度高高清IP网络摄像机，它采用500万像素的逐行扫描CMOS图像传感器清晰度可达720P（1280*720分辨率）108OP（1920*1080分辨率）全实时广播级图像画质，清晰度远远高于传统意义上的CCD模拟摄像机，真正实现了高清监控的目标。B

18、系统的环境适应性强系统具有自适应的智能调节模式，会根据不同光线环境自动调节摄像机的光圈、增益、降噪等参数，能够始终保持最完美的画面效果。由于系统实现了监控从采集到存储的全数字化，因此，对于传统意义上所存在的摄像机受到光线变化影响直接影响画质的现象将不会存在。同时对于线路传输中普遍存在的视频信号干扰等也将彻底消失。C、色彩还原逼真系统采用的视频采集压缩芯片，是来自于美国的世界著名品牌，也是SOny松下等专业广播级视频采集芯片的提供商，色彩显示堪比专业3CCD摄像机的色彩还原，在图像的色彩的高保真、色彩信息处理、宽动态、系统降噪等多方面都有着绝对优势。D、系统寿命长由于系统采用了CMOS图像传感

19、器，因此，在摄像机功耗、发热量低。稳定性也远远高于传统的模拟摄像机。同时由于组件相对简单，故障率也相对较低。将支持POE供电，直接通过网线供电，解决了现场供电的问题。E、发展趋势CMOS图像传感器由于在宽动态、噪声抑制、制作工艺等技术环节上有了重大的突破，因此CMOS图像传感器成为了未来的发展趋势，广播级的高端专业高清照相机、摄像机几乎都采用的是CMOS图像传感器。2 .图像的传输系统的传输适用于有综合布线的局域网系统或者独立的光纤组网，只不过与传统模拟信号传输区别的是，不需要采用昂贵的光端机进行模拟信号的调制，只需要采用光线收发器进行简单的光电转换即可，大大降低了建设成本。3 .图像的存储图

20、像的存储采用的是网络存储服务器即所谓的NVR.他集成了对影像资料的管理、存储码流的分配、对IPCanlera的管理与设置、报警联动、用户权限认证与管理、WEB流媒体视频点播服务等多种功能，能够保证系统中的高清视频图像进行实时安全稳定的存储，并提供各种完善的网络接口，提供强大的网络远程设置、配置、视频点播、视频回放服务。4 .图像的显示与控制图像的显示与控制部分包含两部分内容即高清图像的显示以及对图像的管理、切换及PTZ控制。由于高清视频图像的清晰度达到了标清720P甚至高清1080P,因此，对高清图像的显示需要采用专用的解码设备以及显示设备。显示输出的接口需要支持HDMl高清输出。5 .系统集

21、中管理平台集中管理平台还能够提供对NVR的管理，IP网络高清服务器的图像调整、远程码流设置、图像质量设置、图像的切换选择、对NVR录像资料的回放控制等。在PTZ控制方面，考虑到数字化系统固有的延时特性会给用户的PTZ操作带来不便我们采用了全新的PTZ控制模式，最大程度的降低了，由于网络延时给用户带来的感官上的不适。通过点击平视、仰视、四周环视等按钮实现对云台的直观控制。远程浏览（扩展）系统内可以通过任意一台硬件配置足够的PC通过网络IE浏览到系统的所有IP高清网络摄像机。系统设备选配清单：1：图像的采集ST-N9000系列高清网络摄像机（室内室外型）ST-N9720DP720P室内外高清网络摄

22、像机ST-N91080DP108OP室内外高清网络摄像机ST-VPS1000智能分析模块高清镜头2：网络部署 光纤（距离超过80米必须采用） 光纤收发器 百兆千兆交换机 百兆千兆综合布线系统3：图像的存储 ST-NVRC300系列网络视频录像服务器ST-NVRC300EHD系列多路实时嵌入式系统网络视频录像服务器（小型）ST-NVRC300EHDR系列多路实时嵌入式系统网络视频录像服务器（中型）ST-DVRC300HDN系列混合型网络视频录像服务器（混合型） 大型磁盘阵列4：图像的显示 ST-NVM5100D高清数字矩阵系统 ST-NVM5110D高清视频解码器 带HDMl接口的高清液晶显示器

23、72OP1080P） HDMI中继延长设备5：图像的控制与管理ST-VMP8800高清视频集中管理控制平台（含软硬件）ST-MMC多媒体中心控制服务模块ST-MCS系统巡检管理服务模块ST-AMS智能报警控制模块ST-VMS高清显示切换控制服务模块ST-STS高清数字流媒体转发服务模块ST-VSS视频存储管理服务模块ST-V9.O高清视频集中管理客户端配套资料技术手册：ST-N9000系列室内外高清IP摄像机ST-N9120HD室内外高清网络摄像机简介：基于标准H.264的百万像素级高清网络摄像机。它采用500万像素的逐行扫描图像传感器清晰度可达1280*720分辨率广播级图像画质，支持高清

24、分量模拟输出，支持支持25帧秒实时720P1080P+FullDl双码流实时编码，支持常用播放软件直接播放。先进的H.264压缩算法效率更高，同画质下码率仅为MPEG-4的二分之一。特色功能：高分辨率(HighReSoIUtiOn)逐行扫描12.5英寸500万像素CMOS传感器 广播级图像画质，清晰度可达720线，最低照度0.5Lux TrueISO标准H.264,可用标准解码器解码 720P(1280*72025fps)全实时高清视频录像 支持720P+FullDl实时双码流，浏览和存储互不影响 3A控制(自动白平衡、自动增益控制、自动曝光控制) 支持SDSDHC卡方式存储报警高清图片及录像

25、 RJ45接口IOM100M自适应以太网 支持1080P、720P,FullDK4CIF,VGA和CIF分辨率 支持FTP服务器实时录像功能 内置WEBServer,支持WEB方式的浏览和管理 提供视频运动侦测(MotiOn-Detect)及传感联动等多种可选报警联动方式 支持水印(DigitalWatermark)技术，录像资料不易被篡改 提供标准GPlO报警接口、双向音频和高清模拟输出接口 支持UPnP协议，轻松检索管理网络摄像机规格参数:摄像机与镜头720P成像器件12.5Inch逐行扫描图像传感器有效像数(水平*垂直)2592H*1944V扫描模式逐行扫描镜头接口CCSmount白平衡

26、AWB增益控制AGC曝光控制AEC自动信噪比50db镜头类型直流驱动(DC)自动光圈镜头，推荐使用12Inch高清镜头音视频规格视频压缩标准标准H.264,录像文件可以用标准解码器解码音频压缩标准MP2,AAC(可选)视频最高分辨率1280x720P(25fps)+720x576(25fps)压缩分辨率720P(l280*720)、4CIF(704*576)、CIF(352*288)*PAL为25帧秒，NTSC为30帧秒网络协议通用协议TCPIP,HTTP,SNMP,UPnP,DHCP,FTP,UDPFTP客户端ftp实时录像、报警录像输入输出接口模拟视频输出BNC模拟输出网络接口RJ45xl

27、IOBaSe-TlOoBaSe-TX自适应以太网口，兼容PoE(IEEE802.3af)SDSDHC卡插槽1个支持SDSDHC卡AudioIn1LineInAudioOut1LineOutRS4851报警报警检测移动侦测、视频丢失、镜头遮挡、传感器联动报警功能SD卡、FTP上传、E-mail提示、客户端警示、联动云台其它参数电源DC12V:300MA（IEEE802.3af,*选配模块POE及POESwitcher）:3.6W工作环境温度+工作环境湿度CIF(352*288)可选视频帧率PAL为25帧秒，NTSC为30帧秒视频码率720P(2Mbps-4Mbps)1080P(5Mbps-9M

28、bps)音频码率8Kbps-64Kbps视频输出接口无VGAxl,HDMIxlHDMI输出无支持分辨率1280*1024报警输入接口无最多16路开关量输入报警输出接口无2路通讯接口RS232串行通讯接口RS232串行通讯接口硬盘接口SATA2SATA8SATA12硬盘安装机内安装插拔式安装网络接口RJ45x6,IOBase-T100Base-TXRJ452,100OBase-T扩展接口支持高清解码器HDMI输出网络协议TCPIP,UDP,HTTP,SNMP,UPnP,ARP,ICMP,DHCP,FTP,DNS,NTP工作电压AC220V10%,50Hz最大功耗150W350W工作环境温度-10

29、工作环境湿度FullD1(720*576)4CIF(704*576)VGA(640*480)CIF(352*288)可选录像方式手动录像，自动按时间表录像，运动侦测录像，报警录像。实时录像文件自动打包无缝连接视频帧率PAL为25帧秒，NTSC为30帧秒视频码率720P(2Mbps-4Mbps)Dl(1.2-1.6Mbps)CIF(500K-800Kbps)音频码率8Kbps-64Kbps视频输出接口VGAx1、BNC1VGA输出支持到1280*1024分辨率显示方式模拟接入实时显示单画面四画面九画面十六画面循环切换，高清接入单画面显示报警输入接口最多16路开关量输入报警主机RS232报警输

30、入报警输出接口2路-12路可选通讯接口RS232串行通讯接口硬盘接口SAA8,单体硬盘最大支持2T及以上硬盘安装机内安装插拔式安装网络接口100Base-TX100OBase-T扩展接口支持高清解码器HDMI输出*智能扩展扩展支持亚奥“隼光”智能视频分析系统网络协议TCPIP,UDP,HTTP,SNMP,UPnP,ARP,ICMP,DHCP,FTP,DNS,NTP存储备份HDDDATDVD-RAMCD-RW等外接设备进行手动备份工作电压AC220V10%,50Hz最大功耗350W工作环境温度-10%+工作环境湿度720P(1280*720)FullD1(720*576)4CIF(704*576

31、)音频输出可监听任意1路预览或播放音频显示格式VGA输出控制和配置界面，1280*720分辨率HDMl输出监控视频画面，显示清晰度1080p、720pFullDK4CIF分辨率网络传输PSTNADSLDDNVPN,支持TCPIPUDP音视频解码方式H.264音视频复合流硬件解码录像支持网络视频流本地存储云台镜头可进行远程PTZ控制，兼容多种控制协议回放支持远程NVR和本地录像检索回放回放动作播放暂停、快进快退、倍速播放、逐帧播放、快照打印输出图像校正对比度、亮度、色彩可调录像图像校正对比度、亮度、色彩可调多工同步录像、回放、显示、备份多工同步电子地图支持多级电子地图显示布控信息，支持远程报警上

32、传响应用户权限可设置不同编码等级权限，具有多用户权限管理功能供电电源AC220V+10%50HZ工作温度+环境湿度10%-80%外型尺寸重量ST-DVM5110D高清视频解码器1 .产品概述ST-DVM5110D是上海亚奥电子有限公司最新推出的一款高清网络视频解码器，它的输入为100M以太网口（RJ45）,同时具有1路HDMI高清复合音视频输出接口，可作为网络高清视频监控系统的硬件解码单元，将数字高清视频监控信号解码输出到高清显示设备。该产品基于H.264高清视频解码处理技术，可灵活应用、配置在不同的大、中、小型高清监控系统环境中。此外，ST-DVM5110D系列产品还支持网络远程设置与控制，

33、配合亚奥ST-DVM510OD系列高清数字矩阵系统和ST-8800高清视频管理中心平台可以轻松的实现高清视频的定点切换、编组切换、循环切换、预案执行、报警联动显示等多种显示方式。灵活构建高清显示平台。2 .产品特色 嵌入式设计，硬件加速解码，稳定、可靠、安全 灵活组合使用方面，应用面广 单路高清视频支持720P1080P全实时硬件解码，满足不同应用需求 支持Dl等普通清晰度下的4画面合成，节约用户投资 标准H.264高效高清解码 支持网络远程设置与控制 支持高清视频的定点切换、编组切换、循环切换、预案执行、报警联动等多种显示方式3.规格参数设备型号ST-DVM5110D网络接口100Mbps以

34、太网接口Xl网络传输PSTNADSLDDNVPN,支持TCPIPUDP音视频输出接HDMI显示格式显示清晰度1080P(1920*1080)720P(1280*720)FullDl(720*576)、4CIF(704*576)解码支持标准H.264音视频复合流硬件解码解码帧率1-25帧秒视频码率500K供电电源DC12V30W工作温度F环境湿度10%-80%外型尺寸重量ST-VMP8800高清视频管理中心平台介绍亚奥ST-VMP8800高清数字视频监控管理中心平台是上海亚奥电子有限公司推出的第三代高清网络视频监控管理系统，采用全新的数据引擎和三层架构构建、支持不同多种视频采集硬件的接入、管理、

35、控制与设置。它专为高清网络视频监控环境设计，采用模块化组件方式设计，包括IP高清摄像机、NVR网络视频存储系统、报警处警服务、数字矩阵切换、流媒体视频转发、用户权限的控制与管理等多种功能模块的管理。是大型高清监控系统必备的Zy管理服务平台。、一、软件架构： 界面特色：具有多图层、多面板、自由化、简约柔和的设计界面,有隐藏或显示两种设置选择，手动拖放或自动排列功能模块，界面大小可自由调整 简化前端：前端的各类型DVR主机设置都可以在后端或中心设置操作简便：人性化的提示及操作，简化客户操作 数据查询：数据检索更强大，详尽的事件日志处理功能 显示模式：逻辑分组和目录树显示；支持本地和远程多个不同地理位置的站点同时监控，浏览和录像；支持1/4/6891016多种窗口显示模式及实时视、音频连接多屏显示支持多种电视墙显示切
