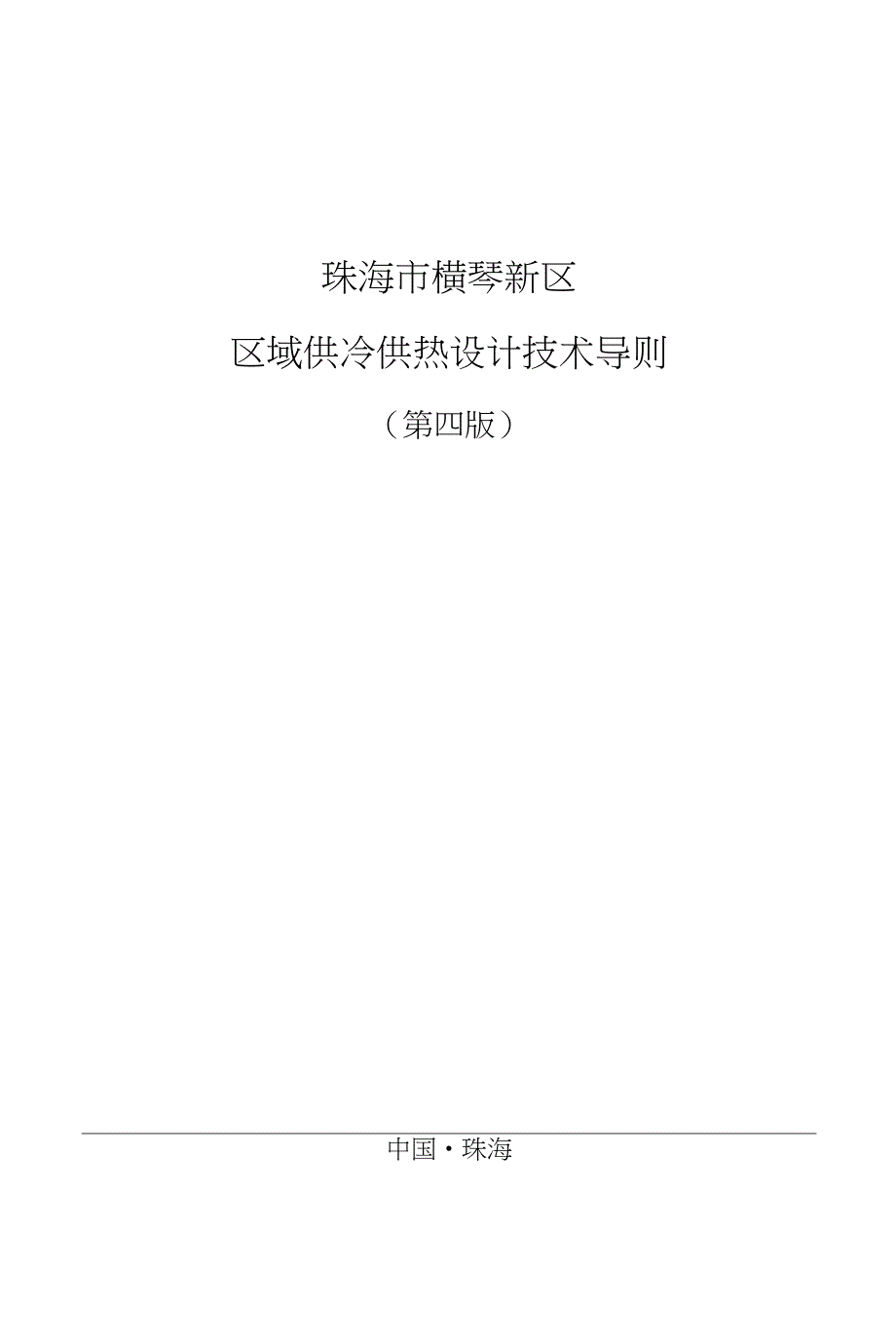

1、珠海市横琴新区区域供冷供热设计技术导则（第四版）中国珠海为了满足横琴总体发展规划和珠三角改革规划发展纲要中优化珠三角区域能源结构，加快横琴新区多联供项目建设的要求，同时按照广东省发展和改革委员会关于珠海横琴岛天然气热电冷联产工程项目核准的批复 （粤发改能电2011385号）和广东省环境 保护厅关于横琴岛多联供燃气能源站项目（2 X 350MW机组）环评影响报告书的批复（粤环审2010422号）,在横琴新区管委会的 统一部署下，横琴新区区域供冷供热项目作为横琴岛基础配套设施， 是实现横琴新区能源梯级利用、节能减排和落实“生态岛”的环保发 展理念的重要依托项目和切实保障。本手册对横琴新区区域供冷供

2、热项目的设计要求、设备选型等方面进行了具体介绍，使用户对区域供冷供热的技术特点能有进一步深 入了解，便于实施与执行。为适应横琴新区区域供冷供热项目建设发展，对区域供冷供热用户设计工作进行更好指导，特组织对本手册进行修订，本次修订是在2014年5月编制的珠海市横琴新区 区域供冷供热设计技术导则（第 三版）的基础上进行修订，主要修订内容有：1. “附录一条文解释及补充说明”、“附录二设备选型及技术 要求”包含本次修订主要内容。2. 增补用户备用或自备冷源的申请与审核。3. 调整板换间供冷供热系统图，区分冷/热水系统：冷水系统由“根据二次侧回水温度调节一次侧流量”调整为“根据一 次侧回水温度调节一次

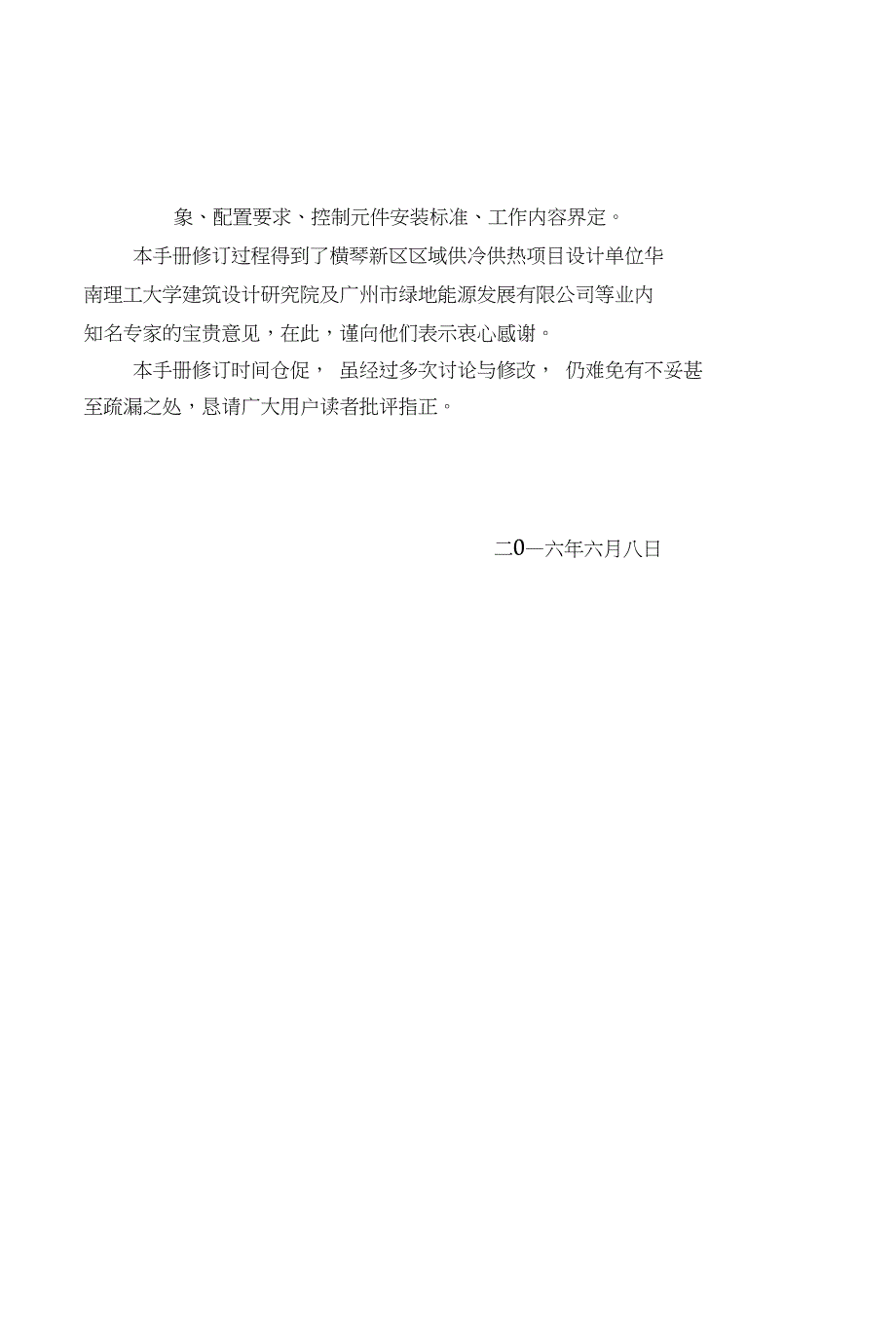

3、侧流量”；热水系统一次侧由自力式温控阀调节，二次侧采用比例积分三通电动调节阀控制，防 止供应热水超温。4. “自动控制及计量”更新控制原理图，明确控制信号接入对象、配置要求、控制元件安装标准、工作内容界定。本手册修订过程得到了横琴新区区域供冷供热项目设计单位华 南理工大学建筑设计研究院及广州市绿地能源发展有限公司等业内 知名专家的宝贵意见，在此，谨向他们表示衷心感谢。本手册修订时间仓促， 虽经过多次讨论与修改， 仍难免有不妥甚 至疏漏之处，恳请广大用户读者批评指正。二0六年六月八日一、编制目的 1二、编制依据1三、项目概述2四、区域供冷供热用户接入 3五、区域供冷技术要求6六、区域供热技术要求

4、8七、自动控制及计量 12附录一条文解释及补充说明15附录二设备选型及技术要求22附录三不同类型建筑板换间主要设计参数 26编制目的区域供冷供热系统是横琴新区建设的一项市政配套基础设施，该系统向新区的各类建筑提供空调系统的冷源、冬季采暖及生活热水的热源，向各单体设计单位提供统一的供冷冷源供热热源的参数、区域供冷系统与单体用户的联接方式、控制方式、调节方式、计量方式等，作为单体设计的设计依据。、编制依据1.2.3.4.5.6.关于珠海市横琴新区区域供冷系统可行性研究报告的批复 珠横新统函201067号横琴岛多联供燃气发电项目可行性研究报告44-F2801K-A01广东省电力设计研究院2009 年

5、7月珠海市横琴新区热电冷多联供规划 广东省技术经济研究发展中心横琴新区区域供冷供热管理办法采暖通风与空气调节设计规范公共建筑节能设计标准2009(GB50019-2012)(GB50189-2015)7.公共建筑节能设计标准广东省实施细则8.9.10.11.建筑给水排水设计规范建筑工程设计文件编制深度规定全国民用建筑工程设计技术措施板式热交换器板式换热机组(DBJ15-51-2007)(GB50015-2010)暖通空调动力(NB/T 47004-2009)(CJ/T 191-2004)12.-1 13. 热量表(CJ 128-2007)14. 其他与本工程有关的国家、地方规范、规程及标准三、

6、项目概述横琴新区建设用地总面积约 30km2，其中高新技术开发区等工业 占地3.84km2，商业、文化娱乐及医疗金融用地超过20km2。开发区内的建筑容积率较高，建筑类型主要为公共建筑、居住建筑及现代高科技生产用工业建筑，具有较高的冷热负荷密度，并且需求时间长。 该区域采用集中供冷、集中供热是提高能效、节能减排的有效途径， 也是落实国务院横琴总体发展规划的重要技术手段，创造有利条 件把横琴建设成为连通港澳、区域共建的“开放岛”，经济繁荣、宜居宜业的“活力岛”，知识密集、信息发达的“智能岛”，资源节约、环境友好的“生态岛”，生态优良、环境优美的“低碳岛”，打造国家 低碳城(镇)试点的重要能源依托

7、根据建筑冷热负荷分析的结果，并综合考虑各地块用地性质、建筑物功能及用冷、用热的特点，在区内拟建设共9个区域供冷站，每个区域供冷供热站的服务半径均约2公里，服务总建筑面积约1500万平方米。当前，横琴新区多联供燃气能源站及区域供冷供热系统前期准备 工作及设计工作已基本完成。为推进横琴新区建设发展，保障区域供冷供热用户设计工作顺利 进行，特制定本技术导则供各用户设计参照执行。四、区域供冷供热用户接入1. 横琴新区内的公共建筑、 商业及工业建筑的舒适性空调系统应采用区域供冷作为冷源， 酒店生活热水及冬季采暖应采用区域供热作 为热源（关于印发横琴新区区域供冷供热管理办法的通知横琴新管201220 号

8、2. 除非生产工艺和科研有特殊使用要求或区域供冷供热系统提供的冷热水参数无法满足设计要求时，用户在方案设计阶段可提出备用或自备冷热源申请， 明确相应冷热源部位或房间，并经审核符合要求后方可实施。3. 区域供冷供热用户需提供其项目情况及冷热需求参数，并按区域供冷用户空调参数统计表（表1）的格式提供给区域供冷供热运营单位。区域供冷供热用户空调参数统计表（表 1）序号统计项目主要资料数据备注1项目名称2拟建成投入使用时间3建筑总建筑面积（m2）4概况地上部分建筑面积（m2）5建筑层数地上及地下6建筑高度7办公室8空调 面积（m2）会议室9商场10餐厅11厨房12影剧院序号统计项目主要资料数据备注

9、13客房14空调公共走道等15面积展览类16(m2)住宅17其他请具体描述功能18空调冷热负荷19供冷供热时间需要注明每年具体的日期及每日具体时段20空调夏季空调供回水温度21系统冬季采暖供回水温度请注明四管制或两管制22是否需提供 特殊要求的空调请具体描述需求23需求类型请注明洗手或淋浴或其他24生活热水系统温度要求若有多种温度需求请具体提出25热水供应时间需要注明每年具体的日期及每日具体时段26最大小时用量若有多种温度需求 请具体提出27最大日用水量若有多种温度需求请具体提出28请提供空调制冷设计日逐时负荷计算书4. 区域供冷供热系统的冷水及热水管网与用户内部的冷水及热 水管网以板式换热器

10、或换热机组）形式隔开。5. 区域供冷供热用户应独立设置专用的板换间及阀门间。板换间及阀门间建议布置于建筑首层或地下室，应便于设备运输、人员进出等；其房间面积应满足板式换热器的安装和维护及区域供冷供热计量控制装置的安装和维护等要求；并预留区域供冷供热计量及控制装置 用电源、排水地漏或集水井。板换间的位置应与区域供冷供热管网走 向相协调，方便冷热水管接入。6. 与用户的投资分界及设计分界宜以用户用地红线为界，但板换间的管理权归区域供冷供热运营单位及用户共有。7. 区域供冷、供热原则上为每一个用户提供冷、热水各一个接入口。8. 用户应提供板换间及阀门间所在楼层的平面图电子文件及相 对标高、绝对标高

11、按当地高程）。9. 用户的接入位置应符合市政规划的要求，并满足由区域供冷供热运营单位提供的接入点坐标、管径、埋深等参数。10. 用户需提供地块红线内雨水、污水、消防、电力等管线综合 平面及电子文件，并与冷热水管网平面设计协调。11. 若因条件限制必须在用户用地范围内设置检查井时，用户应 配合并予以解决。五、区域供冷技术要求1. 根据区域供冷技术方案，提供给用户的冷水温度不高于4 C,回水温度为w 12C。在夜间、过渡季节等低负荷时段将协商采用调整 供水温度的运行方案。2. 用户侧的冷水回水温度为 13C。3. 用户侧板式换热器应按 8 C温差选型，相应水泵设备按系统最 不利点进行设计。4.

12、板换间由用户投资， 设计方案、施工图需经区域供冷运营单位 确认。5. 板换间至区域供冷管网之间需预留管路路由及安装空间，并预埋套管。6. 用户侧需要按区域供冷板换间系统图（图1 ）进行接入系统的设计与控制。7. 区域供冷管网采用直埋敷设，一般埋深为管顶至地面 8001000mm8. 用户接入系统所预留的资用压头w100kPa （按用地红线计算，个别占地较大的用户可单独协商）。9. 用户侧应按变流量的运行状况进行设计和控制，实现用户侧设计温差和区域供冷侧设计温差的有效控制。-7 8532PID空制器二111H 9|12C.0? * 12 皿_-M -4.rPID控制卫器1,-12 110虚线内为

13、区域供冷用户侧 k、4C12tT.P.TO1- n图中编号图例名称主要功能1手动蝶阀根据需要关闭及旁通2H冷量计用户用冷量计量3Si静态流量平衡阀限制最大流量4Y型过滤器滤网规格1mm除去水中杂质5泄水阀检修泄水及排污6M比例积分电动阀根据一次侧回水温度调节开度7自力式压差控制阀维持支路供回水压差稳定8甲压力变送器压力信号测量与传输9温度变送器温度信号测量与传输10压差变送器压差信号测量与传输11*压力表压力显示12温度计温度显示13板式换热器与用户热交换14用户侧变流量冷冻水泵输送冷冻水，变流量运行15M-oz电动蝶阀电动控制开启或关闭图1区域供冷板换间系统图六、区域供热技术要求1供热系统区

14、域供热管网采用闭式循环系统。2. 区域供热供回水温度区域供热管网供给用户的热水温度不小于110C，用户回水温度不低于60 C。 8 3. 区域供热范围区域供热(作为热媒水)原则只考虑横琴新区区域内酒店客房的 生活热水及冬季酒店客房区采暖热水的热量。4. 区域供热管网(1) 区域供热管网采用保温直埋敷设，一般埋深为管顶至地面 8001000mm(2) 原则上每一个用户区域供热仅提供一个接入管及一个回水 管。(3) 热水管网根据地形及区内有热水需求的用户位置，沿道路布置，热水管网采用高温热媒水供应，最不利处热水用户接入口热水温度不小于110 Co(4) 热水管网设热水循环水泵以保证热水水温及压力。

15、5. 区域供热加压设备(1) 在各冷站内设置热水加热设备及热水加压循环设备，热水用户的入户管热水压力不低于0.20MPa(2) 热水用户根据红线内建筑热水需求，自行单独集中设置换热 间及换热间后的热水系统相关设施。采暖系统单独集中设置换热间 等。要求设备间设置在首层或地下室。(3) 除换热器及管道等设备对热水水质、水温、压力的改变外， 用户端不能人为改变热水的水质、水温及压力。6. 用户接入管及回水管(1) 热水用户接入管及回水管可按区域供热板换间系统图(图2)进行接入系统的设计与控制。(2) 保证各用户在地块红线接入管处的进水温度不低于110 C,回水温度不低于 60 Co-9 自力式温控阀

16、 防止供应热水超过65C-# 图中编号图例名称主要功能1S3手动蝶阀根据需要关闭及旁通2过滤器具有手动反冲洗功能3板式换热器（换热机组）与用户热交换4M-E电动蝶阀电动控制开启或关闭5热量计用户热量计量6比例积分三通电动调节阀根据供水温度调节开度7二泄水阀检修泄水及排污8自力式温控阀确保回水温度不低于60 C9T自力式温控阀温包感测板换一次侧回水温度10压差变送器压差信号测量与传输11压力变送器压力信号测量与传输12压力表压力显示13Y温度计温度显示14甲温度变送器温度信号测量与传输图2区域供热板换间系统图11 -19 七、自动控制及计量1. 用户板换间区域供冷侧自控应参照板换间控制原理图（图

17、3）设计。2. 控制原理图中传感器、阀门控制信号及水泵运行信号接入区域 供冷（非用户）自控系统控制箱，不允许通过通讯方式进行信号通道 共享。AP-TAPTa1 AnRDI器 制 控SDOb1C1BnCnDEF1G1EnDnfJGrP1Pn|hJJKMNOLAli1inAC图3板换间控制原理图板换间控制点位表(表2)代号用途状态备注A用户冷冻水泵运行信号DIB用户侧供水温度信号AI与换热器配套C用户侧回水温度信号AI与换热器配套D换热器支管供水温度信号AI与换热器配套E换热器支管供水压力信号AI与换热器配套F换热器支管回水压力信号AI与换热器配套G换热器支管回水温度信号AI与换热器配套H电动调节

18、阀状态信号AI与换热器配套I电动调节阀控制信号AO与换热器配套J用户总管回水压力检测信号AIK用户总管回水温度检测信号AIL用户冷量检测信号AIM用户总管供水压力检测信号AIN用户总管供水温度检测信号AIO接入总管过滤器前后压差信号AI与过滤器配套P换热器支管过滤器前后压差信号AI与过滤器配套R总管电动阀状态信号DIS总管电动阀控制信号DO3. 除了板换一次侧的所有检测及控制信号外，区域供冷用户还需提供用户侧水泵运行状态信号(DI)及用户侧供回水温度变送器信号(AI)至区域供冷自控系统控制箱，需在水泵电控箱内预留无源接线端子，终端用户负责所有检测控制元件开孔安装事宜。4. 各板换间区域供冷侧回

19、水总管设电动双位正反转蝶阀，由用户侧水泵启停信号控制；每台板式换热器回水支管设电动比例积分闸阀，由板式换热器一次侧回水温度控制。电动比例积分闸阀DN125时采用多个电动阀并联。5. 板换间内区域供冷侧供水总管应预留流量计安装空间，直管段要求顺水流方向流量计前 5倍管径及以上，流量计后3倍管径及以上。6. 区域供冷系统根据供冷总管流量及供回水温度计算用冷量。7. 要求用户预留板换间现场控制器及板换一次侧电动阀门的电 源回路。附录一条文解释及补充说明一区域供冷供热用户接入1. 区域供冷供热系统面对的用户种类繁多数量庞大，用户负荷的统计是否准确直接关系到区域供冷供热系统投资及运行成本国内的许多区域供

20、冷供热的工程实践经验表明，较易出现设计的冷热负荷与实际运行差距的问题，因此本设计导则中除需要用户提供设计负荷外 还需要用户提供相关的建筑条件，便于进一步复核冷热负荷。2. 区域供冷采用闭式循环且与用户用换热器完全分隔。主要考虑的是系统的承压、调节及用户不同的接入进度等问题。3. 供冷供热系统的板换间是区域供冷供热系统交接点，用户及区域供冷供热运营单位均需要为调节、计量、维护而进行日常运行管理。原则上板换间的产权为用户所有，但为了管理上的方便应给予区域供冷供热的营运人员方便进出的权力。由于房间的大型设备（换热器、水泵）需要维护更换，在平面布置上要充分的考虑留有设备、人员、 工具方便进出的通道等，

21、 同时应单独设置以减少或避免今后在使用上 可能产生的问题。4. 区域供冷供热的总体规划与其它的城市市政基础设施一样，先于大多数地块建设，因此原则单体设计应配合区域供冷供热规划的接 入点进行单体设计。5. 区域供冷供热用户接入供回水总管保温完成面内侧应留有不少于500mm间距作为计量总表或阀门配件的检修空间，板换间内所有供回水管严禁穿越配电柜、控制柜及电器设备上方。二区域供冷技术要求1. 区域供冷的供水温度到用户入口处已经考虑了供冷管网的温升。由于供冷的冷水温度较低，为用户采用低温送风、深度除湿、大温差设计等新技术应用提供了条件，因此在导则中对用户侧（经换热后）的冷水供水温度出了建议值。保证回水

22、温度也是区域供冷合理运 行的关键参数，需要单体建筑的负荷计算准确，设备选择合理及运行调节可靠来实现。2. 用户侧水系统应变流量运行， 可以降低运行能耗。 同时在换热器台数、单台容量的选择上应考虑运行调节的灵活性及可靠性，大中型项目一般宜选择三台，或也可考虑大小配置等。三区域供热技术要求1. 酒店热水用户包括生活热水及空调采暖热水，用户侧可参考 区域供热用户系统图（图 4 ）进行详细设计。生活热水系统原理图空调供暖循环泵根据供回水压差变频控制中央空调系统供暖系统原理图接生活热水板式换热器110CTP;p.丁110C空调供暖板式换热器比例积分三通电动调节阀根据供水温度调节调供暖板式换热器660C集

23、水器10C分水器1014V-n尸图中编号图例名称主要功能1TO手动蝶阀根据需要关闭及旁通2过滤器具有手动反冲洗功能3用户侧变频热水泵输送热水，变流量运行4电动蝶阀电动控制开启或关闭5r s热量计用户热量计量6o比例积分三通电动调节阀根据供水温度调节开度7早A泄水阀检修泄水及排污8品自力式温控阀确保回水温度不低于60C9Ti自力式温控阀温包感测板换一次侧回水温度10压差变送器压差信号测量与传输11r pj压力变送器压力信号测量与传输12压力表压力显示13温度计温度显示14r p温度变送器温度信号测量与传输15生活热水混水罐用于制备生活热水图4区域供热用户系统图四自动控制及计量1.配置要求1.1每

24、台板式换热器回水支管设电动调节阀，宜采用控制部分与 阀体一体式的电动阀门；1.2提供符合电气安装规范要求的空间放置自控系统控制箱，并 为自控系统控制箱提供双路切换的220V电源供电；1.3板换间的工业电视监控摄像头，视频信号接入自控系统控制 箱，监控范围包括热量表和自控系统控制箱；1.4用户板换间设计图纸中应明确注明接入区域供冷供热运营单 位自控系统控制箱的I/O点表。2. 控制元件安装标准2.1温度变送器 温度变送器的安装位置应选在介质温度变化灵敏和具有代表 性的地方，应远离换热器，避免装在阀门弯头以及管道和设备的死角 附近。 与工艺管道垂直安装时，应与工艺管道轴线垂直相交，且插入管道中心线

25、上。 与工艺管道倾斜安装时，宜逆着介质流向，应与工艺管道轴线 相交。 机械温度表、温度变送器应安装在同一位置，避免现场数据和远传数据存在温差。 管道的外径等于或小于500mm时，插入深度宜为管道外径的1/2 ;外径大于 500mm时，插入深度宜为 300mm 温度变送器外壳作保温处理，提高测量数据的准确性。2.2压力变送器 压力变送器与温度变送器安装在同一管段上时，应安装在温度变送器的上游侧。 压力变送器应加装铜球阀、不锈钢表弯，便于维修、更换。 压力变送器应安装在远离水泵，且流量稳定的管道上。 取压管口应与工质流速方向垂直，与设备内壁平齐，不应有突出物和毛刺。2.3热量表 电磁流量计可安装在

26、无强磁场的水平管道或垂直管道上。当安装在垂直管道上时， 介质流向应自下而上； 选择水平直管段应避免在 水系统的最高位，防止管内空气影响测量精度，直管段安装要求顺水流方向流量计前5倍管径及以上，流量计后3倍管径及以上，且该直 管段距离内严禁安装阀门、过滤器或其他部件。 电磁流量计、被测介质及工艺管道三者要连成等电位，并有良好接地。 电磁流量计转换器应安装在不受振动、常温、干燥的环境中，凡就地安装者应装盘或加保护箱（罩）；当管道公称直径大于300mm时，应加专用支撑。2.4电动调节阀门 调节阀安装应垂直，阀体上的箭头方向要与介质流向一致，并与工艺管道及仪表流程图一致。执行机构要固定牢靠， 操作手轮

27、位置要便于操作。 执行器的输出轴与阀体连接的连杆或接头，安装时应保持适当的间隙，保证执行器动作灵活平稳，止档限位应在输出轴的有效角范围内紧固，不能松动。2.5监控摄像机监控范围： 换间热量表计的安装位置； 板换一次侧的自动控制箱柜。2.6电缆敷设要求 敷设电缆应合理安排，应按最短路径集中敷设，横平竖直、整 齐美观，不宜交叉。敷设时应避免电缆之间及电缆与其他硬物体之间 的摩擦；固定时，松紧应适当。 明敷设的仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离，宜大于 1.50m ;采用屏蔽电缆或穿金属保护管及在带 盖金属电缆槽内敷设时，宜大于0.80m。 线路从室外进入室内时，应有防水和封堵

28、措施。 线路进入室外的盘、柜、箱时，宜从底部进入，并应有防水密封措施。 电缆不应有中间接头，当无法避免时，应在接线箱或拉线盒内接线，接头宜采用压接。 线路敷设完毕，应进行校线和标号，从外部进入仪表盘、柜、 20 箱内的电缆电线应在其导通检查及绝缘电阻检查合格后再进行配线。 仪表柜、箱内的线路宜敷设在汇线槽内， 在小型接线箱内明线 敷设时，电缆电线束应采用由绝缘材料制成的扎带扎牢，扎带间距宜为 100 200mm3. 工作界定3.1区域供冷供热运营单位： 提供板换间一次侧的自动控制箱柜及冷/热量表； 负责自动控制箱柜内的接线； 负责板换一次侧测控设备的整体调试工作。3.2用户： 现场所有检测元件

29、包括压力变送器、温度变送器、压差传感 器等）、控制元器件（包括电动门、调节阀）、摄像机、电缆、桥架及 线管等的采购、安装工作； 热量表的安装； 现场检测控制元器件、 热量表、阀门或动力电源柜至自动控制 箱柜的所有桥架安装、电缆敷设及接线工作； 负责配合完成板换一次侧测控设备的调试工作，主要配合自动控制箱外的信号核对及修正工作。附录二设备选型及技术要求序号项目技术要求参考品牌1.热交换器的材料应符合 ASME八卷中的材料要求规定，板片采用不锈钢316L材料，板厚 0.5 mm；2.板式换热器板片波纹深度3.0mm,防止介质阿法拉伐或者污垢堵塞。传热系数（W/ C tf）:水-斯必克（APV1板

30、式换热器水 w 4500 W/ C tf,汽-水 w 5000 W/ C tf；传特3.现场水压试验，热、冷侧压力1.6MPa（应为丹佛斯额定工作压力1.5倍），应保证循环水侧、闭艾克森式水侧严密不漏；4.设计端差（二次冷水出口温度与一次冷水进口温度之差）：w 1.0 C；1.水泵的工作压力应与楼内管网设计工作压力相匹配，并选取合适的扬程，由设计单位提供相应选型参数；2.水泵的工作流量应满足楼内负荷需要，并留有威乐10%余量，由设计单位提供相应选型参数；格兰富2循环水泵3.水泵的额定流量、扬程及效率不允许产生负偏赛莱默（ITT）差，正偏差不超过3%上海凯泉4.水泵应采用变频器控制，可以保证楼内

31、管网经 济、平稳运行，变频器应考虑合理散热；上海东方5.应配备用水泵，以保证水泵检修时的正常用冷用热。序号项目技术要求参考品牌3温度变送器1. 介质温度：0150C;2. 温度分辨率：0.01 C;3. 测温电阻：Pt1000;4. 精度：土 0.1 C;5. 信号输出类型范围：电流型（4-20mA）;6. 接线方式：四线制；7. 工作电压：DC 24V8. 防护等级：IP54;9. 安装形式：探棒式；10. 结构形式：变送器与温度检测原件为一体化结构；11. 环境影响系数：5 0.05%/Co丹佛斯西门子ABBE+H罗斯蒙特4压力变送器1. 精度：土 0.1%FS2. 工作压力范围：0-1.

32、0 MPa ;3. 介质温度：0150C ;4. 膜盒材质：不锈钢 304材质或316L ;5. 信号输出类型范围：电流型（4-20mA）;6. 密封等级：IP68 ;7. 过载能力：150%FS8. 响应时间： 10mS9. 稳定性： 0.15%FS年。丹佛斯西门子ABBE+H罗斯蒙特序号项目技术要求参考品牌5电动阀门1. 介质：水；2. 介质温度：0150C;3. 工作压力：0-1.6MPa;4. 提供控制信号接口：开、关；5. 状态反馈信号：打开、关闭、故障6. 带手动开关功能丹佛斯 西门子 格兰富 费希尔 Burkert6电动比例调节阀门1. 介质：水；2. 介质温度：0150C;3.

33、 工作压力：0-1.6MPa4. 驱动方式：电动；5. 控制信号：4-20mA6. 状态反馈信号：4-20mA7. 带手动开关功能。丹佛斯西门子 霍尼韦尔 江森自控费希尔7监控摄像头1. 类型：网络高清球机；2. 像素：200万；3. 最高分辨率：1080P60fps；4. 最低照度：0.01LIU ；5. 水平转速、转角：12 /S、0355;6. 垂直转速、转角：12 /S、090;7. 缩放倍数：光学变焦 22倍；8. 支持协议：TCP/IP, UDP/IP;9. 网络接口： RJ-45;10. 安装方式：吸顶或悬吊。三星安讯士索尼 施耐德 英飞拓序号项目技术要求参考品牌8静态流量平衡阀

34、1. 最大流量现场可调，带相应刻度；2. 应带流量检测孔；3. 具备关闭功能；4. 阀门流量特性为线型或等百分比；5. 精度要求 5%6. 阀体材料为铸铁，阀杆材质为不锈钢或合金；7. 工作压力PN1&欧文托普TA丹佛斯通泰顺欣9自力式压差控制阀1. 压差控制范围可现场设定；2. 精度要求 5%3. 压差调节范围：0.02-0.5MPa ；4. 压差控制范围应根据各用户接入点具体选择；5. 阀体材料为铸铁，阀杆材质为不锈钢或合金， 弹簧材质为不锈钢；6. 工作压力PN1&欧文托普TA丹佛斯西玛克 精欧附录三不同类型建筑板换间主要设计参数装机冷量不同建筑类型可负担的建筑面积（万平方米）板换间主要
