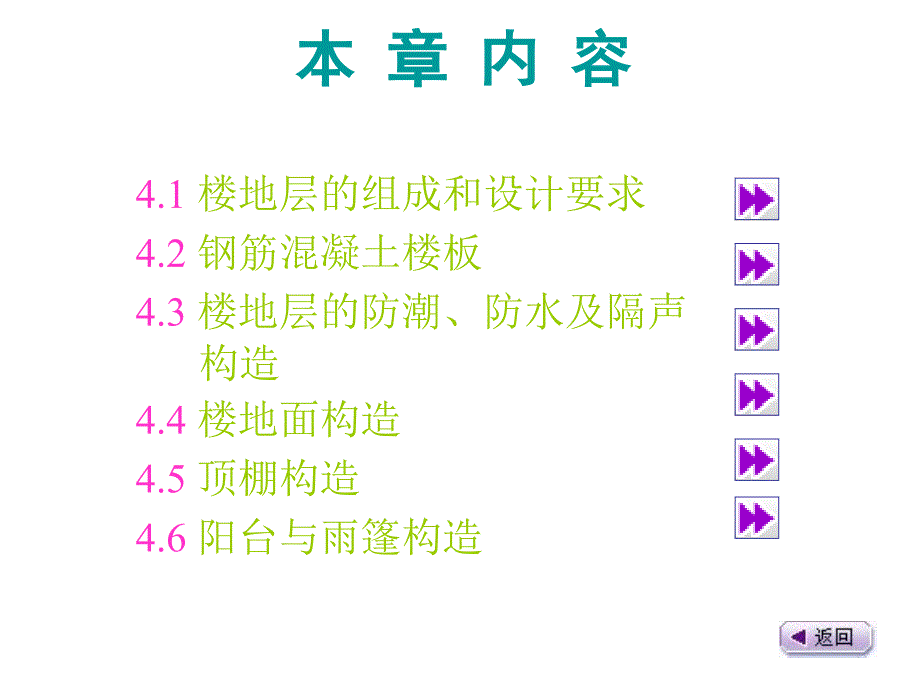

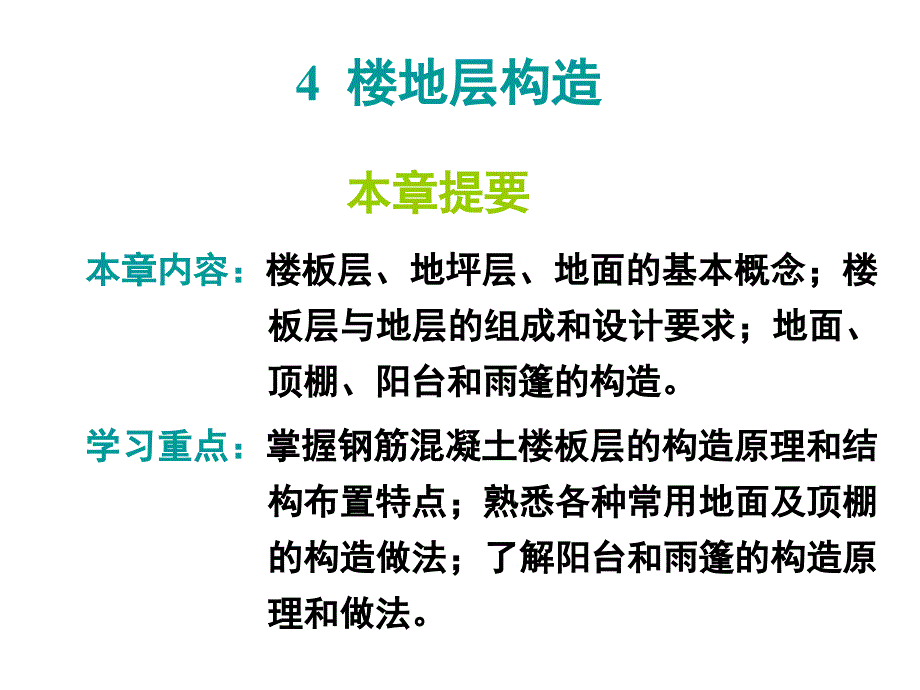

1、4 楼地层构造楼地层构造本章提要本章提要本本章章内内容容：楼楼板板层层、地地坪坪层层、地地面面的的基基本本概概念念；楼楼板板层层与与地地层层的的组组成成和和设设计计要要求求；地地面面、顶棚、阳台和雨篷的构造。顶棚、阳台和雨篷的构造。学学习习重重点点：掌掌握握钢钢筋筋混混凝凝土土楼楼板板层层的的构构造造原原理理和和结结构构布布置置特特点点；熟熟悉悉各各种种常常用用地地面面及及顶顶棚棚的的构构造造做做法法；了了解解阳阳台台和和雨雨篷篷的的构构造造原原理和做法。理和做法。本本 章章 内内 容容4.1 楼地层的组成和设计要求 4.2 钢筋混凝土楼板 4.3 楼地层的防潮、防水及隔声构造 4.4 楼地面

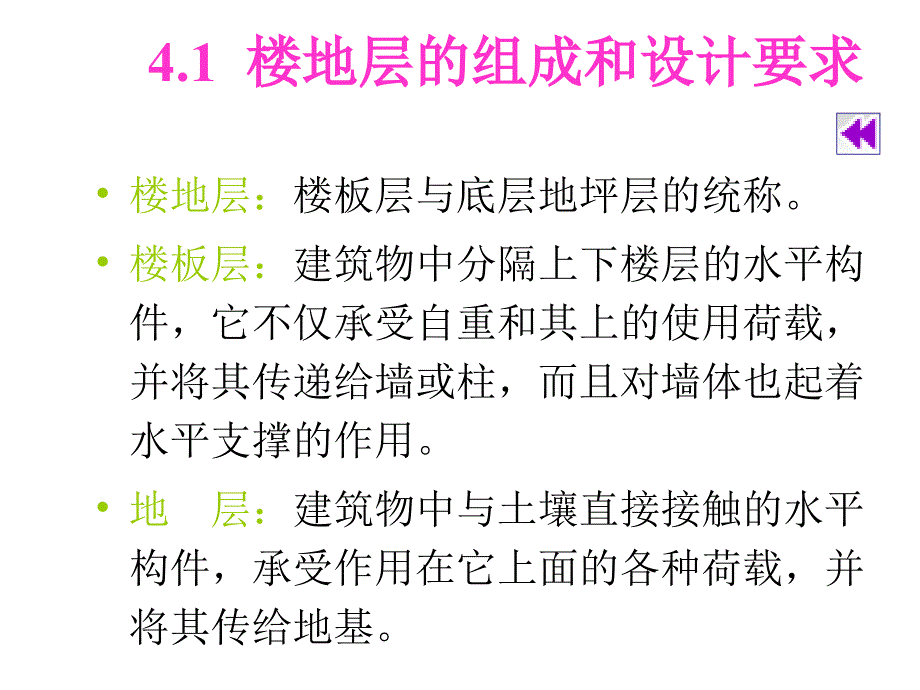

2、构造 4.5 顶棚构造 4.6 阳台与雨篷构造 楼地层：楼板层与底层地坪层的统称。楼板层：建筑物中分隔上下楼层的水平构件，它不仅承受自重和其上的使用荷载，并将其传递给墙或柱，而且对墙体也起着水平支撑的作用。地 层：建筑物中与土壤直接接触的水平构件，承受作用在它上面的各种荷载，并将其传给地基。4.1 楼地层的组成和设计要求楼地层的组成和设计要求 楼板层主要由面层、结构层和顶棚组成(图图4.1)4.1)。4.1.1 楼地层的组成楼地层的组成 地层主要由面层、垫层和基层组成(图图4.2)4.2)。面层：楼板层和地层的面层部分，楼板层的面层称楼面，地层的面层称地面。结构层：又称楼板。它是楼板层的承重构

3、件，承受楼板层上的全部荷载，并将其传给墙或柱，同时对墙体起水平支撑的作用，增强建筑物的整体刚度和墙体的稳定性。顶棚层：它是楼板层下表面的面层，也是室内空间的顶界面，其主要功能是保护楼板、装饰室内、敷设管线及改善楼板在功能上的某些不足。垫 层：是地坪层的承重层。它必须有足够的强度和刚度，以承受面层的荷载并将其均匀地传给垫层下面的土层。基 层：垫层下面的支承土层。它也必须有足够的强度和刚度，以承受垫层传下来的荷载。附加层：在楼地层中起隔声、保温、找坡和暗敷管线等作用的构造层。楼层和地层具有足够的强度和刚度，以保证结构的安全及变形要求。根据不同的使用要求和建筑质量等级，要求具有不同程度的隔声、防火、

4、防水、防潮、保温、隔热等性能。便于在楼层和地层中敷设各种管线。尽量为建筑工业化创造条件，提高建筑质量和加快施工进度。4.1.2 楼地层的设计要求楼地层的设计要求 楼板层按其结构层所用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久、防火和可塑性，目前被广泛采用。按其施工方式不同，钢筋混凝土楼板可分为现浇式、装配式和装配整体式三种类型。4.1.3 楼板的类型楼板的类型 现浇钢筋混凝土楼板：在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。特点：成型自由、整体性和防水性好，但模板用量大，工期长，工人劳动

5、强度大，且受施工季节的影响较大。根据受力和传力情况分：有板式楼板、梁板式楼板、无梁楼板和压型钢板组合板等。4.2 钢筋混凝土楼板钢筋混凝土楼板4.2.1 现浇钢筋混凝土楼板现浇钢筋混凝土楼板板式楼板：板内不设梁，板直接搁置在四周墙上的板称为板式楼板。梁板式楼板：由板、次梁、主梁组成的楼板。板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上。所有的板、梁都是在支模后整体浇筑而成(图4.3)。当房间的形状近似方形，跨度在10m左右时，常沿两个方向交叉布置等距离、等截面梁，形成井式楼板(图4.4)。无梁楼板：框架结构中将板直接支承在柱上，且不设梁的楼板，分为有柱帽和无柱帽两种。当楼面荷载较小时，可

6、采用无柱帽式的无梁楼板；当荷载较大时，为增加柱对板的支托面积并减小板跨(图4.5)。压型钢板混凝土组合板：以压型钢板为衬板，与混凝土浇筑在一起，搁置在钢梁上构成的整体式楼板。组成：楼面层、组合板及钢梁等几部分(图4.6)特点：压型钢板起到了现浇混凝土的永久性模板和受拉钢筋的双重作用，同时又是施工的台板，简化了施工程序，加快了施工进度。预制装配式钢筋混凝土楼板：用预制厂生产或现场预制的梁、板构件，现场安装拼合而成的楼板。特点：节约模板，减轻工人劳动强度，施工速度快，便于组织工厂化、机械化的生产和施工等。但这种楼板的整体性差，并需要一定的起重安装设备。4.2.2 预制钢筋混凝土楼板预制钢筋混凝土楼

7、板实心平板(图4.7)槽形板(图4.8)空心板(图4.9)4.2.2.1 预制钢筋混凝土楼板的类型预制钢筋混凝土楼板的类型(1)板的布置板的支承方式有板式和梁板式两种(图4.10)。板式结构布置：预制板直接搁置在墙上。梁板式布置：先搁梁，再将板搁置在梁上。板在梁上的搁置方式：一种是板直接搁置在矩形或T形梁顶上；另一种是将板搁置在花篮梁或十字梁上，使板面与梁顶面相平齐。(图4.11)4.2.2.2 预制板的结构布置与搁置要求预制板的结构布置与搁置要求 在具体布置板时，当板宽尺寸之和与房间的净开间（或净进深）出现小于一个板宽的空隙时，可采取以下方法解决：v增大板缝增大板缝 v挑砖挑砖(图图4.12

8、4.12(a)a)v现浇板带现浇板带(图图4.12(4.12(b)b)v当缝差超过当缝差超过200200mmmm时，应考虑重新选板或采时，应考虑重新选板或采用调缝板。用调缝板。(2)板的搁置要求板与板的连接 板间的接缝有端缝和侧缝(图4.13)两种。板与墙、梁的连接 为增强建筑物的整体刚度，板与墙、梁之间及板与板之间常用钢筋拉结(图4.14)!(1)设防潮层楼地层的防潮、防水、及隔声构造楼地层的防潮、防水、及隔声构造4.3.1 地层防潮地层防潮 在混凝土垫层上、刚性整体面层下先刷一道在混凝土垫层上、刚性整体面层下先刷一道冷底子油，然后铺憎水的热沥青或防水涂料，形冷底子油，然后铺憎水的热沥青或

9、防水涂料，形成防潮层，以防止潮气上升到地面。也可在垫层成防潮层，以防止潮气上升到地面。也可在垫层下铺一层粒径均匀的卵石或碎石、粗砂等下铺一层粒径均匀的卵石或碎石、粗砂等(图图4.15(4.15(a)a)、(b(b)，以切断毛细水的上升通路。以切断毛细水的上升通路。(2)设保温层 一种一种是在地下水位低、土壤较干燥的地面，是在地下水位低、土壤较干燥的地面，可在垫层下铺一层可在垫层下铺一层1313水泥炉渣或其他工业废料水泥炉渣或其他工业废料做保温层；做保温层；第二种第二种是在地下水位较高的地区，可在面层是在地下水位较高的地区，可在面层与混凝土垫层间设保温层，并在保温层下做防水与混凝土垫层间设保温层

10、并在保温层下做防水层层(图图4.15(4.15(c c）、）、(d(d)。(3)架空地层架空地层 将地将地层底板底板搁置在地置在地垄墙上，将地上，将地层架空，架空，形成空形成空铺地地层。(1)楼面排水 为便于排水，首先要设置地漏，并使地面由四周向地漏有一定坡度，从而引导水流入地漏。地面排水坡度一般为1%1.5%。另外，有水房间的地面标高应比周围其他房间或走廊低2030mm，若不能实现标高差时，亦可在门口做高为2030mm的门槛，以防水多时或地漏不畅通时积水外溢。4.3.2 楼地层防水楼地层防水(2)楼层防水 有防水要求的楼层，其结构应以现浇钢筋混凝土楼板为好。面层也宜采用水泥砂浆、水磨石地面

11、或贴缸砖、瓷砖、陶瓷锦砖等防水性能好的材料。常见的防水材料有防水卷材、防水砂浆和防水涂料等。(图4.16(a)、(b)竖向管道穿越的地方是楼层防水的薄弱环节。工程上有两种处理方法：(图4.16(c)、(d)楼层隔声的重点是对撞击声的隔绝，可从以下三方面进行改善：4.3.3 楼层隔声楼层隔声n采用弹性楼面采用弹性楼面n采用弹性垫层采用弹性垫层n采用吊顶采用吊顶 楼板上设置隔墙时，宜采用轻质隔墙，这样可以直接搁置于楼板的任一位置。若为自重较大的隔墙，不宜将隔墙搁置在一块预制板上，通常将隔墙设置在两块板的接缝处。当楼板为槽形板楼板时，隔墙可直接搁置在板的纵肋上(图4.17(a)。若为空心板楼板，应在

12、隔墙下的板缝处设现浇钢筋混凝土板带或梁来支承隔墙(图4.17(b)、(c)。4.3.4 楼板上隔墙的处理楼板上隔墙的处理具有足够的坚固性 具有良好的保温性能 具有良好的隔声、吸声性能 具有一定的弹性 具有较强的装饰性 经济 4.4 楼地面构造楼地面构造4.4.1 楼地面的设计要求楼地面的设计要求 根据面层的材料和施工工艺不同，将楼地面分为现浇整体地面、块材镶铺地面、卷材类地面及木地面等，常见楼地面的构造见表4.1。4.4.2 楼地面的类型及构造楼地面的类型及构造表4.1 常见楼地面构造 类别类别 名称名称简图简图构构 造造 地地 面面楼楼 面面现浇现浇整体整体类类不泥不泥砂浆砂浆地面地面（1）

13、20mm厚厚1 25水泥砂浆；水泥砂浆；（2）水泥砂浆一道（内掺建筑胶）水泥砂浆一道（内掺建筑胶）细石细石混凝混凝土地土地面面（1）40mm厚厚C20细石混凝土地面；细石混凝土地面；（2）刷水泥砂浆一道（内掺建筑胶）刷水泥砂浆一道（内掺建筑胶）（3）60mm厚厚C15混凝混凝土垫层；土垫层；（4）150mm厚厚532卵卵石灌石灌M2.5混合砂浆振混合砂浆振捣密实或捣密实或3 7灰土灰土（5）素土夯实）素土夯实（3）60mm厚厚1 6水泥焦渣填充水泥焦渣填充层层（4）现浇钢筋混）现浇钢筋混凝土楼板或预制凝土楼板或预制楼板上的现浇叠楼板上的现浇叠合层合层 类别类别名称名称简图简图构构 造造 地地

14、面面楼楼 面面块材块材镶铺镶铺类类 地面砖地面砖地面地面（1）810mm厚地面砖，干水泥擦缝；厚地面砖，干水泥擦缝；（2）20mm厚厚1 3干硬性水泥砂浆结合层干硬性水泥砂浆结合层表面撒水泥粉；表面撒水泥粉；（3）水泥砂浆一道（内掺建筑胶）；）水泥砂浆一道（内掺建筑胶）；（4）60mm厚厚C15混凝混凝土垫层；土垫层；（5）素土夯实）素土夯实(4)现浇钢筋混现浇钢筋混凝土楼板或预制凝土楼板或预制楼板上的现浇叠楼板上的现浇叠合层合层 石材板石材板地面地面（1）20mm厚板材干水泥擦缝；厚板材干水泥擦缝；（2）20mm厚厚1 3干硬性水泥砂浆结合干硬性水泥砂浆结合层表面撒水泥粉；层表面撒水泥粉；（

15、3）刷水泥砂浆一道（内掺建筑胶）刷水泥砂浆一道（内掺建筑胶）（4）60mm厚厚C15混凝混凝土垫层；土垫层；（5）素土夯实）素土夯实（4）现浇钢筋混）现浇钢筋混凝土楼板或预制凝土楼板或预制楼板上的现浇叠楼板上的现浇叠合层合层 类别类别 名称名称简图简图构构 造造 地地 面面楼楼 面面卷材卷材类类 彩色彩色石英石英塑料塑料板地板地面面（1）1.63.2mm厚彩色石英塑料板，用专厚彩色石英塑料板，用专用胶粘剂粘贴；用胶粘剂粘贴；（2）20mm厚厚1 25水泥砂浆压实抹光；水泥砂浆压实抹光；（3）水泥砂浆一道（内掺建筑胶）；）水泥砂浆一道（内掺建筑胶）；（4）60mm厚厚C15混凝土混凝土垫层垫层（

16、5）0.2mm厚浮铺塑料薄厚浮铺塑料薄膜一层膜一层（6）素土夯实）素土夯实(4)现浇钢筋混现浇钢筋混凝土楼板或预凝土楼板或预制楼板上的现制楼板上的现浇叠合层浇叠合层 地毯地毯地面地面（1）510mm，810mm厚地毯；厚地毯；（2）20mm厚厚1 25水泥砂浆压实抹光；水泥砂浆压实抹光；（3）水泥砂浆一道（内掺建筑胶）；）水泥砂浆一道（内掺建筑胶）；（4）60mm厚厚C15混凝土混凝土垫层垫层（5）0.2mm厚浮铺塑料薄厚浮铺塑料薄膜一层膜一层（6）素土夯实）素土夯实(4)现浇钢筋混现浇钢筋混凝土楼板或预凝土楼板或预制楼板上的现制楼板上的现浇叠合层浇叠合层 类别类别名称名称简图简图构构 造造

17、地地 面面楼楼 面面木地木地面面 实铺实铺木地木地面面（1）地板漆两道；）地板漆两道；（2）100mm25mm长条松木地板（背面长条松木地板（背面满刷氟化钠防腐剂）；满刷氟化钠防腐剂）；（3）50mm50mm木龙骨木龙骨400架空架空20mm，表面刷防腐剂；表面刷防腐剂；（4）60mm厚厚C15混凝土混凝土垫层；垫层；（5）素土夯实）素土夯实(4)现浇钢筋混现浇钢筋混凝土楼板或预凝土楼板或预制楼板上的现制楼板上的现浇叠合层浇叠合层铺贴铺贴木地木地面面（1）打腻子，涂清漆两道；）打腻子，涂清漆两道；（2）1014mm厚粘贴硬木企口席纹拼花厚粘贴硬木企口席纹拼花地板；地板；（3）20mm厚厚1 2

18、5水泥砂浆；水泥砂浆；（4）60mm厚厚C15混凝土混凝土垫层；垫层；（5）0.2mm厚浮铺塑料薄厚浮铺塑料薄膜一层膜一层(4)现浇钢筋混现浇钢筋混凝土楼板或预凝土楼板或预制楼板上的现制楼板上的现浇叠合层浇叠合层 踢脚：地面与墙面交接处的构造处理。常用的踢脚板：水泥砂浆、水磨石、釉面砖、木板等。墙裙：在墙体的内墙面所做的保护处理。一般居室内的墙裙，主要起装饰作用，常用木板、大理石板等板材做，高度为9001200mm。卫生间、厨房的墙裙，作用是防水和便于清洗，多用水泥砂浆、釉面瓷砖做，高度为9002000mm。4.4.3 踢脚和墙裙踢脚和墙裙 直接式顶棚：在钢筋混凝土楼板下直接喷刷涂料、抹灰，

19、或粘贴饰面材料的构造做法。多用于大量性的民用建筑中，常有以下几种做法：4.5 顶棚构造顶棚构造4.5.1 直接式顶棚直接式顶棚n直接喷刷涂料的顶棚直接喷刷涂料的顶棚n抹灰顶棚抹灰顶棚(图图4.18(4.18(a)a)n贴面顶棚贴面顶棚(图图4.18(4.18(b)b)吊挂式顶棚：简称吊顶，是指顶棚的装修表面与屋面板或楼板之间留有一定距离，这段距离形成的空腔，可以将设备管线和结构隐藏起来，也可使顶棚在这段空间高度上产生变化，形成一定的立体感，增强装饰效果。吊顶的组成：一般由吊筋、骨架和面层三部分(图4.19)。4.5.2 吊挂式顶棚吊挂式顶棚 阳台是多层及高层建筑中供人们室外活动的平台，有生活阳

20、台和服务阳台之分。阳台按其与外墙的相对位置分，有凸阳台、凹阳台和半凸半凹阳台。凹阳台实为楼板层的一部分，构造与楼板层相同，而凸阳台的受力构件为悬挑构件，其挑出长度和构造做法必须满足结构抗倾覆的要求。4.6 阳台与雨篷构造阳台与雨篷构造4.6.1 阳台阳台 凸阳台的承重构件目前大都采用钢筋混凝土结构。(1)现浇钢筋混凝土凸阳台 现浇钢筋混凝土凸阳台有三种结构类型(图4.20)。多用于阳台形状特殊及抗震设防要求较高的地区。(2)预制钢筋混凝土凸阳台 预制钢筋混凝土凸阳台有四种结构类型(图4.21)。其施工速度快，但抗震性能较差。4.6.1.1 凸阳台的承重构件凸阳台的承重构件(1)栏杆(栏板)与扶

21、手 栏杆（栏板）是为保证人们在阳台上活动安全而设置的竖向构件，要求坚固可靠，舒适美观。其净高应高于人体的重心，不宜小于1.05m，也不应超过1.2m。中高层、高层及寒冷、严寒地区住宅的阳台宜采用实体栏板。(图4.22)4.6.1.2 阳台的构造阳台的构造(2)阳台排水 阳台排水有外排水和内排水两种。外排水的做法：在阳台一侧或两侧设排水口，阳台地面向排水口做%2%的坡，排水口内埋设4050镀锌钢管或塑料管(称水舌)，外挑长度不小于80mm，以防雨水溅到下层阳台(图4.23(a)内排水的做法：在阳台内设置排水立管和地漏，将雨水直接排入地下管网，保证建筑立面美观(图4.23(b)雨篷是建筑入口处和顶层阳台上部用来遮挡雨雪、保护外门免受雨淋的构件。雨篷形式多样，以材料和结构可分为钢筋混凝土雨篷、钢结构悬挑雨篷、玻璃采光雨篷、软面折叠多用雨篷等。4.6.2 雨篷雨篷(1)钢筋混凝土雨篷 当挑出长度较大时，雨篷由梁、板、柱组成，其构造与楼板相同；当挑出长度较小时，雨篷与凸阳台一样做成悬臂构件，一般由雨篷梁和雨篷板组成(图4.24)。(2)钢结构悬挑雨篷 钢结构悬挑雨篷由支撑系统、骨架系统和板面系统三部分组成。(3)玻璃采光雨篷 玻璃采光雨篷是用阳光板、钢化玻璃做雨篷面板的新型透光雨篷。
