资源描述

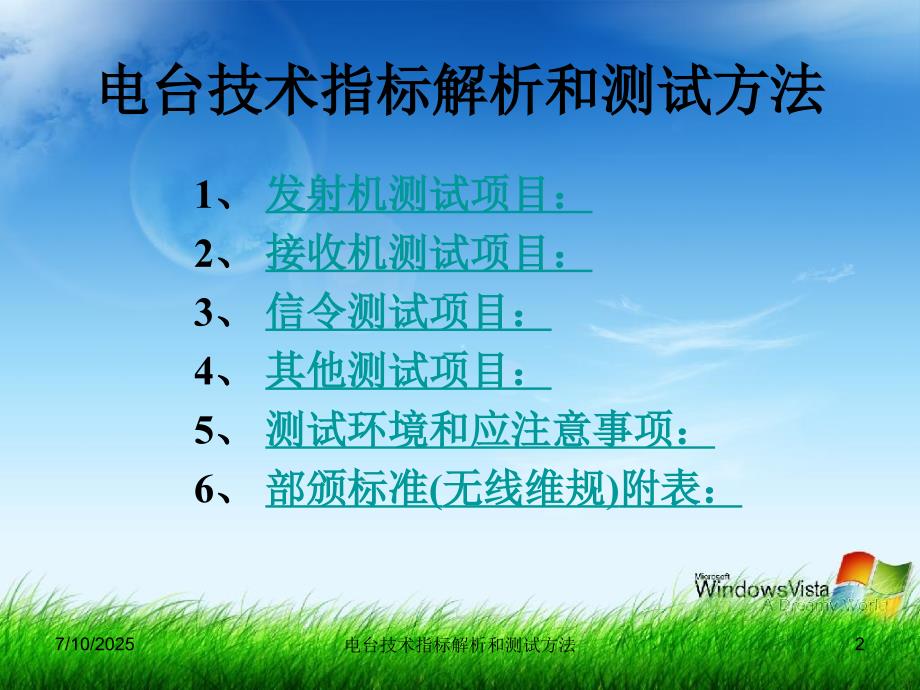

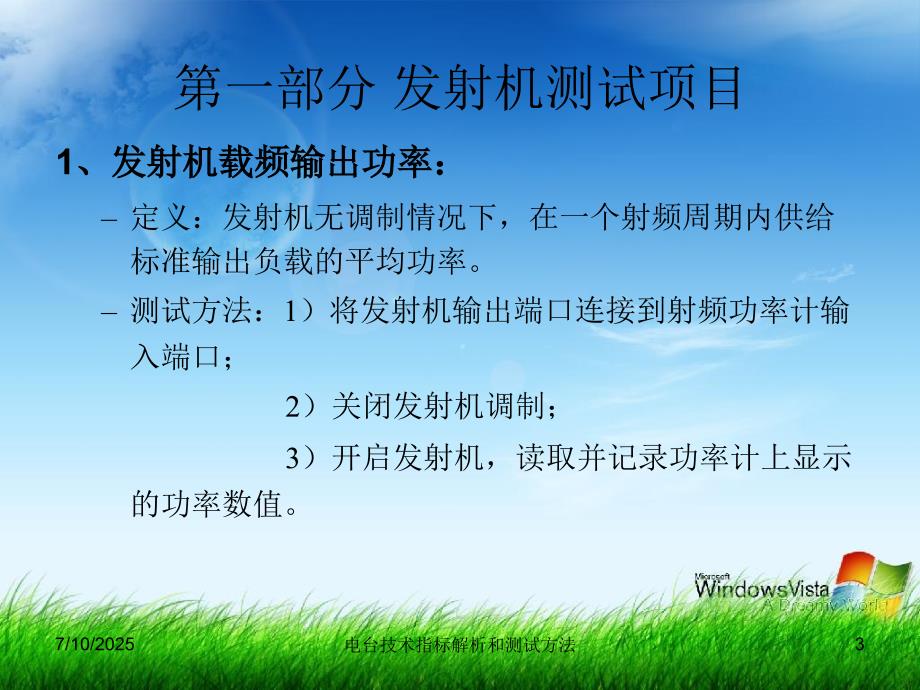

1、成都通信段成都通信车间王修兵7/10/20251电台技术指标解析和测试方法电台技术指标解析和测试方法电台技术指标解析和测试方法1、发射机测试项目:发射机测试项目:2、接收机测试项目:接收机测试项目:3、信令测试项目:信令测试项目:4、其他测试项目:其他测试项目:5、测试环境和应注意事项:测试环境和应注意事项:6、部颁标准部颁标准(无线维规无线维规)附表:附表:7/10/20252电台技术指标解析和测试方法第一部分 发射机测试项目1、发射机载频输出功率:、发射机载频输出功率:定义:发射机无调制情况下,在一个射频周期内供给标准输出负载的平均功率。测试方法:1)将发射机输出端口连接到射频功率计输入端

2、口;2)关闭发射机调制;3)开启发射机,读取并记录功率计上显示的功率数值。7/10/20253电台技术指标解析和测试方法第一部分 发射机测试项目2、发射机频率容差:发射机频率容差:定义:测量载波频率和它的标称频率数值间的差值。测量方法:1)将发射机输出端口连接频率计输入端口;2)关闭发射机调制;3)开启发射机,读取并记录频率计显示的载波频率;4)计算实测值与标称频率值之间的差值。7/10/20254电台技术指标解析和测试方法第一部分 发射机测试项目3、最大允许频偏(调制限制):最大允许频偏(调制限制):定义:频偏是指已调射频信号的瞬时频率和未调制载波频率之间的最大差 值。是音频调制信号电平比调

3、制灵敏度高20dB,调制信号在300-3000H之间变化时所测的最大频偏值。(对于25KHz信道设备,最大允许频偏为5KHz,测试频偏为60%最大允许频偏,即3KHz。)7/10/20255电台技术指标解析和测试方法第一部分 发射机测试项目 测试方法:1)发射机的音频入端接入音频源,发射机输出端接入调制度仪。2)调整音频源频率为1KHz,电平为发射机音频输入标称值,则调制度仪指示频偏为3KHz。3)增加音频源输出电平至高于标称电平20dB,调制度仪指示频偏不应超过最大允许频偏。4)保持音频源输出电平不变,在300Hz至3KHz间调整音频源频率,则调制度仪指示频偏同样不应超过最大允许频偏(一般选

4、300,500,1k,2k,3k信号时的频偏值)。7/10/20256电台技术指标解析和测试方法第一部分 发射机测试项目4、调制灵敏度:调制灵敏度:定义:是指发射机以额定功率输出,获得额定频偏时,其音频输入端所加标准测试音(标准调制)的电压值。测试方法:1)启动发射机,使之输出额定功率;2)音频输入端加1000Hz标准测试音,调节其电平,使频偏仪指示频偏为3kz;3)记录此时的音频电平,即为调制灵敏度。(和产品标准相关)7/10/20257电台技术指标解析和测试方法第一部分 发射机测试项目5、调制音频失真:调制音频失真:定义:是指发射机以额定功率输出,获得额定频偏时,解调后音频基带内全部谐波成

5、分的有效值电压对其音频输入端所加标准测试音(标准调制)信号的有效值电压之比。测试方法:1)发射机的音频输入端接入音频源,发射机输出端接入调制度仪,解调音频输出接入失真度仪;2)设定调制音频信号为1KHz,调节其电平使频偏为3KHz,记录此时失真度仪指示数即为调制音频失真。7/10/20258电台技术指标解析和测试方法第一部分 发射机测试项目6、剩余调频(残余调制):、剩余调频(残余调制):定义:发射机标准测试调制的已调信号解调后产生的音频信号电平与没有 调制信号的射频信号解调以后产生的音频杂音电平之差,以dB表示。(残余调制电平应比相对于产生最大允许频偏60%的信号电平低40dB)测试方法:1

6、发射机的音频输入端接入音频源,发射机输出接入调制度仪,并 将解调音频输出端口接入电压表。2)设定音频源频率为1KHz,调整音频输出电平使发射机频偏为3KHz,记录电压表显示的音频信号电平。3)关闭音频源,记录此时电压表显示的残余音频输出信号的电平。4)计算(2)与(3)之间的电平差值,此值即为残余调制。7/10/20259电台技术指标解析和测试方法第一部分 发射机测试项目7、调制特性:、调制特性:定义:调制频率在300Hz至3KHz之间变化,发射机频偏与一个6dB/倍频程的预加重特性的重合程度。测试方法:1)发射机的音频输入端接入音频源,发射机输出端接入调制度仪。2)调整音频源频率为1KHz

7、调整音频源输出电平使调制度仪显示频偏为1.5KHz。记录此时的音频电平值U1000;3)分别调整调制信号为300Hz、500Hz、2KHz、3KHz,调节其电平,使频偏始终为1.5KHz,记录下各自对应的音频信号输出电平U300、U500、U2000、U3000。7/10/202510电台技术指标解析和测试方法第一部分 发射机测试项目 4)分别求出其dB值,用1k对应的电平分别减去300,500,2K,3K对应电平,其差值应符合下表规定(+1,-3)。调制频率(Hz)300500100020003000予加重特性(dB)-10.4-60+6+9.57/10/202511电台技术指标解析和测试

8、方法第二部分 接收机测试项目1、参考灵敏度(可用灵敏度):、参考灵敏度(可用灵敏度):定义:在接收机输入端接入接收机标称频率和标准测试调制的最小射频信号,并使音频输入电路端获得不小于50%的额定功率和信纳比12dB。此时信号源输出的最小射频功率即为接收机参考灵敏度。俗称12dB信纳灵敏度。(信纳比:信号+噪声+失真和噪声+失真之比,SINAD=(S+N+D)/(N+D)。7/10/202512电台技术指标解析和测试方法第二部分 接收机测试项目测试方法:1)接收机输入端接入射频信号源,接收机音频输出端接入信纳比计,不静噪状态。2)调整射频源频率为接收机频率,调制频率为1KHz,频偏为3KHz。3

9、调整接收机音频输出功率,使其不小于额定功率的50%。4)调整信号源输出射频电平,使失真度仪显示信纳比为12dB。5)读取此时的信号源输出电平,此值即为接收机的参考灵敏度。7/10/202513电台技术指标解析和测试方法第二部分 接收机测试项目2、额定音频输出功率:、额定音频输出功率:定义:指接收机射频输入端加入接收机标准输入信号时,提供给接收机标准输出负荷的音频功率。测试方法:1)接收机射频输入端加入标准输入射频信号,音频输出端接音频电平表;2)调节接收机音量旋钮使电台输出额定音频输出功率,读取电平表的值即为额定音频输出功率。(注意负载选择要和实际电台的相符)7/10/202514电台技术指

10、标解析和测试方法第二部分 接收机测试项目3、音频失真:音频失真:定义:指接收机射频输入端加入接收机标准输入信号,在接收机音频输出功率为额定值时,解调的音频输出端音频与标准测试音频信号之比。测试方法:1)将信号源的发射端接入接收机输入端,接收机解调音频输出接入失真度仪。2)调整信号源输出电平为标准测试信号,输出频率为接收机标称频率;调整接收机解调音频输出电平为额定功率电平。3)读取失真度仪的值即为接收音频失真。7/10/202515电台技术指标解析和测试方法第二部分 接收机测试项目4、调制接收带宽:调制接收带宽:定义:是指接收机接纳一个输入电平比实测参考灵敏度高6dB,并使输出信号信纳比降回到1

11、2dB的输入信号的调制频偏的两倍。测试方法:1)接收机不静噪工作状态,输入端加入标准输入信号,调节音量电位器使接收机输出10%额定音频功率;2)调节输入信号电平,得到信纳比为12dB,记下此时的射频信号电平;3)加大输入的信号电平比,使信号电平比刚记下的电平(12dB信纳电平)高6dB;4)增大调制信号频偏,直到接收机输出端信纳比降回到12dB,此时的调制频偏乘2即为调制接收带宽。7/10/202516电台技术指标解析和测试方法第二部分 接收机测试项目5、接收门限:、接收门限:定义:是指使接收机获得稳定接收的输入已调载波信号的最小电平值。测试方法:1)在接收机输入端加入标准工作频率信号(1kH

12、z调制的已调载波);2)将输入已调信号电平值降到最低,然后逐渐加大其电平,直到接收机获得稳定接收;3)记录此时的输入已调信号的电平值即为接收门限。7/10/202517电台技术指标解析和测试方法第二部分 接收机测试项目6、音频响应、音频响应:定义:是指接收机在输入信号的频偏保持不变的情况下,其音频输出电平随调制频率而变化的特性与一个-6dB/倍频程的去加重特性之间的重合程度。测试方法:1)接收机不静噪工作状态,输入端加入标准输入信号,调节音量电位器使接收机输出50%额定音频功率;2)调节调制度调节旋钮使频偏表指示为最大允许频偏的20%,即1kHz;3)从音频电平表上记下此时的1kHz的调制信号

13、的接收音频输出电平为U1000;7/10/202518电台技术指标解析和测试方法第二部分 接收机测试项目 4)改变输入调制分别为300Hz,500Hz,2000Hz,3000Hz,并使频偏表保持为1kHz,记录此时的接收音频输出电平U300、U500、U2000、U3000;5)用U300、U500、U2000、U3000 减去U1000,所得到的差值应满足下表指标规定。(差值是dB值)调制频率(Hz)300500100020003000去加重特性(dB)-10.4-60+6+9.57/10/202519电台技术指标解析和测试方法第二部分 接收机测试项目7、抑噪灵敏度:抑噪灵敏度:定义:是指接

14、收机音频输出产生20dB噪声抑制时,加在接收机输入端未调标准工作频率信号的最小电平值。测试方法:1)接收机不静噪工作状态,调节音量电位器使接收机输出噪声功率比额定音频输出功率低6dB,即为额定音频输出的25%。2)调节输入未调载波信号的电平,使噪声电平降低20dB,此时的未调载波信号电平值即为抑噪灵敏度。7/10/202520电台技术指标解析和测试方法第三部分 信令测试项目1、亚音频(123H、114.8H、186.2H、131.8H)呼叫信号频率准确度:定义:信号频率准确度指的是信号频率对其标称频率的偏离程度,用百分数表示。测试方法:1)发射机接上综测仪,综测仪发射测试界面,选取LP300滤

15、波器;2)关闭音频信号发生器输出,同时摘下送话器,按下控制盒的呼叫按钮,即可测出呼叫信令频率。3)用测得实际信令频率减去标准频率,将得到的差值取正值。4)用该差值除以标准频率,用百分数表示即为该信令的频率准确度。7/10/202521电台技术指标解析和测试方法第三部分 信令测试项目2、亚音频(、亚音频(123H、114.8H、186.2H、131.8H)呼)呼叫信号频偏:叫信号频偏:定义:频偏就是调频波频率摆动的幅度,一般说的是最大频偏,它影响调频波的频谱带宽。亚音频的频偏规定为500Hz。测试方法:1)发射机接上综测仪,综测仪发射测试界面,选取LP300低通滤波器;2)关闭音频信号发生器输出

16、同时摘下送话器,按下控制盒的呼叫按钮,发出呼叫信令。3)直接读取音频表上频偏值即可。7/10/202522电台技术指标解析和测试方法第三部分 信令测试项目3、音频呼叫信号频偏:、音频呼叫信号频偏:定义:频偏就是调频波频率摆动的幅度,一般说的是最大频偏,它影响调频波的频谱带宽。单音的频偏规定为3kHz。测试方法:1)发射机接上综测仪,综测仪发射测试界面,选取BP300Hz-3.4kHz带通滤波器;2)关闭音频信号发生器输出,同时摘下送话器,按下控制盒的音频呼叫按钮,发出1520Hz单音呼叫信令。3)直接读取音频表上频偏值即可。7/10/202523电台技术指标解析和测试方法第三部分 信令测试项

17、目4、信令解码(检出特性):、信令解码(检出特性):定义:是指给接收机输入标准已调标准频率信号,并获得6dB信纳比音频接收时,接收机对信令正常解码。测试方法:1)在接收机输入端输入标准已调频率信号,调节其电平使得音频输出获得6dB信纳比;2)将电台挂机,处于空闲守候状态,关闭标准调制,在调制中加入标准信令信号;3)接收机能正常解码而进入接收状态即为解码正常。7/10/202524电台技术指标解析和测试方法第三部分 信令测试项目5、信令解码带宽:、信令解码带宽:定义:是指给接收机对信令正常解码的信令频率偏差范围。测试方法:1)在接收机输入端输入标准已调频率信号,调节其电平测出其参考灵敏度;2)电

18、台挂机状态,加入标准呼叫信令频率,设为标准频偏,使接收机信令装置工作或指示灯点亮;3)降低信令信号频率,直到接收机信令装置不工作或灯熄灭,此时的频率即为信令下限频率Fmin;4)接着提高信令信号频率,直到直到接收机信令装置不工作或灯熄灭,此时的频率即为信令上限频率Fmax;5)解码带宽F=Fmax Fmin;或者用低端值-(F0-Fmin),高端值为-(Fmax-F0)。7/10/202525电台技术指标解析和测试方法第三部分 信令测试项目6、呼叫信号发送时间:、呼叫信号发送时间:定义:是指按下呼叫按钮后发射机对信令保持发射的时间周期。测试方法:1)发射机接入频谱仪;2)摘机,按下呼叫按钮;3

19、在完成一个信令完整发射后,通过频谱上时间轴可以看出信令的周期即为信令发送时间。7/10/202526电台技术指标解析和测试方法第四部分第四部分 其他测试项目其他测试项目1 1、发射电流:、发射电流:定义:发信机处于发射使消耗的输入电源的电流大小。测试方法:1)将电流表串入电台电源输入回路中;2)摘机,按呼叫键并按下PTT让电台处于长发状态;3)读取电流表的值即为发射电流。2 2、接收最大电流:、接收最大电流:定义:发信机处于接收态并获得最大音频功率输出时消耗的输入电源的电流大小。测试方法:1)将电流表串入电台电源输入回路中;2)给接收机输入标准测试信号,调整音量到最大额定输出,并让电台处于长

20、接收状态;3)读取电流表的值即为发射电流。7/10/202527电台技术指标解析和测试方法第四部分第四部分 其他测试项目其他测试项目3、发射测试中其他项目:、发射测试中其他项目:杂散射频分量(W)、邻道功率(比值)(dB)、剩余调幅(%)、发射机启动时间(ms)等4 4、接收测试中的其他项目:、接收测试中的其他项目:门限静噪开启灵敏度(V)、深静噪灵敏度(V)、深静噪阻塞门限、静噪开启时延(ms)、静噪闭锁时延(ms)、静噪失调门限(kHz)、信号对剩余输出功率比(dB)、可用频带宽度(kHz)、共信道抑制(dB)、阻塞(dB)、邻道选择性(dB)、杂散响应抗扰性(dB)、互调抗扰性、(dB)

21、音频灵敏度接收限幅特性等7/10/202528电台技术指标解析和测试方法第五部分第五部分 测试环境和注意事项测试环境和注意事项1、测试环境:1)标准大气条件(20度,101.3kPa)保证测试精度;2)屏蔽室内进行测试屏蔽外来干扰和对外干扰;3)交流电源和直流稳压电源额定输出电压波动干扰;4)穿静电屏蔽、辐射防护服防护工作人员;5)其他7/10/202529电台技术指标解析和测试方法第五部分第五部分 测试环境和注意事项测试环境和注意事项2、注意事项:1)标准调制对于25kHz信道间隔电台,是1kHz,频偏3kHz的调制信号;2)标准RF信号电平EMF:60dBV;PD:54dBV;3)额定音频负载根据设备自定标准选择合适输出阻抗;4)标准RF负载50欧姆的负载;5)AF滤波器的选择不同项目选取不同的滤波器,可以获得更为精确地测试结果(如:亚音频选LP300Hz,音频响应和调制特性选LP15KHz;剩余调频选300Hz-3.4kHz);6)测试初始化测试开始时和结束时尽量采用调用预制测试模式进行测试,可防止误操作和错误结果发生。7)仪表有预热时间测试仪表为求精确都需要开机预热,时间长短不一;8)静噪注意接收项目有些要不静噪状态测试。7/10/202530电台技术指标解析和测试方法2012/2/127/10/202531电台技术指标解析和测试方法
