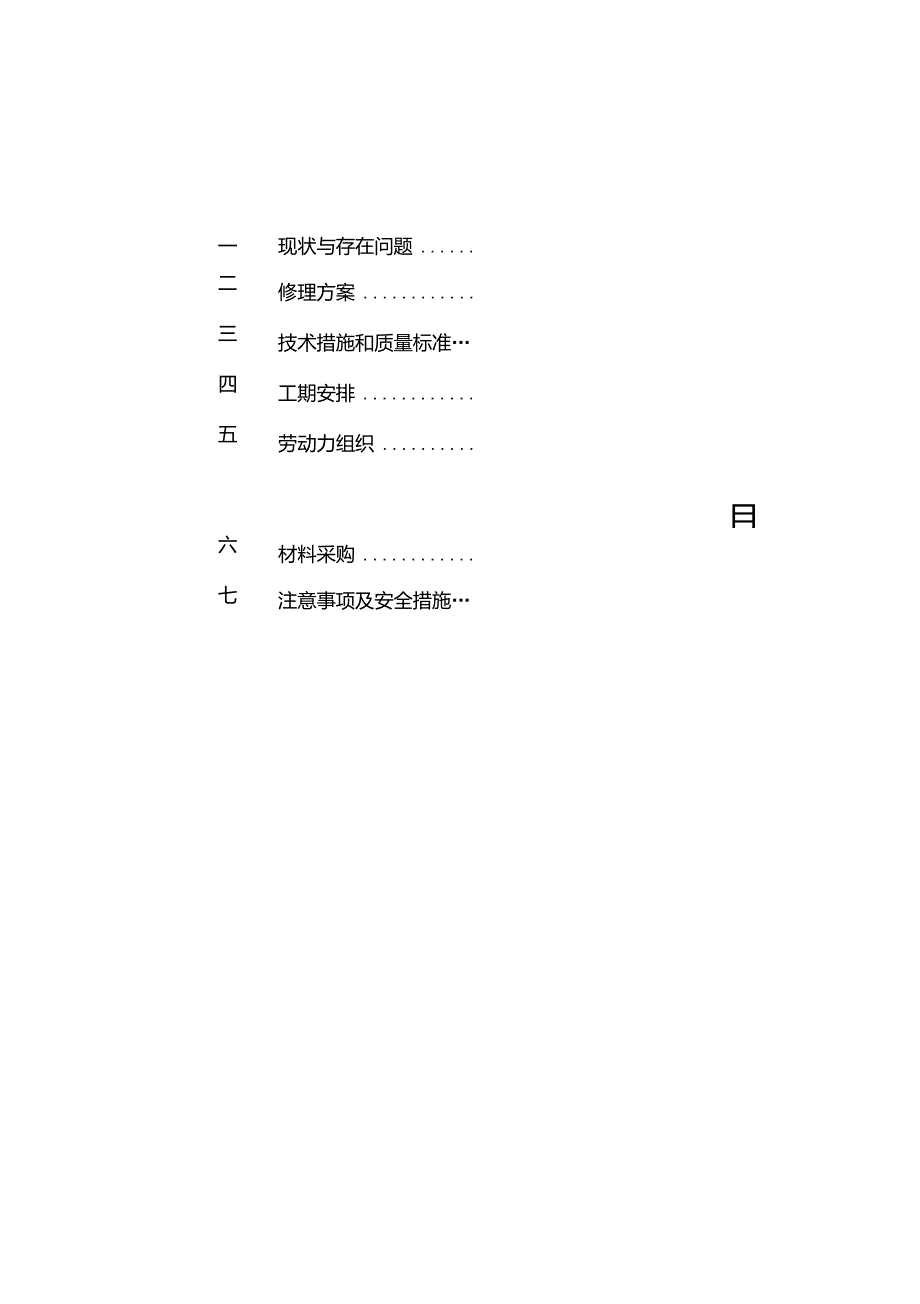

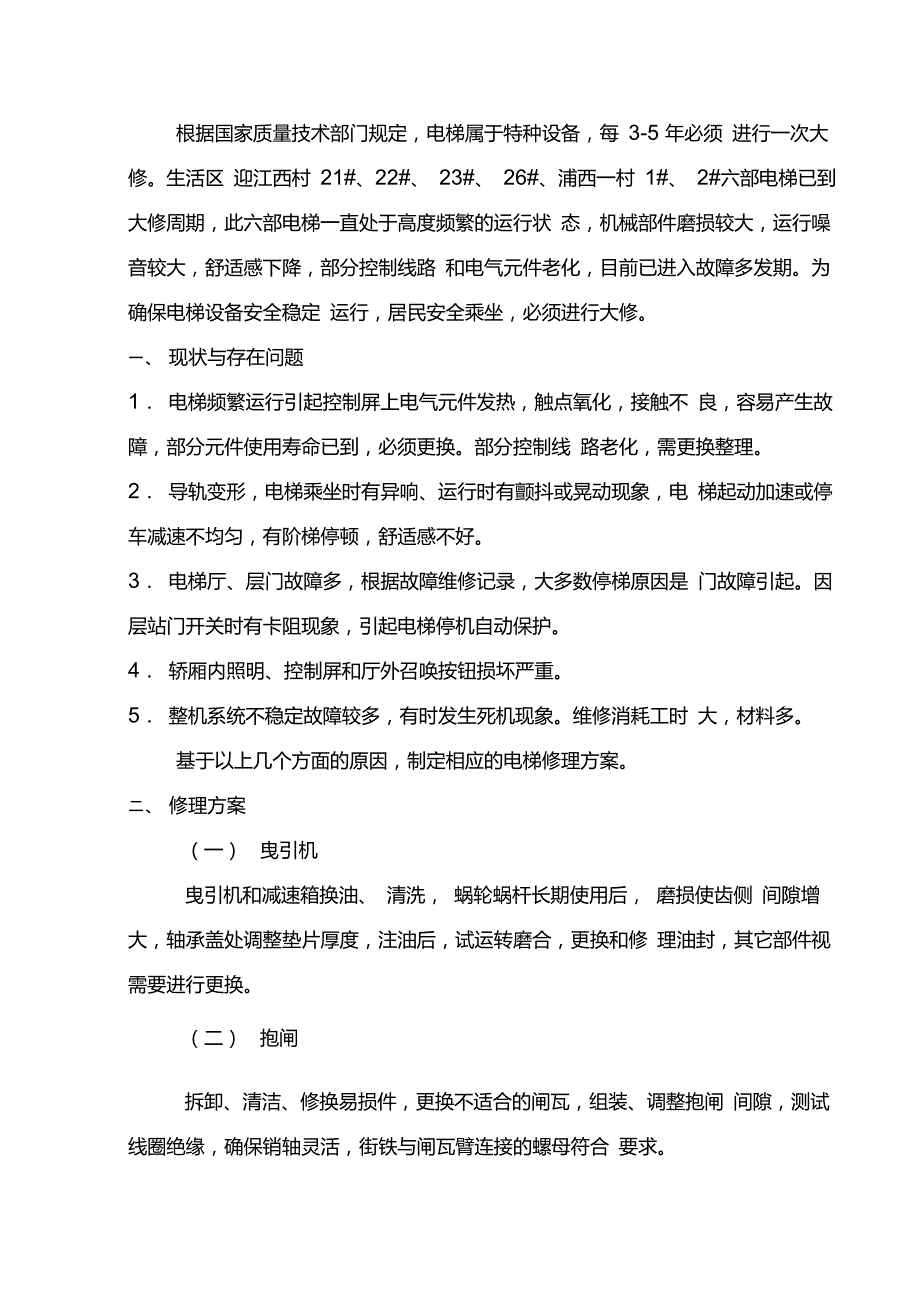

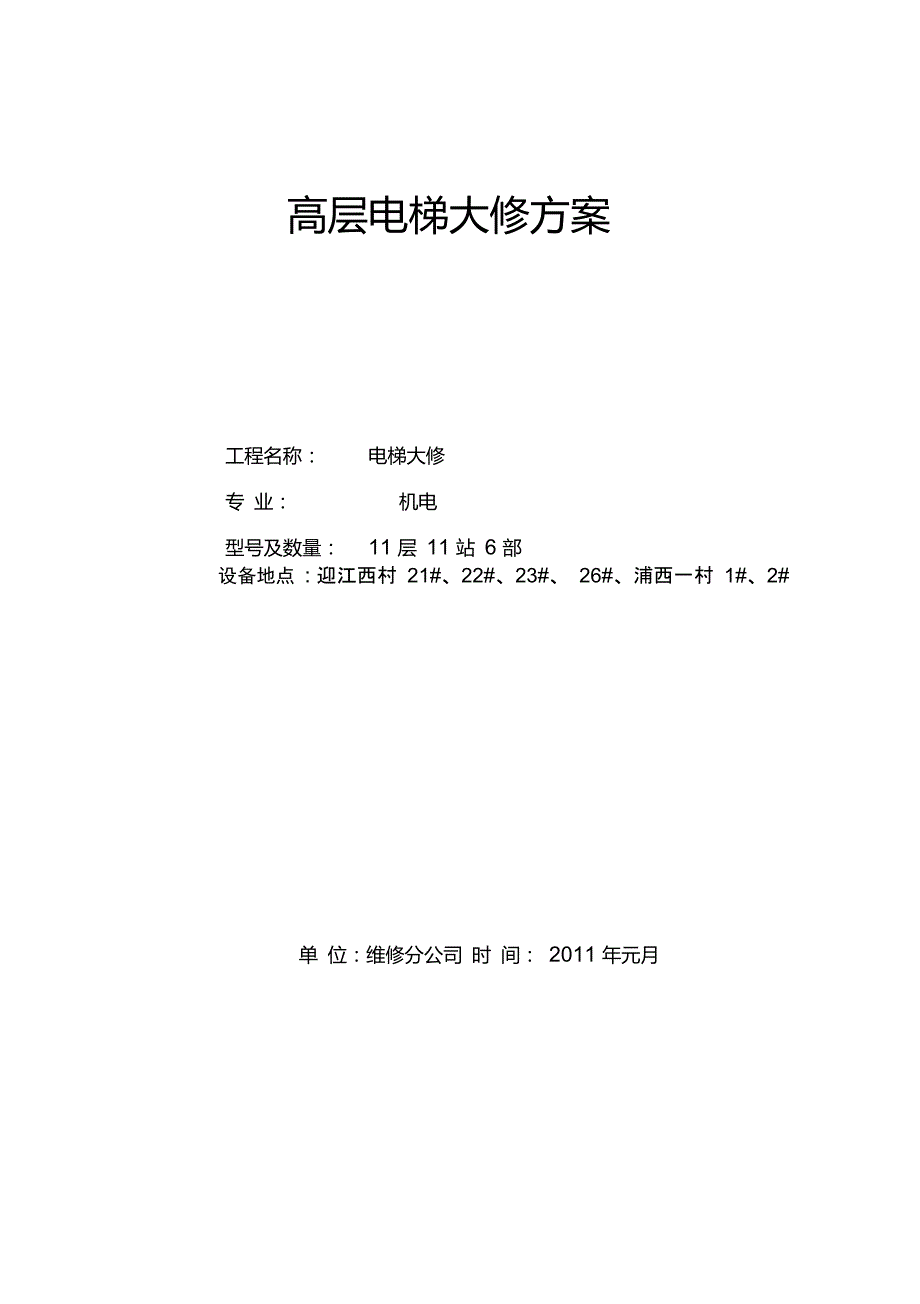

1、高层电梯大修方案工程名称：电梯大修专 业：机电型号及数量：11 层 11 站 6 部设备地点 : 迎江西村 21#、22#、23#、 26#、浦西一村 1#、2#单 位：维修分公司 时 间： 2011 年元月一、现状与存在问题二、修理方案三、技术措施和质量标准四、工期安排五、劳动力组织六、材料采购七、注意事项及安全措施目录2根据国家质量技术部门规定，电梯属于特种设备，每 3-5 年必须 进行一次大修。生活区 迎江西村 21#、22#、 23#、 26#、浦西一村 1#、 2#六部电梯已到大修周期，此六部电梯一直处于高度频繁的运行状 态，机械部件磨损较大，运行噪音较大，舒适感下降，部分控制线路

2、和电气元件老化，目前已进入故障多发期。为确保电梯设备安全稳定 运行，居民安全乘坐，必须进行大修。一、 现状与存在问题1 电梯频繁运行引起控制屏上电气元件发热，触点氧化，接触不 良，容易产生故障，部分元件使用寿命已到，必须更换。部分控制线 路老化，需更换整理。2 导轨变形，电梯乘坐时有异响、运行时有颤抖或晃动现象，电 梯起动加速或停车减速不均匀，有阶梯停顿，舒适感不好。3 电梯厅、层门故障多，根据故障维修记录，大多数停梯原因是 门故障引起。因层站门开关时有卡阻现象，引起电梯停机自动保护。4 轿厢内照明、控制屏和厅外召唤按钮损坏严重。5 整机系统不稳定故障较多，有时发生死机现象。维修消耗工时 大，

3、材料多。基于以上几个方面的原因，制定相应的电梯修理方案。二、 修理方案（一）曳引机曳引机和减速箱换油、 清洗， 蜗轮蜗杆长期使用后， 磨损使齿侧 间隙增大，轴承盖处调整垫片厚度，注油后，试运转磨合，更换和修 理油封，其它部件视需要进行更换。（二）抱闸拆卸、清洁、修换易损件，更换不适合的闸瓦，组装、调整抱闸 间隙，测试线圈绝缘，确保销轴灵活，街铁与闸瓦臂连接的螺母符合 要求。（三）电动机分解、清洗各部位， 对漏油严重的更换油封、 电动机的滑动轴承、 刷握弹簧等修理。修整电枢，组装调整，摇测绝缘接地和接电阻，测 量转速等。（四）导绳轮 拆卸导向轮的中心孔内钢套，两侧隔环清洗，修换轴承，检测、 调整

4、磨损的轮槽或更换绳轮，使曳引钢丝绳与曳引轮槽在一条直线 上。（五）钢丝绳曳引钢丝绳拆挂、 清洗、截绳、垂挂，调整张力， 制作层站标识。（六）限速系统限速器、 涨绳轮、 安全钳解体清洗、 检测零部件磨损情况，磨损 严重的部件要更换。检验限速器的性能，清洗油路，使润滑良好，无 异响，使用安全，正常工作，动作灵敏。（七）控制系统迎西 24#梯：更换控制柜主接触器 1 只、抱闸接触器 1 只、开关门、门区域、 安全继电器及其它严重损坏部分电器元件更换，电源开关 1 只、极限 开关1只、安全开关1只、限位开关更换6只，P1板更换1块，清洗 各接线盒、端子排部分更换并紧固接线端子，线号校对编号，控制线 路

5、和主回路绝缘老化的部分更换，电阻器元件更换 8 只或修整，接地 系统的摇测及补装。浦西 3#梯更换控制柜主接触器 1 只、抱闸接触器 1 只、开关门、门区域、 安全继电器及其它严重损坏部分电器元件更换，电源开关1 只、极限开关 1 只、安全开关 1 只、限位开关更换 8 只，清洗各接线盒、端子 排部分更换并紧固接线端子，线号校对编号，控制线路和主回路绝缘 老化的部分更换，电阻器元件更换 8 只或修整，接地系统的摇测及补 装。迎西 25#梯更换控制柜主接触器 1 只、抱闸接触器 1 只、开关门、门区域、 安全继电器及其它严重损坏部分电器元件更换，电源开关1 只、极限开关1只、安全开关1只、限位开

6、关更换8只，E1板更换1块，旋转 编码器 1 只，清洗各接线盒、端子排部分更换并紧固接线端子，线号 校对编号，控制线路和主回路绝缘老化的部分更换，电阻器元件更换 8 只或修整，接地系统的摇测及补装。迎西 28#梯更换控制柜主接触器 1 只、抱闸接触器 1 只、开关门、门区域、 安全继电器及其它严重损坏部分电器元件更换，电源开关 1 只、极限 开关 1 只、安全开关 1 只、限位开关更换 6 只， E1 板更换 1 块，清洗 各接线盒、端子排部分更换并紧固接线端子，线号校对编号，控制线 路和主回路绝缘老化的部分更换，电阻器元件更换 8 只或修整，接地 系统的摇测及补装。迎西 27#梯更换控制柜主

7、接触器 1 只、抱闸接触器 1 只、开关门、门区域、 安全继电器及其它严重损坏部分电器元件更换，电源开关 1 只、极限 开关 1只、安全开关 1 只、限位开关更换 6只，旋转编码器 1只，清 洗各接线盒、端子排部分更换并紧固接线端子，线号校对编号，控制 线路和主回路绝缘老化的部分更换，电阻器元件更换 8 只或修整，接 地系统的摇测及补装。浦西 4#梯更换控制柜主接触器 1 只、抱闸接触器 1只、开关门、门区域、 安全继电器及其它严重损坏部分电器元件更换，电源开关 1 只、极限 开关1只、安全开关1只、限位开关更换6只，E1板更换1块，P1 板 1 块，清洗各接线盒、端子排部分更换并紧固接线端子

8、线号校对 编号，控制线路和主回路绝缘老化的部分更换，电阻器元件更换 8 只 或修整，接地系统的摇测及补装。（八）轿厢迎西 24#梯 对轿厢的位置、水平、间隙进行调整。更换门机旋转编码器1套、平层感应器 3 只。轿厢导靴解体，更换靴衬及疲劳的弹簧，更换 加油盒 4 只。轿顶控制盘的导线老化控制线更换。电扇更换 1 只。应 急照明安装 1 套，井道照明、轿厢照明设备的更换 6 套，更换串行指 令板 210A1 只，各部位螺栓的检查及更换。电缆支架补偿装置检查与 有损部件的更换。超载装置的检查与调试。消音装置的检查调整。浦西 3#梯对轿厢的位置、 水平、间隙进行调整。平层感应器 3 只。轿厢导 靴

9、解体，更换靴衬及疲劳的弹簧，更换加油盒 4 只。轿顶控制盘的导 线老化控制线更换。电扇更换 1 只。安全窗变形修理，应急照明安装1 套，井道照明、轿厢照明设备的更换 6 套，更换串行指令板 210C 及 210A各1只，各部位螺栓的检查及更换。 电缆支架补偿装置检查与有 损部件的更换。超载装置的检查与调试。消音装置的检查调整。迎西 25#梯 对轿厢的位置、水平、间隙进行调整。更换门机旋转编码器1套、平层感应器 3 只。轿厢导靴解体，更换靴衬及疲劳的弹簧，更换 加油盒 4 只。轿顶控制盘的导线老化控制线更换。电扇更换 1 只。应 急照明安装 1 套，井道照明、轿厢照明设备的更换 6 套，更换串行

10、指 令板210C及210A各1只，各部位螺栓的检查及更换。电缆支架补偿 装置检查与有损部件的更换。超载装置的检查与调试。消音装置的检 查调整。迎西 28#梯对轿厢的位置、 水平、间隙进行调整。 平层感应器 3 只。轿厢导 靴解体，更换靴衬及疲劳的弹簧，更换加油盒 4 只。轿顶控制盘的导 线老化控制线更换。电扇更换 1 只。应急照明安装 1 套，井道照明、 轿厢照明设备的更换 6 套，更换串行指令板 210C1 只各部位螺栓的检 查及更换。电缆支架补偿装置检查与有损部件的更换。超载装置的检 查与调试。消音装置的检查调整。迎西 27#梯 对轿厢的位置、水平、间隙进行调整。更换门机旋转编码器1套、平

11、层感应器 3 只。轿厢导靴解体，更换靴衬及疲劳的弹簧，更换 加油盒 4 只。轿顶控制盘的导线老化控制线更换。电扇更换 1 只。应 急照明安装 1 套，井道照明、轿厢照明设备的更换 6 套，更换串行指 令板210C及210A各1只，各部位螺栓的检查及更换。电缆支架补偿装置检查与有损部件的更换。超载装置的检查与调试。消音装置的检 查调整。浦西 4#梯对轿厢的位置、 水平、间隙进行调整。平层感应器 3 只。轿厢导 靴解体，更换靴衬及疲劳的弹簧，更换加油盒4 只。轿顶控制盘的导线老化控制线更换。电扇更换 1 只。应急照明安装 1 套，井道照明、 轿厢照明设备的更换 6 套，各部位螺栓的检查及更换。电缆

12、支架补偿 装置检查与有损部件的更换。超载装置的检查与调试。消音装置的检 查调整。（九）轿门迎西 24#梯轿门变形调整， 转动大摇背变形调整， 轴承清洗更换， 皮带、链 条检查更换，清洗、加油门机，检查碳刷，更换DQR_111B、1机板1只和DQR53机板1只，更换红外线光幕1套，更换各开关、电阻 等损坏元件，调整门机速度及限位开关位置，轿门地坎变形更换，滑 块更换。浦西 3#梯轿门变形调整， 转动大摇背变形调整， 轴承清洗更换， 皮带、链 条检查更换，清洗、加油门机，检查碳刷，更换DQR5301机板1只，更换红外线光幕 1 套，更换各开关、电阻等损坏元件，调整门机速度 及限位开关位置，轿门地坎

13、变形更换，滑块更换。迎西 25#梯轿门变形调整， 转动大摇背变形调整， 轴承清洗更换， 皮带、链 条检查更换，清洗、加油门机，检查碳刷，更换DQR5301机板1只， 更换红外线光幕 1 套，更换各开关、电阻等损坏元件，调整门机速度 及限位开关位置，轿门地坎变形更换，滑块更换。迎西 28#梯轿门变形调整， 转动大摇背变形调整， 轴承清洗更换， 皮带、链 条检查更换，清洗、加油门机，检查碳刷，更换DQR_111B、1机板1只和DQR53机板1只，更换红外线光幕1套，更换各开关、电阻 等损坏元件，调整门机速度及限位开关位置，轿门地坎变形更换，滑 块更换。迎西 27#梯轿门变形调整， 转动大摇背变形调

14、整， 轴承清洗更换， 皮带、链 条检查更换，清洗、加油门机，检查碳刷，更换红外线光幕 1 套，更 换各开关、电阻等损坏元件，调整门机速度及限位开关位置，轿门地 坎变形更换，滑块更换。浦西 4#梯轿门变形调整， 转动大摇背变形调整， 轴承清洗更换， 皮带、链 条检查更换，清洗、加油门机，检查碳刷，更换DQR_111B、1机板1只和DQR53机板1只，更换红外线光幕1套，更换各开关、电阻 等损坏元件，调整门机速度及限位开关位置，轿门地坎变形更换，滑 块更换。（十） 厅门迎西 24#梯各层厅门的解体，更换吊门轮 6套，门锁 6只，副门锁 11 只， 偏心挡轮，导靴滑块 44 只。调整部分变形厅门，厅

15、门各部位螺栓的 紧固调整，更换门三角锁 8只，更换双按钮 14，单按钮 2各，更换外 呼板 4 只，调整门刀、门球装置。浦西 3#梯各层厅门的解体，更换吊门轮 2 套，门锁 6 只，副门锁 11 只， 偏心挡轮，导靴滑块 44 只。调整部分变形厅门，厅门各部位螺栓的 紧固调整，更换门三角锁 6 只，更换双按钮 12 只，单按钮 2 各，更 换外呼板 6 只，调整门刀、门球装置。迎西 25#梯各层厅门的解体，更换吊门轮 5 套，门锁 7 只，副门锁 11 只， 偏心挡轮，导靴滑块 44 只。更换与调整部分变形厅门，厅门各部位 螺栓的紧固调整，更换门三角锁 6 只，更换双按钮 15 只，单按钮 2

16、 各，更换外呼板 5 只，调整门刀、门球装置。迎西 28#梯各层厅门的解体，更换吊门轮 7 套，门锁 5 只，副门锁 11 只， 偏心挡轮，导靴滑块 44 只。更换与调整部分变形厅门，厅门各部位 螺栓的紧固调整，更换门三角锁 4 只，更换双按钮 12 只，单按钮 2 各，更换外呼板 4 只，调整门刀、门球装置。迎西 27#梯各层厅门的解体，更换吊门轮 6 套，门锁 5 只，副门锁 11 只， 偏心挡轮，导靴滑块 44 只。更换与调整部分变形厅门，厅门各部位 螺栓的紧固调整，更换门三角锁 5 只，更换双按钮 14 只，单按钮 2 各，更换外呼板 3 只，调整门刀、门球装置。浦西 4#梯各层厅门的

17、解体，更换吊门轮 3 套，门锁 5 只，副门锁 11 只， 偏心挡轮，导靴滑块 44 只。更换与调整部分变形厅门，厅门各部位 螺栓的紧固调整，更换门三角锁 7 只，更换双按钮 14 只，单按钮 2 各，更换外呼板 3 只，调整门刀、门球装置。（十一） 轨道 对全部轨道进行清洗检查，检查调整闸距；导轨连更换双按钮12 只，单按钮 2 各，更换外呼板 6 只，接头调整处理，紧固各部位螺 栓，校正轨道垂度，符合国标。（十二） 缓冲器对弹簧缓冲器进行检查， 对油压式缓冲器要解体清洗、 加油， 必 要时换油封，紧固螺栓，更换电气开关。（十三） 调试对修理过的电梯进行全部检查， 并根据电梯安装工程调试项目

18、进 行实验、检测和记录（十四） 油饰 对电梯的曳引机、预埋件、支架、线管、线槽、缓冲器、槽钢、 工字钢等进行防锈处理，并对电梯房、二至十一层厅门、门口统一喷 漆。一层基站及轿箱内壁不锈钢抛光。制作安装“乘客须知”铜牌。 三、技术措施和质量标准1. 曳引机：拆卸过程中避免人为损坏，各部件齐全，清洁光亮无油污；轴心倾斜度公差 Y42m;蜗轮轴向窜动在中心距在 0.02-0.04mm之间；蜗杆与电机连接不同心允许误差为0.02mm；轴头温升不咼于75 C,油温不高于85 Co2. 抱闸： 各部件清洁无油污，闸瓦与制动轮应保证中心接 触，接触面不小于 70%;运行时两侧闸瓦与制动轮间隙应不大于 0.7

19、mm;线圈温升不超过60。6 绝缘电阻不低于 0.5M Q。3. 电动机：拆装小心，严禁损坏绝缘，清洁无油污，彻底检查易损件； 滑动轴承组装后电机转动自如平衡，润滑正常；电动机温升不高于铭牌规定； 绕组绝缘不低于0.5M Q; 额定 电压条件下转速不低于额定转速； 接地牢固，电阻值得注意不大于4Q。4. 绳轮与抗绳轮： 各部件清洁无油污，油路畅通； 轴与滑动轴承表面应无损； 绝缘绳槽无偏磨，无明显压痕；（可装配后转动自如。5. 曳引钢丝绳：钢丝绳清洁，绳头螺母紧固，张力相等。6. 限速系统： 润滑良好，动作灵敏，机械电气性能可靠，动作速度不低于额定速度的115%。 安全绳清洁无油污，涨绳轮安装

20、后自然垂直。安全连杆机构紧固，动作可靠。7. 控制柜：柜内电气元件齐全，各种接点清洁，无烧蚀； 接触器工作噪音小于 50DB 柜内无灰尘导线排列整齐， 标识清晰； 接地电阻不大于4Q。（ 仪表显示灯线路绝缘电阻不低于 0.5 M Qo8. 操作与显示系统： 操作元件完整正确，灵活可靠； 各 种显示正常； 风扇清洁牢固。9. 轿厢：各部螺丝牢固，吊门轮，轴承油量充足，活动自如。轿顶护栏安全可靠； 轿顶水平线一律用金属管敷设管口使 用绝缘套管； 各导靴清洁，活动自如，间隙符合标准；轿厢接地线不少于2根随线接地，电阻不大于 4Q。 调整平层感应器相 对位置，修换损坏元件； 7 开门电机电阻型号符合设

21、计要求。10. 厅门： 1 厅门设备齐全，各层厅门完整，紧固件齐全； 厅门间隙同轿门；（3钢丝绳松紧适当；（可行走时噪音不超过 65DB ; 门锁电气触点接触良好； 厅门从外扒不开门；11 轨道： 31 清洁，无变形无损伤； 32 偏差符合要求。12 对重： 31 各部位螺栓牢固； 32 曳引绳绳头应有双螺母 和开口销对重块压板牢固； 33 补偿链运行无噪音； 34 导靴间隙符合 要求。13 安全装置： 31 各安全装置设备齐全，性能可靠转动部 位灵活； 32 各开关位置正确，换速准确，保证制动过程完整。14 线路：各线盒完整清洁，线路排列整齐，标识清晰，线 路绝缘大于0.5 M Qo15 缓

22、冲器：清洁、无锈蚀、动作可靠、零件齐全。16. 性能调试：电梯运行平稳、舒适、平层，噪音符合要求。 四、 工期安排迎江西村 24#、浦西 3#、迎江西村 25#、浦西 4#梯、迎江西村 27#、28#电梯工期为90天（2010年4月5日_2010年7月5日）。每台具体 时间安排：1. 机房部分4天天天 天 天 天1 ）控制屏、限速器、极限开关及其它2 天（ 2）曳引系统22. 井道部分23. 层站部分44. 轿厢部分45. 调试26. 装饰五、劳动力组织由维修公司 4-6 名取得上岗证的电梯维修工组成两个修理小组。 施工人员应熟悉施工方案和施工步骤，技术人员应进行开工前的施工 交底。现场负责人

23、根据现场情况，合理安排修理工作，必要时配备其 他工种人员配合，部分电气和机械的修理，可以平行作业。对工艺复杂、 技术难度较高的工作， 邀请有经验的同行协助指导。 现场负责人王发勤，统一协调安排，掌握施工进度，材料消耗情 况，按期完成修理任务并负责施工质量，施工时做好现场修理记录和 自检记录。六、材料采购 为确保电梯维修质量，必须经正规渠道采购优质的材料，此次大 修的主要配件和材料都采用三菱品牌产品，其他材料配件选用施迈 赛、百菱等名优产品。材料采购由专人负责，应及时供应，保证工程 进度。七、注意事项及安全措施（一）安全网络（二）施工现场安全分析1、机房维修，有带电作业环节。2、井道内作业光线暗

24、空气不流通，工作环境差。3、高层井道高度约为40米，轿顶作业危险性大，且范围小，不便 于维修操作。4、底坑安全作业区低，作业范围小，维修困难。（三）安全措施1. 工地现场安全监护人：王发勤。联系电话：83273545。2. 在工作开始前和工作进行中，对工地现场和一切设备装置进行 安全检查，消除不安全因素，按规定办理各种现场作业票。3. 各种施工警示牌到位，并有专人负责。4. 按照计划选定修理，通知居民停止使用电梯，并有明显警示。5. 大修现场放置干粉灭火器 4 只，以确保安全。6. 施工材料机件摆放整齐，不得妨碍维修操作。7. 工作前，应先穿戴好劳动保护用品和工器具。工作时必须带安 全帽，有人监护。8. 严格按照安全操作规程作业，一般情况不准带电作业，必须带 电作业的现场应有人监护。9. 在井道内避免上下同时作业。10. 现场安全员负责监督、 检查现场安全， 发现违章作业立即制 止，确保安全施工。11. 维修保养人员应掌握触电急救方法、防火、灭火常识。12. 严禁在曳引机转动的情况下进行维修保养。13. 进入轿顶时，首先切断轿顶检修盒的急停开关，再将有关开关 置于检修状态。14. 行驶时，轿顶的人员不准将身体的任何部位探出防护拦。15. 底坑工作时， 绝不允许机房和轿顶处同时检修， 以防意外发生16
