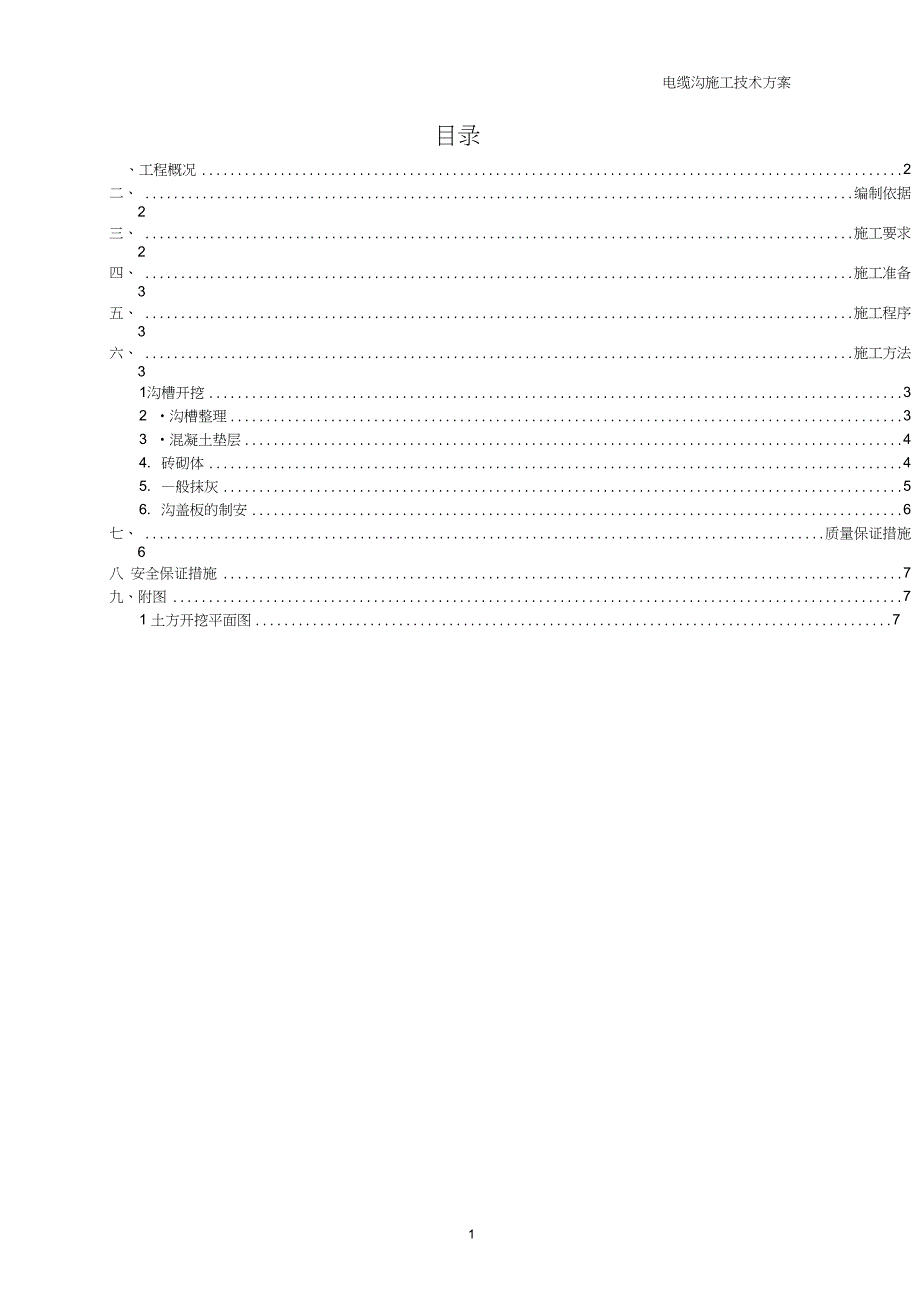

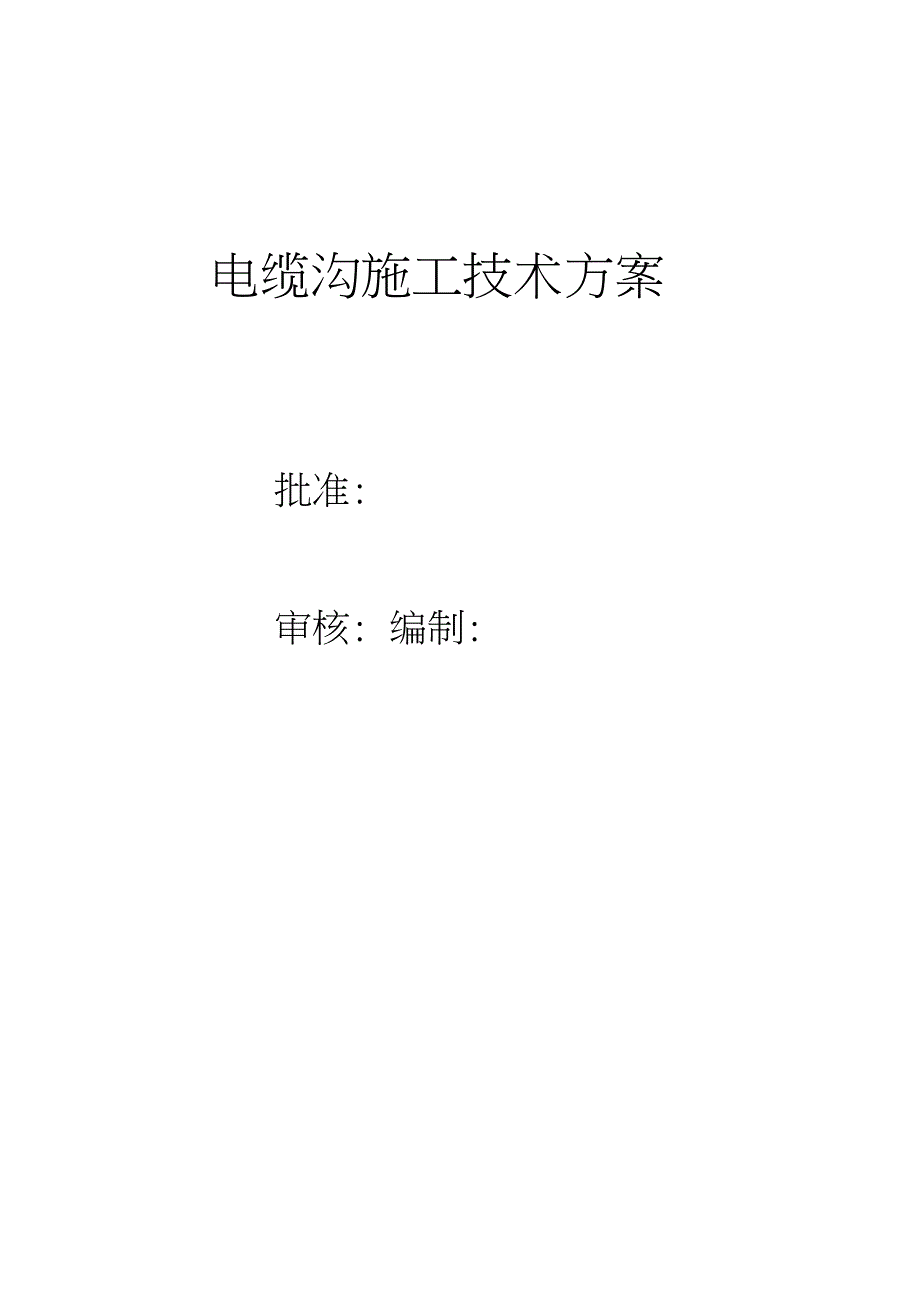

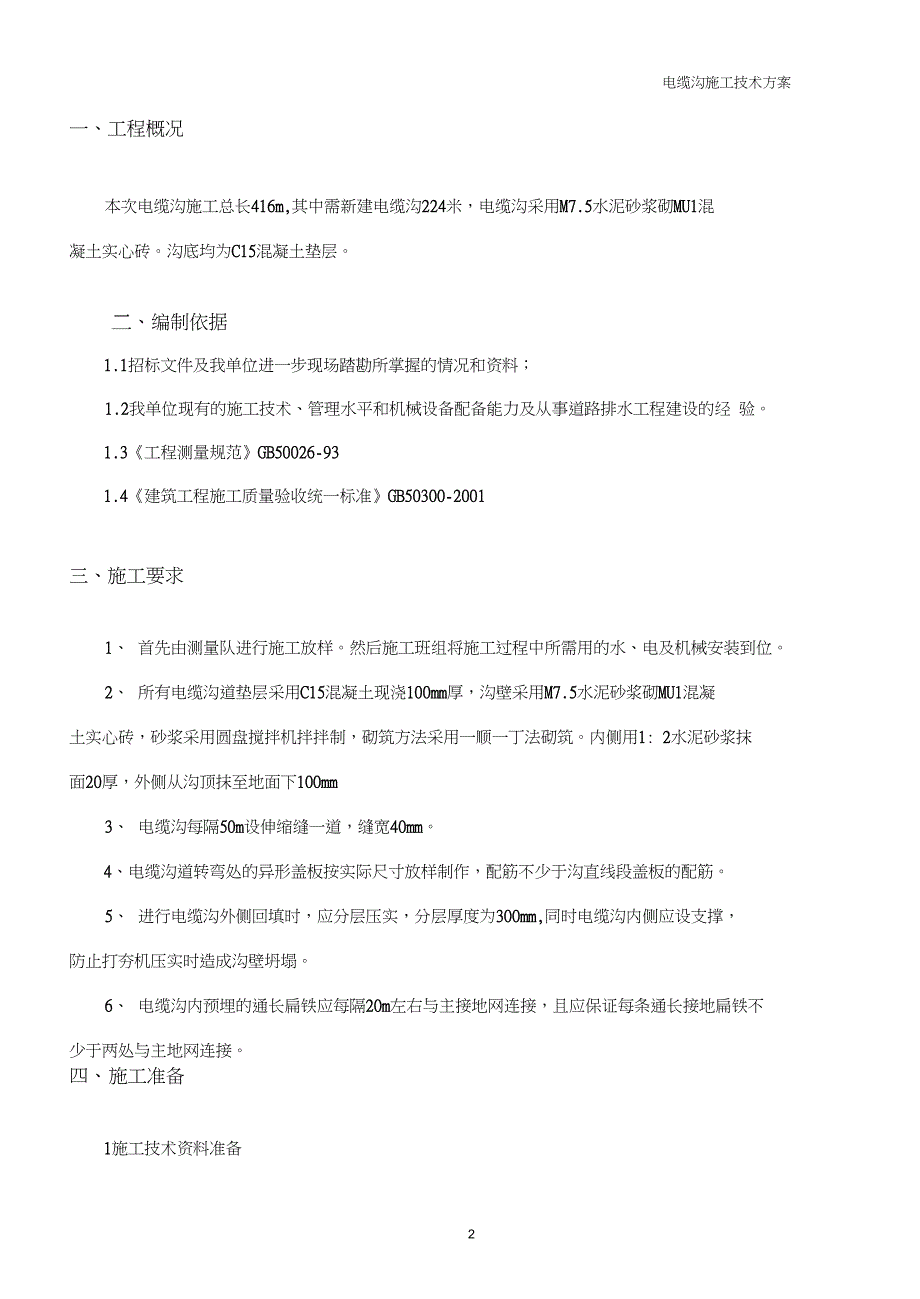

1、电缆沟施工技术方案批准:审核: 编制:电缆沟施工技术方案目录、工程概况2二、编制依据2三、施工要求2四、施工准备3五、施工程序3六、施工方法31沟槽开挖32 沟槽整理33 混凝土垫层44. 砖砌体45. 般抹灰56. 沟盖板的制安6七、质量保证措施6八 安全保证措施7九、附图71 土方开挖平面图77一、工程概况本次电缆沟施工总长416m,其中需新建电缆沟224米，电缆沟采用M7.5水泥砂浆砌MU1混凝土实心砖。沟底均为C15混凝土垫层。、编制依据1.1招标文件及我单位进一步现场踏勘所掌握的情况和资料；1.2我单位现有的施工技术、管理水平和机械设备配备能力及从事道路排水工程建设的经 验。1.3工

2、程测量规范GB50026-931.4建筑工程施工质量验收统一标准GB50300-2001三、施工要求1、首先由测量队进行施工放样。然后施工班组将施工过程中所需用的水、电及机械安装到位。2、所有电缆沟道垫层采用C15混凝土现浇100mm厚，沟壁采用M7.5水泥砂浆砌MU1混凝 土实心砖，砂浆采用圆盘搅拌机拌拌制，砌筑方法采用一顺一丁法砌筑。内侧用1: 2水泥砂浆抹 面20厚，外侧从沟顶抹至地面下100mm3、电缆沟每隔50m设伸缩缝一道，缝宽40mm。4、电缆沟道转弯处的异形盖板按实际尺寸放样制作，配筋不少于沟直线段盖板的配筋。5、进行电缆沟外侧回填时，应分层压实，分层厚度为300mm,同时电缆

3、沟内侧应设支撑， 防止打夯机压实时造成沟壁坍塌。6、电缆沟内预埋的通长扁铁应每隔20m左右与主接地网连接，且应保证每条通长接地扁铁不 少于两处与主地网连接。四、施工准备1施工技术资料准备组织有关技术人员认真研究招标文件，解决对文件中存在的凝问，认真学习相关的规范、标 准和作业指导书，明确技术要求和质量目标，落实技术交底制度，对员工分级进行安全措施质量 等级及技术保证措施交底，从技术上为工程顺利开工做好充分准备。2材料准备施工前应做好钢筋、砂、碎石、水泥、砖、镀锌扁铁及镀锌角钢的采购，并应提前计划采购 到位。五、施工程序施工准备一- 测量放样一- 沟槽开挖一-沟槽整理一- 垫层浇筑一- 沟壁实心

4、砖砌筑一-砖沟壁抹灰沟盖板制安六、施工方法1沟槽开挖先由测量班按相关文件放出沟槽开挖边线，所有电缆沟的埋深均小于500m,所以开挖过程中 不需放坡。由于开挖区域位不确定是否有管线，同时又位于绿化草坪区域，故采用人工进行土方 开挖。2.沟槽整理因工期较紧，近期雨天较多，所以边开挖边进行基槽清理，清理前应由测量班重新放出基槽 轴线，再用化学线拉直来校核沟槽宽是否符合设计要求。同时在电缆沟轴线位置每个3m打一根钢 筋，用水准仪复核沟底高程及平整度，并用油漆标在钢。如出现欠挖，则采取人工用铁撬或锄头 补挖到位，如有超挖的，则用石碴回填至设计高程并用蛙式夯机分层夯实。待业主验收合格后再 进行垫层浇筑。3

5、 混凝土垫层电缆沟槽经验收合格后，即进行垫层混凝土浇筑，所有沟道垫层均采用C15素混凝土 100mm 厚，两边超出沟壁外侧100mm浇筑过程中必须严格按照测量标记的高程控制点来进行，确保垫 层浇筑的平整度。4. 砖砌体1）施工前准备 砖块应按规定的质量标准及出厂合格证进行验收，验收时首先应从外观上进行检测，然后 按照取样规范和设计要求，随机取样进行试验检测。 砖进场后，需按指定地点进行分类整齐堆放，堆放地必须平整，并有排水措施。 砌筑前，应先将底板面清理干净，然后按图纸放出轴线，并立好皮数杆。2）施工方法 砌筑时，应先清除砌块表面杂物，保证清洁，从转角或定位处开始砌筑，两侧墙体应同时 砌筑。

6、砖砌体组砌方法采取三顺一丁法，即三皮顺砖与一皮丁砖相间，上下皮顺砖间竖缝错开1/2 砖长，上下皮顺砖与丁砖间竖缝错开1/4砖长。内外搭砌，灰缝应横平竖直，厚薄均匀。水平灰 缝的厚度宜为10mm但不应小于8mm也不应大于12mm 砌筑过程中采用铺浆法砌筑，铺浆长度不得超过750mm 砌体的灰缝应做到横平竖直，全部灰缝均应填铺砂浆。水平灰缝的砂浆饱满程度不得低于 90%竖直灰缝的砂浆饱满程度不得低于80%严禁用水冲灌灰缝。竖向灰缝不得出现透明缝、瞎 缝和假缝。 砖砌体施工临时间断处补砌时，必须将接槎处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直 对墙体表面的平整度和垂直度、灰缝的均匀程度及砂浆

7、饱满度等，应随时检查并校正所发 现的偏差。在砌完每一段后，应校核墙体轴线位置偏移、墙顶标高、垂直度、表面平整度、预留 洞口尺寸和水平灰缝平整度。5. 般抹灰1）施工要求 砖砌沟壁经验收合格后，开始抹灰前的准备工作，即将基层表面的尘土、污垢、油污清理 干净，并洒水润湿。 抹灰应分层进行，首先进行墙体找平。 抹灰所用材料的品种和性能应符合设计要求。水泥的凝结时间和安定性复验应合格，砂浆 的配合比应符合设计要求。 抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰 和裂缝。 抹灰层表面应光滑、洁净颜色均匀、接槎平整。 抹灰立面垂直度和表面平整度均不得大于4mm2）施工方法

8、 底灰和中层灰用1: 2.5水泥砂浆或水泥混合砂浆涂抹，并用模板搓平呈毛面。在砂浆终凝 之前，表面用扫帚扫毛。 墙面抹灰层应分层施工，分层刮糙每层厚度控制在7-9mm上层抹灰应待底层砂浆达到一定 强度，并吸水均匀后进行。 墙面刮糙完成后，抹水泥砂浆面层，厚度为6-8mm操作时先将墙面湿润，然后用砂浆薄刮 一遍使其与中层砂浆粘结，紧跟着抹第二遍，达到要求的厚度，用压尺刮平找直，待其水份略干后，用铁抹子压实压光。施工过程中应严格控制水泥砂浆的配合比及水灰比。6. 沟盖板的制安 沟盖板由公司自己预制。沟盖板规格尺寸为1000mm*500mm*100mm 预制前先在公司拌合站旁边清出一块空地，整平并碾

9、压密实，然后浇筑10cm厚的混凝土地 坪作为预制场地用。待地坪混凝土疑固后，再搭设预制加工棚。 钢筋的制安：钢筋是由8的纵向筋和6横向筋组成的双层筋，钢筋保护层为20mm 混凝土浇筑：混凝土采用C25商品混凝土，由砼罐车运至浇筑位置，再由人工用手推车将 料铲进制作好的模型内，然后用小型手提式振捣器进行振捣，待振捣密实后再用专制的滚筒来回 滚动数次，再利用滚起的原浆一次抹光，禁止在表面撒干水泥粉。沟盖板在安装过程中应按照图纸要求两端应超过沟壁50mm盖板面层应平缓均匀，两侧棱 角整齐一致，不得有翘角和摇晃现象。每一块盖板必须安装稳固后才允许进行下块安装。板与板 之间的拼缝应严密。七、质量保证措施

10、1) 、严格按照招标文件进行施工。(2) 、组织现场施工人员进行施工方案及措施的交底，并按所确定的施工方案及措施组织施 工。(3) 、严格遵守和执行现行有关的施工和验收规范，质量检验及评定标准。(4、严格执行原材料进场的合格证制度和抽样检查，搞好原材料的追踪管理。(5) 、实行以三级工程检查验收为中心的有效质量控制体系,相应建立一系列的管理制度。“三 检”制度即班组自检、施工员复检、质安部终检，“三检”合格后才能进行下道工序的施工。(6) 、搞好测量控制，重视定位放样。先放样后校核，无误后方能继续施工。(7) 、各专业工种之间实行交接验收手续。(8) 、现场施工技术人员及值班员必须认真负责，

11、并做好施工记录，做到工程完，资料齐全。八安全保证措施 坚决树立“安全第一、预防为主”的安全生产指导思想。 必须搞好“三级”安全教育，组织施工人员进行上岗前学习有关安全操作规程规定，使每 个人都能够懂得安全操作规程和自已的安全施工职责。 设立专职安全员，负责整个现场的安全检查工作。每段基槽挖成后，应在周边2m位设置安 全防护栏。 建立一套安全工作奖罚制度，定期进行检查，奖好罚差。 认真进行安全技术教育和安全技术交底，提高现场施工人员的自我保护能力。 加强机械设备的维护、检查保养，机电设备由专人操作，现场所有电器要装漏电开关，认 真遵守用电规则，禁止超负荷作业。 凡在工地施工作业的员工都必须佩戴安全帽，不准穿拖鞋和带小孩进入工地。 加强员工安全意识的教育工作，提高员工的安全意识，让“安全第一，预防为主”的思想 深入全体人员的心中，认真做到“不伤害自己，不伤害他人、不被他人伤害；确保工程“零”事 故安全目标的实现。九、附图1 土方开挖平面图备注：1红色直线所示为新建电缆沟2、绿色直线所示为原有电缆沟
