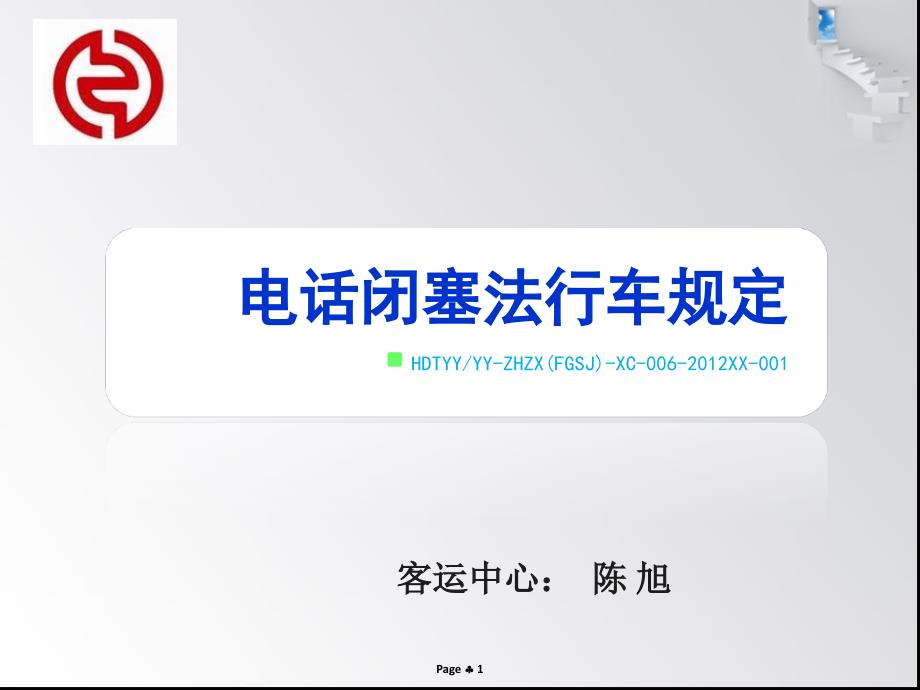

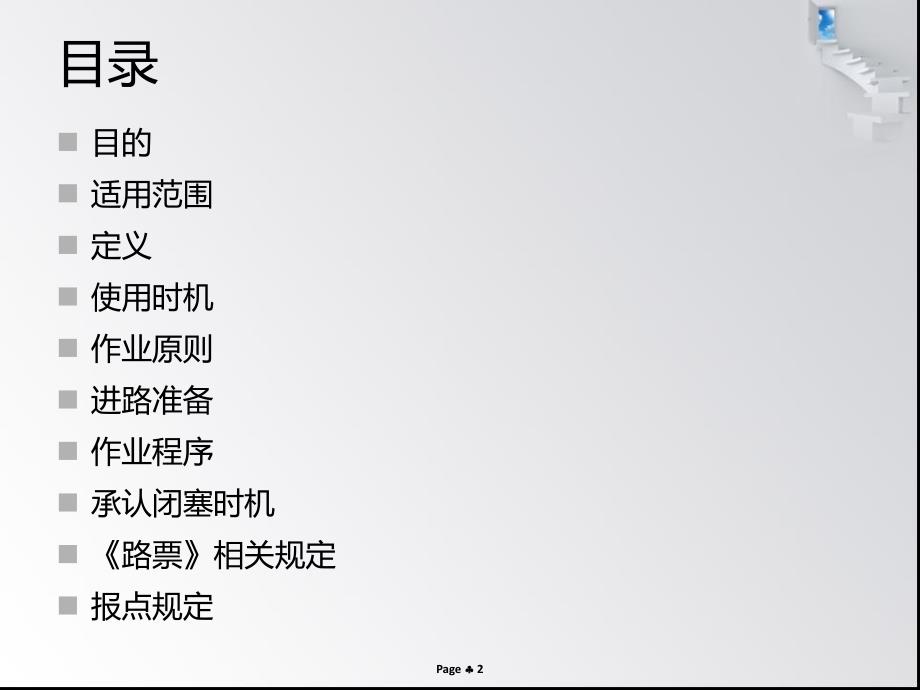

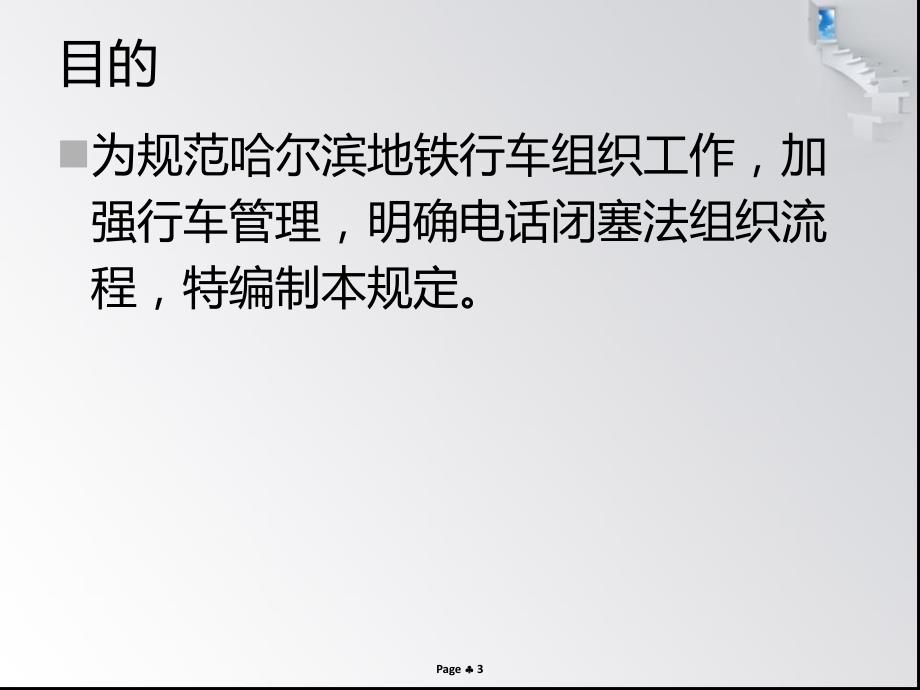

1、Page 1电话闭塞法行车规定电话闭塞法行车规定HDTYY/YY-ZHZX(FGSJ)-XC-006-2012XX-001客运中心：客运中心：陈陈 旭旭 Page 2目录n目的n适用范围n定义n使用时机n作业原则n进路准备n作业程序n承认闭塞时机n路票相关规定n报点规定Page 3目的n为规范哈尔滨地铁行车组织工作，加强行车管理，明确电话闭塞法组织流程，特编制本规定。Page 4适用范围n本规定适用于哈尔滨地铁1号线正线各车站间人工办理行车闭塞时，相关行车人员的行车组织工作。Page 5定义n电话闭塞法：因SSI故障，车站与车站之间凭电话记录办理闭塞手续，列车凭路票占用区间，司机凭车站发车手信

2、号发车，以NRM模式驾驶列车运行的一种行车方法。n思考问题：什么是闭塞？n“闭塞”一般是指与外界隔绝的意思，是铁路信号的专用名词，指列车进入区间后，使之与外界隔离起来，区间两端车站都不再向这一区间发车，以防止列车相撞和追尾。Page 6使用时机及解除时机n哈尔滨地铁1号线信号系统不具备联锁条件时，全线采用电话闭塞法组织行车。遇下列情况，经值班主任批准，可采用电话闭塞法组织行车：n联锁区联锁设备故障时；n中央ATS工作站和车站LOW工作站上均失去监控功能时；n其他情况需采用电话闭塞法组织行车时。两个及以上联锁区联锁设备故障时，全线采用电话闭塞法组织行车。解除时机：设备恢复正常后，行调发布取消电话

3、闭塞法组织行车的命令，各次列车运行至前方站恢复ATP驾驶模式。Page 7作业原则n实行电话闭塞法行车时，列车发车间隔须达到“两站两区间”及以上的要求，即车站发车时，前方两站两区间必须为空闲状态。n发车站列车运行前方一个区间，及接车站站台区轨道为一个闭塞区域。在一个闭塞区域内，不得有两组列车同时进入。n列车占用闭塞区域的行车凭证为路票，闭塞区域内的信号机显示视为无效。Page 8作业原则 同一车站、同一方向首列执行电话闭塞法行车的列车以NRM模式限速25km/h运行，并由车站加盖限速章。列车反方向运行时车站须在路票左上角加盖“反方向运行”专用章。n对同一列车，接路票、递交路票与显示发车信号者必

4、须为同一个人。n采用电话闭塞法组织行车时，各站间必须使用行车电话，办理闭塞。Page 9作业原则n全线联锁故障时所有车站均为闭塞车站；单个或部分联锁区联锁设备故障时，故障车站及故障区域相邻车站为闭塞车站。n站前折返时优先采用基本进路，哈南站的基本进路为：下行列车经哈南站，站前渡线运行至哈南站的上行站台后，上行直向开出。哈东站的基本进路为：上行列车经哈东站，站前渡线运行至哈东站的下行站台后，下行直向开出。哈南站哈东站的折返基本进路均为侧进直出。列车改变基本折返进路时，按行调命令执行。志存高远，脚踏实地，有所作为终点终点车站列车折返方式车站列车折返方式折返方式折返方式Page 11作业程序 行调发

5、布采用电话闭塞法行车的调度命令前应完成以下工作：n进行列车定位，行调与行车值班员、司机共同确认列车位置及车次；n行调将受影响列车扣停在列车所在车站；n如列车因故停在区间，行调与相关车站行车值班员共同确认进路安全后，组织列车以RM模式限速25km/h运行至相关车站。Page 12作业程序n车站做好下区间钩锁道岔的准备后，立即向行调申请下区间现场办理进路；在行调批准后，做好安全防护，车站组织人员下区间现场办理进路。人工下区间准备进路时，按由远及近顺序依次办理。Page 13进路准备n执行电话闭塞法的区段,由车站人员现场确认进路正确后使用钩锁器将进路上的道岔锁定，具体操作时按行调命令办理。n人工办理

6、进路n人工办理进路所需携带的备品：道岔转辙机钥匙、手摇把、钩锁器、钩锁器钥匙、扳手、信号灯、无线手持台、手电筒等。n办理进路人员应穿荧光衣，戴手套，做好个人安全防护。应使用无线手持台与车站行车值班员、信号楼值班员或行调联系，在通信中断或无线手持台无法联系时，可使用区间电话进行联系。Page 14进路准备Page 15进路准备n故障联锁区正线上的道岔均要开通正线，并使用钩锁器加锁；两端站的折返道岔在确认位置正确后，使用钩锁器只挂不锁。以需要人工办理进路的某线路道岔区段为基点，对应来车方向，按照“由远及近”的原则对各道岔依次办理。n当折返站办理进路人员将进路准备妥当，出清到安全位置后，报车控室行车

7、值班员。当中间站办理进路人员将进路准备妥当后，迅速返回站台，报车控室行车值班员。Page 16进路准备钩锁有关要求n钩锁器必须用扳手尽力拧紧(要求脚踢不晃动)后用钥匙锁闭。n钩锁位置应尽可能设在靠近道岔尖轨第一连接杆处。防护设置：n进入区间前，需在来车方向设置防护红闪灯，作业完毕后收回。n红闪灯应设置轨道中央合理位置。n现场转换道岔时，应一人操作，一人防护、确认，要求其中一人至少是值班员或值班站长，另一人可以是站务员。Page 17进路准备手摇道岔工作需执行“六部曲”：n一看：看道岔开通位置是否正确，是否需要改变位置；n二开：打开道岔盖孔板锁及钩锁器锁，拆下钩锁器；n三摇：摇道岔转向所需的位置

8、在听到转辙机“咔嚓”落槽声后停止；n四确认：手指尖轨呼：“开通左/右位，尖轨密贴”，另一人应答确认；n五加锁：另一人在确认道岔开通正确位置后，用钩锁器锁定；n六汇报：向车控室汇报该道岔开通位置及钩锁情况：“XX号道岔开通左/右位，尖轨密贴，已加钩锁器。Page 18准备进路Page 19作业程序确认区间空闲：发出第一趟列车，发车站、接车站与行调共同确认空闲状态；后续列车，发车站与接车站按行车日志确认空闲状态。Page 20作业程序电话闭塞法办理程序n请求闭塞n车站确认至前方站区间、前方站站内均空闲，准备好发车进路后，向接车站提出发车闭塞请求。n承认闭塞n接车站确认本站站内至后方站区间、至前方

9、站区间、前方站站内均空闲，准备好接车进路后，同意发车闭塞请求，并给出承认发车的电话记录号码。Page 21作业程序填写及交换路票n接到同意发车的电话记录号码后，发车站行车值班员填写路票并签名，加盖本车站行车专用章。路票填写要字迹工整、清楚，不得涂改，行车值班员检查路票填写无误后交值班站长（或指定胜任人员），值班站长（或指定胜任人员）逐字逐项复诵，核对无误后，到站台端门处与司机办理交接，车站值班站长（或指定胜任人员）要先将司机手中的后方车站的路票收回以后，方可将本站的路票交给司机。司机接到路票后，应与车站值班站长（或指定胜任人员）进行核对并复诵。确认无误后关门。Page 22作业程序列车出发n值

10、班站长（或指定胜任人员）确认司机关门后，在规定地点向司机显示发车信号。司机在接到车站值班站长（或指定胜任人员）的发车信号后，鸣笛回示后动车，值班站长（或指定胜任人员）在列车鸣笛后收回信号。出发报点n在列车出发后，发车站立即按规定填写行车日志并向前方站和后方站通报发车时刻，向行调报列车到开点。前方站接到发车站列车发出的通知后，通知站台岗，并加强对站台的监控。Page 23作业程序n电话闭塞法解除后，如列车在区间时，司机继续以NRM驾驶模式运行至前方站，将路票交与站务人员后，恢复ATP驾驶模式运行。n电话闭塞法解除后，如列车在车站时，司机将路票交还给站务人员，恢复ATP驾驶模式运行。Page 24

11、承认闭塞时机n正线运行n列车发车时，列车发车间隔必须达到“两站两区间”及以上的要求。如图1所示，1车出清医大二院站上行站台后，2车方可由哈南站出发，即1车出清医大二院站后，哈达站在接到医大二院站1车的开点后方可承认哈南站的2车闭塞。哈 南 站哈 达医大二院黑龙江大学2车1车两站两区间下行线上行线图1 中间站承认闭塞时机示意图正线其他车站承认闭塞的时机与本例相同。图1 中间站承认闭塞时机示意图Page 25承认闭塞时机n站前折返n折返站的相邻站承认闭塞时机：列车在折返站进行站前折返时，只有在前次列车折返后并出清折返站站台，折返站的后方站在接到折返站的列车开点后，方可承认闭塞。如图2所示，1车出哈

12、东站下行站台后，桦树街站在接到哈东站1车的开点后，方可承认交通学院站2车的闭塞，2车方可由交通学院站上行站台出发。交通学院桦 树 街哈 东 站2车1车下行线上行线Page 26承认闭塞时机n折返站承认闭塞时机：如图3所示，1车出清桦树街站下行站台，并且2车的站前折返进路准备好后，哈东站在接到桦树街站1车的开点后，方可承认桦树街站2车的闭塞，2车方可由桦树街站上行站台发出。交通学院桦 树 街哈 东 站2车1车下行线上行线图3 折返站承认闭塞时机示意图哈南站的站前折返承认闭塞的时机与哈东站相同。站后折返承认闭塞的时机与站前折返承认闭塞的时机相同。Page 27路票相关规定n路票填写内容包括：电话记
