福莱易通安装算量软件操作手册.doc

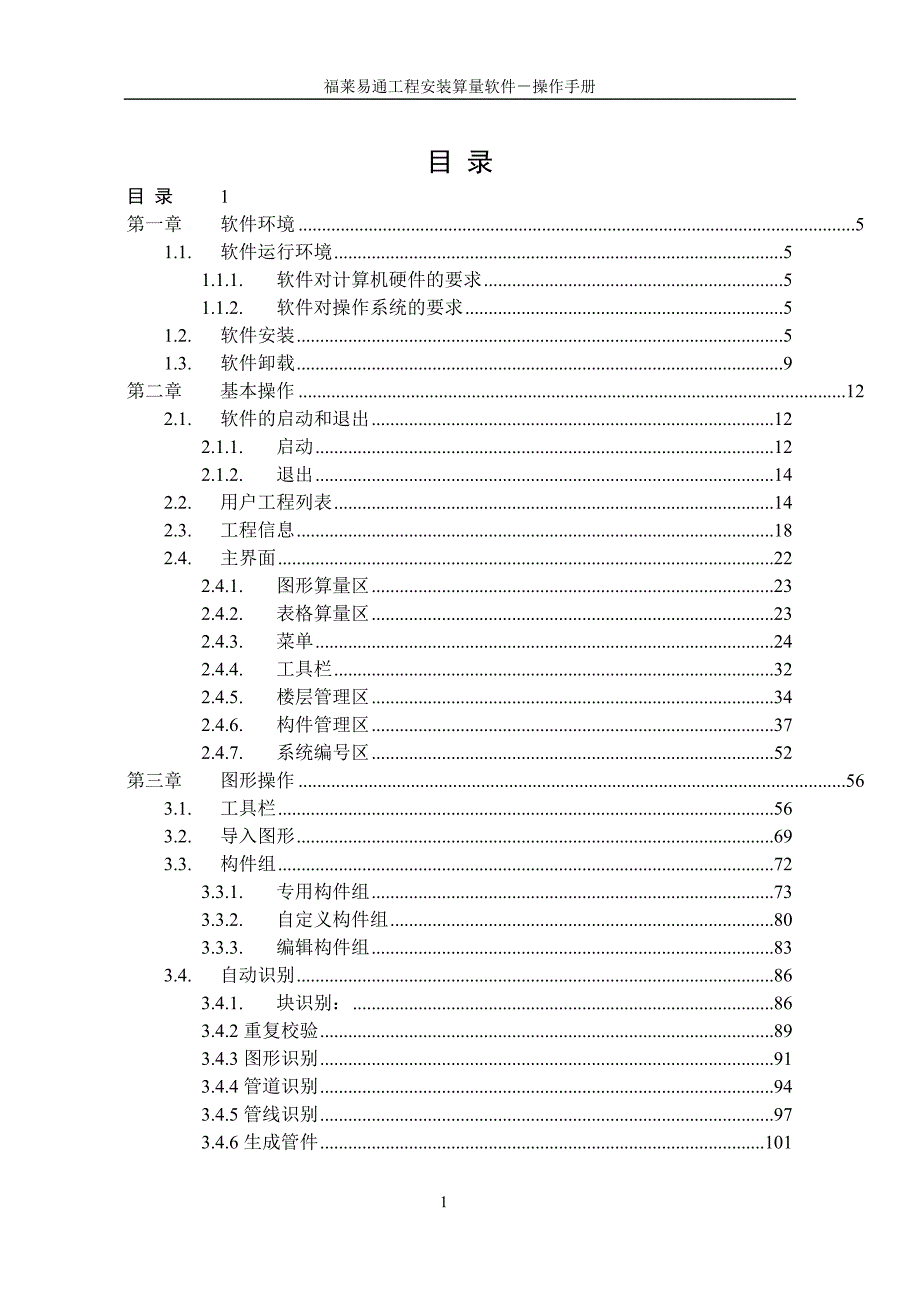

1、福莱易通工程安装算量软件操作手册目 录目 录1第一章软件环境51.1.软件运行环境51.1.1.软件对计算机硬件的要求51.1.2.软件对操作系统的要求51.2.软件安装51.3.软件卸载9第二章基本操作122.1.软件的启动和退出122.1.1.启动122.1.2.退出142.2.用户工程列表142.3.工程信息182.4.主界面222.4.1.图形算量区232.4.2.表格算量区232.4.3.菜单242.4.4.工具栏322.4.5.楼层管理区342.4.6.构件管理区372.4.7.系统编号区52第三章图形操作563.1.工具栏563.2.导入图形693.3.构件组723.3.1.专用

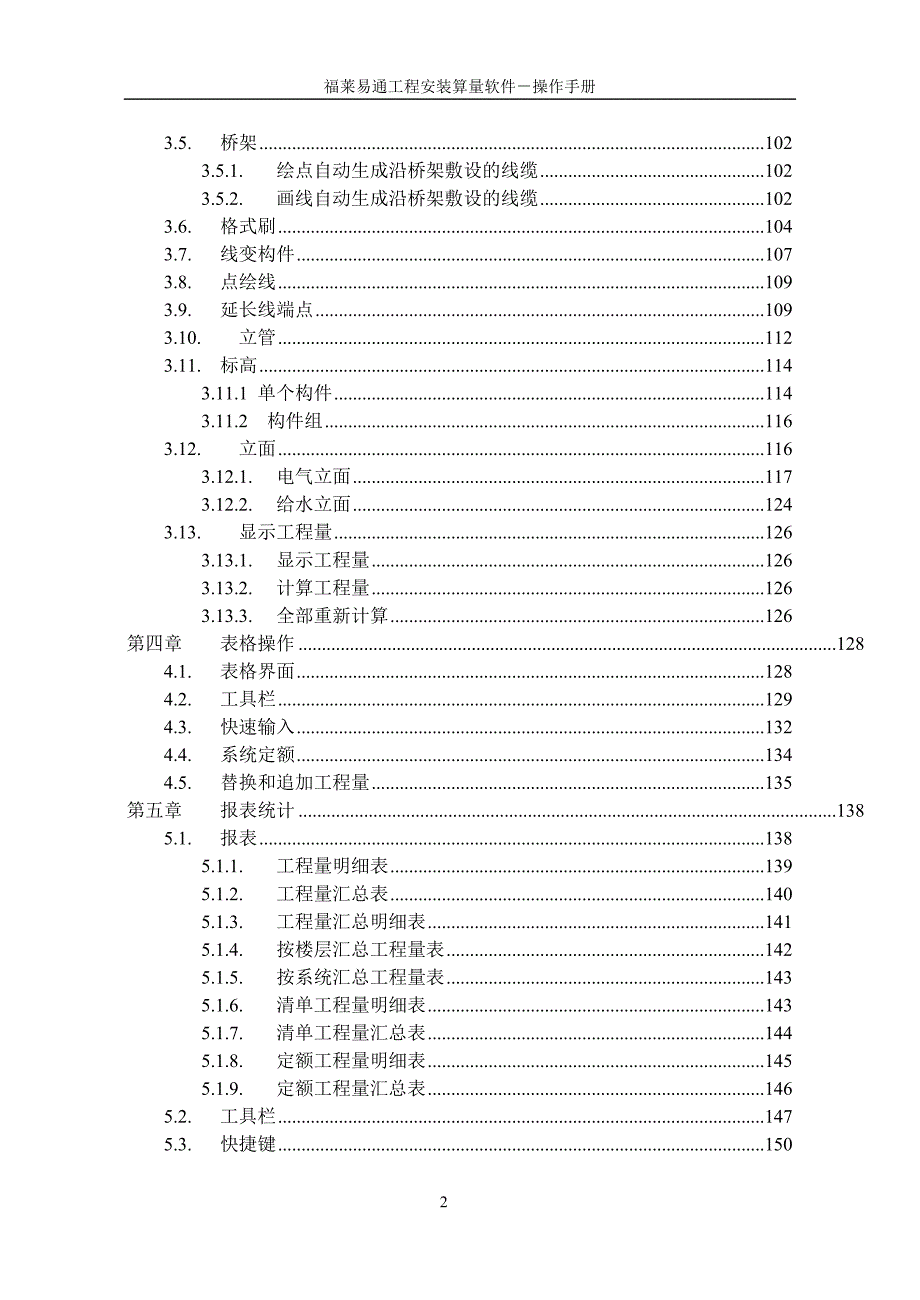

2、构件组733.3.2.自定义构件组803.3.3.编辑构件组833.4.自动识别863.4.1.块识别：863.4.2重复校验893.4.3图形识别913.4.4管道识别943.4.5管线识别973.4.6生成管件1013.5.桥架1023.5.1.绘点自动生成沿桥架敷设的线缆1023.5.2.画线自动生成沿桥架敷设的线缆1023.6.格式刷1043.7.线变构件1073.8.点绘线1093.9.延长线端点1093.10.立管1123.11.标高1143.11.1 单个构件1143.11.2 构件组1163.12.立面1163.12.1.电气立面1173.12.2.给水立面1243.13.显示

3、工程量1263.13.1.显示工程量1263.13.2.计算工程量1263.13.3.全部重新计算126第四章表格操作1284.1.表格界面1284.2.工具栏1294.3.快速输入1324.4.系统定额1344.5.替换和追加工程量135第五章报表统计1385.1.报表1385.1.1.工程量明细表1395.1.2.工程量汇总表1405.1.3.工程量汇总明细表1415.1.4.按楼层汇总工程量表1425.1.5.按系统汇总工程量表1435.1.6.清单工程量明细表1435.1.7.清单工程量汇总表1445.1.8.定额工程量明细表1455.1.9.定额工程量汇总表1465.2.工具栏147

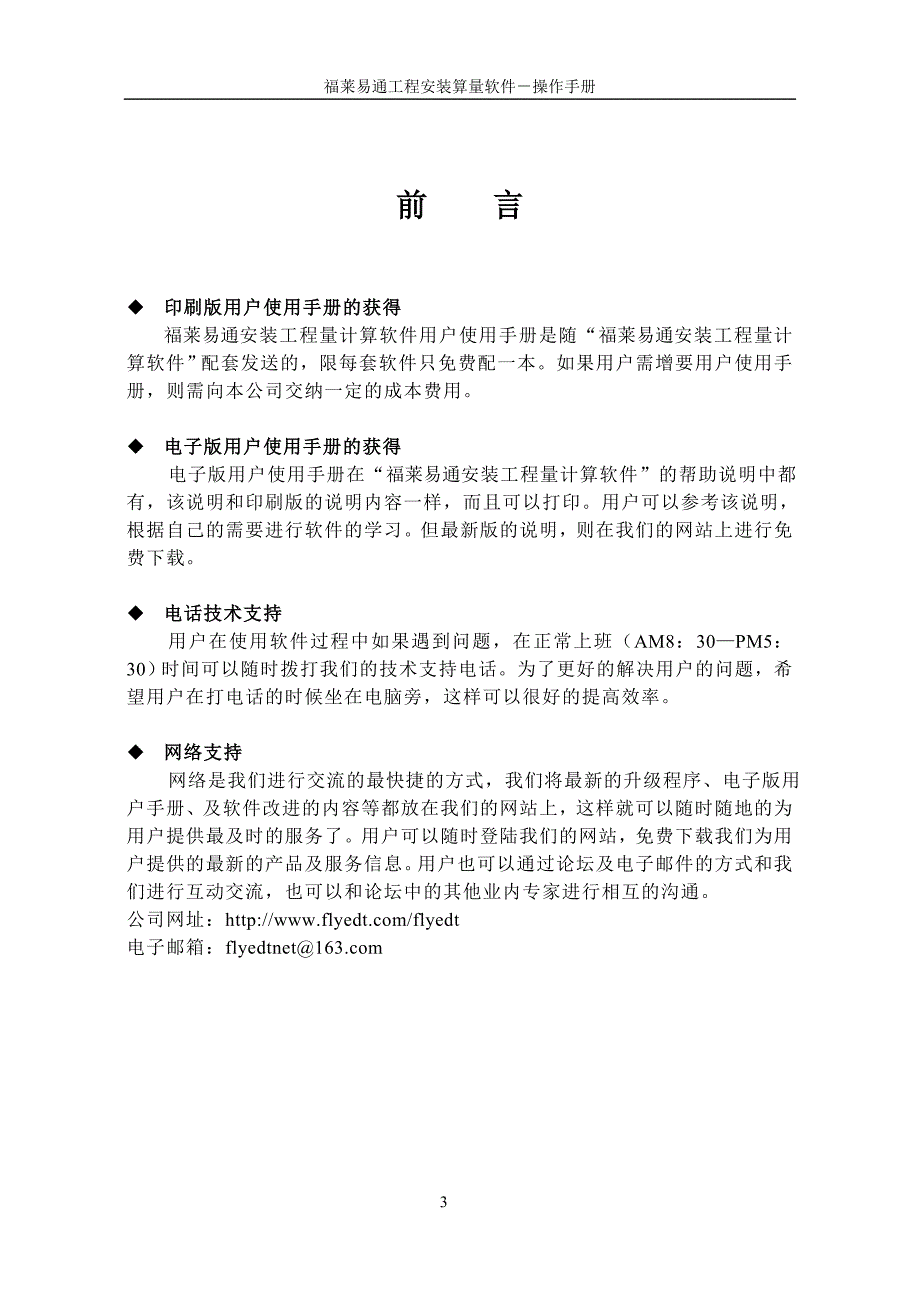

4、5.3.快捷键150前 言 u 印刷版用户使用手册的获得福莱易通安装工程量计算软件用户使用手册是随“福莱易通安装工程量计算软件”配套发送的，限每套软件只免费配一本。如果用户需增要用户使用手册，则需向本公司交纳一定的成本费用。u 电子版用户使用手册的获得 电子版用户使用手册在“福莱易通安装工程量计算软件”的帮助说明中都有，该说明和印刷版的说明内容一样，而且可以打印。用户可以参考该说明，根据自己的需要进行软件的学习。但最新版的说明，则在我们的网站上进行免费下载。u 电话技术支持 用户在使用软件过程中如果遇到问题，在正常上班（AM8：30PM5：30）时间可以随时拨打我们的技术支持电话。为了更好的解

5、决用户的问题，希望用户在打电话的时候坐在电脑旁，这样可以很好的提高效率。u 网络支持 网络是我们进行交流的最快捷的方式，我们将最新的升级程序、电子版用户手册、及软件改进的内容等都放在我们的网站上，这样就可以随时随地的为用户提供最及时的服务了。用户可以随时登陆我们的网站，免费下载我们为用户提供的最新的产品及服务信息。用户也可以通过论坛及电子邮件的方式和我们进行互动交流，也可以和论坛中的其他业内专家进行相互的沟通。公司网址：电子邮箱：flyedtnetu 产品配套内容 本产品的正版软件应包括下列物品，如果用户购买的产品没有下面任意一样东西，请用户及时的和我们联系，进行确认，以免购买到盗版产品。1、

6、外包装一个2、加密锁一只（颜色有下列几种可能）3、安装光盘一张（内含产品安装程序）4、用户登记卡一份（该证书是我们日后为用户提供服务的必要凭证）5、用户使用手册一本我公司或代理商的正规发票或收据（该票据一定要保存好，是我们进行正版确认的重要依据）u 购买福莱一点通系列产品的正规渠道1） 到我公司所在地或分支机构进行购买（可邮购，需要支付相关的邮购费用）2） 到我公司各地委托机构购买（可以与我公司联系确认对方电话和地址）第一章 软件环境1.1. 软件运行环境1.1.1. 软件对计算机硬件的要求（1）中央处理器（CPU）为586以上的计算机。（2）软件内存最低128M, 建议256M以上。1.1.

7、2. 软件对操作系统的要求1、系统：Windows ME、 Windows2000/NT、 Windows XP, Windows Sever 2003均可使用。建议使用Windows2000（SP4）、Windows XP（SP2）2、重要提示：本软件的开发平台是使用的微软（Micrsoft）最新的开发平台（Visual Studio 2005），在计算机中安装软件的时候需要一定安装环境支持，系统需要安装Microsoft Framwork。如果用户使用的操作系统为Win2000 SP3+以下，在安装Microsoft Framwork之前需要在系统上装Microsoft Windows I

8、nstaller，这些文件在软件安装时会自动安装，如果出现问题，请与我公司联系。在通常情况下，本软件会自行检测系统的环境，根据所检测到的结果自行安装所需要文件。1.2. 软件安装福莱易通安装工程量计算软件软件安装程序存放在光盘上，要想在计算机上运行福莱易通安装工程量计算软件，必须首先将其通过安装程序安装到硬盘上，安装完成后就不需要再使用软件安装光盘来支持。如果您的计算机操作系统由于崩溃需要更换和重新被破坏了，只需要再使用安装光盘来重新安装即可。下面详细介绍安装过程。下面详细介绍安装过程。1）自动安装 将福莱易通安装工程量计算软件的光盘放入光驱，在电脑没有特殊设置过的前提下，一般来说光盘会自动启

9、动，用户可直接根据提示一步一步进行安装。2）手动安装 将福莱易通安装工程量计算软件光盘放入光驱， 双击桌面上“我的电脑”双击光驱盘符双击“福莱易通工程量计算软件安装程序”。根据提示一步一步地进行安装。安装过程如下:1) 将光盘放入光驱后，如果电脑没有特殊设置过，软件会自启动弹出安装界面（如果没有自动运行，请找到电脑的光驱盘符直接进入光盘，运行“福莱易通工程量计算软件安装程序.exe”安装文件即可），出现下图欢迎界面：2) 进入“欢迎安装”对话框（上图），在此选择“继续”进入到“选择目标位置”界面。上图为 “选择安装路径”界面：软件默认安装在C:Program Files福莱易通软件福莱易通工程

10、量计算软件路径；也可通过点击来改变安装路径，请使用者牢记软件的安装路径，以备以后升级或补丁之需。3) 选择“继续”进入到“准备安装”界面对话框。（注：此对话框中安装程序已自动提示目标机器需要安装.NET Framework环境）4) 如果没有疑问再次点击“安装”就可以进入“安装状态”界面： 5) “安装状态界面”结束后，程序安装基本结束，此时出现完成界面，点击“完成”后，程序就全部安装完毕。 用户可以在此界面中选中“运行 福莱易通工程量计算软件”直接在程序安装完成后运行主程序。注：由于会存在电脑上安装有多种由同样的开发平台开发的软件，使得软件之间在共用着几种动态链接库和组件，有的时候安装程序为

11、了更新链接库和组件要求计算机重新启动才可以正常使用软件。由此，在某些情况下会出现“重新启动请求”界面，请按照选择相应的选项，点击“完成”。选择“确定”立即启动，“取消”稍后手动重新启动，计算机在完成重新启动计算机操作后，程序才可以正常运行。1.3. 软件卸载点击“开始”菜单中的“所有程序”“控制面板”“添加/删除程序”。如下图：选中“福莱易通工程量计算软*.*.*.*”组，单击“删除”项。启动后进入系统提示界面。点击“是”按钮后系统将自动进行卸载，卸载完成后出现卸载成功界面，如下图：第二章 基本操作2.1. 软件的启动和退出2.1.1. 启动福莱易通工程量计算软件软件启动有以下两种方法：方法一

12、双击桌面上的“福莱易通工程量计算软件”的图标。方法二、点“开始”菜单中的“程序”子菜单，选中“福莱易通工程建设系列软件”组，单击“福莱易通工程量计算软件2008”项。即进入软件的启动界面。如下图： 单击登录进入“福莱易通工程量计算软件”工程项目管理界面，如下图：2.1.2. 退出点击右上角“”按钮即可，如下图： 2.2. 用户工程列表启动软件之后，弹出“用户工程列表”面板，如下图：左侧为“工程目录区”。工程目录是为了用户根据具体工程设置工程目录之用的。n 选中工程目录的根节点，点击鼠标右键，会弹出下拉菜单，如图：l 点击“新建下级目录”选项，即可在“工程目录”下出现一个新的下级目录，在该目录

13、上单击鼠标右键，又会弹出下拉菜单，如图： l 点击“新建同级目录”选项：会出现一个与该目录同级的目录；l 点击“新建下级目录”选项：会在该目录下出现一个新的下级目录；l 点击“重命名”选项：会弹出“重命名目录”界面，用户可在空白框处设置目录名称，如图：点击界面上的“确定”按钮，这个工程目录的名称即设置完成。如图：设置工程目录完成后，可以新建工程。，n “新建工程”按钮：点击此按钮，会弹出“工程信息”界面，用户可根据页面上的提示，填写工程的相关信息。如图： 点击界面上的“确定”按钮，所填信息会被保存在用户工程列表。下一次进入“用户工程列表”界面时，进入相应目录，就可以看到新建的工程，如图： n

14、打开工程”按钮，先选中工程名称，即可进入新建的工程的主界面了。用户必须先选中工程名称，才能打开工程。如未选中工程，点击“打开工程”按钮，则会弹出“系统信息”界面，提示用户选择要打开的工程，如图：n “重命名工程”按钮，应选中工程名称，点击此按钮，会弹出“修改工程名称”界面，可对名称进行重新修改，如图：点击界面上的“确定”按钮，修改后的工程名称会出现在“用户工程列表”中。n “删除工程”按钮，先选中要删除的工程名称，点击此按钮，会弹出“系统信息”界，如图：点击界面上的“确定”按钮，即可将选中的工程名称从列表中删除。2.3. 工程信息新建用户工程（或者进入主界面后，点击工具栏上的“工程信息”按钮

15、时，会弹出“工程信息”界面，如图： n “工程信息”页签：用户可根据页面上的提示，填写工程的相关信息，或对界面上的信息进行修改，点击界面上的“确定”按钮，所填信息会被相应保存在用户工程列表。注：在“编制模式”和“系统定额”首次选定后，为了保证数据库的安全，是不允许修改的。n “其它信息”页签：用户可根据页面上的提示项对工程量的小数位数及汇总设定进行选择勾选，如下图，点击界面上的“确定”按钮，所填信息会被保存。l 勾选“是否扣减”选项：可以在图中描画的线性构件的长度上减去设置需要扣减的点状构件的长度；当用户在“工程信息”界面勾选上此项后，在图形法中进行计量线型构件时，选中线型构件，点击鼠标右键

16、时，会出下拉菜单，选“扣减”选项，会弹出“扣减”界面，如图： 用户可将需要扣减的数值填入空白栏，点击“确定”按钮，此构件的工程量计量时，会将设定的扣关于长度从构件的长度中减去，如图：l 自动保存：系统默认5分钟，也可由用户自行设定时间；n “楼层设置”页签：会弹出“楼层设置”界面，根据具体可对楼层的层高及标高进行设置，如图：l “添加”按钮：先选中模板中的楼层，对楼层信息进行修改后，点击此按钮，新增的楼层会出现在界面的最下一行，如图：l “复制楼层”按钮：先选中模板中的楼层，点击此按钮，新增的楼层会出现在界面的最下一行，如图： l “上移”、“下移”按钮：选中楼层后，点击此按钮，可对楼层的顺序

17、进行移动调整。l “修改”按钮：如果需要对楼层的名称、层高、层数进行修改，可选中楼层，在列表下的栏中对以上信息进行修改，之后点击“修改”按钮，修改后的楼层信息会在列表中显示，如图：l “删除”按钮：选中要删除的楼层行，点击“删除”按钮，会出“提示”界面，如图：点击界面上的“是”按钮，即可将该楼层从列表中删除。l “关闭”按钮：点击此按钮，即会退出“楼层设置”界面，所填信息会被保存，并为立面所用。注：n 软件只允许对列表首行的“地面标高”进行设置，其他层不允许对地面标高进行设置。软件会根据顺序层的层高自动计算出各楼层的标高，以避免用户输入，出现不必要的数据错误。n 在使用立面时，主界面会出现经过

18、设置的楼层实际标高的显示图。2.4. 主界面选中具体工程名称，点击“打开工程”，即进入软件的主程序界面，如图：2.4.1. 图形算量区在“楼层管理”区，选择某一楼层下的节点“图形”，即会进入到图形算量的主界面，如图：对图形法算量的操作，详见第三章“图形操作”介绍。2.4.2. 表格算量区点击“楼层管理区”中某一楼层的“表格”节点，会进入表格算量的主界面，如图：对表格法计量的操作，详见第四章“表格操作”介绍。2.4.3. 菜单菜单，如图：1） “文件”：点击“文件”按钮，会弹出下拉菜单，如图：n “打开工程”选项：会弹出“用户工程列表”界面，显示供用户选择要打开的工程。如图：n “保存工程”选项

19、会弹出“系统信息”界面，提示工程已保存，点击“确定”按钮即可。如图： n “退出“选项：会弹出“系统信息”界面，提示用户选择是否退出已打开工程。如图： ， 2） “编辑”：点击“编辑”按钮，出下拉菜单，如图：n “撤消”选项：可对目前的绘图操作进行撤消操作；n “恢复”选项：可对目前的绘图操作进行恢复操作。3） “绘图”：点击“绘图”按钮，出下拉菜单，如图：n “点”选项：点击此按钮后，鼠标处会出现所选点状构件的软件自带的图例，如图：将图例点描在图上的相应位置，即可将点状构件的工程量计算出来，如图：n “点加线”选项：是需要在图示长度的基础上增加具体数值时可使用本选项。选中线型构件后，在描画

20、线前点击此按钮，画线结束后，会弹出“输入长度”界面，空白栏内显示的是这段线的图示长度，如图之后，可以将栏内的数值修改成最终想要的数值，如图： 点击界面上的“确定”按钮后，图上出现的线会是这个数值的长度，如图：n “线段”选项：选中线型构件所画出的是单线段；n “折线”选项：选中线型构件所画出的是连续的线；n “弧”选项：选中线型构件所画出的是弧线；n “点绘线”选项：介绍详见3.8；n “立管”选项：介绍详见3.10；n “桥架”选项：介绍详见3.5。4） “设置”：点击“设置”按钮，会弹出下拉菜单，如图：n 点击“系统设置”选项：会弹出“系统设置”界面，用户可直接对栏内的数字进 行修改，也可

21、以利用空白栏右下角的“”“”钮对系统默认的数值进行修改。如图：n 点击“构件导入导出”选项：会弹出“构件导入导出”界面，如图： 界面上有“本工程构件”区：显示本工程目录下的全部构件；“构件模板库”区：显示由工程导入和保存为的系统构件。“重命名处理方式”区：A、忽略：不考虑构件重命； B、覆盖：由导入的构件名替代原构件名称； C、重命名：将导入的构件重新从命名。l 点击“导出”按钮：左侧“本工程构件”列表中被勾选的构件即被添加到“构件模板库”列表内；如图：l 点击“导入”按钮：右侧“构件模板库”列表中被勾选的构件即被导入到“本工程构件”列表内；如图：l “删除”按钮，点击此按钮，对勾选上的构件即

22、被删除；5） “查看”：点击“查看”按钮，会弹出下拉菜单，如图：n “显示构件信息”选项：勾选此项，会在构件旁边出现黄色浮动框，显示构件的信息；n “显示构件名称”选项：勾选此项，会在构件旁边出现构件树下该构件的名称；n “显示构件长度”选项：勾选此项，会在构件旁边出现线型构件的图上描画的长度；n “显示工程量”选项：勾选此项，会在描图区下方出现构件的工程量显示表n “视图”选项：勾选此项，可显示所绘构件的平面图和3D图。6） “帮助”：点击“帮助”按钮，会弹出下拉菜单，如图：n 点击“联机帮助”选项，会弹出“福莱易通工程安装算量软件2008版操作手册”界面。如图：可点击左侧的章节进行选择，找

23、到需要的软件操作章节的介绍。n 点击“关于”选项，会弹出版权信息界面，如图： 2.4.4. 工具栏主界面的工具栏如下图所示：1）打开工程点击工具条上的“打开工程”按钮，即会弹出“用户工程列表”界面，如图：可供用户选择打开具体的工程。2）保存点击“保存”按钮：同菜单“文件-保存工程”。 3）工程信息点击“工程信息”按钮：即进入“工程信息”编辑界面。在2.3中已详细介绍。 4) 报表点击“报表”按钮：即进入“提示”界面，如图：n 点击界面上的“是”按钮，则会弹出“图形选择”界面，如图：可对楼层下的图形进行全部或部分勾选。点击界面上的“确定”按钮，软件会对工程量进行重新计算，之后，进入到报表主界面，

24、有多种报表供用户选择使用，如图：n 点击界面上的“否”按钮，则不对工程量进行重新计算，但会进入到报表主界面。n 报表的内容的具体介绍，详见第五章“报表统计”。5) 全部重新计算点击“全部重新计算”按钮：软件将对本工程所有楼层的工程量进行全部计算。2.4.5. 楼层管理区2.4.5.1. “楼层管理”页签显示所有的楼层结构，每个楼层下有二个初始子节点：“图形”和“表格”。点击根目录的楼层名，会弹出下拉菜单，如图：n 点击“楼层管理”选项：会弹出“工程管理”中的“楼层设置”界面，可对楼层的相关信息进行设置可修改，如图 。点击界面上的“确定”按钮，信息即被保存。n 点击“新建图形”选项：会在楼层树下

25、出现新建的图形子节点，如图：n 点击“重命名”选项：会弹出“修改名称”界面，如下图。用户可对楼层的名字进行修改，点击“确定”，即可完成重新命名工作。如果出现重名时，系统会弹出“系统信息”界面，如下图。点击“确定”按钮，重新进行命名。2.4.5.2. 图形法鼠标右键点击“图形”节点，会弹出下拉菜单，如下图：n 点击“楼层管理”选项：同根目录下的“楼层管理”操作，略述。n 点击“删除图形”选项：会弹出“提示确认”界面，点击“确定”，即可完成对图形的删除。n 点击“重命名”选项：会弹出“修改名称”界面，如图。用户可对名称进行修改，点击“确定”按钮，即完成对图形的重新命名。如图： n 点击“复制图形”

26、粘贴图形”选项：可在不同的楼层之间拷贝图形。注：n 软件要求在选中楼层时复制图形，是便于用户在不同的楼层复制相近或相似的图形。2.4.5.3. 表格法鼠标右键点击“表格”节点，会出弹出下拉菜单，如图： n “楼层管理”选项：同根目录下的“楼层管理”操作，略述。n “重命名”选项：同图形中的“重命名”操作，略述。2.4.6. 构件管理区点击“构件管理”页签：进入界面，如下图： 2.4.6.1. 构件树软件设定有水、电、风三个专业选项，点选其中一个专业，构件树中会出现该专业的构件分类；还有一个“过滤”选项，如果勾选，在构件树下出现的将是已经设置的构件，方便用户选用和查询，如图：软件将构件分“点

27、状构件”和“线型构件”两种类型。“点状构件”是指以数量为计量单位的构件，“线型构件”是指以长度为计量单位的构件。2.4.6.2. 构件选中构件分类名称，点击鼠标右键，会弹出下拉菜单，如图：n 点击“添加构件”选项：会在分类构件下出现“xx构件-1”，同时在列表下方显示“构件属性”，如图：选择某构件，点击鼠标右键，会出下拉菜单，如下图：n 点击“删除构件”选项，会弹出“系统信息”界面，如图：注：因为在软件中设置的构件是各层共用的构件，如果删除一个构件，会将其他层用到的此构件一并删除，因此删除构件要慎重。n 点击“复制”、“粘贴”选项，选中具体构件，点击“复制”按钮，再选中分类构件，点击“粘贴”按

28、钮，会在构件树下出现一个复制的构件，如图：，n 批量设置输出量：可对子类构件的工程量输出进行批量设置。点中构件的分类，点击鼠标右键，会弹出下拉菜单，如下图：点选“批量设置输出量”选项，会弹出“批量设置输出量属性”界面，如图：界面上部会出现要处理的构件的工程量内容，软件默认全部工程量均自动计算，用户可对需要的工程量进行勾选，不需要的工程量，取消勾选即可；界面下部是对可选构件的显示，软件默认这个子类构件的全部，用户可对需要调整的输出工程量的构件进行勾选。用户可对构件及其所需输出的工程量进行勾选，如图：勾选后，右点击界面上的“确定”按钮，会弹出“提示”界面，如图：点击界面上的“确定”按钮，并点击“计

29、算工程量”按钮，软件会对设置后的工程量进行重新计算，工程量显示表中的构件的输出工程量即是按设置完成的，如图：2.4.6.3. 生成构件名称在构件树下添加构件，会默认生成一个构件“xx构件-1”，下面的构件属性框中，可以对构件的具体属性进行选择或设置。为了便于用户在构件树下区分不同构件，点击“生成构件名称”按钮，会按照生成构件名称规则，在构件树下生成此类构件常用名称，来提示用户对构件的选择。如图：如果再次添加构件的属性，与已经设置的构件完全相同，软件会弹出“提示”界面，如下图： 点击界面上的“确定”按钮后，软件会弹出“重新指定构件名称”界面，供用户对构件名进行重新命名。新的构件名会出现在构件树下

30、如图： 2.4.6.4. 构件属性构件的属性框内有三类属性区域：n “基本属性”区显示有构件的名称和输出工程量。如下图： n “名称”栏：即是选中构件的名称显示栏；n “输出工程量”栏：如果想对构件进行清单号或定额子目的套取，可点击输出工程量列右下角按钮：l 如果在“工程信息”设置时选择的是“定额计价”模式，会弹出“输出工程量”界面，如图：左上部为套取定额号后的定额及相应工程量的显示区；右上部为该构件的“工程量输出”显示区，可勾选；左下部为用户所选的地区定额的章节显示区；右下部为相应定额的具体子目显示区；界面的左下角部会有该构件的具体属性显示文字。点击定额的具体章节，会在右下部出现相应的定额

31、子目。u 如果对工程量不进行任何调整，可以先选中右上部的构件行，再到右下部的具体子目行上双击鼠标右键，那么，所选的定额号及工程量会在左上部显示。若需套取多个定额，分别操作即可，如图：则各层相同构件都会套上定额，在报表的显示，如图：u 如果想对工程量进行调整，可点击界面上“表达式”列右下角键 的按钮，弹出“计算式编辑”界面，如图： 可以在“表达式显示”空白栏内，编辑表达式，点击界面上的“确定”按钮，会显示在“输出工程量”界面，如图：l 如果在“工程信息”设置时选择的是“清单计价”模式，会弹出“输出工程量”界面，如图：左下部为用户所选的清单及地区定额的章节显示区，有清单章节和定额章节二个页签。选点

32、击“清单章节”页签，找到相应章节，点击鼠标左键，所选清单号的前九位及软件自动生成的后三位会出现在左上部显示区，如图：接下来要组定额，点击“定额章节”页签，找相应定额章节，再选具体子目，操作同上。组合好的清单号及定额号的工程量会在左上部显示区显示，如图：继续对同一类构件套取清单号，会弹出“选择清单号”小窗口，会显示本类构件已经套取的清单号，如图：点击“增加”按钮，会出现软件自动生成的最后三位清单号，如图：点击“确定”按钮，这个清单号就会出现在左上部的表内，用户可对具体的项目，再选相关的定额子目即可，如图：2）“公有属性”区主要是显示构件的一些具体材质、规格、型号、连接方式等属性特征，软件提供下拉

33、框供选择，也可以直接进行修改，如图： n 备注栏：用户可在里面输入具体的文字、数字或字母等，如图：点击“生成构件名称”按钮时，备注栏内所注明的内容会显示在构件树下的生成的构件名称中，如图：同时，备注栏内的内容，也会在工程量显示表的“备注”列内出现，如图：3）“其它属性”区显示的是点状构件在底图中描画时的图例大小和颜色；或线型构件在底图中描画线段时的线的宽度和颜色。软件默认的描画构件颜色为红色，线宽和构件的图例大小也有默认的值。n 线宽栏：如果想对线宽或构件大小进行修改，只需在行中直接修改数值，图中相应的构件的线型构件的线宽和点状构件的大小即会相相应应调整；n 颜色栏：如果想对构件的颜色进行设置

34、只需点击颜色栏的右下角的按钮，会弹出“颜色”界面，如图： 选中合适的颜色框，点击界面上的“确定”按钮，构件的颜色即会相应变化。2.4.7. 系统编号区1) 位于主界面的左下部位，如图：n 点击“增加同级”选项：会弹出“系统编号”界面，在“名称”栏内填写相关信息，点击界面上的“确定”按钮，会在系统编号区显示信息，如图：n 点击“增加下级”选项：会弹出“系统编号”界面，见上图，操作同，相关系统编号会显示，如图：n 点击“修改”选项：会弹出原有的“系统编号”界面，可进行修改，确定即可。n 点击“删除”选项：选中要删除的系统编号，点击“删除”，编号即被删除。2) 在已设的系统编号上，点击鼠标右键，会

35、弹出下拉菜单，如图：n 点击“按系统显示”选项：点选中具体的系统编号，点击鼠标右键，会弹出下拉菜单，选取“按系统显示”项，底图中只会显示所选系统的构件。如图：n 点击“显示全部系统”选项：点选中具体的系统编号，点击鼠标右键，会弹出下拉菜单，选取“显示全部系统”项，即可恢复底图中所有系统的构件。如图：n 点击“按系统查找”选项：该系统的所的构件会在图中闪烁，并会同时弹出“搜索构件按系统查找”界面，里面显示该系统的所有构件，可以选中一类构件，点击“上一个”、“下一个”按钮，相应的构件会在图中用黄色突出显示并闪烁，如图：第三章 图形操作3.1. 工具栏 进入图形法主界面后，工具栏显示，如图：先就通用

36、的主要按钮加以介绍，重要的功能按钮会更为详尽地分别介绍。 1) 查找可以对图中的构件进行搜索和查找。点击工具条上的“查找”按钮或点击鼠标右键下拉菜单中的“查找构件”选项，会弹出“搜索构件”界面，如图：n 点击“选取”按钮，出白色的小方块光标，可将光标点选图上的构件，被选中的构件将变成虚线显示，同时此构件的名称将在空白栏内，如图：n 点击“搜索”按钮，会弹出“搜索构件”界面，显示构件的数量，如图：n 点击界面上的“上一个”、“下一个”按钮，图纸上即会有虚线来显示该构件，便于查找，如图：2) 查看用浮动框显示图中构件的具体信息。点击“查看”按钮，将鼠标的光标靠近要查看的构件旁，软件会出白色的浮动框

37、来显示该软件的具体信息，如图： 3) 构件信息点击“构件信息”按钮，同“查看”。4) 显示文字可以对图中已画的构件显示生成的名称。点击工具条上的“显示文字”按钮，会在构件的线段上显示属性值。对图中已画的构件显示该构件的属性值。如图：再次点击此按钮，则构件旁边的文字会全部消失。5) 显示长度可以对图中已画的线性构件显示该线段的长度值。点击工具条上的“显示长度”按钮，会在线性构件的线段上显示出长度值。如图：再次点击此按钮，则长度值会消失。6) 显示工程量详见3.13.1介绍.7) 全部重新计算详见3.13.3介绍.8) 全屏缩放点击”按钮，可将导入软件的图纸在描图区内显示。9) 窗口缩放点击” ”

38、按钮，对图纸的某个框选的区域，可以放大显示。10) 全部显示点击”按钮，对整张图纸，可以在描图区全部显示。11) 放大点击”按钮，可对图纸进行放大显示。12) 缩小点击”按钮，可对图纸进行缩小显示。13) 重绘点击”按钮，可对导入CAD图纸上的弧形变形线进行处理，恢复为原图的样子。14) 导入图形详见3.2介绍.15) 撤消点击”按钮，可对目前绘图的操作进行撤消操作。16) 恢复点击”按钮，可对目前的绘图操作进行恢复操作。17) 图层点击“图层”按钮，会弹出下拉菜单，如图：n 点击“图层管理”选项：会弹出“图层管理”界面，如图：界面上显示所增加构件，为了便于继续在底图上计量工程量，可以对其中已

39、经计量过的构件进行隐藏或锁定。只需对构件进行勾选，点击界面上的“确定”按钮，则底图上的此类构件即在图纸上隐藏了，但工程量依然被计算了，如图： n 点击“底图图层管理”选项：会弹出“底图图层管理”，如下图。图层是由CAD图纸本身所附带的图纸信息，可对选定的图层进行隐藏或锁定。只需对构件进行勾选，点击界面上的“确定”按钮即可。n 点击“选层隐藏”选项：然后点选图上已经描画的构件，会弹出“系统信息”界面，点击“确定”按钮，那么底图上的此构件的图层将会隐藏。如图：n 点击“选层显示”选项：会弹出“系统信息”界面。如图：点击界面上的“确定”按钮，则只留下需要显示的构件，如图：18) 底图点击工具栏中的“

40、底图”按钮，会出下拉菜单，如图：n 点击“显示底图”选项：被隐藏的底图会显示，n 点击“隐藏底图”选项：描图区只留下描画的构件，如图：n 点击“删除底图”选项：会弹出“系统信息”界面，如图：n 点击“恢复底图颜色”选项：随即可将底图的颜色恢复到有颜色的状态。如图：n 点击“删除底图颜色”选项：随即可将底图的颜色取消，成为灰底白线的状态。如图：19) 移动图纸点击”按钮，图上会出现小手的图图标，这时按住鼠标的滚轮，即可拖动图纸进行移动。20) 复制点击”按钮，可对选中的构件进行图上的复制操作。21) 删除点击”按钮，可对选中的构件进行删除操作。22) 镜象先点击”按钮，然后去点选中一个构件，构件

41、会变虚，如图：点击右键确定一个位置，再点击左键，会拉出一条白线的轴，这时再点击左右键各一下，与所选构件成镜象状的构件即画在图上了，如图：23) 移动点击”按钮，图上会出现白色小方框图标，这时按住鼠标的滚轮，即可拖动图纸进行移动。24) 旋转先选中要旋转的构件，会在构件周围出现三个蓝色的小方框，如图：点击”按钮，点中左下角的蓝色小方框图标，旋转图例，到所选的位置，如图：点击右键，即可构件的旋转，如图： 25) 阵列选中构件，点击”按钮，会弹出“阵列设置”界面，如图：n 行：可根据具体构件的排列，在空白栏内填写上具体的行数；n 列：可根据具体构件的排列，在空白栏内填写上具体的列数；n “使用间距”

42、选项：如果知道具体的行间距和列间距，可以勾选此项，下面灰掉的行间距和列间距会显示出来， 由用户填入数值。之后，在图上有构件的位置拉选出一个方框，如图：点击左键，即会在图上出现构件的阵列图例，如图：3.2. 导入图形点击工具条上的“导入”按钮，点选“工程图纸”选项，会弹出“导入工程图纸”界面，如图： 软件支持导入的电子文件包括：矢量图（DWG、DXF等格式）和位图（TIF、BMP、JPG、PNG等格式）。n 勾选 “保持底图颜色”选项：可以将导入的电子图纸保持原图的颜色；n 勾选“正交”选项：可以使用光标在量取图上距离时保持正交状态；n 如果导入的是电子图纸，点击“导入图纸”按钮，会弹出“打开”

43、界面，如图，点选要导入的电子图纸， 点击界面上的“打开”按钮，软件会有进度条显示正在对图纸进行处理，以便将图纸导入到软件中，之后，图纸会显示在“导入工程图纸”界面，如图： 点击界面上的“确定“按钮，图纸即被导入主界面，如图：n 如果导入的是位图（包括扫描图、工程照片），操作如上，在界面上出现要导入的图纸后，如图：由于位图的比例与实际尺寸不符，需转换比例后进行计量。点击界面上的“量取”按钮，描画图上的一段有实际标注的线段，量取的长度会自动出现在界面上的“量取长度”空白处，而“实际长度”空白栏内的数值，则要由用户根据实际标注输入，转换的比例会在由软件进行转换，如图：最后，点击”确定”按钮，工程照片即被导入软件。可以在导入的图纸上，选一个线型构件，在图上描画一段线，来验证一下工程量的准确度如何。如图：l 如果在本工程的其他层或其他图形中已经导入过该图纸，软件会弹出“系统信息”界面加以提示，如图： 点击“确定”按钮，软件将继续转换，图纸会被导入，并将前图覆盖。若前图中已有描画的构件，是会保留在本层的；是否继续保
