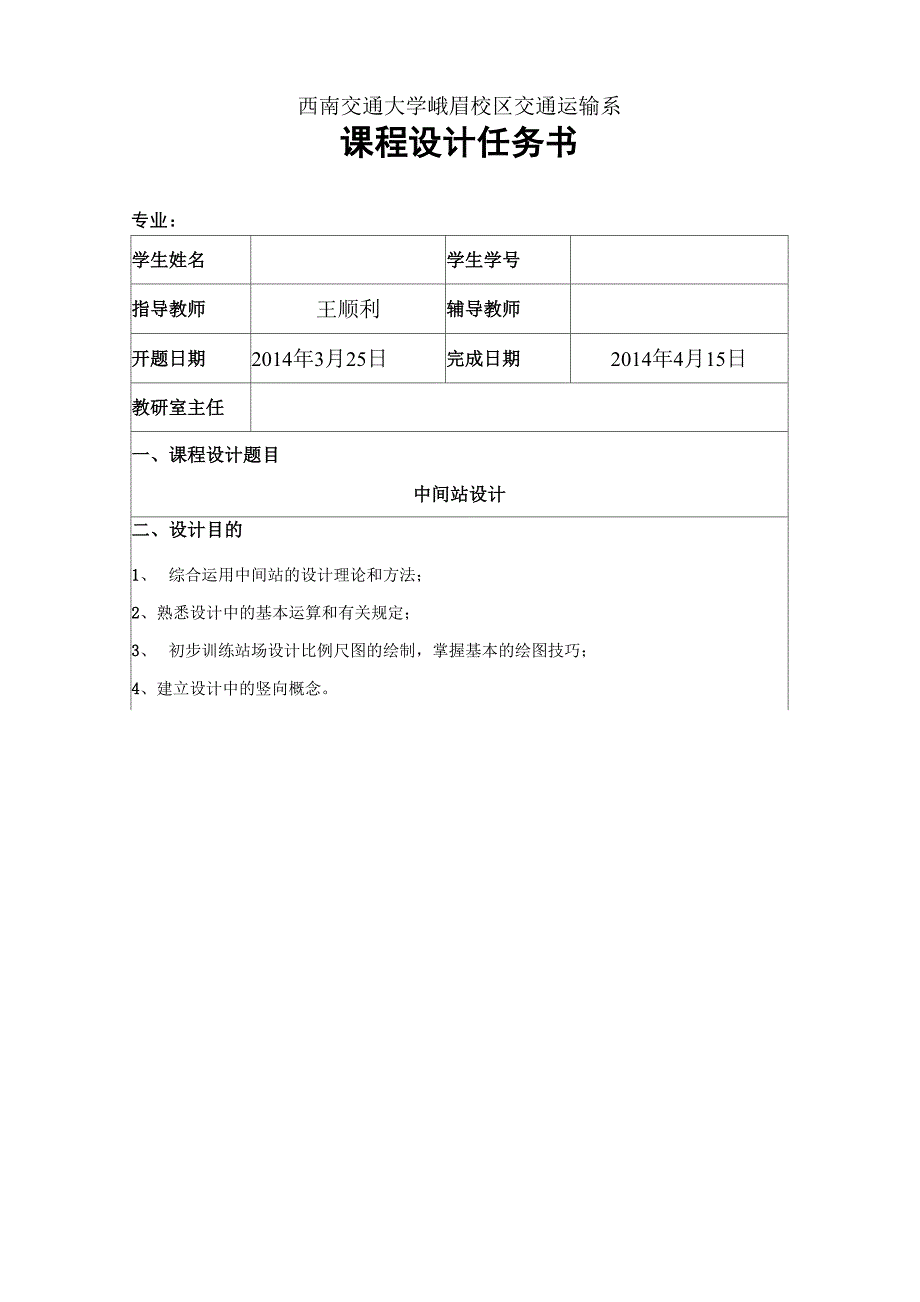

1、课程设计题目 中间站设计专业：铁道运输年级：姓名：西南交通大学峨眉校区指导教师评 语成 绩指导教师（签章）年月日西南交通大学峨眉校区交通运输系课程设计任务书专业：学生姓名学生学号指导教师王顺利辅导教师开题日期2014年3月25日完成日期2014年4月15日教研室主任一、课程设计题目中间站设计二、设计目的1、综合运用中间站的设计理论和方法；2、熟悉设计中的基本运算和有关规定；3、初步训练站场设计比例尺图的绘制，掌握基本的绘图技巧；4、建立设计中的竖向概念。三、设计资料某新建单线II级干线，在XX镇设中间站，预留站坪的平、纵断面资料见附件车站布 置图。1、限制坡度6%o；2、到发线有效长850m；
2、3、正线用高柱色灯信号机（基本宽度380 mm）,站线用矮形一机构色灯信号机，并有 轨道电路；4、本站除正线外，尚需一条到发线通行超限货物列车；5、货物线设计以附件图为基础进行设计，货物线货位长度最小保证一次来车10辆；6、线路正线设计速度110km/h，混凝土岔枕，选60轨一般道岔。四、设计任务1、布置站型及确定各项主要设备(1) 确定站型；(2) 确定客运设备；(3) 确定到发线数量及布置位置；(4) 确定货运设备；(5) 确定牵出线数量及位置；(6) 绘制车站平面布置示意图；(7) 确定道岔辙叉号数。2、平面计算(1) 确定设计线间距；(2) 货场平面计算；(3) 确定车站信号机、警冲标
3、位置；(4) 坐标计算；(5) 有效长计算；(6) 确定进站道岔中心里程与进站信号机位置。3、铺轨长度及道岔数量计算(1) 确定铺轨长度(2) 确定道岔数量4、绘制XX车站布置详图五、设计要求：1、根据中间站设计理论与方法准确确定各项设备位置2、考虑钢轨绝缘、信号机、警冲标的相互位置确定3、根据示意图进行详细坐标计算4、画出1:1000的平面图，并在图上标注：(CAD，交图电子稿，课程设计有示意图即 可)；(1) 线路、道岔编号，股道有效长，到发线进路，通行超限货物的股道，辙叉号数；(2) 信号机、警冲标、道岔中心、连接曲线角顶的坐标；(3) 线间距，站台几何尺寸；(4) 在线路终端连接的斜边上标明道岔中心至曲线切点的距离；(5) 进站信号机、进站道岔、车站中心线里程。6、按照铁路线路图例符号中的规定作图八、参考文献1、李海鹰 张超.铁路站场及枢纽.中国铁道出版社.2、郝瀛.铁路选线设计.西南交通大学.中国铁道出版社.3、姜希圣.铁路设计.天津铁路工程学校.西南交通大学出版社.4、站场及枢纽.铁道部第四勘察设计院.中国铁道出版社.七、交付文件1、设计说明书一本2、中间站平面布置详图一张
