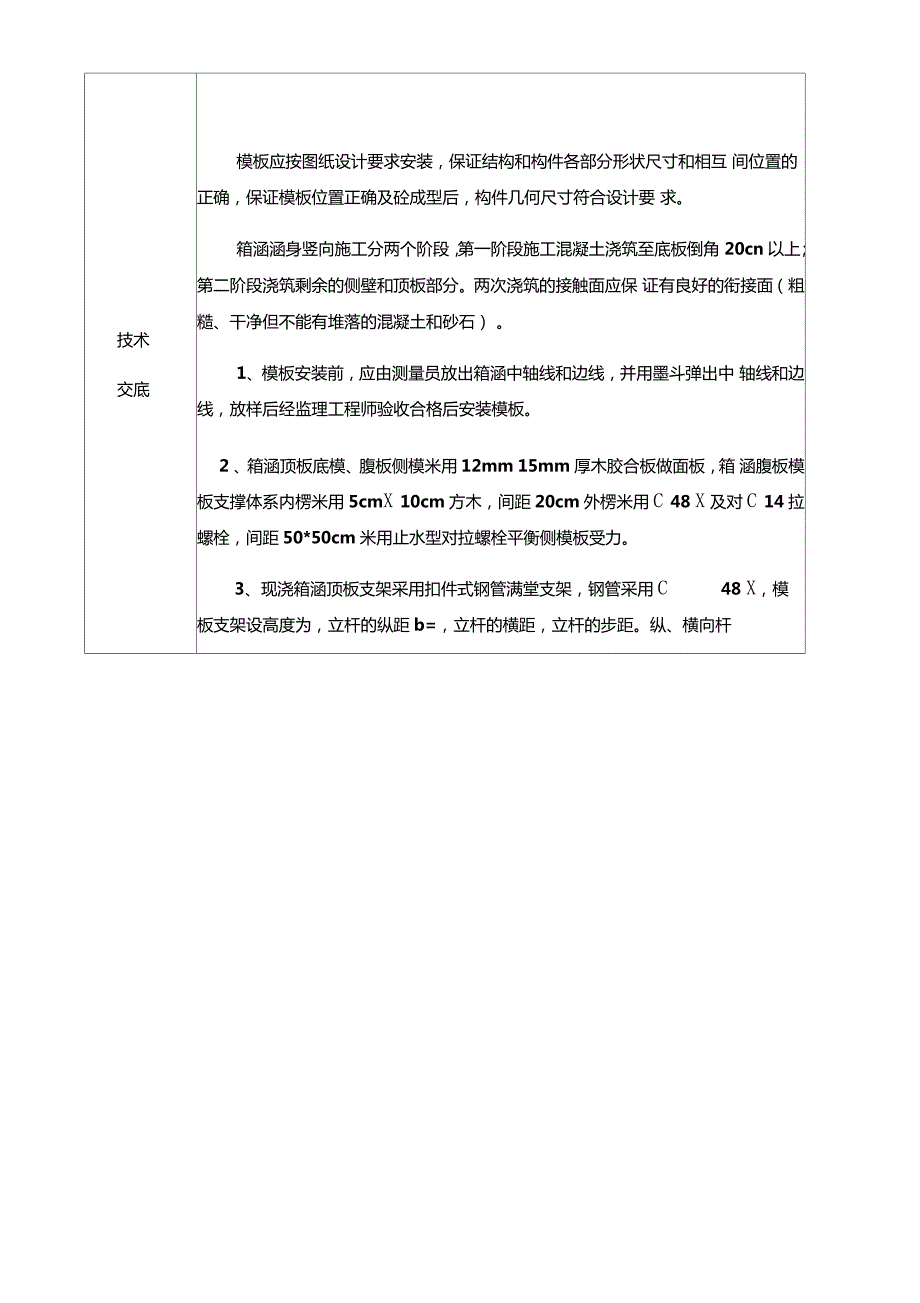

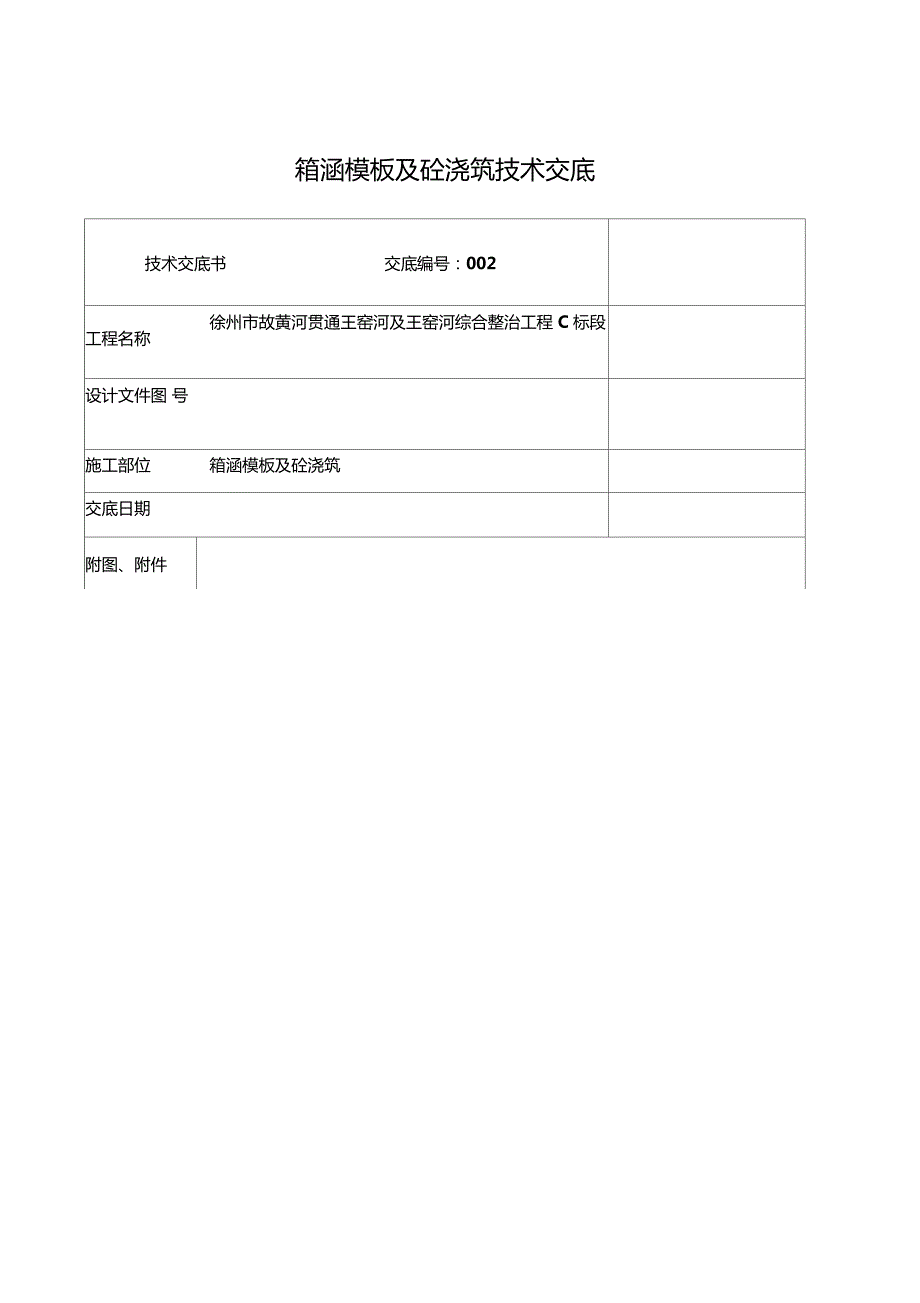

1、箱涵模板及砼浇筑技术交底技术交底书交底编号：002工程名称徐州市故黄河贯通王窑河及王窑河综合整治工程 C标段设计文件图 号施工部位箱涵模板及砼浇筑交底日期附图、附件技术交底模板应按图纸设计要求安装，保证结构和构件各部分形状尺寸和相互 间位置的正确，保证模板位置正确及砼成型后，构件几何尺寸符合设计要 求。箱涵涵身竖向施工分两个阶段，第一阶段施工混凝土浇筑至底板倒角 20cn以上；第二阶段浇筑剩余的侧壁和顶板部分。两次浇筑的接触面应保 证有良好的衔接面（粗糙、干净但不能有堆落的混凝土和砂石） 。1、模板安装前，应由测量员放出箱涵中轴线和边线，并用墨斗弹出中 轴线和边线，放样后经监理工程师验收合格后

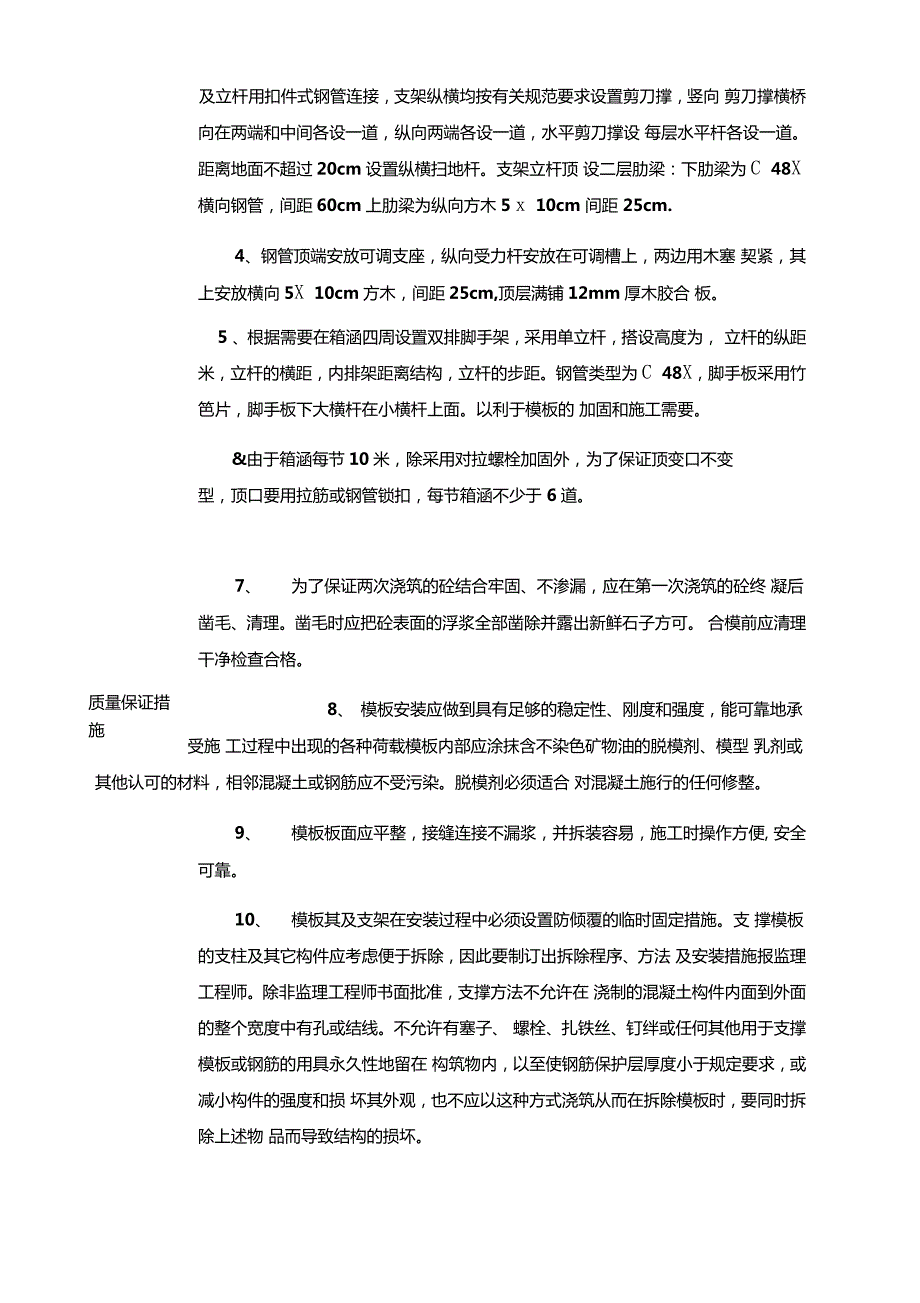

2、安装模板。2 、箱涵顶板底模、腹板侧模米用 12mm 15mm厚木胶合板做面板，箱 涵腹板模板支撑体系内楞米用 5cmX 10cm方木，间距20cm外楞米用C 48 X及对C 14拉螺栓，间距50*50cm米用止水型对拉螺栓平衡侧模板受力。3、现浇箱涵顶板支架采用扣件式钢管满堂支架，钢管采用C48 X，模板支架设高度为，立杆的纵距b=，立杆的横距，立杆的步距。纵、横向杆及立杆用扣件式钢管连接，支架纵横均按有关规范要求设置剪刀撑，竖向 剪刀撑横桥向在两端和中间各设一道，纵向两端各设一道，水平剪刀撑设 每层水平杆各设一道。距离地面不超过20cm设置纵横扫地杆。支架立杆顶 设二层肋梁：下肋梁为C 4
3、8X横向钢管，间距60cm上肋梁为纵向方木5 x 10cm 间距 25cm.4、钢管顶端安放可调支座，纵向受力杆安放在可调槽上，两边用木塞 契紧，其上安放横向5X 10cm方木，间距25cm,顶层满铺12mm厚木胶合 板。5 、根据需要在箱涵四周设置双排脚手架，采用单立杆，搭设高度为， 立杆的纵距米，立杆的横距，内排架距离结构，立杆的步距。钢管类型为C 48X，脚手板采用竹笆片，脚手板下大横杆在小横杆上面。以利于模板的 加固和施工需要。&由于箱涵每节10米，除采用对拉螺栓加固外，为了保证顶变口不变型，顶口要用拉筋或钢管锁扣，每节箱涵不少于 6道。7、为了保证两次浇筑的砼结合牢固、不渗漏，应在第
4、一次浇筑的砼终 凝后凿毛、清理。凿毛时应把砼表面的浮浆全部凿除并露出新鲜石子方可。 合模前应清理干净检查合格。质量保证措 施8、模板安装应做到具有足够的稳定性、刚度和强度，能可靠地承受施 工过程中出现的各种荷载模板内部应涂抹含不染色矿物油的脱模剂、模型 乳剂或其他认可的材料，相邻混凝土或钢筋应不受污染。脱模剂必须适合 对混凝土施行的任何修整。9、模板板面应平整，接缝连接不漏浆，并拆装容易，施工时操作方便, 安全可靠。10、模板其及支架在安装过程中必须设置防倾覆的临时固定措施。支 撑模板的支柱及其它构件应考虑便于拆除，因此要制订出拆除程序、方法 及安装措施报监理工程师。除非监理工程师书面批准，支
5、撑方法不允许在 浇制的混凝土构件内面到外面的整个宽度中有孔或结线。不允许有塞子、 螺栓、扎铁丝、钉绊或任何其他用于支撑模板或钢筋的用具永久性地留在 构筑物内，以至使钢筋保护层厚度小于规定要求，或减小构件的强度和损 坏其外观，也不应以这种方式浇筑从而在拆除模板时，要同时拆除上述物 品而导致结构的损坏。11、固定在模板上的预埋件和预留孔洞均不得遗漏，安装必须牢固， 位置准确。若使用了对拉螺杆或对拉片，应采取必要的措施，防止其被锈 蚀，这类措施须得到监理工程师批准。12、模板安装后承包人先进行自检合格后， 再报请监理工程师进行检 查验收。签认后才能开始浇捣混凝土。混凝土浇筑前，模板内应清理干净， 无
6、木屑、刨花、脏物及其它碎片和积水。13、模板安装前，必须经过正确放样，检查无误后才立模安装。14 、模板必须支撑牢固、稳定，无松动、跑模、超标准的变形下沉 等现象。模板拼缝平整严密，并采取措施填缝，保证不漏浆，模内必须干 净。模板安装后及时报验及浇混凝土。15 、模板应在砼强度能保证其棱角和表面不受损伤时方可拆除。砼浇筑完后，待其强度达到以上，方可在其上进行下一道工序的施工，应按设 计要求预留孔洞或埋设螺栓和预埋铁件，不得以后凿洞埋设。？顶板模板在混凝土达到 70泌度才可拆模。拆模要按照拆模顺序：斜撑一 对拉螺栓一立档一横档一模板的顺序自上而下拆除，严禁乱撬猛拉，以免 损坏混凝土表面质量。16
7、混凝土结构拆模期限不得早于 GB50204-2002所规定的期限。拆模工作 应按已制订的拆模程序进行。钢筋混凝土结构在混凝土尚未达到规定的强 度时，要进行拆模，必须经过计算，复核结构在实际荷载作用下的强度， 并得到监理工程师的批准。已拆模的结构，应在混凝土达到设计强度后， 才允许随结构整体计算荷载。1、模板拆除总原则：应遵循先安后拆，后安先拆的原则。2、施工现场人员必须戴好完全帽，作业人员必须佩带安全带，并应系牢。3、 水平模板拆除时应按模板设计要求留设必要的养护支撑，不得随意拆 除。4、水平模板拆除时先降低可调支撑头高度，再拆除主、次木楞及模板， 最后拆除脚手架，严禁颠倒工序、损坏面板材料
8、5、严格按规范规定的要求拆模，严禁以其他理由而提前拆模。6底模板在混凝土强度符合规范规定后，方可拆除。安全措施7、搭设脚手架的操作人员，必须经过专门训练和体格检查考核合格后方 可上岗。如患有高血压、心脏病及其他不适宜高处作业人员，一律不准从 事搭拆作业。8、进入作业区域，必须戴安全帽，带工具袋，悬空危险作业，必须先挂 扣安全带，严禁穿拖鞋、赤脚或硬底鞋上棚架操作。严禁作业中吸烟，酒 后作业。9、架子地基应平整夯实。并找平后加设垫木、垫板或底座。不得在未经 处理的起伏不平和软硬不一的地面上直接搭设脚手架。 不准用红砖作垫块。 建筑物临边，必须设置防护栏杆。10、传递杆件料具，不准碰触压钩高低压电源线和电气设备。11、遇有恶劣天气时，严禁在脚手架上作业，并将脚手架与建筑物拉结牢 固。12、输送至地面的所有杆件、扣件等物体，应按类堆放整理。13、施工中的用电设备应按规范要求接入专用电箱， 并把电线码放整齐， 不得私拉乱扯，用完后及时拆除。交底人：复核人：接受人：日期：日期：日期：
