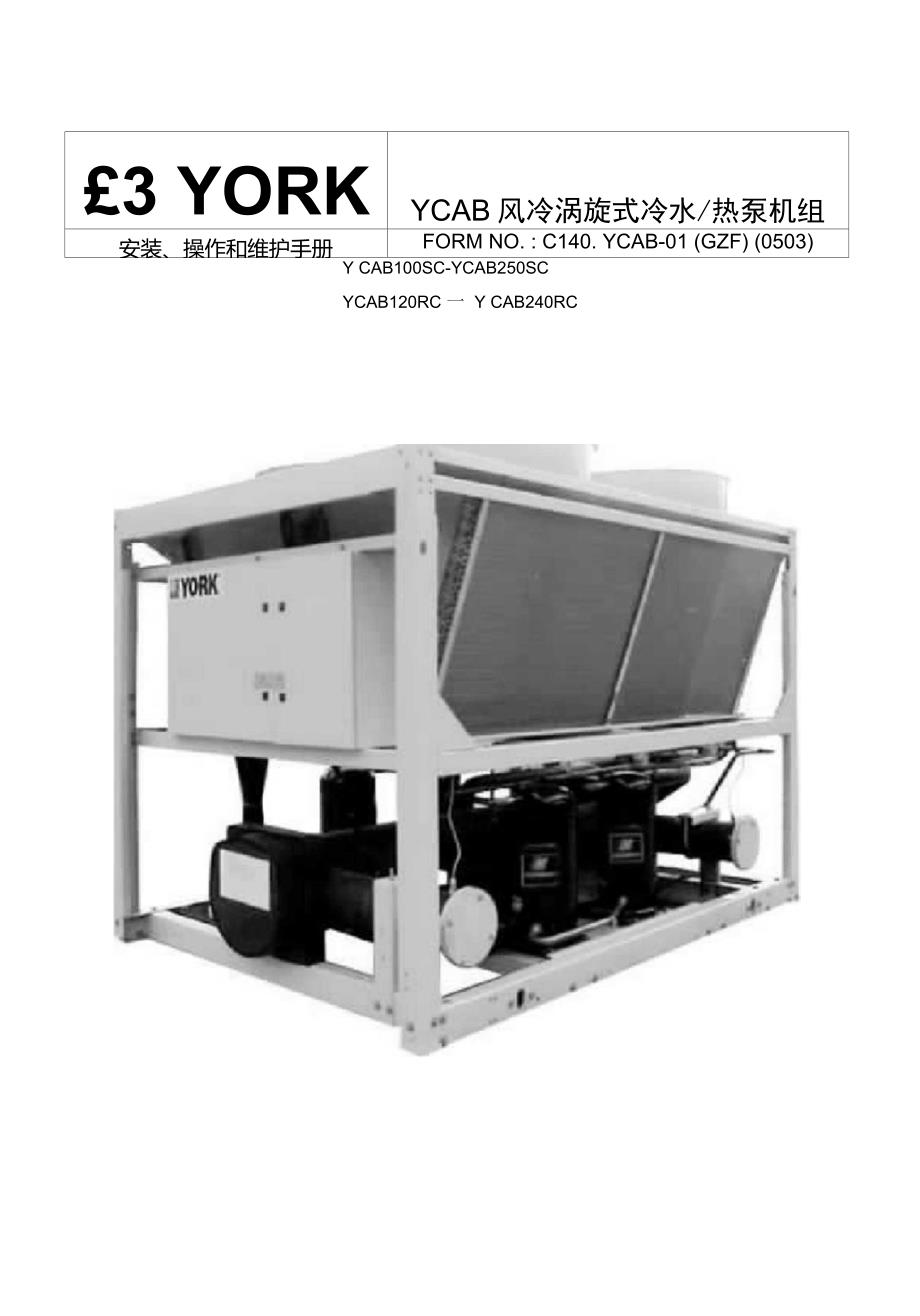

1、3 YORKYCAB风冷涡旋式冷水/热泵机组安装、操作和维护手册FORM NO. : C140. YCAB-01 (GZF) (0503)Y CAB100SC-YCAB250SCYCAB120RC 一 Y CAB240RC目录风冷涡旋式冷水/热泵机组YCAB系列安全本产品中含有承压制冷剂、运动部件和电气元 件.具有危险性.可能会引起人员伤害。为安全起 见.在搬动此设备或对苴进行务种操作之前请仔细 阅渎此手册中冇关的内容。所有操作均只能由具有该 项操作的业技术人员来进行并且要使用适当的工 具.穿上防护性服装.并采取安全保护措施。本手册 旨在为从事此种工作的Q业人员提供使用信息。检查当收到机组应立

2、即对运输过程中可能发工的损 坏进行检杳。如有明显损坏应书写在承运人的运输 单据上.然后根据通知单的指示进行索赔。如果是除 表面外的苴它部位损坏请立即通知当地约克公司维修人员。存放如该机组准备存放一段时间才安装则应采取一 些保护描施以防止损坏、锈蚀或磨损：1、所有接口如水管接口等确保密封完好。2、存放环境温度不应超过451避免阳光直 射。3、机组上的风冷盘管换热器应有遮盖.以防翅 片锈蚀.尤其在建筑施T.区域不可露天储放。4、为减少意外损毁（如被砸坏、碰撞等）的可 能性应尽可能将机组仔放在各种活动战少发/的地 带。5、将电控柜钥匙取下交现场负责人保管。6、存放期间要定期检视。目录风冷涡旋式冷水/

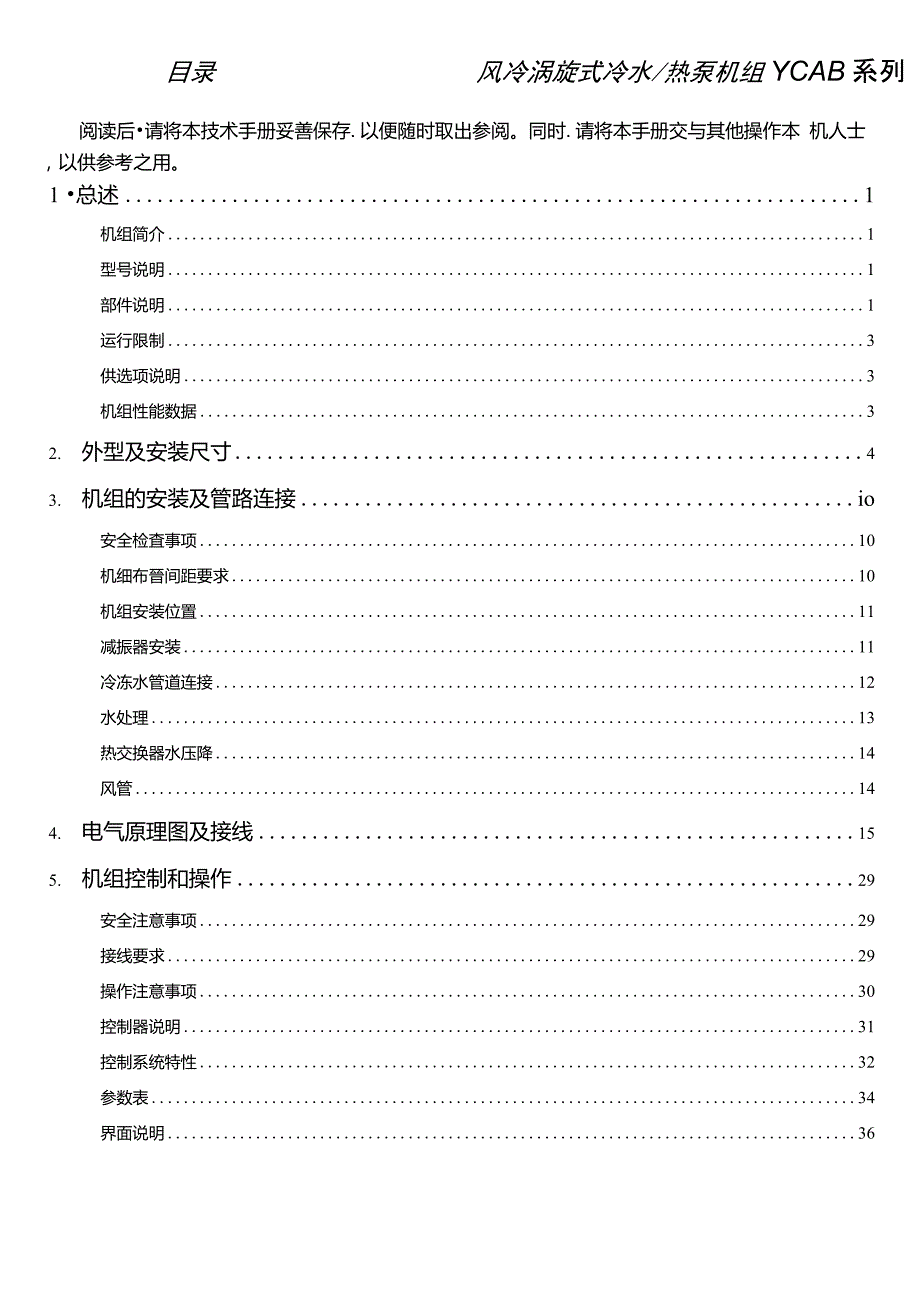

3、热泵机组YCAB系列目录风冷涡旋式冷水/热泵机组YCAB系列本手册内使用的符号警告：必须遵守本警告内容，以免导致使用者身体受伤。注意：必须遵守本注意内容，以免对机件造成损毁。保修范围必须符介下列条件：-机器的开启必须是由专业的YORK维修服务中心的Q业维修人员或指定特约Q业公司人员来进行的。 只能使用真正的YORK公司提供的各种备用寒部件。本乎册中规定的所冇机器运行及维修事项.必须严格按照规定的时间及次数來进行。违反上述任何条件.保修将动失效。阅读后请将本技术手册妥善保存.以便随时取出参阅。同时.请将本手册交与其他操作本 机人士，以供参考之用。1 总述1机组简介1型号说明1部件说明1运行限制3

4、供选项说明3机组性能数据32. 外型及安装尺寸43. 机组的安装及管路连接io安全检査事项10机细布晉间距要求10机组安装位置11减振器安装11冷冻水管道连接12水处理13热交换器水压降14风管144. 电气原理图及接线155. 机组控制和操作29安全注意事项29接线要求29操作注意事项30控制器说明31控制系统特性32参数表34界面说明36风冷涡旋式冷水/热泵机组YCAB系列机组简介约克YCAB系列风冷涡旋式冷水,热泵机组为中 央空调程的集中式空气处理设备或末端装置提供冷 冻水/热水。机组为完全独立的整体式机组设计成 室外（屋顶或地面）安装。每台机组包括涡旋式压缩 机、风冷式冷凝器、壳管式蒸

5、发器以及微电脑控制中 心.全部安装在型钢底座上。机组型号说明YC A B 120 S C约克冷水机组一风冷式涡旋式斥缩机名义制冷量KWS单冷系列R热泵系列制冷剂R22本手册YCAB系列风冷涡旋式冷水 热泵机组包 含以下型号：YCAB100SCYCAB120SCYCAB170SCYCAB210SCYCAB25OSCYCAB120RCYCAB150RCYCAB200RCYCAB24ORC部件说明总述约it YCAB风冷涡旋式冷水热泵机组全部由. 厂纠装.并连接好所有相关的制冷剂管道和内部接 线.现场安装方便.只需接通水源、电源和控制线路 即可正常运行。每台机组在T.厂经严格的压力检测、抽真空.充

6、注好HCFC22制冷剂和润滑油.并进行运行测试. 以检杳机组制冷系统和控制功能是否运行止常。机组结构牢固.框架采用镀锌钢材制成.每一个 部件经磷酸锌预处理后伸喷涂聚酯粉末。机组表面为 灰口色.框架上还冇适合国际集装箱吊耳的吊装孔和 与减振装置相配的安装孔。压缩机采丿IJ COPELAND柔性涡旋式压缩机.每个系统 采用23台并联.可提供多级容量调节.压缩机电 机由制冷剂蒸气冷却.各相绕组装有PTC温度传感. 通过向固态电机保护模块输入热信号实现电机绕组的 过热保护。蒸发器蒸发器为玄接膨胀型壳管式热交换器.按照 GB151- 1999壳管式换热器并参照JB6917- 1998制冷装置川压力容器进

7、行制造、试验和验 收。制冷剂侧设il压力2. 5MPa水侧设H汗力 l.OMPa.管侧为制冷剂.壳侧为冷冻水.并设有折 流板。换热管采用高效内螺纹无缝铜管.热交换器外 侧包19mm厚软质闭孔泡沫结构橡塑保温材料.每个 制冷剂回路均有35OPsig安全阀进行保护。冷凝器盘管一为 “W” 型（YCAB100、120、170SC YCAB120. 150RC为“V”型）.由紫铜管和高效铝 翅片机械胀接。风机轴流式风机叶片材料采用LY12铝合金表 面喷塑处理.电机：S联传动.向上排风。叶片经动平 衡和静平衡试验。电机 全封闭风冷鼠笼式三相电机.带内豐过热 保护.铸铝机壳。制冷剂回路每台机组含有12个独

8、立的制冷冋路.每个冋 路包括有：液管总截止阀、干燥过滤器、电磁阀（单 冷）、四通阀（热泵）、气液分离器（热泵）、视镜、 膨胀阀、高低压力开关等。制冷系统在丁厂已进行了 压力利检漏试验.并抽戊空后充好制冷剂R-22。膨 胀阀后液骨及所有吸气管路均采用软质闭孔泡沫结构 橡刻保温材料进行保温。微电脑控制中心所有的控制和启动设备在工厂安装好并经过功能 测试。控制柜包括电源、控制中心和控制元件.装于 一个镀锌钢板制成的箱体内.山电机启动器和机组控 制器两个独立的部分组成。控制柜装有饺链门.箱体 设计符合IP55防雨防尘标准.表面喷涂成灰白色。机组貝备如下控制功能：液晶LCD点阵显示器4行15列汉字显示运

9、行状态显示显示机组运行状态参数一包括冷冻水/热水的进/ 出水温度、环境温度、每个系统吸排气压力、机组运行故障显示为机组发牛.运行故障时能进 行口我诊断并显示故障原因.并通过蜂鸣器及指示灯 发出报警。可杳询故障报警历史记录。DI及IX）状态显示一可显示各模块输入点（DI） 输岀点（IX）状态控制保护功能机组具冇如下控制保护功能：断流保护外部联锁用缩机防频繁起停压缩机均衡运行压缩机过载保护风机过载保护排气压力过高保护吸气斥力过低保护水温过高/过低保护电源保护等机组还員备苴它控制功能如：远程监控定时开关机能量控制手动测试功能运行限制即插即用系统组网控制RS-485/RS232标准串行通讯口等。运行限

10、制供电电源标准为38OVAC-3-5OHZ.最低允许 电斥为342V.最高允许电压为418VO运行环境温度机组运行环境温度范用为：制冷模式：一10 C45 C制热模式：一10C24C水温控制范围机组可选择入水温度控制或出水温度控制模式。出水温度控制一制冷：最低5C最高12C； 制热：最低40 C最高50 C入水温度控制制冷：最低7C星高17C； 制热：最低35 C最高40C供选项机组提供如下供选项：风冷盘管保护标准机组采川铜管铝翅片盘管对于临海、盐雾 环境、苴它易腐场介的应用机组提供三种供选择的 盘管保护：黑翅片风冷盘管风冷盘管的铝翅片上镀有黑色 的环氧树脂涂层。酚醛树脂涂层风冷盘管 风冷盘管

11、的铝翅片上喷 涂硬酚醛树脂涂层。铜翅片风冷盘管一机组采用铜管铜翅片盘管（不 适用于可能遭酸雨侵袭的场合）。机组防护格栅机组n周可加装铁丝网防护格栅.对机组内部元 件进行保护以防止未经许可的操作.同时可保持气流的畅通无阻。高静压风机机组可选用高静压风扇（lOOPa静压）川于需 接风管的场合。蒸发器保温蒸发器标准机组采用19mm厚保温材料.用户可 根据盂要选用38mm厚保温。压缩机降噪箱压缩机外可安装降噪箱.降噪箱采丿IJ多孔吸音板 加吸音材料制成.有效降低机组运行噪声。3风冷涡旋式冷水/热泵机组YCAB系列#风冷涡旋式冷水/热泵机组YCAB系列表1. 1机组性能数据表制冷锻KW刑热応KW制冷输入

12、 功率KW制热输人 功率KW压缩机容ht控 IM级数%冷凝器风机蒸发器机组外形尺寸运输&运行kgSJ数试数晟 Xos.44厶 席riKW转速 RPM水容;kL水管 接口l mm宦nun5 nunYCAB100SC10035.61ZR23H2100-5021.572095430221300236016501630YCAB120SC116401ZR皿2100-5021.572095犷30221300236017001700YCAB170SC15850. 11ZR23H3100-67-3322.272095130221300236018001S0OYCAB210SC20173.22ZR25U4100

13、75-50-2542.272011.-；6-30222015236027UO27uoYCAB250SC2307& 82ZR -：n1100-75-50-2512.27201136”302220452360290029IKIYCAB120RC11812341.239.61ZI14m 装乱备注：1. 为了防止冷凝器空气回流、避免机组运行故障.约克推荐机组最小间距如下：侧面离墙1525mm、背面 离墙2450mm、前血离墙2450mm、顶部牢间15000mm、相邻机组间距3600nnne如木能保证上述间距.机组的 性能可能受影响.或出现运行停机故障。*不应有超过一堵墙高于机组的顶部。在上述间距内以

14、及机组下方不能有任何障碍物.以免阻碍机组气流的通畅。如果机组需在冬季运行并可 能出现积雪悄况时.必须提离安装高度.确保冷凝器空气止常流动。2. 安装弹簧滅振器将使机组总高度增加约135mm。上图只是示意图.未按比例。5外型及安装尺寸风冷涡旋式冷水/热泵机组YCAB系列机组外型尺寸(YCAB170SC)图2C YCAB170SC外型尺寸图#外型及安装尺寸风冷涡旋式冷水/热泵机组YCAB系列#外型及安装尺寸风冷涡旋式冷水/热泵机组YCAB系列备注：1. 为门防止冷凝器空气冋流、避免机组运行故障.约克推荐机组最小间距如下：侧而离墙1525mm、背面 离墙2150mm、前面离墙2450mm、顶部空间1

15、5000mm、相邻机组间距3600mm。如未能保证上述间距机组的 性能可能受影响.或出现运行停机故障。*不应有超过一堵墙岛于机组的顶部。在上述间距内以及机组下方不能有任何障碍物.以免阻碍机组气流的通畅。如果机组盂在冬季运行.并可 能出现积雪悄况时.必须提高安装高度确保冷凝器空气正常流动。2. 安装弹簧减振器将使机组总高度增加约135mm。3. 上图只是示意图.未按比例。机组外型尺寸(YCAB150RC) 卞備振爲安装孔IM1S4备注：1. 为了防止冷凝器空气冋流、避免机组运行故障.约克推荐机组最小间距如下：侧面离墙1525mm、背面 离墙2450mm、前面离墙2450mm、顶部空间15000m

16、m、相邻机组间距3600mm如未能保证上述间距机组的 性能可能受影响.或出现运行停机故障。*不应冇超过一堵墙奇于机组的顶部。在上述间距内以及机组下方不能有任何障碍物.以免阻碍机组气流的通畅。如果机组需在冬季运行并可 能出现积雪悄况时.必须提高安装高度.确保冷凝器空气止常流动。2. 安装弹簧减振器将使机组总高度增加约135mm。3. 上图只是示意图.未按比例。机组外型尺寸(YCAB210SC. YCAB250SC)773_ 一 1220图 2E YCAIi21OS( YCAIi25OSC 外刘尺寸图备注：1. 为了防止冷凝器空气回流、避免机组运行故障.约克推荐机组最小间距如下：侧面离墙1525m

17、m、背面 离墙2450mm、前面离墙2450mm、顶部空间15000mm、相邻机组间距3600mm。如未能保证上述间距.机组的 性能可能受影响.或出现运行停机故障。*不应有超过一堵墙高于机组的顶部。在上述间距内以及机组下方不能有任何障碍物.以免阻碍机组气流的通畅。如果机组需在冬季运行并可 能出现积雪帖况时.必须提高安装高度.确保冷凝器空气止常流动。2. 安装弹簧减振器将使机组总髙度增加约135mm。上图只是示意图.未按比例。7温机组的安装及管路连接风冷涡旋式冷水/热泵机组YCAB系列机组外型尺寸(YCAB200RC、YCAB240RC)p 05S09W图 2F YCAB200RC. YCAB2

18、4ORC 外型尺寸图备注：1. 为了防止冷凝器空气冋流、避免机组运行故障.约克推荐机组最小间距如下：侧面离墙1525mm、背面 离墙2450mm、前面离墙2450mm、顶部空间15000mm.相邻机组间距3600mm。如未能保IE上述间距.机组的 性能可能受影响.或出现运行停机故障。*不应有超过一堵墙高于机组的顶部。在上述间距内以及机组下方不能有任何障碍物.以免阻碍机组气流的通畅。如果机组需在冬季运行.并可 能出现积雪悄况时.必须提高安装高度.确保冷凝器空气正常流动。2. 安装弹簧减振器将使机组总高度增加约135mm。3. 上图只是示总图.未按比例。警告：为了确保保用期的有效性，该设备必须由约

19、克授权维修人员或具备冷水机组安装维修经验的合格的人员 来进行安装。安装时必须遵守所有相应的的规范，特别是当涉及电气接线和苴它安全保护元件（如卸压阀） 时。电压超过机组运行范围将导致机组损坏，安装前，应确保机组所有断路开关均处于断开位置。违反机组安装规范将导致机组保修无效。#温机组的安装及管路连接风冷涡旋式冷水/热泵机组YCAB系列#温机组的安装及管路连接风冷涡旋式冷水/热泵机组YCAB系列安装检查事项在安装之前.要对机组进行以下儿项检杳1. 检査机组是否有运输损伤；2. 在准备连接水管之前不要取下热交换器法兰 接头的保护盖.检查水管是否淸洁；3. 按照正确的方法进行接管；4. 检查机组的安装和

20、运行是否满足机组运行范 围的要求。请按如下步骤进行安装：装卸该机组整机装运.已经为止常运行进行制冷剂 允注。装运时应小心谨慎.避免因鲁莽操作而损坏机 组。机组不采川木包装箱进行装运.除非在订单中已 冇指定。起吊时必须确保吊钩与机组配合紧固.要注意避 免吊索损伤机组。检查收到机组后应立即检杳机组是否有任何因运输 而导致的损坏。血果机组有明显拥坏.则应该在运输 公列的货运单上注明.并马上书面要求运输代理来进 行检査。基础机组应置于能够承受整套设备运行朿就及检修人 员重量的水平平面基础、底层或楼顶上.运行重量请 査阅“机组性能数据表”。如果机组位置太高.不便 于维修人员检修的话.可以在机组周国架设合

21、适的脚 于架。脚于架必须能承受维修人员及苴装备的重量。机组布置间距要求为保证有足够的气流进入冷凝盘管.及防止排出 的热风回流.机组的布置间距应满足“机组外形尺 寸”内容所要求的最小间距。否则.通过盘管的空气 会受到限制.或者发生排风回流.引起机组的冷量损 失、功耗堆加.甚至引起故障。安装时还应当考虑机 组周围的高大建筑物引起的下沉气流对机组排风所造 成的影响。如果机组安装在空气流动剧烈的地方比如暴露 的屋面.则可与虑使用簸墙或百页窗等措施.以防止 紊流于扰机组进风。机组如设置矮墙.其高度不得超过机组;如采用 百页窗.则总静压损失应小于机外静压。如果机组需要在冬季运行.而安装场地冇可能积 雪的帖

22、况下.机组须高于积雪面.保证空气顺利流经 盘管。机组安装位置室外安装机组可以安装在地面上或合适的屋面上.但均需 保证足够的通风量。应避免将机组装在对噪声和振动 有害的地方。机组的安装位置应尽帚避免处于阳光直射之下. 远离锅炉炯道、远离会腐蚀铝 铜冷凝盘管以及机组 铜管部件的空气环境。如果机组位于未经许可的人员能够接近的地点. 则应采取隔离安全措施.如设置防护栏等。这样可以 防止人为破坏和盘外损坏.防止控制箱被打开.暴露 运行的电气部件。地面安装时机组的钢底朋应豐于平整的混凝土 基础上。混凝土基脚应延伸于冻土层以下。注意切勿 将机组基础与建筑物基础相连以免传递噪声和振 动。机组底座上备冇安装孔.

23、可以川來将机组与基础 紧周连接。机组安装于屋面时屋顶必须具有足够的强度以 支承机组和检修人员的朿最。机组可支承在类似地面 安装用的混凝土基础或槽钢架上。承币槽钢与机组减 振器安装孔须处于同一中心线上并且具有足够宽度 以便于安装减振器。对于特殊安装要求的场合请向建筑承包商或建筑 设汁师或其他W业人士咨询。室内安装机组可安装于机房内.地面要求平整.并有足够 的强度支承机组运行重董。机组间距须保证有足够风 咸通过盘管。顶部安装排风风管引出牢外以防止在 机房内形成冋流。机方可设世进风百页窗.用以为机组提供良好的 通风。案内安装时机组可选配高静压风机机外静压为 100Pao注意：排风管、消声器以及进风百

24、页窗的选择应 遵守总静压损欠及进风静压损失（包括风管静压损 火、消川器静压损失、百页窗静压损失等）不人于机 组机外静压的原则.必要时需増加抽、排风机以保证 风量.避免机组冷量损失。室内安装时.应用外径12. 7mm的铜管从机组卸 压阀引至室外。减振器安装利川机组底座钢架上的直径14mm的安装孔.可 将机组通过弹簧减拯器固定在基础上。安装孔中心距 详见机组外形尺寸图。YCAB风冷冷水热泵机组标准配覺有弹簧减振 益.减振器压缩变形輦为1525mm对于女装在高 层楼顶或对振动敏感的地区.则选择减振器时应先行 咨询。减振器安装步骤：1. 确保混凝土基础的平整度在士3mm之内.然 后将机组放低在垫块上；

25、2. 将机组抬高约150mm;3. 按图3A所示.卸去减振器的紧固螺母；4. 将机组放覆在减振器上.使减振器的固定螺 栓孔对准机座上的固定孔；5. 将减振器紧固螺母朿新装进机座上的固定孔 并拧入减振器中.6调整减振器座的T.作高度.拧入校平螺栓. 将T作高度调节至130mm必须沿着周边顺序上紧 螺栓一周.使减振器高度调整的变形量相等；7.在达到止确的工作高度后便可拧紧锁紧螺母。注：建议利用所提供的孔，将减振器固定在基础 上。在机组就位于基础上之后，绝不可再移动相连的 减振器。在减振器承载前也不得旋紧中心固定螺母。紧同螺母2-013 hM 定孔图3A减振器安装1673冷冻水管道连接基本要求当机组

26、安装到位后即可以开始连接冷冻水管 道。水管连接应遵守相关的安装规程以保证获得最 高的T作效率。管道内应无任何异物.所冇冷冻水管 都必须符合当地的管道工程规程和条例。1. 热交换器的最人流量和压力降在任何时候都 不可超出。2. 安装削应彻底冲洗所有冷冻水管道使之无 异物.然后才能投入运行。注意不要将任何异物冲入 或冲至蒸发器。3. 水流必须经进口进入热交换器。如通过热交 换器的水流向相反.则机组的性能将会变差。4. 在蒸发器的出水管上.必须安装一个水流开 关.以对机组实现断流保护。水流开关两端必须保证 有5倍管径的水平玄管段。水流开关应用屏蔽电缆将 线路接至控制箱（详见电气原理图）。水流开关的T

27、 作压力为150Psig接口为25mmNPT的接口。管道 安装完成后根据机组额定水流竝调整水流开关的设1S 值至合适位湮。注：水流开关只是一个安全开关，不能用以对机 组进行启/停控制。5. 安装在水管系统中的水泵需配有启动器。水 泵直接将水打入水系统的热交换器。6. 配管和管接头必须冇独立的支撑而不应支欣 在机组上。7. 热交换器的接管和管接头应容易拆除.以便 于操作和消洁同时便于检杳蒸发器接口管。&蒸发器应现场安装一个40目的过滤器.过滤 器应装在尽量靠近进水接口的位置.并加以保温。9. 必须安装如图3B所示的热交换器旁通管及旁 通阀.以尽最减小管道冲击阳力.同时便于维修期 间.可切断热交

28、换器水路而不十扰其它热交换器。10. 热交换器接口与现场管道之间应采用柔性接 头以减小对建筑物振动的传播.11. 为方便检修应该在进、出水管路上安装温 度计或压力表。机组不配备压力和温度仪表.需川户 自行采购。12. 水系统的所有低点位置均应设置排水接口. 使蒸发器和系统内的水能彻底排除；所有高点位置均 应设誉排气阀.以便排除管道内的空气。排气阀及排 水口处不作保温.以方便维修。13. 系统内所有可能冻结的水借均应加以保温. 其中包括热交换器的接水管和法兰。14. 宰外的冷冻水管道应包裹一根辅助加热带并 进行保温以防止在低温环境下管道结冰冻裂。加热 带的电源应配有独立的熔断器。15. 当环境温

29、度低于0 C机组停止使川时请 排牢机组热交换器内部的水以防止冻坏机组。或采 取其它措施确保机组内水温不低于0 C。16. 对于联机运行的机组.应将混水温度传感器 安装于机组的公共出水管道上。警告：包括过滤器和热交换器在内的水路管网，渣滓污 垢会使热交换器及水管严重损坏。安装者/用户必须 保证冷冻水的水质，并且不得有空气进入水系统，因 为空气会使热交换器内部钢部件氧化。13温机组的安装及管路连接风冷涡旋式冷水/热泵机组YCAB系列#温机组的安装及管路连接风冷涡旋式冷水/热泵机组YCAB系列A/送水回水水渝开关X截止阀M. ICBI供应商接线工厂接线用户接线选配装置Pr7( I13A A0/L7|

30、mj|wjP V W|u7 V；k?bb ve vs4A YCABS0120SCcffl-Jlrsl韜囹；5 湘炼囲ai21iiB GNI) Ap-0NAC220V匚L可 YMCX-001403020 Id nwi2与竭子13短接。LfiJRJT1o.7w* nt低冷系统出水辺片环境系统入水璨发冷狠温侵(I. ?Sm覆色AltII气刃话场哥怦话決、游剂莒怜YCAB濟辿MJ Hl川】Ia疋nhi豹创控制基板YMCB-13z=oln9AO00 一ffl注X外部连锁开关和流呈开关没配冒时端子1,电气原理图及接线风冷涡旋式冷水/热泵机组YCAB系列图4B YCAB170SC电气原理图及接线图17电气原

31、理图及接线风冷涡旋式冷水/热泵机组YCAB系列17电气原理图及接线风冷涡旋式冷水/热泵机组YCAB系列irs 專趙 R_ Itla-m LR L i一丄0 J fl I- 丁C . I I -J- _IWJ I I n 厂二 *JGUJdTd?Qo8创xx扭薜 士 .alBN 3 .SJLn17|lAC220V匸；可 YMCX-001YMCX-001列504021：2 CM勺端了 13如接.G 7$in fl G 一 0. 75wi.览色低乐為IK排气也片坏境系统入水加发冷料隘安oo(| 7 um ti e13itD)3 7z舱控制某板YMCB-13注1：外部连锁开关和流虽开关没配亘时瑞了2电

32、气原理图及接线风冷涡旋式冷水/热泵机组YCAB系列图4C YCAB210/250SC电气原理图及接线图坯 N 也悝创 nZJ也 LJ19rrNP AC220VIlf-*LAC22OVI YMCB-13 (地址 1)低爪2沁Hi系抚出水环境(I.:色n.，矗c箕色二1 YMCXOOl_RJ-11?22AC220V为專前耕n決、漫汹葢甜YCAB畳RJ-liHOn(J40W10 d端子13短接。控制基板L N Eill：外部连锁开关和流呈开关没配琶时端子12口电气原理图及接线风冷涡旋式冷水/热泵机组YCAB系列#电气原理图及接线风冷涡旋式冷水/热泵机组YCAB系列图4E YCAB150RC电气原理图及接线图O也洪农鹽就球N 聖匕一-
