粉体表面改性处理介绍.ppt

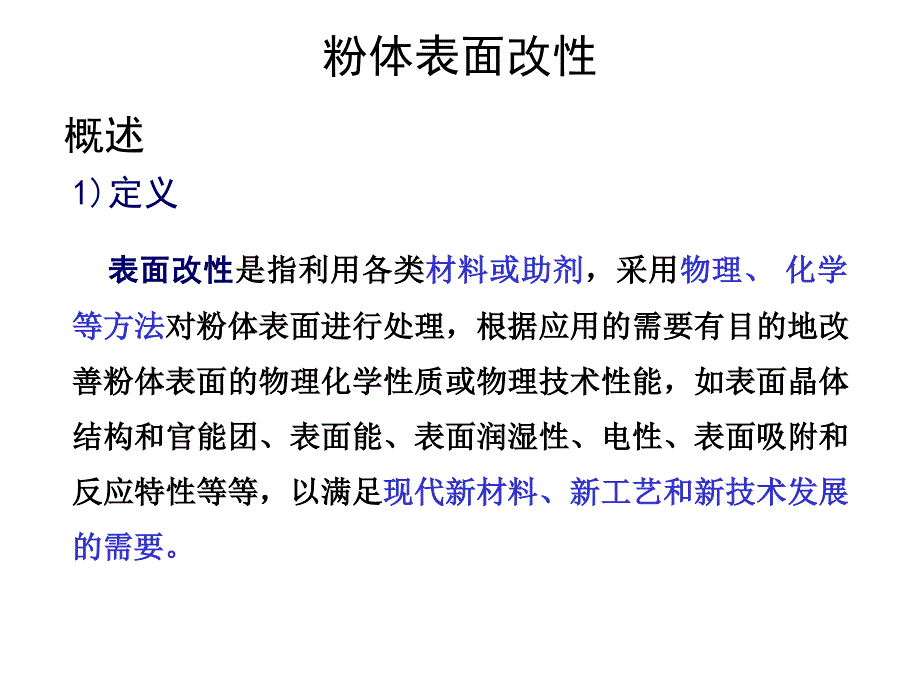

1、粉体表面改性1)定义 表表面面改改性性是是指指利利用用各各类类材材料料或或助助剂剂，采采用用物物理理、化化学学等等方方法法对对粉粉体体表表面面进进行行处处理理，根根据据应应用用的的需需要要有有目目的的地地改改善善粉粉体体表表面面的的物物理理化化学学性性质质或或物物理理技技术术性性能能，如如表表面面晶晶体体结结构构和和官官能能团团、表表面面能能、表表面面润润湿湿性性、电电性性、表表面面吸吸附附和和反反应应特特性性等等等等，以以满满足足现现代代新新材材料料、新新工工艺艺和和新新技技术术发发展展的需要。的需要。概述2)表面改性的目的 使无机矿物填料由一般增量填料变为功能性填料 为高分子材料及复合材料

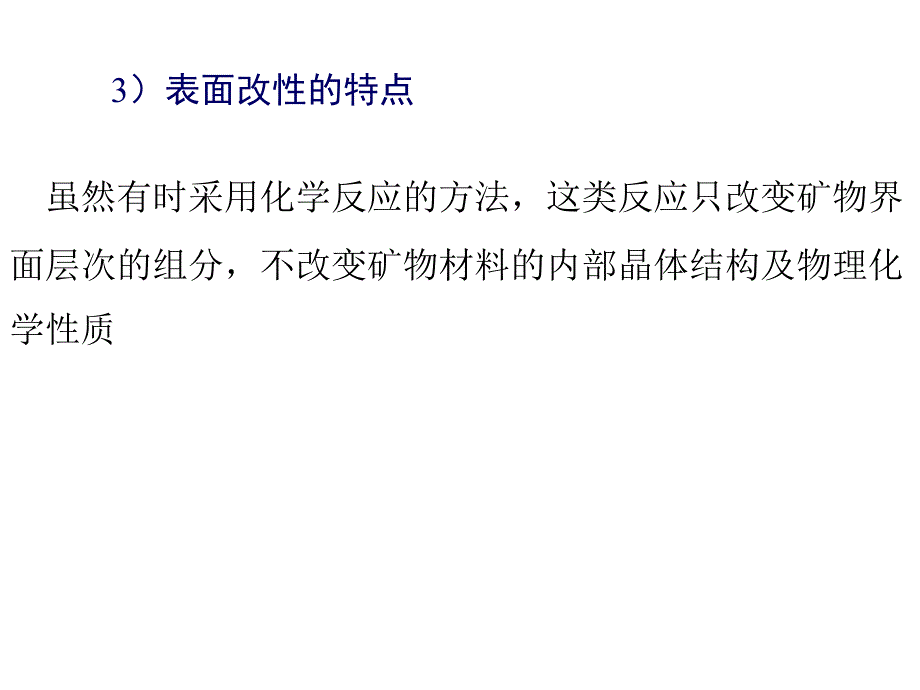

2、提供新的技术方法 提高涂料或油漆中颜料分散性，改善涂料性能 使制品有良好的光学效应或视觉效果，附加值高表面改性是为改善矿物材料的使用性能，提高使用价值并拓展新的应用领域，以满足新材料、新技术发展、新产品开发的需要 提高颗粒的分散性，防止颗粒团聚，3）表面改性的特点 虽然有时采用化学反应的方法，这类反应只改变矿物界面层次的组分，不改变矿物材料的内部晶体结构及物理化学性质表面改性的基本方法和研究内容1)表面改性的研究内容表面改性的原理和方法 表面改性剂 表面改性工艺与设备 表面改性过程的控制与产品检测技术 目前，对于颗粒材料的表面改性方法还没目前，对于颗粒材料的表面改性方法还没有十分明确的分类方法

3、如果按改性过程中改有十分明确的分类方法。如果按改性过程中改性剂和颗粒存在的状态对改性方法进行分类，性剂和颗粒存在的状态对改性方法进行分类，颗粒的表面改性可以分为干法改性、湿法改性颗粒的表面改性可以分为干法改性、湿法改性和气相法改性三类。和气相法改性三类。表面改性方法表面改性方法（1）干法改性）干法改性 干法改性是指颗粒在干态下在表面改性设备中首先进干法改性是指颗粒在干态下在表面改性设备中首先进行分散，然后通过喷洒合适的改性剂或改性剂溶液，在一行分散，然后通过喷洒合适的改性剂或改性剂溶液，在一定温度下使改性剂作用于颗粒材料表面，形成一层改性剂定温度下使改性剂作用于颗粒材料表面，形成一层改性剂包

4、覆层，达到对颗粒进行表面改性处理的方法。这种改性包覆层，达到对颗粒进行表面改性处理的方法。这种改性方法具有简便灵活，适应面广，工艺简单，成本低，改性方法具有简便灵活，适应面广，工艺简单，成本低，改性后可直接得到产品，易于连续化、自动化等优点，但是在后可直接得到产品，易于连续化、自动化等优点，但是在改性过程中对颗粒难以做到处理均一、颗粒表面改性层可改性过程中对颗粒难以做到处理均一、颗粒表面改性层可控等目的。控等目的。（2）湿法改性）湿法改性 湿法改性是指颗粒在一定浓度的改性剂水或有机溶湿法改性是指颗粒在一定浓度的改性剂水或有机溶液中，在搅拌分散和一定温度条件下，通过颗粒表面的液中，在搅拌分散和一

5、定温度条件下，通过颗粒表面的物理作用或化学作用而使改性剂分子吸附于颗粒表面，物理作用或化学作用而使改性剂分子吸附于颗粒表面，达到对颗粒进行表面改性处理的方法。该方法改性完全，达到对颗粒进行表面改性处理的方法。该方法改性完全，颗粒表面包覆完整，颗粒的改性效果好且稳定。但是采颗粒表面包覆完整，颗粒的改性效果好且稳定。但是采用该方法改性后的粉体如果要在干态下使用，还需要进用该方法改性后的粉体如果要在干态下使用，还需要进行干燥后处理，工艺复杂，成本高较高。行干燥后处理，工艺复杂，成本高较高。（3）气相法改性）气相法改性 气相法改性是指将改性剂汽化以后与固体颗粒表气相法改性是指将改性剂汽化以后与固体颗粒

6、表面进行接触，在其表面发生化学反应或物理结合而吸面进行接触，在其表面发生化学反应或物理结合而吸附在颗粒表面，达到对颗粒进行表面改性处理的方法。附在颗粒表面，达到对颗粒进行表面改性处理的方法。在该方法中由于要将改性剂汽化，一般局限于一些低在该方法中由于要将改性剂汽化，一般局限于一些低分子量、低沸点的改性剂。分子量、低沸点的改性剂。目前干法表面改性设备主要有高速加热目前干法表面改性设备主要有高速加热式混合机、式混合机、SLG型连续式粉体表面改性机、型连续式粉体表面改性机、PSC型连续式粉体表面改性机、高速气流冲型连续式粉体表面改性机、高速气流冲击式粉体表面改性机（击式粉体表面改性机（Hybridi

7、zation）和流）和流化床式粉体表面改性机。化床式粉体表面改性机。干法表面改性设备干法表面改性设备图图1 高速加热式混合机高速加热式混合机1 机座机座 2 电机电机 3 气缸气缸 4 折流板折流板 5 锅盖锅盖 6 搅拌叶轮搅拌叶轮 7 夹套夹套 8 卸料装置卸料装置（1）高速加热式混合机）高速加热式混合机（2）SLG型粉体表面改性机型粉体表面改性机 图图2 SLG型连续粉体表面改性机的结构示意图型连续粉体表面改性机的结构示意图1 温度计温度计 2 出料口出料口 3 进风口进风口 4 风管风管 5 主机主机 6 进料口进料口 7 计量泵计量泵 8 喂料机喂料机（3）PSC型粉体表面改性机型粉

8、体表面改性机 图图3 PSC型粉体表面改性机的结构示意图型粉体表面改性机的结构示意图1 改性剂室改性剂室 2 原料仓原料仓 3 螺旋给料器螺旋给料器 4 雾化室雾化室 5 改性处理仓改性处理仓 6 主轴主轴 7 搅拌棒搅拌棒 8 冲击锤冲击锤 9螺旋输送机螺旋输送机 10 气流输送管气流输送管 11 成品仓成品仓 12 脉动式吸尘器脉动式吸尘器 13 排气管排气管 14 排风扇排风扇（4）高速气流冲击式粉体表面改性机）高速气流冲击式粉体表面改性机 图图4 HYB主机的结构示意图主机的结构示意图（5）流化床式粉体表面改性机）流化床式粉体表面改性机 图图5 不同形式的流化床不同形式的流化床(a)顶

9、喷式顶喷式 (b)底喷式底喷式 (c)Wurster式式 (d)侧喷旋转式侧喷旋转式2)表面改性的分类 包覆处理改性 表面化学包覆 沉淀反应包膜 胶囊化处理 机械化学改性，等v 包覆处理改性 包覆也称涂敷，利用有机高聚物或树脂等对粉体表面进行“包覆”以达到改善粉体表面性能的方法 影响因素：颗粒的形状 比表面积 孔隙率 涂覆剂的种类 涂敷处理工艺，等v 沉淀反应改性 利用化学沉淀反应并将生成物沉积在矿粒表面形成一层或多层“改性层”的方法称沉淀反应改性。影响因素 浆液的pH、浓度 反应温度和反应时间 颗粒的粒度、形状及后续处理工序，等pH、温度是沉淀反应改性最重要的控制因素。v 表面化学包覆 利用

10、表面化学方法，如有机物分子中的官能团(游离基反应、鳌合反应、溶胶吸附以及偶联剂)在无机矿粒（填料或颜料）表面的吸附或化学反应对颗粒表面进行局部包覆使颗粒表面有机化而达到表面改性的方法，它是无机填料或颜料的主要表面改性处理方法。常用改性剂 偶联剂 最常用的矿物表面改性剂 高级脂肪酸及其盐 适用于表面含金属活性粒子的矿物 不饱和有机酸和有机硅，等v 机械化学改性 机械化学改性是利用超细粉碎及其它强烈机械力作用有目的地对矿物表面进行激活，在一定程度上改变矿粒表面的晶体结构、溶解性能（表面无定型化）、化学吸附和反应活性（增加表面活性点或活性基团）等机械化学改性既是一种独立改性方法，也可视为实现表面化学

11、改性、接枝改性等的促进手段机械化学改性的含义 利用矿物超细粉碎过程中机械应力的作用激 活矿物表面，使表面晶体结构与物理化学性 质发生变化，实现改性，满足应用需要 利用机械应力对表面的激活和由此产生的离 子和游离基，引发单体烯烃类有机物聚合，或使偶联剂等表面改性高效反应附着而实现 改性v 胶囊化处理 胶囊化改性是在颗粒表面覆盖均质而且有一定厚度薄膜的一种表面化学改性方法。主要方法：化学方法 物理化学方法 机械物理方法v 其它表面改性方法 接枝改性 酸碱处理 化学气相沉淀（CVD）物理沉淀（PVD），等7.3 表面改性剂及作用1)偶联剂及其作用机理偶联剂偶联剂的作用(functions of co

12、upling agent)：在两相界面形成化学键化学键，大幅度提高界面粘接强度 改善了界面对应力的传递应力的传递效果 提供了一个可塑界面层可塑界面层，可部分消除界面残余应力 提供了一个防水层防水层，保护了界面，阻止了脱粘和腐蚀的发生偶联剂对不同复合体系具有较强的选择性偶联作用示意图 v 作用机理 界面扩散理论 表面能理论界面扩散理论对矿物进行改性处理时，偶联剂的亲无机端应与填料表面以化学键结合；而偶联剂的亲有机端应含有较长的柔软碳氢链段，能溶解、扩散于树脂的界面区域，与树脂大分子链发生纠缠或形成化学键，以形成柔性的有利于应力松弛的界面层，提高吸收和分散冲击能，使复合材料具有更好的抗冲击性能。表

13、面能理论偶联剂和树脂基体相匹配时，树脂液就能润湿基质，这是制备性能良好复合材料最基本的热力学条件。v 硅烷偶联剂 硅烷偶联剂的通式 RSiX3 R与聚合物分子有亲和力或反应能力 的有机官能团，如氨基、琉基、乙 烯基、环氧基和酰氧基等 X可水解的烷氧基和氯离子硅烷偶联剂可用于许多种矿物及填料的表面改性硅烷偶联剂可用于许多种矿物及填料的表面改性处理处理,其中用于酸性矿物其中用于酸性矿物(石英、高岭石和硅灰石石英、高岭石和硅灰石等等)效果最佳。效果最佳。水解反应是硅烷偶联剂偶联作用的前提水解反应是硅烷偶联剂偶联作用的前提,在使用在使用时常用水配成硅烷溶液使用时常用水配成硅烷溶液使用,大部分硅烷经水解

14、大部分硅烷经水解后都具有良好的可溶性。后都具有良好的可溶性。亲水基的性质 硅烷偶联剂亲水基也称水解性基团，遇水可分解成活性硅醇(Si-OH)，通过硅醇和无机矿物表面反应，形成化学结合或吸附于矿物表面 X为OCH3和OC2H5，水解速度缓慢，产物 醇为中性物质，用水介质进行表面改性。X为OC2H4OCH3基团，不仅保留水解性，还 能提高水溶性、亲水性，应用更为方便硅烷偶联剂与无机填料表面的作用硅烷偶联剂在无机填料表面的作用 偶偶联联剂剂的的功功能能：（a）有机硅烷水解形成硅醇；（b）硅醇的羟基与玻璃表面之间的氢键合；（c）结在玻璃表面的聚硅氧烷；（d）与聚合物 反应的官能R基团作用方式：包括化学

15、键、氢键和物理吸附作用 作用过程：硅烷偶联剂接触空气中的水分发生水解后，与无机填料表面的羟基形成氢键，再通过加热干燥发生脱水反应形成部分共价键，使无级填料表面被硅烷所覆盖。v 钛酸脂偶联剂 通式：(RO)M Ti-(OX-R-Y)N R短碳链的烷基 (RO)M偶联剂和矿物表面相结合基团 M该基团数，1M4 Ti偶联剂分子的核心 TiO钛酸酯的有机骨架，起脂基和烷基 转移反应X和分子核心钛相结合的基团，X 代表C、N、P、S等元素具体有焦磷酸酯、亚磷 酸酯、羟基、磺酸基，氨基等。R长碳链烷基，碳数常为12-18。作用：和聚合物的链发生缠绕，借助分子间的力结 合在一起，起传递应力作用，提高冲击强度

16、剪切强度和伸长率。改变矿物表面能，降低体系粘度，使高充填 聚合物也能显示出较好的熔融流动性改性剂与矿物表面的相互作用改性剂与矿物表面的相互作用硅烷偶联剂硅烷偶联剂 对硅烷偶联剂与无机矿物间作用的解释主要有对硅烷偶联剂与无机矿物间作用的解释主要有化学反应、化学反应、物理吸附、氢键作用和可逆平衡等理论物理吸附、氢键作用和可逆平衡等理论,至今尚未形成定至今尚未形成定论论,综合各种观点提出的共价键吸附机理比较符合实际。综合各种观点提出的共价键吸附机理比较符合实际。按按共价键理论共价键理论,硅烷偶联剂与矿物间的作用可表述为下列过程硅烷偶联剂与矿物间的作用可表述为下列过程:(1)硅烷分子接触水分硅烷分子

17、接触水分,发生水解反应发生水解反应;(2)硅烷分子间缩聚成硅烷分子间缩聚成低聚物低聚物;(3)硅烷水解物与矿物表面羟基缩合、脱水硅烷水解物与矿物表面羟基缩合、脱水,低聚物和低聚物和矿物表面羟基形成氢键矿物表面羟基形成氢键;(4)脱水反应发生脱水反应发生,氢键转化为共价键。氢键转化为共价键。经上述反应过程经上述反应过程,矿物表面最终被矿物表面最终被-R所覆盖所覆盖,形成界面区域。形成界面区域。硅烷偶联剂与玻纤表面形成化学键已经采用硅烷偶联剂与玻纤表面形成化学键已经采用红外光谱和气相色谱手段证实。研究还表明红外光谱和气相色谱手段证实。研究还表明,附附着在矿物表面的硅烷偶联剂着在矿物表面的硅烷偶联剂

18、不是简单的单分子层不是简单的单分子层结构结构,而是以而是以复杂的多分子层结构存在复杂的多分子层结构存在,含有化学含有化学键合的硅烷低聚物和化学吸附、物理吸附的硅烷键合的硅烷低聚物和化学吸附、物理吸附的硅烷低聚体或硅烷分子低聚体或硅烷分子,其中最内层为化学键合层其中最内层为化学键合层,中中间层为化学吸附层间层为化学吸附层,最外层为物理吸附层。最外层为物理吸附层。改性矿物填料与有机基体之间的相互作用改性矿物填料与有机基体之间的相互作用解释改性矿物填料与有机基体之间的界面结合状态有多种解释改性矿物填料与有机基体之间的界面结合状态有多种理论理论,最典型的包括最典型的包括化学键理论化学键理论,可变形层理

19、论可变形层理论,约束层理约束层理论和浸湿效应理论论和浸湿效应理论等。偶联剂对玻璃纤维表面处理的成功等。偶联剂对玻璃纤维表面处理的成功使化学键理论在目前最为盛。使化学键理论在目前最为盛。化学键理论认为化学键理论认为,偶联剂分子结构中存在两种性质的官能偶联剂分子结构中存在两种性质的官能团团,一种官能团与矿物等无机填料表面的极性基团反应一种官能团与矿物等无机填料表面的极性基团反应,另一种官能团则能与有机物反应另一种官能团则能与有机物反应,因而偶联剂可将填料和因而偶联剂可将填料和有机基体结合在一起并增强复合材料的力学性能。有机基体结合在一起并增强复合材料的力学性能。v高级脂肪酸及其盐 结构通式：RCO

20、OH 为阴离子表面活性剂，其结构和聚合物分子结构相似，与聚合物基料有一定的相容性。分子一端为羧基，可与无机填料或颜料表面发生物理、化学吸附作用，另一端为长链烷基（C16-C18）2)有机酸及其盐类改性剂作用：用高级脂肪酸及其盐(如硬脂酸)处理无机填料 或颜料，有一定的表面处理效果 可改善无机填料或颜料与高聚物基料的亲和性，提高其在高聚物基料中的分散度。本身具有润滑作用，可使复合体系内摩擦力减 小，改善复合体系的流动性能。不饱和有机酸作为无机填料的表面改性剂带有一个或多个不饱和双键及一个或多个羟基，碳原子数一般在10个以下。酸性越强，越容易形成离子键。v 不饱和有机酸v 改性原理 利用无机化合物

21、在颗粒表面进行沉淀反应，形成一层或多层“包覆”或“包膜”，以达改善粉体表面性质，如光泽、着色力、遮盖力、保色性、耐侯性、耐热性等目的的表面处理方法。3)沉淀反应改性v 改性过程 在分散的粉体水浆液中加入所需的改性（处理）剂，在适当的pH和温度下，使无机改性剂以氢氧化物或水合氧化物的形式均匀沉淀在颗粒表面，形成一层或多层包覆层。经过洗涤、脱水、干燥、焙烧等工序使包覆层牢固固定在颗粒表面，达到改进粉体表面性能的目的。以钛盐、氢氟酸、硼酸为原料采用液相沉积法制备TiO2薄膜“工艺流程如下图所示高岭土颗粒表面包覆二氧化钛膜工艺高岭土颗粒表面包覆二氧化钛膜工艺表面纳米碳酸钙包覆改性的硅灰石表面纳米碳酸钙

22、包覆改性的硅灰石 改性效果评价改性效果评价 粉体表面改性是一项涉及众多学科的交叉学科领域。粉体表面改性是一项涉及众多学科的交叉学科领域。表面改性效果或改性产品的表征方法尚未完善和规范。表面改性效果或改性产品的表征方法尚未完善和规范。目前的表征方法大体上可分为直接法和间接法。目前的表征方法大体上可分为直接法和间接法。l 直接法直接法：表面性质的变化来评价：表面性质的变化来评价l 间接法间接法：改性后粉体的实际应用效果（填充力学性能）：改性后粉体的实际应用效果（填充力学性能）疏水性能：疏水性能：润湿接触角、活化指数润湿接触角、活化指数相容性：相容性：液体中的分散性、稳定性、体系粘度液体中的分散性、

23、稳定性、体系粘度粒度分布、颗粒形貌粒度分布、颗粒形貌表面成份结构：表面成份结构：XPS、FTIR、AFM、EDX、TG其它：其它：电、热、阻燃、抗菌、吸波、吸附电、热、阻燃、抗菌、吸波、吸附 用于用于高聚物基复合材料填料高聚物基复合材料填料的表面改性效果，可以通的表面改性效果，可以通过检测填料改性前后填充的高聚物复合材料的过检测填料改性前后填充的高聚物复合材料的力学性能力学性能来来评价；用于评价；用于电缆绝缘填料电缆绝缘填料的煅烧高岭土改性效果，可用改的煅烧高岭土改性效果，可用改性前后填充绝缘材料的性前后填充绝缘材料的体积电阻率以及拉伸强度、断裂伸体积电阻率以及拉伸强度、断裂伸长率等性能来评价

24、长率等性能来评价；用于；用于抗菌目的的粉体的改性抗菌目的的粉体的改性效果，可效果，可用其用其抗菌性能检测结果抗菌性能检测结果来评价；对于颜料的表面改性可以来评价；对于颜料的表面改性可以通过其遮盖力、着色率、色差、分散稳定性等检测结果来通过其遮盖力、着色率、色差、分散稳定性等检测结果来评价；对于催化剂的表面改性可以通过其催化性能来评价。评价；对于催化剂的表面改性可以通过其催化性能来评价。由于粉体表面改性的目的性和专业性很强，间接评价法非由于粉体表面改性的目的性和专业性很强，间接评价法非常重要，是评价表面改性粉体应用价值的主要依据。常重要，是评价表面改性粉体应用价值的主要依据。粉体表面改性技术的发

25、展趋势（1）表面改性工艺与设备。发展适用性广、分散性能好、粉体与表面改性剂的作用机会均等、表面改性剂包覆均匀、改性温度和停留时间可调、单位产品能耗和磨耗应较低、无粉尘污染的先进工艺与装备集成，并在此基础上采用先进计算机技术和人工智能技术对主要工艺参数和改性剂用量进行在线自动调控，以实现表面改性剂在颗粒表面的单分子层吸附、减少改性剂用量、稳定产品质量和方便操作。（2）表面改性剂。）表面改性剂。在现有表面改性剂的基础上、在现有表面改性剂的基础上、采用先进技术降低生产成本，尤其是各种偶联剂的采用先进技术降低生产成本，尤其是各种偶联剂的成本；同时采用先进化学、高分子、生化和化工科成本；同时采用先进化学

26、高分子、生化和化工科学技术和计算机技术，研发应用性能好、成本低、学技术和计算机技术，研发应用性能好、成本低、在某些应用领域有专门性能或特殊功能并能与粉体在某些应用领域有专门性能或特殊功能并能与粉体表面和基质材料形成牢固作用的新型表面改性剂。表面和基质材料形成牢固作用的新型表面改性剂。（3）粉体表面改性）粉体表面改性“软技术软技术”。在多学科综合的基在多学科综合的基础上，根据目的材料的性能要求选择粉体材料和础上，根据目的材料的性能要求选择粉体材料和“设设计计”粉体表面粉体表面；运用现代科学技术，特别是先进计算；运用现代科学技术，特别是先进计算方法、方法、计算技术以及智能技术辅助设计粉体表面改性

27、计算技术以及智能技术辅助设计粉体表面改性工艺和改性剂配方工艺和改性剂配方，以，以减少实验室工艺和配方试验的减少实验室工艺和配方试验的工作量工作量，提高表面改性工艺和改性剂配方的科学合理，提高表面改性工艺和改性剂配方的科学合理性，达到最佳的应用性能和应用效果。性，达到最佳的应用性能和应用效果。（4）粉体表面改性表征与评价方法的规范粉体表面改性表征与评价方法的规范。将科学。将科学规范表面改性产品的直接表征和测试方法；应用以规范表面改性产品的直接表征和测试方法；应用以有的相关国家或行业标准根据表面改性的目的和用有的相关国家或行业标准根据表面改性的目的和用途建立评价指标或评价标准和评价方法。途建立评价指标或评价标准和评价方法。
