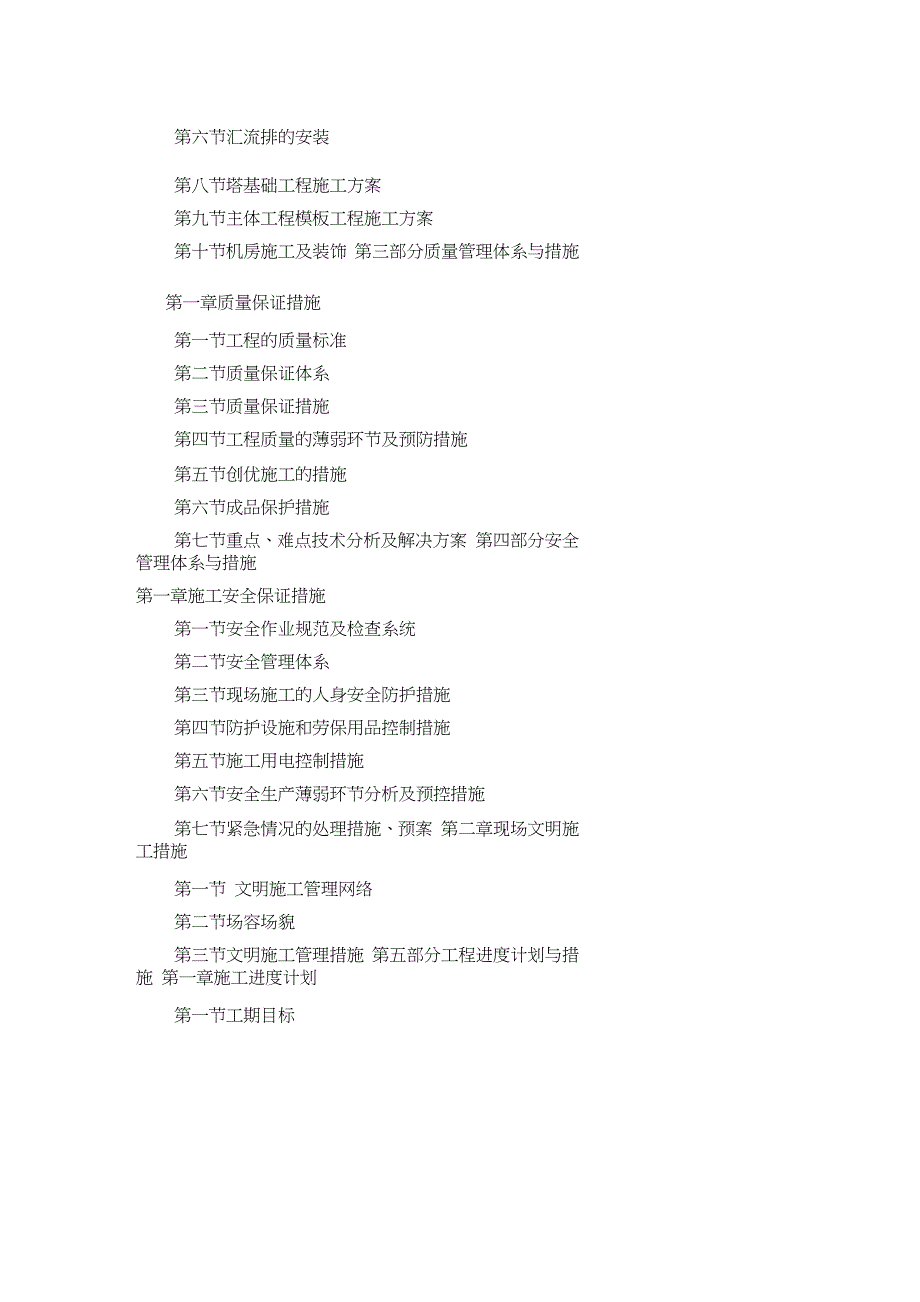

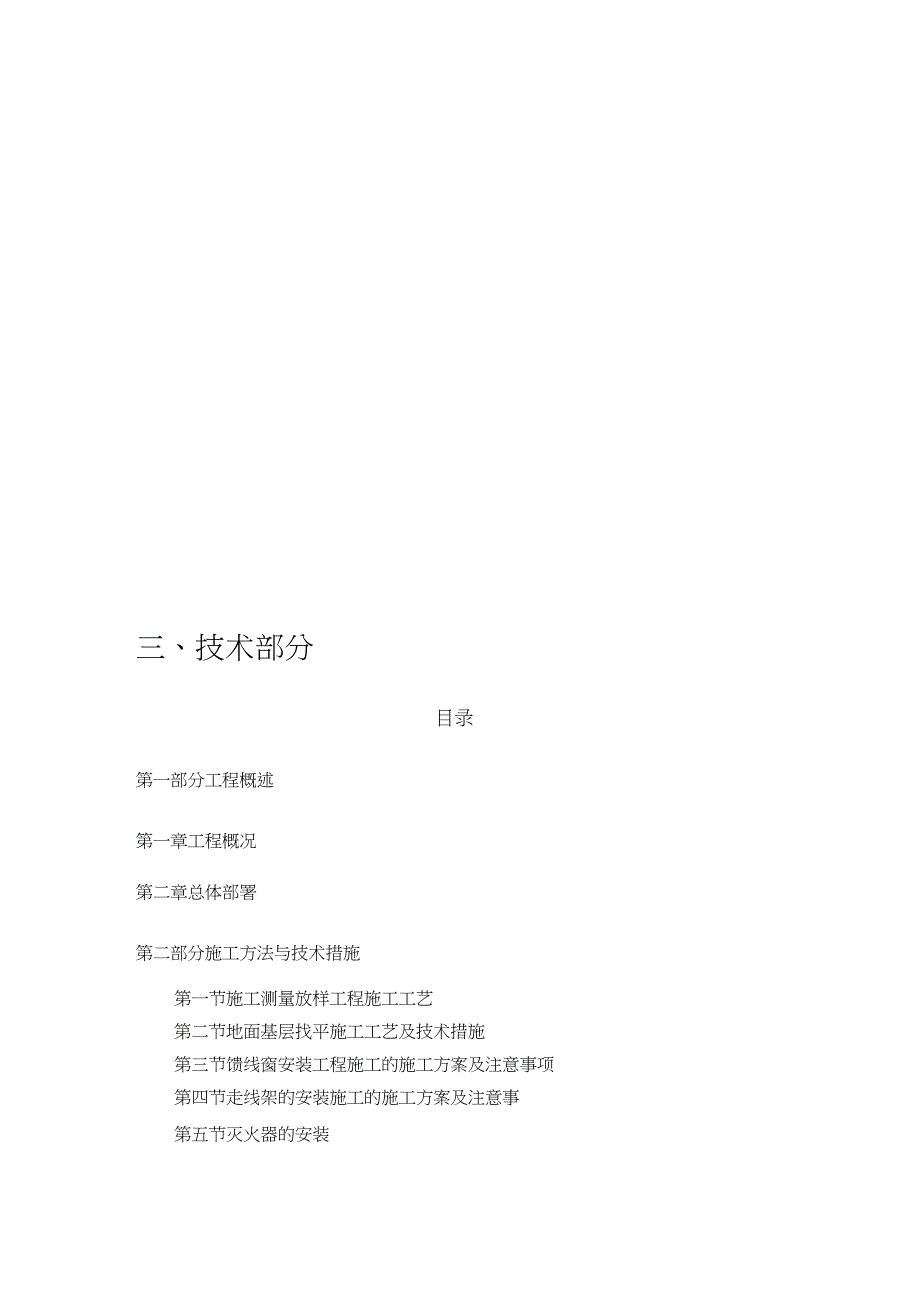

1、三、技术部分目录第一部分工程概述第一章工程概况第二章总体部署第二部分施工方法与技术措施第一节施工测量放样工程施工工艺第二节地面基层找平施工工艺及技术措施第三节馈线窗安装工程施工的施工方案及注意事项第四节走线架的安装施工的施工方案及注意事第五节灭火器的安装第六节汇流排的安装第八节塔基础工程施工方案第九节主体工程模板工程施工方案第十节机房施工及装饰 第三部分质量管理体系与措施第一章质量保证措施第一节工程的质量标准第二节质量保证体系第三节质量保证措施第四节工程质量的薄弱环节及预防措施第五节创优施工的措施第六节成品保护措施第七节重点、难点技术分析及解决方案 第四部分安全管理体系与措施第一章施工安全保证

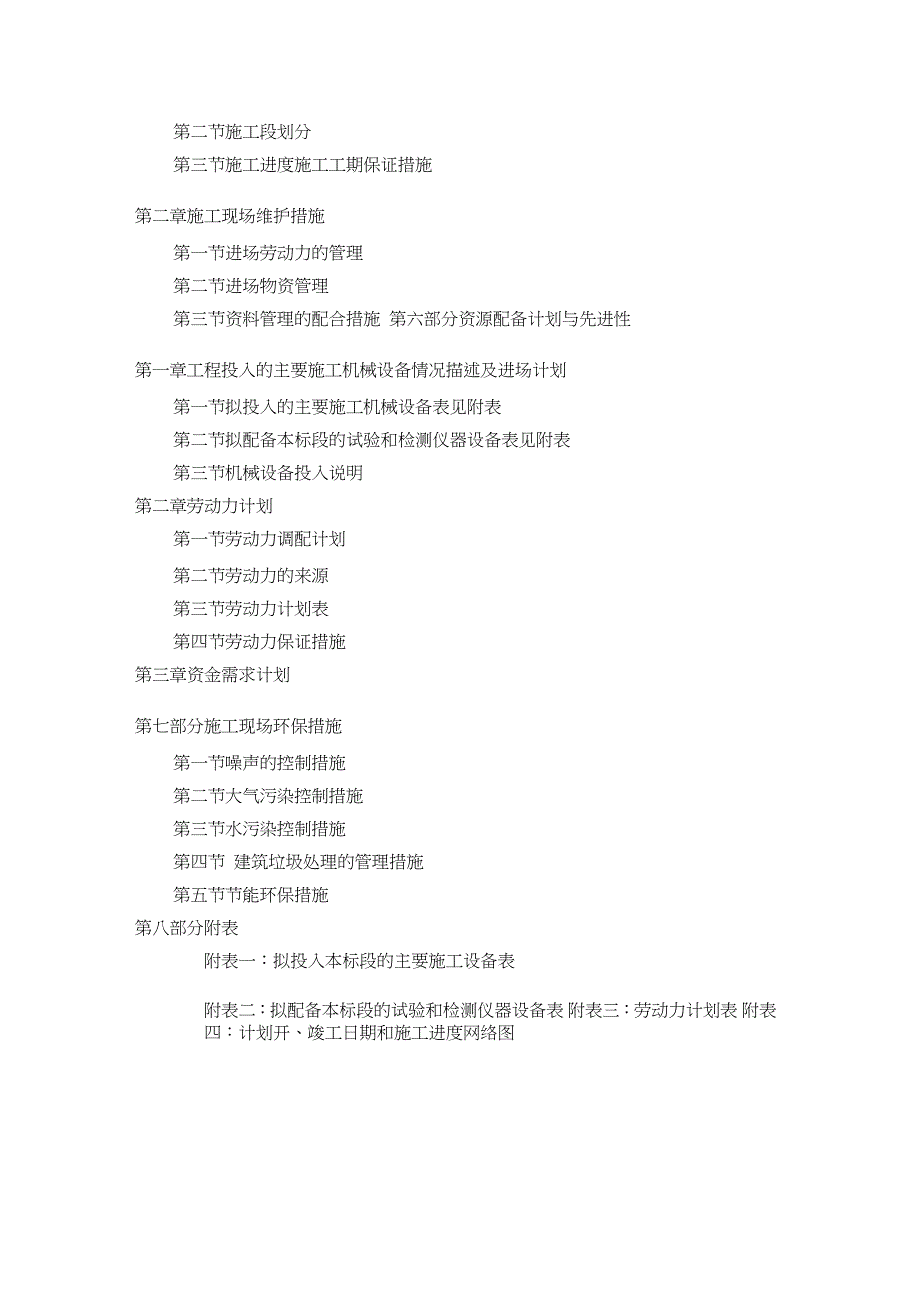

2、措施第一节安全作业规范及检查系统第二节安全管理体系第三节现场施工的人身安全防护措施第四节防护设施和劳保用品控制措施第五节施工用电控制措施第六节安全生产薄弱环节分析及预控措施第七节紧急情况的处理措施、预案 第二章现场文明施工措施第一节 文明施工管理网络第二节场容场貌第三节文明施工管理措施 第五部分工程进度计划与措施 第一章施工进度计划第一节工期目标第二节施工段划分第三节施工进度施工工期保证措施第二章施工现场维护措施第一节进场劳动力的管理第二节进场物资管理第三节资料管理的配合措施 第六部分资源配备计划与先进性第一章工程投入的主要施工机械设备情况描述及进场计划第一节拟投入的主要施工机械设备表见附表第
3、二节拟配备本标段的试验和检测仪器设备表见附表第三节机械设备投入说明第二章劳动力计划第一节劳动力调配计划第二节劳动力的来源第三节劳动力计划表第四节劳动力保证措施第三章资金需求计划第七部分施工现场环保措施第一节噪声的控制措施第二节大气污染控制措施第三节水污染控制措施第四节 建筑垃圾处理的管理措施第五节节能环保措施第八部分附表附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表 附表三：劳动力计划表 附表四：计划开、竣工日期和施工进度网络图附表五：临时用地表第一部分工程概述本施工组织设计根据中国联合网络通信有限公司重庆市分公司提供的招标文件和设计图纸：联通新建基站一一基站机
4、房、三管塔基 础、地面塔基础、H杆，三角支撑架，仿生树及灯杆塔等工程设计图情况，招标人对本工程要求和我公司综合实力进行编制。第一章工程概况1、工程名称：2012中国联通重庆移动网配套扩容工程 （第一期） 土建施工2、工程位置：重庆地区3、建设单位：中国联合网络通信有限公司重庆市分公司5、设计单位：重庆市电信规划设计院有限公司6、质量标准：达到国家现行有关施工质量验收规范要求，并达 到合格标准。7、编制依据1、中国联合网络通信有限公司重庆市分公司提供的 2012中国联通重庆移动网配套扩容工程（第一期）土建施工招标文件。2、招标文件中的图纸：联通新建基站一一基站机房、三管塔基础、地面塔基础、H杆，
5、三角支撑架，仿生树及灯杆塔等工程设计图3、砼接结构工程施工及验收规范 GB50204-20024、砌体工程施工及验收规范 GB50203 20115、屋面工程质量验收规范GB50207 20026、 建筑地面工程施工质量验收规范GB50209 20107、 建筑装饰装修工程质量验收规范GB50210 20018、 建筑给水排水及采暖工程施工质量验收规范GB5032429、 建筑电气工程施工质量验收规范GB50303 200210、 建筑工程施工质量验收统一标准GB50300 200111、 混凝土结构施工图平面整体表示方法00G10112、建筑桩基技术规范JGJ94-9413、钢结构设计规范(
6、GB50017-2003 )14、建筑结构荷载规范(GB50009-200115、高耸结构设计规范(GB50135-2006 )16、建筑抗震设计规范(GB50011-2001 )17、移动通信工程钢塔桅结构设计规范(YD/T5131-2005 )18、钢结构工程质量检验评定标准(GB50205-2001)19、建筑结构可靠度设计统一标准(GB50028-2001)20、建筑安全技术规程21、其它现行国家有关施工及验收规范。22、我公司现有经济、技术综合实力情况。第二章总体部署一、施工准备计划1、进场条件甲方应提供临时施工用电、用水接驳口，确保顺利施工。场地移交，准备好仓库等用房。设计图纸会审
7、完毕。施工交底完毕。2、施工准备一个工程项目要想能够正常顺利地施工， 施工现场就必须具备一 定的条件。现场施工准备分内业与资料准备和外业与物质准备两大部 分。2.1施工准备的原则（1 ）前期管理的内容1 ）施工图的管理；2 ）施工组织设计；3 ）材料供应计划的制定；4）项目控制主要文件的收集、整理;5）外业与物质准备；6）工程组织规范条例的整理。（2）施工准备原则1 ）超前原则：对于新建工程准备工作应在结构施工前期开始着手；2 ）关联原则：准备工作不仅需要详细了解工程本身的设计要求， 而且要了解与之关联的结构、安装工程的设计要求及其施工情况；3）覆盖原则：准备的工作应覆盖工程管理的各个方面，
8、包括技术、 经济、材料、机具、人员组织、现场条件等等，不留缺口；4）贯穿原则：准备工作不仅做在施工前，而且要贯穿施工全过程。2.2内业与资料准备（1）研究设计图纸，讨论其施工方案可行性。（2 ）根据图纸，核对现场尺寸。差别大者应通知总承包方及设 计单位。差别不大者可作特别记录及时调整。（3）计算工程量。按区域、工种、项目计算工程量。（4）编制施工成本预算。在计算工程量的基础上，参照施工定 额，按区域、工种、项目确定工料消耗。（5）编制施工组织设计。根据本工程设计特点和现场条件及所在地区技术经济条件，编制施工组织设计。（6）编制材料计划。根据进度计划和工程量表，按材料品种、 规格编制其需用量和需
9、要时间的计划。（7 ）进行计划与技术交底。2.3外业与物质准备（1）复核结构施工尺寸，确定基准线。（2）清理影响施工的障碍物。（3）落实施工队伍，选择专业人员，如现场仓管、现场采购人 员等。（4）根据工程需要准备施工工具及设备，特别注意做好临时电 路和消防器材的准备工作。（5）落实材料供应。通知材料及人员进场（包括材料到达现场 时间）。（6）熟悉及完善现场环境，工人进场施工前，工地要实现“四 通”。1）水通：现场供水要满足生活、施工及消防需要。2 ）电通：现场供电的电压及功率要满足现场施工需要，并要了 解当地供电正常情况，必要时须准备发电机组。3）路通：现场道路尽量能使运输材料汽车直接到达门口
10、减少二次转运费用4）通讯通：设办公电话能满足工地生活和与外界联系。（7）在工人进场施工以前，工地现场要准备好下列场地：1 ）现场办公场地（办公室要备工伤用药包，并放置在明显地方）；2）现场仓库或材料堆放场地；3）现场半成品临时加工场地；4）材料二次运输临时堆放场地。（8）在工人进场施工以前，需熟悉社会环境：1）火警电话号码（并写在明显地方）；2） 公安电话及其它治安联防单位电话号码（并写在明显地方）；3）医院急救电话（并写在明显地方）；4）业主、总承包单位及各分包单位电话；5）经常性的材料供应商电话、地址。（9）在工人进场施工以前，办理下列手续：1）税务登记；2）银行开户；3）工程保险；a.
11、 工程一切险；b. 第三者意外险;c. 员工人身保险。4）附属批文。完成有关报批手续；5 ）施工人员现场暂住手续（需暂住现场人员）；2.4主要准备工作完成时间及负责人（见下表）编号准备工作完成时间负责人1会审图纸开工前技术负责人及项目工程师2编制施工组织设计开工前技术负责人3材料采购进场计划开工前材料员4机具进场计划开工前施工员5技术父底开工时技术负责人及施工员6现场清理开工前施工负责人及施工员7测量定线开工前施工员8组织人员进场开工前3天项目经理9临时水电施工准备开工前水电班10临时设施开工前施工负责人11“四通”开工前项目经理及发包人12后勤保障开工前行政后勤组13与发包方接洽开工前项目经
12、理14质量安全三级教育开工前公司、技术负责人、施工员15保安措施开工前安全员二、现场施工部署及技术交底1、施工部署1.1为确保本工程工期、质量以及安全生产、文明施工、环境保 护的总体目标的实现，我公司将采取半军事化、现代化管理手段进行 全方位的管理，施工中使用现代化的施工机具、 先进的施工工艺和方 法，加大技术工人的投入，遇有特殊情况时听从发包人指挥。加强指 挥调度，协调施工生产，加强成品保护，采取项目经理T技术负责人T班组长T生产工人的纵向直线式管理形式，统一指挥、分级管理、责任到人1.2根据本工程的特点和工期要求，本工程采用“同步、流水、 立体交叉作业”的方式进行施工，合理组织施工，避免出
13、现二次污染 及损坏。2、关键施工技术交底施工管理人员在掌握了全盘施工资料后，按照施工内容进行人员 部署，划分各工序的职责范围，选择有技术、有经验责任心强的人作 为各工种的负责人，施工展开后，施工管理人员应该直接抓各工种的 负责人，各工种负责人承担各工序的所有责任， 召集各工序施工骨干 人员进行技术交底，交代注意事项，对一些图纸上技术要求高或者需 要特殊处理的部位，应做明确指示，遇到一些施工人员不熟悉或未干 过的新工艺、新方法，应提前交代工艺的技术规范资料，以做实施依 据并共同研究出施工方案，使工程顺利进行。3、施工资源部署3.1直属队伍承担施工工程任务我们将在整个公司范围内调配一个有类似施工经
14、验的施工队伍 给本工程，他们作风硬、技术精湛、责任心强，他们的加入将为本工 程确保各项管理目标提供了强有力的保证及支持。 拟派一位有类似施 工经验的项目经理，有丰富的工程组织实施能力，首先是对各分项工 程、施工现场管理、材料性能等方面有较深造诣，更重要的是这支队 伍从项目经理、设计、各工班长、技师、技工均是并肩工作的完全一 体的“精良团队”，彼此间相互了解、配合默契，施工管理上得心应 手，对进行工序质量管理和抢工期、保工艺提供了最基本的条件。3.2、拟于本工程采用的施工机械设备是先进设备只有采用先进的施工机械设备，才能保证有较高的工艺品质，才 能省时省工。见附表3.3、有效地控制各种材料供应期
15、材料供应部门拥有广泛的业务网络及丰富的材料采购经验，结合设计图纸，决定在施工现场尽量采用半成品施工以减少原材料堆放及 加工所占场地面积，以利各专业交叉施工，确保工期。3.4、施工班组实施综合效益管理对施工班组的管理，我们坚持面向客户的“信誉至上、质量第一” 的管理宗旨。对工作班组采用工作与效益全方位相结合的方法来管理 监控，从而达到保质量、高工效、合理节材、文明施工的管理效果。三、施工程序总体设想我们将以优质、高速、安全、文明为施工宗旨，本着对业主高度 负责的态度，按合同控制工期进行合理安排部署，使施工忙而不乱、 成本最低、效率最高、质量最好，达到施工质量。同时在施工中，我 公司将从甲方整体利
16、益出发，积极与质量监督部门、监理单位配合, 协调好内外关系及地盘管理，通过有效地对工序、材料、人员进行控 制，不仅保证工程质量，而且保证安全文明施工。通过有效的环保措 施使声、光、尘污染得到有效控制，创建安全文明施工工地。对整个 工程，我们将：1、科学划分施工作业段，每个作业段既相对独立又相互搭接， 交叉作业、流水施工。2、工程开工前，提前对工人进行工程质量要求和安全文明施工 岗前培训；每道工序施工前，以图、表等书面形式向施工班组进行技 术交底，并作详细解释，将设计图、施工方法等内容清楚地传达到施 工人员手中；工序交接以书面形式进行；严格执行现场巡查制度和现 场技术员全过程监控重要工序施工的制
17、度。3、筹备成立“交叉作业协调办公室”，邀请各专业公司参加，努 力起到主协调作用。4、科学合理的安排材料供应计划，既不影响进度又不占用大额 资金。5、与各专业队共同建立成品保护制度，统一成品保护标志并全 场挂牌。6、利用社会资源为工人后勤工作生活提供保障。7、储备充足的工人资源作后备力量，可随时调用。8、成立设计技术部现场办公，负责深入设计的工作和指导现场 施工。9、建立与质量标准挂钩的奖罚制度，管理人员分层分段管理。 各段施工班组挂牌施工，责任明确分区，奖罚分明，严格执行。10、利用监理公司的质量监理权威性加强质量管理。11、准备充足的流动资金以应付业主进度款不能及时到位时， 程能依计划进行
18、12、利用专业厂商和专业队伍参与施工。第二部分施工方法与技术措施基站的施工具体可分为以下八个阶段，即：灌注桩施工阶段-土方施工阶段-垫层施工阶段-承台阶段一一 柱、梁阶段一一现浇 板阶段一一砌体阶段一一安装装饰阶段一一主体竣工阶段。根据本工程的实际情况，进行流水作业，按照工程合同的工期目标完成任务 主要部分、 主要部分、分项工程施工方案 施工段的划分 为了科学 合理的组织施工，本工程分为三个施工阶段：第一个阶段为：塔基，第二个阶段为：机房，第三个阶段为：安装。进行流水作业， 左右交叉、水平错位施工。第一节施工测量放样工程施工工艺施工人员于施工前，由施工技术人员现场进行技术交底， 依据设计图
19、纸用墨线划出施工范围的位置，经技术人员勘查无误后，方可进行施 工，一切尺寸准确性以图纸设计为准。第二节地面基层找平施工工艺及技术措施1材料及其运输储存1.1宜采用425以上硅酸盐水泥、普通硅酸盐水泥，应满足国家标准GB175-92 以及CECS40: 92的要求;1.2砂、石或其它骨料应满足国家标准 CECS40: 92的要求；1.3外加剂的制作和使用应符合国家标准 GB8076的要求；1.4入库水泥应按品种、标号、出厂日期分别堆放，并树立标志, 做到先到先用，防止混掺使用，水泥仓库应尽量封闭，包装水泥存放 时，应垫起离地约30MM，离墙也应30MM 以上；1.5搅拌混凝土或水泥砂浆应使用洁净
20、的生活用水。2施工准备2.1根据混凝土或水泥砂浆的设计标号，计算其设计配合比，然 后根据实际使用的砂、石或其它骨料的含水率确定混凝土和水泥沙浆 的施工配合比；2.2施工时保护好地漏、出水口等部位，安放好临时堵头，以防 灌入浆液杂物造成堵塞。2.3办好作业层的结构隐蔽验收手续；2.4根据施工图，计算材料用量，按施工进度计划组织好材料的 到场时间，保证施工连续稳定；2.5根据施工要求，在施工现场设置配电箱，为施工人员配备足 够的移动电箱、移动照明设备和施工机械；2.6对施工班组进行技术交底和安全交底，使工人明确施工范 围、工艺要求、质量标准。3混凝土或水泥砂浆搅拌3.1搅拌混凝土或水泥砂浆前，加水
21、空转数分钟，将积水倒尽， 使拌筒充分湿润，搅拌第一盘混凝土时，考虑到筒壁上砂浆损失，石 子用量应按配合比规定减半；3.2搅拌好的混凝土或水泥砂浆应基本卸尽，在全部混凝土或水 泥砂浆卸出之前不得再投入拌和料，严禁边进料边出料；3.3严格控制水灰比或坍落度，未经试验人员同意不得随意加减 用水量；3.4加料顺序依次为水、石、砂，每盘装料数量不得超过搅拌筒 标准容量的10% ;3.5从全部原料投入搅拌筒开始计算搅拌时间，搅拌时间长度应 符合相关规范最短搅拌时间的规定；3.6采用人工搅拌时，一般应用铁板或包有白铁皮的木拌板上进 行操作，拌合要先干拌均匀，再按规定用水量加水湿拌至颜色一致。 人工搅拌劳动强
22、度大，而且要求的坍落度较大，否则很难均匀，当水 灰比不变时，人工拌制要比机械搅拌多耗 10%15%的水泥。4、机房施工前首先进行地面的找平工作。5、验收第三节馈线窗安装工程施工的施工方案及注意事项1、馈线孔设计尺寸为400*400mm。2、馈线孔的位置根据机房设备的摆放及机房的门窗位置而定。3、如馈线孔开在玻璃窗上，馈线孔四周要用铝合金封条加固， 以 便安装密封板。4、馈线窗安装在馈线孔的外墙上，密封件向外安装，三个孔的密 封件安装在密封板的下面，其余安装在上面.5、安装馈线窗时，靠墙的一面离边缘 40-50mm 涂一圈玻璃胶， 安装完后在密封边缘涂一圈玻璃胶，使馈线窗和墙之间密封不漏水。第四
23、节 走线架的安装施工的施工方案及注意事项1、走线架宽400mm，室内走线架表面为静电喷塑处理，室外走 线架表面为热镀锌处理。2、走线架连接片的螺丝由内向外安装， 即螺丝帽在外边固定，所 有螺丝必须上紧。3、室内做线架安装高度距地面 2400mm，高度要高出机柜顶部 30cm,安装必须平整、牢固、美观，如机房空间太高或有吊顶，则 用地支撑固定做线架；其余用吊挂方式固定。蓄电池引线端的走线架 安装：a、靠墙引下；b、距地1m左右。4、 室内电线电缆沿墙向上布放的位置处要加装走线架，该段走线 架紧帖墙面安装。5、室内走线架定位，原则上定于设备的上方，与设备在同一垂直 面上。室内走线架所有接头处用35
24、mm 2的电线单连或20mm2的电 线双连，并与室内汇流排相连。6、室外女儿墙高度800mm 以上，则走线架安装在女儿墙下，即走线架面与女儿墙面平行，走线架位置在架高于屋面20mm。7、室外走线架用扁铁与建筑物防雷带相焊接，并用 35mm 2的电 线与室外汇流排相连，如长度小于 20m，要有两个连接点；如长度 大于20m，要有至少三个接地点。&室外走线架每段之间，必须用20mm 2的电线双连或用扁铁搭 接。第五节灭火器的安装将手提灭火器放于墙角处。第六节汇流排的安装1、每个机房安装两个汇流排，室内为 400*80*8(mm )，室外为300*80*6(mm )，每个汇流排上安装厂家按孔满直径为
25、 8mm、10mm的不锈钢螺丝，室内汇流排要求安装高度必须大于 2100mm 以上。2、室内、外汇流排直接用扁铁连接，上端与接地汇流排连接，下 端与接地极网连接。3、汇流排原则上安装在馈线窗下口，室内室外对应。4、自建站为了防盗，可不用室外汇流排接到室外汇流排上的接地 线可接到地线引出扁铁上。第七节接地规范1) 、抱杆接地抱杆的接地是采用热镀锌扁铁40*40 mm与地网中不同引出点连 接。如抱杆所在房屋的避雷带无损坏和锈蚀，且圆钢直径大于6mm，接地电阻测试小于4 Q,可将接地接搭接到房屋避雷带不同点 上。也可用热镀锌扁钢40*4 mm或12 mm镀锌圆钢接至室外接 地汇流铜排上或新建地网引出
26、热镀锌扁钢。2) 、室外走架线接地室外走架线接地可采用热镀扁钢 40*4 mm与屋顶避雷带可靠焊 接连通。前提条件是避雷带无损坏和锈蚀现象，且接地电阻测试小于4 Q,走线架与避雷带之间每隔10 15 m，做一次与避雷带就近焊 接连通。同时并安装热镀锌扁钢40*4 mm接至室外接地汇流铜排上 或新建地网引出热镀锌扁钢。3）、铁塔接地a、 从落地塔塔顶避雷针处引到铁塔两个对角塔基脚板上面，用二根40*4 mm热镀锌扁钢沿铁爬梯固定引下。其方法为：将扁钢顺爬 梯引下至第一段后，改为沿塔体主材引下搭接到塔基。用40*4 mm热镀锌扁钢将三个相邻塔基脚板水平连接，但必须埋地敷设，并可靠焊接连通。但塔基引
27、出线必须分别塔接到自建地网下。b、 从屋面塔塔顶避雷针至铁塔两个对角塔基脚板上面，沿铁爬梯 分别用二条40*4 mm的热镀锌扁钢作为雷电流引下线， 但必须与爬 梯固定。屋面相邻三个脚用40*4 mm扁铁水平连接，再由地脚板与 房屋结构柱的主筋连接，房屋四根结构柱必须与地面自建地网相连。c、屋面独杆塔雷电流引下线、机房室内、外接地汇流排接地入线 三者在地网上的搭接点相互距离不应小于 5米，不应沿建筑物侧面并 排引下，应间隔0.5m。d、三角型钢管塔，从塔顶避雷针分别引2根40*4 mm接地扁铁 到塔脚上，三塔脚基础用40*4 mm 接地扁铁水平连接，三塔脚必须 与新建地网搭接。e、机房内的防盗门
28、加固架、窗、属管路等均应作保护接地，保 护接地引线一般采用截面两根 25 mm 2的多股铜线至室内接地铜排 上。f、活动房建在地面时，应在活动房四个角用40*4 mm的热镀锌扁钢与新建地网相近点搭接。G、活动房建在租赁房屋顶时，应在活动房四角中两个对角米用 40*4 mm的热镀锌扁钢搭接在原建筑物屋面避雷带上，原避雷带电 阻值必须小于4 Q。第八节基础工程施工方案一、施工条件该工程因各站点分布比较广，站址具体位置不够明确，因此具体 的场地情况复杂程度，和交通情况施工用电用水条件亦不明确。所以施工单位需要甲方和设计单位的积及配合克服各种预知及未知的种 种困难。因地制宜、因时制宜的安排建筑材料的
29、采购、施工机具及施工人员的组织。在保证工程质量的前提下做的“节” “快” “省”。二、基础施工1、基础施工概况 一般基础混凝土为 C30 ,垫层C10。桩身 为水下 C30砼。单塔基础设1-3根 灌注桩，桩径:800-2000mm。单桩承载力设计值 1500KN 左右，单桩抗拔力 1200KN 左右。因 为本工程分布地域广，桩长根据各站址地质情况及设计承载力要求确 定桩长，桩伸入持力层一般为1000mm ,桩顶超灌长度1000mm。2、基础工程施工顺序定位灌注桩施工挖基坑砍桩头清理桩头验坑筑垫层、砌砖胎模绑扎钢筋、支木模、地脚螺栓埋设浇筑砼土方回填。2.1钻孔灌注桩施工桩基施工采用回旋钻机成孔
30、计划每站安排1台钻机进行施工， 具体步骤如下：(1 )、场地准备：根据桩基设计的平面尺寸，钻机数量以及配 合施工的其它机器等，采取搭设工作平台等施工方法。(2)、施工放样：根据塔基桩位及机房位置，以及钻孔桩布置 形式，经纬仪及钢尺放出每根桩准确位置，并做出明显标记，呈报放 样资料，并经监理工程师确认，确认无误后，打设控制桩，以便在施 工中检测，此后方可开钻施工。3、下沉埋设钢护筒：钻孔时采且钢护筒，其长度应适应钻孔地 基条件，保 证孔口不使表面水进入钻孔，并保证钻孔内的泥浆高程， 基本要求如下：护筒应 坚实，不漏水，内径应比桩径稍大，一般比 桩径宜大2030cm ;护筒底端埋置深度要求符合
31、JTJ041-89第5.2.2条第4项规定，护筒平面位置偏差一般不得大于5cm，倾 斜度的偏差不得大于1%。4、钻架是钻孔吊放钢筋笼， 灌注砼的支架， 钻机安装就位 时，应详细测量， 底座应用枕木垫实、塞紧，钻孔时保持钻机不发 生位移，倾斜和沉陷。5、泥浆根据实际情况，可以循环利用钻孔泥浆，比重，应经常 试验，对不 符合规定的泥浆，应及时按规范要求进行调整。6、钻进：开钻前检查各项准备工作，并根据地质情况选用钻头，钻进速度和泥浆；孔位必须正确，钻孔作业应连续进行，不宜中途停 钻，应经常对钻孔泥 浆进行试验，不符合要求时，及时调整；在钻 孔过程中，始终要保持孔内处既定 的水位差和泥浆浓度，以起到
32、护 壁、固壁作用，防止坍孔；在钻孔过程中，要注意钻渣的排放，不要 污染环境和河道；应加强对桩位成孔情况的检查工作因。因缺少地质资料所以在钻进的过程中必须随时注意观察地质情况，以便确定是否需要继续钻进和防止出现质量事故。7、成孔检查和清孔：在钻孔达到要求深度后，须用经监理工程师批准的方 法和仪器，对孔深、孔径、孔形和倾斜度进行检查，并 经监理工程师签认后立即 进行清孔， 清孔方法根据设计要求，钻 孔方法，机具设备等条件而定， 清孔排渣，必须保持孔内水头,防止坍孔，清孔后，检查泥浆指标，孔底沉淀厚度是否符合规范要 求，清孔时不得用加深孔底深度的方法代替清孔。8、钢筋笼制作：根据配筋图制作钢筋笼，按
33、桩孔深度分段制作。要确保钢筋的位置、间距及根数的准确。主筋的焊接应互相错开，35 倍钢筋直径区段范围内的接头数不得超过钢筋总数的一半。钢筋笼 的吊装：在钢筋笼加工场地分段制作完成并验收合格后的钢筋笼， 吊 放上平板车运至孔口，用吊机将钢筋笼吊放入孔内。两段钢筋笼连接 时采用单面焊，焊接长度为10d，主筋焊接应错开35d。9、灌注水下砼：采用直长导管法灌注水下砼，导管内径一般为30cm。浇注 时应注意导管下口至孔底的距离一般为25 40cm ,出料口必须埋在已浇筑的砼 中2m以上，并不应大于6m。首盘 封底砼应能满足导管初次埋置深度（大于1.0m ）和填充导管底部 间隙的需要；灌注砼应连续进行，
34、不得中断，并保持孔内水头，当砼面接近钢筋骨架时，宜使导管保持稍大的埋深，并放慢灌注速度，砼面进入 钢筋骨架一定深度后，应适当提升导管，使钢筋骨架在导 管下口有一定的深度；整根桩水下砼的浇筑时间保证在规定时间之内完成，要配备足够搅拌设备，必要时掺入砼外加剂以保证水下砼质 量；灌注的桩顶标高比设计预加一定的高度，一般为0.5m ;在浇染河注过程中，应将孔内溢出的泥浆引流至适当地点处理，防止污 流及周围环境。10、桩的检查：凿掉和清除桩顶砼，保证截面处的砼具有良好的 质量，然后在监理工程师在场的情况下，对每一钻孔桩的完整性利用经监理工程师同意的无破损检测法进行检验，质量达到下列要求： 强度满足设计要
35、求；无断层或夹层；凿除后的桩头应无残余松散层和薄弱砼层；外观和几何尺寸等应符合规范和设计 要求。11、在施工过程，应作好每道工序的完整记录，并及时将记录 的资料上报监理工程师审查签认。12、灌注桩的几种灌注故障及处理方法如下：(a) 导管进水原因：导管连接处密封不好；初灌量不足，未埋 住导管。 处理方法：提出导管，检查垫圈，重新设置导管；提出导 管，清除灌入的砼， 重新灌注，增加初灌量， 检查导管底口距孔底 咼度。(b) 断桩原因：砼面测量不准，导管提升过高；导管密封不好， 因漏水砼 产生严重离析。 处理方法：导管埋深要测量准确；下导管 前一定要检查好导管的密封性。(c) 导管堵塞原因：导管变
36、形或内壁有砼硬结卡住离析的粗骨料。 处理方法：用长钢筋捅；用振动棒振动导管。(d) 防止偏孔和孔斜纠偏措施：根据桥位桩，导线点以及钻孔桩布置形式，按墩台各桩坐标，利用全站仪放出每根桩准确位置，并做出明显标记，呈报放样资料，并经监理工程师签认，确认无误后，打设控制桩，以便在施工中检测，此后方可开钻施工。并在开钻 后随 时进行观测，若发现孔内偏斜，及时纠正。具体方法是，从偏 斜处开始，来回反 复“扫孔”，纠正偏斜。达到要求后继续钻进。(e) 防止塌孔的措施： 控制孔内外的水头差，保持静水压力不 小于2.5m,严禁在护筒四周堆放重物，防止机械振动而引起塌孔 严 格控制泥浆质量及浓度。(f) 防止钢筋
37、骨架上浮： 砼浇筑不当，极易造成钢筋骨架上浮， 一般可上浮20-50cm多，在施工中采取将钢筋骨架顶部与钻机机 架进行固定，防止砼灌注过程中钢筋骨架上浮。三、基础承台的施工1. 基础承台施工顺序挖基坑砍桩头清理桩头验坑筑垫层-绑扎钢筋、支木模、地脚螺 栓埋设浇筑砼土方回填。2. 土方开挖施工 定位放线确定基础开挖尺寸后进行土方开挖。 土方采用机械开挖，自卸式装 卸车运输弃置于建设单位指定的堆场。 注意在机械开挖的过程中注意桩的保护，在机械不便的施工的位置改用人工挖土。(1 )、基础开挖尺寸：按设计基础砼垫层尺寸，周边预留 300mm作施工操作面开挖基础。(2) 、基础开挖放坡：应根据具体按实际
38、情况适当确定坡度并 报请监理认可。(3) 、土方开挖至设计标高 2030cm 时复核开挖位置，确定 其正确后继续开挖至垫层底标高，及时会同建设、设计、质监部门、 监理单位验坑；签字认定后及时浇筑垫层砼封闭，防止地表水浸泡土 质发生变化。(4) 、土方开挖至设计标高后，及时浇筑砼垫层，并在基坑周边 设集水槽， 角部设300 X300 X300 (净空尺寸)的集水坑，集水坑 周边采用120厚MU10红 砖，M5水泥砂浆砌筑，基础施工期 间水坑设一台一寸水泵排水。4. 基础垫层砼施工方案基坑挖到设计标高后立即报验及时铺80厚碎石垫层再浇筑C10混凝土垫 层，采用JDY350搅拌机搅拌，平板器振捣，浇
39、筑 前做好各施工准备，材料准备； 运输采用人工手推车运输；浇筑砼 在垫层四周砌半砖胎模。5. 基础模板施工方案基础模板采用木模，模板配制根据施工现场基础的设计尺寸精心 支模，模 板要刚度强度足以承受施工荷重及混凝土侧压力，接缝严 密防止漏浆，确保基础 外观尺寸；基础上部地脚螺栓的埋设标高、 位置要符合设计要求误差不得超过规 范。为使地脚螺位置准确无误, 我们用工具式限位卡用于地脚螺栓的定位。第九节主体工程模板工程施工方案一、支模质量要求：模板及支架必须具有足够的强度、刚度和稳 定性。模板支缝不大于2.0mm 合格，1.5mm为优良。板缝用封 箱胶条封贴，避免漏 浆。柱模板基脚用1:2水泥砂浆补
40、牢，梁柱 之间的缝隙用木枋及竹胶板补牢，以防漏浆。梁柱接头应保证尺寸准确，表面平整，不显接痕。模板的实测允许偏差如表，其合格率控制在90%以上，10%以内可超过允许 值但不得超过表中偏差数值 150%。项目名称轴线位移标高截面尺寸表面平整度垂直度模 板拆除拆模顺序为后支先拆、先支后拆；先拆非承重模板、后拆承 重模板。 拆模时不要用力过猛过急，拆下来的木料要及时运走、整 理，拆钢模板要逐 块传递下来，不得抛掷，拆下后即清理干净，板 面涂脱模剂，按规格分类堆放整齐。二、钢筋工程钢筋制作：工艺流程：材质复验及焊接试验T配料T调直T除锈T断料成型T成品堆放本工程所有钢筋分类堆放， 并挂牌作好标识。进场
41、钢筋均要出具质量检验证 明书和合格证。钢 筋质量要求：钢筋的规格、形状、尺寸、数量、间距、锚固长度。接 头位置必须符合设计要求和规范规定。对焊T弯曲允许偏差值(mm ) 5 +5 +4、-5 5 6钢筋工程技术措施：钢筋保护层一般采 用高一强度标号砂浆垫块，可根据保 护层厚度进行预制，尺寸大小 为500 X500mm，选用中粗砂为骨料，并在垫块上 表面预制大于钢 筋直径的十字凹槽，在垫支钢筋时能够使垫块受力均匀，不易移动和损坏。 对钢筋要重点验收。验收重点为控制钢筋的品种、规格、 数量、绑扎牢固、 搭接长度、锚固长度等(逐根验收)，并认真填 写隐蔽工程验收单，做到万无一失。对构件交接位置，洞口
42、加强筋应 全数检查。预埋洞口必须与图纸逐一核对无误。施工时应采取支撑固定、焊接固定等方法，确保钢筋位置绑扎正确，能满足砼机械振捣，避免位置下沉、偏移、错位等现象。三、混凝土工程材料要求：选用普通硅酸盐水泥，石子选用20-40mm,其含泥量不大于1 %，砂用中粗砂，细度模数2.3-3.0mm 为宜，且含泥量不大于 3 %。配合比控制： 混凝土应按国家现行标准 普通混凝土配合比设计规程JGJ55进行配合比设计。施工时严格按照施工配合比拌制砼。 当遇到雨天或含水率在 显 著变化时，应增加检测次数，及时调整水和骨料用量比。砼应满 足设计要求的强 度等级和抗渗等级。 砼运输：砼应从搅拌机卸出以 最小的转
43、载次数从搅拌地点运至浇捣地点。混凝土浇筑：混凝土的浇筑（包括捣实），是混凝土工程施工的重要环节，它对混凝土工程的质量起着极其重要的作用。混凝土浇筑的关键是密实，要使拆 模 后的构件表面平整、光洁、尺寸准确，如出现麻面、蜂窝以及钢筋外 露现象，混凝土构件的强度和耐久性将受到不同程度的影响。浇筑前的准备工作：材料、机具、劳动力等组织安排就绪；待浇筑混凝土 层（段）的模板、钢筋及预埋等全部安装完毕。浇筑：筑混凝土间歇的最长时间应按水泥的凝结时间及混凝土硬化条件而定；浇筑过程中应安排专人观察模板、钢筋、预留孔洞、预埋件和插筋等有无移 动、变形或堵塞情况，发现问题应及时加以处理。捣实：混凝土入模时，是很
44、疏松的。内部含有大量的气泡。 而混凝土的强度、 抗 冻性、抗渗性以及耐久性等一系列性质，都与混凝土的密实程度有关， 因此必须采用适当的方法在混凝土初凝前进行捣实，以保证其密实 性。根据本工程特点，采用机械振捣捣实，应尽量增加插捣次数， 注意插匀、插 全。重点是主筋的下面、钢筋密集处、石子多的地点、 模板阴角处、钢筋与侧模 之间。浇筑过程拌和物内严禁随便加水四、混凝土养护：混凝土浇筑后 12h，进行养护工作；气温在+20摄氏度以上加强浇水养护工作，每日4次，专人负责；应保 持砼面处于湿润状态；采用覆盖草 包浇水养护。雨季采用塑料薄膜 养护；养护时间一般砼为7天。混凝土质量要求：混凝土强度评定 符
45、合GB50300-2001 施工规范验收标准；表面无蜂窝、孔洞、露筋，施工缝无灰渣等现象。五、砌体工程材料要求：水泥选用普通硅酸盐水泥，砂用中粗砂，含泥量不得大于2%。粘土砖砌筑前一天浇水湿润，一般以水浸入 砖四边，1.5cm为宜，含水率为10%-15%。工艺流程:弹线抄平 t摆砖样t立皮数杆t盘角t挂线砌砖。弹线找平先在基础用水泥砂浆或细石混凝土找平，再弹出墙身轴线、边线及门窗洞的位置，经 验线符合设计要求，办完预检手续。摆砖样：先用红砖试摆，根据实际情况调整竖直灰缝宽度。立皮数杆：每边墙每10m中间需加立一根，且保证不少于二根（二端）垫 底必须找平。每次盘角不要 超过五皮，新盘的大角要及时
46、进行吊靠，发现偏差要及时调整。对照皮数杆控制好灰缝大小使水平灰缝均匀一致，完工后复查平整度和垂直度，符合要求后挂线砌墙。挂线：砖墙必须采用双面挂线，保证墙两面平整，一皮一挂，使水平灰缝均匀一致，平直通顺，每日砌筑高度以一步架为宜。砌砖：砌砖必须采用一铲灰、一块砖、一挤揉的“三一”砌砖法。质量要求：墙体灰缝应做到横干竖直，砂浆饱满度不低于85%，竖直灰缝饱 满不得低于60%，不准用水 冲洗浇灌灰缝。 外墙转角处严禁留直槎，其它临时间断处留槎做法 必须符合施工规范要求。 严禁干砖上墙。 砌筑技术措施：砖砌体的 转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时断开处应砌筑成斜槎，斜槎水平投影长 度不应小于高度的2/3。六、架子工程 外脚手架：施工前应编制详细的搭设和拆除方案， 进行相应的荷载和抗倾覆 验算，保证脚手架必须有足够
