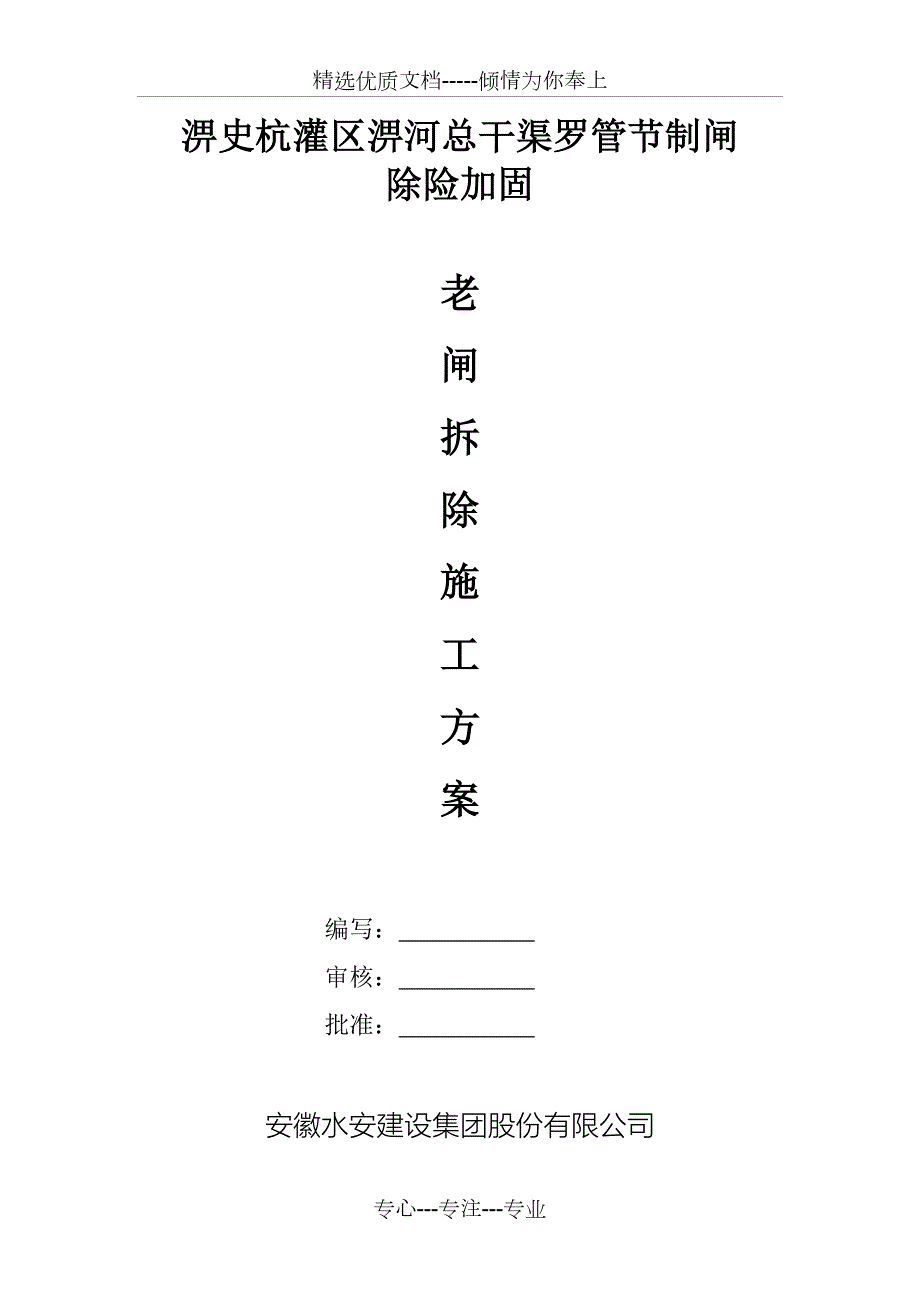

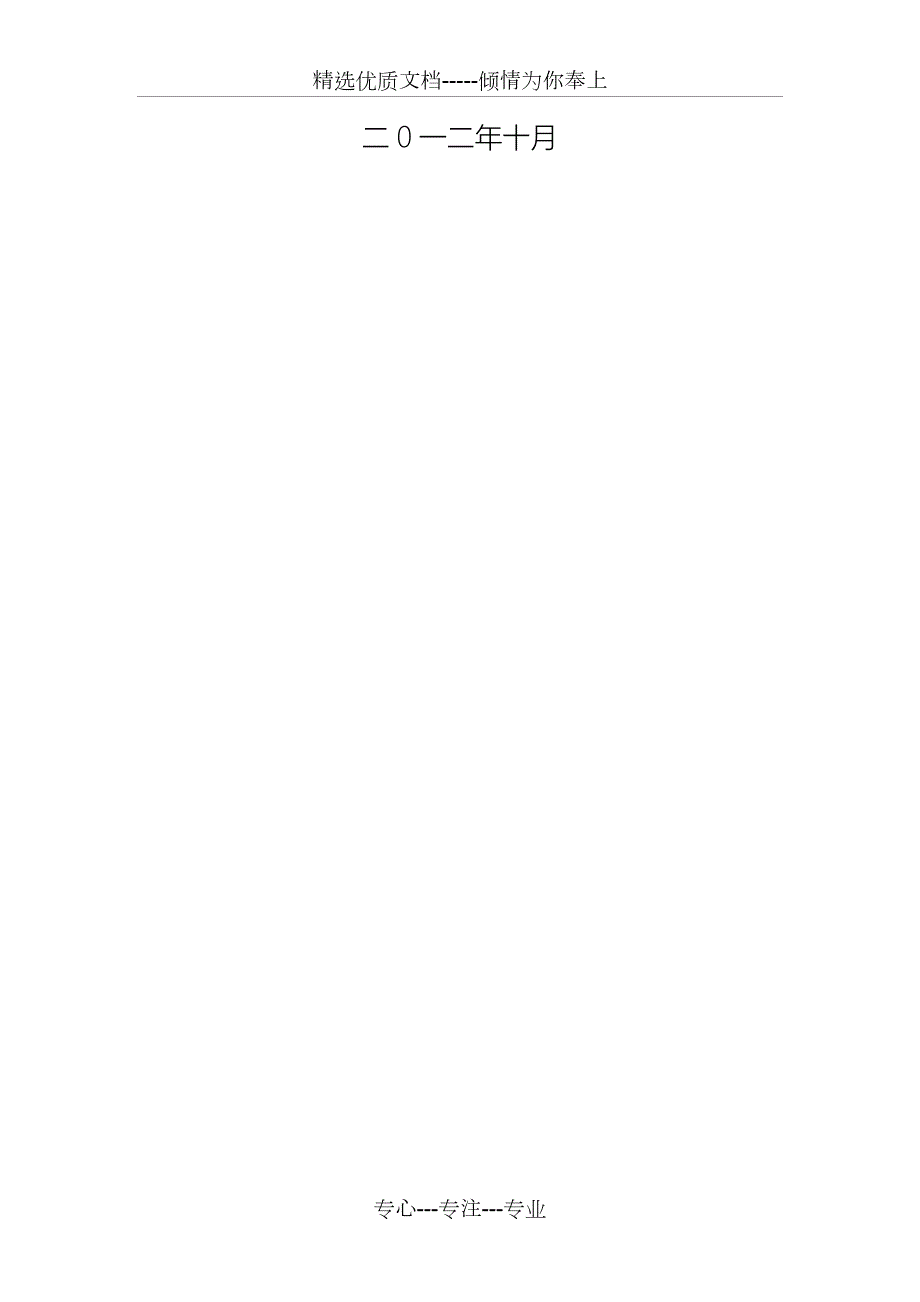

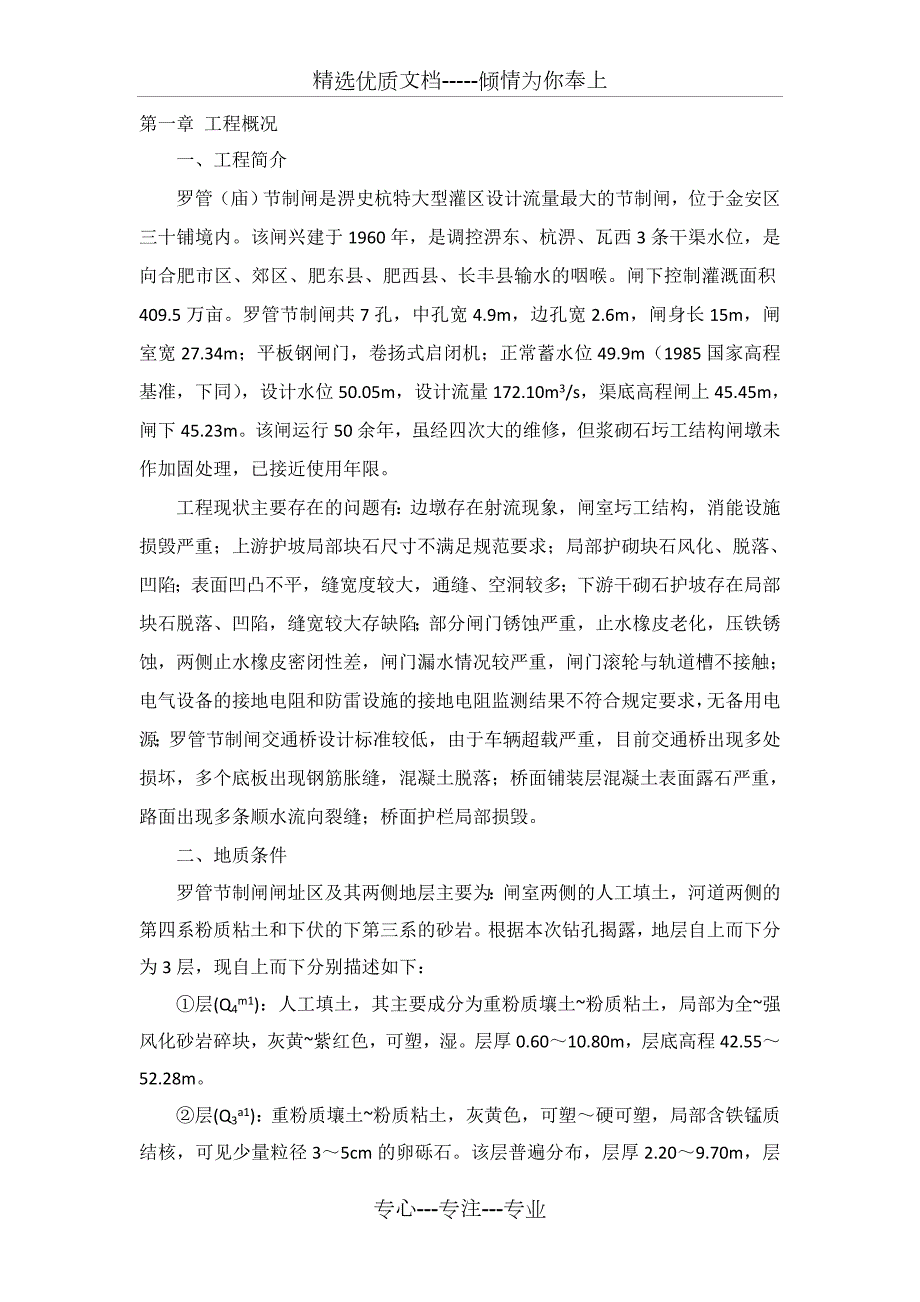

1、精选优质文档-倾情为你奉上淠史杭灌区淠河总干渠罗管节制闸除险加固老闸拆除施工方案编写: 审核: 批准: 安徽水安建设集团股份有限公司二0一二年十月第一章 工程概况一、工程简介罗管(庙)节制闸是淠史杭特大型灌区设计流量最大的节制闸,位于金安区三十铺境内。该闸兴建于1960年,是调控淠东、杭淠、瓦西3条干渠水位,是向合肥市区、郊区、肥东县、肥西县、长丰县输水的咽喉。闸下控制灌溉面积409.5万亩。罗管节制闸共7孔,中孔宽4.9m,边孔宽2.6m,闸身长15m,闸室宽27.34m;平板钢闸门,卷扬式启闭机;正常蓄水位49.9m(1985国家高程基准,下同),设计水位50.05m,设计流量172.10
2、m3/s,渠底高程闸上45.45m,闸下45.23m。该闸运行50余年,虽经四次大的维修,但浆砌石圬工结构闸墩未作加固处理,已接近使用年限。工程现状主要存在的问题有:边墩存在射流现象,闸室圬工结构,消能设施损毁严重;上游护坡局部块石尺寸不满足规范要求;局部护砌块石风化、脱落、凹陷;表面凹凸不平,缝宽度较大,通缝、空洞较多;下游干砌石护坡存在局部块石脱落、凹陷,缝宽较大存缺陷;部分闸门锈蚀严重,止水橡皮老化,压铁锈蚀,两侧止水橡皮密闭性差,闸门漏水情况较严重,闸门滚轮与轨道槽不接触;电气设备的接地电阻和防雷设施的接地电阻监测结果不符合规定要求,无备用电源;罗管节制闸交通桥设计标准较低,由于车辆超
3、载严重,目前交通桥出现多处损坏,多个底板出现钢筋胀缝,混凝土脱落;桥面铺装层混凝土表面露石严重,路面出现多条顺水流向裂缝;桥面护栏局部损毁。二、地质条件罗管节制闸闸址区及其两侧地层主要为:闸室两侧的人工填土,河道两侧的第四系粉质粘土和下伏的下第三系的砂岩。根据本次钻孔揭露,地层自上而下分为3层,现自上而下分别描述如下:层(Q4m1):人工填土,其主要成分为重粉质壤土粉质粘土,局部为全强风化砂岩碎块,灰黄紫红色,可塑,湿。层厚0.6010.80m,层底高程42.5552.28m。层(Q3a1):重粉质壤土粉质粘土,灰黄色,可塑硬可塑,局部含铁锰质结核,可见少量粒径35cm的卵砾石。该层普遍分布,
4、层厚2.209.70m,层底高程39.2549.48m。层(Eq):砂岩,紫红色,上部23m为全风化强风化,呈土状,极少数呈碎块状,局部螺旋钻可钻进。下部弱风化呈块状、短柱状。该层未揭穿,揭露最大层厚8.70m,相应层底高程为39.78m。根据中国地震动参数区划图(GB18306-2001),工程区地震动峰值加速度为0.05g,相应地震烈度为度。闸址各土层渗透系数建议值见下表。罗管节制闸各土层渗透系数建议值表地层编号岩土名称渗透系数透水性人工填土110-6弱透水重粉质壤土粉质粘土510-6微透水砂岩110-6微透水三、老闸现状图四、结构特性 底板:钢筋混凝土底板,内含一层钢筋网片 墩墙:条石砌
5、筑,门槽为二期混凝土 排架柱:钢筋混凝土排架柱 交通桥:钢筋混凝土 检修平台:钢筋混凝土梁板 启闭机搭设平台:两道钢筋混凝土简支梁板,中间8块预支搭板 屋顶:预应力钢筋多孔板,13cm厚。五、工程量清单 序号项目名称单位工程量备注1闸门拆除扇72启闭机拆除台73干砌石拆除M454浆砌石拆除M19295砼及钢筋砼M2446启闭机房拆除107.37干砌石拆除M45第二章 老闸拆除具体实施方案一、拆除工程的工艺流程拆除工程的主要工艺流程:采取自上而下逐层拆除方法。先拆除金属结构及机电设备,再自上而下拆除。拆除施工工序:金属结构拆除启闭机房顶破除启闭机拆除闸门拆除启闭机房拆除启闭机平台拆除排架柱拆除交
6、通桥拆除闸墩拆除底板拆除二、拆除工程主要施工方法本工程拆除工程量大,拆除部位较多,且各拆除部位的结构尺寸大小不一。为提高拆除质量和工作效率,要根据不同的拆除对象制定不同的拆除方案。三、工期计划安排日期工作内容人员、设备计划10月21日金属结构拆除拆除工人:5人10月22日23日启闭机拆除拆除工人:5人,吊车30T:1台,风镐:2台10月24日闸门拆除拆除工人:5人,吊车30T:1台,风镐:2台10月25日26日排架柱与启闭机房拆除拆除工人:5人,液压剪:1台,破碎锤:2台,挖机:2台,自卸车:2辆10月27日28日交通桥、闸墩及底板拆除拆除工人:5人,破碎锤:2台,挖机:2台,自卸车:2辆四、
7、资源配置 1、人员配置 施工现场负责人 1人 技术员 2人 专职安全员 1人 拆除工人 10人 2、机械设备投入 履带式液压剪 1台 履带式液压破碎锤 2台 风镐: 2台 气割 1套 挖机 2台 自卸车 8辆 吊车(30t) 1台五、金属结构拆除(1)电器设备及金属结构拆除 金属结构采用气割等措施拆除,电气设备由设备安装工人拆除,拆除后各部件由吊车吊至地面,然后由汽车运至堆放地点(2)闸门拆除 罗管节制闸共7孔,中孔宽4.9m,边孔宽2.6m,闸身长15m,闸室宽27.34m;平板钢闸门,卷扬式启闭机。本次拆除闸门7个, 30t吊车安支在交通桥前的施工便道上,将闸门吊至交通桥后,再用吊车吊到车
8、上运至防腐场地。闸门拆除过程中,非施工人员不得在现场,有专业技术人员在现场监督指导。并设安全员。专业技术人员被拆除物的动向,及时用对讲机指挥机械操作员进退。人机不可立体交叉作业,机械作业时,在其回旋半径内不得有人工作业。(3)启闭机拆除 拆除时先将启闭机房顶用人工拆除两块预制空心板,再拆除启闭机固定螺丝小心运至吊装孔下拆除时,30t吊车安支在交通桥前的施工便道上吊出运至防腐场地。启闭机拆除过程中,对施工区域设置安全警戒距离,此距离内严禁有人通过,并由专人进行看护。非施工人员不得在现场,有专业技术人员在现场监督指导,并设安全员。现场设专业技术人员被拆除物的动向,及时用对讲机指挥机械操作员进退。人
9、机不可立体交叉作业,机械作业时,在其回旋半径内不得有人工作业。六、结构物拆除(1)启闭机房、启闭机搭设平台及排架柱拆除上部结构拆除时,因工期紧,任务重,又要保证安全,此结构为破坏性拆除,故采用履带式液压剪拆除,一台液压剪破碎拆除,然后一台破碎锤配合把落至地上的钢筋混凝土破碎,废渣利用自卸车运至指定位置。上部结构拆除时注意保护闸门门槽,先拆除启闭机房砖砌墙和屋顶,废渣清到上游侧,拆除梁板时,分块拆除,每块梁板长*宽为1m*4m。闸门如因门槽损坏无法吊除,待闸墩拆除时,再吊除闸门。启闭机房等上部结构在拆除过程中,非施工人员不得在安全网内活动,有专业技术人员在现场监督指导,并设安全员。施工人员进行拆
10、除工作时,首先清理出安全施工距离并在四周搭建安全网,专门搭设脚手或者其他稳固的结构部分上。拆除屋顶时多属高空作业,工具、设备、材料杂乱,粉尘、日晒较多,作业工人必须佩戴安全帽、手套、安全鞋、安全带等个人用品,为防止砖石、灰尘及切割螺钉等的操作,佩戴护目镜。拆除轻型结构屋面工程时,施工人员不直接踩踏在轻型结构板上进行工作,必须使用移动板梯,板梯上端必须挂牢,防止高处坠落。机械操作人员必顺严格按照“操作规程”执行严禁盲目施工。现场设专业技术人员被拆除物的动向,及时用对讲机指挥机械操作员进退。人机不可立体交叉作业,机械作业时,在其回旋半径内不得有人工作业。(1)交通桥拆除 调配两台220破碎锤,按照
11、从中间到两侧破碎拆除。拆除过程中,非施工人员不得在安全网内活动,有专业技术人员在现场监督指导,并设安全员。施工人员进行拆除工作时,首先清理出安全施工距离并在四周搭建安全网,专门搭设脚手或者其他稳固的结构部分上。用气焊将桥板原连接点割断时属高空作业,工具、设备、材料杂乱,粉尘、日晒较多,作业工人必须佩戴安全帽、手套、安全鞋、安全带等个人用品,为防止砖石、灰尘及切割螺钉等的操作,佩戴护目镜。现场设专业技术人员被拆除物的动向,及时用对讲机指挥机械操作员进退。人机不可立体交叉作业,机械作业时,在其回旋半径内不得有人工作业。(3)闸墩、底板拆除 本次拆除罗管节制闸闸墩为7个,闸墩结构为条石砌石,门槽为二
12、期砼。拆除前先用挖掘机在溢洪道上游连接段北段修坡,能使破碎锤、等机械下到溢洪道中,对闸墩、底板进行破碎。再将闸墩破碎的建筑垃圾装车运到指定位置。拆除闸墩时,挖机同时把边墩两侧填土挖除,防止边坡滑坡。拆除过程中,非施工人员不得在安全网内活动,有专业技术人员在现场监督指导,并设安全员。施工人员进行拆除工作时,首先清理出安全施工距离并在四周搭建安全网。现场设专业技术人员被拆除物的动向,及时用对讲机指挥机械操作员进退。人机不可立体交叉作业,机械作业时,在其回旋半径内不得有人工作业。七、废渣处理现场破碎的废渣经自卸车运输到指定位置第三章 安全保证措施 1、拆除前准备工作(1).拆除工程在施工前,我单位施
13、工人员经专业安全培训,考试合格,才允许上岗作业。同时应对施工人员做好安全教育,组织工作人员学习安全操作规程,熟悉被拆除建筑物(或构筑物)的纸,弄清建筑物的结构情况、建筑情况、水电及设备管道情况。工地负责人要根据施工组织设计和安全技术规程向参加拆除的工作人员进行详细的交底。(2).拆除工程在施工前,先清除拆除倒塌范围内的物资、设备;将电线、水管、等干线与该建筑物的支线切断或迁移:检查周围危旧房,必要时进行临时加固;向周围群众出安民告示,在拆除危险区周围应设禁区围栏、警戒标志,派专人监护,禁止非拆除人员进入施工现场。2、拆除施工过程中的安全管理(1).施工人员进行拆除工作时,应该站在专门搭设的脚手
14、或者其他稳固的结构部分上进行操作。操作人员必须戴安全帽和其他用品。拆除过程多属高空作业,工具、设备、材料杂乱,粉尘、日晒较多,作业工人必须佩戴安全帽、手套、安全鞋等个人用品,为防止砖石、灰尘及切割螺钉等的操作,应佩戴护目镜。拆除轻型结构屋面工程时,施工人员严禁直接踩踏在轻型结构板上进行工作,必须使用移动板梯,板梯上端必须挂牢,防止高处坠落。拆除过程中,现场照明不得使用拆除建筑物中的配电线,应另外设置配电线路。(2).拆除过程中,有专业技术人员现场监督指导。为确保未拆除部分建筑的稳定,应根据结构特点,有的部位应先进行加固,再继续拆除。当拆除某一部分的时候应防止其他部分的倒塌,把有倒塌危险的构筑物
15、用支柱、支撑、绳索等临时加固。(3).拆除作业应严格按拆除方案进行:拆除建筑物自上而下依次进行;拆除建筑物的栏杆、楼梯和楼板等,应该和整体程度相配合,不能先行拆除;禁止数层同时拆除;建筑物的承重支柱和横梁,要等待它所承担的全部结构和荷重拆除后才可以拆除;拆除屋架时,先将吊索绑好,两端拴好溜绳,再用气割在屋架两焊缝上同时切割,然后将起钩拆去。(4).拆下的物料不在楼板上乱堆乱放。不将墙体推倒在楼板上,防止将楼板压塌,发生事故。拆下的物料,不向下抛掷拆除较大构件要用吊绳或起重机吊下运走,散碎材料用溜放槽溜下,清理运走。(5).用推倒法拆除墙时人员应避至安全地带。拆除建筑物一般不采用推倒方法,遇到
16、特殊情况墙体必须推倒时,必须遵守以下规定:砍切墙根的深度不能超过墙厚的1/3,墙的厚度小于两块半砖的时候,不许进行掏掘:为防止墙壁向掏掘方向倾倒,在掏掘前,要用支撑撑牢:建筑物推倒前,发出信号,待所有人员远离建筑物高度2倍以上的距离后,方可进行:在建筑推倒倒塌范围内,有其他建筑物时,严禁采用推倒方法。 (6).当用机械拆除工程时,根据被拆除高度选择拆除机械,不超高作业,打击点必须选在顶层,不选在次顶层甚至以下。镐头机作业高度不够,可以用建筑垃圾垫高机身以满足需要,但垫度不得超过3m,其厚度不得小于3.5m,两侧坡度不得大于60机械解体作业时应设专职指挥员,被拆除物的动向,及时用对讲机指挥机械操
17、作员进退。人机不可立体交叉作业,机械作业时,在其回旋半径内不得有人工作业。机械禁止在有地下管线处作业,如果一定要作业,必须在地面垫23cm的整块钢板或走道板,保护地下管线安全。机械拆除在分段切割时,必须确保未拆除部分结构的整体完整和稳定。3、拆除施工安全防护措施 拆除施工采用的脚手架、安全网,必须由专业人员搭设。由项目经理(工地负责人)组织技术、安全部门的有关人员验收合格后,方可投入使用。安全防护设施验收时,按类别逐项查验,并应有验收记录。 拆除施工严禁立体交叉作业。水平作业时,各工位间有一定的安全距离。作业人员必须配备相应的劳动保护用品(如:安全帽、安全带、防护眼镜、防护手套、防护工作服等)
18、并应正确使用。在爆破拆除作业施工现场周边,按照现行国家标准安全标志GB2894的规定,设置相关的安全标志,并设专人巡查。拆除工程安全技术管理: (1)拆除工程开工前,根据工程特点、构造情况、工程量及有关资料编制安全施工组织设计或方案。 (2)拆除工程的安全施工组织设计或方案,由专业工程技术人员编制,经施工单位技术负责人、总监理工程师审核批准后实施。施工过程中,如需变更安全施工组织设计或方案,经原审批人批准,方可实施。 (3)拆除工程项目负责人是拆除工程施工现场的安全生产第一责任人。项目经理部设专职安全员,检查落实各项安全技术措施。 (4)进入施工现场的人员,必须配戴安全帽。凡在2m及以上高处
19、作业无可靠防护设施时,必须正确使用安全带。在恶劣的气候条件如:大雨、大雪、浓雾、六级(含)以上大风等影响施工安全时,严禁拆除作业。 (5)拆除工程施工现场的安全管理由施工单位负责。从业人员应办理相关手续,签订劳动合同,进行安全培训,考试合格后,方可上岗作业。拆除工程施工前,由工程技术人员对施工作业人员进行书面安全技术交底,并履行签字手续。特种作业人员必须持有效证件上岗作业。 (6)施工现场临时用电必须按照施工现场临时用电安全技术规范(JGJ46-88)的有关规定执行。夜间施工有足够照明。电动机械和电动工具必须装设漏电保护器,其保护零线的电气连接应符合要求。对产生振动的设备,其保护零线的连接点不
20、应少于2处。 (7)拆除工程施工过程中,当发生险情或异常情况时,应立即停止施工,查明原因,及时排除险情;发生生产安全事故时,要立即组织抢险、保护事故现场,并向有关部门报告。 我单位依据拆除工程安全施工组织设计或方案,划定危险区域。施工前通报施工注意事项,拆除工程有可能影响公共安全和周围居民的正常生活的情况时,在施工前发出告示,做好宣传工作,并采取可靠的安全防护措施。4、做好拆除作业后的安全工作(1).拆卸下来的各种材料及时清理,按品种、类别堆放在平整的地面上,高度符合安全规定,并留有一定的,防止倒塌伤人。(2).拆除堆放的材料场地,专人看管,加强治安保卫。禁止外来人员特别是小孩入内玩耍。严禁烟
21、火,配有一定的消防器材,以防万一。(3).对于拆除生产、使用、储存危险物品场所物料、器材、设备,不混杂在与一般物料的存放,或放置到安全场所,或采取清洗措施,或安全销毁。(4).拆除的区域,对电线、上下水管等干线再进行一次检查,以防留下隐患,并要设明显标记。(5).在保证安全的前提下,拆迁工程和建筑工程的施工相互衔接好。拆迁场地在全部清理出场料后,再按照施工要求进行新的工程建筑。总之,保障拆除工程的施工安全,坚持以人为本、安全第一的方针,建立健全拆除的责任制度和群防群治制度,这样才能万无一失,防患于未然。 第四章、现场突发事件的应急预案为了保障广大员工的人身安全,确保在意外情况发生时,抢救队员和
22、全体员工能有条不紊地按照预先制定的方案,快速有效地组织抢险救援,最大限度地降低突发事件的危害程度,减少突发事件损失,特制定本项目施工现场生产安全突发事件的应急救援预案如下:1、适用范围适用于项目部各项工程施工内容,项目主要涉及老闸拆除、基坑开挖、道路交通、触电及机械伤害等。因此本预案主要针对项目部可能发生一切死亡1人以上或经济损失在10万元以上,以及其他性质特别严重、产生重大影响事故的应急救援工作,主要包括:1土体塌方;2高空坠落;3触电4机械伤害2、 应急响应2.1. 呼救(1)当工地发生伤害事件,最先发现情况的人员应大声呼叫,呼叫内容要明确:某某地点或某某部位发生某某情况,将信息准确传出。
23、2)听到呼叫的任何人,均有责任将信息报告给与其最近的项目部管理人员、抢救小组成员,使消息迅速报告到施工现场生产安全事故应急救援小组现场总指挥(项目经理)处。由应急救援小组现场总指挥负责部署救援工作。2.2. 报警(1)报警员负责打急救电话120,报告发生伤亡伤害事故的地点、伤害类型,同时必须告知工程附近醒目标志建筑,以利急救中心迅速判断方位。(2)安全员负责将伤亡伤害事故情况及时报告总公司安技部和当地安全生产监督管理部门。2.3. 接车项目部派遣接车员迅速到路口接车,引领急救车从具备驶入条件的道路迅速到达现场。2.4. 自救应急救援小组现场总指挥(分管经理)负责现场组织工作。救援小组成员及电
24、话如下:组 长:唐劲松 副组长:陶述评 管府 成 员:段亮 陈琪 刘干3、 应急措施抢救疏散组迅速对事故现场是否存在二次危险源进行确认、防止事故蔓延扩大。若事故现场存在有再次发生事故的危险源时,在采取可能的应急措施后,立即抢救疏散被困现场人员,立即组织施救。(一)发生物体打击、高空坠落事故1抢救疏散组立即使伤员脱离危险区域。2救护组确认疏散出来的人员伤势情况。3在医疗人员未到之前救护组人员根据伤势情况采取止血、人工呼吸相应的急救措施。4根据伤势情况、救护组依照先重后轻的原则分批送往指定医院进行救治。(二)机械伤害1抢救疏散组安排电工立即切断事故现场电源或移出机械。2发生机械人员伤亡时,医疗救护
25、组应立即对人员进行固定、包扎、止血、紧急救护等。 3伤势严重、呼吸中断或心脏停止跳动:医疗救护组人员应立即进行人工呼吸和胸外挤压急救。4根据伤情情况、救护组依照先重后轻的原则分批送往指定医院进行救治。(三)触电施工现场备有必要的应急救援工具。如:绝缘手套、绝缘棒、电工绝缘钳、药箱、担架等。1现场触电施救发现有人触电,现场有关人员立即报告现场负责人及事故应急救援组组长;同时,尽快使触电者脱离电源;然后根据触电者的具体症状进行对症施救;采取有效措施防止事故扩大和保护现场。2脱离电源的基本方法(1)将出事附近电源开关刀拉掉,或将电源插头拔掉以切断电源。(2)用干燥的绝缘木棒、竹竿、布带等物将电源线从
26、触电者身上拔离或者将触电者拔离电源。(3)必要时可用绝缘工具(如带有绝缘柄的电工钳、木柄斧头以及锄头)切断电源线。(4)救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者,使之脱离电源。(5)如果触电者由于痉挛手指紧握导线或导线缠绕在身上,救护人可先用干燥的木板塞进触电者身下,使其与地绝缘来隔断入地电流,然后再采取相应的办法把电源切断。(6)如果触电者触及段落在地上的带电高压导线,且尚未确证线路无电之前,救护人员不可进入断线落地点810m的范围内,以防跨步电压触电。触电者脱离带电导线后迅速将其带至810m以外立即开始触电急救。只有在确证线路已经无电,才可在触电者离开触电导线
27、后就地急救。3、在使触电者脱离电源时注意的事项(1)未采取绝缘措施前,救护人不得直接触及触电者的皮肤和潮湿的衣服。(2)严禁救护人员直接用手推、拉和触摸触电者;救护人不得采用金属或其他绝缘性能差的物体(如潮湿的木棒、布带等)作为救护工具。(3)在拉拽触电者脱离电源的过程中,救护人用单手操作,这样对救护人员比较安全。(4)当触电者处于高位时,采取措施预防触电者在脱离电源后坠地摔伤或摔死(电击二次伤害)。(5)夜间发生触电事故时,考虑切断电源后的临时照明问题,以利救护。4触电者未失去知觉的救护措施让触电者在比较干燥、通风暖和的地方静卧休息,并派人严密观察,同时请医生前来或送往医院诊治。5触电者已失
28、去知觉但尚有心跳和呼吸时的抢救措施使其舒适地平卧,解开衣服以利呼吸,四周不要围人,保持空气流通,冷天注意保暖,同时立即请医生前来或送往医院诊治。若发现触电者呼吸困难或心跳失常,立即施行人工呼吸或胸外心脏挤压。6对“假死”者的急救措施当判定触电者呼吸和心跳停止时,立即按心肺复苏就地抢救。(四)坍塌1孔口及周边(除必要的施救人员和设备)机械设备和人员撤离。2必须了解孔内坍塌和人员情况才能准确施救。3坍塌情况不严重可设法与被困人员取得联系采取人工配合自救组织施救。4坍塌严重又确定被困人员安全的必须用机械开挖上部土方,并设法与被困人员保持联系,如施救时间太长还应用导管向被困人员提供牛奶保证被困人员的体
29、力。5当机械开挖到与被困人员接近的时候由人工用手和其他辅助工具挖土,被困人员被救后抬上来前必须把眼睛裹住保护好眼睛。4、 现场保护(一)安全警戒组划定安全警戒区域并组织相关人员认真保护事故现场,凡与事故有关的物体、痕迹、状态均不得破坏,为抢救伤员需要移动现场某些物体时,必须做好现场标志。(二)成立由项目经理牵头、由施工部、技术部、安全等部门人员及工会组织成员的事故调查组、配合有关部门收集相关证据分析事故原因。 5、 现场恢复1事故调查组对现场伤亡、伤害事故应按照“四不放过”原则开展调查。2经调查组同意,可以撤离现场有关警戒,清理现场,恢复施工现场正常状态。3项目部对应急场所的工作人员和广大员工应进行安全教育,吸取教训。6、 预案管理与评审改进1根据对事故的原因和责任分析提出预防和改进措施。2针对应急救援情况以及预案中所暴露出的缺陷,不断地更新、完善和改进应急预案文件体系。专心-专注-专业
