1、中国联通阜阳分公司光缆及传输网络抢修应急预案为提高阜阳联通传输网络通信的安全运行，在出现重大光缆及设备障碍时能够及时快速恢复通信业务，指定该通信应急预案。一、 应急抢修组成人员总指挥：总经理副总指挥：运维部经理运维部副经理组长：组员：设备网管：车辆值班人员：由综合部安排2 人。省分通信值班室：（FAX ）二、 光缆传输基本情况阜阳联通目前有各种基站通信光缆线路2280KM 。 (接入网除外 )1、管道部分阜阳联通目前有管道50KM ，分部于颍州路西侧、人民路南侧、西二环西侧、南二环北侧、颍上路西侧、阜涡路东侧、莲花路南侧、清河路北侧、东城墙东侧、阜临路北侧、北京西路南侧、北京东路南侧、向阳路西

2、侧。2、二干直埋光缆320KM （阜阳管内）老二干：淮南凤台颍上淮委会阜阳大戏院太和倪丘毫州。192M新二干：六安周集阜阳戏院太和宫集亳州141KM3、本地网直埋152KM1）阜阳戏院临泉轻工厂70KM 。2）临泉轻工厂界首供电局26KM 。3）界首供电局太和三角元24KM4）阜阳戏院插花涡阳32KM4、本地网架空光缆2880KM三、 本地网传输设备使用情况1、SDH光端机588站2、PDH35对3、微波通信基站38跳其中SDH 光端机华为 2.5G 本地网共有20 端，构成阜阳县区基站骨干传输环。华为 2.5G 局间中续共有2 端，构成阜阳戏院_新大楼骨干传输环。华为 2.5G 互联互通网共

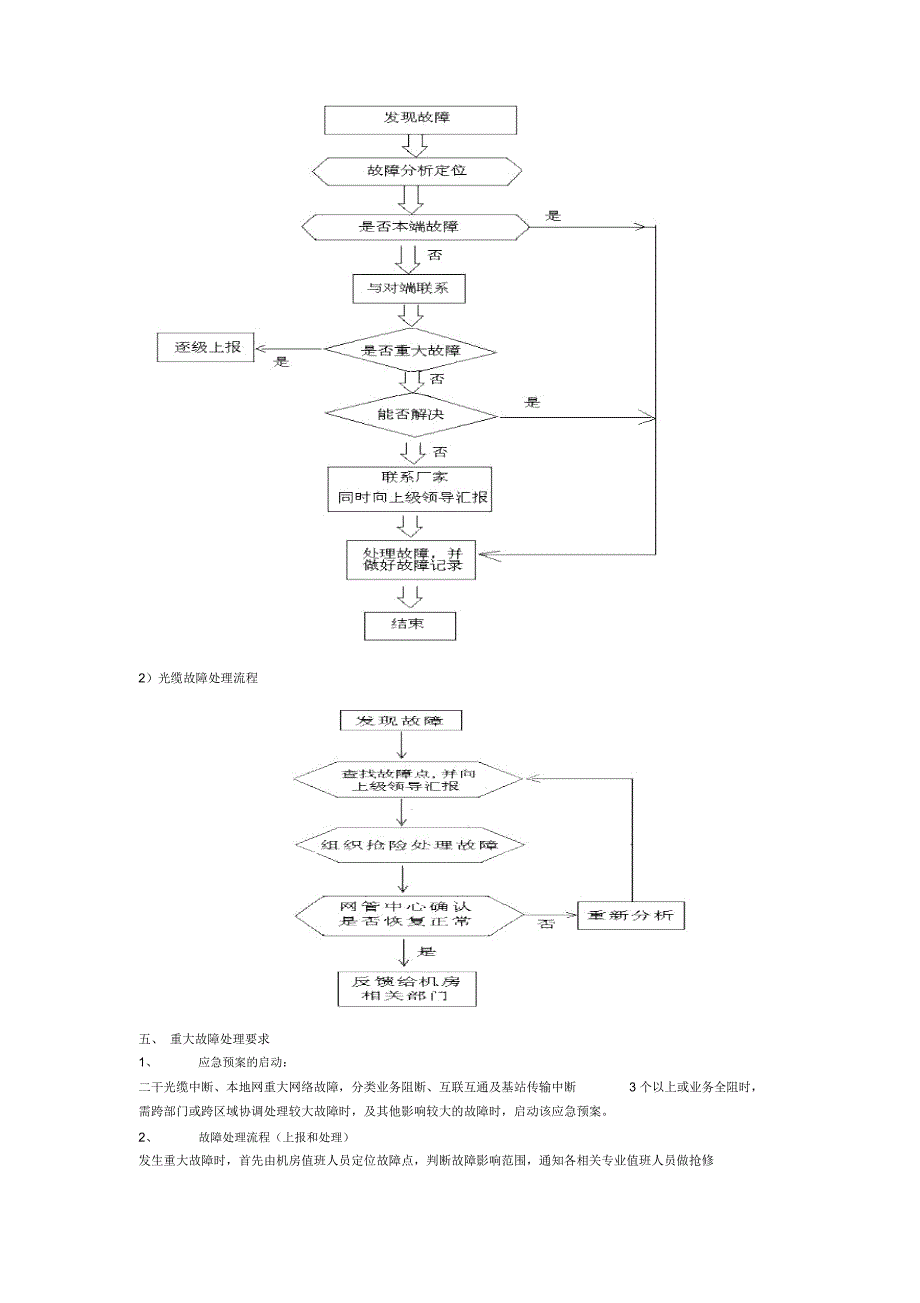

3、有2 端，构成阜阳骨干传输环。烽火设备 458 端，构成阜阳城区三区及五县接入层622M、 155M环网。四、 应急预案1）设备故障处理流程2）光缆故障处理流程五、 重大故障处理要求1、应急预案的启动：二干光缆中断、本地网重大网络故障，分类业务阻断、互联互通及基站传输中断3 个以上或业务全阻时，需跨部门或跨区域协调处理较大故障时，及其他影响较大的故障时，启动该应急预案。2、故障处理流程（上报和处理）发生重大故障时，首先由机房值班人员定位故障点，判断故障影响范围，通知各相关专业值班人员做抢修准备；汇报应急预案处置领导小组值班人员和上级业务部门值班人员（省分通信值班室），随时接受领导小组和上级业务

4、部门的指挥。由领导小组向有关部门通报并下达处理意见。六、 光缆故障处理1）车辆人员在接到故障通知后15 分钟内将车辆准备好随时出发， 同时安排护线员查找故障点。2）应急抢险小组首批人员孙智等应在 15 分钟内出发并在第一时间找到故障点并组织人员整理现场，准备光缆抢通的前期工作。如：架空光缆组织人员将光缆抽出，地埋光缆开挖工作坑等。3）应急抢险小组第二批人员周锋、李辉等应在 40 分钟内用仪表进行测试，准确判断故障点，并上有关信息通信首批出发人员以最快的速度到达故障现场。同时第二批现场工作人员将光缆抢修工具准备好出发。4）如有必要，第三批后勤人员到达现场提供必要的通信抢修物资。七、 传输设备故障

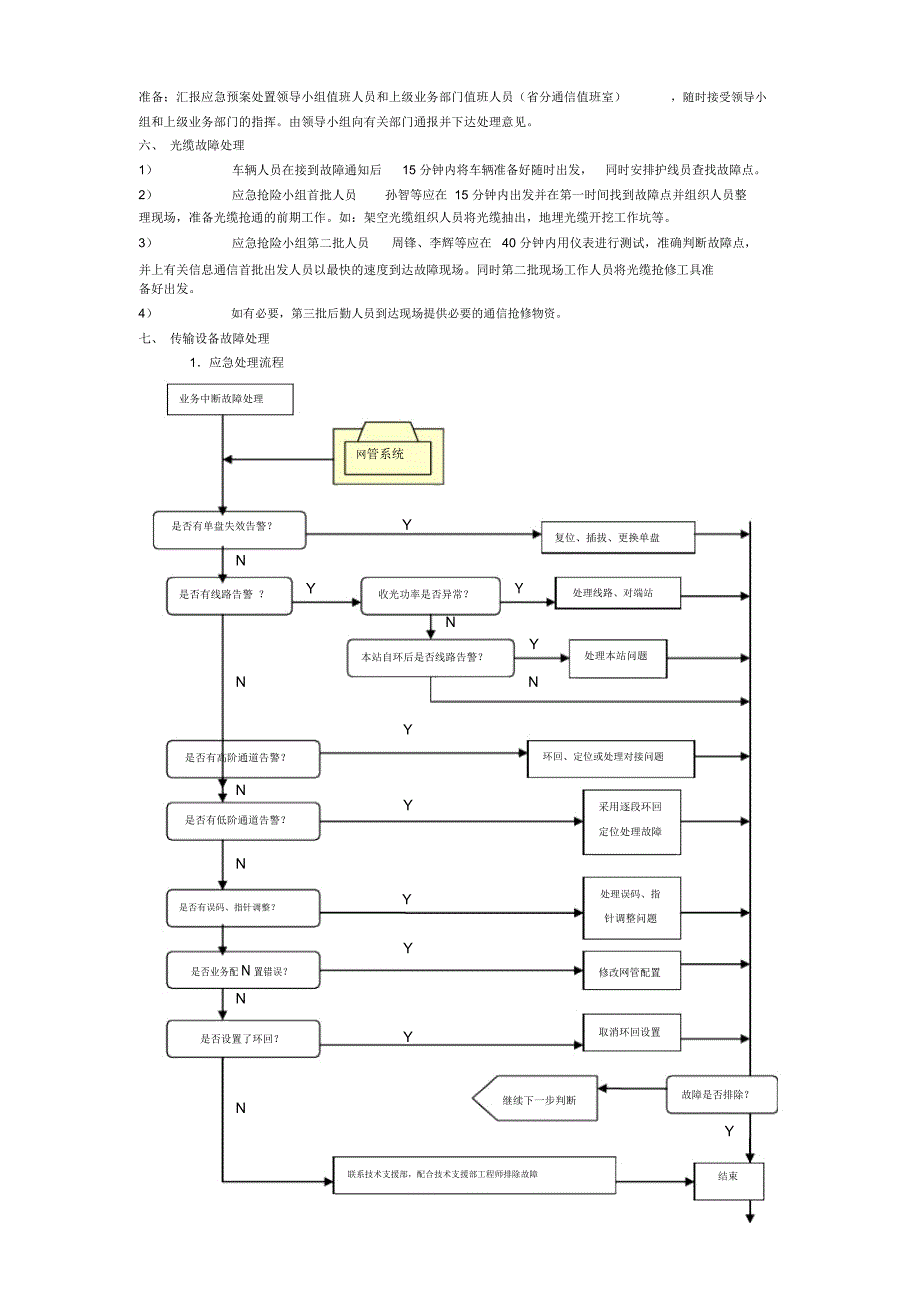

5、处理1应急处理流程业务中断故障处理网管系统是否有单盘失效告警？Y复位、插拔、更换单盘N是否有线路告警 ？Y收光功率是否异常？YNY本站自环后是否线路告警？NN处理线路、对端站处理本站问题Y是否有高阶通道告警？NY是否有低阶通道告警？环回、定位或处理对接问题采用逐段环回定位处理故障N是否有误码、指针调整？YY处理误码、指针调整问题是否业务配N置错误？修改网管配置N是否设置了环回？Y取消环回设置N继续下一步判断故障是否排除？Y联系技术支援部，配合技术支援部工程师排除故障结束流程说明1）业务出现中断后，首先从网管系统查询设备单板是否出现COMFAIL、 FAIL 等失效告警，如出现可尝试复位、插拔、

6、更换故障机盘排除。如果该站交叉盘、时钟盘1+1备份，主用交叉盘、时钟盘出现FAIL 告警引起业务中断，尝试软件切换到备用盘工作。（注意：有时交叉盘出现FAIL 告警，实际上是由于主用时钟盘工作异常引起，也可通过切换时钟盘解决）。2）如无单盘或节点失效告警，查询光群路盘的告警，是否出现如RS-LOS、 R-LOF等，检查收光功率是否正常，判断是否光缆中断、群路盘故障，检查保护倒换是否正常，进一步进行处理。3）故障业务相关高阶通道是否有 HP_SLM、HP_UNEQ、HP-AIS、HP RDI等高阶告警，可通过环回判断故障单盘，并予以更换。4）故障业务相关低阶通道是否有LP_LOM、LP_LOP等

7、低阶通道告警，可通过环回或改变下话方向、下话站点等定位故障站点，判断故障单盘，并予以更换。5）故障点是否有误码或者指针调整，判断其起源并检查相应配置和硬件原因。6）检查业务配置情况，排除业务配置错误的可能。7）是否设置了线路或者设备环回导致业务的中断，若是应解除相应环回。2通道保护环故障处理子流程通道保护环业务故障网管设备业务是否倒换Y通过环回、逐站下话检查备NY主用路由是否异常通过环回、 逐站下话检查主用路由N故障点光纤是否误连Y重新连接光纤N故障点的通道保护业务Y通道保护业务在源、 宿站Y在源宿站点正确配配置是否正确 ?点没有正确配置？置通道保护业务。NN通道保护业务在相关直通站点没有正确

8、配置？Y在直通站点正确配置直通业务。N单盘故障？YN更换单盘继续下一步判断N故障是否排除？Y联系厂家技术支援部，配合技术支援部工程师排除故障结束流程说明1） 系统已经发生倒换，但是业务不通，表明系统的备用路由出现故障，可以采用逐段环回、更改下话的方法定位故障点，并予以处理。2） 系统没有发生倒换，但是业务不通，表明系统的主用路由出现故障，可以采用逐段环回、更改下话的方法定位故障点，并予以处理。3）检查光纤连接：由于通道保护环的并发选收特性，在全网环路正常时，即使光纤连接错误，业务也可能不会中断；但是当环路异常时，可能导致业务中断。可以启用J0（J1）字节检查光路连接是否正确。具体方法：将 RS

9、TIM（_HP-TIM）告警屏蔽取消，在物理连接的对偶光盘的活动配置中，J0（J1）字节本端的收和对端的发配置一致，对端的收和本端的发也要配置一致，下载活动配置后，RS-TIM（_HP-TIM）告警应消失；将其中某光盘的J0（J1）字节收、发修改为与原来的收、发值不一致，两块光盘应该同时出现RS-TIM（_HP-TIM）告警，表明光路连接正确，否则连接错误。4）检查数据配置： 通道保护业务在源、宿站点配置是否设置并发选收，并对被保护业务正确设置保护，（根据不同的设备类型，设置保护的方式有所不同：老设备GF155-03在拉线式交叉中仅做并发选收即可；新设备中 GF2488-01B设备，使用O1

10、55-4成环作虚拟通道保护时需在全局变量设置中设置“setp群路时隙” ；IBAS-110A 设备，需在全局变量设置中设置“setp群路时隙”； GF155-03A 设备设置“ setp支路时隙”。全环业务配置，注意中间站点的直通时隙配置。5）单盘故障：在将故障定位到单站后，可以采用替换法，对怀疑有问题的单盘进行更换，将故障定位并排除。八、 联通大厦二干波分设备故障处理1）阜阳节点波分设备目前的业务应用是阜阳业务区设备与亳州和合肥的相关设备直联用；2）此设备目前的配置是n 1 备份，在其中一波出现故障时，可以通过处于备份状态的一波来代替故障波工作，从而达到快速恢复业务的目标。九、 大戏院机房二

11、干传输设备及本地网传输设备故障1机盘损坏根据网管显示和故障现象分析判断哪块机盘出现故障，赶到现场进行更换。2其它故障如光端机出现电源或其它故障，短时间内不能修复，应立即对该站光纤进行短连，确保所在环路或支路的基站通信安全，然后启用PDH，从附近基站配置电路，恢复本站通信。十、 光缆故障处理操作步骤：1）二干光缆使用纤序表中继段名称：颖上 -阜阳中继段长度： 60km表 3序号色谱长度使用系统1红组 蓝本地网烽火 SDH155M系统2绿本地网烽火 SDH155M系统3灰互联网4白互联网5红60.3433空6黄省干华为 SDH2.5G 系统7蓝组 蓝省干华为 SDH2.5G 系统8绿本地网华为 S

12、DH2.5G9灰本地网华为SDH2.5G10白60.343311 红12 黄中继段名称：阜阳- 倪丘 ( 亳州 )长度1 红组 蓝2 绿3 灰4 白5红80.36黄80.37蓝组 蓝52.38绿52.39灰80.310白80.311红80.312黄80.3中继段名称：倪丘- 亳州序号色谱长度1 红组 蓝2 绿3 灰4 白5红63KM6黄63KM7蓝组 蓝63KM8绿63KM9灰63KM10白63KM11红63KM空省干 Nokia SDH2.5G 系统省干 Nokia SDH2.5G 系统中继段长度： 80.3km表 3使用系统备注烽火 SDH155M 系统烽火 SDH155M 系统烽火 SD

13、H622M 系统烽火 SDH622M 系统省干华为 SDH2.5G 系统省干华为 SDH2.5G 系统空至三角元空至三角元烽火 SDH622M 系统烽火 SDH622M 系统省干 Nokia SDH2.5G 系统省干 Nokia SDH2.5G 系统中继段长度： 63km表 3使用系统备注烽火 SDH155M 系统烽火 SDH155M 系统空空空空省干华为 SDH2.5G 系统光纤直通省干华为 SDH2.5G 系统光纤直通空省干中兴波分系统备用空省干中兴波分系统备用省干 NokiaSDH2.5G 系统光纤直通12黄63KM省干 NokiaSDH2.5G 系统光纤直通中继段名称：阜阳 - 宫集

14、 亳州中继段长度： 129.5 km表 3序号色谱长度使用系统备注1红组蓝省干中兴 DWDM 波分2桔省干中兴 DWDM 波分3绿空4棕空5灰80.3空6白80.3空7绿组蓝52.3空8桔52.3空9绿80.3省干华为 SDH2.5G 系统备用10棕80.3省干华为 SDH2.5G 系统备用11灰80.3省干 NokiaSDH2.5G 系统备用12白80.3省干 NokiaSDH2.5G 系统备用13 白1组蓝14 桔15 绿16 棕17 灰18 白19 白 2 蓝20 桔21 绿22 棕23 灰24 白目前具备二干光纤倒代通能力的只有阜阳 2006 年 6 月阜阳 - 倪丘二干传输中继站将

15、亳州方向。NOKIA系统光纤直通，阜阳戏院新加光放系统一套，可以与阜阳-宫集 - 亳州方向光缆进行倒代通工作。阜阳亳州方向二干倒代工作流程：1、阜阳 - 倪丘 - 亳州方向光缆故障时，使用阜阳宫集亳州方向光缆进行倒代通1) 在大戏院：阜阳 - 倪丘 - 亳州方向光缆成端 ODF架在传输机房2) 阜阳宫集亳州方向光缆成端ODF架在计费机房3) 已完成的工作：传输机房 ODF架布放了 两对光纤 至计费机房 ODF架，分别对应二干华为系统及二干NOKIA系统。备用光纤在计费机房ODF架已连接在阜阳宫集亳州方向光缆的9#、10# ，11# 、12#光纤上。4) 倒代工作开始：目前 , 我公司已使用了

16、 OLP系统 , 倒代由设备自动进行。2、阜阳宫集亳州方向光缆故障时，使用阜阳- 倪丘 - 亳州方向光缆进行倒代通1) 在大戏院：阜阳 - 倪丘 - 亳州方向光缆成端 ODF架在传输机房2) 阜阳宫集亳州方向光缆成端ODF架在计费机房3) 已完成的工作：传输机房 ODF架布放了 一对光纤 至计费机房 ODF架，分别对应二干中兴 DWDM系统。备用光纤在传输机房 ODF架已连接在阜阳倪丘亳州方向光缆的9#、 10#光纤上。4) 倒代工作开始：目前 , 我公司已使用了 OLP系统 , 倒代由设备自动进行。十一、光缆抢修工具仪表清单序号工具名称数量摆放位置1aristOTDR1阜阳戏院二楼备品室2O

17、TDR1新大楼运维部备品室3光源1新大楼运维部备品室4光功率计1新大楼运维部备品室5测光笔1新大楼运维部备品室6藤仓熔接机1新大楼运维部备品室7爱立信熔接机1新大楼运维部备品室8剥纤刀2新大楼运维部备品室9光纤端面刀2新大楼运维部备品室10其它常用工具1 套新大楼运维部备品室11上电杆脚扣1 套新大楼运维部备品室12军用铲2 把新大楼运维部备品室13接头盒4 只新大楼运维部备品室142KW 发电机1 台新大楼运维部15备用光缆2 捆新大楼 8 楼备品室16大雨伞2 把新大楼运维部备品室17应急工作灯2 把新大楼运维部备品室18所有公用钥匙1 套新大楼运维部十二、传输设备备件清单序号备品名称用途

18、摆放位置1华为 S16 Le16.2超长距离光板阜阳新大楼值班室2华为 S16L16.2长距离光板阜阳新大楼值班室3华为 S16S16.1短距离光板阜阳新大楼值班室4华为 S16V16.2二干长距离光板阜阳新大楼值班室5华为SCC主控板阜阳新大楼值班室6华为XCS交叉板阜阳新大楼值班室7华为SDE对接设备用阜阳新大楼值班室8烽火E155对接设备用阜阳新大楼值班室9烽火CKU时钟板阜阳新大楼值班室10烽火SW交叉板阜阳新大楼值班室11烽火 AGG4(25A)烽火 622 光板阜阳新大楼值班室12烽火 AGG4(25B)三角元 轻工厂 火车站阜阳新大楼值班室13烽火 SW4622 交叉板阜阳新大楼
