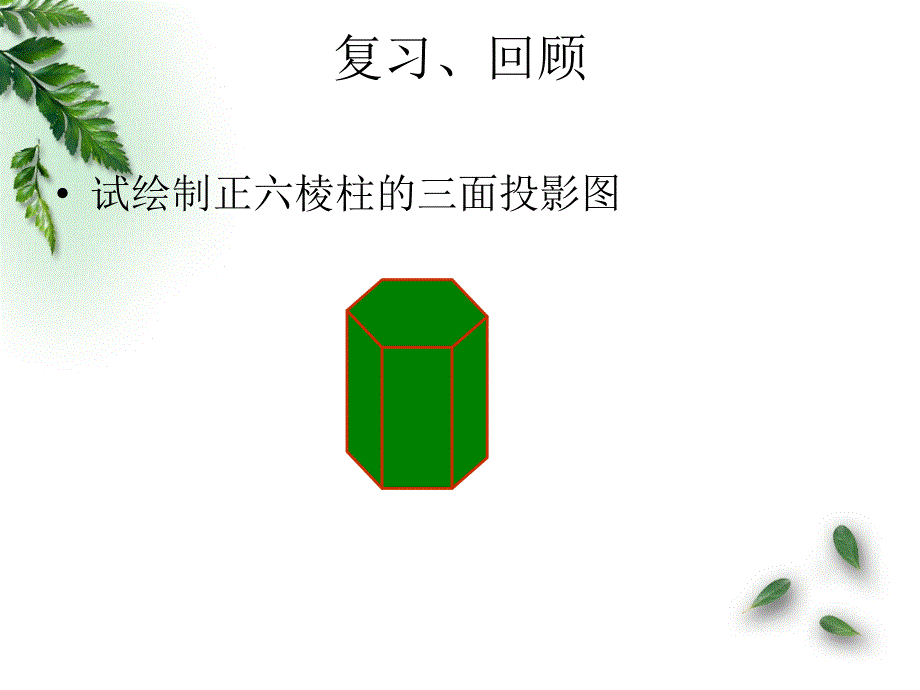

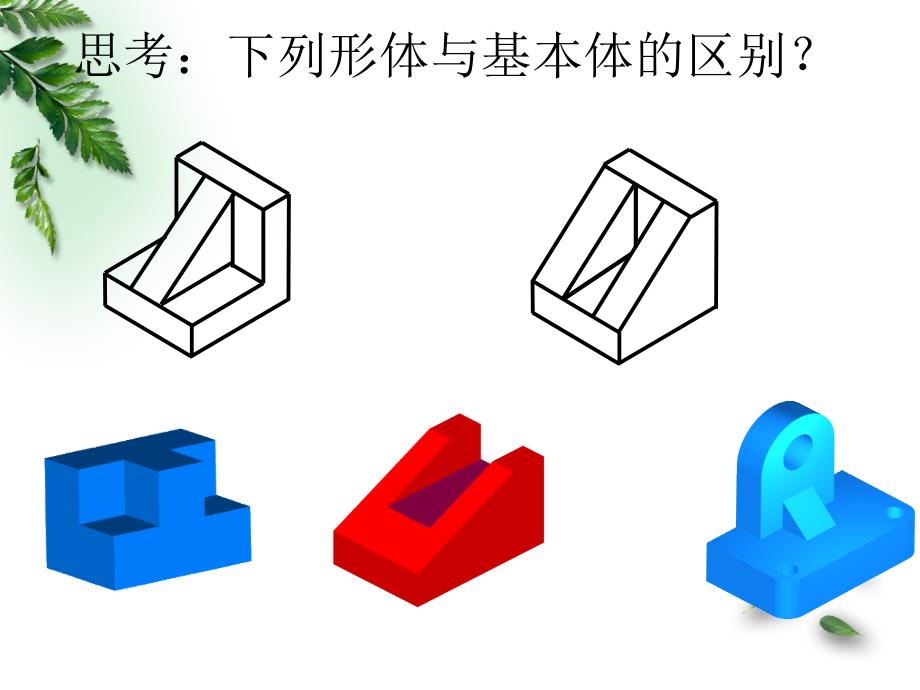

1、组合体的投影组合体的投影复习、回顾试绘制正六棱柱的三面投影图思考：下列形体与基本体的区别？（一）组合体的组合形式概念：概念：组合体：由基本形体通过叠加或切割或既组合体：由基本形体通过叠加或切割或既有叠加又有切割组合而成的立体有叠加又有切割组合而成的立体视图：在建筑工程制图中，通常将组合体视图：在建筑工程制图中，通常将组合体或建筑形体的投影图称为视图或建筑形体的投影图称为视图对应：正面投影对应：正面投影 正立面图正立面图 水平投影水平投影 平面图平面图 侧面投影侧面投影 左侧立面图左侧立面图 正立面图正立面图平面图平面图左侧立面图左侧立面图（一）组合体的组合形式组合体的组成方式一般为叠加和切割两
2、种。但很多组合体组合体的组成方式一般为叠加和切割两种。但很多组合体是同时具有以上两种组合方式的，可称之为综合式。所以是同时具有以上两种组合方式的，可称之为综合式。所以组合体的组成方式有：叠加、切割和综合三种形式。组合体的组成方式有：叠加、切割和综合三种形式。（二）组合体视图的画法（1）1.组合体形体分析组合体形体分析（1）形体分析法）形体分析法 假想将组合体分解为若干简单的基本形假想将组合体分解为若干简单的基本形体，然后分析它们的形状、相对位置、表体，然后分析它们的形状、相对位置、表面连接关系以及组合方式，这种分析方法面连接关系以及组合方式，这种分析方法称为形体分析法。称为形体分析法。（2）表
3、面连接关系）表面连接关系 由于形体不同、相对位置不同而产生不由于形体不同、相对位置不同而产生不同的表面连接关系同的表面连接关系（二）组合体视图的画法（2）表面连接关系表面连接关系-平齐与不平齐平齐与不平齐A A、B B不共面不共面A A、B B共面共面A AB BA AB BA A、B B间有线间有线A A、B B间无线间无线（二）组合体视图的画法（3）表面连接关系表面连接关系相交与相切相交与相切A AB BA AB B平面平面A A与圆柱面与圆柱面B B相切相切平面平面A A与圆柱面与圆柱面B B相交相交相切处无线相切处无线相交处有线相交处有线（二）组合体视图的画法（4）2.组合体视图的选择
4、 将形体安放成自然使用位置（a）梁柱节点的安放位置）梁柱节点的安放位置 （b）柱及基础的安放位置）柱及基础的安放位置（二）组合体视图的画法（5）2.组合体视图的选择能反映形体特征作为正立面，且使视图虚线少用最少的图将形体表达清楚对前面所作的六棱柱进行一次切割，其两面投影如下，试绘制其第三面投影。（二）组合体视图的画法（6）（二）组合体视图的画法（6）绘制组合体视图（二）组合体视图的画法（6）3.归纳 绘图步骤 定比例、定图幅 布图，绘基准线 绘视图底稿（投影规律、先大后小）检查、加深示范作图复习提问1.组合体的组合形式？2.画组合体视图的步骤？叠加型、切割型、混合型组合体形体分析主视图确定（形
5、体摆放、投影数量）三视图底图绘制检查 加深 量取立体模型的尺寸按11画出三视图任 务 布 置 能否按刚绘制的形体三视图，把该模型制作出来？（施工过程中也是根据已画好的图纸把房子建造起来）。如果不能，还缺少什么条件？尺寸尺寸提问建筑形体的测绘(一)建筑形体测绘形体测绘：根据给定的建筑形体(或模型)进行测绘，绘制投影图步骤：形体分析 确定视图目测比例，绘草图测量尺寸正式绘图标尺寸注意：建筑形体尺寸的测量，应在草图完成后，集中进行测量，使相关的尺寸能联系起来，既提高工作效率，又避免出错与遗漏 量取立体模型的尺寸按11画出三视图继续任务标注已完成组合体视图的尺寸形体尺寸标注三要素：尺寸界线、尺寸线、尺
6、寸数字5050尺寸界线尺寸界线尺寸线尺寸线(一般一般采用箭头作采用箭头作为尺寸终端为尺寸终端)尺寸数字尺寸数字复习中学中学中学中学通用技术通用技术通用技术通用技术中学中学中学中学通用技术通用技术通用技术通用技术尺寸标注尺寸标注尺寸标注尺寸标注复复习习房屋建筑施工图房屋建筑施工图 尺寸的组成与标注尺寸的组成与标注对比：尺寸要素(二)组合体的尺寸标注1.尺寸标注要素尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成。(1)(1)尺寸界线尺寸界线尺寸界线尺寸界线 细实线绘制，与所要标注轮廓线垂直。由图形的轮廓线、轴线或对称中心线引出，也可利用轮廓线、轴线或对称中心线作尺寸界线（2）尺寸线）尺寸
7、线 表示所要标注轮廓线的方向，细实线绘制，与所要标注轮廓表示所要标注轮廓线的方向，细实线绘制，与所要标注轮廓表示所要标注轮廓线的方向，细实线绘制，与所要标注轮廓表示所要标注轮廓线的方向，细实线绘制，与所要标注轮廓线平行，与尺寸界线垂直，不得超越尺寸界线，也不得用其他图线平行，与尺寸界线垂直，不得超越尺寸界线，也不得用其他图线平行，与尺寸界线垂直，不得超越尺寸界线，也不得用其他图线平行，与尺寸界线垂直，不得超越尺寸界线，也不得用其他图线代替。线代替。线代替。线代替。平行排列的尺寸标注 尺寸线应与被注长度平尺寸线应与被注长度平行。尺寸线与图样最外行。尺寸线与图样最外轮廓线的间距不宜小于轮廓线的间距
8、不宜小于10mm，平行排列的尺，平行排列的尺寸线的间距，宜为寸线的间距，宜为710mm，将大尺寸标在，将大尺寸标在外侧，小尺寸标在内侧。外侧，小尺寸标在内侧。1.尺寸标注要素（3 3）尺寸起止符号）尺寸起止符号）尺寸起止符号）尺寸起止符号 尺寸起止符号是尺寸的起点和止点。一般用尺寸起止符号是尺寸的起点和止点。一般用尺寸起止符号是尺寸的起点和止点。一般用尺寸起止符号是尺寸的起点和止点。一般用2-3mm2-3mm中粗斜短线，与尺寸界线成顺时针中粗斜短线，与尺寸界线成顺时针中粗斜短线，与尺寸界线成顺时针中粗斜短线，与尺寸界线成顺时针4545方向。方向。方向。方向。半径、直径、角度和弧长的尺寸起止符号
9、宜用箭半径、直径、角度和弧长的尺寸起止符号，宜用箭半径、直径、角度和弧长的尺寸起止符号，宜用箭半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示头表示头表示头表示半径、直径、角度和弧长的尺寸起止符号半径、直径、角度和弧长的尺寸起止符号-箭头的画法箭头的画法1.尺寸标注要素 （4 4）尺寸数字）尺寸数字）尺寸数字）尺寸数字 尺寸数字必须用阿拉伯数字注写。尺寸标注时，当尺寸数字必须用阿拉伯数字注写。尺寸标注时，当尺寸线是水平线时，尺寸数字应写在尺寸线的上方，字尺寸线是水平线时，尺寸数字应写在尺寸线的上方，字头朝上；当尺寸线是竖线时，尺寸数字应写在尺寸线的头朝上；当尺寸线是竖线时，尺寸数字应写在尺
10、寸线的左方，字头向左。左方，字头向左。尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交数字不能被数字不能被图线所穿过图线所穿过1.尺寸标注要素30水平数字水平数字字头朝上字头朝上2020202020避免在该范围避免在该范围内标注尺寸内标注尺寸垂直方向数垂直方向数字字头朝左字字头朝左尺寸数字的注写方向尺寸数字的注写方向尺寸数字的注写方向尺寸数字的注写方向 尺寸为斜线时尺寸标注尺寸为斜线时尺寸标注尺寸为斜线时尺寸标注尺寸为斜
11、线时尺寸标注注写位置不够时，可注写尺寸界注写位置不够时，可注写尺寸界注写位置不够时，可注写尺寸界注写位置不够时，可注写尺寸界线的外侧，或错开注写线的外侧，或错开注写线的外侧，或错开注写线的外侧，或错开注写1.尺寸标注要素-尺寸数字的注写位置 2402403060306010001000115011501150115033003300354035401201201201202 23 3mm尺寸线细实线尺寸界线细实线尺寸起止符号中粗短斜线，顺时针45长度为2 3mm。尺寸数字大小一致，实际尺寸2 2240240尺寸标注示例尺寸标注示例尺寸标注示例尺寸标注示例直径的尺寸标注直径的尺寸标注直径的尺寸标
12、注直径的尺寸标注 直径数字前加注字母直径数字前加注字母直径数字前加注字母直径数字前加注字母“”半径的尺寸标注半径的尺寸标注半径的尺寸标注半径的尺寸标注 半径数字前加注字母半径数字前加注字母半径数字前加注字母半径数字前加注字母“R”R”圆及圆弧的尺寸标注，通常标注其直径和半径。1.尺寸标注要素-圆、圆弧及球体的尺寸标注圆、圆弧及球体的尺寸标注球体的尺寸标注球体的尺寸标注球体的尺寸标注球体的尺寸标注 在其直径和半径前加注字母在其直径和半径前加注字母在其直径和半径前加注字母在其直径和半径前加注字母“S”“SR”S”“SR”1.尺寸标注要素-圆、圆弧及球体的尺寸标注圆、圆弧及球体的尺寸标注项目标注示例
13、说明 角度、弧度与弦长的尺寸标注法 其他的尺寸标注 示例详见详见房屋建筑制图统一标准房屋建筑制图统一标准(GB/T 500012001)课后自学课后自学项目标注示例说明坡度的标注法 等长尺寸简化标注法 详见详见房屋建筑制图统一标准房屋建筑制图统一标准(GB/T 500012001)课后自学课后自学项目标注示例说明薄板厚度薄板厚度标注法标注法 杆件尺寸杆件尺寸标注法标注法 详见详见房屋建筑制图统一标准房屋建筑制图统一标准(GB/T 500012001)课后自学课后自学项目标注示例说明非圆曲线的尺寸标注法 相同要素的尺寸标注法 详见详见房屋建筑制图统一标准房屋建筑制图统一标准(GB/T 50001
14、2001)课后自学课后自学说明正确错误轮廓线、中心线不能用作尺寸线 不能用尺寸界线作尺寸线 尺寸标注的常见错误尺寸标注的常见错误 举例举例 说明正确错误应将大尺寸标注在外侧，小尺寸标在内侧 尺寸线为水平线，尺寸数字应在尺寸线上方中部，尺寸线为竖线，尺寸数字应在尺寸线左侧 尺寸标注的常见错误尺寸标注的常见错误 举例举例 常见的平面体的尺寸标注，在标注平面体时，应标注平面体的长度、宽度和高度长度、宽度和高度长度、宽度和高度长度、宽度和高度。平面体的尺寸标注 平面体尺寸标注平面体尺寸标注标注曲面体上圆的标注曲面体上圆的半径半径以及曲面体的以及曲面体的高度高度，曲面体尺寸标注曲面体尺寸标注继续任务标注
15、已完成组合体视图的尺寸2.尺寸类型与标注步骤归纳分析已完成的任务，尺寸类型有定形尺寸：确定形体各组成部分的形状、大小的尺寸。定位尺寸：确定形体各组成部分之间的相对位置的尺寸。总尺寸：确定形体的总长、总宽和总高的尺寸。四棱柱四棱柱六块梯形块楔形块形体分析形体分析例：建筑形体投影图尺寸标注主视图投影方向投影图绘制投影图绘制例：建筑形体投影图尺寸标注定形尺寸确定建筑形体上各基本体形状大小的尺寸例：建筑形体投影图尺寸标注定位尺寸确定各基本体之间相对位置的尺寸例：建筑形体投影图尺寸标注总体尺寸确定建筑形体总长、总宽和总高例：建筑形体投影图尺寸标注例：建筑形体投影图尺寸标注3.尺寸标注应注意的问题（1）应
16、尽可能地将尺寸标注在反映基本形体形状特征明显的视图）应尽可能地将尺寸标注在反映基本形体形状特征明显的视图上。上。（2）尺寸宜注写在图形轮廓之外，不宜与图线、文字及符号相）尺寸宜注写在图形轮廓之外，不宜与图线、文字及符号相交。但有些小尺寸，为了避免引出标注的距离太远，也可标注在交。但有些小尺寸，为了避免引出标注的距离太远，也可标注在图形之内。图形之内。（3）两视图的相关尺寸，应尽量注写在两视图之间；一个基本）两视图的相关尺寸，应尽量注写在两视图之间；一个基本形体的定形和定位尺寸应尽量注在一个或两个视图上，以便读图。形体的定形和定位尺寸应尽量注在一个或两个视图上，以便读图。（4）尺寸线的排列要整齐
17、一组相互平行的尺寸应按小尺寸在）尺寸线的排列要整齐。一组相互平行的尺寸应按小尺寸在内、大尺寸在外排列，且尺寸线间的距离应相等内、大尺寸在外排列，且尺寸线间的距离应相等（5）为了使标注的尺寸清晰和明显，尽量不要在虚线上标注尺）为了使标注的尺寸清晰和明显，尽量不要在虚线上标注尺寸寸（6）一般不宜标注重复尺寸，但在需要时也允许标注重复尺寸。）一般不宜标注重复尺寸，但在需要时也允许标注重复尺寸。在建筑工程中，通常从施工生产的角度来标注尺寸，尺寸标注不在建筑工程中，通常从施工生产的角度来标注尺寸，尺寸标注不仅要齐全、清晰，还要保证读图时能直接读出各个部分的尺寸，仅要齐全、清晰，还要保证读图时能直接读出
18、各个部分的尺寸，到施工现场不需再进行计算等。到施工现场不需再进行计算等。注意组注意组合体尺寸分合体尺寸分类仅仅为了类仅仅为了尺寸标注完尺寸标注完整，有些尺整，有些尺寸既为定形寸既为定形尺寸又是定尺寸又是定位尺寸或总位尺寸或总尺寸，所以尺寸，所以实际上并不实际上并不标注尺寸类标注尺寸类型。型。归纳：尺寸标注：形体分析归纳：尺寸标注：形体分析 定形尺寸定形尺寸 定位尺寸定位尺寸 总尺寸总尺寸归纳：组合体的尺寸标注小结1.尺寸组成：尺寸界线、尺寸线、尺寸起止符号、尺寸数字2.尺寸标注应遵循房屋建筑制图统一标准的有关规定，例尺寸注定位置、尺寸数字方向、尺寸为斜线时的标注、R S、SR 等3.组合体尺寸标注前先进行形体分析，一般按“形体分析形体分析 定型尺寸定型尺寸 定位尺寸定位尺寸 总总尺寸尺寸”的步骤标注。的步骤标注。作业P1、
