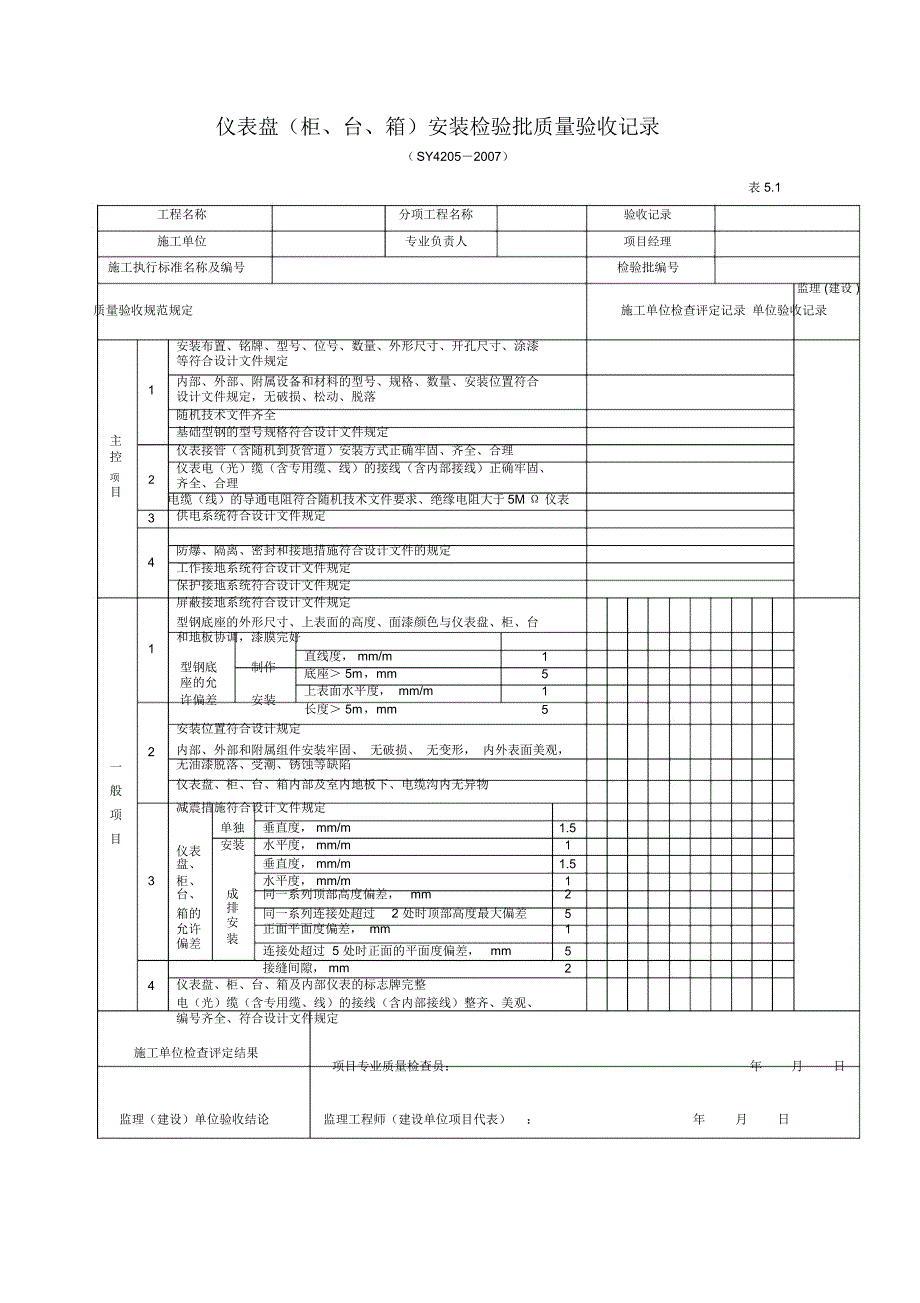

1、自 动 化 仪 表 工 程 检 验 批仪表盘（柜、台、箱）安装检验批质量验收记录（ SY42052007）表 5.1工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号1主控项 2目3412一般项目34监理 (建设 )质量验收规范规定施工单位检查评定记录 单位验收记录安装布置、铭牌、型号、位号、数量、外形尺寸、开孔尺寸、涂漆等符合设计文件规定内部、外部、附属设备和材料的型号、规格、数量、安装位置符合设计文件规定，无破损、松动、脱落随机技术文件齐全基础型钢的型号规格符合设计文件规定仪表接管（含随机到货管道）安装方式正确牢固、齐全、合理仪表电（光）缆（含专用缆、线

2、的接线（含内部接线）正确牢固、齐全、合理电缆（线）的导通电阻符合随机技术文件要求、绝缘电阻大于 5M 仪表供电系统符合设计文件规定防爆、隔离、密封和接地措施符合设计文件的规定工作接地系统符合设计文件规定保护接地系统符合设计文件规定屏蔽接地系统符合设计文件规定型钢底座的外形尺寸、上表面的高度、面漆颜色与仪表盘、柜、台和地板协调，漆膜完好型钢底制作直线度， mm/m1底座 5m，mm5座的允上表面水平度， mm/m1许偏差安装长度 5m，mm5安装位置符合设计规定内部、外部和附属组件安装牢固、 无破损、 无变形， 内外表面美观，无油漆脱落、受潮、锈蚀等缺陷仪表盘、柜、台、箱内部及室内地板下、电缆

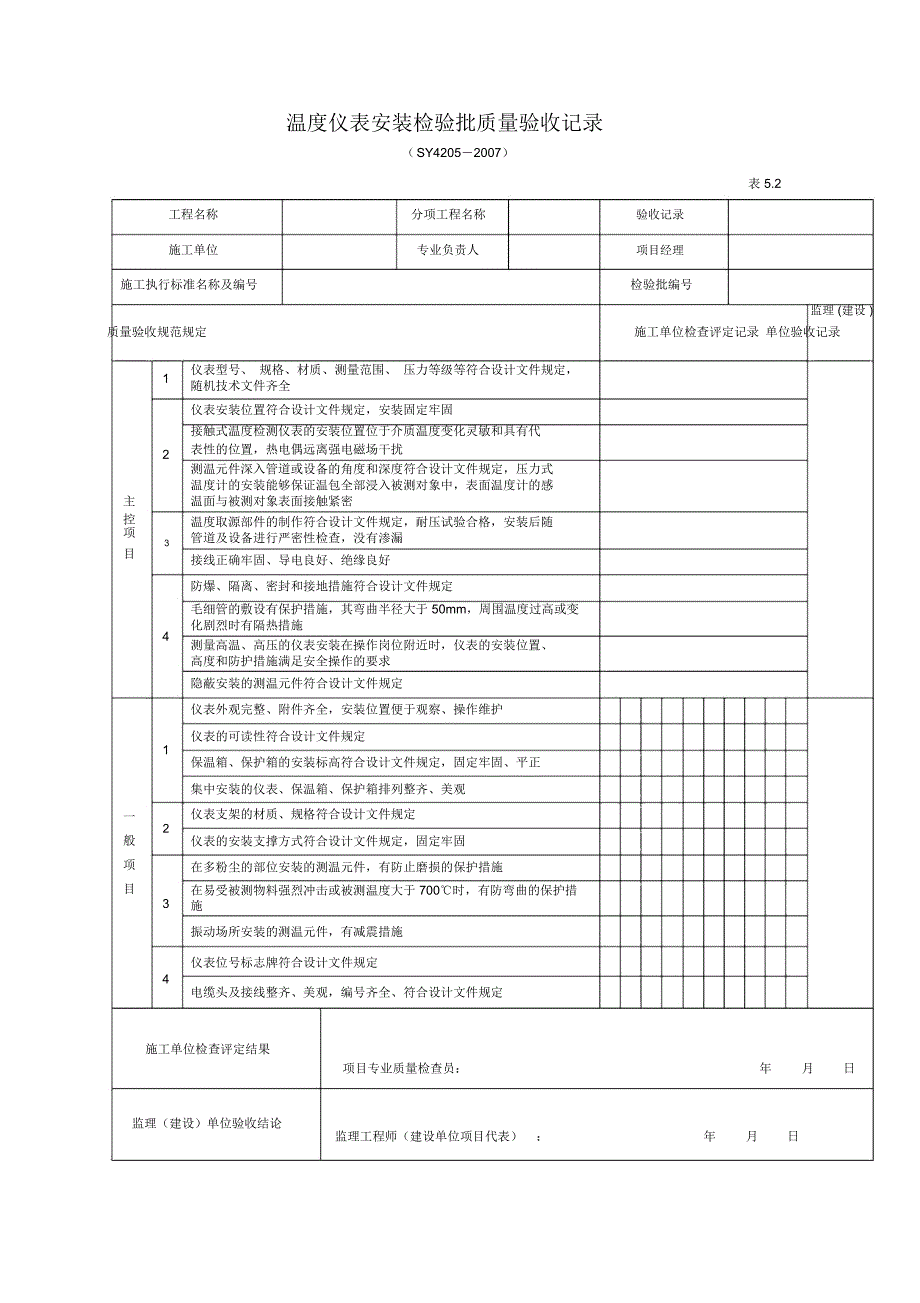

3、沟内无异物减震措施符合设计文件规定单独垂直度， mm/m1.5仪表安装水平度， mm/m1垂直度， mm/m1.5盘、柜、成水平度， mm/m1台、同一系列顶部高度偏差， mm2箱的排同一系列连接处超过2 处时顶部高度最大偏差5安允许正面平面度偏差， mm1装偏差连接处超过 5 处时正面的平面度偏差， mm5接缝间隙， mm2仪表盘、柜、台、箱及内部仪表的标志牌完整电（光）缆（含专用缆、线）的接线（含内部接线）整齐、美观、编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日温度仪表安装检验批质量验收记录（ SY4

4、2052007）表 5.2工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号12主控项3目41一2般项目34监理 (建设 )质量验收规范规定施工单位检查评定记录 单位验收记录仪表型号、 规格、材质、测量范围、 压力等级等符合设计文件规定，随机技术文件齐全仪表安装位置符合设计文件规定，安装固定牢固接触式温度检测仪表的安装位置位于介质温度变化灵敏和具有代表性的位置，热电偶远离强电磁场干扰测温元件深入管道或设备的角度和深度符合设计文件规定，压力式温度计的安装能够保证温包全部浸入被测对象中，表面温度计的感温面与被测对象表面接触紧密温度取源部件的制作符合设计文件规定，

5、耐压试验合格，安装后随管道及设备进行严密性检查，没有渗漏接线正确牢固、导电良好、绝缘良好防爆、隔离、密封和接地措施符合设计文件规定毛细管的敷设有保护措施，其弯曲半径大于 50mm，周围温度过高或变化剧烈时有隔热措施测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的要求隐蔽安装的测温元件符合设计文件规定仪表外观完整、附件齐全，安装位置便于观察、操作维护仪表的可读性符合设计文件规定保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正集中安装的仪表、保温箱、保护箱排列整齐、美观仪表支架的材质、规格符合设计文件规定仪表的安装支撑方式符合设计文件规定，固定牢固在多

6、粉尘的部位安装的测温元件，有防止磨损的保护措施在易受被测物料强烈冲击或被测温度大于 700时，有防弯曲的保护措施振动场所安装的测温元件，有减震措施仪表位号标志牌符合设计文件规定电缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日压力仪表安装检验批质量验收记录（ SY42052007）表 5.3工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号监理 (建设 )质量验收规范规定施工单位检查评定记录单位验收记录1仪表、压力取源部件、测量管路的型号、规格、材质、

7、测量范围、压力等级等符合设计文件规定，随机技术文件齐全2压力取源部件、仪表的安装符合设计文件规定，且位于被测物料流束稳定的位置压力取源部件或引压管路的安装、耐压与严密性试验符合设计文件主规定控3压力取源部件的安装不使仪表承受机械应力项目接线正确牢固、导电良好、绝缘良好防爆、隔离、密封和接地措施符合设计文件规定测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、4高度和防护措施满足安全操作的要求当检测介质的压力仪表波动大、粘度大、腐蚀性强、易于汽化或带有粉尘、固体颗粒或沉淀物等混浊物料时，仪表附属设备齐全有效仪表外观完整、附件齐全，安装位置便于观察、操作维护仪表的可读性符合设计文件规定1保

8、温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正一集中安装的仪表、保温箱、保护箱排列整齐、美观般仪表支架的材质、规格符合设计文件规定2项仪表的安装支撑方式符合设计文件规定，固定牢固目测量低压的应力仪表的安装高度宜与取压点的高度一致或采取补3 偿措施仪表位号标志牌符合设计文件规定4电缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日流量仪表安装检验批质量验收记录（ SY42052007）表 5.4（共两页）工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验

9、批编号监理 (建设 )质量验收规范规定施工单位检查评定记录单位验收记录流量仪表、检测元件、测量管路的型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全1流量仪表的安装符合设计文件规定，位于被测流体流束稳定的位置孔板的入口和喷嘴的出口边缘无毛刺、圆角或可见损伤，其制造尺寸按设计数据或制造标准验证合格节流装置取压口的方位和倾斜角能够满足生产过程长期稳定测量的需要流量取源部件上、下游直管段的最小长度、直管段管道内表面的清洁度，符合设计文件规定和产品技术文件的要求；当设计文件无规定时，孔板、喷嘴和文丘里管上、下游直管段的最小长度，符合GB50093-2002 附录 C 的规定在规

10、定的直管段最小长度范围内，没有设置其他取源部件或检测元件；在节流件的上游安装温度仪表时，温度仪表与节流元件间的直2管距离符合 GB50093-2002 附录 C 的规定；在节流件的下游安装温度仪表时，温度仪表与节流元件间的直管距离不小于5 倍管道内径主节流件的安装方向，必须使流体从节流件的上游端面流向节流件的控下游端面，孔板的锐边或喷嘴的曲面侧迎着被测流体的流向项目安装检测元件的密封垫片的内径应等于管道的内径，加紧后没有突入管道内壁节流件的端面应垂直于管道轴线，其允许偏差值为1节流件与管道或加持件同轴，其轴线与上、下游管道轴线之间的不同轴线误差符合9.2.2h）的要求差压式流量计正负压室与测量

11、管道的连接正确，引压管道倾斜方向和坡度以及过滤器、消气器、隔离器、冷凝器、沉降器、集气器的安装符合设计文件的规定流量取源部件、引压管路的安装、耐压与严密性试验符合设计文件3 规定流量取源部件的安装不使仪表承受机械应力接线正确牢固、导电良好、绝缘良好4 防爆、隔离、冲洗、密封和接地措施符合设计文件规定仪表外观完整、附件齐全，安装位置便于观察、操作维护仪表的可读性符合设计文件规定1保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正集中安装的仪表、保温箱、保护箱排列整齐、美观仪表支架的材质、规格符合设计文件规定2仪表的安装支撑方式符合设计文件规定，固定牢固转子流量计应安装在无振动的管道上，其中

12、心线与铅垂线间的夹角不应超过 2，被测流体流向为自下而上，上游直管段长度不宜小于 2 倍管道直径靶式流量计的靶中心应与管道轴线同心，靶面应迎着流向且与管道轴线垂直，上下游直管段长度符合设计文件规定一超声波流量计的被测管道内壁没有影响测量精度的结垢层或涂层般项电磁流量计的外壳、被测流体、管道连接法兰三者之间的等电位连目3接和接地符合随机技术文件的要求质量流量计的安装方式能够满足对被测流体的正确测量专用信号电缆长度符合设计文件规定或随机技术文件的要求均速管流量计的总压测孔应迎着流向，其角度允许偏差值不大于3，检测杆应通过并垂直于管道中心线，其偏离中心和与轴线不垂直的误差均不大于3仪表位号标志牌符合

13、设计文件规定检测元件上标有“+”号的一侧在被测流体流向的上游侧，当用箭4 头标明流向时，箭头的指向与被测流体的流向一致电缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日物位仪表安装检验批质量验收记录（ SY42052007）表 5.5工程名称施工单位施工执行标准名称及编号分项工程名称专业负责人验收记录项目经理检验批编号质量验收规范规定施工单位检查评定记录监理 (建设 )单位验收记录仪表、检测元件、取源部件、测量管路的型号、规格、材质、测量1 范围、加工尺寸、压力等级等符合设计文件规定，随

14、机技术文件齐全检测元件、物位取源部件和仪表的安装符合设计文件规定或随机技术文件的要求，位于被测物位变化灵敏度且不使检测元件受到物料冲击的位置物位仪表的定位管、导向容器、导向装置的表面清洁，无凹坑和凸2 出物，与检测元件和物位取源部件安装轴线的要求一致检测元件在全行程内不得与侧壁相碰，能在全量程或动作范围内自主 由活动，无机械卡阻控音叉物位仪表水平安装时，音叉的两个叉股水平放置项差压式仪表正负压室与测量管道的连接正确，引压管道倾斜方向和目坡度以及隔离器、冷凝器的安装符合设计文件的规定物位取源部件或引压管道的安装、耐压与严密性试验符合设计文件3 规定物位取源部件的安装不使仪表承受机械应力接线正确牢

15、固、导电良好、绝缘良好防爆、隔离、吹洗、密封和接地措施符合设计文件规定4 核辐射式物位计的安装位置周围有隔离装置，安全警示标记齐全、有效仪表外观完整、附件齐全，安装位置便于观察、操作维护仪表的可读性符合设计文件规定导向容器或导向装置的安装标高符合设计文件规定，垂直度偏差值不大于 2mm/m ，最大偏差值不大于 20mm，并能够保证物流通畅1物位计安装垂直度偏差值不大于5mm/m差压式仪表安装高度不高于下部取压口，或采取相应的补偿措施一保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正般集中安装的仪表、保温箱、保护箱排列整齐、美观项2仪表支架的材质、规格符合设计文件规定仪表的安装支撑方式符

16、合设计文件规定，固定牢固目补偿式平衡容器有防止热膨胀的措施或装置双法兰式差压变送器毛细管的敷设有保护措施，其弯曲半径大于350mm，周围温度过高或变化剧烈时应采取隔热措施磁感应式仪表安装在没有外部磁场干扰的环境中，外围管道和配件采用非铁磁性材料仪表位号标志牌符合设计文件规定4电缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果年月日项目专业质量检查员：监理（建设）单位验收结论：年月日监理工程师（建设单位项目代表）成分分析和物性检测仪表安装检验批质量验收记录（ SY42052007）表 5.6工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号

17、监理 (建设 )质量验收规范规定施工单位检查评定记录单位验收记录仪表、检测元件、取源部件、测量管路的型号、规格、材质、测量1 范围、压力等级等符合设计文件规定，随机技术文件齐全2主控项目341一般项 2目34检测元件、取源部件和仪表的安装符合设计文件规定，位于被测物料压力稳定、能灵敏反映介质真实成分变化和取得具有代表性的分析样品的位置预处理装置齐全有效，并宜靠近取样器易燃、易爆、有毒以及其他危险性气体检测元件的安装符合设计文件规定取样管路的连接方式、倾斜方向、坡度和弯曲半径符合设计文件规定取样管路的安装、畅通性、耐压与严密性试验符合设计文件规定分析取源部件的安装不使仪表承受机械应力接线正确牢固

18、导电良好、绝缘良好防爆、隔离、吹洗、脱脂、密封和接地措施符合设计文件规定仪表外观完整、附件齐全，安装位置便于观察、操作维护仪表的可读性符合设计文件规定仪表的安装环境不含有其他有害气体和杂质，无强电磁场干扰，防护措施采取得当取样装置、预处理装置、分析器之间安装紧凑，管路敷设尽量简短保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正集中安装的仪表、保温箱、保护箱排列整齐、美观仪表支架的材质、规格符合设计文件规定仪表的安装支撑方式符合设计文件规定，固定牢固取样管路应采取隔热措施防止被测介质物性变化分析尾气放空和样品排放符合设计文件规定，并引至安全场所，管道集液处有排液装置被测介质内含有异相杂

19、质时，取源部件的轴线与水平线之间的仰角应大于 15仪表位号标志牌符合设计文件规定电缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日机械量和其他仪表安装检验批质量验收记录（ SY42052007）表 5.7工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号监理 (建设 )质量验收规范规定施工单位检查评定记录单位验收记录仪表、检测元件、取源部件、测量管路的型号、规格、材质、测量1 范围、压力等级等符合设计文件规定，随机技术文件齐全传感器、检测元件、指示仪、

20、监视器以及报警灯、笛、喇叭、开关等的安装符合设计文件规定，位于被测变量变化灵敏、便于观察或便于操作的位置测力、称重仪表传感器的主轴线与加荷轴线相重合，使用多个传感2 器时，每个传感器的受力应均匀、偏差值符合随机技术文件的要求主 位移、振动、速度等检测元件的定位和固定方式符合随机技术文件控的要求项目辐射式探测器的检测元件应对准被测对象，检测元件与探测器的距离符合随机技术文件的要求取源部件的安装、耐压与严密性试验符合设计文件规定3 取源部件的安装不使仪表承受机械应力接线正确牢固、导电良好、绝缘良好4 防爆、隔离、吹洗、密封和接地措施符合设计文件规定仪表外观完整、附件齐全，安装位置便于观察、操作维护

21、仪表的可读性符合设计文件规定1 传感器的支承面及底面保持接触良好，没有锈蚀、损伤及杂物保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正集中安装的仪表、保温箱、保护箱排列整齐、美观一 仪表支架的材质、规格符合设计文件规定2般仪表的安装支撑方式符合设计文件规定，固定牢固项称重仪表安装在皮带张力稳定、无冲击性负荷的位置，当存在冲击性负荷时有缓冲措施目噪声测量仪表的传声器的安装有防止外部磁场、机械冲击和风力干3扰的措施安装辐射式火焰探测器时，有防止炽热空气和炽热材料的辐射进入检测元件的措施专用信号电缆长度符合设计文件规定或随机技术文件的要求，有位移、振动的设备与外部的电缆连接为软连接4仪表位号

22、标志牌符合设计文件规定电缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日执行器安装检验批质量验收记录（ SY42052007）表 5.8工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号12主控项 3目412一般项目34监理 (建设 )质量验收规范规定施工单位检查评定记录 单位验收记录执行器的型号、规格、材质、压力等级等符合设计文件规定，随机技术文件齐全执行器的安装位置、安装角度和介质流向符合设计文件规定机械传动部件动作灵活，无松动和卡涩现象与执行器连

23、接的部位，其安装严密无泄漏仪表管道的安装符合设计文件规定或随机技术文件的要求，耐压与严密性试验符合设计文件规定接线正确牢固、导电良好、绝缘良好防爆、隔离、密封和接地措施符合设计文件规定控制阀阀体强度、阀芯泄漏性试验符合设计文件规定，气缸缸体、薄膜调节阀的膜头严密无泄漏电磁阀线圈与阀体间的绝缘电阻符合随机技术文件的要求外观完整、附件齐全，集中安装的仪表排列整齐，安装位置便于观察、操作维护仪表的可读性符合设计文件规定操作首轮与执行机构、调节机构的“开” 、“关”方向一致，操作方便执行器的各种部件固定牢固、平正仪表支架的材质、规格符合设计文件规定仪表的安装支撑方式符合设计文件规定，固定牢固执行机构行

24、程与调节机构匹配，执行机构连杆的长度能够调节，能够保证调节机构在全开到全关的范围内动作灵活、平稳当调节机构随同管道或设备产生热位移时，执行机构的安装方式能够保证其和调节机构的相对位置保持不变气动或液动执行机构的信号管有足够的伸缩裕度，不妨碍执行机构的动作液动执行机构的安装位置低于控制器或使用适当的仪表附属设备仪表位号标志牌符合设计文件规定执行机构和调节机构的进出口方向、动作方向标志正确、清晰所有手轮、手柄、旋钮的位置准确、标志清晰电缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日仪表线路

25、安装检验批质量验收记录（ SY42052007）表 5.9（共两页）工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号监理 (建设 )质量验收规范规定施工单位检查评定记录单位验收记录汇线槽、桥架、保护管、接线箱、电缆和光缆的型号、规格、材质、1 涂漆等符合设计文件规定，随机技术文件齐全汇线槽、桥架、保护管的安装位置符合设计文件规定，且避开强电磁场、高温、易燃、可燃、腐蚀性介质的工艺管道或设备接线箱的安装位置符合设计文件规定2在电缆槽内，交流电源线路和仪表信号线路之间采用金属隔板隔开设备附带的专用电缆的敷设应符合随机技术文件的要求汇线槽的支架间距合理，焊接符合

26、设计文件规定汇线槽、桥架安装牢固，对口连接采用平滑的半圆头螺栓，螺母在汇线槽的外侧，并预留适当的膨胀间隙，内部清洁、无毛刺，槽口光滑、无锐边，有电缆护口保护管连接牢固，无严重变形，内部清洁、无毛刺，管口光滑、无主锐边、有电缆护口，管外壁防腐或防护措施符合设计文件规定控电（光）缆的敷设方式符合设计文件的规定项3目隐蔽敷设的电（光）缆，其路径、埋设深度符合设计文件规定，与任何地下管道平行或交叉敷设时，采取有能够避免电磁和热力影响的措施电（光）缆在两端、拐弯、伸缩缝、热补偿区段、易震部位均留有裕度，在桥架、垂直汇线槽、仪表盘、柜、台、箱内固定且松紧适度电伴热带的敷设和固定符合随机技术文件的要求电（光

27、缆的导通、衰减等技术指标符合设计文件规定，电缆的绝缘电阻大于5M 仪表盘、柜、台、箱内的线路没有接头，其绝缘保护层没有损伤4 电缆终端和中间接头的制作、接线和接地符合设计文件规定和随机技术文件的要求光缆终端和中间接头的连接方式和技术指标符合设计文件规定电伴热带终端和中间接头的连接方式符合随机技术文件的要求仪表外壳、支架、保护管、接线箱、汇线槽、桥架和仪表盘、柜、台、箱之间有良好的电气连续性，接地符合设计文件规定线路从室外进入室内或进入室外的盘、柜、台、箱时，防水和防爆隔离、密封措施符合设计文件规定当线路周围环境温度超过65时， 采取有隔热措施； 当线路附近有5 火源时，采取有防火措施在可能有

28、粉尘、液体、蒸汽、腐蚀性或潮湿气体进入管内或连接不同防爆等级区域的位置敷设的保护管，其两端管口应采取密封、防爆隔离措施在线路的终端处，应加标志牌；地下埋设的线路，应有明显标识汇线槽、桥架、保护管的安装，走向合理、横平竖直，多层安装时各层弯曲部分的弧度一致汇线槽、桥架和保护管的防护层完整、美观，内部干净整洁、无杂物，电缆、隔板和盖板固定合理、牢固1 电（光）缆的敷设路径不影响工艺操作和检修，排列合理、整齐、美观，弯曲半径不小于电（光）缆直径的10 倍（15 倍），保护层无破损明敷设的仪表信号线路与具有强电磁场的电气设备之间的净距离，宜大于 1.50m；当采用屏蔽电缆或穿金属保护管以及在带盖的金属

29、电缆槽内敷设时，宜大于0.80m仪表支架的材质、规格符合设计文件规定2仪表的安装支撑方式符合设计文件规定，固定牢固一仪表线路与绝热的设备管道绝热层之间的距离大于200mm，与其他般设备和管道表面之间的距离大于150mm项电缆槽及保护管安装时，金属支架之间的间距宜为2m，在拐弯处、目终端处及其他需要的位置应增设支架直接敷设电缆的支架间距宜为：当水平敷设时为0.8m，当垂直敷设时为 1.0m34电缆槽垂直段大于 2m 时，在垂直段上、下端槽内增设固定电缆用的支架；当垂直段大于 4m 时，还应在其中部增设支架加工制作保护管弯管时，应符合14.3.3e）的规定穿墙保护套管或保护罩两端延伸出墙面的长度，

30、不应大于 30mm；埋设的保护管引出地面时， 管口宜高出地面 200mm；保护管从地下引入落地式仪表盘、柜、台、箱时，宜高出盘、柜、台、箱内地面 50mm接线箱的位号标志牌符合设计文件规定电（光）缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日仪表管道安装检验批质量验收记录（ SY42052007）表 5.10工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号12主 3控项目451一2般项目34监理 (建设 )质量验收规范规定施工单位检查评定记录 单位

31、验收记录仪表管道安装所用材料、阀门及管配件的型号、规格、材质、压力等级等符合设计文件规定，随机技术文件齐全仪表管道、管道附件、 阀门的安装符合设计文件规定， 能保证气（液压）源和信号的有效传输主分支仪表管道连接方式符合设计文件规定仪表管道与高温设备、管道连接时，采取有防止热膨胀补偿的措施差压测量管路的正负压管连接正确，安装在环境温度相同的位置弯制后的管道应没有裂纹和凹陷，弯曲半径符合 15.2.3d）的规定仪表管道采用机械方式固定，在振动场所和固定不锈钢、合金、塑料等管道时，管道与支架间加有软垫、绝缘垫隔离仪表管道的安装不使仪表承受机械应力仪表管道、阀门的压力试验符合设计文件规定，管理连接严密

32、无泄漏仪表管道内部冲洗或吹扫合格仪表管道的焊接质量应符合设计规定当仪表管道引入安装在有爆炸和火灾危险、有毒及有腐蚀性物质环境的仪表盘、柜、台、箱时，其引入孔处应有密封仪表管道埋地敷设前，已经试压合格和防腐处理合格；直接埋地的管道连接时采用焊接，在穿过道路及进出地面处加有保护套管需要脱脂或酸洗的仪表、仪表管道、阀门和管道附件的脱脂或酸洗质量。符合设计文件规定仪表管道、阀门和管道附件的外观完整、齐全仪表管道敷设在不妨碍操作和维修的位置，路径简短、顺直伴热管道通过被伴热设备时，采用活接头连接，管道敷设均匀，固定方式合理、牢固仪表管道成排敷设时，安装位置走向顺直、弯曲角度一致，固定整齐、美观、牢固仪表

33、管道支架的材质、规格符合设计文件规定仪表管道支架间距均匀、固定牢固，并满足管路坡度的要求管道外壁防腐的漆层厚度、面漆颜色、粘结强度符合设计文件规定仪表绝热工程质量符合设计文件规定测量管道的敷设符合15.3.3a)的规定气动管道的敷设符合15.3.3b)的规定液压管道的敷设符合15.3.3c)的规定隔离容器和管道的敷设符合15.3.3d)的规定吹洗管道的敷设符合15.3.3e)的规定伴热管道的敷设符合15.3.3f) 的规定仪表管道、阀门和管道附件的标志牌整齐、美观，编号齐全、符合设计文件规定施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论：年月日监理工程师（建设单位项目代

34、表）仪表试验检验批质量验收记录（ SY42052007）表 5.11（共两页）工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号监理 (建设 )质量验收规范规定施工单位检查评定记录 单位验收记录设计文件规定禁油和脱脂的仪表在校准和试验时，不应使其受到污染仪表输入输出信号的范围、类型、零点值的设定、量程值的设定符合设计文件规定仪表的参数整定和工作状态符合设计文件和随机技术文件规定模拟量智能仪表的组态符合设计文件规定，与编程器的通讯正确仪表的1调校仪表输入输出准确度或特性、示值误差、回程误差、响应时间符合随机技术文件的规定仪表示值清晰、稳定；指针在全标度范围内移

35、动平稳、灵活，无机械卡阻；记录机构的划线或打印点清晰、正确，打印纸移动正常开 关 /数字量主仪表的控调校项目仪表供2 电设备的试验综合控3 制系统的试验仪表的参数整定和工作状态符合设计文件和随机技术文件规定仪表输入输出特性、动作值、返回值符合设计文件规定电源的电能转换、整流和稳压性能试验符合设计文件规定和随机技术文件的的规定不间断电源的自动切换性能、 切换时间和切换电压值符合随即技术文件规定，并能够满足控制系统的要求通电前确认全部设备、器件和线路的绝缘电阻、接地电阻符合设计文件规定，接地系统工作正常通电检查全部设备和器件的工作状态符合设计文件规定， 运行正常；系统中单独的显示、记录、控制、报警等仪表设备进行单台校准和试验合格；系统内的插卡、控制和通信设备、操作站、计算机及外部器件等的状态检查和离线测试符合设计文件规定系统显示、处理、操作、控制、报警、诊断、通信、冗余、打印、拷贝等基本功能符合设计文件规定控制方案、控制和联锁程序试验符合设计文件规定检测回路显示仪表部分的指示值与现场被测变量一致回路试4 验火灾报5 警系统的试验
