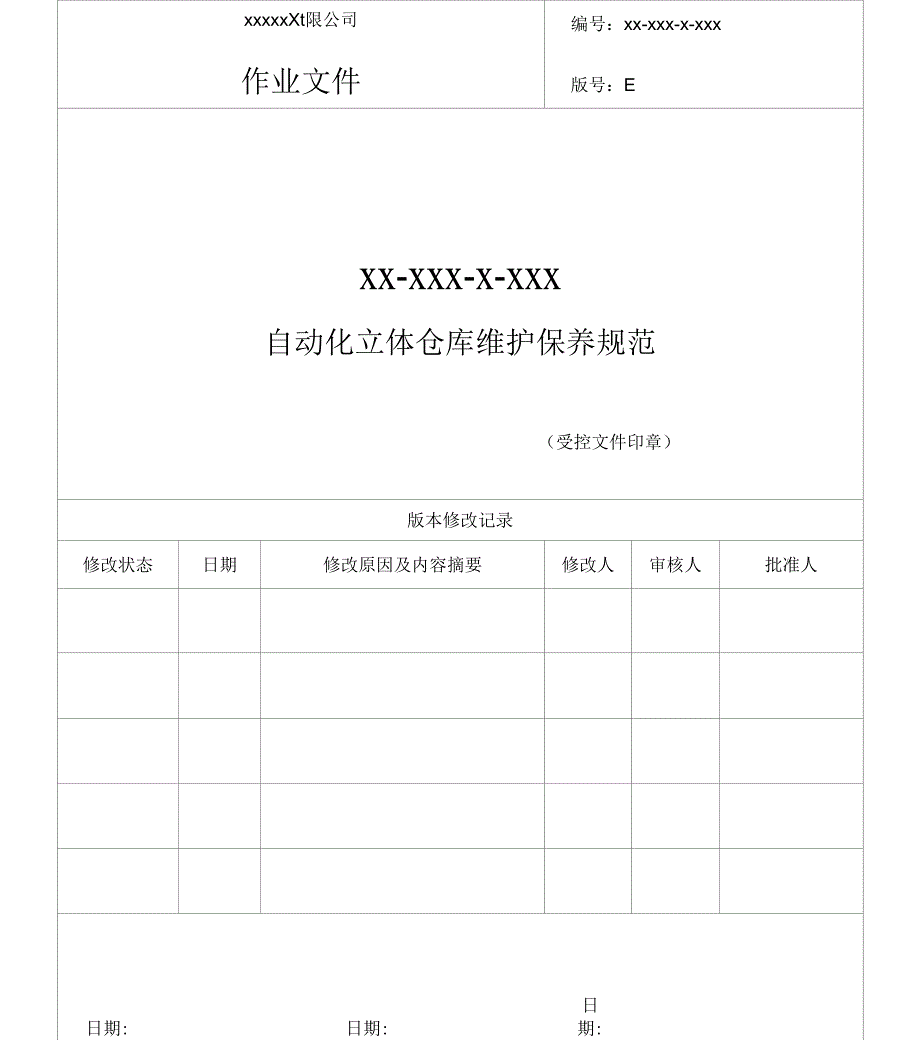

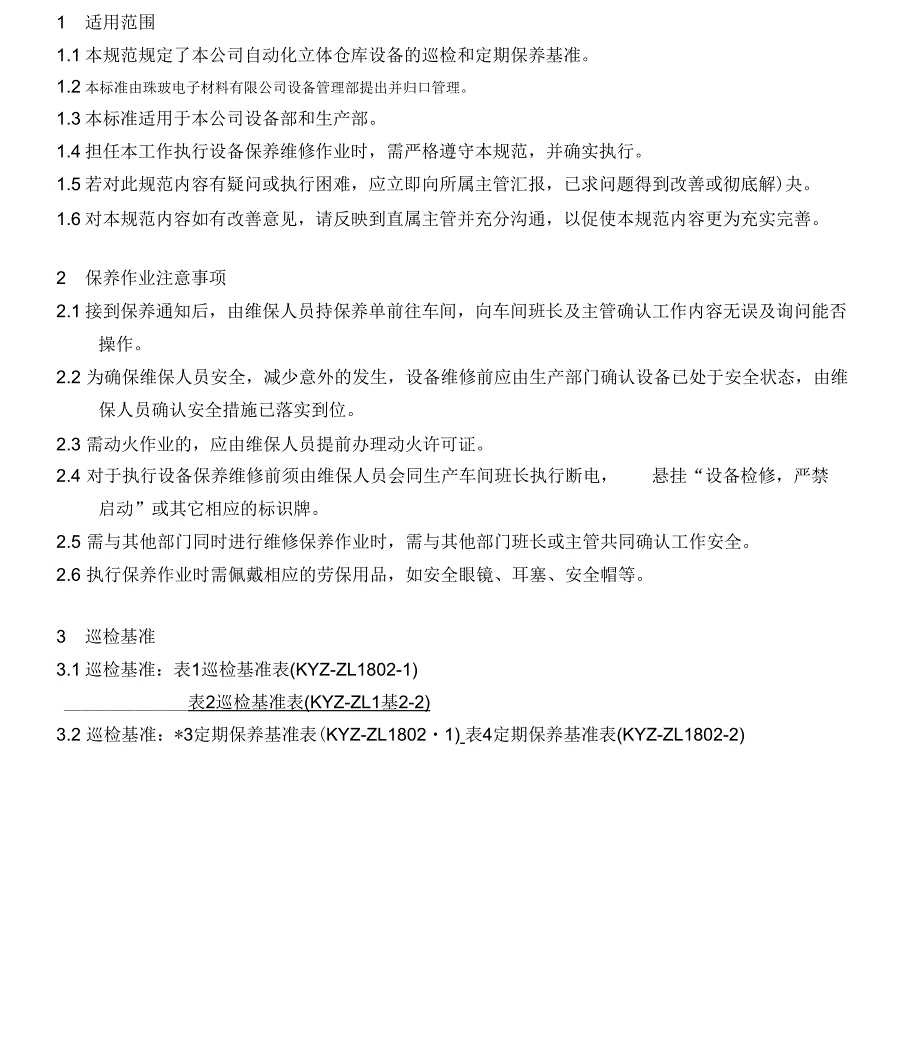

1、xxxxxXt限公司作业文件编号：xx-xxx-x-xxx版号：Exx-xxx-x-xxx自动化立体仓库维护保养规范（受控文件印章）版本修改记录修改状态日期修改原因及内容摘要修改人审核人批准人拟制：审核：批准：日期:日期:日期:1 适用范围1.1 本规范规定了本公司自动化立体仓库设备的巡检和定期保养基准。1.2 本标准由珠玻电子材料有限公司设备管理部提出并归口管理。1.3 本标准适用于本公司设备部和生产部。1.4 担任本工作执行设备保养维修作业时，需严格遵守本规范，并确实执行。1.5 若对此规范内容有疑问或执行困难，应立即向所属主管汇报，已求问题得到改善或彻底解)夬。1.6 对本规范内容如有改
2、善意见，请反映到直属主管并充分沟通，以促使本规范内容更为充实完善。2 保养作业注意事项2.1 接到保养通知后，由维保人员持保养单前往车间，向车间班长及主管确认工作内容无误及询问能否 操作。2.2 为确保维保人员安全，减少意外的发生，设备维修前应由生产部门确认设备已处于安全状态，由维 保人员确认安全措施已落实到位。2.3 需动火作业的，应由维保人员提前办理动火许可证。2.4 对于执行设备保养维修前须由维保人员会同生产车间班长执行断电，悬挂“设备检修，严禁启动”或其它相应的标识牌。2.5 需与其他部门同时进行维修保养作业时，需与其他部门班长或主管共同确认工作安全。2.6 执行保养作业时需佩戴相应的
3、劳保用品，如安全眼镜、耳塞、安全帽等。3 巡检基准3.1 巡检基准：表1巡检基准表(KYZ-ZL1802-1)表2巡检基准表(KYZ-ZL1基2-2)3.2 巡检基准：*3定期保养基准表(KYZ-ZL18021) 表4定期保养基准表(KYZ-ZL1802-2)表1巡检基准表(KYZ-ZL1802-1)序号类别单元名称部位名称保养项目保养基准周期实施部门1巡检顶升机-1入口围栏有无松动、脱焊、断裂1D生产部2升降架机架有无脱焊、断裂1D生产部3光电开关和反射板清理灰尘、毛羽1D生产部4传动装置清洁毛羽、异物1D生产部5巡检顶升机-2入口围栏有无松动、脱焊、断裂1D生产部6升降架机架有无脱焊、断裂
4、1D生产部7光电开关和反射板清理灰尘、毛羽1D生产部8传动装置清洁毛羽、异物1D生产部9巡检顶升机-3入口围栏有无松动、脱焊、断裂1D生产部10升降架机架有无脱焊、断裂1D生产部11光电开关和反射板清理灰尘、毛羽1D生产部12传动装置清洁毛羽、异物1D生产部13巡检顶升机-4入口围栏有无松动、脱焊、断裂1D生产部14升降架机架有无脱焊、断裂1D生产部15光电开关和反射板清理灰尘、毛羽1D生产部16传动装置清洁毛羽、异物1D生产部17巡检顶升机-5入口围栏有无松动、脱焊、断裂1D生产部18升降架机架有无脱焊、断裂1D生产部19光电开关和反射板清理灰尘、毛羽1D生产部20传动装置清洁毛羽、异物1D
5、生产部21巡检链式输送机入口围栏有无松动、脱焊、断裂1D生产部22升降架机架有无脱焊、断裂1D生产部23光电开关和反射板清理灰尘、毛羽1D生产部24传动装置清洁毛羽、异物1D生产部序号类别单元名称部位名称保养项目保养基准周期实施部门25巡检堆垛机上横梁组件天轨导轮清洁1D生产部26提升绳轮清洁1D生产部27松绳与过载检测装置清洁1D生产部28上横梁、立柱上法兰有无裂缝，螺丝有无松动1D生产部2930巡检堆垛机操控平台侧立 柱组件缓冲块有无松动脱落1D生产部电梯导轨有无松动变形，清洁1D生产部31拖链导槽有无松脱破损1D生产部32巡检堆垛机操控平台爬梯有无松动变形1D生产部33踏台有无松动1D生
6、产部34电控柜柜内清洁1D生产部35巡检堆垛机地轨组件轨道清洁毛羽、异物1D生产部36地轨死档螺丝有无松动1D生产部37地轨垫板螺丝有无松动1D生产部38地轨压板螺丝有无松动1D生产部39巡检堆垛机下横梁组件行走电机清洁1D生产部40地轨导轮组件有无松动磨损1D生产部41行走主动轮箱有无漏油1D生产部42地面认址组件表面清洁1D生产部43聚氨酯缓冲器螺丝有无松动1D生产部44下横梁有无裂痕裂缝1D生产部45行走从动轮箱有无漏油1D生产部46清轨器清除灰尘、毛羽等异物1D生产部47巡检堆垛机载货台立柱导向轮清除灰尘、毛羽等异物1D生产部48立柱滚轮轴承有无磨损，清洁1D生产部49提升轮清洁1D生
7、产部50货叉链条有无过松1D生产部51机架有无松动变形1D生产部序号类别单元名称部位名称保养项目保养基准周期实施部门52巡检堆垛机载货台尺寸检测架有无松动，清洁1D生产部53导轨滚轮清洁1D生产部54安全钳组件清洁检测1D生产部55巡检堆垛机货叉单伸位货叉链条有无过松1D生产部56驱动电机清洁1D生产部57减速电机清洁1D生产部58电磁制动器清洁检测1D生产部59扭矩限制器清洁检测1D生产部60巡检堆垛机侧立柱组件缓冲器有无松动脱落1D生产部61侧立柱有无松动变形1D生产部62提升极限开关1清洁检测1D生产部63提升极限开关2清洁检测1D生产部64激光测距清洁检测1D生产部65巡检堆垛机提升装
8、置卷同清除灰尘、毛羽等异物1D生产部66减速电机清洁1D生产部67乱绳器清洁检测1D生产部68卷同清除灰尘、毛羽等异物1D生产部69压块螺丝有无松动1D生产部70巡检堆垛机超速与断绳保护装置导轮组件清洁1D生产部71钢丝绳组件有无断丝，清理毛纱等异物1D生产部72限速器组件清洁检测1D生产部73巡检出口移M、/.载车出口围栏有无松动、脱焊、断裂1D生产部74移载车光电开关和反射板清理灰尘、毛羽1D生产部75台车支架、底座清扫灰尘和木屑1D生产部76巡检出入库操作系统扫码器固定座紧固螺丝，清洁1D生产部77功能扫码有无异常1D生产部78电脑系统软件操控有无异常1D生产部序号类别单元名称部位名称保
9、养项目保养基准周期实施部门79巡检系统电脑系统显示器显示有无异常1D生产部80巡检其他安全栏围栏有无松动、脱焊、断裂1D生产部81安全门锁门锁有无损坏、缺失1D生产部82货架货架有无歪斜变形、脱焊断裂1D生产部83紧急停止按钮按钮有无破损、动作是否正常1D生产部84安全标识标识有无脱落、缺失、损坏1D生产部85电子显示屏显示是否破损、显示不良1D生产部表2巡检基准表(KYZ-ZL1802-2)序号类别单元名称部位名称保养项目保养基准周期实施部门123巡检升降架齿轮、升降链条清理异物、毛羽1D生产部气缸及空压气管组件有无漏气，动作有无异常1D生产部直线轴承及轨道清理灰尘和毛羽1D生产部456巡检
10、人口移M. 载车入口围栏有无松动、脱焊、断裂1D生产部移载车光电开关和反射板清理灰尘、毛羽1D生产部台军支架、底座清扫灰尘和木屑1D生产部789巡检人口移载车移载车驱动马达马达及散热风扇清洁1D生产部传动链条清洁毛羽、异物1D生产部导轮和轨道清洁1D生产部10巡检堆垛机上横梁组件天轨导轮清洁1D生产部11提升绳轮清洁1D生产部12松绳与过载检测装置清洁1D生产部13上横梁、立柱上法兰有无裂缝，螺丝有无松动1D生产部15巡检堆垛机操控平台侧立柱组件缓冲块有无松动脱落1D生产部16电梯导轨有无松动变形，清洁1D生产部17拖链导槽有无松脱破损1D生产部18巡检堆垛机操控平台爬梯有无松动变形1D生产部
11、19踏台有无松动1D生产部20电控柜柜内清洁1D生产部21巡检堆垛机地轨组件轨道清洁毛羽、异物1D生产部22地轨死档螺丝有无松动1D生产部23地轨垫板螺丝有无松动1D生产部24地轨压板螺丝有无松动1D生产部25巡检堆垛机下横梁组件行走电机清洁1D生产部26地轨导轮组件有无松动磨损1D生产部序号类别单元名称部位名称保养项目保养基准周期实施部门27巡检堆垛机下横梁组件行走主动轮箱有无漏油1D生产部28地面认址组件表面清洁1D生产部29聚氨酯缓冲器螺丝有无松动1D生产部30下横梁有无裂痕裂缝1D生产部31行走从动轮箱有无漏油1D生产部32清轨器清除灰尘、毛羽等异物1D生产部33巡检堆垛机载货口立柱导
12、向轮清除灰尘、毛羽等异物1D生产部34立柱滚轮轴承有无磨损，清洁1D生产部35巡检堆垛机载货口提升轮清洁1D生产部36货叉链条有无过松1D生产部37机架有无松动变形1D生产部38尺寸检测架有无松动，清洁1D生产部39导轨滚轮清洁1D生产部40安全钳组件清洁检测1D生产部41巡检堆垛机货叉单伸位货叉链条有无过松1D生产部42驱动电机清洁1D生产部43减速电机清洁1D生产部44电磁制动器清洁检测1D生产部45扭矩限制器清洁检测1D生产部46巡检堆垛机侧立柱组件缓冲器有无松动脱落1D生产部47侧立柱有无松动变形1D生产部48提升极限开关1清洁检测1D生产部49提升极限开关2清洁检测1D生产部50激光
13、测距清洁检测1D生产部51巡检堆垛机提升装置卷同一清除灰尘、毛羽等异物1D生产部52减速电机清洁1D生产部53乱绳器清洁检测1D生产部序号类别单元名称部位名称保养项目保养基准周期实施部门5455巡检堆垛机提升装置卷同一压块清除灰尘、毛羽等异物螺丝有无松动1D1D生产部生产部56巡检堆垛机超速与断绳保护装置导轮组件清洁1D生产部57钢丝绳组件有无断丝，清理毛纱等异物1D生产部58限速器组件清洁检测1D生产部59巡检出口移载车出口围栏有无松动、脱焊、断裂1D生产部60移载车光电开关和反射板清理灰尘、毛羽1D生产部61台车支架、底座清扫灰尘和木屑1D生产部62巡检出入库 操作系 统扫码器固定座紧固螺
14、丝，清洁1D生产部63功能扫码有无异常1D生产部64电脑系统软件操控有无异常1D生产部65显示器显示有无异常1D生产部66巡检其他安全栏围栏有无松动、脱焊、断裂1D生产部67安全门锁门锁有无损坏、缺失1D生产部68货架货架有无歪斜变形、脱焊断裂1D生产部69紧急停止按钮按钮有无破损、动作是否正常1D生产部70安全标识标识有无脱落、缺失、损坏1D生产部71电子显示屏显示是否破损、显示不良1D生产部71安全标识标识有无脱落、缺失、损坏1D生产部72电子显示屏显示是否破损、显示不良1D生产部表3定期保养基准表(KYZ-ZL1802-2)序号类别单元名称部位名称保养项目保养基准周期实施部门1定期顶升机
15、1入口围栏有无松动、脱焊、断裂1M设管部2升降架机架有无脱焊、断裂1M设管部3光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部4传动装置清洁毛羽、异物，刷油润滑1M设管部5定期顶升机-2入口围栏有无松动、脱焊、断裂1M设管部6升降架机架有无脱焊、断裂1M设管部7光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部8传动装置清洁毛羽、异物，刷油润滑1M设管部9定期顶升机-3入口围栏有无松动、脱焊、断裂1M设管部10升降架机架有无脱焊、断裂1M设管部11光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部12传动装置清洁毛羽、异物，刷油润滑1M设管部13定期顶升机-4入口围栏有无松动、脱焊、断裂1
16、M设管部14升降架机架有无脱焊、断裂1M设管部15光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部16传动装置清洁毛羽、异物，刷油润滑1M设管部17顶升机入口围栏有无松动、脱焊、断裂1M设管部1819-5升降架机架有无脱焊、断裂1M设管部光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部20传动装置清洁毛羽、异物，刷油润滑1M设管部21定期链式输送机入口围栏有无松动、脱焊、断裂1M设管部22升降架机架有无脱焊、断裂1M设管部23光电开关和反射板紧固底座，清埋灰尘、毛羽1M设管部24传动装置清洁毛羽、异物，刷油润滑1M设管部序号类别单元名称部位名称保养项目保养基准周期实施部门25定期堆垛机上横
17、梁组件天轨导轮触承有无磨损，清洁1M设管部26提升绳轮轴承有无磨损，清洁1M设管部27松绳与过载检测装置清洁、测试动作1M设管部28上横梁有无裂痕裂缝，螺丝紧固1M设管部29立柱上法兰螺丝有无松动，紧固1M设管部30定期堆垛机操控平台侧立柱组件缓冲块有无松动脱落，螺丝紧固1M设管部31电梯导轨有无松动变形，清洁刷油1M设管部32拖链导槽有无松脱破损1M设管部33定期堆垛机操控平台爬梯有无松动变形，螺丝紧固1M设管部34踏台有无松动，螺丝紧固1M设管部35电控柜柜内清洁，接线端子紧固1M设管部36定期堆垛机地轨组件轨道清洁毛羽、异物1M设管部37地轨死档螺丝有无松动，紧固1M设管部38地轨垫板螺
18、丝有无松动，紧固1M设管部39地轨压板螺丝有无松动，紧固1M设管部40定期堆垛机下横梁组件行走电机马达表面及散热风扇清洁1M设管部41地轨导轮组件有无松动磨损，清洁刷油1M设管部42行走主动轮箱有无漏油1M设管部43地面认址组件表面清洁，功能测试1M设管部44聚氨酯缓冲器螺丝有无松动，紧固1M设管部45下横梁有无裂痕裂缝，螺丝紧固1M设管部46行走从动轮箱有无漏油1M设管部47清轨器清除灰尘、毛羽等异物1M设管部48定期堆垛机载货台立柱导向轮清除灰尘、毛羽等异物，轴承 有无磨损1M设管部49立柱滚轮轴承有无磨损，清洁1M设管部50提升轮轴承有无磨损，清洁1M设管部51货叉调整链条松紧、紧固螺栓
19、1M设管部序号类别单元名称部位名称保养项目保养基准周期实施部门52定期堆垛机载货台机架有无松动变形，螺丝紧固1M设管部53尺寸检测架有无松动，清洁，功能测试1M设管部54导轨滚轮轴承有无磨损，清洁1M设管部55安全钳组件清洁检测，螺丝紧固1M设管部56定期堆垛机货叉单伸位货叉调整链条松紧、紧固螺栓1M设管部57驱动电机马达表面及散热风扇清洁1M设管部58减速电机马达表面及散热风扇清洁1M设管部59电磁制动器清洁检测，螺丝紧固1M设管部60扭矩限制器清洁检测，螺丝紧固1M设管部61定期堆垛机侧立柱组件缓冲器有无松动脱落，螺丝紧固1M设管部62侧立柱有无松动变形，螺丝紧固1M设管部63提升极限开关
20、清洁检测，螺丝紧固1M设管部64提升极限开关2清洁检测，螺丝紧固1M设管部65激光测距清洁检测，螺丝紧固1M设管部66定期堆垛机提升装置卷同一清除灰尘、毛羽等异物1M设管部67减速电机马达表面及散热风扇清洁1M设管部68乱绳器清洁检测，螺丝紧固1M设管部69定期堆垛机提升装置卷同一清除灰尘、毛羽等异物1M设管部70压块螺丝有无松动，紧固1M设管部71定期堆垛机超速与断绳保护装置导轮组件触承有无磨损，清洁1M设管部72钢丝绳组件检查有无断丝、散股、扭结、 压扁等，清理毛纱等异物1M设管部73限速器组件清洁检测，螺丝紧固1M设管部74定期出口移载车出口围栏有无松动、脱焊、断裂1M设管部75出口移移
21、载车光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部7677M、/.载车台军支架、底座紧固螺丝，清扫灰尘和木屑1M设管部光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部序号类别单元名称部位名称保养项目保养基准周期实施部门78798081出入库操作系统扫码器固定座紧固螺丝，清洁1M设管部功能扫码有无异常1M设管部电脑系统软件操控有无异常1M设管部显示器显示有无异常1M设管部828384858687定期其他安全栏围栏有无松动、脱焊、断裂1M设管部安全门锁门锁有无损坏、缺失1M设管部货架货架有无歪斜变形、脱焊断裂、 松动脱落、螺丝紧固1M设管部紧急停止按钮按钮有无破损、动作是否正常1M设管部安全
22、标识标识有无脱落、缺失、损坏1M设管部电子显示屏显示是否破损、显示不良1M设管部表4定期保养基准表(KYZ-ZL1802-2)序号类别单元名称部位名称保养项目保养基准周期实施部门1定期提升机升降架齿轮、升降链条清理异物、毛羽，刷油润滑1M设管部2气缸及空压气管组件有无漏气，动作有无异常1M设管部3直线轴承及轨道清理灰尘和毛羽，加注油脂1M设管部4定期人口移载车入口围栏有无松动、脱焊、断裂1M设管部5移载车光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部6台车支架、底座紧固螺丝，清扫灰尘和木屑1M设管部7定期人口移M. 载车移载车驱动马达马达及散热风扇清洁1M设管部8传动链条清洁毛羽、异物，刷
23、油润滑1M设管部9导轮和轨道轴承有无磨损，清洁1M设管部10定期堆垛机上横梁组件天轨导轮轴承有无磨损，清洁1M设管部11提升绳轮轴承有无磨损，清洁1M设管部12松绳与过载检测装置清洁、测试动作1M设管部13上横梁有无裂痕裂缝，螺丝紧固1M设管部14立柱上法兰螺丝有无松动，紧固1M设管部15定期堆垛机操控平台侧立柱组件缓冲块有无松动脱落，螺丝紧固1M设管部16电梯导轨有无松动变形，清洁刷油1M设管部17拖链导槽有无松脱破损1M设管部18定期堆垛机操控平台爬梯有无松动变形，螺丝紧固1M设管部19踏台有无松动，螺丝紧固1M设管部20电控柜柜内清洁，接线端子紧固1M设管部21定期堆垛机地轨组件轨道清洁
24、毛羽、异物1M设管部22地轨死档螺丝有无松动，紧固1M设管部23地轨垫板螺丝有无松动，紧固1M设管部24地轨压板螺丝有无松动，紧固1M设管部序号类别单元名称部位名称保养项目保养基准周期实施部门25堆垛机下横梁组件行走电机马达表面及散热风扇清洁1M设管部26地轨导轮组件有无松动磨损，清洁刷油1M设管部27行走主动轮箱有无漏油1M设管部28地面认址组件表面清洁，功能测试1M设管部29聚氨酯缓冲器螺丝有无松动，紧固1M设管部30下横梁有无裂痕裂缝，螺丝紧固1M设管部31行走从动轮箱有无漏油1M设管部32清轨器清除灰尘、毛羽等异物1M设管部33定期堆垛机载货台立柱导向轮清除灰尘、毛羽等异物，轴承有无磨
25、损1M设管部34立柱滚轮轴承有无磨损，清洁1M设管部35提升轮轴承有无磨损，清洁1M设管部36货叉调整链条松紧、紧固螺栓1M设管部37机架有无松动变形，螺丝紧固1M设管部38尺寸检测架有无松动，清洁，功能测试1M设管部39导轨滚轮轴承有无磨损，清洁1M设管部40安全钳组件清洁检测，螺丝紧固1M设管部41定期堆垛机货叉单伸位货叉调整链条松紧、紧固螺栓1M设管部42驱动电机马达表面及散热风扇清洁1M设管部43减速电机马达表面及散热风扇清洁1M设管部44电磁制动器清洁检测，螺丝紧固1M设管部45扭矩限制器清洁检测，螺丝紧固1M设管部46小甘目堆垛机侧立柱组件缓冲器有无松动脱落，螺丝紧固1M设管部47
26、侧立柱有无松动变形，螺丝紧固1M设管部48提升极限开关1清洁检测，螺丝紧固1M设管部49提升极限开关2清洁检测，螺丝紧固1M设管部50激光测距清洁检测，螺丝紧固1M设管部序号类别单元名称部位名称保养项目保养基准周期实施部门51定期堆垛机提升装置清除灰尘、毛羽等异物1M设管部卷同52减速电机马达表面及散热风扇清洁1M设管部53乱绳器清洁检测，螺丝紧固1M设管部5455定期堆垛机提升装置卷同一压块清除灰尘、毛羽等异物螺丝有无松动，紧固1M1M设管部设管部56定期堆垛机超速与断绳保护装置导轮组件轴承有无磨损，清洁1M设管部57钢丝绳组件检查有无断丝、散股、扭结、压扁等，清理毛纱等异物1M设管部58限
27、速器组件清洁检测，螺丝紧固1M设管部59定期出口移M. 载车出口围栏有无松动、脱焊、断裂1M设管部60定期出口移M. 载车移载车光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部61台车支架、底座紧固螺丝，清扫灰尘和木屑1M设管部62光电开关和反射板紧固底座，清理灰尘、毛羽1M设管部63定期出入库操作系统扫码器固定座紧固螺丝，清洁1M设管部64功能扫码有无异常1M设管部65电脑系统软件操控有无异常1M设管部66显示器显示有无异常1M设管部67定期其他安全栏围栏有无松动、脱焊、断裂1M设管部68安全门锁门锁有无损坏、缺失1M设管部69货架货架有无歪斜变形、脱焊断裂、 松动脱落、螺丝紧固1M设管部70紧急停止按钮按钮有无破损、动作是否正常1M设管部71安全标识标识有无脱落、缺失、损坏1M设管部72电子显示屏显示是否破损、显示不良1M设管部
