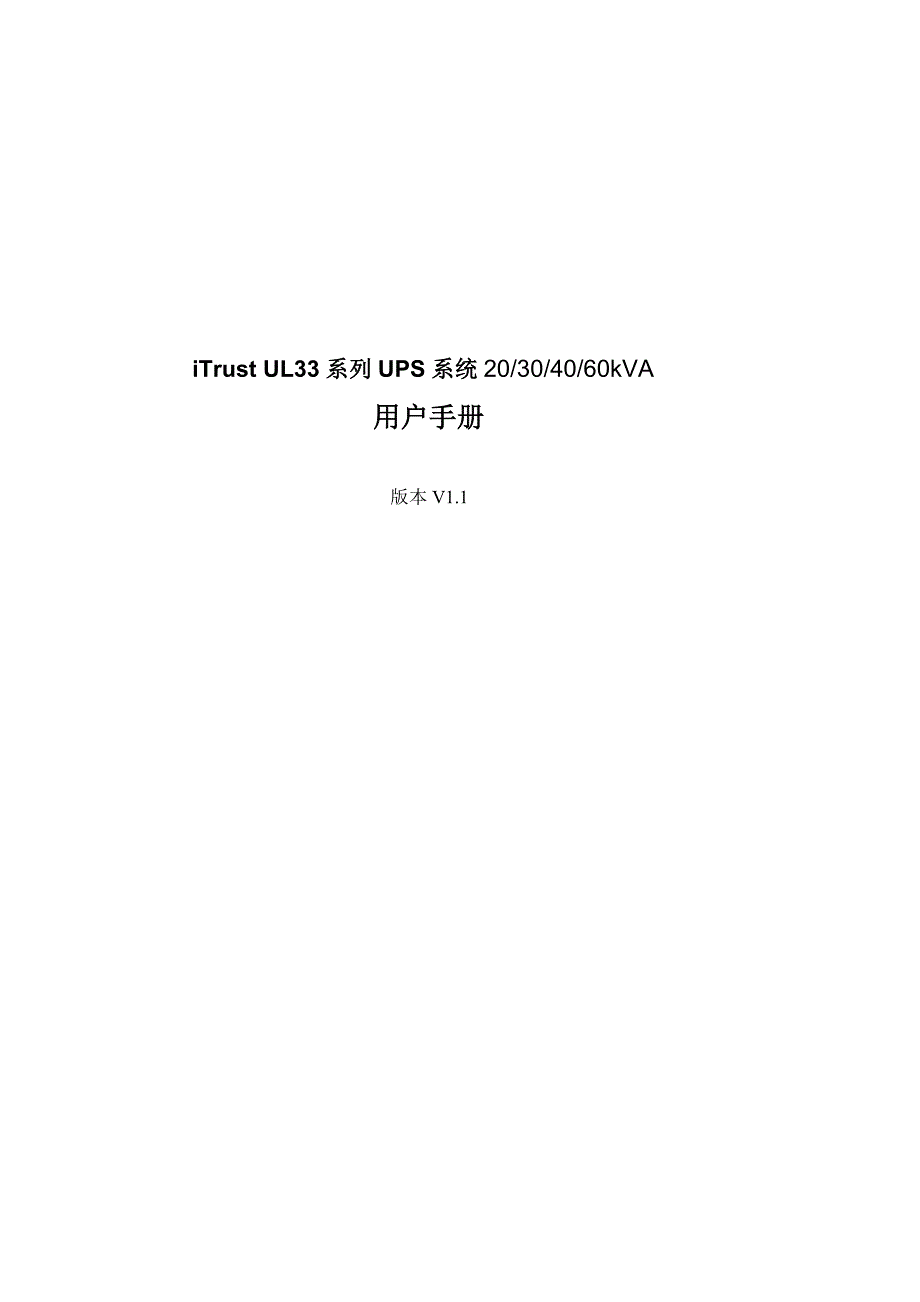

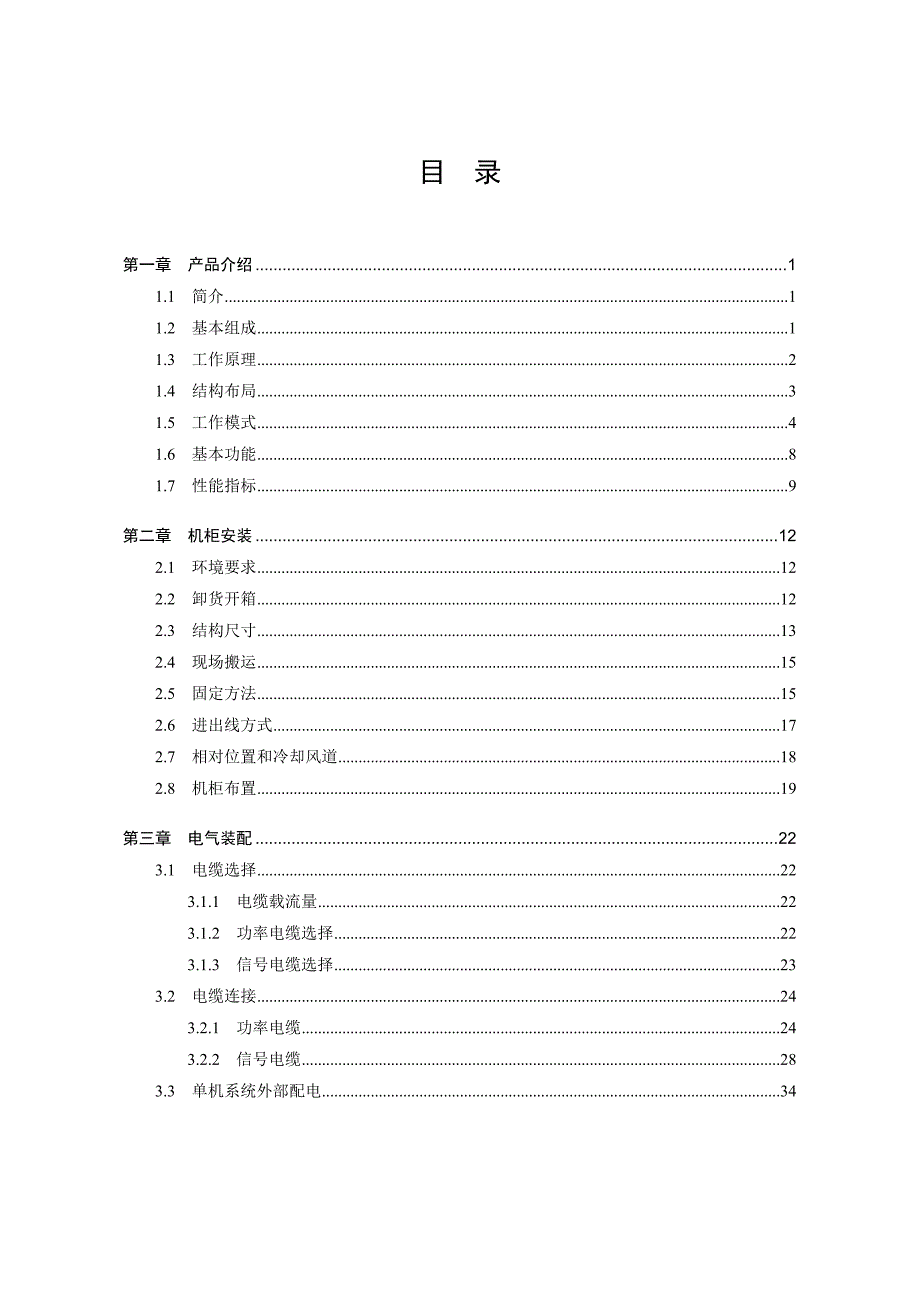

1、iTrust UL33系列UPS系统20/30/40/60kVA用户手册版本V1.1目 录第一章 产品介绍11.1 简介11.2 基本组成11.3 工作原理21.4 结构布局31.5 工作模式41.6 基本功能81.7 性能指标9第二章 机柜安装122.1 环境要求122.2 卸货开箱122.3 结构尺寸132.4 现场搬运152.5 固定方法152.6 进出线方式172.7 相对位置和冷却风道182.8 机柜布置19第三章 电气装配223.1 电缆选择223.1.1 电缆载流量223.1.2 功率电缆选择223.1.3 信号电缆选择233.2 电缆连接243.2.1 功率电缆243.2.2

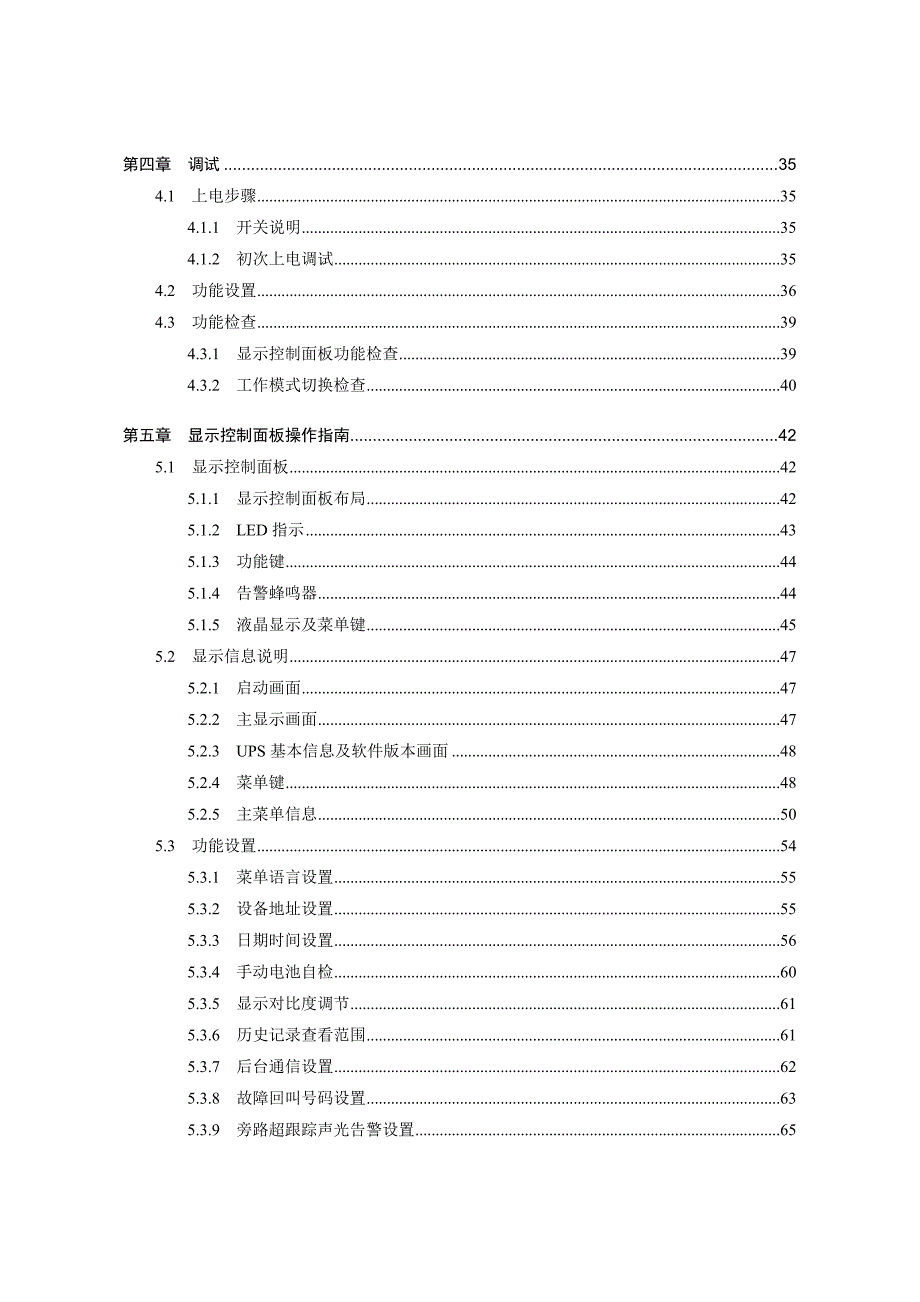

2、信号电缆283.3 单机系统外部配电34第四章 调试354.1 上电步骤354.1.1 开关说明354.1.2 初次上电调试354.2 功能设置364.3 功能检查394.3.1 显示控制面板功能检查394.3.2 工作模式切换检查40第五章 显示控制面板操作指南425.1 显示控制面板425.1.1 显示控制面板布局425.1.2 LED指示435.1.3 功能键445.1.4 告警蜂鸣器445.1.5 液晶显示及菜单键455.2 显示信息说明475.2.1 启动画面475.2.2 主显示画面475.2.3 UPS基本信息及软件版本画面485.2.4 菜单键485.2.5 主菜单信息505.
3、3 功能设置545.3.1 菜单语言设置555.3.2 设备地址设置555.3.3 日期时间设置565.3.4 手动电池自检605.3.5 显示对比度调节615.3.6 历史记录查看范围615.3.7 后台通信设置625.3.8 故障回叫号码设置635.3.9 旁路超跟踪声光告警设置655.4 提示窗665.5 UPS的事件及状态信息69第六章 使用维护指南726.1 使用指南726.1.1 开机726.1.2 关机736.1.3 工作模式切换746.1.4 紧急关机及恢复746.1.5 故障消音756.1.6 故障消除756.1.7 监控系统的使用766.1.8 监控输入输出接点786.1.
4、9 温度测量796.2 维护指南796.2.1 日常维护796.2.2 电池维护816.2.3 停机维护83第七章 故障诊断及处理847.1 UPS系统故障诊断847.1.1 故障诊断基础847.1.2 故障诊断步骤847.2 故障信息的LED指示857.2.1 LED显示区857.2.2 防雷器件LED指示857.3 故障信息的蜂鸣器指示867.4 故障信息的液晶显示屏指示86第八章 并机系统898.1 系统介绍898.1.1 简介898.1.2 工作原理908.1.3 工作方式938.2 安装固定938.2.1 机柜安装938.2.2 电气安装948.3 外部配电958.4 并机系统上电调
5、试968.5 并机系统使用指南978.5.1 并机系统开机978.5.2 并机系统关机988.5.3 工作方式切换998.5.4 维护并机系统中的故障UPS998.5.5 紧急关机及恢复1008.5.6 故障模式及其处理101第九章 选件使用和维护1029.1 电池柜1029.1.1 外形及尺寸1029.1.2 电池柜的安装1039.2 SNMP卡及其软件1039.2.1 产品结构和接口1049.2.2 技术特点1049.3 网络软件1059.4 MODEM1059.5 温度传感器TMP12Z1069.6 C级防雷系统SPD24Z1069.6.1 防雷装置介绍1069.6.2 防雷装置安装步骤
6、1079.6.3 使用与维护108第十章 售后服务11010.1 异常处理11010.2 技术支持11210.3 保修范围112附录一 开关机操作流程113附1.1 开机顺序113附1.2 关机顺序113第一章 产品介绍 11第一章 产品介绍1.1 简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可将电池能量逆变给负载，继续提供一段时间供电。UL33系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术，输出稳定、洁净、不间断的电源，具备完备的网络管理功能。1.2 基本组成UL33
7、系列UPS系统主要包括由整流模块（REC）和逆变块（INV）组成的AC-DC-AC变换主回路、由反向并联的可控硅组成的旁路静态开关、维修旁路空开Q3BP、输出隔离变压器和逆变静态开关、蓄电池组以及输入Q1/输出空开Q5等。系统组成如图1-1所示，其中，空气断路器Q1控制主路交流电源输入，整流模块将交流电源变成直流电源，逆变模块进行DC/AC变换，将整流模块和蓄电池提供的直流电源变换成交流电源，经过隔离变压器输出。蓄电池组在交流停电时通过逆变向负载供电。输入电源也可以通过旁路静态开关从旁路回路向负载供电。另外，要求对负载供电不间断而对UPS内部进行维修时，可使用维修旁路开关Q3BP。图1-1 U
8、PS原理框图1.3 工作原理UL33系列UPS单机系统主电路如图1-2所示。图1-2 UL33系列UPS单机主电路原理图主路输入电源从空气断路器Q1输入，通过熔断器，经自耦变压器降压，通过输入电感进入高频六管整流单元，高频整流将三相交流电变换为稳定的直流电源，实现功率因数校正，整流器同时具有充电器的功能；该部分电路采用延时软启动和DSP实时处理的全数字控制技术，提高了系统的抗冲击能力和直流母线电压的稳定性，可减小蓄电池充电纹波，延长蓄电池的寿命。蓄电池通过接触器接入，只有在直流母线电压达到一定阀值时接触器才能将蓄电池组与直流母线并联接通，蓄电池通过直流滤波电路向逆变器提供直流电源。逆变器采用D
9、SP实时处理的全数字矢量控制技术，通过SVPWM调制六只IGBT功率开关器件，把直流母线电源变换成三相交流。输出经过/Z0变压器、静态开关、快速熔断器、空气断路器等功能单元，实现负载端与输入侧的隔离。旁路输入电源从空气断路器Q2输入，通过旁路静态开关的控制后输出。双DSP和单片MCU组成全数字控制系统，为本机强大的功能提供了可靠保证。通过控制旁路静态开关和逆变器输出静态开关的通断状态可实现多种工作模式的切换，先进的电池管理可延长电池寿命，多种通信接口和管理软件为管理个性化提供了可能。UL33系列UPS并机系统采用全数字、分散式在线并联技术。各台UPS由并机板引入并机逻辑信号和环流检测信号，可实
10、现最多8台同型号UPS的直接并联。UL33系列UPS电源能够实现N+X冗余并联、扩容并联及串联热备份等多种工作方式。在线并机不需增加任何辅助设备，可缩短停电时间甚至无需断电，从而提高系统可靠性。1.4 结构布局如图1-3和图1-4所示，UL33系列UPS系统主要由整流模块、逆变模块、辅助电源、输入输出配电、监控系统、并机控制、防雷和EMI系统、风扇制冷系统、输入输出隔离滤波系统等组成。1：风扇 2：整流模块 3：两块辅助电源板ULW2L61M54：交流接触器 5：电池输入接线端子 6：手动维修空气断路器Q3BP7：逆变模块 8：配电板ULK2L61R1 9：D级防雷器SPD12Z 10：输出空
11、气断路器Q5 11：主路输入空气断路器Q1 12：旁路电源输入空气断路器Q213：操作键盘板ULW2L61K1 14：液晶显示屏 15：并机板ULW2L61M316：监控板ULW2L61U2 17：机柜地脚螺钉（M20）四个图1-3 20/30kVA UPS元器件布局图1：风扇 2：整流模块 3： 软启动继电器 4：交流接触器 5：两块辅助电源板ULW2L61M5 6：D级防雷器SPD12Z7：霍尔电流传感器 8：电池输入接线端子 9：手动维修空气断路器Q3BP10：主路输入空气断路器Q1 11： 旁路电源输入空气断路器Q2 12： 逆变模块13：快速熔断器 14： 并机板ULW2L61M3
12、15： EMI板ULW2L61M4 16：磁环 17： 输出空气断路器Q5 18： 操作键盘板ULW2L61K1 19：液晶显示屏 20：监控板ULW2L61U2 21： 蓄电池EMI板 22：熔断器NT00 23：机柜地脚螺钉（M20）四个图1-4 40/60kVA UPS元器件布局图1.5 工作模式正常工作模式在主路市电正常时，UPS一方面通过整流器、逆变器给负载提供高品质交流电源；另一方面通过整流器为电池充电，将能量储存在电池中。原理框图见图1-5。图1-5 正常工作模式电池工作模式当主路市电异常时，系统自动无间断地切换到电池工作模式，由电池通过逆变器输出交流电向负载供电。市电恢复后系统
13、自动无间断地恢复到正常工作模式。原理框图见图1-6。图1-6 电池工作模式旁路工作模式旁路工作方式有两种，一种能自动恢复到正常工作模式；另一种需人工干预才能回到正常工作模式。在逆变器过载延时时间到、逆变器受大负载冲击等情况下，系统自动无间断切换到静态旁路电源向负载供电。过载消除后，系统自动恢复正常供电方式。当用户关机，或主路市电异常且电池储能耗尽，或发生严重故障等情况下，逆变器关闭，系统会切换并停留在旁路工作模式。此后若需恢复到正常工作模式，则需要用户重新开机。原理框图见图1-7。图1-7 旁路工作模式ECO工作模式如果负载对电源的质量要求不是很高，而对系统的效率要求较高时，可通过设置让系统工
14、作在“ECO工作方式”。这种方式下，旁路电源正常时系统通过静态旁路给负载供电，主路通过整流器给电池充电；当旁路电源断电或超出允许范围时，UPS会自动将负载切换到由主路或电池逆变器供电。当旁路电源恢复正常后（在允许范围内），系统会自动地切回到旁路供电，从而大大提高了系统的效率。原理框图见图1-8。注意该工作模式只能通过专业人员进行设置，且仅适用于单机工作方式。图1-8 ECO工作模式维修工作模式对UPS系统及电池进行全面检修或设备故障维修时，可以通过闭合维护开关Q3BP，将负载转向维修旁路直接供电，以实现对负载不停电维护。维修时需要断开UPS内部的主路输入开关Q1、旁路输入开关Q2和电池输入开关
15、QF1以及输出开关Q5，实现UPS内部不带电而对负载仍然维持供电的维修工作模式。原理框图见图1-9。图1-9 维修工作模式智能发电机模式当市电无法供电，柴油发电机组输出功率又不满足负荷需求时，蓄电池会自动辅助供电，实现柴油发电机组与蓄电池联合供电。联合供电时间应当服从电池管理系统的设置。原理框图见图1-10。注意该工作模式只能通过专业人员进行设置。图1-10 智能发电机模式并机工作模式多台UPS（最多8台）在冗余并机或扩容并联的工作方式时，各台UPS之间自动均分负载，如果其中一台UPS出现故障，该台UPS自动退出运行，剩余UPS均分负载；如果系统过载，则整个UPS系统转旁路运行。并机工作又有正
16、常工作模式、电池工作模式、旁路供电模式、维修工作模式和联合供电模式等多种工作模式。多种电源输入方式UPS系统主路输入和旁路输入可以是同一路电源也可以是两路不同的电源。输入连接方式见图1-11和图1-12。图1-11 一路电源输入方式图1-12 两路电源输入方式1.6 基本功能【电池管理功能】UL33系列UPS系统具有先进的电池管理功能，主要包括电池故障检测、电池放电后备时间预测及其它多种常规功能。【延时软启动功能】UL33系列UPS系统有完备的延时软启动功能，能大大减小系统启动过程中对设备和电网的冲击。【告警和保护功能】UL33系列UPS系统具有多种告警方式，可通过声、光、LCD、输入输出接点
17、以及网络传输方式对当前发生的告警进行及时、准确和详细的提示，在提高系统可靠性的同时，帮助维护人员准确快速地定位及排除故障。【冷启动功能】UL33系列UPS系统在没有交流电源输入但蓄电池组一直并联在直流母线的情况下，可直接启动UPS。【市电恢复自启动功能】市电恢复自启动功能是专门针对UPS设备接有后备电池的应用场合设计的，可以在后备电池实施欠压保护以后，输入交流电恢复正常时，UPS电源自启动，按照预先设定好的工作模式选择供电方式。该功能与网络监控一起实现无人值守场合的UPS自动启机。【监控系统功能】UL33系列UPS的监控系统具有优异的本机监控功能和并机控制方法，支持灵活的网络化监控，可以充分满
18、足不同用户的应用需求。【紧急关机功能】通过“紧急关机”按钮可以关闭整流器、逆变器，封锁输出（包括旁路和逆变器），同时将电池连接断开。1.7 性能指标特性参数UL33系列UPS系统具有优良的特性参数，如表1-1所示。表1-1 UL33系列UPS电源特性参数指标容量20kVA30kVA40kVA60kVA型号UL33-0200LUL33-0300LUL33-0400LUL33-0600L主路输入输入电压380V（线电压）输入方式三相三线功率因数0.99谐波电流3%电压范围+15%-45%-20%-45%之间降额使用频率范围50Hz10%旁路输入输入电压380V（线电压）输入电压范围10%输入方式三
19、相四线频率范围50Hz10%输出稳态电压精度（平衡负载）1%动态电压瞬变5%（0100%负载变化）动态瞬变恢复时间60ms电压畸变（线性负载）THD2%（相电压）电压畸变（非线性负载）THD5%（相电压）功率因数0.8（滞后）频率跟踪范围50Hz2Hz输出频率精度（电池逆变）0.1%三相相位差1201（平衡或不平衡负载）100%不平衡负载电压时稳压精度2%频率跟踪速率1Hz/s逆变器过载能力105%额定负载负载125%额定负载时，100.1min后转旁路输出；125%额定负载负载150%额定负载时，200ms后转旁路输出旁路过载能力135%额定电流以下可长期过载1000%额定电流20ms输出电
20、流峰值比3：1切换时间（正常模式）0系统系统效率（线性负载）87%88%89%90%系统效率（ECO模式）98%电池逆变效率（线性负载）92%93%93%94%显示LCD+LEDEMC/EMI传导EN50091-2辐射EN50091-2 CLASS-A谐波电流IEC1000-3-4抗扰性IEC 61000-4-2.3.4.6.8.9.11 Level III，IEC 61000-4-5 Level 安规要求GB4943-1995噪音（2m）60dB65dB空载环流（1+1）1A空载环流（3+1）2A电流不平衡度（1+1）1%电流不平衡度（3+1）2M（500VDC）绝缘强度（输入、输出对地）2
21、820Vdc，1min无飞弧，漏电流3.5mA电涌保护达到IEC60664-1规定的类安装位置要求，即承受1.2/50s+8/20s混合波能力不低于6kV/3kA防护等级IP21电池节数12V电池30节或2V电池180节外形尺寸（WHD）mm6001400860600140086080018008608001800860机柜重量（kg）440528654811电气参数在进行UPS电源成套供电系统设计中，动力电源、制冷设备、输入配电、输出配电、电缆选择等方面的工作可以参照表1-2。表1-2 电气设计参数表型号UL33-0200LUL33-0300LUL33-0400LUL33-0600LUPS额
22、定功率20kVA30kVA40kVA60kVA交流输入主路为380V+15%45%（33W），旁路为380V10%（34W）额定损耗2.40kW3.60kW4.37kW5.94kW通风量（m3/小时）50080014002200主路输入电流44A66A88A132A旁路输入电流37A56A74A112AUPS输出电流37A56A74A112A电池输入电流56A84A112A168AiTrust UL33系列UPS系统20/30/40/60kVA 用户手册第二章 机柜安装 21第二章 机柜安装2.1 环境要求l 工作温度：040l 储存温度：-4070（不带电池）-2055（带电池）l 相对湿度
23、5%95%，无冷凝l 冷却方式：风冷l 海拔高度：1500m，满足GB3859.2-93的降额要求l 垂直度：没有振动颠簸且垂直倾斜度不超过5度l 污染等级：II级UPS系统应安装在具有足够通风量、凉爽、湿度不高和具有无尘条件的清洁空气的运行环境中。推荐工作温度为2025，湿度控制在50%左右。注意房间内不应存放易燃、易爆或具有腐蚀性的气体或液体的物品。严禁安装在具有金属导电性尘埃的工作环境中。2.2 卸货开箱设备应放置在符合要求的储藏环境中，储藏时间不宜超过3个月。设备安装时，应将设备运至安装现场后再拆除外包装，此时应当按照箱内的装箱清单核对各种设备及材料是否正确，同时妥善保管各种备件附件
24、以备后续安装设备、连接线缆以及今后维护时使用。机柜外包装拆除办法见包装箱的具体示意。2.3 结构尺寸为了设备的可靠运行，设备应当依据现场条件和设计标准选择适当的固定方式。表2-2列出了UL33系列UPS电源的结构参数。表2-1 UL33系列UPS结构参数表名称高（mm）宽（mm）深（mm）前门开启尺寸（mm）前门开启角度后部散热通道（mm）重量（kg）20kVA UPS140060086066010050044030kVA UPS140060086066010050052840kVA UPS180080086045010050065460kVA UPS180080086045010050081
25、120/30kVA UPS电源的外型尺寸见图2-1、安装固定位置见图2-2。图2-1 20/30kVA UPS电源外型尺寸图2-2 20/30kVA UPS机柜安装固定位置40/60kVA UPS电源的外型尺寸见图2-3、安装固定位置见图2-4。图2-3 40/60kVA UPS电源外型尺寸图2-4 40/60kVA UPS机柜安装固定位置2.4 现场搬运吊装运输【准备工作】四根至少1.5米长，承重至少1.5吨的吊缆。【运输工作】UPS电源机柜运达安装现场后再拆除外包装，将随机附件中的四个吊环安装在机柜顶部的四个角上，套好吊缆进行吊装。叉装运输若条件不允许吊装时可以考虑使用叉车，从UPS的前后
26、左右四个方向都可以叉起，由于UPS单体较重，需注意运输距离不宜超过10米。2.5 固定方法UPS机柜的重量是通过其最下部的四个地脚螺栓（直径为40mm）传递到地板上的，地板承重能力不够时应当增加辅助装备，将机柜重力分散至更大的支撑平面上。例如，平铺大面积铁板或增加支架支撑脚数量和面积。UPS电源系统安装可以依据机房地面条件的不同，分别选择非固定安装、无底座固定安装、底座上固定安装等不同的固定方式。注意由于UPS需从底部进风，任何安装方式必须保证机柜底部不小于10cm的通风距离。非固定安装将UPS直接放置于平整的地面。设备就位场地一般应为“工业类型”的硬质水泥型地板，可以通过调整机柜最下部的四个
27、地脚螺栓使机柜垂直（第一个安装机柜）或与前面安装的机柜的门对齐（随后安装的机柜），垂直高度调节范围为100mm140mm，垂直倾斜度不超过5度。见图2-5。图2-5 UPS电源地脚螺钉位置无底座固定安装对于防震要求较高的场合，无底座固定安装的典型场合是将机柜固定在地槽上，如图2-6所示。具体安装步骤如下：1在地槽边沿上参考图2-2或2-4打好膨胀螺栓安装孔；2将机柜吊起至少250mm，拆去机柜底部的四个地脚螺栓，揭开机柜前面下部横梁上的安装孔塑料盖。3将机柜放置到安装位置且让安装孔对准膨胀螺栓安装孔。4从安装孔放置进去膨胀螺栓，如果安装孔较大，可另外增加较大的厚垫片。调整机柜的垂直度和平行度，
28、紧固四个膨胀螺栓，使得机柜牢固地固定在地面。图2-6 UPS电源机柜地槽上固定安装底座上固定安装对于有防静电地板的机房，可以设计托架来支撑机柜的重量。托架设计参照图2-2或图2-4和图2-7，且考虑地板平均荷重能力。再按照非固定安装方式的调节方法调整机柜的垂直度，也可以将机柜与支架间用螺栓固定起来。图2-7 支架安装示意图2.6 进出线方式UL33系列UPS电源系统兼容了多种进出线方式，可以通过地槽铺设电缆（下部进出线方式），或采用桥架电缆敷设方法（上部进出线方式）。下部进出线位置见图2-8，上部进出线位置见图2-9。图2-8 UPS底部俯视进出线示意图图2-9 UPS上部进出线示意图2.7
29、相对位置和冷却风道UPS电源冷却风源从机柜下部风栅进入UPS内部，由风扇提供强制风冷，从后部排出。在设计UPS机房的通风冷却系统时请参看表2-3各种UPS的功耗和通风量数据。表2-2 功耗和通风量参数表UPS容量20kVA30kVA40kVA60kVA交流输入主路为380V+15%45%（33W），旁路为380V10%（34W）额定损耗2.40kW3.60kW4.37kW5.94kW通风量（m3/小时）50080014002200UPS机柜后部离物体间距宜大于500mm，以便维修和散热；前部离物体间距宜大于1000mm，以保证开启前门需要的操作空间和人行通道。相对位置示意图见图2-10。图2-
30、10 机柜周边相对位置2.8 机柜布置UPS电源成套系统除UPS电源单机外，还包括蓄电池柜、输入输出配电柜、旁路隔离变压器柜等，需合理安排其安装位置。一般情况下输入输出配电柜、旁路隔离变压器柜等柜体参照不同的标准制造，机械结构尺寸可能不同，与UPS电源主体系统放置位置允许有一定的距离或放置在不同的场所。下面重点介绍UPS单机与蓄电池柜间的一些布局要求。配置一个电池柜的UPS单机系统布局UL33系列UPS单机系统配置的电池后备时间为1530分钟时，用一个电池柜即可容纳所需的蓄电池组。系统布局只有一个电池柜和一个UPS电源机柜的相对关系，放置位置没有严格的要求。图2-11示出了一种布局形式。在进行
31、UPS电源机柜和电池柜安装时需考虑到系统将来是否便于扩展。注意电池柜与UPS系统并排放置时，电池柜后面板与UPS系统后面板对齐。图2-11 单机布局方式1配置多个电池柜的UPS单机系统布局UPS单机系统如果要求电池后备时间在30分钟以上时，一般需要配置多个蓄电池柜，蓄电池组容量和配置方式可以从第九章的蓄电池一节查出。该系统应当将多个蓄电池柜并排装在一起，UPS电源机柜依据扩容的需要灵活放置在电池柜组的右边或左边，甚至后部（注意操作维护空间的预留）。图2-12示出了一种布局形式。并机系统机柜布局图参见第八章相关部分内容。图2-12 单机布局方式2第三章 电气装配 33第三章 电气装配本章介绍UL
32、33系列UPS电源系统的功率电缆、信号电缆及后台监控电缆的连接方法。3.1 电缆选择3.1.1 电缆载流量依据电工设计规范的推荐，对供电回路线路压降和线缆允许温升不作要求时可以按照表3-1的建议选择线缆载流量。表3-1 各种截面电缆的载流量载流量（A）截面积（mm2）11.52.5461016253550709512015018524025橡皮212735455885110145180230285345400470540660塑料192432425575105138170215265325/35橡皮202533425480103136168215267323374439505617塑料1822
33、3039517096129159201248304/3.1.2 功率电缆选择UL33系列UPS电源输入输出功率电缆主要有主路交流电源输入电缆（3相3线）、旁路交流电源输入电缆（3相4线）、UPS电源输出电缆（3相4线）、电池输入电缆（正负两极）、保护地线和防雷地线等。 建议UPS的输入和输出电缆选择额定介电强度为AC450V/750V，允许工作温度达70的BVR或RV型软连接电缆。功率电缆电流的确定第一种为计算法：功率因数取0.8、效率取0.90、输入电压取最低值176V、输出相电压取220V、蓄电池组电压取最低值3010.8V=324V、旁路过载能力135%、逆变器输出过载能力125%等系统
34、参数选取后，按下列公式计算出电流参数：输入电流Iin=（输出额定VA值0.8/0.90）1.25/176/3电池电流Ibat=（输出额定VA值0.8/0.90）/（3010.8）输出电流Iout=输出额定VA值/220/3第二种为查表法：从表3-2中查出UPS电源的工作电流。电缆选择UL33系列UPS的功率电缆按照35A/mm2的电流密度进行配置，同时电缆上的最大电压降不大于3V。UPS电源系统的中线有旁路电源输入中线、UPS电源输出中线，其截面积应当为相线电缆截面积的1.51.7倍。UPS电源系统中有安全保护地线和防雷地线，其截面积应当为相线电缆截面积的0.51.0倍。但截面积不小于16mm
35、2。本系列UPS电源的电流和线缆选择见表3-2。表3-2 电缆截面选取推荐表名称20kVA30kVA40kVA60kVA电流（A）电缆（mm2）电流（A）电缆（mm2）电流（A）电缆（mm2）电流（A）电缆（mm2）电池562584251123516850旁路37165616742511235输出37165616742511235输入44166616882513235中线25253550地线16162525注意1电池空开的直流分断电压必须450VDC；2建议电池电缆长度20m，否则严重影响电池后备时间的预测精度。3.1.3 信号电缆选择信号电缆应当选用屏蔽多芯电缆，采用单线电缆时需多根电缆线捆
36、扎在一起以增强机械强度，建议每组不多于30根。单线电缆截面积应当不小于0.5mm2。串行通信电缆建议选用3芯或5芯通信用屏蔽电缆。3.2 电缆连接3.2.1 功率电缆接入位置UL33系列UPS的标准设计为旁路与主路共用一路电源。工程安装时，UPS电源输入输出功率电缆按照选定的进出线方式，参照图3-1指示位置连接。图3-1 UL33系列UPS下部接线位置图如果主路和旁路电源不是同一路输入电源，应当分别参照图3-2和3-3指示位置连接电缆。图3-2 20/30kVA UPS下部接线位置图图3-3 40/60kVA UPS下部接线位置图走线方法1下进下出走线方法按照图2-7指示的位置从机柜下部对应穿
37、入电缆。2上进上出走线方法上进上出进线方式的各种电缆进出，首先将机柜顶部前面过线孔处的铁板敲落，然后装上随机附件中的护线环，最后将电缆从该孔输入经过机柜两侧的金属线槽至机柜底部，再按照下进下出线方式连接电缆。UPS机柜从正面看，蓄电池、主路输入电源、旁路输入电源等电缆从左边过线孔穿入，输出功率电缆、所有信号电缆从右边过线孔进入。电缆穿入位置及机柜内布局见图2-8所示。连接方法注意所有电缆连接施工过程中，输入输出两端的连接开关均应处于“OFF”位置，原则上电缆连接时首先连接无源端。1电缆穿入按照设计规定的进出出线方式，参照图2-7、2-8、3-1、3-2、3-3等所示位置将电缆穿入。2电缆接线端
38、制作输入电缆首先剖头20mm左右，然后套入随机附件中的H型预绝缘端子或GTNR型裸压接端子（需进行绝缘保护）并进行冷压接处理，选择压接电缆的冷压端子参见表3-3，其中GTNR型端子可以用OT型端子替代。表3-3 UL33系列UPS安装用冷压端子对应表名称20kVA30kVA40kVA60kVA端子电缆mm2端子电缆mm2端子电缆mm2端子电缆mm2电池GTNR25-825GTNR25-825GTNR50-835GTNR50-850旁路H16/2416H16/2416H35/3025H35/3035输出H16/2416H16/2416H35/3025H35/3035输入H16/2416H16/2
39、416H35/3025H35/3035中线GTNR25-825GTNR25-825GTNR50-835GTNR50-850地线GTNR25-816GTNR25-816GTNR25-825GTNR25-8253主路输入交流电源线连接主路输入交流电源3相3线按照从左到右接A1、B1、C1相线的相序插入空气断路器Q1的下部外加接线端子内，并紧固。4旁路输入交流电源线连接旁路输入交流电源三根相线按照从左到右接A2、B2、C2相线的相序插入空气断路器Q2的下部外加接线端子内，并紧固。5交流输出线连接UPS电源输出交流电源三根相线输出电缆按照从左到右接U、V、W相线的相序插入输出空气断路器Q5下部外加接线
40、端子内，并紧固。6电池线连接电池正、负两极输入电缆按照从左到右的顺序紧固到接线端子座JX3的下部端子上。7中线连接旁路电源输入N线电缆紧固到机柜下部标示有“N/INPUT”的接线铜排JX4上，UPS电源输出N线电缆紧固到机柜下部标示有“N/OUTPUT”的接线铜排JX5上，选用M812的铜质螺栓紧固。注意空气开关Q1、Q2、Q5的交流电源相序千万不能错误。相序规定如图3-4。图3-4 空气开关相序输入示意图接地方法UL33系列UPS系统输入主路电源无中线、旁路和输出电源有中线，机器内部输入输出中线已经短连。防雷地PE和机柜保护地在机柜内已经连接（见图3-5所示），用户可以依据不同的接地要求取舍
41、该连接电缆，一般情况下分开连接的方式对人身安全更好、二者合一则对设备保护更优。在计算机机房电源输入端设置有C级防雷时宜选择机柜安全保护地与防雷地合二为一的连接方式。下进下出线方式的安全保护接地线应当连接到机柜底部横梁内侧镶嵌的铜螺母或标示有“PE”的接线铜排上，上进上出线方式接到顶部横梁内侧镶嵌的铜螺母上，选用M812的铜质螺栓紧固。图3-5 机柜内部PE线位置图注意1UL33系列UPS电源的漏电流小于1A，使用时请注意人身安全的保护。2UL33系列UPS电源机柜对接地电阻要求建议小于1。3.2.2 信号电缆系统信号电缆包括后台监控串行口连线电缆、输入输出接点控制线、并机逻辑和均流电缆。接入走线信号电缆按照图3-6所示进行走线和固定。图3-6 20/30/40/60kVA UPS信号电缆布线图连接方法1并机电缆连接方法图3-7 并机板ULW2L61M3并机系统中并机电缆的详细连接方法见第七章，该处简单说明并机板的位置和随机附件。开启前门可见中部内盖板上有一出线口（并机电缆出线孔），内部电路板就是并机板ULW2L61M3如图3-7，同时可见其中的插座，P1/P2为两个并联的
