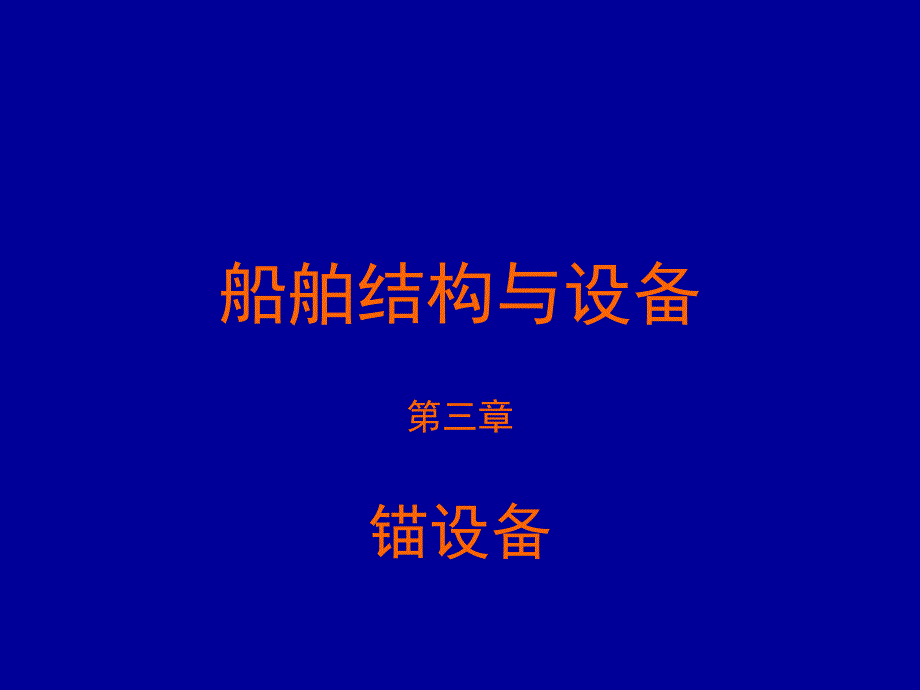

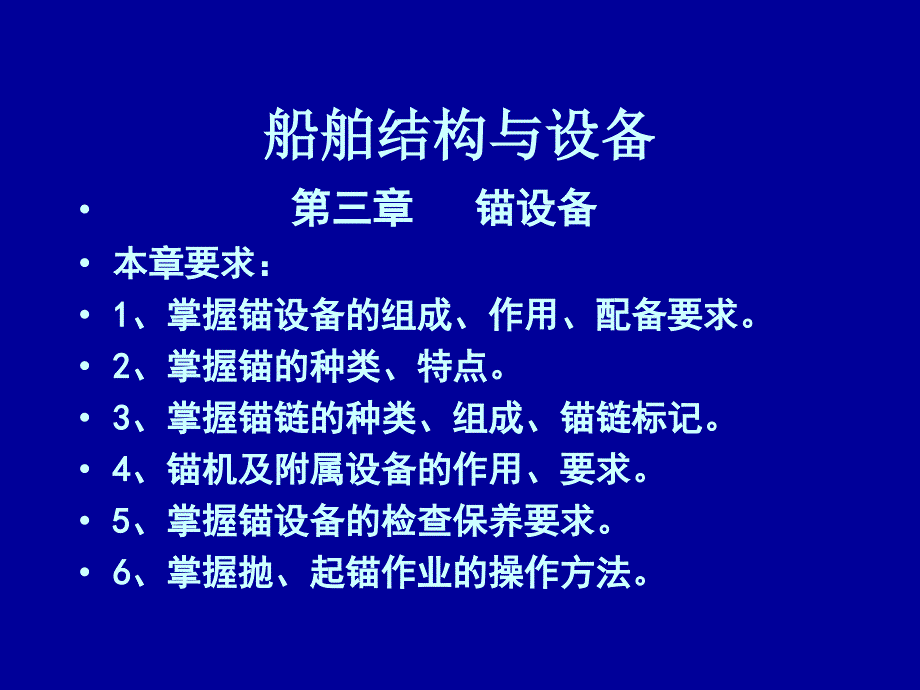

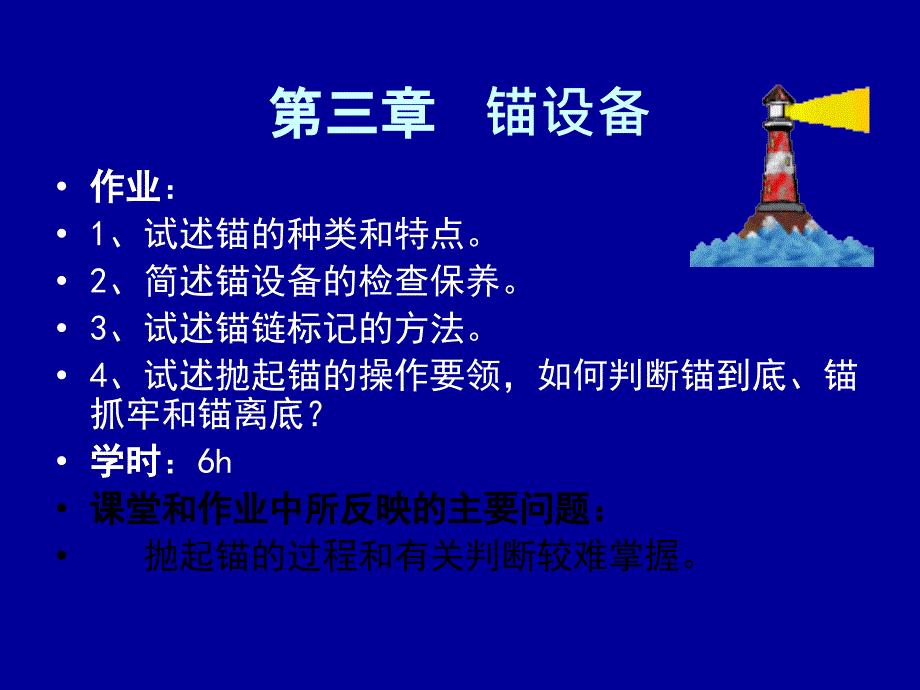

1、船舶结构与设备第三章锚设备船舶结构与设备船舶结构与设备 第三章第三章 锚设备锚设备本章要求：本章要求：1 1、掌握锚设备的组成、作用、配备要求。、掌握锚设备的组成、作用、配备要求。2 2、掌握锚的种类、特点。、掌握锚的种类、特点。3 3、掌握锚链的种类、组成、锚链标记。、掌握锚链的种类、组成、锚链标记。4 4、锚机及附属设备的作用、要求。、锚机及附属设备的作用、要求。5 5、掌握锚设备的检查保养要求。、掌握锚设备的检查保养要求。6 6、掌握抛、起锚作业的操作方法。、掌握抛、起锚作业的操作方法。第三章第三章 锚设备作业作业：1、试述锚的种类和特点。2、简述锚设备的检查保养。3、试述锚链标记的方法
2、4、试述抛起锚的操作要领，如何判断锚到底、锚抓牢和锚离底？学时学时：6h 课堂和作业中所反映的主要问题：课堂和作业中所反映的主要问题：抛起锚的过程和有关判断较难掌握。第三章第三章 锚设备第一节第一节 锚锚 anchoranchor 锚设备的组成：锚泊力：锚的性能要求：P53 锚的种类：有无横杆：有杆锚、无杆锚 锚爪可否转动：固定爪锚、转爪锚船用锚的性能对锚的性能要求对锚的性能要求(1)锚的结构和形状应使其具有较大的抓重比；(2)抛锚时能很快抓入泥土，抓土稳定，对各种底质的适应能力强；(3)使用方便，保养容易；(4)起锚时应易于脱离泥土，易于冲洗；(5)结构坚固可靠，制造简易，成本低。u抓重比
3、抓重比（Holding power to weight ratio;Holding efficiency）又称抓力系数，是锚被抛到水底后，所能提供的抓力与其重（质）量的比值。u抓重比与锚的结构类型、锚地的底质等因素有关。u锚的实际抓力大小与锚的种类、重量、锚地底质、锚的抓底状态和受力状态等因素有关。u锚袭角和锚折角 锚袭角和锚折角对于固定爪锚，其锚袭角和锚折角分别是地平面和锚干轴线与锚爪尖切线间的夹角；对于转爪锚，它们分别是地平面和锚干轴线与锚爪轴线平面的夹角。试验表明，不同的底质对应的合适的锚折角不同，软泥底为50，沙底约为和3035，泥沙底约43左右。因有些大抓力锚其锚折角可以调节。第一节
4、第一节 锚锚一、有杆锚一、有杆锚stocked stocked anchoranchor1 1、结构、结构2 2、特点：、特点：1 1）结构简单）结构简单 2 2）抓重比大（）抓重比大（4848 3 3）抛起锚不便）抛起锚不便 4 4）锚泊中有一锚爪外露）锚泊中有一锚爪外露3 3、应用：小船、帆船、渔船、应用：小船、帆船、渔船有杆锚的抓底过程第一节第一节 锚锚二、无杆锚二、无杆锚 又称山字锚或转爪锚，常见有霍尔锚、斯贝克锚等。1、结构特点 霍尔锚霍尔锚HallHalls anchors anchor锚头（包括锚爪、锚冠）、锚干anchor shank,锚卸扣(anchor shackle)和销
5、轴、横销等锚爪可向锚干平面两边各转一定角度锚冠两侧设有助抓突角，能促使锚爪啮土国标有A、B、C三型霍尔锚无杆锚的抓底过程无杆锚无杆锚斯贝克锚斯贝克锚 Speke anchor Speke anchor霍尔锚的改良型锚冠上设锚冠板，锚爪上设加强筋锚头的重心位于销轴中心线之下，减小锚爪与船壳板之间的接触力.无杆锚无杆锚尾尾 翼翼 式式 锚锚 tril-tril-stabiliaer anchorstabiliaer anchor我国研制的新型（ZY系列）锚锚头重心低，助爪突角宽厚，各方面性能优于前两种。国标有AR6（长柄，锚折角40）和BR6（短柄，锚折角38）两型。贝尔特脱锚（Baldt anc
6、hor）美国研发并得到长期使用的一种无杆锚无杆锚无杆锚2 2、特点、特点抛起锚方便两锚爪同时抓底抓重比相对较小（普通无杆锚如霍尔锚、斯贝克锚等的抓重比，在软泥底中一般约为3左右，沙质底可达7，最大不超过），可通过适当增加锚重来弥补。可通过适当增加锚重来弥补。3、应用：广泛用作船首锚（使用方便）第一节第一节 锚锚三三、大大爪爪力力锚锚(High holding power anchor,HHP anchor)1、特点多结合有杆锚和转爪锚的优点锚爪宽而长、啮土深、稳定性好、抓力大三三、大爪力锚、大爪力锚2、种类有杆大抓力锚丹福氏锚（燕尾锚）Danforth anchor马氏锚：锚的横杆设在锚爪中部
7、外侧，为防止石块卡住锚爪，将爪内侧制成弧形。其抓重比约611。史蒂文锚(Stevin anchor，)：锚爪短而面积大，而且其锚折角可由装在锚杆上的可移动锲块调节，以适应多种底质，其抓重比可达1734。多用于石油平台的定位锚。第一节第一节 锚锚无杆大抓力锚无杆大抓力锚 1 1、AC-14AC-14型锚型锚 1）有肥大的稳定鰭，稳定性好 2）啮土快，对底质的适应性强 3）抓重比大，可达1214 4）应用于超大型船和滚装船AC-14AC-14型锚型锚第一节第一节 锚锚波尔锚波尔锚 荷兰研制 锚爪平滑锋利，适应各种底质 稳定性好，抓重比一般为6左右 应用于大型船首锚、工程船（特别是挖泥船）定位锚DA
8、1型锚结构特点锚冠较宽且端部为三棱形锚爪很长，两个斜面构成的倒V字形两爪之间的距离很小性能特点合适的啮土角度，抓力大抓驻性能好、稳定性强收藏方便起锚时附着泥沙少、冲洗方便第一节第一节 锚锚四、特种锚四、特种锚种类：伞形锚、螺旋锚和单爪锚等应用：浮筒、灯船、航标和浮标等永久性系泊用锚第三章 锚设备第二节第二节 锚链锚链chainchain要点：锚链的种类、组成、标记和检查保养作用：连接锚与船 参与提供和传递锚泊力 缓冲船舶所受外力第二节第二节 锚链锚链一、锚链的种类一、锚链的种类1、按制造方法分 1）铸钢锚链铸钢锚链 特点：强度高、钢性好、变形小、耐磨、撑档不松动、使用寿命长；工艺复杂、成本高
9、耐冲击韧性差。1、按制造方法分2）电焊锚链电焊锚链 特点：由圆钢弯制焊接而成工艺简单先进、成本低、质量好3）锻造锚链锻造锚链 特点：韧性好、工艺复杂、成本高、质量不稳定、仅在工程船上可能使用。一、锚链的种类一、锚链的种类2 2、按结构分、按结构分 1）无无档档链链：仅用于小型船 2）有档链有档链：特 点：强度大、变形小堆放时不易扭缠应用广泛。有档链有档链一、锚链的种类一、锚链的种类3、按钢材级别分（按抗拉强度）按钢材级别分（按抗拉强度）1）电焊锚链电焊锚链：M1、M2、M3 2）铸钢锚链铸钢锚链：M2、M3在相应代号前加在相应代号前加A A（如如AMAM2 2）表示有档链表示有档链级别越高、
10、抗拉强度越大级别越高、抗拉强度越大第二节第二节 锚链锚链二、锚链的组成二、锚链的组成1、链环链环anchor linkanchor link普通链环普通链环common link common link（C）：直径d，宽3.6d，长6d 链径（d）：锚链中普通链环的直径。锚链大小和强度依据：d普通链环普通链环1、链环链环加大链环加大链环 enlarged link enlarged link（EL）：直径1.1d末端链环末端链环 end open link end open link（E）：直径1.2d转环转环 swivel link swivel link（SW）：环栓朝向中间链节Joini
11、ng shackle D type（JS）第二节第二节 锚链锚链连接链环或连接卸扣连接链环或连接卸扣：连接锚链节 1）连接链环joint link 直径d，有散合式和双半式两种。2）连接卸扣joint shackle 用于无档锚链的链节连接。链链端端卸卸扣扣end end shackleshackle：锚链最前端与锚卸扣直接连接的一卸扣。第二节第二节 锚链锚链2、链节 锚链的长度单位。规范规定：标准链节长27.5m。英美国家：15拓（27.43m）。3、锚链的连接方式：1）连接链环连接：可直接接普通链环 2）连接卸扣连接：需要用加大链环和末端链环作尺寸过渡。开口朝向船内。Chain Measu
12、rement4 1 shot=15 fathoms 4 1 fathom=6 feet4*chain measured in shots connected with detachable links Detachable jointjoint link“KENTER”typeDetachable link*C-shaped and connects two shots togetherJoining shackle第二节第二节 锚链锚链4、链节种类：1）锚端链节 链端卸扣的开口朝向锚。Anchor shackle（a）不带可拆转环组的锚端链节；（b）用连接卸扣连接的转环组；（c）与转环卸扣配
13、套的锚端链节swivel linkswivel link锚链连接锚的一端必须装设转环转环的环栓应朝向中间链节转环的作用：避免锚链发生绞扭。2）中间链节连接链环连接；连接卸扣连接 （a）图.19 中间链节a)用肯特卸扣连接的中间链节；b)用连接卸扣连接的中间链节锚链节3）末端链节第二节第二节 锚链锚链第二节第二节 锚链锚链三、锚链的标记三、锚链的标记chain markchain mark作用：抛起锚时了解锚链在船外的节数位置：连接链环（或连接卸扣）及其附近的链环上。方法：表示第一节：在第一节与第二节之间的连接链环前后第一个有档链环上绕金属丝，并在该链环上涂白漆,连接链环涂红漆.三、锚链的标记三
14、锚链的标记 表示第二节：在第二节与第三节之间的连接链环前后第二个有档链环上绕金属丝，并在该链环与连接链环之间的链环上涂白漆,连接链环涂红漆.依此类推 第六节：重复第一节标记 第一节锚机链轮处：涂白漆 最后12节涂醒目颜色，以作危险警告。三、锚链的标记三、锚链的标记第二节第二节 锚链锚链四、锚链的强度与重量估算四、锚链的强度与重量估算1、有档链破断强度 T=548.8d2(N)（AM1级锚链）2、每米重量：Wc=0,0219d2(kg/m)3、锚重与链重的关系 Wa=KWc10 3(t)锚重与链重的关系，对于AM1级、AM2级和AM3级锚链，船上每只锚的重量分别约为45m、60 m和75m左右
15、7080m）锚链的重量。第二节第二节 锚链锚链五、锚与锚链的配备五、锚与锚链的配备依据依据：舾装数（N）、船舶类型、航区等。舾舾装装数数（N N）：反映船舶所受风、流作用的大小，表征船舶应配锚的数量、重量、锚链直径、总长度和系船缆根数、长度、强度的衡准数。第三章 锚设备第三节第三节 锚机与附属设备锚机与附属设备一、锚机一、锚机 windlasswindlass 船首抛起锚和绞收缆绳的机械装置1、锚机的种类 按动力分按动力分 1）蒸汽锚机 特点及应用：1、锚机的种类-按动力分按动力分2）电动锚机3）电动液压锚机 特点及应用：第三节第三节 锚机与附属设备锚机与附属设备按布置情况分 卧式horiz
16、ontal windlass 立式vertical windlass 2、锚机的主要结构 动力机械、传动机构（减速齿轮、传动轴）、链 轮(gypsy)、滚 筒(windlass gipsy)、刹 车(brake)、离合器(clutch)3、锚机的主要技术性能要求 P60第三节第三节 锚机与附属设备锚机与附属设备二、锚链筒二、锚链筒 hawse pipehawse pipe 锚链进出和收藏锚干的孔道 包括甲板链孔、舷边链孔和筒体，甲板链孔处设导链滚轮。甲板链孔处设防浪盖（防止海水从锚链筒涌上甲板、保证作业人员安全）第三节第三节 锚机与附属设备锚机与附属设备三、制链器三、制链器 Chain sto
17、pperChain stopper 1、设设置置：锚机至锚链筒之间，锚机、制链器和锚链筒三者应在一条直线上。2、作用作用：夹住锚链，承受锚链拉力；未锚泊时承受锚的重力和惯性力；锚泊时承受锚链张力（锚泊力）；3、种类种类：螺旋制链器 screw compressor 闸刀制链器 lever chain stopper 链式制链器 devils claw 滚轮制链器 roller chain stopper制链器Chain stopperroller chain stopper lever chain stopperroller chain stopper screw compressor第三节第
18、三节 锚机与附属设备锚机与附属设备四、锚链舱与锚链管四、锚链舱与锚链管1、锚链舱锚链舱 1）位置：防撞舱壁之前，锚机下首尖舱的上部和后部 2）形状：小而深圆形或方形，圆形舱直径：30d。3）左右分开，舱底花钢板铺木衬板设有污水井和排水管。第三节第三节 锚机与附属设备锚机与附属设备2、锚链管锚链管 锚链进出锚链舱的通道上口设防水盖（防止海水进入锚链舱，航行中应保持关闭）第三节第三节 锚机与附属设备锚机与附属设备五、弃链器五、弃链器 cable releaser作作用用：连接船体与锚链末端，并在紧急情况下能迅速解脱锚链。要求要求：人员在锚链舱以外能迅速操纵，解脱锚链。形式形式：1）横闩式弃链器横闩
19、式弃链器 dog type cable releaser 敲出横闩既能解脱锚链，结构简单，使用方便 2）螺旋弃链器螺旋弃链器screw type cable releaser 利用螺杆的伸缩使脱钩松开或夹住。结构复杂、安全可靠、锚链链绷紧时也容易松脱。弃链器第三章 锚设备第四节第四节 锚设备的检查保养锚设备的检查保养要要点点：日常检查保养、定期检查保养和修船检查保养。一、日常检查保养一、日常检查保养1 1、锚、锚 1）锚卸扣磨损变形、横销松动；2）锚爪转动及角度；3）起锚时是否无挂物并贴紧船舷。一、日常检查保养一、日常检查保养2、锚链锚链 1）轮流使用左右锚；2）及时补做标记；3）转环的灵活性
20、并加油；4）经常察看连接链环、各卸扣的连接情况，有无结构松动。一、日常检查保养一、日常检查保养3、锚机锚机 1）严格按操作程序操作，避免过载、频繁启动和长时间运转；2）刹车是否有效；3）使用前加油试车；4）蒸汽锚机冬季应暖缸，使用前、后放尽残水 5）离合器加油，保持灵便；6）链轮齿及蜗杆螺纹的磨损情况。一、日常检查保养一、日常检查保养4、制链器制链器1）活动部位上油、其余部位涂油漆；2）经常检查与甲板的连接可靠性；3）是否处于正确的工作状态。5、弃链器弃链器1）手轮保护罩的完好性；2）转动部位经常加油。第四节第四节 锚设备的检查保养锚设备的检查保养二、定期检查保养二、定期检查保养 每半年至少
21、一次1、锚锚 按日常检查保养要点进行外观检查2、锚链、锚链 1）检查磨损、变形、裂纹和有无结构松动情况；2）检查锚链标记并补做。3、锚机及附属设备锚机及附属设备 按日常检查保养要点进行更详细的检查保养。第四节第四节 锚设备的检查保养锚设备的检查保养三、修船检查保养三、修船检查保养 结合年度修理、坞修和检修进行全面、彻底的检查保养。1、锚锚 1）各部位的磨损、变形情况，必要时换新；2）锚失重不超过20%。三、修船检查保养三、修船检查保养2 2、锚链、锚链 1）全部锚链倒出于甲板上，清除污泥、铁锈和油漆。连接链环拆开，更换销钉和铅封。2）检查和修理的内容 裂纹检查 变形检查 磨损检查 结构松动检查
22、3）将锚链调头，重做油漆和标记并作记录。三、修船检查保养三、修船检查保养3 3、锚机、锚机 传动齿轮的磨损（10%）和传动轴的变形情况。4 4、锚链舱和锚链管、锚链舱和锚链管 检查、维修和清理第三章 锚设备第五节第五节 锚泊作业锚泊作业一、抛锚作业一、抛锚作业1 1、准备工作1 1）驾驶台通知机舱给锚机供电或供气，打开首楼甲板照明灯。通知人员到位,并并准准备备好好锚锚球球。移移开开锚锚链链筒筒防防浪浪盖盖。并并检查锚、锚链、制链器是否正常，是否有铅封脱落2 2）准备锚机：对锚机活动部分加油，进进行行空空转转试试车车，检检查正车和倒车是否灵活可靠。查正车和倒车是否灵活可靠。3）合合上上离离合合器
23、器，松松开开刹刹车车，倒倒转转锚锚机机，使使锚锚机机与与制制链链器器之间的锚链受力。然后打开制链器。之间的锚链受力。然后打开制链器。4）开开动动锚锚机机将将锚锚松松出出至至接接近近水水面面，刹刹紧紧刹刹车车，脱脱开开离离合合器。使锚处于随时可抛下的状态。器。使锚处于随时可抛下的状态。一、抛锚作业一、抛锚作业2 2、抛锚操作、抛锚操作1 1）接接船船长长抛抛锚锚的的命命令令后后大大副副指指挥挥木木匠匠抛抛锚锚，木匠松开刹车，直接将锚抛到底。木匠松开刹车，直接将锚抛到底。2 2）估计锚已到底后，略紧刹车，将锚渐渐刹住。）估计锚已到底后，略紧刹车，将锚渐渐刹住。3 3）待待锚锚链链稍稍受受力力，借借
24、船船后后退退之之势势及及时时松松链链至至链链长长约约1.521.52倍倍水水深深再再刹刹住住一一次次，以以后后每每松松半半节节左左右右刹刹住一次住一次,以控制船退速，直至松至所需长度。以控制船退速，直至松至所需长度。4 4）刹紧刹车，合上制链器并制牢。）刹紧刹车，合上制链器并制牢。5）抛锚过程中及时报告锚链长度、受力和方向。）抛锚过程中及时报告锚链长度、受力和方向。一、抛锚作业一、抛锚作业3、判断锚到底锚机至制链器之间锚链出现短暂松弛现象；略紧刹车，锚链被刹住。一、抛锚作业一、抛锚作业4、判断锚已抓牢锚链被刹住后在水面抬动1-2下后处于悬链状态。锚链无震动感。一、抛锚作业一、抛锚作业5、深水抛锚水深大于25m时应用锚机将锚倒送出至离水底约10m位置再抛。水深大于50m时应用锚机将锚直接倒送出至水底。每次松链长度宜更短。第五节第五节 锚泊作业锚泊作业二、起锚作业二、起锚作业1、准备工作通知机舱供电，开锚链水；通知大副、木匠到现场作准备；驾驶台开船首照明灯。准备锚机2、绞锚操作绞锚过程中及时报告锚链长度、受力和方向。绞锚过程中及时报告锚链长度、受力和方向。3、判断锚离底4、收尾工作
