1、技术咨询表B-7-1表:施工组织设计文字说明1编制依据1.1$区城市建设开发中心发出的$市$区港湾大道软基处理及路基工程项目招标文件、B01号设计变更通知单、工程量清单补遗通知书及01、02号招标补遗通知书;1.2铁道部科学研究院$研究设计院及中国市政工程中南设计研究院$分院设计的软基处理工程、三水工程施工图;1.3$市工程地质勘察公司发出的$市港湾大道线路详细勘察阶段工程地质勘察报告,$市勘察研究院发出的$市港湾大道工程岩土工程补充勘察报告;1.4国家现行的有关工程建设技术标准及$市有关施工技术规程、规定(详见附录)。1.5$市建设局、环保局、城管办等相关部门的有关规定。2工程概况与工程特点

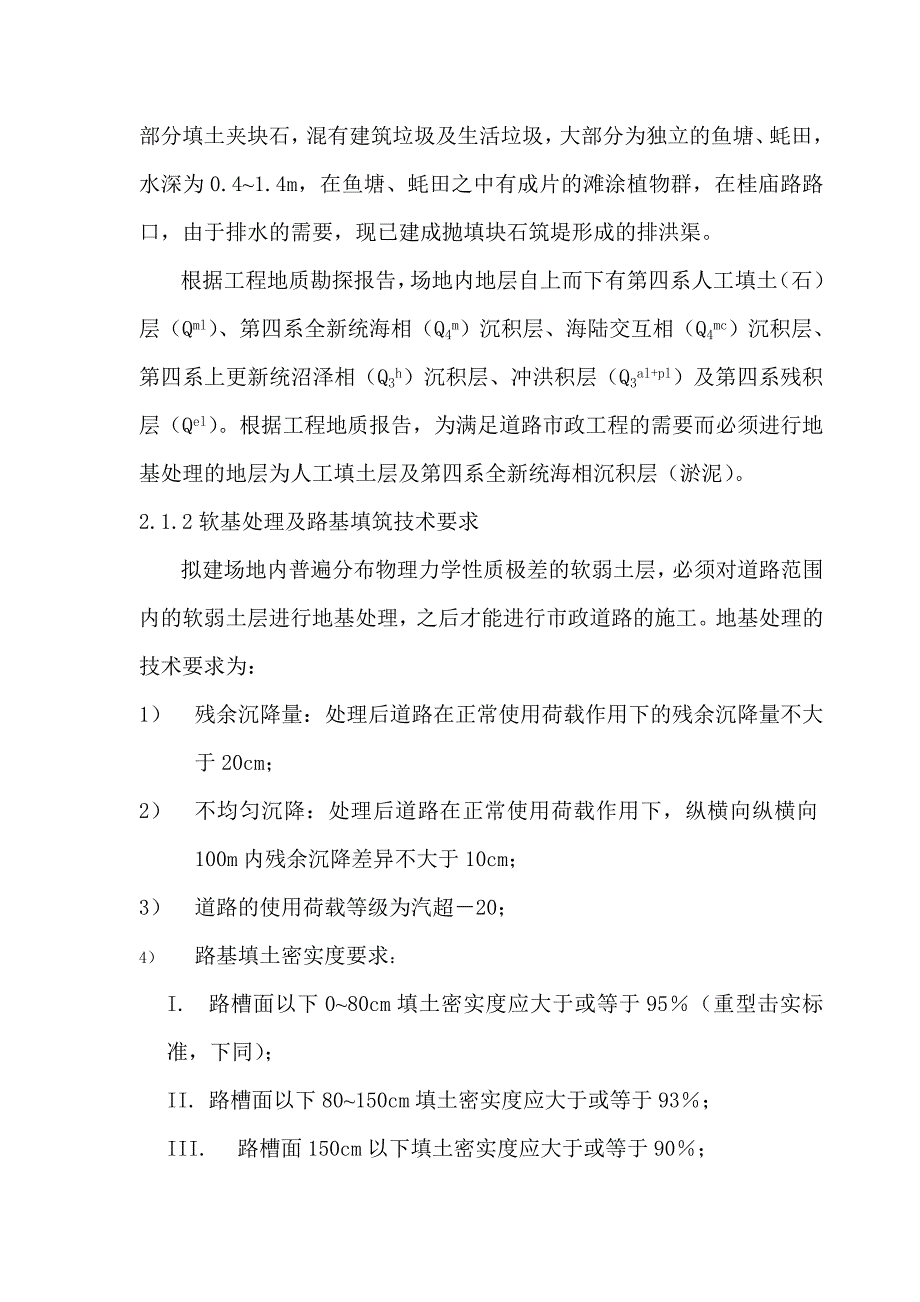

2、2.1工程概况2.1.1工程地点及地质水文概况拟建港湾大道位于$市$区,北接北环大道深南立交,南至月亮湾,西临平南铁路。拟建道路规划红线宽度110m,道路总长3107.92m。拟建场地原始地貌属海漫滩堆积地貌,北端与北环大道相接处已堆填了一部分杂填土,南端与内环路相接处已堆填了一部分块石和生活垃圾,中间有少部分填土夹块石,混有建筑垃圾及生活垃圾,大部分为独立的鱼塘、蚝田,水深为0.41.4m,在鱼塘、蚝田之中有成片的滩涂植物群,在桂庙路路口,由于排水的需要,现已建成抛填块石筑堤形成的排洪渠。根据工程地质勘探报告,场地内地层自上而下有第四系人工填土(石)层(Qml)、第四系全新统海相(Q4m)沉

3、积层、海陆交互相(Q4mc)沉积层、第四系上更新统沼泽相(Q3h)沉积层、冲洪积层(Q3al+pl)及第四系残积层(Qel)。根据工程地质报告,为满足道路市政工程的需要而必须进行地基处理的地层为人工填土层及第四系全新统海相沉积层(淤泥)。2.1.2软基处理及路基填筑技术要求拟建场地内普遍分布物理力学性质极差的软弱土层,必须对道路范围内的软弱土层进行地基处理,之后才能进行市政道路的施工。地基处理的技术要求为:1) 残余沉降量:处理后道路在正常使用荷载作用下的残余沉降量不大于20cm;2) 不均匀沉降:处理后道路在正常使用荷载作用下,纵横向纵横向100m内残余沉降差异不大于10cm;3) 道路的使

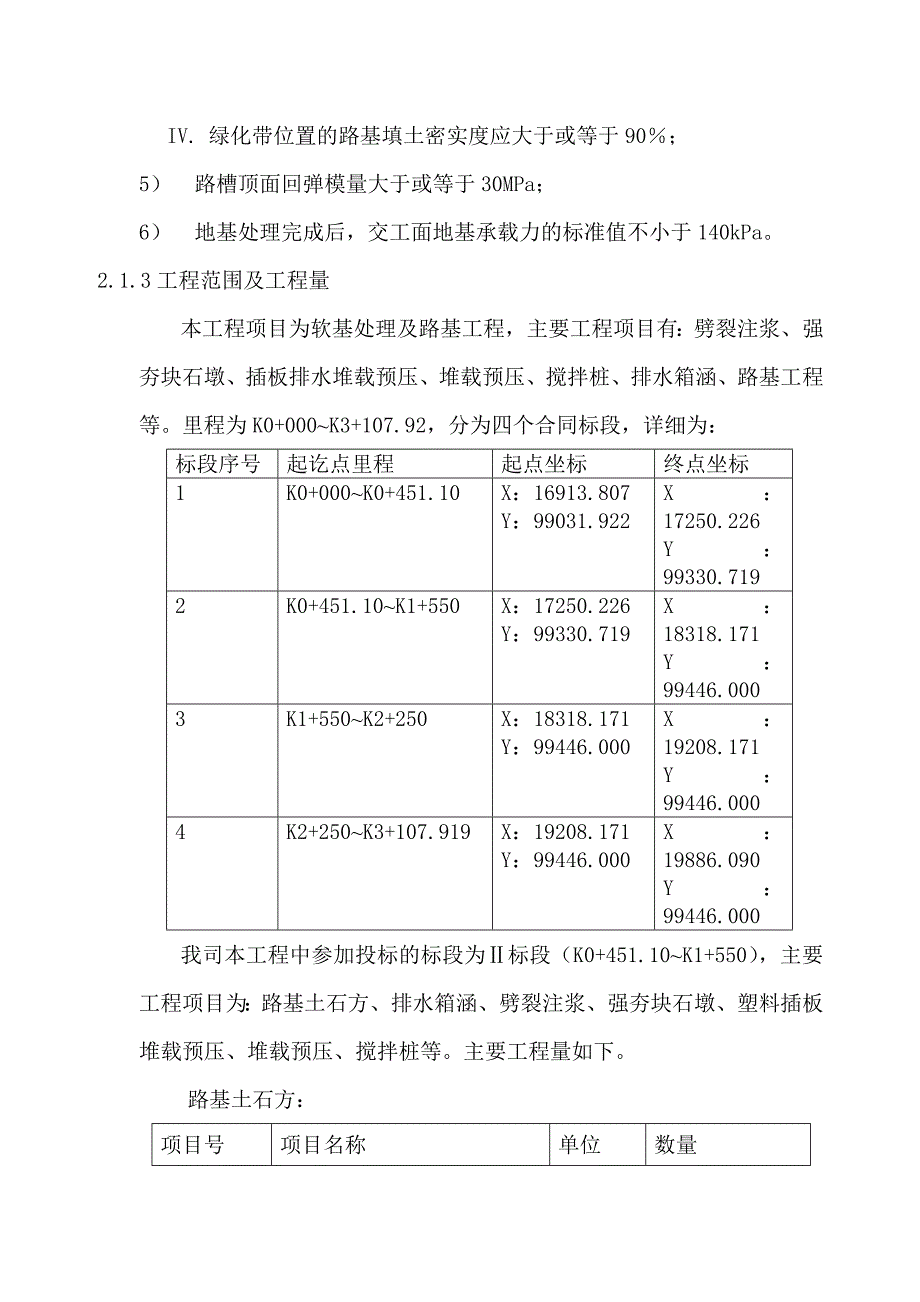

4、用荷载等级为汽超20;4) 路基填土密实度要求:I. 路槽面以下080cm填土密实度应大于或等于95(重型击实标准,下同);II. 路槽面以下80150cm填土密实度应大于或等于93;III. 路槽面150cm以下填土密实度应大于或等于90;IV. 绿化带位置的路基填土密实度应大于或等于90;5) 路槽顶面回弹模量大于或等于30MPa;6) 地基处理完成后,交工面地基承载力的标准值不小于140kPa。2.1.3工程范围及工程量本工程项目为软基处理及路基工程,主要工程项目有:劈裂注浆、强夯块石墩、插板排水堆载预压、堆载预压、搅拌桩、排水箱涵、路基工程等。里程为K0+000K3+107.92,分为

5、四个合同标段,详细为:标段序号起讫点里程起点坐标终点坐标1K0+000K0+451.10X:16913.807Y:99031.922X:17250.226Y:99330.7192K0+451.10K1+550X:17250.226Y:99330.719X:18318.171Y:99446.0003K1+550K2+250X:18318.171Y:99446.000X:19208.171Y:99446.0004K2+250K3+107.919X:19208.171Y:99446.000X:19886.090Y:99446.000我司本工程中参加投标的标段为标段(K0+451.10K1+550),

6、主要工程项目为:路基土石方、排水箱涵、劈裂注浆、强夯块石墩、塑料插板堆载预压、堆载预压、搅拌桩等。主要工程量如下。路基土石方:项目号项目名称单位数量202-1清除杂草、杂木及场地清理m2108643.00202-2破除砼路面m21560.00203-1-1路基挖淤泥m34137.00203-1-2路基挖土方m368007.25203-1-3弃方外运m33500.00204-1路基碾压回填土方m3468733.40排水箱涵:项目号项目名称单位数量304-1砼箱涵钢筋制安吨96.00304-2砼箱涵预埋铁件吨3.58305-1-1C25商品砼箱涵 单孔4000*2000m240.00306-1-1

7、C10砼箱涵出水口基础m34.84306-1-2C20砼箱涵出水口m38.42306-1-3M7.5水泥砂浆箱涵出水口块石砌体m341.92 软基处理:项目号项目名称单位数量402-1-1劈裂注浆m22045.0404-1-1土工布铺设m2121068.0404-1-2砂垫层m366281.0404-1-3塑料排水板m638328.0404-1-4土工格栅铺设m250445.0404-1-5盲沟m4701.0404-1-6集水井座31.0404-1-7预压土方m3124103.0404-1-8预压土方余土外运五公里m344524.0404-1-9预压土方余土外运每增、减一公里m344524.0

8、404-1-10边桩套24404-1-11沉降板套6.0405-1强夯块石墩m27920405-2强夯填石方m329950406-1搅拌桩长m12807.42.1.4合同工期及工程质量等级本工程合同计划工期300天,开工日期为2000年11月1日,竣工日期为2001年8月28日,其中所有过路箱涵于2001年3月15日前完工,软基处理堆载于2001年3月31日前完成。该工程项目的建设单位为$市$区城市建设开发中心,设计单位为铁道部科学研究院$研究设计院及中国市政工程中南设计研究院$分院。监理单位是$市$建设监理有限公司。设计图中坐标为$市独立坐标系统,高程为黄海高程系。 招标书要求工程质量等级为

9、合格。2.2工程特点2.2.1软基处理道路K0+451.10K0+913.56段(包含一条箱涵)采用塑料插板、堆载预压软基处理方法,K0+913.56K0+985.00段(包含一条箱涵)采用强夯块石墩软基处理方法,K0+985.00K1+160.00段采用塑料插板、堆载预压软基处理方法,K1+160.00K1+320.00段采用堆载预压软基处理方法,K1+320.00K1+515.00段采用塑料插板、堆载预压软基处理方法,K1+515.00K1+535.00段采用劈裂注浆软基处理方法,K1+535.00K1+550.00段采用搅拌桩复合地基软基处理方法。由于施工时必需将排洪渠作临时排水用,待K

10、0+913.56以南的软基处理及桂庙路南侧箱涵施工完毕后,再进行围堰截流施工强夯块石墩。决定分成三段施工,以满足工期要求,具体施工作业段的划分为:学府路口往南至桂庙路口北侧1+5500+985.00为段;桂庙路以北0+985.000+913.56(包含一条箱涵)为段;0+913.56往南至0+451.10(包含一条箱涵)为段。2.2.2路基工程 道路等级为双向6车道城市主干路,本标段另有三处规划设计路口。本次招标范围只到路基预压为止。2.2.3箱涵工程: 在桂庙路口有两条过路箱涵(BH=42m),i=0.0008。箱涵混凝土标号为C25,涵底采用C10混凝土垫层,垫层厚100mm。3施工部置3

11、1 工程项目负责人和组织管理机构情况 根据该工程项目施工特点,本公司将选调具有丰富的$市政工程施工经验的专业施工队伍(均具有相应的施工资质)参与施工,并作如下施工任务分工: 软基处理工程处:排水插板、劈裂注浆、强夯块石墩、搅拌桩施工。 路基工程处:施工土石方、箱涵工程等。 本公司连续多年实施项目法施工,在工程项目管理方面积累了丰富的实践经验。在该工程项目施工中,本公司仍将实行责、权、利明确一致的项目法施工管理模式。项目经理由公司授权委派,代表公司全面履行与业主签订的工程承包合同。项目经理负责组建一个精干高效的工程项目部,项目部对人、财、物等各项资源实行动态管理,对施工各环节的工作进行全方位跟

12、踪控制。主要施工人员的责任与权利1) 项目经理: 组织编制单位工程施工方案,制定各项工程施工技术措施,并组织实施。 参与单位工程设计交底、图纸会审,向单位工程技术负责人及有关人员进技术交底。 负责指导按设计图纸、施工规范、操作规程、施工组织设计、技术措施进行施工,发现问题及时处理或请示上级解决。 负责组织与复查单位工程测量定位,抄平放线工作。 指导施工队、班组的质量检查,参与隐蔽工程检查验收,处理质量事故并向上级报告。 负责工程档案各项技术资料的签证,收集和整理并汇总上报。2) 技术负责人: 在项目经理的领导下,全面参加负责单位工程的技术工作。 组织施工人员熟悉图纸,参加图纸会审。 组织贯彻施

13、工组织设计或施工方案,提出作业计划和保证质量的技术措施,向有关施工人员作技术交底。 复核单位工程内的轴线、水平、结构大样尺寸。 组织有关人员开展质量检查和质量评定工作及隐蔽工程和单位工程验收。 积累整理施工中的有关技术资料和技术档案。 提出对本单位工程质量事故处理意见。3) 工程技术组组长: 施工人员在施工技术主管的领导下,负责单位工程内的施工技术工作。 负责放线、抄平、放样,掌握材料质量、各种施工配合比、施工操作等。 领导班组认真进行自检、互检、交接检查并签署评定表。 填写施工日记和详细原始记录。 填写、参加隐蔽工程及竣工验收。 及时处理日常一般质量问题,发生事故及时向上级报告事故详细情况和

14、处理方案。 严格遵守安全规程,阻止违章作业。 发挥工人才智,优质、高产、低耗、按期完成工程任务。4) 专职质检员 质检人员发现违反施工程序,不按设计图纸和规程施工,使用材料、半成品和设备不合质量要求,有权制止。必须及时向主管领导提出暂停施工,如得不到支持可越级上报。 在项目经理领导下参加班组自检、互检。 注意抽检工程质量、积累资料、掌握质量动态,随时向单位工程负责人提供工程质量情况。 编制各种质量管理图表,注意用数据反应问题 。 认真学习规范及操作规程,为工人上技术课。 对施工任务单进行签证验收,对不符合质量要求的项目,要求班组返工后才签证。5) 经理助理 负责处理安全生产的日常工作,认真贯彻

15、执行党的安全生产方针、政策、规定和制度,并经向单位负责人汇报工作。 深入基层和现场,经党进行作业现场检查,遇有特别险情时,有权指令先行停止施工,命令有关人员撤出危险区段,并迅速报告领导妥善处理。如果遇险情而不负责任或迁就纵容造成重大事故者,则应由安全部门对有关人员追究责任。 负责编制本工地季节性安全措施,参与编制安全技术措施,并督促有关人员贯彻执行。 组织职工学习安全技术操作规程和制度,配合做好特殊工种工人的安全培训工作。 会同劳动部门做好新工人、临时工进场的安全生产教育工作。 协助单位工程负责人对重大事故的调查处理,每月向上级作一次总结报告。 发生重大安全事故时,迅速抢救伤员和国家财产,组织

16、维护现场,并及时请示汇报。 做好培训不脱产的班组安全员的工作。 建立重大安全事故登记表,记录事考试情况和处理情况,每月向上级作一次总结报告。 协助领导组织安全生产大检查,总经安全生产先进经验。6) 物资设备组组长 向工程部门提供符合规定质量标准的材料。 提高服务质量,力争做到方便使用,满足需要,减少库存,加速周转率。 现场的仓库人员要按质按量进行验收,并按不同规格及型号分类堆放。 采购“三材”,特别是钢筋、水泥要有产品合格证,如有怀疑或没有合格证时,应按供货来源要求做出试验报告。所有材料以送试验报告为准。 做好施工机具设备维修保养工作。7) 班组长 对本组成员经常进行“质量第一”和“为下道工序

17、服务”、“注意保护已完成产品”等的教育,贯彻质管理制度,认真执行各项技术、安全规程和规定。 文明施工,保证良好施工秩序,积极推广新工艺和新技术,帮助工人练好基一功,不断提高工人的操作技术水平。 组织自检、互检,发挥班组质量检查员的作用,及时填报质量方面的原始记录。 做好工序交接工作,把住质量关,对质量不合格的工程(产品)不转给下道工序或不交工,并发动本班工人为提高质量和效率积极提合理化建议。 项目部组织机构见组织机构图;项目部主要负责人情况见表。项目部组织机构图后勤车队注浆队搅拌队强夯队抽水班电工班插板队砼工队木工队钢筋工队土方队普工队办 公 室物资设备组经营计划组质量安全组工程技术组软基处理

18、工程处路基工程处技术负责人经理助理项目经理项目部主要负责人及管理人员情况表序号分 工性别专业/年限职称备注1项目经理男工民建/11工程师2经理助理(安全主任)男机械/14工程师3技术负责人男工民建/30高级工程师4工程技术组组长男道桥/7工程师5质安组组长男工民建/8工程师6物资设备组组长男机械/20高级工程师7经营计划组组长女12经济师8办公室主任男工民建/8助工9软基处理工程处主任男工民建/15工程师10路基工程处主任男道桥/20高级工程师11试验员男建材/9工程师12测量员男测绘/14工程师本工程项目负责人情况:拟派本工程项目负责人具备工程师资格、一级项目经理资质。从事$工程建设十余年,

19、独立主持过立交桥、高架桥、市政道路、单层及多层厂房、高层建筑项目16项,创省部优工程两项,市优样板工程两项,获优良工程10项。3.2施工区域划分 根据本工程现有的地貌情况,为了争赶施工进度,将施工现场按不同的工法和施工次序划分成不同的区域,决定分成三段施工,以满足工期要求,具体施工作业段的划分为:学府路口往南至桂庙路口北侧1+5500+985.00为段;桂庙路以北0+985.000+913.56(包含一条箱涵)为段;0+913.56往南至0+451.10(包含一条箱涵)为段。这样、段同时施工,待段软基处理及桂庙路南侧箱涵施工完毕后,再进行段软基处理。确保箱涵于2000年3月15日前完工通水,软

20、基处理堆载于2000年3月31日前完成。见施工区域划分图。先进行、区施工场地抽水及晾晒工作,然后进行、区软基处理工作,区C1段塑料插板由北往南施工。区J1、Z1段搅拌桩、劈裂注浆从交接处分别向两头施工,C3段塑料插板由北往南施工,D1段堆载由北往南施工,C2段塑料插板区强夯块石墩从交接处分别向两头施工。塑料插板堆载预压的施工工期是总工期的关键,要尽量抓紧,有工作面后要立即进行。因其与其它工法接头处要超载堆填以减少差异沉降,而其施工次序又不能安排在其它工法之后,故与其接头处的施工要受到优先安排。3.3施工总平面规划 根据现场条件,红线范围内基本为鱼塘、蚝田,桂庙路口往西方向有一条排洪渠。施工时准

21、备从两个路口进出(一个利用现有的学府路,另一个得用桂庙路现有排水明渠北提坝,但该提坝必须用级配块石加宽2m)。现场临时排水排入排洪渠内。拟于桂庙路口排洪渠南侧租地搭设施工大临设施。搭设时,我们根据本工程的计划施工人员以及设备的配置情况进行规划。临时设施采用180厚红砖墙围护、铁皮瓦屋面,水泥砂浆地面,办公室矿棉吊顶,乳胶漆墙面。具体计划面积如下:建设单位办公室 5m4m1间=20m2监理办公室 5m4m1间=20m2项目部办公室 5m4m2间=40m2项目部会议室 5m4m2间=40m2监理值班室 5m3m1间=15m2职工宿舍 5m3.3m50间=825m2职工食堂 6m20m1间=120m

22、2男卫生间 5m3.3m3间=49.5m2女卫生间 5m3.3m1间=16.5m2门卫室 3m3m1间=9m2五金库 5m3.3m1间=16.5m2水泥库 6m6m1间=36m2机修车间 6m6m1间=36m2总面积1245 m2 另提供一部三菱吉普车供业主使用。施工箱涵时,铁件在基地制作随班运来,混凝土为商品砼。不再增加占地。具体数据如下: 1)临时道路:本施工场地基本为鱼塘、蚝田,只能在排洪渠南侧堤坝上修筑临时道路。材料(如水泥、砂、填筑土方、石方、塑料插板等)进场后只能堆放在临时道路附近。材料运抵工地后,用手推车等工具运至施工现场。堆载预压作业时,在晾晒之后的淤泥表面铺设一层2米宽18m

23、m厚的胶合木板作为手推车通道,以便铺设土工布和砂垫层。在其它施工场地,则不用铺设木板通道,手推车可以通行。 2)临时用电:临时用电,根据招标文件要求,由施工单位自行解决。,根据临时施工用电施工组织设计的要求,从桂庙路口桂珠苑小区内接引电源。驳接时架设高5m的钢筋砼预制电杆,横担架引,磁瓶固定。杆距小于30m,采用三相五线制。导线采用BV线。施工用电量计算: 变压器容量的选择:(根据施工计划中的施工机具计划一览表进行分类统计) 电动机的额定总功率P1=210KW;用电不均衡系数K1=0.6 电焊机额定总容量P2=100KVA;用电不均衡系数K2=0.6 照明用电取动力用电的10%计,则P3=10

24、P1+P2)=31KW; 用电不均衡系数K3=1.0 功率因数COS=0.7则 :本工程施工用电变压器容量 P=1.05(K1P1/ COS+K2P2+K3P3) =1.05(0.6210/0.7+0.6100+1.051) =305KVA施工用电具体安排详见施工总平面布置,导线的大小、型号、开关等具体规格,待工程开工前再制定详细的施工临时用电组织设计,这里不详细计算。3)临时用水、排水: 临时施工用水和消防用水测算 施工用水量计算 未预计施工用水系数K1=1.05 季度完成最大工作量Q1=3000m3 施工用水总定额 N1=600 (L/S) 每天工作台班数 t=1.5 季度有效工作日

25、T=90 用水不均衡系数 K2=1.5 则:施工用水量 q1=K1Q1N1K2/(T1t83600) =1.0530006001.5/(901.583600) =0.7(L/S)施工机械用水量计算 未预计施工用水系数 K1=1.1 同一种机械台数 Q2=30 施工机械总额定用水额 N2=500L 施工机械用水不均衡系数 K3=1.5 则 施工机械用水量 q2=K1Q2N2K3/(83600) =1.1305001.5/(83600) =0.3(L/S)生活用水量计算 生活区居住人数 P2=385(人) 昼夜用水定额 N4=120L 用水不均衡系数 K5=1.5 则:生活用水q3=P2N4K5/

26、24360) =3851201.5/(24360) =8.02(L/S)消防用水量计算 根据施工人数进行查表: P4=10L/S施工总用水量q=q1+q2+q3=0.7+0.1+3=3.8(L/S)消防总用水量q4=10L/S由于q1750延伸率18横向抗拉强度N/5cm1750延伸率15梯形撕裂强度(纵向)N534圆球顶破强度N1800垂直渗透系数cm/s1.010-2等效孔径mm0.146土工布铺设前先摊铺在较平整的场地上,采用双排线折叠缝合法连接,接缝处缝合总宽度为30cm,拼成每块土工布宽度30m,长50m。相邻土工布之间搭接相连,搭接宽度大于1m。缝合时可以用手提式电动缝纫机缝制。

27、在现场摊铺时,考虑材料组合的重量,采用机械牵引配合人工进行铺设。相邻块之间的土工布,采用搭接法相连,搭接宽度不小于1.0m,土工布的铺设方向应与其上第一层场料的推进方向相适应。土工布在铺好以后,须及时用砂袋按5m间距梅花点布置叠压,防止移动。铺设好后分片区报监理工程师及时检查验收,在质量均符合设计要求之前提下,及时铺填砂垫层覆盖,避免暴露时间过长,促使土工布形成老化。砂垫层铺设完成后,沿道路的两侧,土工布反包2.0m,以方便施工。4.3.1.4埋设沉降板再铺设土工布的同时制做沉降板。在土工布铺设完成以后,铺设砂垫层的同时在土工布面上按设计要求位置埋设,进行沉降观测。埋设好后立即进行第一次观测,

28、作好记录。沉降观测板采用5005008(mm)的方形A3钢板为底盘,用内径20mm的镀锌铁管作测杆,将测杆焊于底盘中心,测杆与底盘连接处,用对角布置的4条12钢筋(L形,边长100100)帮焊。测杆第一节长2m,以后每节长度约11.2m,用水管接头(标准件)连接。测杆将随着填土增加而适当接高,最终高出填土面至少50cm。测杆外套塑料管保护,套管直径80cm,随测杆接长而接长。在施工期及预压期按设计要求定期观测沉降,并作好详细记录。4.3.1.5施工砂垫层砂垫层厚度不小于0.5m。砂垫层应使用具有良好通水性、不含有机质粘土块和其它有害物质的中粗砂,其含泥量不应大于5;压实后的砂垫层至少达到中密状

29、态,中密状态下干容重不小于1.65t/m3。通过现场试验决定松散系数,一般应控制在1.101.15,以雨水自然沉实及施工行车密实。砂垫层压实后的厚度应保证不小于设计厚度0.5m,抽捡合格率应大于95。砂垫层施工形成水平排水层,在供料点没有变化的情况下,每2500m2及其以下至少进行两次颗粒分析和含泥量检测,使用过程中要保证检测的频率。砂源来自东莞的河砂,先用民船运至妈湾码头,然后采用汽车运输至施工现场,根据作业顺序堆放在陆域道路边沿,以尽量缩小人工二次搬运距离为原则,由专人指挥备料。淤泥面承载力极低,采用人力手推车在铺设20mm厚2m宽的胶合木板通道上运输摊铺,每隔4m间距平行设置一道木板通道

30、逐步扩大作业面循序延伸摊铺。第一层的填筑厚度控制在20cm左右,以后每一层的厚度均控制在30cm左右,均匀填筑。在下一层填筑面积较大时,才可以加填上面一层砂,以防止下卧层淤泥由于受挤压力不均而走动形成淤泥包,循序渐进,逐步扩大工作面。4.3.1.6补充勘探按设计及投标书要求,由于整个场区的地质钻孔较少,为能准确地确定淤泥的厚度及插板的准确深度,在砂垫层上进行静力触探试验,试验点数量为5050m2一个。静力触探试验由业主委托具有相应资质的单位进行。4.3.1.7铺设盲沟盲沟的施工工艺见盲沟及集水井施工工艺框图。盲沟在砂垫层平整以后进行,根据放样挖沟铺设。盲沟的纵向间距为40m,横向间距50m。

31、平面位置允许偏差10cm,底坐标高差允许偏差为5cm,宽度允许偏差为5cm。盲沟构造:用针刺型土工布包裹粒径35cm级配均匀的碎石(含泥量不得大于3)作为渗滤料,断面形状为倒梯形,顶宽60cm、底宽50cm,高80cm,设置在铺设的土工布面上,盲沟土工布包裹搭接长度不小于20cm。土工布接头尽可能避开盲沟交叉处,必要时用双层土工布加强,土工布搭接长度不能短于80cm,在交叉处不能短于120cm。制作盲沟用的土工布可选用200g/m2针刺型土工布,布料质量应满足以下标准:a. 断裂延伸率40;b. 抗剪强度0.5T/m;c. 渗透系数210-2cm/sec;d. ,顶破强度80kg。4.3.1.

32、8埋设集水井按设计要求制作钢筋笼。集水井埋设时,在井底部先铺填20cm厚片石,整平后架立钢筋笼。集水井需与盲沟连通良好,随着填土逐步加高,加高采用D900砼圆管,同时注意井管的垂直度,在填土的过程中,管顶随时保持高出填筑面不小于50cm,防止松散泥土掉进集水井中而直接影响抽水,填土施工时对集水井要加以保护措施,防止车辆、机械或人为作业时碰撞损坏。在整个施工预压过程中井内水深超过60cm时必须抽水,每个井安排一台抽水泵,三班制专人负责抽水工作。随着填土面增高,排水管相应接长,同时做好维修、保养工作,并认真做好抽水记录和密切注意井中水位的情况变化。盲沟、集水井施工须及时由监理工程师组织隐蔽工程验收

33、4.3.1.9施打塑料排水板塑料排水板施工工艺流程见塑料排水板施工工艺框图。插板的施工首先是在经验收合格的砂垫层面上按设计图纸布点设定位桩,定位力求准确,桩位误差不宜大于5cm。插板均采用轻型履带液压式插板机施工,要求桩架导轨保持垂直时时施插,其垂直度允许偏差不超过插板长度的1.5。尽可能采用直径较小的圆形(127)导管或菱形导管,以减少土样搅动产生的附加沉降。插板每条都应穿过淤泥层埋入下卧土层中,在施工拔管时杜绝跟带现象,拔管后在割断板头时应留出高于砂垫层20cm,插板板头及时弯曲折叠埋进砂垫层中。入土插板必须完整无缺。施工必须每机增派质检员一名跟机监督同时记录,以保证准确地提供每一根插扳桩的长度、孔深等参数及记录现场发生的情况。剪断以后的排水板在导轨一端外露部分及时弯曲夹牢20cm
