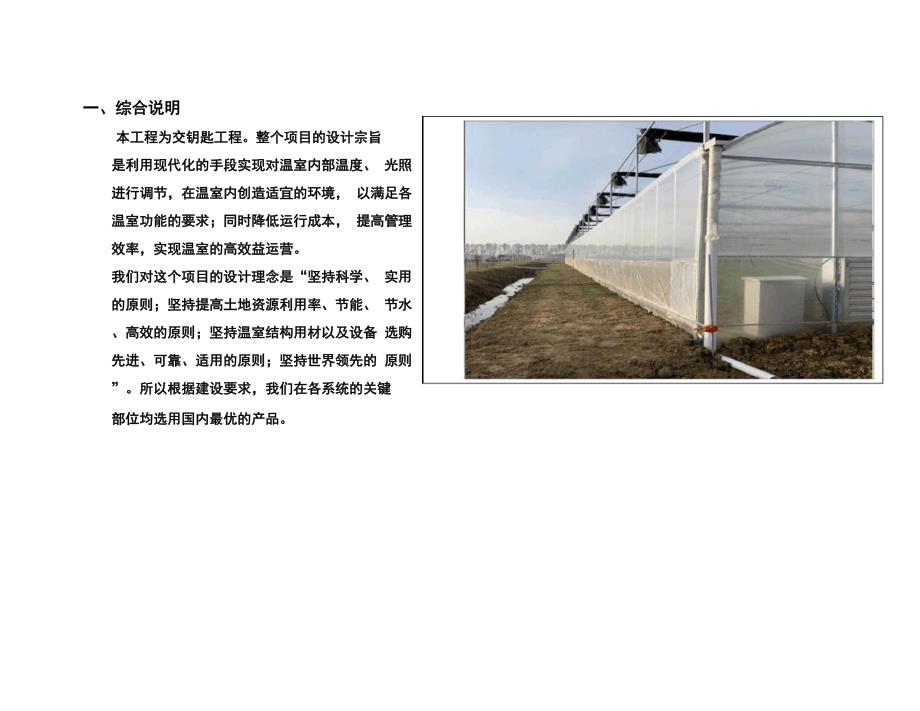

1、GLP-8430型连栋薄膜温室方案及报价2021-3-18一、综合说明本工程为交钥匙工程。整个项目的设计宗旨是利用现代化的手段实现对温室内部温度、 光照进行调节，在温室内创造适宜的环境， 以满足各温室功能的要求；同时降低运行成本， 提高管理效率，实现温室的高效益运营。我们对这个项目的设计理念是“坚持科学、 实用的原则；坚持提高土地资源利用率、节能、 节水、高效的原则；坚持温室结构用材以及设备 选购先进、可靠、适用的原则；坚持世界领先的 原则”。所以根据建设要求，我们在各系统的关键部位均选用国内最优的产品。连栋钢架大棚GLP-8430项目按一座面积约2400m，座数4座，总面积9600沛作设计参

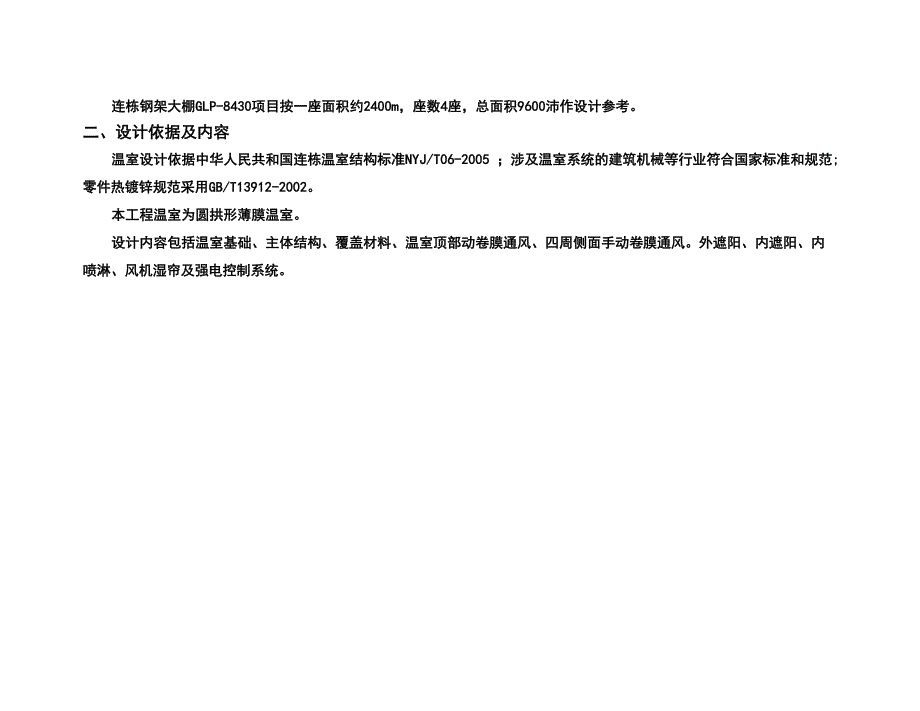

2、考。二、设计依据及内容温室设计依据中华人民共和国连栋温室结构标准NYJ/T06-2005 ；涉及温室系统的建筑机械等行业符合国家标准和规范; 零件热镀锌规范采用GB/T13912-2002。本工程温室为圆拱形薄膜温室。设计内容包括温室基础、主体结构、覆盖材料、温室顶部动卷膜通风、四周侧面手动卷膜通风。外遮阳、内遮阳、内 喷淋、风机湿帘及强电控制系统。三、温室主要技术指标抗风能力W10级抗雪压能力W15cm 厚最大排雨水能力 W120mm/h作物荷载 W15Kg/m2（投影面积）设计使用年限10年以上（主体结构）设计使用年限 设计使用年限W5年以上（薄膜）W5年以上（遮阳网）电压:频率:220

3、/380V50Hz项目单位温室连栋数栋5跨度m8总宽度m40间数间4间距m15总长度m60肩高高度m4.0温室顶高m6.0外遮阳高m6.54面积m2400总面积m9600主要数据如下:四、温室主要参数根据要求，本温室采用圆拱形屋面结构，薄膜覆盖。温室面积：与温室屋脊平行的外墙称为“侧墙”，与屋脊垂直的温室外墙称 为“山墙”。温室屋脊走向为南-北向。山墙长：8mX5 跨=40m侧墙长：4mX15间=60m面积：40m X 60m=2400 m总面积：2400 mX4 座=9600 m2五、温室设计内容1、结构形式温室主体结构由立柱、横拉杆、天沟、拱管及各类连杆、连接件等几十种零部件组成。柱上支撑

4、天沟并连接拱管。温 室天沟上安装外遮阳支承体系。所有钢构件除立柱和主拱黑管焊接热浸锌外其余均采用天津热镀锌管材制作工艺生产，现场组装。确保不出现焊接处 生锈现象。温室全部结构件的连接均采用紧固件连接。立柱：l00X50X2.5mm热镀锌型材主拱杆：60X40X2mm黑管热浸锌（间距4000mm）副拱杆：O32X1.5mm热镀锌管材（间距1000mm）横拉杆：口50 X 30m X 2mm热镀锌型材（间距4000mm ）端墙斜撑：040X40X2mm热镀锌管材上部吊杆：O32X1.5mm热镀锌管材顶拉杆：口50X30X2mm热镀锌型材端墙副立柱：口50X30X2mm热镀锌型材（每跨4支）端墙横拉

5、杆：口50 X30X2mm热镀锌型材卡槽：0.7mm镀锌板卡槽交叉连接件：专用卡具天沟类型：梯型截面，规格为厚度2.0mm镀锌钢板排水端口：每排两头2个落排水孔、直径0100 mm2、场地准备温室建设场地在地下一米深范围内应无较大石块，地下管线，地下设施等障碍物，并按温室建设的要求做到”五通一平 ”（即通水、通电、通路、通排水、通讯、平整和压实场地）此部分工作由用户自行解决，如有特殊地形请提供详细地质资料 及准确地形图，以便我们在基础设计和计算时给予全面考虑并设计出安全可靠的基础处理方案。3、温室基础在未获得详细项目地质勘探报告前，我们暂时按照持力层容许承载力标准值N80KPa,地下稳定水平在

6、0.00下1.00m 进行设计和做预算，基础埋置深度为0.00下0.5m ;预埋螺丝到现场，用C20混凝土浇注埋入（长）500mmX（宽）500mmX （深）500mm的基坑内。如甲方提供的地质勘探报告与设计依据不符，将对基础图纸及预算做相应调整。覆4、温室透光覆盖材料温室端面、侧面、屋面：采用单层膜、厚度0.15mm,初始透光率90%,折射率45%。该龄卜表面为防紫外线层，内表面 为无滴层，厂家保证使用寿命三年，三个月内无滴。具体参数如下物理性能单位数值抗拉力强度-纵向N/MM225抗拉力强度-横向N/MM223伸长率-纵向%500伸长率-横向%650撕裂强度-纵向GF/MIC4.7撕裂强度

7、横向GF/MIC9.2耐冲击强度G-透光率%90折射率%45远红外线透过率%23耐用年限月34抗流滴性有所有薄膜均采用0.70mm镀锌板卡槽和0 2.0 弹簧钢丝卡簧固定。5、通风系统温室通风采用自然通风的方法，依靠室内外热压和风压，弓1进室外新鲜空气， 排除室内湿热空气，保证室内良好的空气环境。温室四周及天沟两侧均设电动卷膜 通风窗。A、顶窗在温室顶部中水槽两侧开一道通长电动卷膜窗（开窗宽度1米），利用 气流负压吸走热空气，夏季通风会更好，降低了由于温度过高湿度过大而引发病菌的发生率。窗口下部至水槽设防漏膜，卷膜两端与固定膜有不小于1.0m 动。B、侧窗温室四周面设手动卷膜开窗，开窗高度1

8、3米， 利用空气的对流进行热交换，可根据通风量的要求灵活 开闭。每道侧墙靠山墙部位设置1.0米宽垂直密封膜， 保证冬季密封。下设0.5米防漏膜。在通风口均覆盖40目的优质防虫网，阻止在卷膜开启 时，避免昆虫、灰尘、柳絮等异物进入室内，影响室内 作物生长。6、门整套温室配置1樘门。门洞尺寸为2.8mX2.8m（宽X高，下同），温室门材料为镀锌方管，门上部采用滑轮在轨道中移 动滑行。门覆盖:门材料:15丝薄膜 30X20X1.5门上轨：C50X30X10X2门下轨：30X20X1.5+10圆钢门横档：50X30X2 mm热镀锌型材表1建筑门窗表类别设计编号洞口尺寸(mm)樘数材料及类 型备注门M

9、12800 宽 X2800 高2移门7、外遮阳系统 外遮阳系统能有效的阻挡多余的阳光而起到降温的效果及防止强太阳光对人和作物的危害。外遮阳系统安装在距温室顶部500 mm的水平面上，沿温室屋脊开启，行程为3.8米。为了保证系统的可靠性，在本项目中采用框架式结构和最先进的齿轮齿条驱动系统。托、压幕线采用PET外用托压膜线，每条间距为0.4米。遮阳网采用平铺式遮阳网，遮阳率70%，保质期5年。整个系统限位准确，运行平稳可靠，操作安全。1. 工作原理：启动控制箱开关按钮，电机启动，通过传动 机构驱动传动轴转动，传动轴通过齿轮齿条带动驱动杆，驱动 杆再带动活动幕杆在托幕线上移动，活动幕杆带动遮阳网，实

10、 现遮阳网的移动，完成外遮阳的整个运动过程。2. 技术参数：第10页行程：3.88m运行速度：0.37m/min单程运行时间：10.5分钟电源:380V，三相，50HZ电机功率：0.75KW3. 系统基本组成：控制箱及电机：箱内装配有遮荫幕展开与合拢两套接触器件，既可手动开停，又可通过行程开关实现电动控制。驱动电机及联轴器:为专用减速电机，与控制箱相连,该机输出轴处配有行程开关，限位准确,使整套系统运行平稳可靠。齿条副：传动轴采用1钢管，电动机安装在传动轴中部；推杆为32X1.5镀锌钢管，每条齿条副连接一根；驱动杆 为镀锌管，横向布置，拉动幕布。主体钢结构主要构件用材一览表外遮阳立柱50X50

11、X2间距4000 mm外遮阳横梁50X50X2间距4000 mm外遮阳纵梁50X50X2外遮阳剪刀撑010 mm圆钢推杆032X1.5 mm幕杆022X1.2 mm8、内保温遮荫幕系统设计内容1）夏季降温作用：利用保温遮荫幕能反射掉部分多余的阳光，并使阳光漫射进入温室既保证作物能够正常生长，又降 低室内能量聚集，从而降低温室内温度，保护作物免受强光灼伤，并使室内温度下降3-5C。2）冬季保温作用：保温遮荫幕有阻止室内红外线外逸的作用，减少地面的辐射热量散失，从而提高室内温度，降低能 耗，大大降低冬季温室运行成本。调节遮阳率：通过选用不同的幕布或调节幕布的开合，可行成不同的遮阳率，以满足不同作物

12、对阳光的需求。保水保湿：遮阳保温系统还能阻止室内水汽无限制地外逸，有效保持空气湿度，减少灌溉用水，延长作物收获期，达 到增加作物产量、提高作物品质效果。系统工作原理电动带动传动轴运转，传动轴上的齿轮/齿 条副将圆周运动变成直线运动。与齿条连接的 推拉杆通过十字连接带动驱动杆在幕丝上平等 移动，驱动杆拉动幕布一端缓慢展开、收拢， 全部展开以及收拢后分别触动开、合限位器开 关，电机停止，运行结束。内保温遮荫组成控制箱及电机：控制箱内装配有遮荫幕展开与合拢两套接触器件，即可手动开、停，又可通过行程开关，实现自动停车。控制箱箱可装备温控、时控、光控设备，与自动控制系统相连，实现计算机智能控制。驱动电机

13、采用专用传动电机，配备行程限位装置，自动停止，限位准确，还配备了热保护装置，为用户操作提供了 安全保障。传动部分：采用齿轮-齿条传动机构，通过减速电机与之联结的传动，轴输出动力，传动轴中部与电机相连，其余部分 齿条均布相连；驱动杆和推幕部分采用热镀锌组件，结构强度高运行平稳可靠。幕线：双层幕线选用e3mm优质聚酯托幕线，防锈，强度极高。上层间隔0.8米，下层间隔0.4米。幕布：内保温遮荫幕布选用缀铝内保温遮荫幕布，遮荫率65%。厂家提供保质期5年，使用寿命8年以上。9、内喷淋系统滴灌技术是通过主管、支管和旋转喷头，在高压下向旋转喷水；是直接向植物供应已过滤的水分、肥料或其它化学剂 等的一种灌

14、溉系统。这是一种先进的灌溉方法。滴灌系统的组成：滴灌系统主要由首部枢纽、管路和喷头三部分组成1. 管路：包括干管、支管、毛管以及必要的调节设备（如闸阀、流量调节器等）。其作用是将加压水均匀地输送到喷头。2. 喷头：其作用是使水流经过微小的孔道，形成能量损失，减小其压力，使它以旋转喷水的方式洒入植物中。10、湿帘风机降温系统系统原理：湿帘/风机降温系统利用水的蒸发降温原理实现降温目的，降温系统的核心是能让水蒸发的湿帘特制的输水湿帘能确保 水均匀得淋湿整个降温湿帘墙。空气穿透湿帘介质时，与湿帘介质表面进行水气交换的显热转化为汽化潜热，实现对空气的加湿与降温。湿帘一般安装在温室的北侧，风机一般安 装

15、在温室南侧。当需要降温时，启动风扇，将 温室内的空气强制抽出，造成负压；同时，水 泵将水打在对面的湿帘墙上。室外空气被负压 吸入室内时，以一定的速度从湿帘的缝隙穿 过，导致水分蒸发、降温，冷空气流经温室， 吸收室内热量后，经风扇排出，从而达到降温 目的。系统组成湿帘风机降温系统由湿帘墙、循环水系统、轴流式风机和控制系统四部分组成。产品优点在于其大得湿表面与流过的 空气完全接触，使得空气和水有充分的时间接触，使空气的湿度达到人体所感应的适宜湿度。与湿帘相配合的是风机，当 风机开启时足可以保证温室内外空气的流动，将室内高温高湿气体排出，并补充足够的新鲜空气，有效调节室内温度。湿帘：湿帘纸垫是降温系

16、统的核心，其由波纹状纤维纸经特殊工艺处理制造，具有耐腐蚀、强度高、使用寿命长等特 点。湿帘配套的外框采用铝合金框架型材，具有美观、不锈、便于维护等特点。湿帘高度：1.5米。湿帘长度：30.4米*4套。风机：选用大风量高效节能型离心式轴流风机，广泛应用在各个领域。风机外壳尺寸：1380*1380*400mm，排风量 40000m3 /h以上，功率1.1kw。特点：铝合金压铸成型皮带轮、整体冲压成型导风圈、平衡杠杆式大百叶窗，风量大，噪音低， 密封性好。风机数量：32台。11、倒挂微喷系统该系统适用于在薄膜大棚里种植、育苗、育种，大棚内是一个高温、高湿的环 境，而大棚育苗育种对作物及苗木的商品率、

17、成活率等要求较高。根据我们过往的 经验，本项目采用大棚专用倒挂微喷系统。大棚专用倒挂微喷系统除了具有一般喷灌系统的优点外，还具有如下独特优 势：8.1灌溉均匀度高，确保幼苗生长一致，大大提高苗木的商品率；8.2微米级的雾滴，使幼苗处于饱和湿度的生长环境中，移栽成活率在95%以上；8.3在灌溉系统中施放肥料，接合叶面施肥、喷药等，可实现水肥一体化，有效地提高肥料的利用率；8.4省工：系统运行简单，维护成本低廉，可节省劳动力65%以上。配置说明：喷头采用国产优质微喷头，流量均匀，抗堵性好，寿命可达8年以上。主要用于室内灌溉，同时能增湿、除尘，有利 于催芽育苗。每栋3条PE 管, PE管间距2.28

18、米，喷头间距1.64米。首部控制系统有：手动球阀、过滤器。12、控制及配电系统1. 控制系统为方便温室建成后的管理和控制，我公司配置专门设计的控制电器柜，该系统根据温室的实际操作需要设计，基于380V /220V、50Hz设计，要求有持续稳定的电力供应。系统有以下内容组成：（1）、主供电源：由买方负责将需用功率380V /220V、50Hz有效电源线架置到温室控制箱内，考虑到所有设施，运行 整个项目的主供电源大约是45KW。（2）、温室系统电器电源线：控制箱至各温室系统电器所需电源线由供方提供，有效电源线架置在温室框架上。（3）、电器保护：在电器控制箱总电源进线处装有相位保护器，防止相序错乱而
