1、v1.0可编辑可修改酸雾净化塔目录一、项目简介二、设计参数三、净化系统主要技术要求四、设计标准与法规五、设计原则六、工艺技术原理工艺流程废气净化塔工作原理洗涤塔工作原理1常州市中康环保设备有限公司电话：05 手机： 网站：公司地址：常州市武进区邹区工业园工业大道广灵七、主要设备介绍净化塔洗涤塔废气回收塔活性炭吸咐塔控制系统八、技术特点九、主要设备清单十、酸雾净化塔安装及使用说明一、项目简介车间废气，根据环保要求，车间需配备相应的净化设备，使排放浓度达 到国家规定标准。依据贵公司提出的工艺设计部件及具体要求，我公司通 过对该公司生产实际情况进行初步了解调研，在与贵公司相差技术人员和 领导沟通和讨

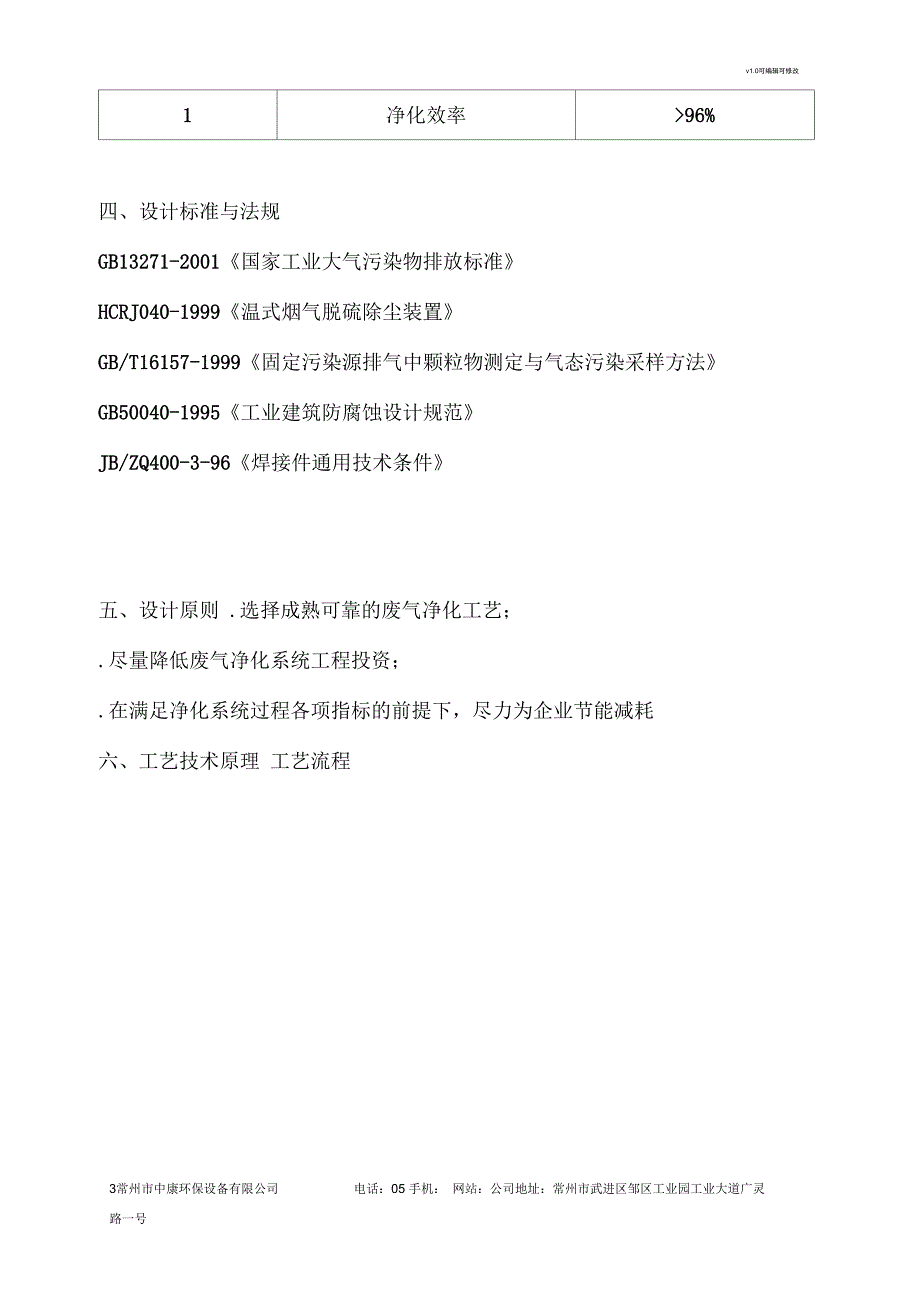

2、论后，结合企业实际情况，采用酸雾塔。设计参数序号参数名称单位参数值1车间废气面积立方2废气量风量三、净化系统主要技术要求序号参数名称参数值1净化效率96%四、设计标准与法规GB13271-2001国家工业大气污染物排放标准HCRJ040-1999温式烟气脱硫除尘装置GB/T16157-1999固定污染源排气中颗粒物测定与气态污染采样方法GB50040-1995工业建筑防腐蚀设计规范JB/ZQ400-3-96焊接件通用技术条件五、设计原则 .选择成熟可靠的废气净化工艺；.尽量降低废气净化系统工程投资；.在满足净化系统过程各项指标的前提下，尽力为企业节能减耗六、工艺技术原理 工艺流程废气塔工作原理

3、废气塔具有阻力小、能耗省、噪音低、处理效率高，能处理氯化氢气 体、氟化氢气体、氨气雾、铭酸雾、富氢酸气体、碱蒸气、硫化氢气体等 气体的新型净化塔，它具有净化效率凑、占地面积小、耐腐蚀、耐老化性 能好，重量轻的特点。它适用于排放一定浓度的腐蚀性酸雾气体，主要用 于化工、电子、医院、研究中心等场所。原理：通风实验中需处理的废气， 由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的 吸收反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打 滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器，净化后 的气体排出大气。经测定分析，硫酸雾净化可达93%硝酸净化率可达90% 盐酸

4、雾净化率可达98%对酸雾净化性达到国内先进水平。 酸雾净化塔为圆 筒型结构形式，全塔由三部份组成，即贮液、进气、喷淋、脱水和出气， 3常州市中康环保设备有限公司电话：05 手机： 网站：公司地址：常州市武进区邹区工业园工业大道广灵路一号出口管连接，塑料球分别装在喷淋内。酸雾净化塔为玻璃钢一体成型，结 构紧凑、耐腐蚀，耐高温、外表光滑；除水部份离式产生水气分离；喷水 部：高压喷水产生雾状，分上下两段扩大接触处理提高功能；填充物：海 胆型或皇冠型，PP质一体成型需有防溢水排放管；观察窗：5mm?透明压 克力板制；自动加水装置：浮球液面自动控制式；加药泵：采用耐酸碱水 泵。维护：1、贮液箱中溶液浓度

5、应保持在 26喊围内。2、当浓度低于 2%寸，必须加注溶液。3、贮液箱中由酸碱盐浓度高于 20%寸或实际使用情 况进行定期更换溶液。洗涤塔工作原理洗涤塔工作原理是通过对烟气中可溶于某溶剂的吸收和洗涤，通过传 热和传质使烟气中的某种组分吸收到溶剂中的过程。如通过水洗烟气中含 氨的气体，可脱除烟气中的氨气。有碱液洗涤含酸性气体的烟气可脱除烟 气中的酸性气体等。喷淋洗涤和酸雾洗涤的原理是相同的，就是见溶剂通 过喷淋的方式和气相反应。而酸雾洗涤塔是将稀酸液回压使之在塔内形成 雾状达到和气要充分接触的过程。七、主要设备介绍废气塔主塔体采用PPH&料制作，选用玻璃钢耐腐蚀风机，PP耐酸碱水泵 八、技术特点

6、1、净化塔安装方便、水可循环利用；2、塔体采用PPHW型板材，防紫外线曝晒，耐酸碱、使用寿命长。3、净化塔运行费用低，净化效率高，不产生二次污染。5常州市中康环保设备有限公司电话：05 手机： 网站：公司地址：常州市武进区邹区工业园工业大道广灵九、主要设备序号产品名称规格数量单价金额玻璃钢洗涤塔结构示意图峨水池城水塔6#玻璃钢耐腐蚀风机风机排风口高度10米风机管道直径500rniu酸雾洗涤塔总高度15米塔体直径1200mm 高度4000mm每小时可处理1万风量整套设备报价：3. 5万元（含票税）,其他另计口vl .0m赣*凹e涔1, T蠡瀛我世里刃4。2, - sss. 03,眼mYA)亚舲戢

7、建奈)今FrTU丽)注乐ww)MA学湘H国3底当城B母:。5 用者： 圜黏：之曰国通冈若冈H号HH与汁喊利4、在吸收塔、喷淋管道及脱水层等聚丙烯制品。在施工安装中仍严禁在塔周围使 用明火5、在安装过程中，对塔体和其他所有部件均应轻吊轻放，仔细安装，以免损坏。6、在试车之前必须消除塔内污垢杂物，以免影响正常使用。7、在使用中，循环水泵应正常运转，保证含酸气体处于净化之中。8、酸雾吸收塔系统及聚丙烯管道维修时，严禁动用明火。9、酸槽内的酸液液面低于吸风口 200mm以免大量酸液进入风机至吸收塔内。10、为了确保酸雾净化塔净化效率，碱液槽内的氢氧化钠中和液，溶液浓度为 8%-16%当 碱液槽内的NaOH浓度低于2%时，必须加注NaOH溶液或更换新的NaOH 溶液。11、每班由车间责任人，接班后对车间的酸雾吸收器进行测试(8:00, 12:00,16 :00,20:00 , 0:00,4:00 )12、时刻注意酸雾吸收器的喷淋泵是否正常运转，是否外漏液体，是否空运转(液 位较低造成的)。如果有特殊情况要及时通知维修人员进行维修。13、在测量过程中如果酸雾吸收器 ph小于等于是应及时加入片碱，防止液体呈酸 性。14、在加入片碱时应使用容器完全融化片碱后，顺加水口倒入碱水，在加入碱水时 一定要佩戴好眼镜。
