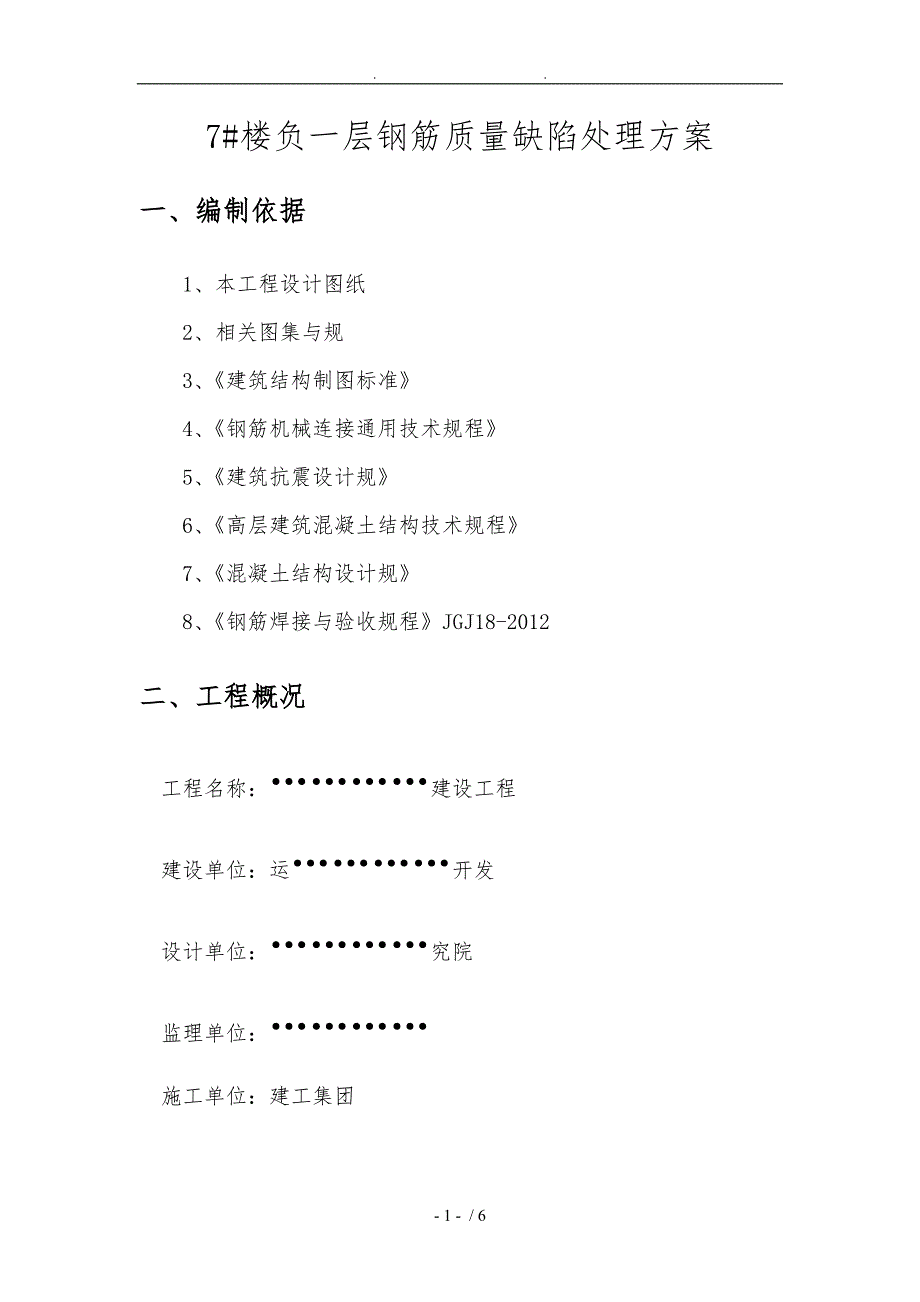

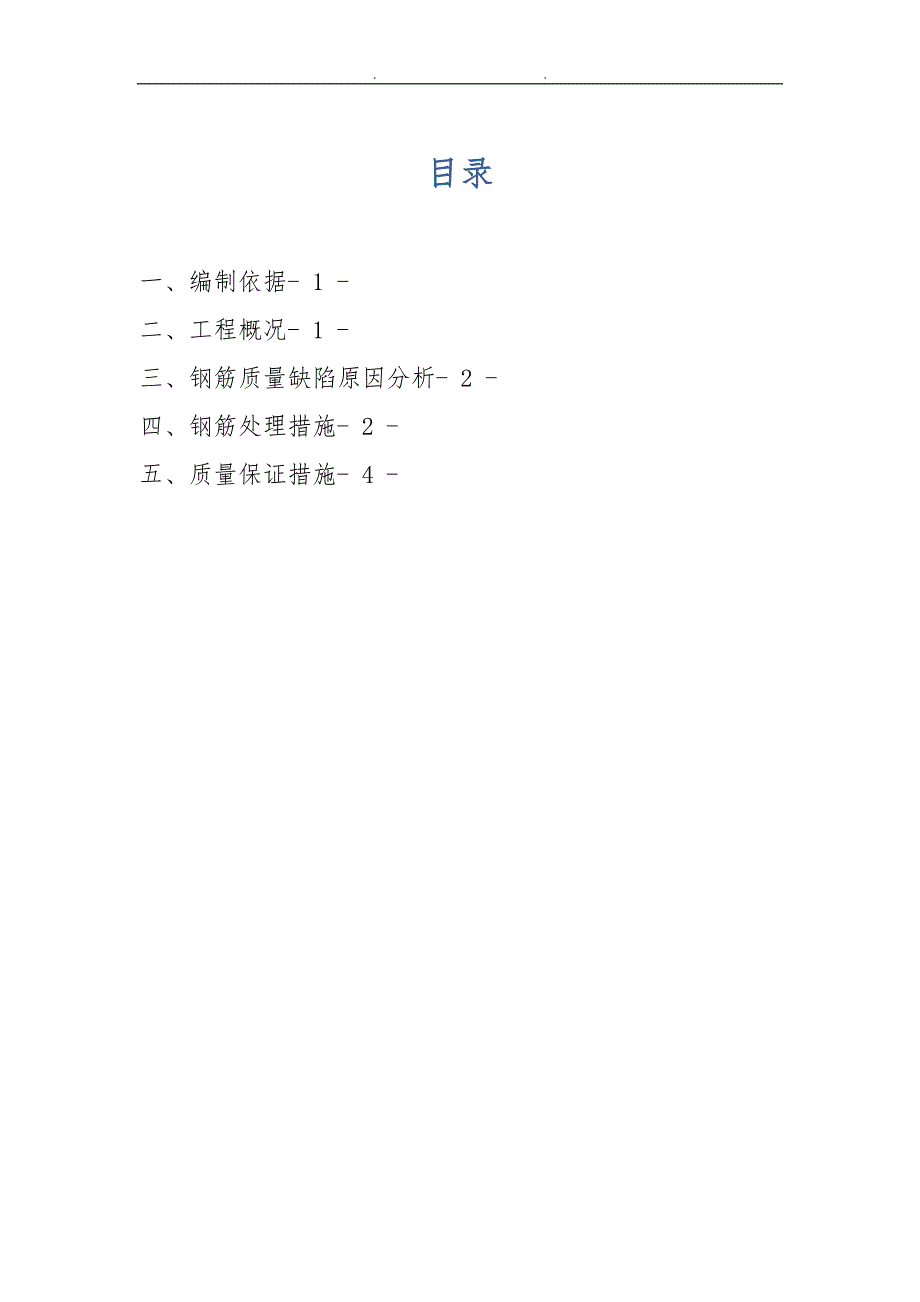

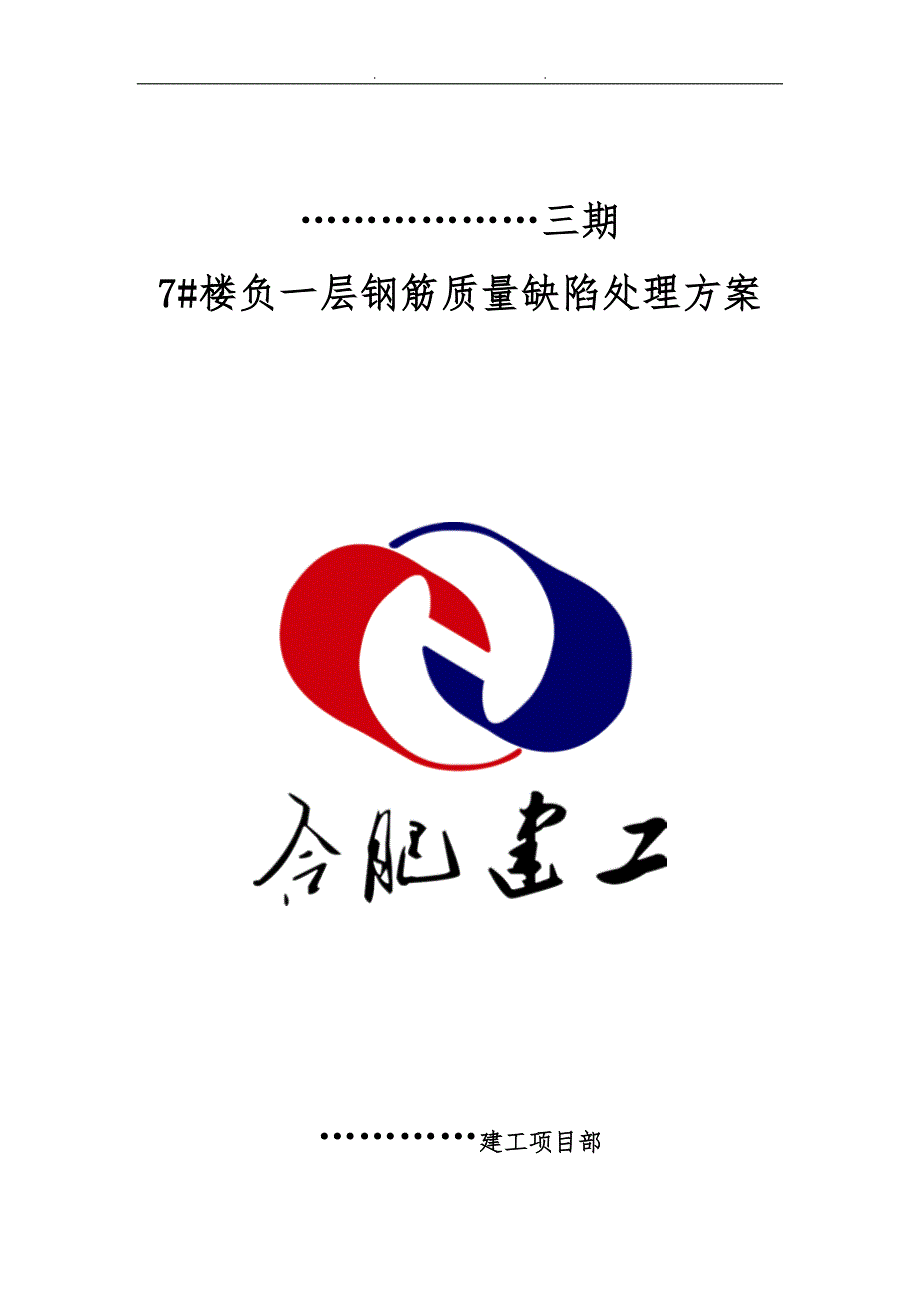

1、 .三期7#楼负一层钢筋质量缺陷处理方案建工项目部- 4 - / 6目录一、编制依据- 1 -二、工程概况- 1 -三、钢筋质量缺陷原因分析- 2 -四、钢筋处理措施- 2 -五、质量保证措施- 4 -7#楼负一层钢筋质量缺陷处理方案一、编制依据1、本工程设计图纸2、相关图集与规3、建筑结构制图标准4、钢筋机械连接通用技术规程5、建筑抗震设计规6、高层建筑混凝土结构技术规程7、混凝土结构设计规8、钢筋焊接与验收规程JGJ18-2012二、工程概况工程名称：建设工程建设单位：运开发设计单位：究院监理单位：施工单位：建工集团本工程为限公司开发建设的恒大名都小区三期，建设地点:交口7#楼地上部分总
2、建筑面积：17512.19m2。地上一、二层为商业网点和商业，三层三十二层为高层住宅，一个单元，每层四户，底部加强部位为基础至3层。三、钢筋质量缺陷原因分析7#楼负二层顶板钢筋与墙柱钢筋施工过程中因原钢筋班组质量控制不严，导致现场27轴Q3与8轴Q3两道剪力墙钢筋存在剪力墙竖向钢筋锚固长度不够；27轴Q3与8轴Q3两道剪力墙钢筋存在剪力墙竖向钢筋存在锚固少部分钢筋长度不够的现象；竖向钢筋锚固长度要求为1.2laE，竖向钢筋C14，剪力墙混凝土等级为C45，抗震等级为二级，锚固长度应为538mm，现场检查长度为450mm600mm不等。原因分析：1、引起钢筋锚固长度不够主要原因之一是由于钢筋下料
3、时钢筋长度控制不满足要求；第二点原因是下层钢筋绑扎时锚固长度钢筋长度超过规定导致上层钢筋锚固达不到要求。四、钢筋处理措施锚固长度不够拟采用双面搭接焊的处理措施：施工顺序：将有钢筋长度达不到要求的桩钢筋采用用双面搭接焊将钢筋接至设计与规要求长度。经监理检查验收后，方可进行下一道工序。焊接控制要点：1、搭接焊时，宜采用双面焊（以下图-a)。当不能进行双面焊时，方可采用单面焊（以下图-b）。搭接长度可与钢筋焊接与验收规程中帮条长度相同。2、搭接焊接头的焊缝厚度 s 不应小于主筋直径的0.3 倍；焊缝宽度 b不应小于主筋直径的0.8 倍（以下图所示）。钢筋搭接焊接头与焊缝尺寸示意图（a）双面焊；（b）
4、单面焊 b 一焊缝宽度；s 一焊缝厚度；d 一钢筋直筋；l 一搭接长度 d 一钢筋直径3、搭接焊时，钢筋的装配和焊接应符合以下要求：1) 搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在同一直线上；2) 搭接焊时，应用两点固定；搭接端部的距离宜大于或等于20mm ；焊接时，应在搭接焊形成焊缝中引弧；在端头收弧前应填满弧坑，并应使主焊缝与定位焊缝的始端和终端熔合。五、质量保证措施对施工人员加强质量教育，进行技术交底，使施工人员充分明确施工工艺标准、技术标准与质量控制标准，责任落实到人。1. 强化质量保证体系，实行工序质量控制，钢筋、混凝土设质量控制点，对工序进行重点管理。2. 严格按程序办事，实行自检、互检、交接检的三检制度，未经专职质检员验收的工程和未经业主与监理验收的隐蔽工程均不得进行下道工序的施工。
