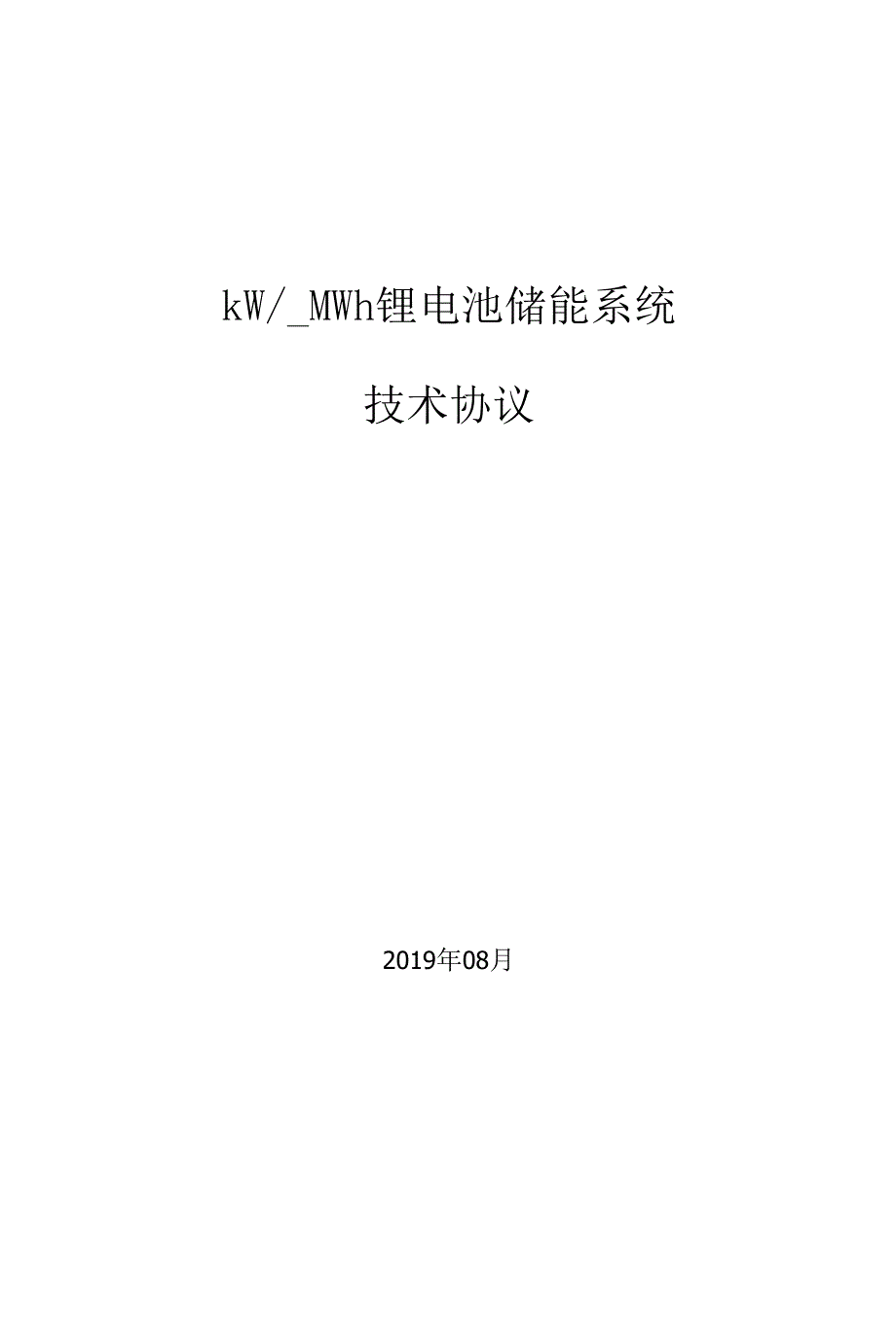

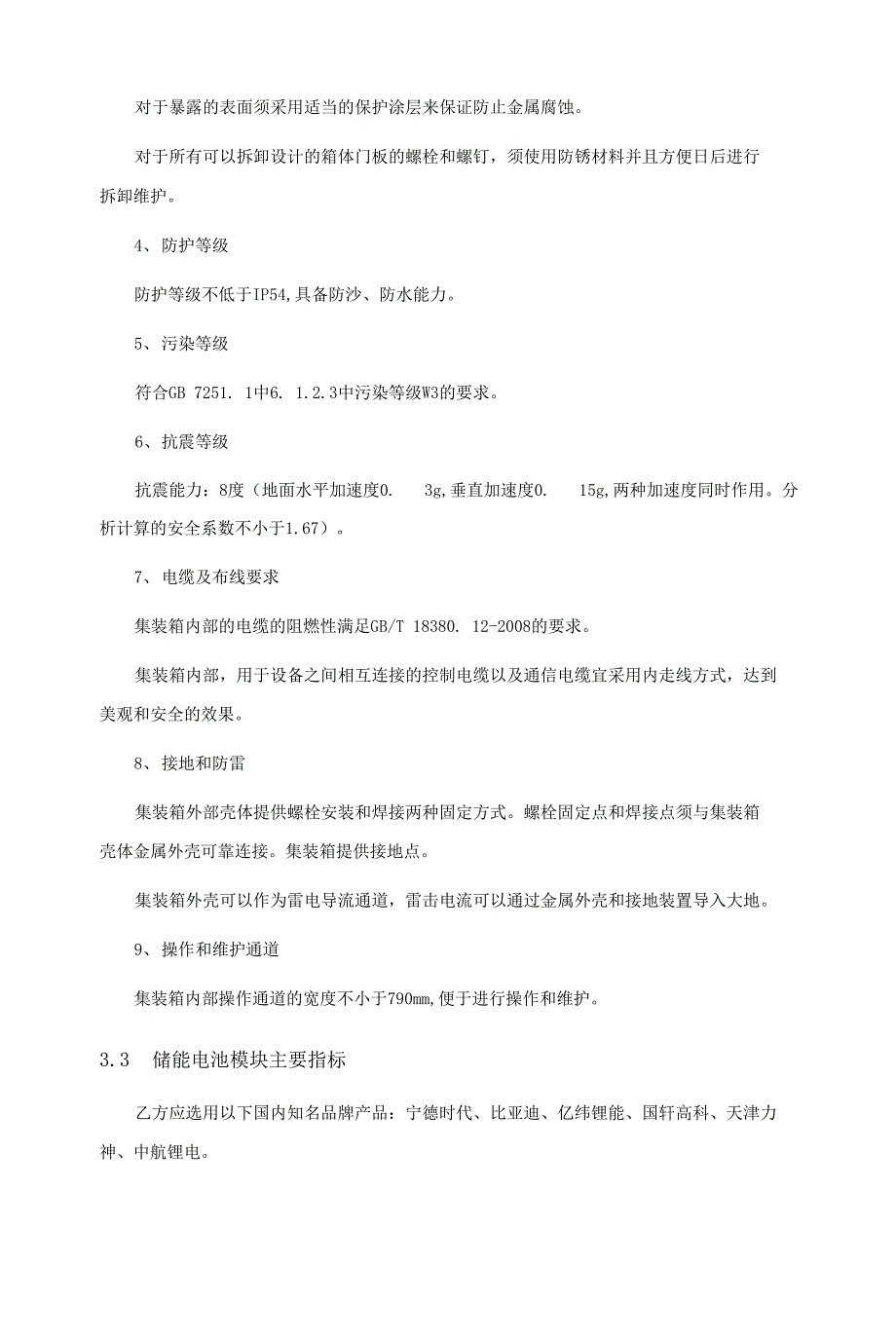

1、kW/_MWh锂电池储能系统技术协议2019年08月对于暴露的表面须采用适当的保护涂层来保证防止金属腐蚀。对于所有可以拆卸设计的箱体门板的螺栓和螺钉，须使用防锈材料并且方便日后进行拆卸维护。4、防护等级防护等级不低于IP54,具备防沙、防水能力。5、污染等级符合GB 7251. 1中6. 1.2.3中污染等级W3的要求。6、抗震等级抗震能力：8度（地面水平加速度0. 3g,垂直加速度0. 15g,两种加速度同时作用。分析计算的安全系数不小于1.67）。7、电缆及布线要求集装箱内部的电缆的阻燃性满足GB/T 18380. 12-2008的要求。集装箱内部，用于设备之间相互连接的控制电缆以及通信电

2、缆宜采用内走线方式，达到美观和安全的效果。8、接地和防雷集装箱外部壳体提供螺栓安装和焊接两种固定方式。螺栓固定点和焊接点须与集装箱壳体金属外壳可靠连接。集装箱提供接地点。集装箱外壳可以作为雷电导流通道，雷击电流可以通过金属外壳和接地装置导入大地。9、操作和维护通道集装箱内部操作通道的宽度不小于790mm,便于进行操作和维护。3.3 储能电池模块主要指标乙方应选用以下国内知名品牌产品：宁德时代、比亚迪、亿纬锂能、国轩高科、天津力神、中航锂电。3- 3.1主要参数电池模块主要参数（以下由投标企业填写）：电池组串并数电池组标称容量标称电压标称能量工作电压范围充放电倍率额定充放功率运行温度范围电池组内

3、温度电池组外观尺寸长X宽X高，单位mm电池组重量通讯BMS管理系统工作湿度范围电池簇主要参数（以下由投标企业填写）：单簇电池电池组成标准储能模组电池组串并数电池组标称容量标称电压总电量循环次数质保期限工作电压范围可设定过充保护电压任一只电芯过充恢复电压单支电芯过放保护电压任J只电芯过放恢复电压单支电芯充放电倍率充放电深度常规按照95%充放电深度运行温度范围电池组内温度组外观尺寸重量通讯BMS均衡策略工作湿度范围3. 3. 2主要性能指标1、单体电池必须标明制造厂名及商标、型号及规格、极性符号、生产日期；2、电池壳体、外盖不得有变形、裂纹及污迹，标识清晰，端子无损伤；3、电池组动力线束应符合QC

4、/T 417. 1-2001的要求，其阻燃性能需满足GB/T 19666-2005的要求。动力线路应具有明显标识，标识方法应符合GB 2894-2008和GB 2893-2008的要求；4、电池箱中各种电连接点应保持足够的预紧力，并采取适当的措施，防止松动。所有无基本绝缘的连接点应采取加强防护，应符合GB 4208-2008要求。在充放电后，极柱不应熔断，其外观不得出现异常；5、电池模块间接线板、终端连接头应选择导电性能优良的材料；6、电池系统应具备与储能双向逆变器PCS的通信控制接口，实现协调运行保障储能单元高效运行和安全；7、电池组和电池系统单元内，电气间隙和爬电距离、绝缘电阻、介质强度应

5、满足GB/T19826-2005电力工程直流电源设备通用技术条件及安全要求；8、电池在充放电过程中外部遇明火、撞击、雷电、短路、过充过放等各种意外因素，不应发生着火、爆炸；3.4 BMS主要性能指标3. 4.1主要参数（以下由投标厂家填写）项目规格备注单体电压检测范围单体电压检测精度总电压检测范围总电压检测精度温度检测范围温度检测精度电流检测范围电流检测精度S0C精度被动均衡功能通讯接口3. 4.2主要功能电池管理系统具体要求如下： 模拟量测量功能 模块化设计系统采用模块化设计思路，针对储能电站电池增长扩容的需要，可灵活增加BMU模块配置，满足升级扩容要求；同时，针对储能电站用“智能一体化电池

6、的应用,可灵活配置BMU模块在电池箱中，方便甲方运行维护。 电池系统运行数据采集及报警功能实时解析每一个单体电池电压、每个电池箱或电池pack内部温度（根据箱体、机柜尺寸和设计情况，具备多个温度检测点）、整组电池组端电压、充放电电流等;采样精度高，电压精度土 （0.2%FS+0.2%RD）,电流精度土 （0. 5%FS+0. 5%RD）。 电池系统保护功能BMS自带三级保护，并有高压箱，对运行过程中可能出现的电池严重过压、欠压、过流（短路）、过温、漏电（绝缘）等异常故障情况，通过高压控制单元实现快速切断电池回路，并隔离故障点，保证系统安全可靠运行。 自诊断功能在实时数据采集的基础上，采用多种

7、模式分段处理办法，建立专家数学分析诊断模型，在线测量每一个单体电池的剩余电量SOC。同时，智能化地根据电池的放电电流和环境温度等对SOC预测进行校正，给出更符合变化负荷下的电池剩余容量及可靠使用时间。 运行参数设定功能 本地运行状态显示功能 事件及历史数据记录功能 操作权限管理 与外部设备（如PCS、监控系统等）的通讯功能 温度及湿度的检测3.5 PCS主要性能指标乙方应选用以下国内知名品牌产品：阳光电源、固德威、盛弘电气、科华恒盛。3. 5.1主要参数（以下由投标厂家填写）交流侧并网参数额定功率交流接入制式额定电压允许电压范围额定频率允许频率范围THDI功率因数功率因数调节范围充放电切换时间

8、交流离网参数|额定电压电压调节范围稳压精度电压不平衡度电压失真度额定频率频率调节范围电压过渡变换范围直流侧参数直流电压范围直流侧最大电流电池支路数量稳压精度稳流精度直流电压纹波直流电流纹波效率最大充电效率最大放电效率保护直流开关父流开关电网监测绝缘监测直流反接保护接地故障保护浪涌保护通用参数最大转换效率尺寸（宽*深*高）重量冷却方式噪音绝缘电阻介质强度防护等级工作环境温度工作相对湿度工作海拔高度人机界面通信接口通信规约3. 5. 2主要功能和指标1、储能变流器可工作在逆变状态，将电池或电池包能量回馈电网，也可工作在整流状态，三相交流电源向电池或电池组充电；2、有功功率控制功能，PCS可以根据E

9、MS指令控制其有功功率输出，输出有功功率与设置偏差不超过3%o3、电压/无功调节功能，可根据指令信号调节无功输出；4、PCS具备主动孤岛检测功能，孤岛状态下，能够2s内检测出孤岛状态；5、PCS储能装置具有一定的耐受电压异常能力。交流输出端三相电压的允许偏差为额定电压的+15%、-15%；6、PCS冷却方式为强制风冷。PCS储能装置电流纹波5%；7、PCS储能装置接入电网后，公共连接点的三相电压不平衡度不超过GB/T 15543-2008电能质量三相电压不平衡规定的限值，公共连接点的负序电压不平衡度应不超过2%,短时不得超过4%；其中由PCS储能装置引起的负序电压不平衡度不超过1.3%,短时不

10、超过2. 6%；8、PCS储能装置具有人机界面和通讯功能，方便工作人员就地和远程操作，人机界面能显示如下量：数据显示/电池信息/状态显示/故障信息/工作记录/历史查询/控制操作/参数设置。在系统掉电后，历史信息不消失；9、PCS储能装置具备一定的耐受过电流能力。1.1倍10分钟，1.2倍1分钟，当PCS储能装置输出电流为额定电流的1.1倍时，连续运行lOmin；当PCS储能装置输出电流为额定电流的1.2倍时，连续运行Imin；10、PCS具有过载保护功能。当PCS储能装置输出的功率超过PCS储能装置允许的最大直流输入功率时，PCS储能装置应自动限流工作在允许的最大交流输出功率处；11、PCS具

11、有过热保护功能。在PCS储能装置内部主要发热元件：如IGBT温度、变压器温度、电抗器温度超过允许值的任何一种情况下，PCS储能装置停止向电网供电。回复正常后PCS储能装置能正常工作。12、对储能电池进行充放电时，PCS应能根据电池管理系统发送的最大允许可充放电流要求，自动调整装置的充放电策略，实现对电池的保护性充放电。当收到BMS过充、放电告警信号、电池单元端电压值升高到充电截止电压，或者充电电流降低到一定限值时停止对电池的充、放电;13、多组电池中任意儿组退出，PCS自动降功率运行；14、PCS系统通过对外通讯接口，可以接受客户监控系统的远程控制，包括运行工况的切换，运行参数的设置等，对外通

12、讯接口可以实时的将PCS的运行状态，实时运行数据等上传给监控系统。PCS与BMS系统通过CAN/RS485通讯实现信息交互，BMS将电池信息发送给PCS, PCS根据BMS所发信息进行充电和放电。采用标准以太网接口与上位机通信实现远程控制和远程软件升级等功能；3. 6能量管理系统EMS主要指标3. 6.1主要参数（以下由投标厂家填写）通讯和显示额定功率输出过载功率额定输出电压额定输出频率显示屏幕后台通信通信协议设备通信电源供电直流供电交流供电自耗电I/O 口干节点输入（无源）干接点输出（无源）直流电流纹波其他数据尺寸（宽X高X深）重量运行温度范围运行湿度范围最高运行海拔冷却方式防护等级3- 6

13、2主要功能1、监控功能EMS系统具有多种独立的功能模块，如实时数据采集、数据库管理、定制化报表打印、事件及日志管理和数据转发管理等，这些特色能为定制客户化的电力监控系统提供极大的便利。监控系统的实时数据采集模块主要实现了数据的通道，包括信息的上传，并支持多种行业和国际标准规约，如：Modbus-TCP规约、Modbus-RTU规约等。数据类型包括：模拟量遥测YC、开关量遥信YX、环境数据和其他相关数据。遥测YC数据包括：设备的电压值、电流值、有功和无功功率值、功率因数、频率和电池单体电压、温度、SOC、S0H等。遥信YX数据包括：开关、刀闸、事故及告警信息，温感、烟感、水浸、门禁等告警信息等

14、环境数据包括：天气情况、温度、湿度等。2、实施显示监控系统的实时显示模块是在用户界面上显示系统设备的各种实时数据，按界面层次分为主界面（包括系统接线图、统计数据模块等）和二级界面（各种设备的详细数据显示）。3、数据查询监控系统的数据查询模块包括实时数据查看、历史数据查看和历史事件查看，可以随时查看设备运行情况及发生的故障、告警等事件信息。4、用户权限管理监控系统的用户权限管理模块兼容了工业自动化及电力系统变电站的特点，即支持按数据分类进行操作权限管理，又支持按功能模块分类操作的权限管理功能。5、能量管理根据项目要求，配备如削峰填谷运行策略、需量控制、负荷跟随等功能。3.7 系统保护储能系统同

15、时配置有硬件故障和软件保护，保护功能配置完善，保护范围交叉重叠，没有死区，能确保在各种故障情况下系统安全。1、BMS保护BMS作为第一级保护，当电池出现过充、过放、过电流、过温、压差过大、温差过大等时，会第一时间报一级报警，充放电功率减半。当出现二级报警后，BMS发出信号给EMS,系统停止充放电。如果继续充放电，触动BMS第三级报警，直流侧继电器会直接动作，使整个停止运行，此时必须手动恢复系统运行。2、PCS保护PCS自带保护。如果BMS二级报警后，系统没有动作，会触动PCS自我保护，使整个系统停止运行。除此之外，PCS还配有交流过压保护、交流欠压保护、交流过流保护、交流频率保护、浪涌过电压保

16、护、相序错误保护等。3、EMS保护EMS作为系统管理中枢，通过传感器及通讯得到检测数据，进行逻辑判断，下达功率减半、停机等保护指令。3. 8 系统通讯PCS与EMS之间通过MODBUS/TCP通讯；BMS与EMS之间通过MODBUS/TCP通讯；PCS与BMS之间通过CAN通讯，干节点通讯；BMS内部通过CAN通讯。1 总则11.1 项目概况11.2 一般性规定12 供货范围22.1 主要供货设备22.2 主要系统参数22. 3性能要求32. 4备品备件42.5 专用工具和仪器仪表42.6 设备颜色和铭牌42.7 系统保障53 技术要求53.1 标准及规范53.2 集装箱主要性能及参数63.3

17、 储能电池模块主要指标73.3.1 主要参数83.3.2 主要性能指标93. 4 BMS主要性能指标93.4.1 主要参数93.4.2 主要功能103.5 PCS主要性能指标113.5.1 主要参数113.5.2 主要功能和指标123.6 能量管理系统EMS主要指标143.6.1 主要参数143.6.2 主要功能153.7 系统保护163.8 系统通讯164 监造与验收174.1 一般要求174.2 监造和检验175 技术服务和质保184 监造与验收4.1一般要求1、乙方应满足本规范所提的技术要求。2、乙方应向招标方保证所供设备是技术先进、成熟可靠的全新产品。在图纸设计和材料选择方面应准确无误

18、加工工艺无任何缺陷和差错。技术文件及图纸要清晰、正确、完整，能满足正常运行和维护的要求。3、乙方应具备有效方法，控制所有关键元器件/材料、外协、外购件的质量和服务，使其符合本规范书的要求。4、本技术规格书适用于合同执行期间对乙方所提供的设备（包括对分包外购设备）进行检验、监造和性能验收试验，确保乙方所提供的设备符合技术规格书规定的要求。5、乙方应在合同生效后2周内，向甲方提供与本合同设备有关的监造、检验、性能验收试验标准。有关标准应符合本技术规格书的规定。4. 2 监造和检验1、甲方有权派遣技术人员到乙方的生产车间对合同设备的加工制造进行检验和监造，乙方应无条件配合，不得以任何理由拒绝。乙方

19、应在签订合同两周内提交负责具体生产工作负责人签字确认的设备质量情况及其供货进度的书面材料。2、监造的全过程主要包括：储能系统供应商的工厂检查、关键元器件或材料质量控制、生产工艺监控、成品抽检及第三方实验室抽样试验等。3、乙方可到第三方实验室进行现场见证，如果乙方未到实验室进行见证，则认为乙方认可甲方确定的第三方实验室资质和试验结果。4、如有合同设备经检验和试验不符合技术协议的要求，甲方可以拒收，同时要求乙方对测试失败原因提供分析报告，整改后进行重新生产，重复抽样测试过程，直至试验合格，若由此造成供货延期，甲方可要求乙方依据相应合同条款进行赔偿，甚至终止合同。5、甲方拥有对设备运到项目所在地以后

20、进行检验、试验和拒收（如果必要时）的权利，不得因该设备在原产地发运前己由甲方或其授权的第三方单位进行过监造和检验并已通过作为理由而受到限制。甲方人员参加工厂试验，包括会签任何试验结果，既不免除乙方按合同规定应负的责任,也不能代替合同设备到达现场后甲方对其进行的检验。5 技术服务和质保乙方需对整套储能设备的设计、制造、运输、安装指导、调试、运行和维护指导负责。并全面负责质保期间的维护和检修，保证在质保期内设备的运行达到约定性能。因此，乙方须提供所有相关和必需的建议、培训、监督和维护/维修服务，直至结束。5. 1 技术培训乙方应指派技术熟练的工程师，对甲方储能项目技术人员进行指导和培训。培训应在设

21、备安装和预调试过程中进行，时间为一周。乙方应使甲方项目技术人员能够了解设备的基本操作、检验、修理和维护等技术。在培训开始前1周，乙方应提供培训计划和培训材料。培训计划应包括：时间、地点和培训类型。培训材料应包括：设备的详细介绍、部件清单和安装、维修和维护手册。甲方有权更换乙方不合格的培训师。培训结束后乙方必须确保甲方人员在项目运营期间有能力进行运维工作。5.2 质保乙方需说明质保期限，投标设备的最低质保期限不应低于10年（如与商务合同矛盾，以商务合同为准）。乙方应对质保期的承诺提供详细的技术分析，否则甲方视情况可不予采信。质量保证期内，由于乙方设备的质量问题而造成停运等故障的，乙方应负责尽快更

22、换有缺陷或损坏的部件，同时，停运或故障设备（整机）的质保期延长，延长时间为停运或故障设备（整机）重新投运后的10年（如果甲方在订货时选择了更长的质保期，则设备质保延长时间为甲方订货时的质保期）。乙方从其它工厂采购的设备所发生的一切质量问题由乙方负责。5.3 产品寿命乙方设备的运输、存储、安装、调试和运行应满足项目现场的气候条件要求，设备的使用寿命应不少于15年；作为负责任的产品供应商，乙方有责任在产品的整个使用寿命期内向甲方提供详细的维护方案、更换、收费计划（例如定期的巡检和回访），该维护、更换服务应贯穿产品的整个使用寿命周期。5.4 售后服务1、乙方承诺在质保期内无偿更换由元器件缺陷及制造工

23、艺等问题而发生故障的产品。2、在设备全寿命运行期内，乙方免费提供应用软件的升级。3、乙方的售后服务电话应保持7X24畅通，电话由专人负责接听，对产品运行咨询和故障问题应于2小时内作出回应，且应立即给出分析和解答，并给出解决方案；对确有困难的，必须在12小时内给予明确的分析判断及解决方案的答复。4、当设备发生故障需乙方到场处理的，乙方应在24小时内响应，从接到故障通知算起，设备总修复时间为72小时之内。故障处理后，半月内向业主提交分析报告。6 设备交货6. 1 供货进度本项目交货期为发出中标通知后60天内（在此交货计划基础上，甲方有权根据项目进展情况在得到乙方书面认可的情况下适当调整组件的交货时

24、间）。储能设备的到货验收由需方组织进行，组件到货后，需方按要求对照清单逐件清点，进行检查和产品型号、数量验收。如出现异常，需方有权利拒绝签收，并保留证据，及时通知乙方。6. 2 包装和运输乙方交付的所有货物应符合通用的包装储运指示标志的规定及具有适合长途运输、多次搬运和装卸的坚固包装。设备应保证在运输、装卸过程中完好无损，并有减振、防冲击的措施。包装应按设备特点，按需分别加上防潮、防霉、防锈、防腐蚀的保护措施，以保证货物在没有任何损坏和腐蚀的情况下安全运抵合同设备安装现场。产品包装前，乙方负责进行检查清理，不留异物，并保证零部件齐全。6. 3 技术文档乙方应向甲方提供本项目所需的全套图纸资料，

25、随工程进展其它图纸数据应随时增补,所增加的部分，乙方有义务提供并不得另增费用。乙方提供的所有正式图纸及技术文件须加盖乙方单位公章。所有进口设备及元器件均应提供完整的中英文资料。技术协议签订后，乙方应在7个工作日内向甲方及工程设计单位提供如下图纸和资料以供甲方及工程设计单位审查：设计依据，外形图；工厂组装和试验程序；搬运、贮存、安装、运行和维修说明书；设备材料清单；接线和控制原理图；本条以及技术规范其它各节中所列出的产品性能和试验报告；设备技术参数表等资料。图纸应以AutoCAD 2007图形的文件格式（字体为gbcbig）、技术文件应以Word 2007的文档格式提供电子版。下列图纸和数据应随

26、设备到货： 设备安装说明书 经甲乙双方最终确认的图纸数据 甲方及工程设计单位所需的其他图纸和数据 设备运行和操作手册 设备清册 产品检测和试验记录 产品合格证及保修卡7 附录：技术偏差表乙方要将投标文件和技术规范书的差异之处汇集成表。技术部分和商务部分要单独列表。如未填写技术条件偏差表，视为完全满足技术规范要求。如漏写技术偏差，则按对甲方有利条款或较高要求执行。序号技术规范书投标文件条目简要内容条目简要内容5. 1技术培训185.2 质保185.3 产品寿命185.4 售后服务196 设备交货196. 1供货进度196.2 包装和运输196.3 技术文档207 附录：技术偏差表201总则本技术

27、协议中提到的甲方为：（以下简称：）；乙方为：有限公司（以下简称：）。甲乙双方就有限公司kW/_MWh用户侧储能项目（以下简称:生益储能项目、本储能项目）”达成如下技术协议。1.1项目概况有限公司 kW/_MWh用户侧储能项目位于,项目接入电压等级为V,采用磷酸铁锂电池组作为储能元件，在电价处于谷时和平时充电,在电价处于峰时放电，根绝江苏省峰谷平时段,一天可实现两充两放，达到削峰填谷的作用。1. 2 一般性规定1、本技术协议的适用范围，包括工程设备订货、安装、调试及售后服务等方面；2、本技术协议书提出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和条文，乙方应保证提供符合

28、本技术协议和有关最新工业标准的优质产品及其相应服务，满足国家有关安全、环保等强制性标准的要求；3、本技术协议所使用的标准（按最新颁布标准执行）如遇与乙方所执行的标准不一致时，按较高标准执行；4、本技术协议经甲乙双方确认后作为合同的技术附件，与合同正文具有同等的法律效力。本项目的其它技术文件，如设计联络会纪要、双方确认的测试和验收文件等与合同具有相同的法律效力；5、在签订合同之后，甲方保留对本技术协议书提出补充要求和修改的权利，乙方须予以配合；6、乙方协助设计方完成深化方案设计，配合施工图设计，配合安装调试、系统调试和验收，并承担培训及其它附带服务；7、本工程所有文档、图纸、界面采用简体中文，相

29、互间的通信、谈判、合同及签约后的联络和服务等均使用简体中文。本工程所有文档，包括图纸、计算、说明、使用手册等,均使用国际单位制（SI）；8、本规范书未尽事宜，由甲乙双方协商确定;9、本协议一式四份，甲方二份，乙方二份，经双方签字盖章后总包合同一起生效。2供货范围2.1主要供货设备乙方向甲方提供套kW/_MWh容量的集装箱式储能系统，集装箱内安装有磷酸铁锂电池组、直流汇流柜（DC柜）、交流配电柜（中控柜）、储能双向变流器、BMS、EMS ,同时配套安装温控系统、消防系统、照明等辅助系统、门禁系统和线缆等。序号名称数量（套）说明1集装箱储能系统磷酸铁锂电池，额定容量为kW/_MWh2. 2 主要系

30、统参数电池参数1电芯类型3.2V/120Ah磷酸铁锂2系统额定容量1. 05MWh3电池电压范围616832V4电池组系统效率N98%5BMS通讯接口RS485, Ethernet6BMS通讯协议Modbus RTU, Modbus TCP交流侧参数1交流侧额定功率250kW2交流侧最大功率275kW3系统效率388%满放电量/满充电量*100%4交流侧额定电压400V5电网电压范围310450V6功率因数0. 99额定功率时7功率因数可调范围1 （超前）一 1 （滞后）8额定频率50 Hz9电网频率范围4555 Hz10交流电流畸变率3%额定功率时11直流分量2000m需降额6防护等级IP5

31、47耐盐雾性600h8消防系统FM-200消防系统9抗震等级VW10系统通讯接口RS485, Ethernet11系统通讯协议Modbus RTU, Modbus TCP12箱体外尺寸6. 058X2.438X2. 591长X宽X高，单位（米）13箱体内尺寸5.9X2. 34X2. 37长X宽X高，单位（米）2.3性能要求1、本储能系统采用磷酸铁锂电池，系统额定容量为实际可放电容量，在15年运行期内，每年直流侧放电容量衰减不得大于4%。系统全寿命周期内直流侧总放电电量不低于880kWh；2、在系统全寿命周期内，充电效率和放电效率均不得低于94%,储能电站系统总效率不低于88% （以系统并网点计

32、量表计量电量为依据，计算公式为：放电电量：充电电量X100%）；3、乙方承诺对该集装箱式储能系统提供整体10年质保。2. 4备品备件1、乙方应提供必备和推荐的 备品备件。2、所有备品备件应为全新产品，与已经安装同型号设备的相应部件能够互换。3、所有备品备件应单独装箱，包装应能防尘、防潮、防止损坏等，与主设备一并发运,并标注“备品备件”以区别本体。序号名称规格单位数量2. 5 专用工具和仪器仪表1、乙方应提供必备和推荐的 专用工具和仪器仪表。如果在本规范中没有提到,但对于锂电池储能系统的安全运行是必需的，也应包括在内，其费用包括在总价中。2、所有专用工具与仪器仪表必须是全新的，并附详细的使用说明

33、资料。3、专用工具与仪器仪表应单独装箱，注明“专用工具”、“仪器仪表”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。序号名称规格单位数量2. 6 设备颜色和铭牌1、乙方成套设备颜色必须严格一致，并在乙方提供的文件中明确说明设备颜色。2、乙方提供的集装箱外壳须喷涂为统一的颜色，底漆采用富锌漆，中间漆为环氧漆，外面漆为丙烯酸漆，底架采用沥青漆。具体喷涂的颜色标号、外观标识、企业LOGO由甲方提供。3、乙方设备中的主要元件和操作机构均应有耐久和字迹清晰的铭牌。铭牌均使用简体中文刻制，字体为印刷体，铭牌的材料应不受气候影响，铭牌中刻制的字迹应在设备使用期内保持清晰。所有的铭牌和标牌应

34、永久性的安装在相应的设备和部件上，其位置清楚易见。4、为了工作人员的安全，乙方应提供标牌展示主要的操作说明、注意事项或警告。2.7 系统保障除本项目必须的硬件、软件外，乙方还应提供如下服务：1、系统设备的现场安装指导、现场调试、交接验收、售后服务等；2、系统的设计联络，包装运输、对甲方技术人员及甲方指定的第三方单位的培训等；3、提供下列技术资料，主要包括：供货清单、产品使用说明书、产品手册、系统维护手册、产品合格证、质保承诺书等。3技术要求3.1 标准及规范乙方设备应符合中华人民共和国国家标准（GB）、中华人民共和国电力行业标准（DL）、以及相关的IEC标准。在上述标准中，优先采用中华人民共和

35、国国家标准及电力行业标准,在国内标准缺项时，参考选用相应的国际标准或其他国家标准，选用的标准应是在合同签订之前已颁布的最新版本。乙方对电芯、电池模组、PCS、EMS、集装箱等构成锂电池储能系统的关键元件和材料的性能和使用寿命应提供技术分析说明。要求构成储能系统的元器件或材料需要单独经过TUV检测或其它同等资质第三方机构测试检验。本技术规范所要求的安全、性能等指标如与国家、行业、国际标准不一致时，按较高要求执行。主要引用标准如下：DL/T527-2002静态继电保护装置逆变电源技术条件GB/T13384-2008机电产品包装通用技术条件DL/T478-2001静态继电保护及安全自动装置通用技术条

36、件GB/T191-2008包装储运图示标志GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2-2008电工电子产品环境试验 第2部分：试验方法 试验B：高温GB 4208-2008外壳防护等级（IP代码）GB/T 17626 -2006电磁兼容试验和测量技术GB 14048. 1-2006低压开关设备和控制设备 第1部分：总则GB 8702-88电磁辐射防护规定DL/T 620-1997交流电气装置的过电压保护和绝缘配合DL/T 621-1997交流电气装置的接地GB/T 2900.41-2008电工术语原电池和蓄电池GB 21966-200
