阀门材质使用温度.doc

1、阀门材质使用温度WCB 碳钢A216无腐蚀性应用，包括水，油和气，温度范围：-30C至+425CLCB 低温碳钢A352低温应用，温度低至-46C 不能用于温度高于+340C的场合LC33.5%镍钢A352低温应用，温度低至 -101C不能用于温度高于+340C的场合WC61.25%铬 0.5%钼钢A217无腐蚀性应用，包括水，油和气，温度范围：-30C至+593CWC92.25 铬A217无腐蚀性应用，包括水，油等级 WC爭口气,温度范围：-30C至+593CC55%铬 0.5%钼A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30C至+649CC129%铬 1%钼A217 轻度腐

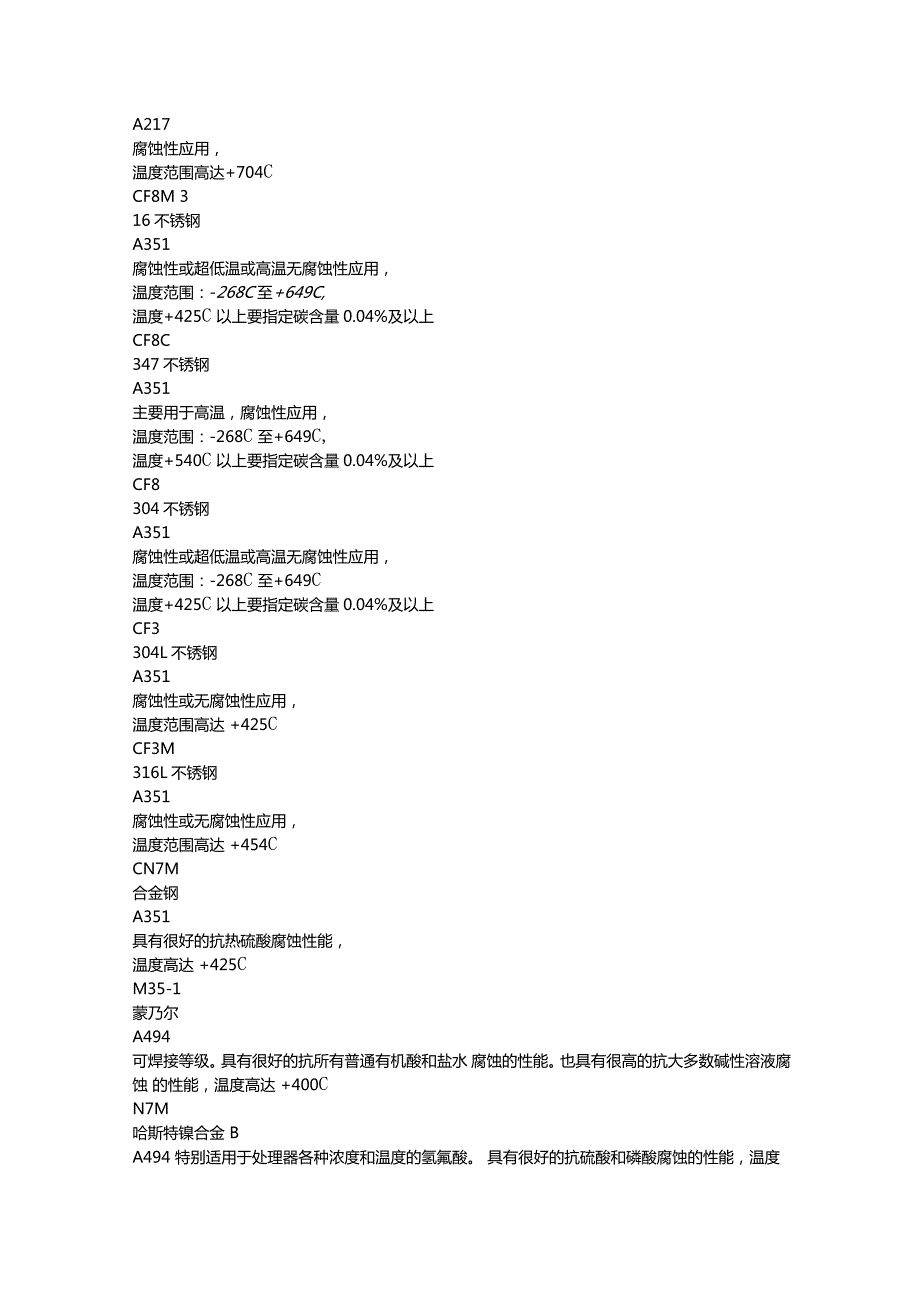

2、蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30C至+649CCA6NM(4)12%铬钢A487腐蚀性应用，温度范围：-30C至+482CCA15(4)12%铬A217腐蚀性应用，温度范围高达+704CCF8M 316不锈钢A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268C至+649C,温度+425C以上要指定碳含量0.04%及以上CF8C347不锈钢A351主要用于高温，腐蚀性应用，温度范围：-268C至+649C,温度+540C以上要指定碳含量0.04%及以上CF8304不锈钢A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268C至+649C温度+425C以上要指定碳含

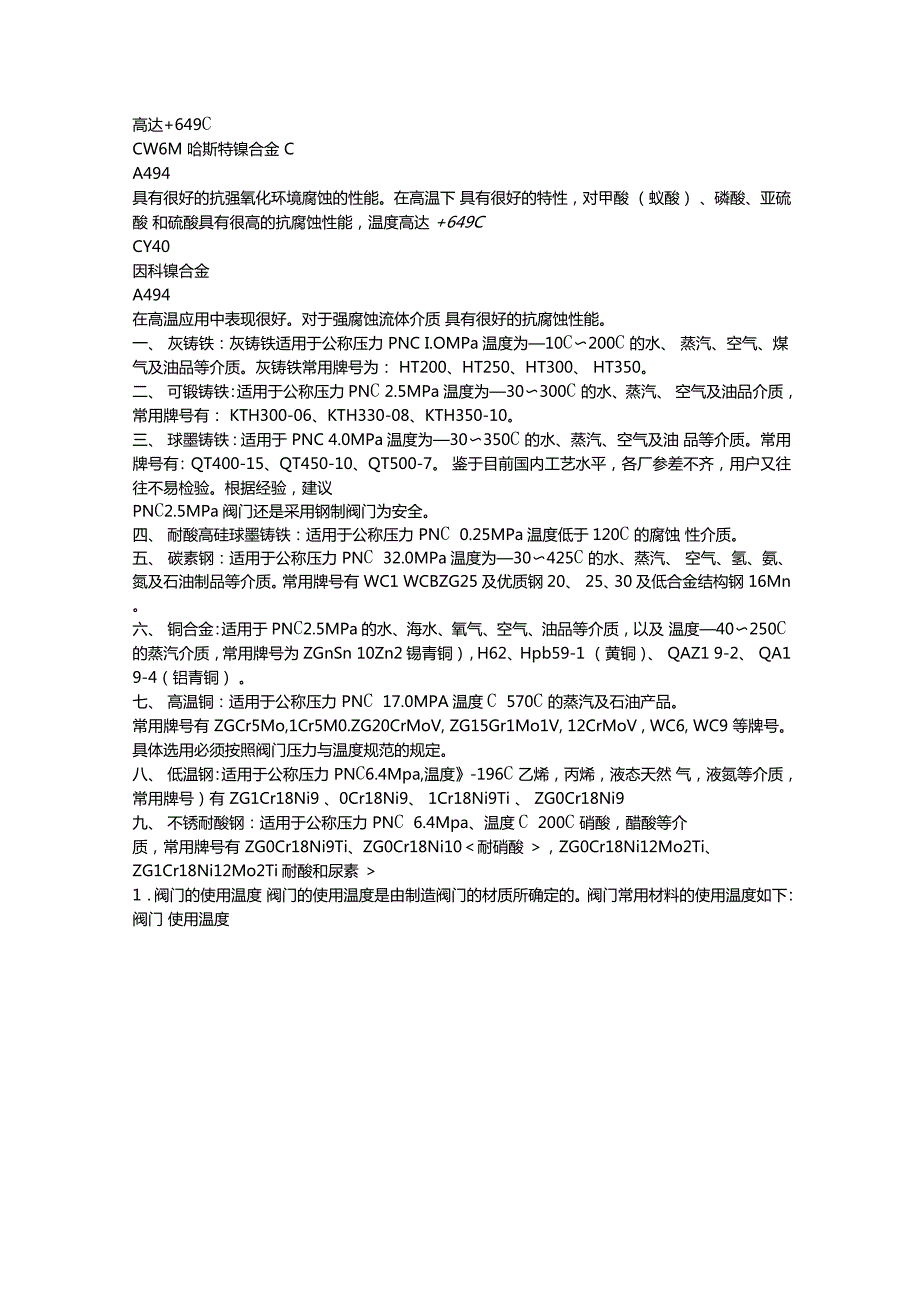

3、量0.04%及以上CF3304L不锈钢A351腐蚀性或无腐蚀性应用，温度范围高达 +425CCF3M316L不锈钢A351腐蚀性或无腐蚀性应用，温度范围高达 +454CCN7M合金钢A351具有很好的抗热硫酸腐蚀性能，温度高达 +425CM35-1蒙乃尔A494可焊接等级。具有很好的抗所有普通有机酸和盐水 腐蚀的性能。也具有很高的抗大多数碱性溶液腐蚀 的性能，温度高达 +400CN7M哈斯特镍合金 BA494 特别适用于处理器各种浓度和温度的氢氟酸。 具有很好的抗硫酸和磷酸腐蚀的性能，温度高达+649CCW6M 哈斯特镍合金 CA494具有很好的抗强氧化环境腐蚀的性能。在高温下 具有很好的特性

4、对甲酸 （蚁酸） 、磷酸、亚硫酸 和硫酸具有很高的抗腐蚀性能，温度高达 +649CCY40因科镍合金A494在高温应用中表现很好。对于强腐蚀流体介质 具有很好的抗腐蚀性能。一、 灰铸铁：灰铸铁适用于公称压力 PNC I.OMPa温度为10C200C的水、 蒸汽、空气、煤气及油品等介质。灰铸铁常用牌号为： HT200、HT250、HT300、 HT350。二、可锻铸铁：适用于公称压力 PNC 2.5MPa温度为30300C的水、蒸汽、 空气及油品介质，常用牌号有： KTH300-06、KTH330-08、KTH350-10。三、球墨铸铁：适用于 PNC 4.0MPa温度为30350C的水、蒸汽

5、空气及油 品等介质。常用牌号有： QT400-15、QT450-10、QT500-7。 鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验。根据经验，建议PNC2.5MPa阀门还是采用钢制阀门为安全。四、耐酸高硅球墨铸铁：适用于公称压力 PNC 0.25MPa温度低于120C的腐蚀 性介质。五、 碳素钢：适用于公称压力 PNC 32.0MPa温度为30425C的水、蒸汽、 空气、氢、氨、氮及石油制品等介质。常用牌号有 WC1 WCBZG25及优质钢20、 25、30及低合金结构钢 16Mn。六、铜合金：适用于PNC2.5MPa的水、海水、氧气、空气、油品等介质，以及 温度40250C的蒸

6、汽介质，常用牌号为ZGnSn 10Zn2锡青铜），H62、Hpb59-1 （黄铜）、 QAZ1 9-2、 QA1 9-4（铝青铜） 。七、高温铜：适用于公称压力 PNC 17.0MPA温度C 570C的蒸汽及石油产品。常用牌号有 ZGCr5Mo,1Cr5M0.ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9 等牌号。具体选用必须按照阀门压力与温度规范的规定。八、低温钢：适用于公称压力 PNC6.4Mpa,温度-196C乙烯，丙烯，液态天然 气，液氮等介质，常用牌号）有 ZG1Cr18Ni9 、0Cr18Ni9、 1Cr18Ni9Ti 、 ZG0Cr18Ni9

7、九、不锈耐酸钢：适用于公称压力 PNC 6.4Mpa、温度C 200C硝酸，醋酸等介质，常用牌号有 ZG0Cr18Ni9Ti、ZG0Cr18Ni10耐硝酸 ，ZG0Cr18Ni12Mo2Ti、 ZG1Cr18Ni12Mo2Ti耐酸和尿素 1阀门的使用温度 阀门的使用温度是由制造阀门的材质所确定的。阀门常用材料的使用温度如下： 阀门 使用温度灰铸铁阀门-15 250C可锻铸铁阀门-15 250C球墨铸铁阀门-30 350C高镍铸铁阀门最高使用温度为400C碳素钢阀门-29 450C，在JB/T3595-93标准中推荐使用温度t425 C1Cr5Mo合金钢阀门最高使用温度为550C12Cr1MoV

8、A合金钢阀门最高使用温度为570C1Cr18Ni9Ti、1Cr18Ni12Mo2Ti 不锈钢阀门 -196600C铜合金阀门-273 250C塑料阀门（尼龙）最高使用温度100C塑料阀门（氯化聚醚） 塑料阀门（聚氯乙烯） 塑料阀门（聚三氟氯乙烯） 塑料阀门（聚四氟乙烯） 塑料阀门（天然橡胶隔膜阀）最高使用温度100C最高使用温度60 E-60120C-180150C最高使用温度60r塑料阀门（丁腈橡胶，氯丁橡胶隔膜阀）最高使用温度 80r塑料阀门（氟橡胶隔膜阀） 最高使用温度 200r 阀门衬里用橡胶、塑料时，以橡胶、塑料的耐温性能为准。陶瓷阀门，因其耐温急变性差，一般用于 150C以下的工况

9、条件。最近出现一种 超性能陶瓷阀门，能耐1000C以下的高温。玻璃阀门耐温急变性差，一般用于 90C以下的工况条件。搪瓷阀门，耐温性能受到密封圈材料的限制，最高使用温度不超过150r2阀门使用的压力 阀门的使用压力是由制遣阀门的材料所确定的阀门 允许使用的最大公称压力 灰铸铁阀门 1MPa 可锻铸铁阀门 2.5MPa 球墨铸铁阀门 4.OMPa 铜合金阀门 2.5MPa 钛合金阀门 2.5MPa 碳素钢阀门 32MPa 合金钢阀门 300MP 不锈钢阀门 32MPa 塑料阀门 0.6MPa 3阀门温度与压力之间的关系 阀门使用温度与压力有着一定的内在联系， 又相互影响。 其中，温度是影响的主 导因素，一定压力的阀门仅适应于一定温度范围， 阀门温度的变化能影响阀门使 用压力。例如：一只碳素钢阀门的公称压力为 10MPa当介质工作温度为200C 时，其最大工作压力P20为10MPa当介质工作温度为400C时，其最大工作压 力P40为5.4MPa;当介质工作温度为 450C时，其最大工作压力 P20为4.5MP&陶瓷、玻璃、搪瓷阀门玻璃钢阀门 1.6MPa0.6MPa
