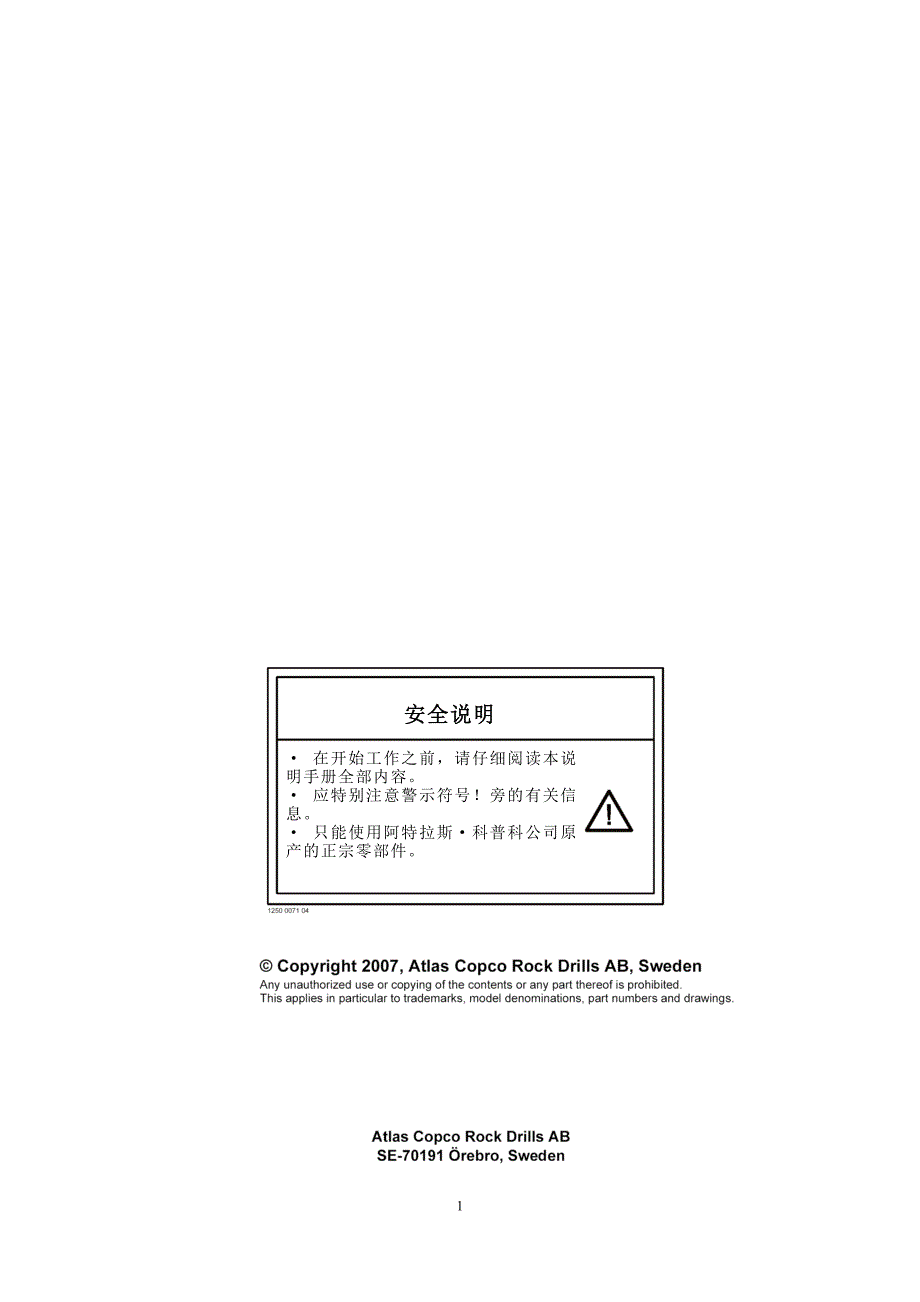

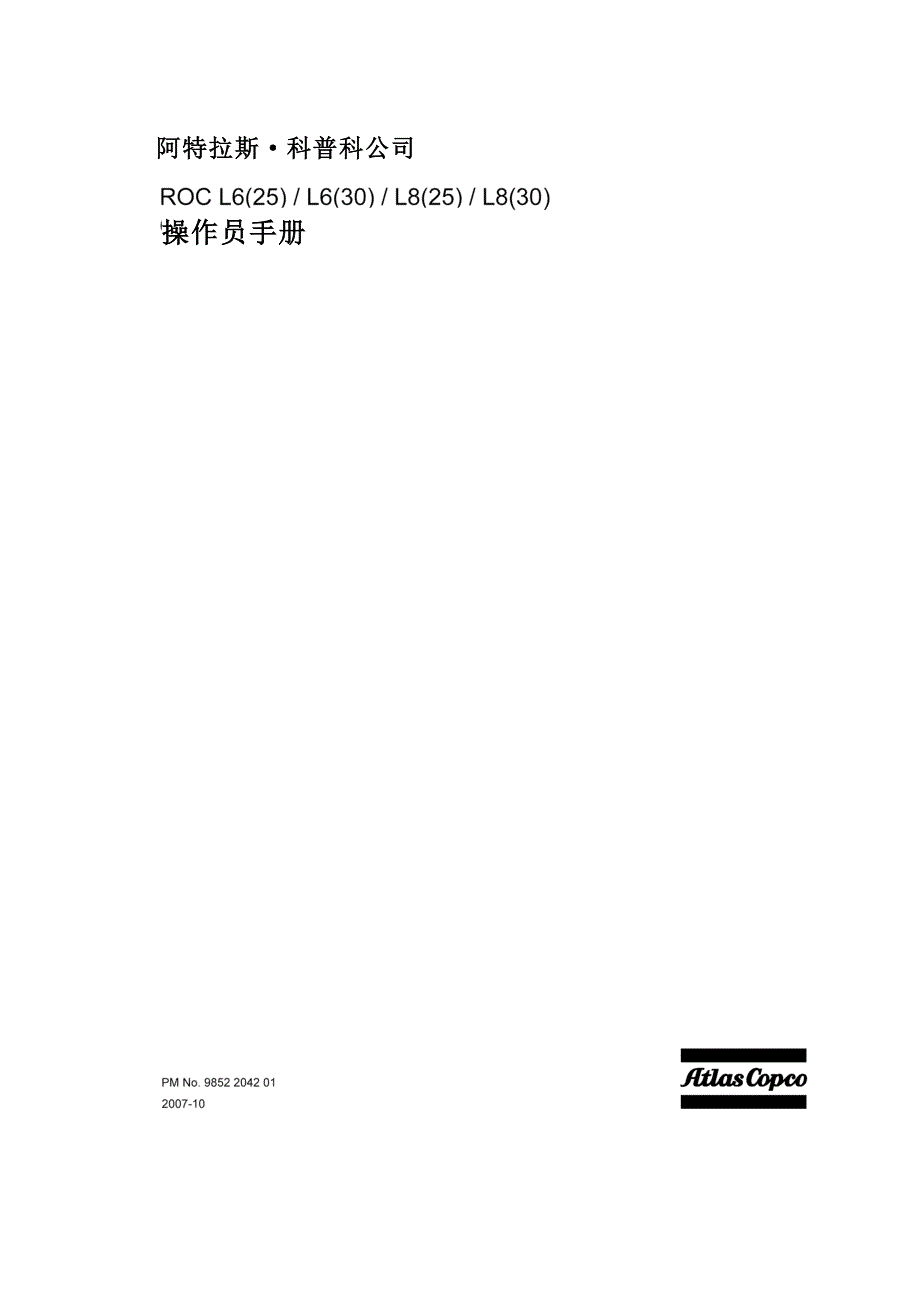

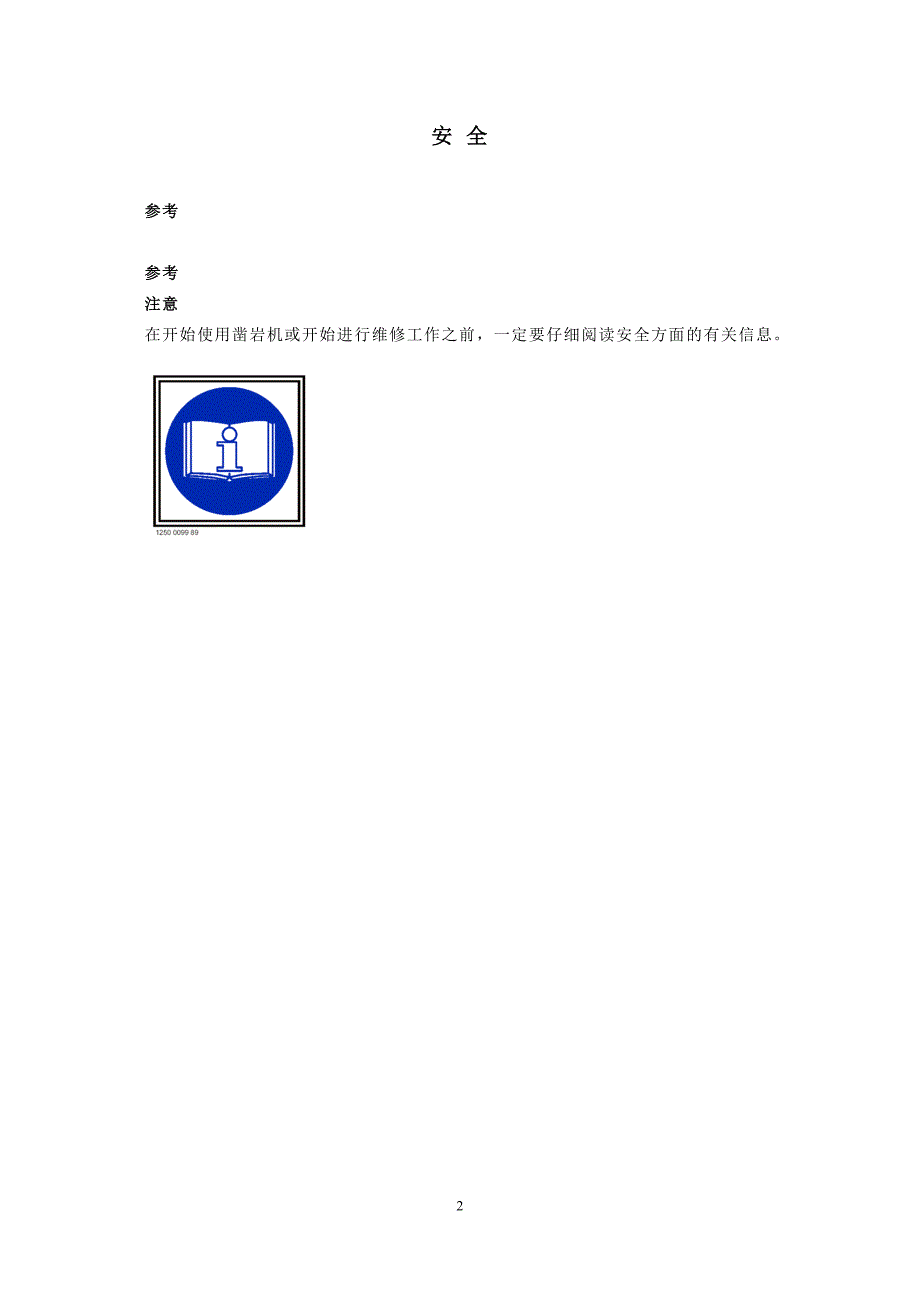

1、阿特拉斯科普科公司操作员手册阿特拉斯科普科公司ROC L6（25）/L6（30）/L8（25）/L8（30）操作员手册安全说明 在开始工作之前，请仔细阅读本说明手册全部内容。 应特别注意警示符号！旁的有关信息。 只能使用阿特拉斯科普科公司原产的正宗零部件。安全说明 在开始工作之前，请仔细阅读本说明手册全部内容。 应特别注意警示符号！旁的有关信息。 只能使用阿特拉斯科普科公司原产的正宗零部件。安 全参考参考注意在开始使用凿岩机或开始进行维修工作之前，一定要仔细阅读安全方面的有关信息。目 录1概述8前言8应用8主要部件9一般系统说明10凿岩机的一般说明10带履带架的机身架11动力部分11钻臂系统1
2、1除尘器11电气系统11液压系统12空气系统142技术数据14ROC L6（257/L6（30）14ROC L8（25）/L8（30）16尺寸18尺寸ROC L6（25）/L6（30）18尺寸，ROC L8（25）/L8（30）短进给器23尺寸，ROC L8（25）/L8（30）长进给器263每日的检查29前言29特别安全检查29安全29检查点30起动前的工作31每次起动前必须检查的内容31凿岩机31油32燃油过滤器33起动后的功能试验33检查33凿岩时的功能试验34潜孔凿岩机（DTH）34发动机和方向仪表的显示器34除尘器（DCT）35凿岩机35液压油过滤器354控制器36控制器36概述36
3、操作员室37压力表38行走杆39发动机和方向仪表的显示器40发动机和方向仪表/孔发动机控制（HEC3）的显示屏40状态区段符号41菜单44压力控制板85钻臂和进给定位的控制板86操作员室控制板87操作员室控制板89坡度仪90钻孔/行走控制板A5291管道（处理）控制板A5193钻孔操纵杆95紧急潜孔锤97灭火器97其他控制器98液压电路的试验连接985操作99柴油发动机起动99柴油发动机的停止100行走102操作102行走后的检查104行走一般原理104行走，概述104上坡行走105下坡行走105横向倾斜行走106行走和钻机竖立时最大允许的倾斜角106进给器处于行走位置时进行行走106在进给器
4、处于垂直位置和中心定在履带架之间的情况下行走。107在进给器处于垂直位置和中心定于履带架之间情况下钻机的竖立。109在进给器处于垂直位置和钻臂向左回转最大情况下钻机的竖立。110在进给器处于垂直位置和钻臂向右回转最大情况下钻机的竖立111在进给器顶部处于向前极端位置、进给器横向垂直和中心定在履带架之间情况下钻机的竖立112在进给器顶部处于向前和向左极端位置并且钻臂向左回转最大情况下钻机的竖立113在进给器处于向前和向右极端位置并且钻臂向右回转最大情况下钻机的竖立1146钻岩前的准备工作115安全115管子储杆盘的装载115钻机的竖立1177钻岩119钻孔的起动119钻孔期间的检查121钻管的连
5、接121钻管的抽出123钻机出故障情况下的措施1258角度仪表125概述125具有观察器的角度仪表125菜单125钻孔长度仪表127菜单128激光平面仪表129菜单130操作130设定值131基本设定值132角度和钻孔长度系统的校准133传感器更换133校准1349选择项135LINCOLN QUICKLUB（林肯快速润滑）135系统说明135QUICKLUB分级中心润滑系统135润滑剂的分级分配器135安全说明136中心润滑泵QUICKLUB 203 CS-/136泵的型号136中心润滑泵QUICKLUB 203 CS137泵元件的功能138具有可调间隔时间（功能）的定时器236438624
6、141电源141间隔时间传播时间141时间间隔的设定值141间隔时间/传播时间的调节142试验/额外润滑143定时器接线端子144电路图145分级润滑剂分配器，SSV型146分级润滑剂分配器是什么？146分级润滑剂分配器，SSV型146功能检查149出口的堵塞152润滑剂的单一量153串联连接的出口153技术数据154螺纹润滑155功能155操作和调节156电加注泵157225升水雾系统157操作159设定值160400升水雾系统161操作162设定值1631概述前言本说明书是完整交付的凿岩机的一部分。它提供了凿岩机设计和操作方面的信息并且包含保持凿岩机正常运行所必需的建议和措施。本说明手册
7、不能代替凿岩机方面的全面彻底培训。操作、修理以及维护凿岩机的所有人员，应提前预先阅读本说明手册。关于钻岩机/旋转装置、柴油发动机及某些其他部件的文件，请参见另外单独的说明。关于其他问题，请与您当地的阿特拉斯科普科公司办事处联系。地址和电话号码请见维修说明。应用本凿岩设备主要设计成用于钻深孔（炝眼），例如采石场和露天矿山所用。其他所有的应用都认为是不合适的。不合适应用的举例： 起吊和运输重物和人员。 支撑目的。 对岩石剥皮。对于不合适使用所造成的损坏，制造商不承担任何责任。 至关重要的是操作员应仔细阅读并充分理解操作员说明，维护和修理说明以及维修计划表。 凿岩设备只能由熟悉该设备及其所包含危险的
8、人员来进行使用、维护和修理。 至关重要的是，有关人员必须遵守通用的和地方的安全、健康及交通方面的法规和章程。 对于擅自改变凿岩设备而造成的损坏，制造商不承担任何责任。主要部件图：主要部件图表：主要部件表位号部件位号部件12345678压缩机柴油发动机电气柜操作员室钻孔控制板钻臂进给器管子处理系统9101112131415卸杆台钻杆滑架履带架液压泵除尘器散热器压缩机和液压油冷却器一般系统说明凿岩机的一般说明本凿岩机为全内燃机液压式凿岩机，设计用于表面钻孔应用场合，例如采石场和施工工地。本凿岩机包括以下主要部件（参见“一般说明”一节的示意图）。1柴油机控制板1 柴油机控制板2 钻孔控制板3. 紧急
9、停止2.钻孔控制板3 紧急停止4 控制板4. 控制板5 空调/加热器（间）6 蓄电池5. 空调/加热器（间）7 柴油发动机8 电气柜9 进给10. 紧急停止9. 进给8. 电气柜6. 蓄电池10 紧急停止7. 柴油发动机11 压缩机12 液压系统13 空气系统14 钻臂15 DCT13. 空气系统14. 钻臂12. 液压系统11. 压缩机图：一般说明1631 柴油发动机控制板2 钻孔控制板3 紧急停止4 控制板5 空调/加热（凿岩机和操作员室）6 蓄电池7 柴油发动机8 电气柜9 进给器10 紧急停止11 压缩机12 液压系统13 空气系统14 钻臂15 DCT（除尘器）带履带架的机身架柴油发
10、动机、底盘、除尘器、液压系统、空气系统和钻臂系统都安装在机身架上。机身架就是左边安装在操作员室/平台的机架。行走和钻孔的控制器安装在操作员室/平台上。履带架装在机身架内的轴颈上。当在不平的地面上行走时，凿岩机借助于两个补偿油缸进行平衡。每个履带架具有其自己的工作制动器。制动器由两个单独的控制系统进行操作。机身制造包括柴油发动机、压缩机、各个润滑油箱、阀和液压软管，检查盖能保证容易接近各个机器部件。这些盖子借助于气体弹簧而牢牢固定在打开位置。除尘器安装在凿岩机的右后侧。动力部分此液压凿岩机由涡轮增压的水冷却式柴油发动机提供动力。柴油发动机装有包括自动关停功能的监视系统。凿岩机由两个带齿轮装置的牵
11、引电动机来驱动。带齿轮装置的牵引电动机安装在履带架上。液压泵和压缩机由柴油发动机来驱动。钻臂系统钻臂系统包括内/外钻臂体、钻臂头、进给架和相关液压油缸。钻臂系统由方向阀来控制，用于在钻岩机处于不同距离和方向时来定位进给。除尘器液压驱动的除尘器具有自动清洗的特点并包括过滤器单元、预分离器、吸入风扇和吸入软管。电气系统24V的电气系统由一个交流发电机和两个蓄电池来供应电流。电气系统包括起动设备、工作照明、电控制器和安全装置。紧急停止按钮/电缆与柴油发动机切断系统串联连接。每当启动紧急停止按钮/电缆时，柴油发动机便立即停止。再次起动发动机之前应复位紧急停止按钮。当紧急停止按钮中有一个仍然启动时，发动
12、机就不能起动。关于更详细的内容，请参见单独的接线图。关于柴油发动机的详细情况，请参见单独的柴油发动机说明。液压系统液压系统包括六个液压泵、油冷却器、液压油箱、阀、软管等。六个液压泵提供液压压力，如下所述：表：液压泵表泵号说明1 钻头进给，快速进给，牵引电动机，管道铺设和油缸定位2 旋转3 除尘器4 油缸定位5 冷却器电动机压缩机和液压油6 冷却器电动机柴油发动机液压油箱位于凿岩机的左侧。冷却器位于机身的后部。（关于更详细的内容，请参见单独的液压系统图）牵引电动机，左进给油缸管子处理回转装置牵引电动机，右1 管子处理2 进给油缸3 回转装置4 牵引电动机，左5 牵引电动机，右6 控制器7 逻辑8
13、 先导压力9 钻头进给10 快速进给11 钻孔/行走12 回转13 风扇电动机14 发动机冷却器15 风扇电动机16 液压装置和压缩机冷却器17 HECL（润滑系统）18 泵调节19 除尘器控制器20 定位21 回油22 再加注泵23 过滤器24 泵625 泵526 柴油发动机27 泵128 泵229 泵330 泵431 液压油箱32 图：液压系统功能图逻辑33 管子处理34 进给油缸35 回转装置36 牵引电动机，左37 牵引电动机，右38 控制器39 逻辑阀40 先导压力41 钻头进给42 快速进给43 钻孔/行走44 回转45 风扇电动机，发动机散热器钻头进给先导压力46 风扇电动机，油
14、冷却器回转钻孔/行走快速进给47 回油48 加注器泵49 过滤器50 泵651 泵552 柴油发动机53 泵154 泵255 泵356 泵457 液压油箱29. 定位28. 除尘器26.HECL（润滑系统）27. 泵调节15. 风扇电动机液压装置和压缩机冷却器风扇电动机发动机冷却器回油再加注泵泵4泵3泵2泵1泵5泵618.过滤器柴油发动机液压油箱图：液压系统功能图1. 管子处理2. 进给油缸3. 回转装置4. 牵引电动机，左5. 牵引电动机，右7.控制器8.逻辑阀9.先导压力10.钻头进给11.快速进给12.钻孔/行走13.回转14.风扇电动机，发动机散热器15.风扇电动机，油冷却器16.回油
15、17.加注器泵18.过滤器19.泵620.泵521.柴油发动机22.泵123.泵224.泵325.泵426.液压油箱空气系统空气系统包括压缩机以及油分离器、软管和阀。压缩机由柴油发动机直接驱动。压缩机元件由空气和油的混合气进行润滑。混合气在油分离器内进行分离。此系统将空气供应至潜孔凿岩机及其润滑系统HECL并供应至除尘器，用于清洗过滤器。2技术数据ROC L6（25）/L6（30）重量（不包括钻钢（钎）和外加设备）ROC L6（25）重量21700 kgROC L6（30重量21700kg性能ROC L6（25），柴油发动机，履带式C11，1800 r/min时的功率输出287 kWROC L
16、6（30），柴油发动机，履带式C13，1800r/min时的功率输出328kW工作温度范围-250至+50最大行走速度3.2 km/h牵引力112 kN离地面间隙405 mm最大液压压力250 bar履带架摆动角度（向前/向后）100/100噪声（操作员室内）85 dB(A)噪声（操作员室外）怠速115.5dB(A)发动机全速115 dB(A)钻孔126 dB(A)振动，钻孔时在操作员座位孔（加权平均值）0.13m/s2电气系统电压24V蓄电池能力2*12V/185 Ah工作照明前面4*70W后面2*70W进给器2*70W空气系统ROC L6（25），压缩机XRX 10最大空气压力25 bar
17、自由空气输送，25bar时295 l/sROC L6（30），压缩机XRX10最大空气压力30 bar自由空气输送，30bar时355 l/s容量液压系统液压油箱380 l液压系统，总量470 l燃油箱760 l牵引齿轮装置3 l压缩机油63 l润滑油箱20 l柴油发动机30 l 发动机冷却系统68 l空调红点致冷剂，型号R134A其他灭火剂A-B-C粉末2*6 kgROC L8（25）/L8（30）重量（不包括钻钢（钎）和外加设备）ROC L8（25）/L8（30）长进给器重量22600 kgROC L8（25）/L8（30）短进给器重量22200 kg性能ROC L8（25），柴油发动机，
18、履带式C13，1800 r/min时的功率输出328 kWROC L8（30），柴油发动机，履带式C15，1800 r/min时的功率输出402 kW 工作温度范围-25 to +50C 最大行走速度3.2 km/h 牵引力138 kN 离地面间隙405 mm 最大液压压力250 bar 履带架摆动角度（向前/向后）10 /10噪声（操作员室内） 85 dB(A)噪声（操作员室外）怠速115.5 dB(A) 发动机全速115 dB(A) 钻孔127 dB(A)振动，钻孔时在操作员座位处（加权平均值）0.18 m/s 2电气系统电压24 V蓄电池能力2 * 12 V/185 Ah工作照明前面4
19、 70W 后面2 * 70W 进给器2 * 70W空气系统ROC L8（25），压缩机XRX 10最大空气压力25 bar 自由空气输送，25bar时405 l/sROC L8（30），压缩机XRX 10最大空气压力30 bar 自由空气输送，30bar时470 l/s容量液压系统液压油箱380 l 液压系统，总量470 l燃油箱ROC L8（25）760 l ROC L8（30）1050 l 牵引齿轮装置3 l 压缩机油63 l润滑油箱20 l柴油发动机ROC L8（25）30 lROC L8（30）42 l发动机冷却系统68 l空调红点致冷剂，型号R134A其他灭火剂A-B-C粉末2*6
20、 kg尺寸尺寸ROC L6（25）/L6（30）图：运输尺寸图图：从侧面的测量尺寸图图：从上面的测量尺寸图图：从上面的测量尺寸图图：从侧面的测量尺寸图 2技术数据图：从侧面的复盖区图图：从上面的复盖区图图：从上面的复盖区图图：从侧面的复盖区图 图：进给器倾斜角图图：底部炮眼钻孔复盖区图（外加设备）图：底部炮眼钻孔复盖区图（外加设备）图：进给器倾斜角图图：具有底部炮眼钻孔外加设备的进给器倾斜角尺寸，ROC L8（25）/L8（30）短进给器图：运输尺寸图图：运输尺寸图尺寸，ROC L8（25）/L8（30）短进给器图：具有底部炮眼钻孔外加设备的进给器倾斜角 图：从侧面测量的尺寸图图：从上面测量的
21、尺寸图图：从上面测量的尺寸图图：从侧面测量的尺寸图 图：从侧面看的复盖区图图：从上面看的复盖区科图：从上面看的复盖区图图：从侧面看的复盖区图 图：底部炮眼钻孔复盖区图（短进给器的外加设备）图：具有底部炮眼钻孔外加设备的进给器倾斜角（仅用于短进给器）图：具有底部炮眼钻孔外加设备的进给器倾斜角（仅用于短进给器）图：底部炮眼钻孔复盖区图（短进给器的外加设备）尺寸，ROC L8（25）/L8（30）长进给器图：运输尺寸图图：从侧面测量的尺寸图图：从侧面测量的尺寸图图：运输尺寸图 图：从上面测量的尺寸图图：从侧面看的复盖区图图：从侧面看的复盖区图图：从上面测量的尺寸图 图：从上面看的复盖区图图：进给器倾
22、斜角图图：进给器倾斜角图图：从上面看的复盖区图3每日的检查前言本章提供了每工作班前操作员应进行的每日检查和维护说明。关于每周的检查和其他维护工作，请参见另外的单独说明“维修计划表”。特别安全检查安全危险存在移动件造成的危险。 有人员严重受伤的危险。 在准备起动之前，应将所有杆件和开关置于中间位置。 在发动机不运转的情况下完成特别安全检查。危险 凿岩机上的侧舱口未对额外的重量规定尺寸。 有人员严重受伤的危险。 站在、坐在或靠在侧舱口上会导致严重的受伤。 当在凿岩机顶部进行工作时，必须将侧舱口关闭。在每个工作班开始之前，应进行特别的全面的目视安全检查，以便查明： 可能给结构带来削弱或开裂危险的损坏
23、 可能带来相同后果的磨损。 材料或焊接接头中的裂纹或断裂。如果凿岩机已经承受异常高的压力，其主要承载部件可能已经损坏。因此，从安全的观点来看，特别重要的是应检查以下各点（参见示意图：检查点）。检查点图：检查点图表：检查点表1 带托架进给架2 带托架的进给器电缆3 带摇架的软管鼓筒4 油缸托架5 钻臂/钻臂头6 带枢轴的钻臂支撑7 带托架的操作员室8 带附件的履带架起动前的工作每次起动前必须检查的内容警告存在活动件造成的危险。可造成严重受伤的可能。在起动准备之前应将所有杆件和开关置于“中间”位置。应在发动机关停的情况下进行此程序。警告压缩空气存在危险。有造成严重受伤的可能。在拆下加注器塞子之前
24、应释放掉箱内的压力。凿岩机表：凿岩机表检查点检查说明凿岩机目视检查检查是否有任何泄漏迹象、损坏、断裂或开裂。油图：油检查图表：油检查表检查点检查说明液压油油位（1）在（2）处按需要加注，参见维修说明；油。压缩机油油位（3）在（4）处按需要加注，参见维修说明；油。润滑油油位（5）在（6）处按需要加注，参见维修说明，油。发动机油（7）油位按需要加注。参见柴油发动机维修说明。燃油过滤器图：燃油过滤器图表：燃油过滤器表检查点检查说明水分离器燃油预过滤器排掉水（a）起动后的功能试验检查注意在每个工作班之前和行走之后，必须检查紧急停止按钮和导线。表：检查表检查点检查说明（全部）紧急停止按钮和进给梁架上的
25、紧急停止导线功能单独检查每个紧急停止按钮。发动机必须停止！在每个紧急停止试验之间，当再次起动凿岩机之前，必须将原先的停止复位。关于停止的位置，请参见“安全”一节。发动机和方向仪表的显示器目视检查检查应无故障指示器符号产生。如果在状态区段内有故障指示器显示，则应停止凿岩机并纠正故障。凿岩时的功能试验潜孔凿岩机（DTH）图：潜孔凿岩机图表：潜孔凿岩机表检查点检查说明潜孔凿岩机（DTH）功能润滑油应从钻头漏出。将厚板放置在凿岩机前面并启动空气冲洗。在一段短时间之后，厚板应沾满油。发动机和方向仪表的显示器图：显示图表：显示表检查点检查说明发动机和方向仪表的显示器目视检查检查故障指示灯应不亮。如果状态区
26、段指明有故障，则应停止设备并纠正故障。除尘器（DCT）表：除尘器（DCT）表检查点检查说明除尘器（DCT）吸入能力和过滤器清洁度在形成灰尘的情况下：检查过滤器架上的过滤器和吸入软管同时也检查钻钢（钎）支撑的钻垫。凿岩机表：凿岩机表检查点检查说明凿岩机目视检查看是否有任何泄漏迹象。液压油过滤器图：液压油过滤器图表：液压油过滤器表检查点检查说明液压油过滤器（1）目视检查如果测量回油过滤器压力的压力表（2）的指针处于红色区域内，则过滤器必须更换。请与维修技术人员联系。注意：仅当油至少达到40（1040F）的温度时，回油过滤器压力表（2）才是可靠的。4控制器控制器概述操作凿岩机的控制器和仪表，位于操作
27、员室内。（加注燃油、液压油和压缩机油的设备，位于各油箱附近）。操作员室图：操作员室图1 压力表板2 紧急潜孔锤3 右控制板，A514 行走操作杆5 灭火器6 空调7 坡度表8 发动机和方向仪表的显示器，HEC39 操作员室的电气板10 钻孔操纵杆11 右控制板，A5212 定位杆13 水雾系统的针阀，辅助设备14 紧急停止压力表注意当钻孔时必须检查压力表。图：压力表板图1 钻孔进给压力2 凿岩机润滑压力（ECL）3 回油压力过滤器4 回转压力5 冲击压力行走杆图：行走操纵杆图a 向前b 中间c 向后注意如果一个履带传动装在运转而另一个则静止，则履带就承受不必要的应力。因此，应避免出现这种情况。
28、发动机和方向仪表的显示器发动机和方向仪表/孔发动机控制（HEC3）的显示屏图：发动机和方向仪表显示器图柴油发动机由电子装置进行控制，该电子装置连续不断地发送信息至发动机显示器。发动机显示器包括两个区段和九个功能按钮（参见示意图：发动机显示器）。注意：如果显示屏上显示错误信号时，切勿使用该凿岩机。如果显示警告信号，则凿岩机必须关停并排除故障。表：a功能按钮F1：提供有关发动机转速、发动机温度、液压油温度和压缩机温度的信息。b功能按钮F2：给出有关方向仪表的信息。c功能按钮F3：提供有关钻孔长度的信息。d功能按钮F4：不用。eESC：返回先前的图像。f-i箭头键：对图象进行选择（以蓝色来标志）。j
29、输入键：确认图象的选择。k指示灯：指明与方向仪表的图象相连接。l状态区段。m主区段按钮a-c提供对所选择图象的直接访问。为了选择图象则应：使用箭头键来选择所期望的图象并按下输入键进行确认。注意：在无线电控制的凿岩机上，方向仪表与钻孔长度（F2与F3）之间的转换由遥控箱变送器自动进行。当选择钻孔方式（S130f）时，便显示钻孔长度。当选择定位方式（S130h）时，便显示方向仪表。状态区段符号发动机显示屏上的状态区段，以彩色符号的形式向操作员显示有关信息。所显示的信息为指示或警告，指示为绿色，而警告则为黄色或红色。 绿色所启动的特定功能的指示，例如压缩机加载。 黄色警告，指明某些情况不处于其正常状
30、态以及操作员必须进行的某些形式的补救措施，机器不处于严重的故障危险下。 红色警告，指明某些情况处于极限（危险）状态。当存在机器毁坏的明显危险时，应关停发动机。注意：如果故障情况恶化，黄色符号可能变成红色。表：绿色符号（信息符号）表符号说明符号说明压缩机压缩机加载激光状态指明激光状态*无线电系统无线电系统起作用注意*）灰色背景指明选择激光平面。绿色背景指明撞击激光平面。表：黄色符号（警告符号）表符号说明符号说明发动机维修指明发动机的维修时间按照预先选择的小时数而定。凿岩机维修指明凿岩机维修的时间，按照预先选择的小时数而定。通信故障指明在CAN总线系统中通信中断。长度传感器指明长度传感器未校准。蓄
31、电池指明蓄电池的电压低于24V。压缩机空气过滤器指明压缩机空气过滤器堵塞。ECL收集指明ECL收集太低或太高。ECM指明ECM错误。发动机温度发动机温度太高。发动机空气过滤器指明发动机空气过滤器堵塞。发动机减速指明发生故障并且发动机功率受到限制。进气温度指明发动机进气温度太高。燃油油位指明燃油油位低。燃油温度指明发动机燃油温度太高。燃油压力指明燃油喷射压力异常。发动机油压力指明发动机油压力太低。驱动杆指明驱动杆未校准。钻头指明应更换钻头。符号说明符号说明长度传感器B172传感器错误。钻臂联接传感器D170传感器错误。角度传感器D171传感器错误。千斤顶指明千斤顶降下。水雾润滑指明水位低表：红色
32、符号（关停柴油发动机的警告符号）表符号说明符号说明发动机油压力发动机油压力太低。发动机自动停止。发动机温度发动机温度太高。发动机自动停止。冷却剂液位指明发动机冷却剂液位太低。发动机自动停止。压缩机温度指明压缩机温度太高。发动机自动停止。液压油油位指明液压油油位太低，发动机自动停止。液压油温度指明液压油温度太高。发动机自动停止。发动机传感器指明发动机传感器发生错误，发动机自动停止。菜单图：主菜单和简化菜单图1 主菜单2 发动机信息3 方向仪表4 钻孔长度5 统计量6 系统7 设定值表 主菜单的菜单分层表5统计量5.1统计量燃油5.2统计量发动机5.3统计量时间6系统通信6.1系统通信6.1.1系
33、统通信D5506.1.1.1系统通信D550输入6.1.2系统通信D5516.1.2.1系统通信D551输入6.1.3系统通信D5526.1.3.1系统通信D552输入6.1.4系统通信D5536.1.4.1系统通信D553输入6.1.5系统通信D5546.1.5.1系统通信D554输入6.1.6系统传感器信息进给倾斜仪D1716.1.7系统ECM观察器D1696.1.8系统CPU16.1.8.1系统时钟CPU1输入6.1.8.2系统显示CPU1输出6.1.9系统登录CPU26.1.9.1系统登录CPU2输入6.1.9.2系统登录CPU2输出6.1.10系统登录CPU36.1.10.1系统登录
34、CPU3输入6.1.10.2系统登录CPU3输出6.1.11系统登录ECM 装置6.1.12系统登录GPS 罗盘 D1736.2系统传感器信息6.3系统ECM7设定值7.1设定值时钟7.2设定值显示7.3设定值登录7.3.1设定值登录传感器/校准7.3.2设定值登录长度传感器校准7.3.3设定值登录凿岩机设定值7.3.3.1设定值登录凿岩机设定值快速进给停止7.3.3.2设定值登录凿岩机设定值阀电流，行走7.3.3.3设定值登录凿岩机设定值凿岩机型式7.3.3.4设定值登录凿岩机设定值除尘器（DCT）清洗脉冲7.3.3.5设定值登录凿岩机设定值ECL脉冲7.3.3.6设定值登录凿岩机设定值HE
35、CL脉冲7.3.3.7设定值登录凿岩机设定值ECG脉冲7.3.4设定值登录服务菜单7.3.4.1设定值登录服务菜单语言7.3.4.2设定值登录服务菜单永久性数据7.3.4.3设定值登录服务菜单恢复/保存参数7.3.5设定值登录伸长杆7.3.6设定值登录激光传感器7.3.7设定值登录驱动杆的校准7.3.8设定值登录维修间隔期和报告7.3.9设定值登录程序版本注意：根据凿岩机的型式以及规定的特殊设备，表中的某些菜单可能缺少。1 主菜单图：主菜单图a打开柴油发动机的图像b打开方向仪表的图像c打开孔长度/垂直深度的图像d打开统计量的图像e打开系统状态的图像f打开设定值的图像g时钟2 发动机信息图：发动
36、机信息图a条线图表明发动机转速b条线图表明发动机温度。当改变成警告时，条线图就改变颜色，首先是黄色警告，然后是红色警告。c条线图表明液压油温度。当改变成警告时，条线图就改变颜色。首先是黄色警告，然后是红色警告。d条线图表明压缩机温度。当改变成警告时，条线图就改变颜色。首先是黄色警告，然后是红色警告。3 方向仪表方向仪表具有两个显示方法，一个是图形而另一个是数字。两方法之间用功能键F2进行转换。用F2选择的显示方法适用于方向仪表/钻孔长度之间的自动转换，由遥控箱进行。图：方向仪表图形显示方法图a 计数器指明相对于所要求吹气方向的实际倾斜角。b指明所要求的相对于吹气方向的进给器倾斜角。c对于孔长度/垂直深度的计数器复位。d计数器指明相对于所要求吹气方向的进给器实际横向角。e指明所期望的进给器横向角。f用图形表明进给器的倾斜和横向角，使操纵按照图线的方向，便可获得正确的位置。g启动图象自动变化。当偏斜角小于10时，外圆转换以指明10而不是50。图：方向仪表数字显示方式图a指明相对于吹气方向的进给器所要求的倾斜角。b指明所期望的进给器横向角。c计数器指明相对于所要求吹气方向的实际倾斜角。d计数器指明相对于所要求吹气方向的进给器实际横向角。4 钻孔长度窗口具有两个显示方法，一个指明实际孔长度，而另一个则指明垂直孔深度。选择菜单7建立
