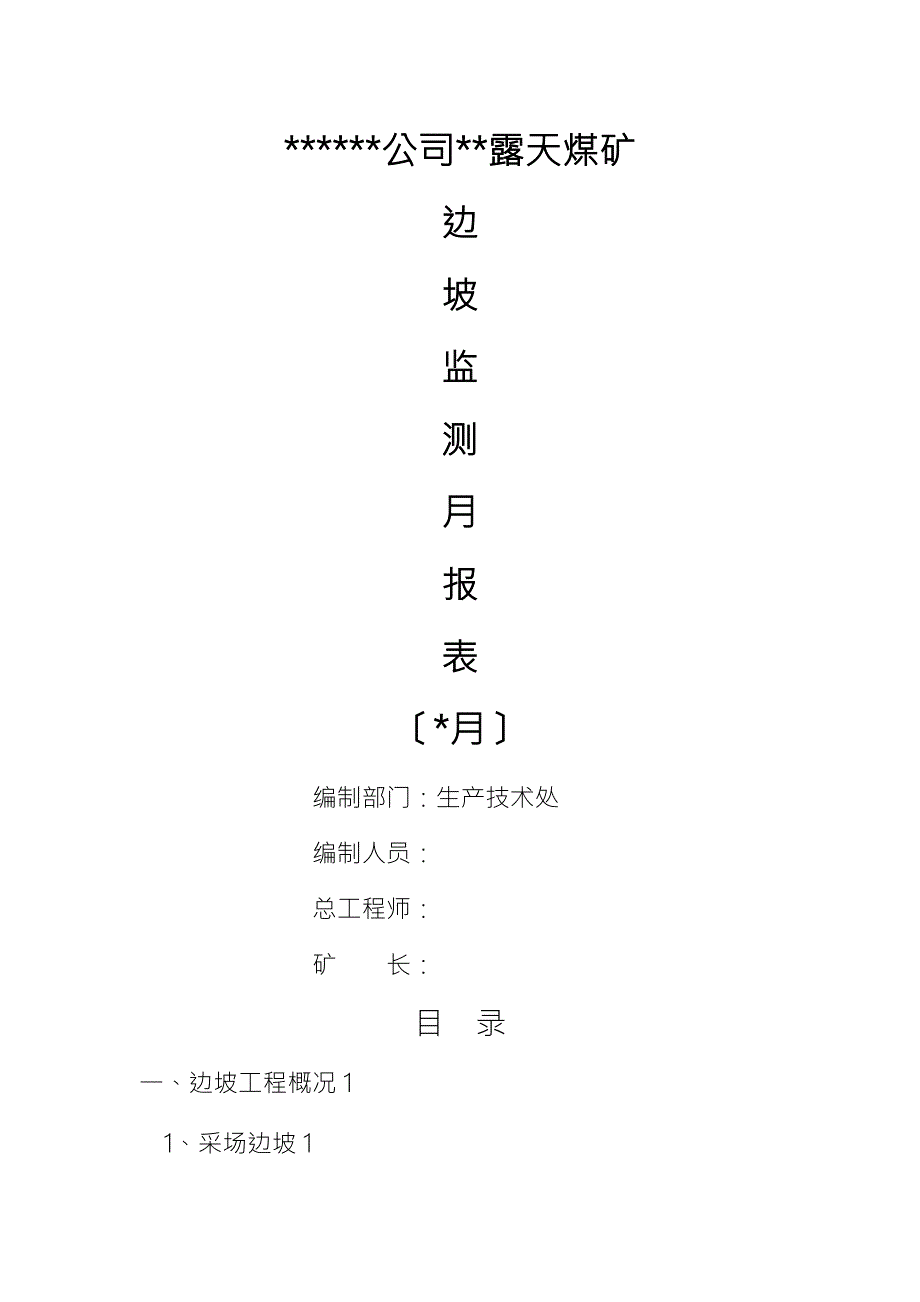

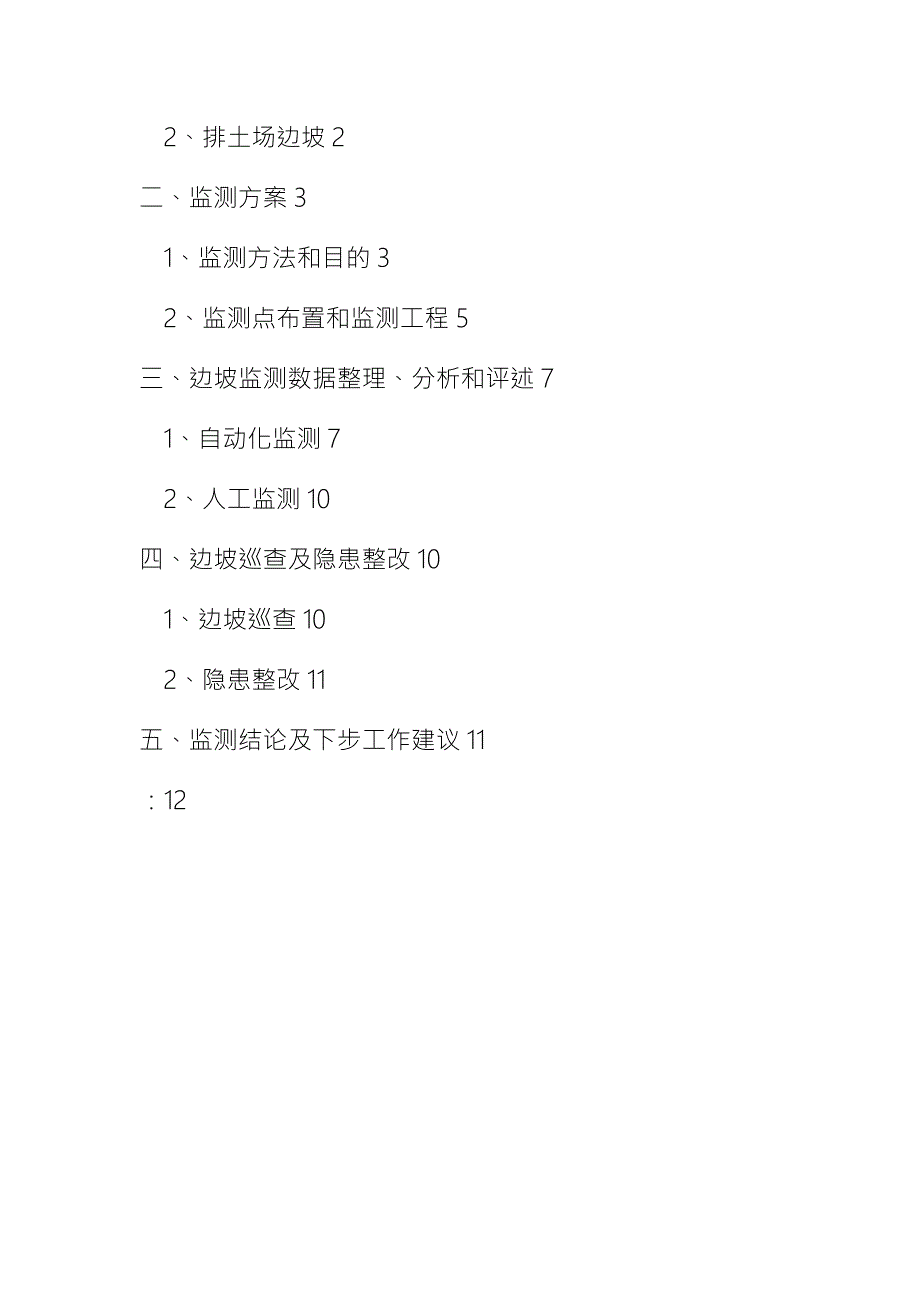

1、公司*露天煤矿边坡监测月报表*月 编制部门：生产技术处编制人员：总工程师：矿 长：目 录一、边坡工程概况11、采场边坡12、排土场边坡2二、监测方案31、监测方法和目的32、监测点布置和监测工程5三、边坡监测数据整理、分析和评述71、自动化监测72、人工监测10四、边坡巡查及隐患整改101、边坡巡查102、隐患整改11五、监测结论及下步工作建议11：12一、 边坡工程概况1、 采场边坡*露天煤矿2009年建矿生产，至今形成深度约200米的采坑。根据新采区设计，采场南帮、西帮、北帮为工作帮，东帮为到界边帮。采场东帮为到界边帮，最终边坡角35，已开场内排，形成内排土场东部边界，为稳定型边帮。南帮

2、为单斜地层，地质构造较为简单，产状：94.614-16；地层岩性主要为侏罗系砂岩、泥岩、煤层互层。边坡表现为逆倾边坡，沿煤层顶板局部有少量涌水，冬季表现为冰柱，夏季潮湿，对边坡稳定影响不大。设计台阶高度10米，平安平盘宽5米，台阶坡面角70，最终边坡角36，边坡稳定系数大于1.3，相对稳定。西帮为单斜地层，地质构造较为简单，产状：94.015-18；地层岩性地表局部为第四系河床冲积砂砾层，其它为侏罗系砂岩、泥岩、煤层互层。边坡岩层走向与边坡坡面为横交关系，为向西推进的工作帮，边坡角整体约11，局部最大24，边坡稳定系数不低于1.3，满足平安生产需要。北帮为单斜地层，产状：94.015-18，边

3、坡为顺倾边坡。北帮2380m以上部位13-2煤层已采剥完毕，露出底板砂岩，为到界边坡，边坡角为底板砂岩倾角；2380m以下为不同标高的煤台阶形成的工作帮，边坡角保持26左右，边坡稳定系数1.215，满足平安生产需要。2、 排土场边坡矿区排土场有外排土场和内排土场。按排弃位置依次为北外排土场、1号外排土场、2号外排土场、内排土场、南1外排土场、南2外排土场。外排土场基底为第四系冲洪积覆盖层，基底较稳定、平坦，不受地表水影响，对外排土场稳定性影响小；内排土场基底为13-2煤层附近的顶、底板泥岩、砂岩，排弃时对基地做过清淤、排弃直径数米的大块砂岩石块垫底工程，内排基底比拟稳固。外、内排土场排弃物料主

4、要是含煤岩系地层砂岩、泥岩、烧变岩的爆破碎块和少量第四系冲河床积砂砾层；排弃物料块径几厘米-几十厘米-几百厘米，几百里米碎块一般排弃在排土场基底，因第四系河床冲积砂砾层量少，仅用于排土场到界台阶边坡覆盖。北外排土场位于北帮北部三十米之外，1号排土场位于南帮东南角境界外80米外，2号排土场位于东帮东北角境界外50米外，三处排土场排弃高度80m，排土台阶20-30米不等，目前已停顿作业。内排土场位于东帮西侧，分台阶排弃，2016年3月，内排土场北部出现裂缝，治理后内排土场北侧边坡角20，边坡稳定系数1.17，南侧现状边坡角20，边坡稳定系数1.23，内排南、北两侧边坡低于平安储藏系数；内排土场北侧

5、南侧未连接，中间边坡台阶布置有北一、北二两条出入沟道路。南1外排土场位于南帮南侧1000米以外，设计排弃高度70米，目前到达40米；南2外排土场位于南帮南西侧1200米以外，设计排弃高度170米，目前局部到达60米；两排土场按照设计作业，排土台阶20米，台阶坡面角33，最终帮坡角22，平安稳定系数大于1.3。二、 监测方案1、 监测方法和目的露天矿边坡变形、滑坡是矿山开采过程中比拟普遍存在的地质灾害事故，其特点是突发性强且危害巨大。GPS自动化露天矿边坡监测系统是近几年露天矿开展边坡监测的示*工程之一，为露天矿边坡体的预测预报提供根底。黑山露天煤矿北帮发生过3次滑坡，根据边坡变形模式及可能存

6、在滑面的位置，矿山对矿区边坡采用地面位移监测方法，即在采坑周边和排土场周边地面建立长期位移观测点，或对重点部位设置临时观测点，开展GPS实时自动监测和按周期进展人工观测，监视边坡局部变形、裂缝、滑移等，及时做出边坡稳定性、变形、滑坡等预报，确保周边施工作业人员、设备的平安和防治滑坡等地质灾害事故。1) 监测设备 *露天煤矿边坡监测有GPS自动监测和人工监测两种方式，对应使用设备如下： GPS自动监测设备：使用*华测研制开发的GPS自动化露天矿边坡监测系统，包括：N71基站+*300移动监测站CORS/GNSS，和边坡稳定监测数据处理与分析软件一套；对露天矿区边坡的形变监测数据实时自动化传输、不

7、断更新管理和分析处理，到达监控的目的。设备精度：测点水平中误差2.5mm+D*1ppm,高程中误差5mm+D*1ppm D：基站至测点的水平距离，满足滑坡监测精度要求。 人工监测设备：采用GPSRTK南方测绘S86基站+银河1plus(流动站)，水平误差10mm+D*1ppm,高程中误差：20mm+D*1ppmD：基站至测点的水平距离，满足滑坡监测精度要求。2) 监测系统预警值设置规定根据煤矿测量规程、*露天煤矿边坡监测系统使用维护管理制度，结合煤矿以往监测数据分析，暂定为煤矿边坡GPS预警值设置等级划分如下表1，后期各检测值预警值会根据监测积累数据进展调整，排土场区域监测点会根据沉降情况调整

8、 GPS地面监测点预警值 表1等级工程单位*yh2d3d级报警蓝色S/v/amm3030304050级报警橙色S/v/amm50508050100级报警红色S/v/amm8080100100150注释：s(位移)；v速度；a(加速度)； *(南北方向位移) ；y东西方向位移；h高程位移；2d二维位移； 3d三维位移2、 监测点布置和监测工程2017年9月，*露天煤矿委托*煤炭*对矿区边坡开展边坡稳定性分析与评价工作，提出老采区北帮和北帮东侧即内排土场北侧进展重点监测，对采场其它边帮和排土场定期开展人工巡查监测，逐步建立边坡监测系统。北帮西北角烧变岩发育，岩层构造不稳定，为古滑坡变形区域，西北

9、角到界边坡2450m台阶放置GPS1*、GPS5*自动监测点；内排北侧放置GPS2*、GPS3*、GPS4*、GPS9*、GPS10*，内排南侧放置GPS8*。用来重点监测边坡地表位移变化。GPS监测点布置见图1。图1 自动监测点位置图2月12日，内排北侧2420m台阶发现裂缝，在裂缝两侧固定木桩，进展人工RTK监测，开展裂缝宽度变化监测，见图2。图2 内排北侧2420m台阶裂缝宽度监测三、 边坡监测数据整理、分析和评述1、 自动化监测1) 老采区西北角地表位移自动化监测老采区西北角布置2个监测点。GPS1*点2月1日-28日监测累计三维3D变化位移1.9mm，累计垂直位移1.9mm，位移数据

10、在测量精度中误差*围内；GPS5*点2月7日搬至监测位置，2月11日微移动调整，12日稳定，12日-28日监测累计三维3D变化位移28.2mm，累计垂直位移-10.5mm。现场查验GPS1*点根本没位移；GPS5*点位移属设备自身4个支脚不均匀沉降倾斜产生，由此推断老采区西北角边帮在监测期间整体处于稳定状态。2) 内排土场地表位移自动化监测 内排北侧内排北侧布置4个监测点。GPS4*点于11日搬至2420m台阶监测点，12日数据稳定，12日-28日监测累计三维3D变化位移3.5mm，累计垂直位移-2.7mm；GPS2*点2月1日-28日监测累计三维3D变化位移4.26mm，累计垂直位移-1.7

11、mm；GPS9*点2月1日-28日监测累计三维3D变化位移4.79mm，累计垂直位移-2.4mm；GPS10*点2月1日-28日监测累计三维3D变化位移5.65mm，累计垂直位移3.5mm。累计3D位移数据扣除测量精度中误差，位移很小；累计垂直位移在测量精度中误差*围内；说明内排北侧这4个监测点*围内处于比拟稳定状态。2月22日在内排北侧北二出入沟东段发现裂缝，23日将GPS3*点微调至开裂滑体边缘，监测滑体位移数据。2月24日-28日监测累计三维3D变化位移25.2mm，累计垂直位移-20.1mm；说明滑体均匀向西南沉降，如图4。图4 GPS3*点2月监测滑体累计地表位移图 内排南侧内排南侧

12、2315m台阶布置1个监测点GPS8*点，2月1日-28日监测累计三维3D变化位移9.0mm，累计垂直位移-8.3mm，此点3D位移变化主要由沉降引起，说明内排南侧这个监测点周围比拟稳定，略有沉降。根据上述，内排土场整体比拟稳定，北二出入沟东段边坡持续缓慢向西南位移，应采取防护措施。3) 1号外排土场地表位移自动化监测GPS6*、GPS7*自动监测点位于1号外土场不同边坡台阶。GPS6*点2月1日-28日监测累计三维3D变化位移2.7mm，累计垂直位移-2.2mm；GPS7*点1日-28日监测累计三维3D变化位移31.7mm，累计垂直位移30.2mm，经现场查验属排土场正产沉降引起位移。说明1

13、号外排土场这2个监测点*围内处于比拟稳定状态。2、 人工监测2月13日，内排北侧2420m台阶发现裂缝，在裂缝两侧固定木桩，于13-23日进展人工RTK监测，开展裂缝宽度变化监测。数据如下表： 单位：mm说明裂隙宽度根本没有增加，与此处GPS4*点监测数据吻合。四、 边坡巡查及隐患整改1、 边坡巡查2月份采场边坡、排土场边坡进展4次例行巡查每周一次。采场南、西、东帮边坡正常；南1、南2排土场边坡正常；北外排土场、1号、2号排土场,边缘附近见少量宽度小于1cm的短小裂缝，属排土场正常沉降现象。2、 隐患整改 周边坡巡查过程发现南1排土场庆安工作线排土标上下于设计标高3.2-3.6米，要求逐步提高

14、排土线标高，到界前不低于20米宽度排土台阶高度到达设计标高。 南2排土场2540m排土台阶局部超高排土，暂时停顿作业，对超高段下部场地先进展排土作业。 南2排土场2540m排土台阶边缘局部出现1-2cm宽裂隙，对其进展覆料整平。 北二出入沟东段出现滑体，其下部北1出入沟改道。道路修好后，对滑体下部北1出入沟排土充填，防止滑体垮塌。五、 监测结论及下步工作建议 10个自动监测点安置在矿区重点监测部位，监测数据分析和现场查验相结合，数据真实可靠。2月监测工作和数据说明2月份矿区采场和排土场边坡整体比拟稳定，已发现滑体持续向西南滑移需及时治理。 自动监测仪器四个支撑脚为角铁，放在边坡台阶易发生沉陷和偏斜，引起监测数据不真实变化，建议安置监测仪器，基底要夯实整平，每个支脚下放置不小于10*10*21cm的木钢片。 加快北一出入沟改道道路的修建，尽快回填北二出入沟滑体下部道路，确保滑体稳定。 北外、1号、2号、南1、南2外排土场到界边坡增加固定人工监测点，边坡巡查RTK测量，积累数据，进展边坡分析、预测预报。
