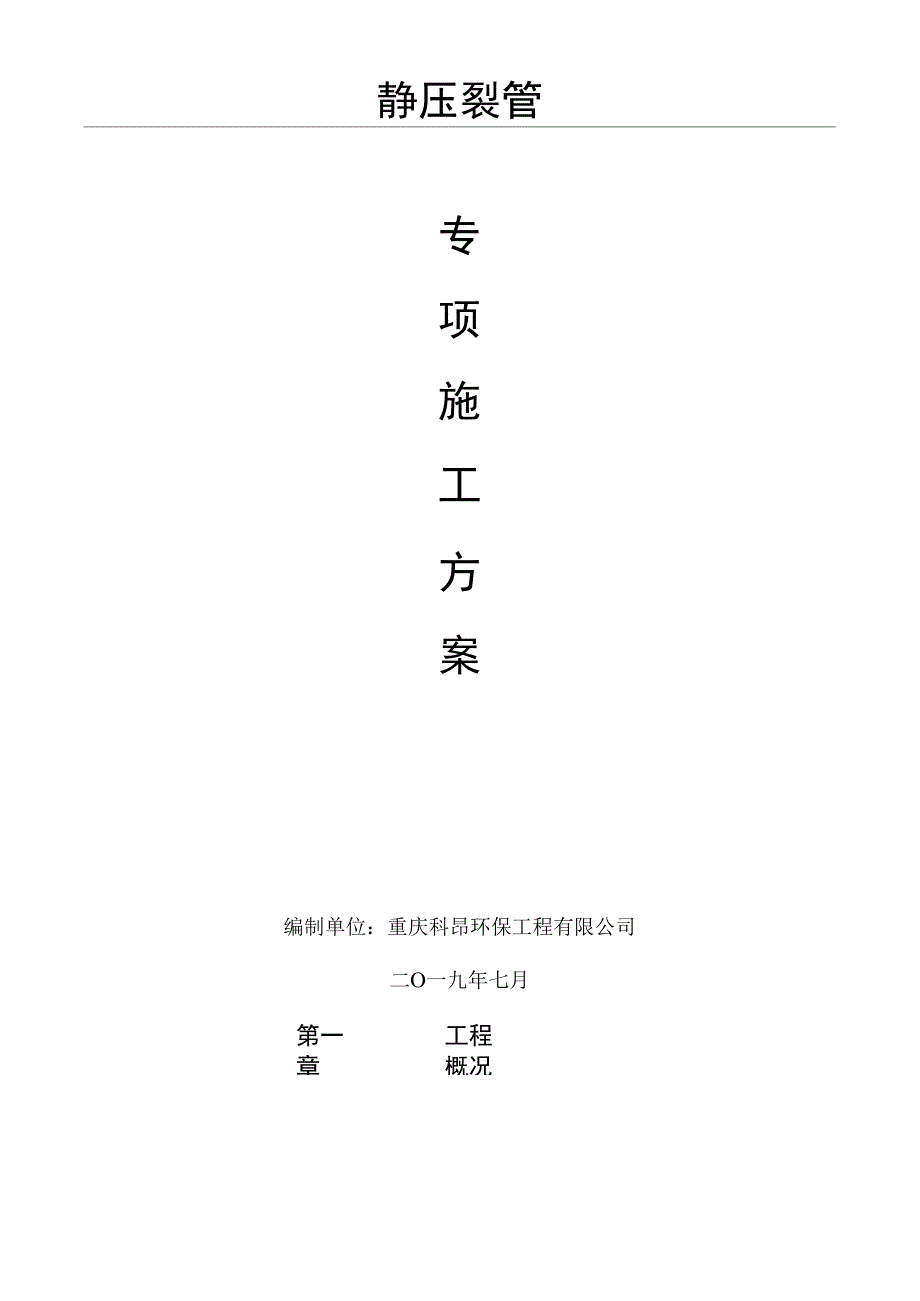

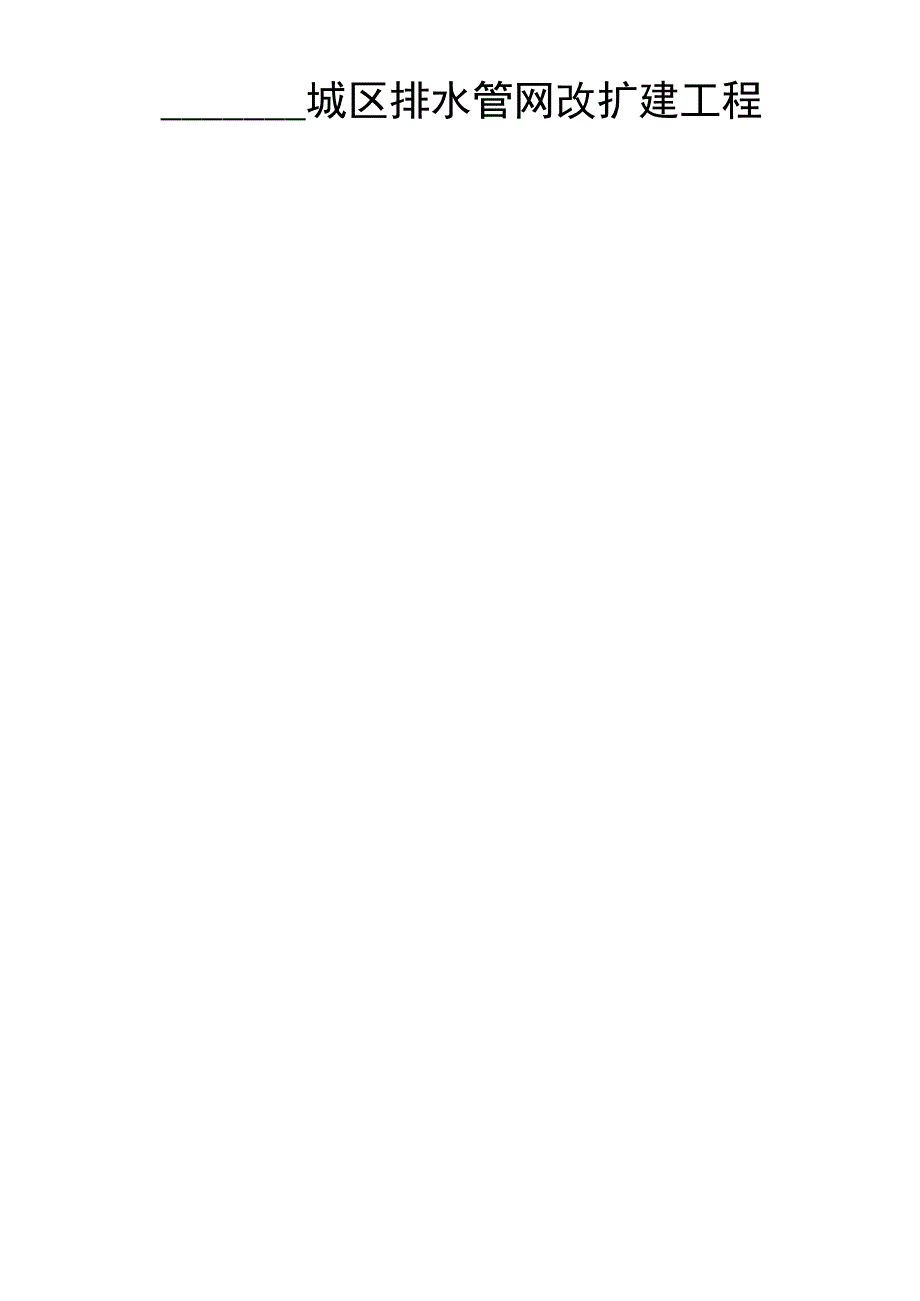

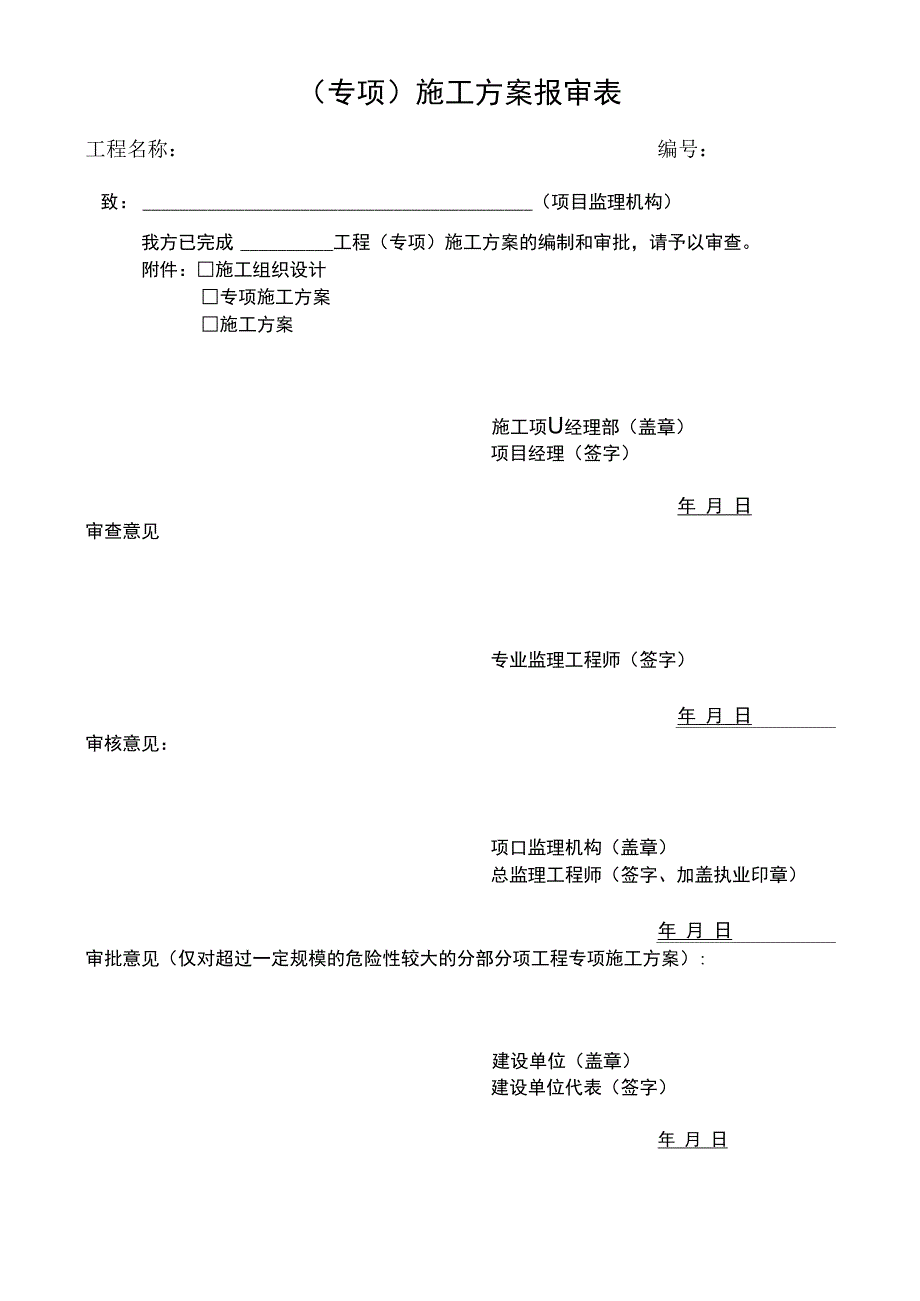

1、专项)施工方案报审表工程名称:编号:致:(项目监理机构)我方已完成工程(专项)施工方案的编制和审批,请予以审查。附件:施工组织设计专项施工方案施工方案施工项U经理部(盖章) 项目经理(签字)年 月 日 审查意见专业监理工程师(签字)年 月 日审核意见:项口监理机构(盖章)总监理工程师(签字、加盖执业印章)年 月 日审批意见(仅对超过一定规模的危险性较大的分部分项工程专项施工方案):建设单位(盖章) 建设单位代表(签字)年 月 日 城区排水管网改扩建工程静压裂管专项施工方案编制单位:重庆科昂环保工程有限公司二O一九年七月第一章工程概况及特点一. 工程简介工程名称:建设地点:建设规模:建设要求:

2、符合工程施工质量验收规范合格标准二工程概述木工程位于内排水管道修复工程,现状道路主要管线情况如下:(1)现状有 DN800、DN700、DN600、DN500、DN400、DN300 污、雨 水管道,管材为PVC管及混凝土管。管线资料有给水管线、电力、燃气和 通信管道,具体位置详管线资料。工程范围内交通流量大、道路管线较多,该段管道施工安装难度大、 时间紧、任务重,且地下设施及地质资料不明。针对木工程可能出现的技 术难点和问题,我司及项目经理部相关技术人员采用在多年安装管道所总 结的经验、适用的方法和技术,确保整个工程质量达到设计要求。三. 安全、文明施工在施工期间严格遵守国家、省、市有关防火

3、爆破和施工安全及文明 施工、深夜施工、环卫和城管等规定,建立规章制度和防护措施。四. 适用标准本工程除应遵守下列规程外,还应符合其它有关的国家现行标准、规 范的规定。给水排水管道工程施工及验收规范(GB50268-2008)城市工程管线综合规范(GB50289-2016)部分文档來FI网络收集,如们/权,请联系作者删除3国家标准图集市政排水管道工程及附属设施(06MS201)城镇排水管道检测与评估技术规程(CJJ181-2012)第二章施工方法和技术措施第一节施工前期准备工作一施工前准备1. 进行施工测量和现场放线工作。2. 确定管线范围内及施工所需用场地内所有障碍物,如管线、电线杆、树木及

4、附近房屋等的准确位置。3. 按施工平而布置图修建临时设施.安装临时水、电线路,并试水、试电。4. 进行顶管所用设备的加工制作。5根据顶进长度,准备好各类管线和所需的辅助物(固定架)等。6根据材料计划,分期分批组织材料进场。二施工队伍准备按照施工需求,组织有一定技术的专业施工团队,合理的调配管理人 员,施工前做好所有人员的安全、技术、文明施工.环保要求等方面的交 底。第二节施工分项技术措施一.现场安全围护部分文档来自网络收集,如有侵权,请联系作者删除因施工区大多为居民住宅区和商铺周围,人员比较密集,在施工区域 采用全封闭或半封闭的围护方式,并在各个作业点设立警示标志及安全标 不标牌。二. 技术准

5、备工程开工前,本公司在项目部的组织下,集中项目部有关技术人员仔 细审阅图纸将不清或不明的问题及时汇总告知甲方及设计人员解决,同时 组织技术人员熟悉施工技术规范、质量检验评定标准和有关环保、文明施 工、交通管制等文件,了解各分项的施工工艺,按程序送审,审批后方可 施工。我司将根据质量保证体系内的技术交底规程,先由公司技术人员向项 目经理部交底,然后由项目经理部向施工班组交底,最后由班组向现场操 作人员交底。三. 材料准备选用PE材质同等管径的高密度高压聚乙烯管材,每根6米,选择有检 测报告和合格证的标准管材,保证管壁厚薄均匀,管径大小均匀。然后用 精密车床把PE管原料加工为短管接管单元,每段50

6、厘米长的短管,接口 为承插字母锁扣,各短管子母承插搭接长度5厘米,扎紧之后的缝隙间隙为 0. 15毫米,管头密封圈槽深2. 7毫米,槽宽为2. 8毫米。总量28米,密封圈 若干(足够工程密封使用)。新管节连接如图所示四.施工现场准备协助建设单位拆除、迁移障碍物,用水马围护施工区域,铺设临时施 工便道,保证机械、设备、材料运到现场,铺设临时用水,搭设临时设施。五施工工艺及施工步骤:1、上游水源堵口:下井人员穿防水服,带供氧呼吸器,把气囊入上游管道,气泵充气,把水源完全隔离。安装较刀污水泵,用水龙带把水抽送 到下游市政管道。2、管道清淤:用清洗车反复冲洗原管道,把污泥、杂物拉至污水井,下井工用水桶

7、运到地而清淤车内,用环卫吸污车把污水井内淤泥抽净。3、管道内部勘察:用管道内窥镜摄像系统及CCTV视频检测仪观察管道内部坍塌情况。4、修建顶管机平台:下井修建液压顶管机操作间,用风镐把污水井底部管沟剃平,砖碎块清理干净,操作间平台要求水平,井室操作空间要求长度不低于12米;宽度不低于1米,如井室未达到操作空间要求,则应对井室进行扩大处理。将原有井壁从井口往井底进行拆除扩大每拆除50厘米 收集,如 ,请联系作者删除6后;井室内空达到操作空间要求后,采用钢筋加固混泥土护壁,壁厚不低 于30厘米。安装顶管机防护支撐,在井室底部井室流水槽两侧破除大约7厘米宽、15厘 米深的槽沟,安装承压钢板,然后用速

8、凝水泥快速固定压力机底座。5、穿杆:组装拉管机组,用顶管机把每根50cm长的顶杆向下游井室推 进,将顶杆穿出下游井室。6、破碎原管道:顶杆推送至下游井室后,安装破碎器,破碎割刀保持 垂直,回拉过程密切观察液压泵压力变化,如下图。7、清理管道碎块:用顶管机把每根50cm长的顶杆顶向下游井室,安装 清淤器,顶管机回拉,把水泥管道碎块等拉至污水井,用水桶运到地而垃 圾车内。8、管道内部勘察:用管道内窥镜摄像系统观察管道内部清理情情况。9、扩孔:用顶管机把顶杆顶向下游井室,安装扩孔器,回拉扩孔,回 拉过程中同时进行泥浆护壁,防止塌方,如图1所示。10、顶管作业:把加工好的50cm长的PE管材,子母扣安

9、装密封圈,涂 刷密封胶,用顶管机把PE管顶进孔洞,注意承插口不能有缝隙,顶到下游 井室,要突岀井壁20公分左右。11、固定管道:为了防止接好的PE短管将来有松脱的可能,在相关 的两个井室的PE管口底部用电锤打出一个宽10厘米,深10厘米 长20厘米长 度的孔,然后紧贴管口插进3根长20厘米的圆钢筋以防PE短管往外移动, 抹上速凝水泥,并抹平抹光。12、修复污水井:用红砖砌好流水槽,依照原坡度,用速凝水泥抹平, 恢复到原来井室状态。13、拆除水源封堵:下井人员穿防水服,带供氧呼吸器,降低气囊气 压,把封堵气囊取出。15、清理现场:打扫现场卫生,把渣土、垃圾清运干净。16、通水、验收。第三章施工机

10、械、主要材料进场计划第一节机械、设备需求量计划表为保证本工程按时优质完成,我公司拟投入以下主要施工机械设备:主要施工机械设备一览表序号设备名称数量状况所属1CCTV视频检测设备1良好自有2冲洗联合车1良好自有3200T液圧拉管机1良好自有8隔离墩5个良好自有主要劳动力需求量统计表序号名称人员数量进场时间1液压拉管机司机22018年门月1日2现场管理人员12018年门月1日3司机12018年门月1日4电工12018年月1日5焊工12018年月1日6清淤工22018年月1日7清洁工22018年门月1日8交通指挥员12018年月1日合计11小型工具一览表序号设备名称数量状况所属1水钻/台2良好自有2

11、电焊机/台1良好自有第四章保持原交通通3电钻/把2良好自有4切割机/台1良好自有5角磨机/把2良好自有6气泵/台1良好自有7风镐/把2良好自有8钢丝绳/米100良好自有9倒链/组2良好自有10安全绳/米30良好自有11聚乙烯封堵气找/个4良好自有12铁楸/把5良好自有13水桶/个5良好自有畅的措施本工程属于有限空间作业,施工中要严格按照有限空间作业规程:1、施工人员施工时污水井周边摆放有限空间警示牌、施工告知牌、警 戒线等醒目警示标志,并有专人负责看管。2、施工前先在施工间安装排风扇等设施,排除污水坑内沼气类有毒气 体,做到“先检测,后施工,有预案,保障足”。3、发生救援情况时,救援人员要配戴防毒面罩,绑好安全绳、安全带, 长管呼吸器而罩紧密无泄漏。4、进入带电操作间时,首先要切断电源,施工人员要穿着绝缘鞋、绝 缘手套,使用照明设备,对讲设备,通风设备具备防爆功能。5、做好施工人员的文明施工安全教育,在工程开工前,要对全体施工人员进行安全教育,提高施工人员的安全意识,杜绝野蛮施工,确切落实 文明施工组织方案。现场施工简介图
