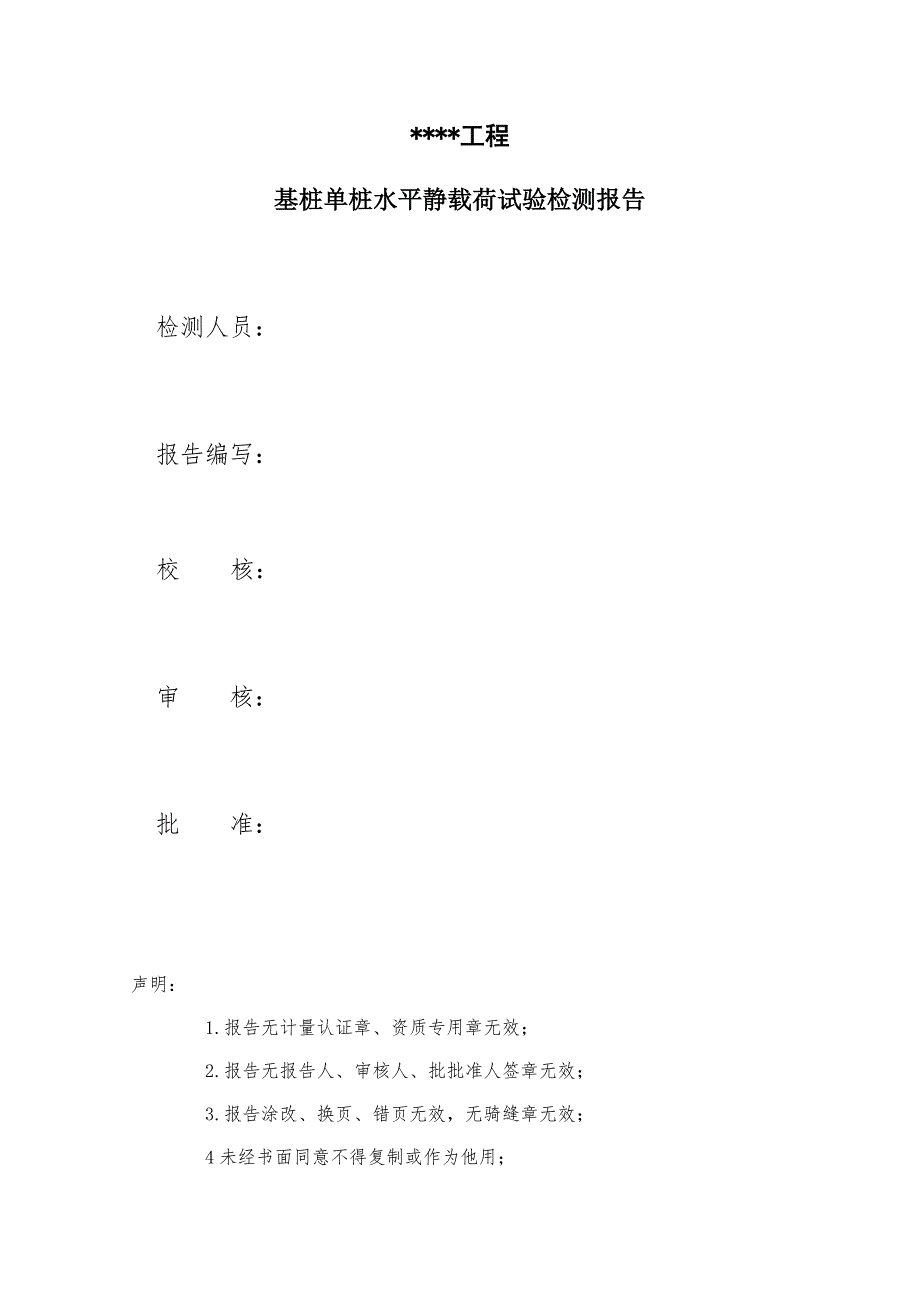

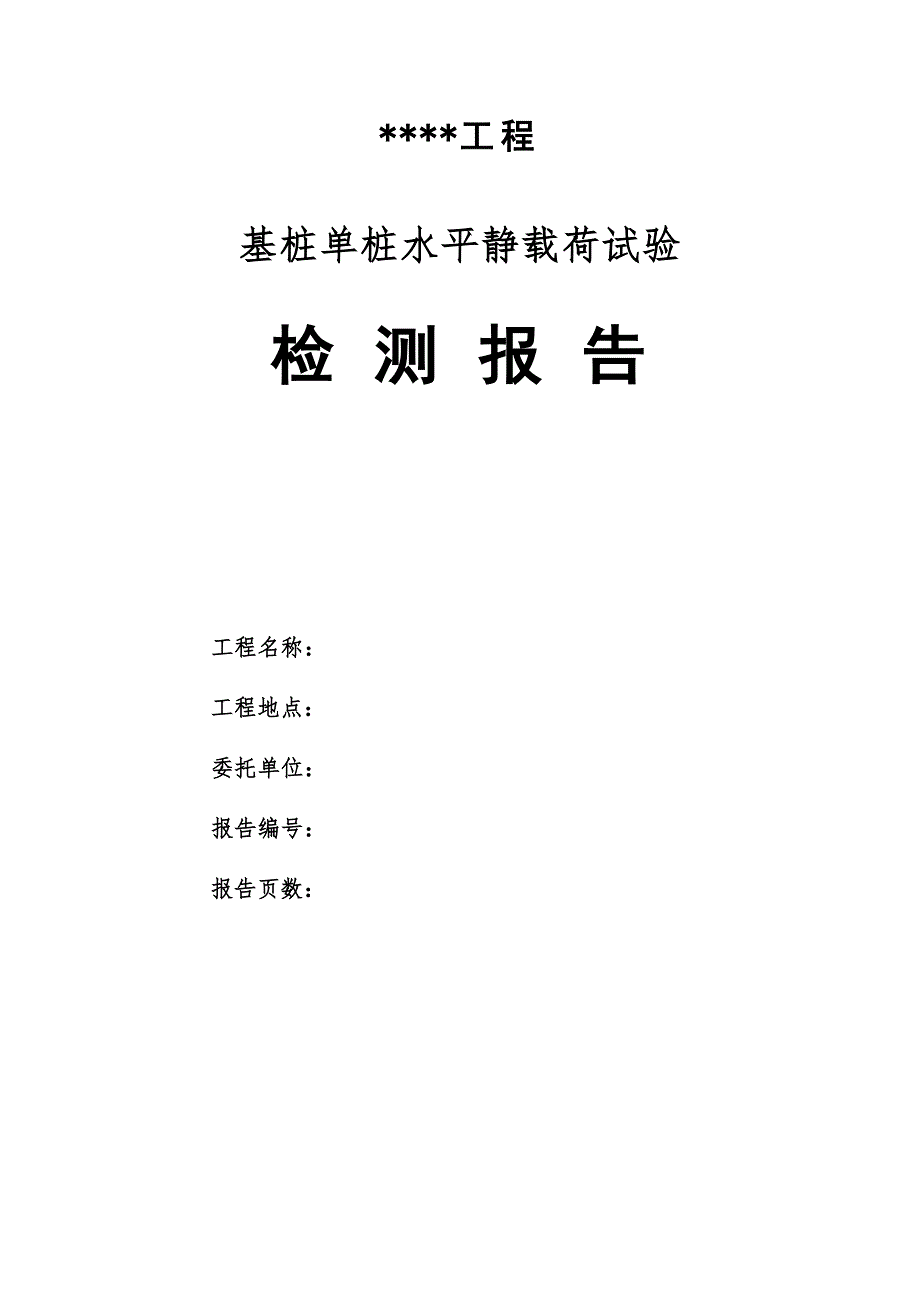

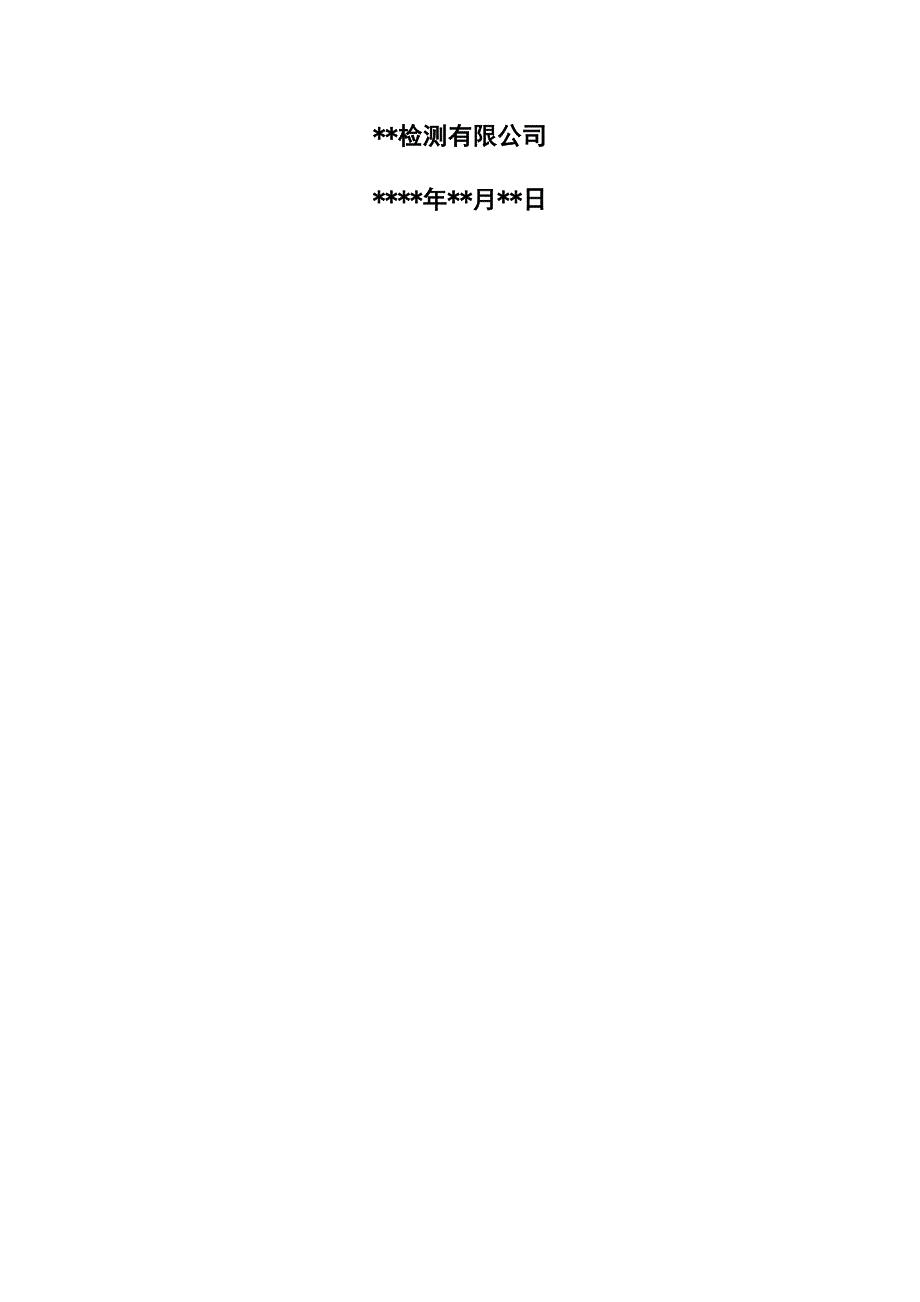

1、工程基桩单桩水平静载荷试验检 测 报 告工程名称： 工程地点： 委托单位： 报告编号： 报告页数： *检测有限公司*年*月*日*工程基桩单桩水平静载荷试验检测报告检测人员：报告编写：校 核：审 核：批 准： 声明：1.报告无计量认证章、资质专用章无效；2.报告无报告人、审核人、批批准人签章无效；3.报告涂改、换页、错页无效，无骑缝章无效；4未经书面同意不得复制或作为他用；因抽样方法不当或检测数量不足等非检测方原因导致检测结果不满足相应技术标准或设计要求及由此产生的后果，检测方不承担相应责任；5.如对本检测报告有异议或需要说明之处，可在报告发出后15 日内向本检测单位提出书面意见,本单位将于5
2、日内给予答复。 地址： 邮政编码：电话： 联系人：目 录一、工程概况11、 概 述12、 设计要求13、 工程地质简况24、 试桩简况2二、现场检测21、检测目的22、检测依据23、检测设备34、检测方法45、数据判定4三、试验结果的分析和判断5四、结论8一、工程概况1、 概 述 由XXXX委托，对XXXXX项目工程的静压预应力管桩进行了单桩水平静载试验，以确定该桩型的水平极限承载力，工程信息见下表。工程名称工程地点建设单位委托单位勘察单位设计单位桩基施工单位监理单位质量监督站检测依据JGJ106-2014桩 型设计强度等级设计桩长(m)桩径（/扩颈）(mm)层数承载力设计值（kN）设计持力层
3、基础开工日期工程桩总数检测桩数检测目的单桩水平承载力检测方法静荷载试验备 注2、 设计要求 本工程桩基设计信息如下表1：表1 基桩设计参数序号桩 型截面尺寸（mm）桩长(m)砼强等级桩尖持力层水平承载力设计值(kN)总桩数(根)检测数(根)1PHC管桩40012C801002213、 工程地质简况该工程桩端位于第层细砂层中，地基土的主要物理力学指标见下表，详见本工程地质勘察报告。表1 地层物理力学性质表层次土层名称层底深度（m）地基土承载力特征值qsia(kpa)细砂3.0160粉质粘土4.5140细砂7.1160细砂11.3230细砂19.2320细砂 粉质粘土 互层21.5240注：本资料
4、引自*有限公司总部基地项目岩土工程勘察报告。4、 试桩简况根据委托单位提供的设计及施工资料，各检测桩（点）水平承载力设计值和有关成桩参数见表3，桩（点）位平面图见附图。表3 试桩参数表序号桩 号截面尺寸（mm）试桩桩长（m）砼强度等级最大加载量（kN）沉 桩日 期1140012C80200二、现场检测 1、检测目的根据有关规范及设计要求，采用接近于水平受力桩的实际工作条件的试验方法确定单桩的水平承载力。 2、检测依据建筑基桩检测技术规程（JGJ 106-2014）；建筑地基基础设计规范（GB 50007-2011）；建筑桩基技术规范（JGJ 94-2008）。3、检测设备 反力装置：本次试验采
5、用相邻锚桩作为反力装置；如图1。 图1试验装置示意图 加荷系统：试验荷载由一台50t油压千斤顶通过一台0.4L/min流量电动液压油泵施加压力。水平作用点与实际工程桩基承台底面标高一致，千斤顶和试验桩接触处安置球形支座，千斤顶作用力水平通过桩身轴线。 量测系统：荷载大小由并联于千斤顶油路的0.4级精密压力传感器测读。水平位移观测采用两支量程为50mm，精度为0.01mm的位移传感器，在水平力作用平面的受检桩两侧对称安装两个位移计，在该测试平面上500mm平面另对称安装两个位移计用来测量地面以上桩身转角。基准点设置在与作用力方向垂直且与位移方向相反的试桩侧面，基准点与试桩净距不应小于1倍桩径。所
6、有百分表均采用用磁性表座在基准梁上。基准梁为10号“工”字钢，一端固定在基准桩上，另一端简支在基准桩上。基准桩采用1.5m长的40mm钢管打入地下不小于1.0m，基准桩与试桩距离均大于2.0m。见表4。表4 量测设备的检定情况 设备名称设备型号设备编号检定证书号检定日期静载荷测试仪YL-PLT（C）10300J0108千斤顶QF320-2020122015压力传感器CYG1107S13042005百分表FP-50201300962013009720130098 20130099 4、检测方法 荷载分级：依据规范及设计的要求，每级荷载应小于预估水平极限承载力或最大试验荷载的1/10。加荷等级分为
7、10级，单级荷载为20kN，最大加载压力为200kN。 试验方式：采用单向多循环加载法。 位移测读：每级荷载施加后，恒载4min后测读水平位移，然后卸载至零，停2min测读残余水平位移，至此完成一个加卸循环。如此循环5次，完成一级荷载的位移观测，试验不得中间停顿。 当出现下列情况之一时，可终止加载：桩身断裂;水平位移超过3040mm（软土取40mm）；水平位移达到设计要求的水平位移允许值。5、数据判定(1)、水平静载承载力取值需根据建筑基桩检测技术规规范JGJ106-2014的规定，根据原始数据绘制相应曲线。采用单向多循环加载法时应绘制水平力-时间-作用点位移（H-t-Y0）关系曲线和水平力-
8、位移梯度（H-Y0/H）关系曲线。 采用慢速维持荷载法时应绘制水平力-力作用点位移（H-Y0）关系曲线、水平力-位移梯度（H-Y0/H）关系曲线、力作用点位移-时间对数（Y0-lgt）关系曲线和水平力-力作用点位移双对数（lgH-lgY0）关系曲线。 绘制水平力、水平力作用点水平位移-地基土水平抗力系数的比例系数的关系曲线(H-m、Y0-m)。（2）、单桩的水平临界荷载可按下列方法综合确定：取单向多循环加载法时的H-t-Y0曲线或慢速维持荷载法时的H-Y0曲线出现拐点的前一级水平荷载值。 取H-Y0/H曲线或lgH-lgY0曲线上第一拐点对应的水平荷载值。 取H-s曲线第一拐点对应的水平荷载值
9、3）、单桩的水平极限承载力可根据下列方法综合确定：取单向多循环加载法时的H-t-Y0曲线或慢速维持荷载法时的H-Y0曲线产生明显陡降的起始点对应的水平荷载值。取慢速维持荷载法时的Y0-lgt曲线尾部出现明显弯曲的前一级水平荷载值。取H-Y0/H曲线或lgH-lgY0曲线上第二拐点对应的水平荷载值。取桩身折断或受拉钢筋屈服时的前一级水平荷载值。三、试验结果的分析和判断1、检测结果详见单桩水平静载试验记录表（表5）及H-t-Yo/H曲线（图2）。表5 单桩水平静载试验记录表工程名检测时间桩号1桩长12桩径400荷载（kN）累计时间（min）循环次数本次水平位移（mm）累计水平位移（mm）转 角
10、备注加载卸载加载卸载20610.230.160.230.160.51220.030.010.260.170.71830.0100.270.170.7244000.270.170.7305000.270.170.7403610.510.220.780.390.94220.160.110.940.514830.080.041.020.541.15440.050.021.070.5616050.040.011.110.571.1606611.310.772.421.341.47220.210.172.631.511.57830.090.032.721.541.68440.040.012.761.55
11、1.69050.020.012.781.561.7809611.510.634.292.191.810220.170.094.462.281.810830.070.034.532.311.911440.020.014.552.32212050.010.014.562.332.110012611.770.616.332.942.113220.230.126.563.062.213830.060.046.623.12.314440.020.016.643.112.415050.010.016.653.122.512015611.930.978.584.092.616220.320.118.94.2
12、2.716830.090.088.994.282.717440.020.029.014.32.818050.0109.024.32.914018613.772.5612.796.86319220.190.1112.986.973.119830.060.0213.046.993.220440.010.0113.0573.321050.01013.0673.316021615.993.0219.0510.023.422220.270.1619.3210.183.522830.110.0619.4310.243.623440.040.0119.4710.253.724050.020.0119.491
13、0.263.818024617.384.5526.8714.813.925220.460.2227.3315.033.925830.190.0827.5215.11426440.110.0227.6315.134.127050.060.0127.6915.144.220027619.314.433719.574.328220.920.6337.9220.24.428830.310.1738.2320.374.529440.130.0938.3620.464.530050.060.0138.4220.474.6图2 单桩水平静载H-t-Yo/H曲线 工程名检测时间桩号1桩长12桩径4002、检测
14、数据整理与分析根据检测结果汇总表及水平力位移梯度（H-Yo/H）关系曲线，依据规范要求综合分析，各检测桩试验情况描述及单桩水平极限承载力、单桩水平承载力特征值判定如下。序号桩号（#）桩径（mm）桩长（m）水平承载力特征值（kN）水平承载力特征值对应位移（mm）水平承载力特征值（kN）水平极限承载力对应位移（mm）11400121006.6516019.49根据H-Y0/H曲线分析可得，1#试验桩单桩水平承载力特征值（Hcr）为100kN，水平极限承载力（Hu）为160kN。四、结论*项目工程的静压预应力管桩，共有工程桩22根，抽检单桩水平静载荷试桩 1 根。其中，静载荷试验结果符合设计要求的 1 根，占抽检试桩总数的 100.00% 。 附图工程桩位图
