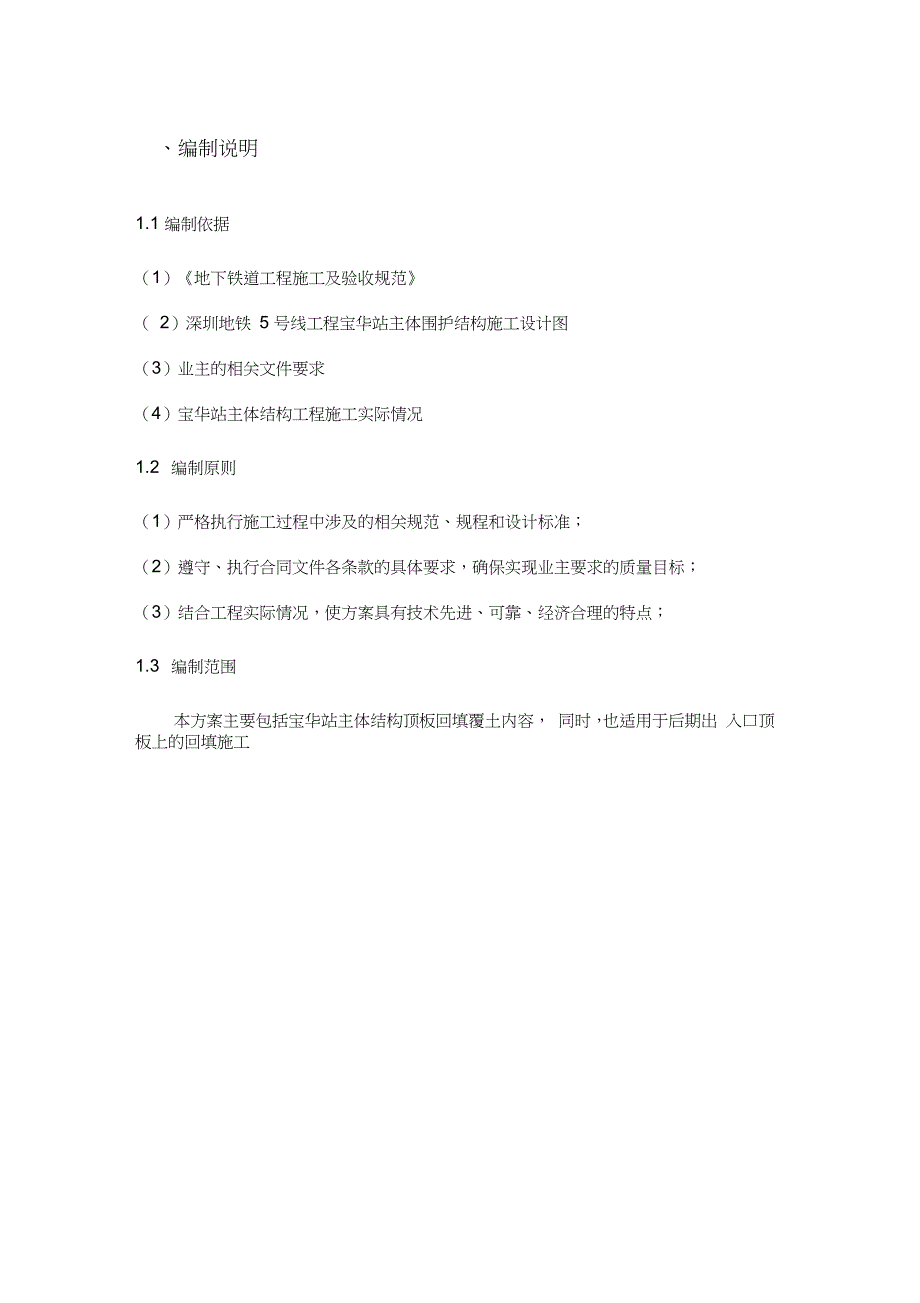

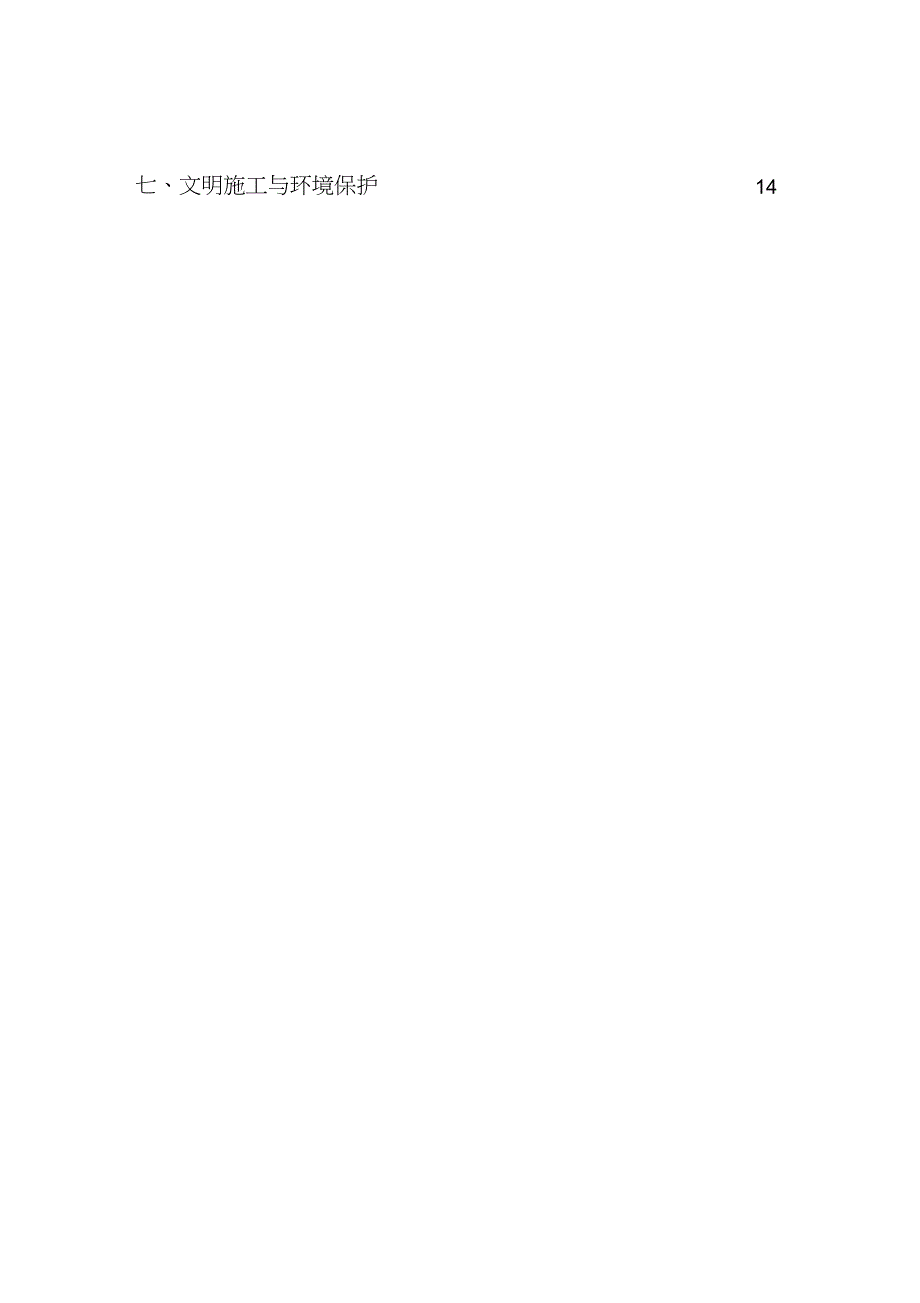

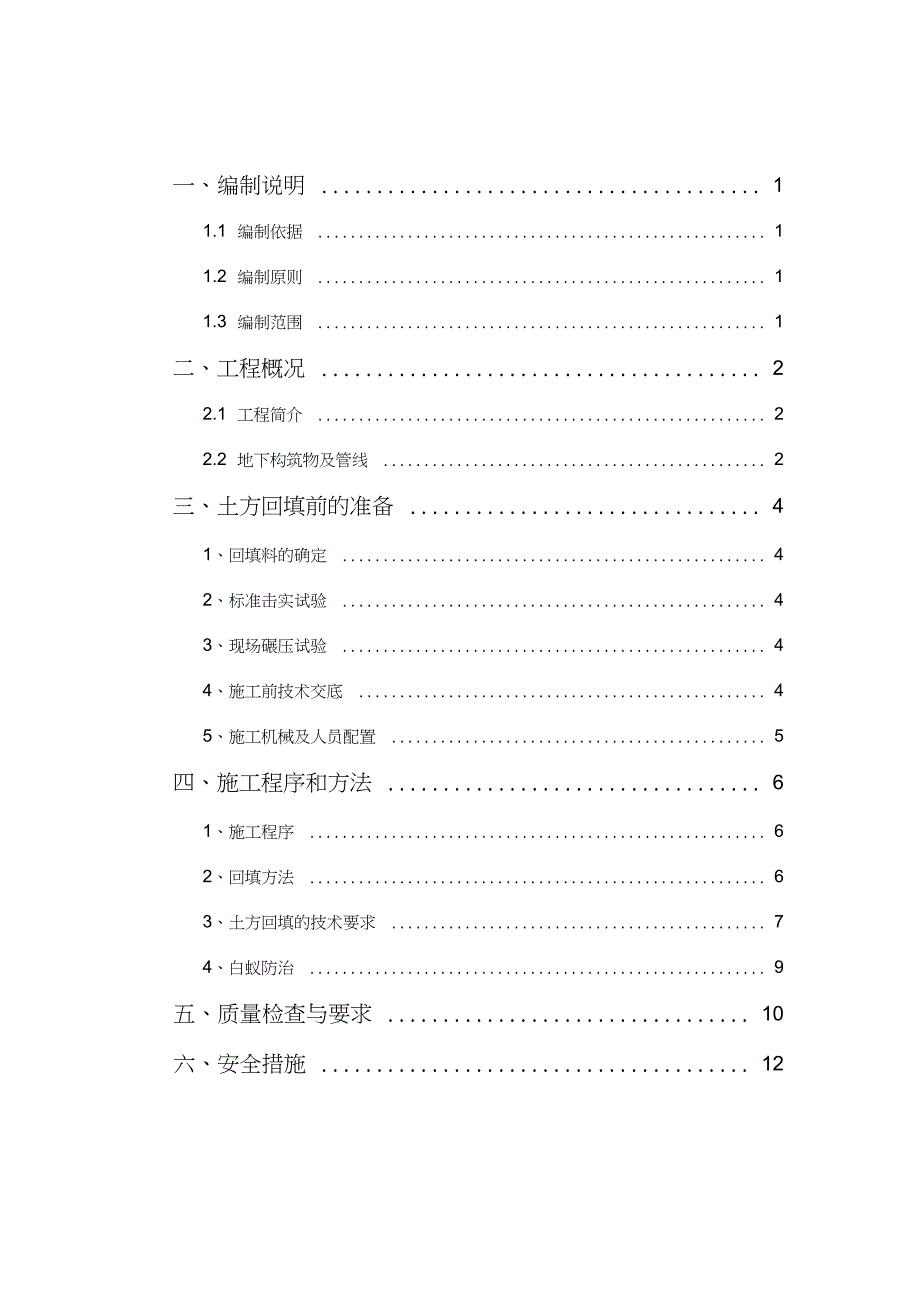

1、一、编制说明 11.1 编制依据 11.2 编制原则 11.3 编制范围 1二、工程概况 22.1 工程简介 22.2 地下构筑物及管线 2三、土方回填前的准备 41、回填料的确定 42、标准击实试验 43、现场碾压试验 44、施工前技术交底 45、施工机械及人员配置 5四、施工程序和方法 61、施工程序 62、回填方法 63、土方回填的技术要求 74、白蚁防治 9五、质量检查与要求 10六、安全措施 1214七、文明施工与环境保护、编制说明1.1 编制依据（1）地下铁道工程施工及验收规范（ 2）深圳地铁 5 号线工程宝华站主体围护结构施工设计图（3）业主的相关文件要求（4）宝华站主体结构工程
2、施工实际情况1.2 编制原则（1）严格执行施工过程中涉及的相关规范、规程和设计标准；（2）遵守、执行合同文件各条款的具体要求，确保实现业主要求的质量目标；（3）结合工程实际情况，使方案具有技术先进、可靠、经济合理的特点；1.3 编制范围本方案主要包括宝华站主体结构顶板回填覆土内容， 同时，也适用于后期出 入口顶板上的回填施工二、工程概况2.1工程简介宝华站是深圳地铁5号线工程第三站，位于宝安区宝华路和兴华一路十字路 口，车站偏宝华路西侧呈南北向布置，其南、北两端基本在广场绿地内，中部穿 越兴华一路。车站有效站台中心里程为CK2+613.130，起止里程为 CK2+481.230 +705.73
3、0，全长 224.5m，宽 19.0m，盾构井段总宽度为 22.7m。 车站局部外挂单层处宽 22.2m33.6m。车站主体建筑面积9091.3m2,附属建筑面积2441.1 m2，车站总建筑面积 11532.4m 2。车站主体及附属均采用明挖法施工。 活塞风亭设在车站顶部，顶板除盾构井 厚1m外其余部位厚度均为0.9m，地面高程为3.4m3.9m，车站覆土厚度约 3.35m，凹槽处为4.5米。2.2地下构筑物及管线车站回填范围内管线有悬吊给水管和雨水管，位于兴华一路中间预留凹槽 处，回填施工时要注意宝华悬吊管线的保护和管线处的压实度。宝华路站管线分布情况表序号管线名称管线位置规格及材质标高管
4、内底（管外顶）埋深地面管内底（管外顶）1上水管兴华一路南铁3004.021.642.382上水管兴华一路北铁3004.021.642.383雨水管兴华一路南砼1500X15003.97-0.354.324雨水管兴华一路北砼1500X15003.92-0.414.33以上管线均已改迁至兴华一路中心的凹槽， 其中给水管在回填覆盖过程中需 要回迁恢复原位。三、土方回填前的准备1、回填料的确定本工程回填料主要利用本工程出入口和宝 -宝区间工程开挖料，车站结构顶 部覆土应回填至规划地面标高，结构顶板 0.5m 以内夯填粘土，其余部分可回填 砂质土或碎石类土。不合格的填筑料一律不得使用。2、标准击实试验土
5、方回填料确定后， 项目部质检员、 抽样员邀请监理工程师共同在回填料场 进行取样， 抽取的土样应具有代表性， 各个土层和性状的土都应包括。 土样抽取 后送工地实验室做标准击实试验，确定最优含水率下的最大干密度。回填施工应均匀对称进行，分层厚度 30cm ，夯实度在规划地面高程以下060cm 为3%、60150cm 为0% , 150cm 以下 87%。(重锤击实标准)。3、现场碾压试验标准击实试验完成后， 即在施工现场安排碾压试验， 碾压试验的目的：( 1)、 核查土料压实后是否能够达到设计压实干密度值； (2)、核查压实机具的性能是 否满足施工要求； (3)、选定合理的施工压实参数：铺土厚度、
6、土块限制粒径、 含水量的适宜范围、压实方法和压实遍数； (4)、确定有关质量控制的技术要求 和检测方法。4、施工前技术交底土方回填前， 由工程部向作业班组和质检员进行详细的技术交底， 将回填区 域的划分、根据碾压试验确定的压实参数、施工方法等问题交代清楚。5、施工机械及人员配置根据宝华站顶板回填的工作面、工程量及施工的要求，对顶板回填覆土进行合理的机械和人员待配置，使机械和人员既能满足施工需要，又要避免人力物力浪费，具体配置情况如下（实际施工时可根据情况进行必要的增减）：机械、劳动力计划表项目名称人（台）数备注zd n1/ A 11 I1 | J 压路机12打夯机23挖机14自卸车55小推车2
7、6配电箱17普工108电工19现场管理人员210实验人员2四、施工程序和方法1 、施工程序本工程顶板回填工艺流程：基坑顶板顶坪上清理T检验土质一分层铺上一分层夯打一碾压密实一检验密实 度一修整找平验收。2、回填方法2.1 土方回填区域划分本工程由于盾构井及盾构始发出土的影响， 可按实际分出土井南、 北各分为 三个区分别进行回填，北端兴华一路范围（悬吊雨水管）为北I区、其余标准段 为北U区、盾构井为北川区，南边标准段为南I区、外挂为南U区、盾构井为南川 区，南侧从盾构出土井向南分段回填，按每 20m 左右为一填筑段，两盾构井需 待盾构始发或接收完成， 封完盾构孔并做完活塞风井后进行， 盾构井与标
8、准段间 采用浇筑临时钢筋混凝土墙隔离。2.2 填筑方法顶板覆土回填在顶板混凝土及防水保护层强度达到设计强度的100%并经监理工程师验收后分段分层回填。土方回填时， 可在基坑西侧划出南、 北两个临时堆土区， 并采取两种方案进 行，即堆土区一侧可采用推土机等送土到基坑或自卸汽车直接卸土， 另一侧采用 自卸汽车运输卸土，做到两侧同时回填均匀上升。北I区土方填筑：该区为兴华一路范围，需路面恢复，并有预留凹槽和2根DN1800 雨水钢管影响， 应作为回填的重点， 需按要求采用透水性良好的合格回 填料进行(详见图4.2-1 )，采用挖掘机从北U区转填料进行回填，人工摊平、冲 击夯夯实。管两侧同时分层回填，
9、待填满凹槽后和两侧周边一起往上填筑。南I区、北U区土方回填：该两个区内宽阔平坦，基本无其它结构物影响，采 用正常卸料，采用人工配合一台挖机进行铺摊和初压， 冲击夯或轻型压路机静压 实，建筑物或周边0.5m范围内，采用人工铺土，冲击夯夯实。南U区土方回填：该区域受形状的影响，回填中需注意碾迹搭接和周边压顶 梁、连续墙和拐角处的摊铺和压实，其余参照南I区等处进行处理即可。南川区、北川区土方回填：该区域为盾构井，需等盾构孔封闭并达到强度要 求后方可回填，回填方法同标准区段进行。石柑斛删曲月刼95跖蹣好斡卅躬M3期:90開0.550瞩1、怦壯妍宜小于0.5 m .31颐昭桝馭I* 秤冒躲氐柿犒WU申秫
10、材础、靱败他帯械躺飙胸也4.菇前端叫删可集用衬陆中畅轴于林的土甌然图4.2-1雨水管处回填横断面示意图3、土方回填的技术要求(1 )回填前将保护层上积水、杂物清理干净。并在周边的抗浮压梁或连续墙 上画出层厚标记，在整个回填过程中，要保证观测仪器与测量工作的正常进行， 保护完好所埋设的测量标志。(2) 结构顶板以上采用粘土回填，厚度不少于0.5m，其它部位根据价格和土 源，选择符合设计要求的填料，填料按就近取材原则优选。(3) 各类回填土使用前分别取样测定最大容重和最佳含水量， 并做压实试验， 确定填料含水量控制范围， 铺土厚度和压实密度等参数。 回填过程中， 应根据试 验确定的最佳参数值，对填
11、筑过程进行严格控制。(4) 回填分段分层夯填，层厚 30cm ，在结构顶板上 50cm 以内，使用冲击夯夯填，当填土厚度大于 50cm 时改用轻型压路机碾压，碾压时薄填、慢行、先 轻后重、反复碾压，按机械性能控制行驶速度，采用进退错距法碾压，压碾时搭 接宽度不小于20cm，人工夯实与碾压结合处其重叠部位不应小于0.5m。对于碾压中出现的漏压及欠压部位以及碾压不到位的死角均采用人工夯实方法进行 补救。人工夯填时夯与夯之间重叠不小于 1/3 夯底宽度， 分段施工松铺前已填土 的边坡作成台阶，台阶宽度不小于1m，高度不大于0.5m。(5) 每层夯填结束后取样检查回填土密实度，机械碾压时，每层填土按基
12、坑长50m (且不大于1000m2 )取一组，人工夯实时，每层填土按基坑长度25m(且不大于 500m2 )取一组，取样点不少于 6 个，在中部和两边各取两点，遇 有填料类别和特征明显变化或压实质量可疑处适当增加点位， 对粘土采用环刀法 检测，对砂性土采用灌砂法检测，达到密实度后进行上层回填。( 6 )回填碾压密实度满足设计及规范要求，详见第 3 页压实度要求。(7) 每层回填做成不少于 2%的横坡和向未填方向形成纵下坡，以利雨期排水，回填时集中力量，取、运、填、平、压各环节紧跟作业，抓紧晴天时间分段 施工。马上进入雨季施工，应密切注意天气预报，雨前不填筑非透水性土壤，应 及时压实作业面表层松
13、土， 并将作业面作成拱面或坡面以利排水， 雨后应晾晒或 对填土面的淤泥清除，合格后方可继续填筑。（8）在回填过程中对兴华一路处需永久复位的 2 根 DN300 给水管，要做好 回填与管线复位的协调工作，在确保管线按设计复位的前提下进行顶板回填工 作。（9）待兴华一路处回填至到位后， 要尽快拆除该部位待临时设施， 恢复路面； 确保第二阶段交通疏解的实现。4、白蚁防治本工程结构埋深 2.5m 范围以内的结构外侧需进行白蚁防治。其中一些部位 的白蚁防治施工必须在周围土方回填前完成， 或穿插于回填过程中， 做药土混合 物处理。其中主要部位和范围如下：车站出入口、风井、消防楼梯井和电梯井等出露地面部分四
14、周采用 300mm 宽X300mm厚的药土处理。该部位周围回填时要注意和白蚁防治进行协调进行， 按管理和技术人员的安 排和交底进行。具体白蚁防治方法和要求详见宝华站白蚁防治专项方案五、质量检查与要求1、填筑前，首先对回填段进行地形、剖面的测量复核，并把测量资料报送 工程师复检。其次对测量后的基槽进行基础面的清理， 然后报工程师进行回填前 的验收，验收合格后方可回填。2、土方填筑时，对填筑段选派有经验的工程技术人员在现场填筑中进行监 督并密切配合工程师监督人员的工作。3、在土方填筑过程中，根据工程师批准的土方填筑检测计划对每步土进行检测，检测合格后把检测资料报送工程师并报请工程师进行抽检，复检合
15、格并经批准后进行下步土的回填。4、在堆土料场，不定期对土料的含水量进行检查，对于含水量较高的土料必须采用翻松、晾晒或均匀掺入干土等措施；如遇回填土含水量偏低，可采用预 先洒水润湿等措施。待其含水量达到要求后方可进行回填。5、在工程师检查后对不合格的回填土，彻底按工程师的指示进行返工、修 理和补强。6、土方填筑完工后，首先对工程全部填筑部位按国家有关规范规程规定的 有关内容进行自检，自检合格后报请工程师进行验收。7、填土分层铺摊的厚度应根据土质、密实度要求和机具性能确定。如下表:压实机具每层铺土厚度（mm）每层压实遍数平碾250 3006 8振动压实机250 3503 4柴油打夯机200 250
16、3 4人工打夯V 2003 4每层铺摊后，随之耙平，机械压实填方速度不超过2km/h8、深浅两基坑 （槽）相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。9、回填管沟时，为防止管道中心位移及损坏管道，应用人工先在管子两侧同时填土夯实，直至管顶 0.5m 以上时，才可用蛙式打夯机。10、填方全部完成后，表面应进行拉线找平，凡超过标准高度的地方，及时依线铲平；凡低于标准高度的地方，应补土找平夯实。六、安全措施( 1)新进场的每个施工人员，必须先接受项目部、班组“三级”教育，并在“三 级安全教育卡”上签名，并登记其本人的姓名、身份证号码等。( 2)工人在作业前要对自己使用的机具、
17、 劳动保护用品以及本班组作业区段 的安全设施进行检查， 发现问题应向工地有关人员汇报， 待隐患消除后方可开始 作业。( 3)施工时必须严格执行交底中的安全技术措施，未经交底严禁作业；( 4)从事特种作业人员必须持有特种作业操作证，无证人员禁止操作；( 5)管理人员严禁违章指挥， 施工人员必须服从现场管理人员的指挥和管理；( 6)现场临时用电设备的设置、安装、防护、使用、操作、维修及维修人员 都必须符合要求。 所有供电线路均按接零保护系统敷设， 保护零线的设置应符合 规范的要求；( 7)所用的施工机械设备在使用前都应经专业工程师检测，并确认处于安全工作状态，检测结果要存档；( 8)机械设备的操作
18、手操作设备时， 都必须严格遵守操作规程， 做到持证上 岗；( 9)压路机在工作过程中要保持与侧墙以及端头处挡土墙的距离。( 10)打夯机操作者必须经常检查打夯机的线路设施，特别是电线接口位置 要加强防护，以免造成伤亡事故。(11)工地上的沟坑应设有防护，跨过沟槽的道路应有渡桥，渡桥应有牢固 的桥板和扶手拉杆，夜间有灯火照明12）挖掘机装土时，汽车驾驶员必须离开驾驶室，车上不得有人装土七、文明施工与环境保护（1） 严格按照深圳市文明施工要求，并结合该站的实际情况，按其要求文 明施工。（ 2） 环境卫生：大门口设洗车槽，并设专人对出入车辆冲洗。施工现场设 专人打扫卫生，清理垃圾。生活垃圾集中纳入城市垃圾处理系统。（3）所有工作人员必须穿反光黄马甲，且穿戴整齐，行为文明。现场的所 有施工机械及设备都醒目地注上集团公司的名称。（4）拉土车在行驶的过程中所掉的土或垃圾应及时清理， 保持现场整洁文明。（5）要从珍惜土地资源，做好土石方调配，充分利用并尽量做到移挖作填。 施工临时堆土坡脚宜设支挡物， 不合格土料应运到指定渣土排放场， 避免乱取乱 弃，破坏自然环境。运输弃土车辆不宜装得过满，且应对车体进行冲洗
