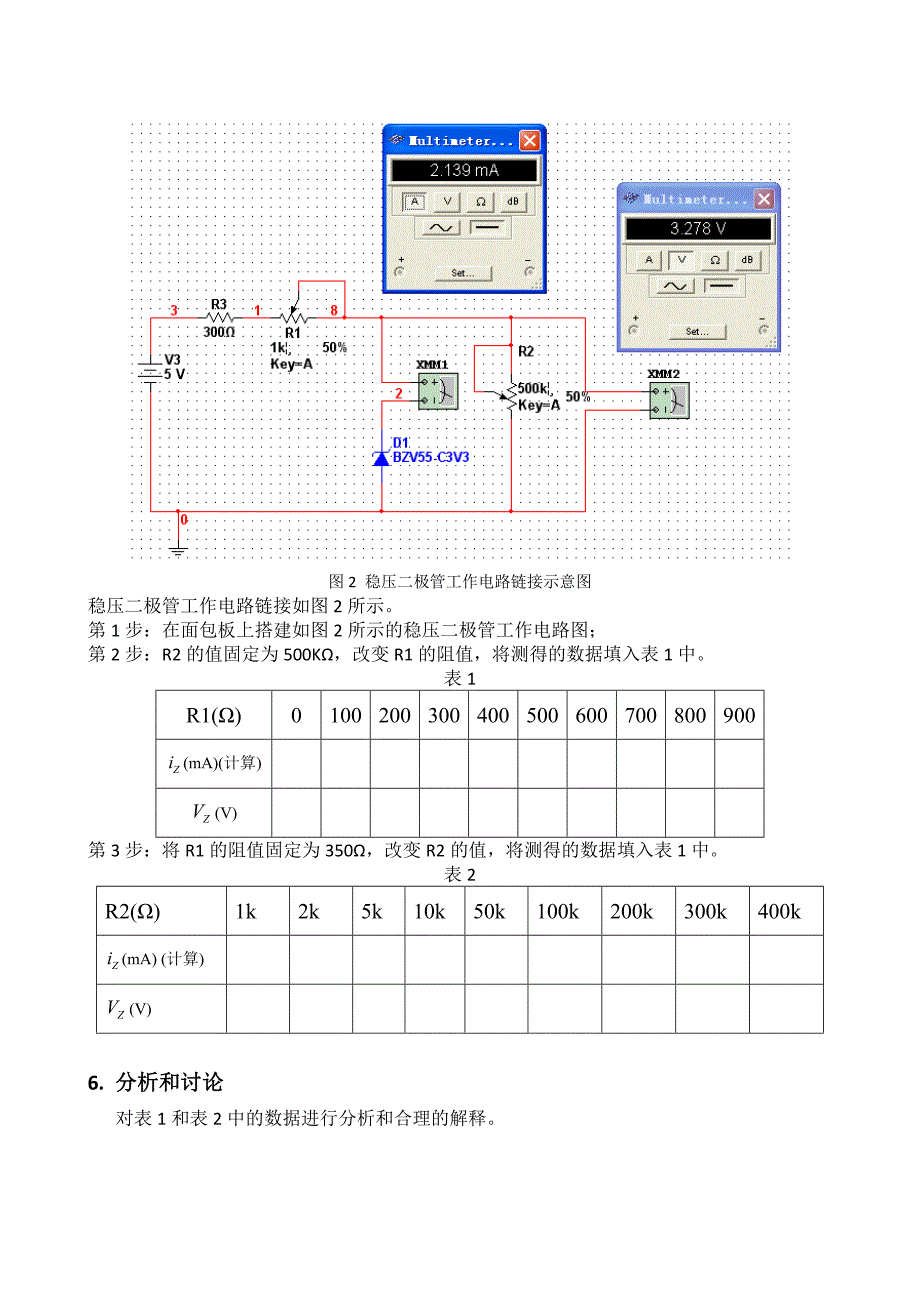

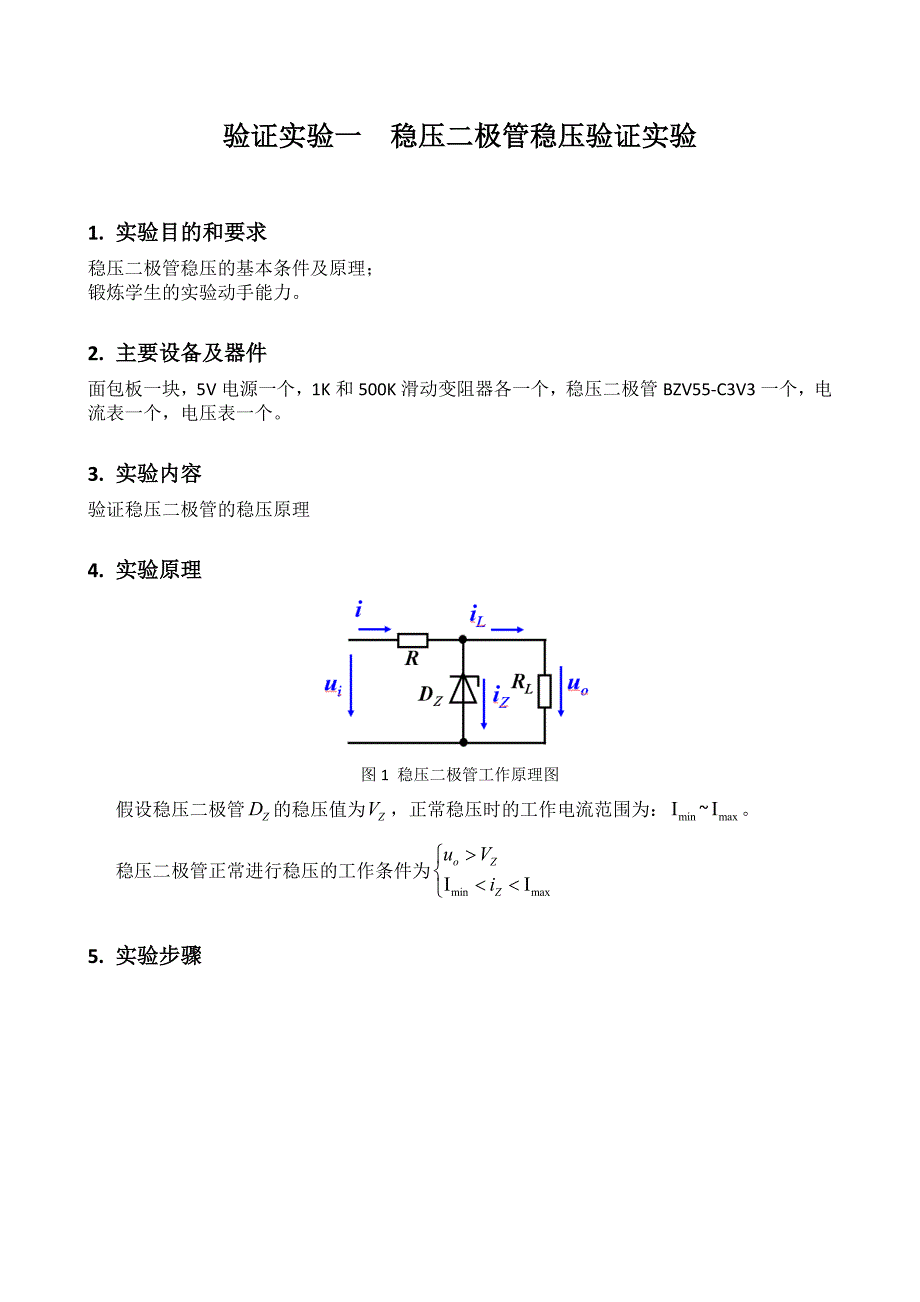

验证实验一 稳压二极管稳压验证实验1. 实验目的和要求稳压二极管稳压的基本条件及原理；锻炼学生的实验动手能力。2. 主要设备及器件面包板一块，5V电源一个，1K和500K滑动变阻器各一个，稳压二极管BZV55-C3V3一个，电流表一个，电压表一个。3. 实验内容验证稳压二极管的稳压原理4. 实验原理图1 稳压二极管工作原理图假设稳压二极管的稳压值为，正常稳压时的工作电流范围为：。稳压二极管正常进行稳压的工作条件为5. 实验步骤图2 稳压二极管工作电路链接示意图稳压二极管工作电路链接如图2所示。第1步：在面包板上搭建如图2所示的稳压二极管工作电路图；第2步：R2的值固定为500K，改变R1的阻值，将测得的数据填入表1中。表1R1()0100200300400500600700800900(mA)(计算)(V)第3步：将R1的阻值固定为350，改变R2的值，将测得的数据填入表1中。表2R2()1k2k5k10k50k100k200k300k400k(mA) (计算)(V)6. 分析和讨论对表1和表2中的数据进行分析和合理的解释。
