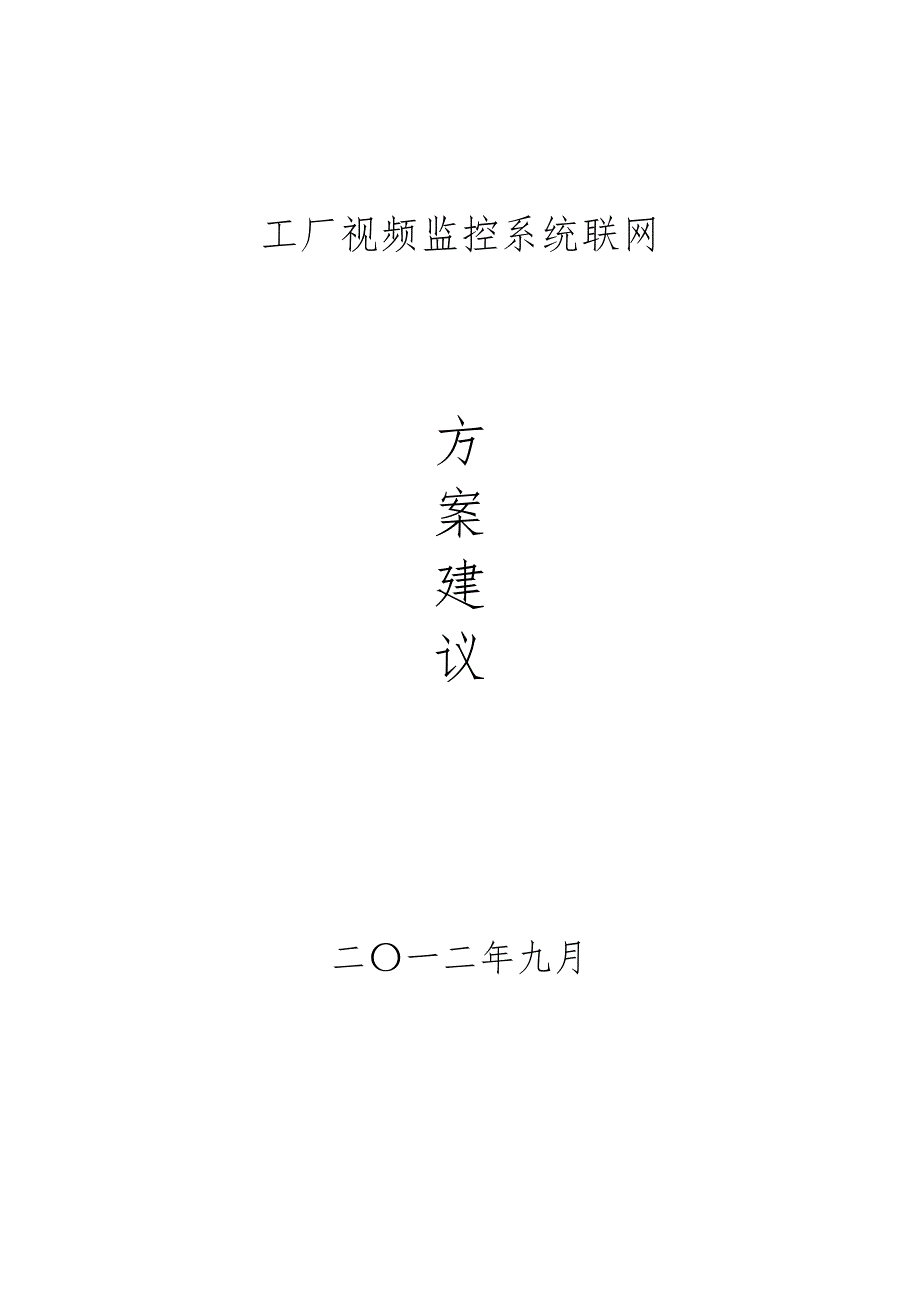

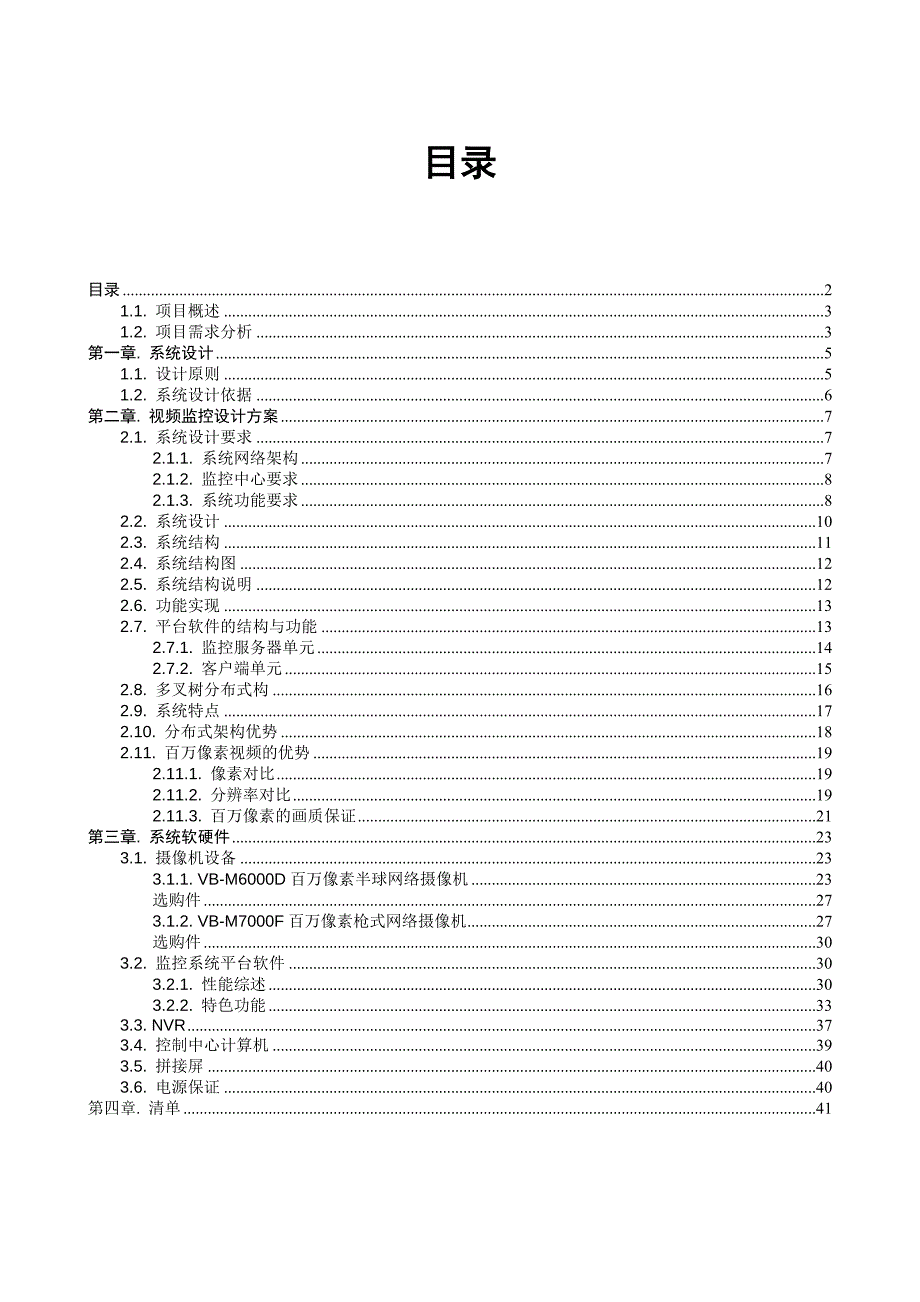

1、工厂视频监控系统联网方案建议二一二年九月目录目录21.1. 项目概述31.2. 项目需求分析3第一章. 系统设计51.1. 设计原则51.2. 系统设计依据6第二章. 视频监控设计方案72.1. 系统设计要求72.1.1. 系统网络架构72.1.2. 监控中心要求82.1.3. 系统功能要求82.2. 系统设计102.3. 系统结构112.4. 系统结构图122.5. 系统结构说明122.6. 功能实现132.7. 平台软件的结构与功能132.7.1. 监控服务器单元142.7.2. 客户端单元152.8. 多叉树分布式构162.9. 系统特点172.10. 分布式架构优势182.11. 百万

2、像素视频的优势192.11.1. 像素对比192.11.2. 分辨率对比192.11.3. 百万像素的画质保证21第三章. 系统软硬件233.1. 摄像机设备233.1.1. VB-M6000D百万像素半球网络摄像机23选购件273.1.2. VB-M7000F百万像素枪式网络摄像机27选购件303.2. 监控系统平台软件303.2.1. 性能综述303.2.2. 特色功能333.3. NVR373.4. 控制中心计算机393.5. 拼接屏403.6. 电源保证40第四章. 清单411.1. 项目概述1.2. 项目需求分析系统能够实现一个系统管理所有监控点的前端设备,实现视频浏览控制以及报警联

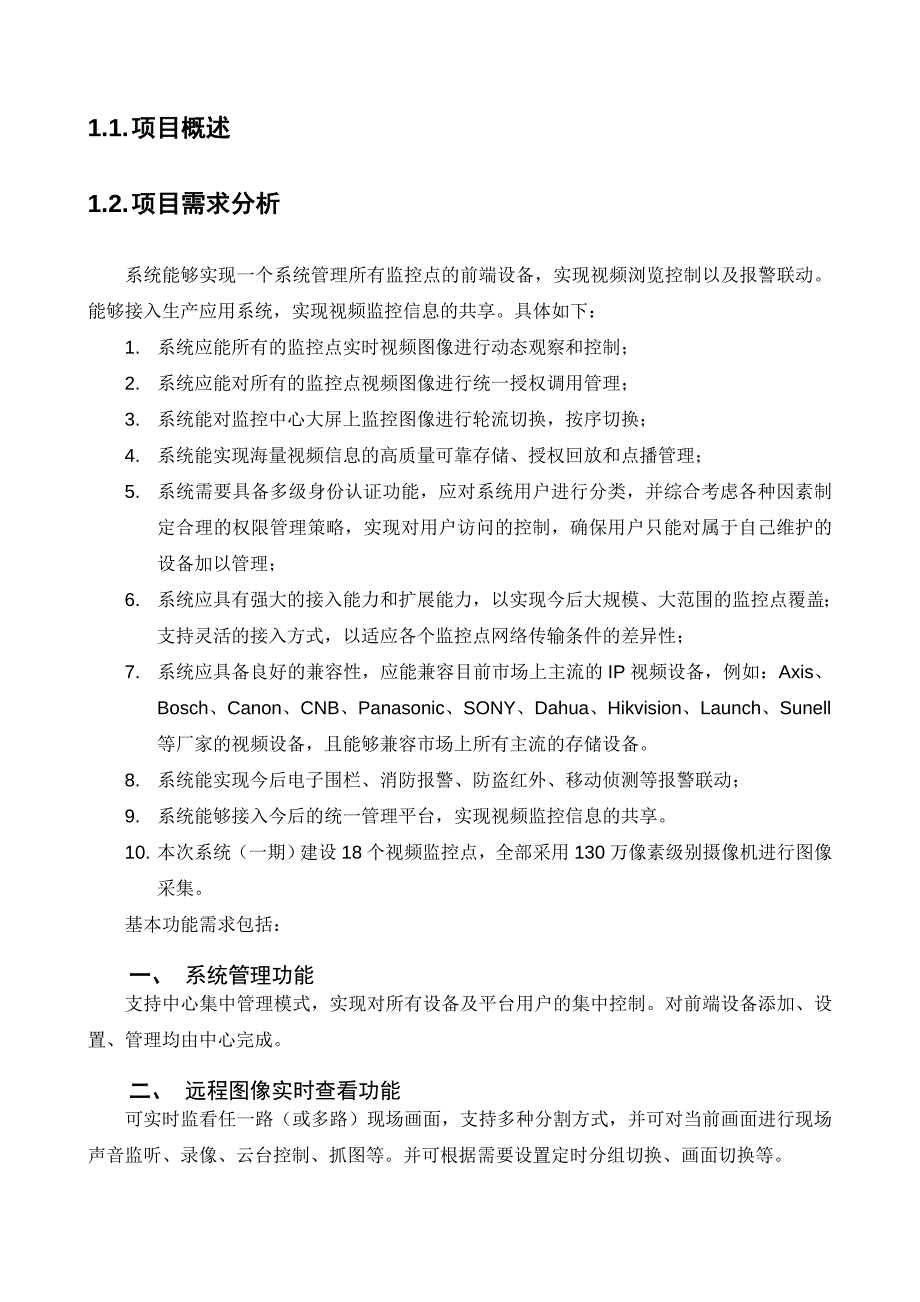

3、动。能够接入生产应用系统,实现视频监控信息的共享。具体如下:1. 系统应能所有的监控点实时视频图像进行动态观察和控制;2. 系统应能对所有的监控点视频图像进行统一授权调用管理;3. 系统能对监控中心大屏上监控图像进行轮流切换,按序切换;4. 系统能实现海量视频信息的高质量可靠存储、授权回放和点播管理;5. 系统需要具备多级身份认证功能,应对系统用户进行分类,并综合考虑各种因素制定合理的权限管理策略,实现对用户访问的控制,确保用户只能对属于自己维护的设备加以管理;6. 系统应具有强大的接入能力和扩展能力,以实现今后大规模、大范围的监控点覆盖;支持灵活的接入方式,以适应各个监控点网络传输条件的差异

4、性;7. 系统应具备良好的兼容性,应能兼容目前市场上主流的IP视频设备,例如:Axis、Bosch、Canon、CNB、Panasonic、SONY、Dahua、Hikvision、Launch、Sunell等厂家的视频设备,且能够兼容市场上所有主流的存储设备。8. 系统能实现今后电子围栏、消防报警、防盗红外、移动侦测等报警联动;9. 系统能够接入今后的统一管理平台,实现视频监控信息的共享。10. 本次系统(一期)建设18个视频监控点,全部采用130万像素级别摄像机进行图像采集。基本功能需求包括: 一、 系统管理功能支持中心集中管理模式,实现对所有设备及平台用户的集中控制。对前端设备添加、设置

5、管理均由中心完成。 二、 远程图像实时查看功能可实时监看任一路(或多路)现场画面,支持多种分割方式,并可对当前画面进行现场声音监听、录像、云台控制、抓图等。并可根据需要设置定时分组切换、画面切换等。三、 双向语音对讲功能监控中心值班人员通过对讲中心主机可以主动呼叫到前端,启动双向对讲功能实现从上到下的对讲,前方人员也可以通过对讲终端设备的呼叫按钮触发呼叫请求,实现从下到上的对讲。四、 报警及触发联动功能整合报警视频,触发报警时,在监控中心进行语音提示,并做出相应的视频联动;发生报警信息及联动图像画面上传监控中心。五、 信息共享功能各相关业务职能部门和领导均可在局域网上通过客户端软件使用该网络

6、视频监控系统,即通过授权随时观看到权限内的任一路图像,支持在有限的带宽下多用户同时调用同一路视频图像,不占用额外的带宽;支持在带宽允许的情况下多用户同时调用不同的视频图像。六、 远程管理通过集中联网,管理部门可进行异地实时后台监督,遇到突发事件可实施应急快速反应,主要功能有:1. 录像文件下载监控中心具备远程录像下载功能,在回放的同时即可下载重要的录像资料。2. 远程图像回放监控中心和授权用户可以远程查询、回放所属任意网点的任一路视频录像。3. 设备巡检、网络校时监控中心能实现设备状态巡检,录像机网络校时功能。4. 设备异常状态上传前段设备的视频丢失、视频恢复、网络断开和硬盘错误等设备异常状态

7、可自动上传到监控中心服务器。第一章. 系统设计1.1. 设计原则根据业主的实际情况以及要求,在进行安防系统总体设计的时候,所选的系统必须具有可靠的管理功能和符合国情的经济实用性,力求做到系统结构配置先进实用、更经济,节省项目单位总体投资。l 稳定性和安全性原则:系统的可靠性和安全性是远程监控系统成功实施的首要前提。设计方案要充分考虑涉及的到营业网点和自助银行对监控设备的不同使用要求,对设备及软件的选型上要考虑选用可靠、成熟的技术和产品,以期构筑一个稳定、可靠、安全的远程集中监控与管理系统。l 合理性与易操作性原则:远程集中监控与管理系统各子系统(如音视频监控录像系统、防盗报警系统、远程控制、远

8、程语音对讲、远程网络传输系统)在实际使用中应可以相对独立,要考虑各子系统之间的接口具有标准、通用的特性,以保证各子系统间的可以完整集成和无缝连接,即实现有机合理、维护简洁又相互联动的系统。在操作上则要求采用中文界面,易学易懂,操作简单。l 先进性与实用性原则:设计方案要从实际需求出发,既能够满足现阶段对实时监控的录像记录需求,提供清晰准确的图像证据及实时的远程图像的传输等功能,也要考虑将来新技术的发展。l 完备性与扩展性原则:设计方案要综合考虑人防、物防、技防的有机结合,形成一个完整的、覆盖银行营业场所、运钞车等各个环节的一个集中监控指挥系统。在设备上则既考虑原有监控系统的改造利用、更新,又兼

9、顾未来技术的发展、升级和扩容。不但能和现有设备融为一体,共同运转,同时能保持一定的前瞻性。随着IT技术的发展,系统能和将来的新技术相融合。l 标准性与模块化原则:系统采取模块化设计,具有相当的灵活性。当用户需求有所改变时,只需更换相应模块即可解决,达到方便管理、使用和维护的目的。l 经济性与灵活性原则:在满足应用要求的基础上,尽可能地利用原有系统设备,尽可能地降低造价。在系统布线方面要求能满足各种应用的要求,尽可能保持系统的灵活性。我司将本着上述设计原则,同时严格按照国际惯例并结合本司的技术实力与工程经验,进行系统设计,还将根据用户的实际需求进行技术培训。1.2. 系统设计依据l 安全防范工程

10、程序与要求GA/T75l 安全防范系统通用图形符号GA/T74-2000l 金融营业场所风险等级和防护级别的规定GA/38-2004l 银行营业场所透明防护屏障安装规范GA/518-2004l 安全防范系统验收规则GA/308-2001l 视频安防监控系统技术要求GA/T 367l 入侵报警系统技术要求GA 368-2001l 防盗报警控制器通用技术条件GB12663-2001l 报警系统环境试验GB/T15211-94l 安全防范报警设备安全要求和试验方法GB16796-1997l 金融营业场所安全防范工程设计规范GB/T16676-1996l 民用闭路监视电视系统工程技术规范GB50198

11、94l 安全技术防范工程技术规范GB 50348-2004l 视频安防监控数字录像设备GB 20815-2006l 国家或行业批准发布的相关产品/系统标准以及相关要求。第二章. 视频监控设计方案2.1. 系统设计要求系统设计应为分布式存储和重点性集中存储、远程集中监控、分控职能管理的结构模式,即:对前端视频监控的监控录像数据的存储。通过服务器平台管理技术,建立一个监控指挥中心,实现所辖所有监控点的远程集中监控要求。在监控中心,实现所有监控录像数据的远程检索、远程回放、远程下载功能。对重要录像文件如:报警录像、事件录像等进行上传,中心集中存储、管理。通过设备巡检等功能的实施,实现对联入网内的所

12、有监控设备进行自动远程巡检,确保设备出现故障时,可第一时间向监控中心报警。通过服务器平台管理技术,实现支持多级、多部门分控功能的实施。预留接口,提供对综合信息管理平台的协议接口,对监控数据综合应用,提供更多的与业务相结合的管理功能。可实现报警系统、移动侦测、智能分析等各种方式组合的报警方案,提高现有值守环境下的安全防范等级。2.1.1. 系统网络架构监控联网系统应由视频监控系统、传输网络系统、监控中心三部分组成。本系统实施现场已经有比较完善的网络环境,大致分为三级架构,其中接入交换机采用汇聚交换机采用Netgear GS724TP,分路交换机采用Netgear GS108T。从网络压力情况来看

13、本系统采用的23路130万像素摄像机同时往监控中心传输实时视频产生的最大网络流量为:4(Mbps)23=92(Mbps),系统接入交换机足以满足系统传输要求。汇聚部分,本系统汇聚交换机主要承担的压力是所有视频流到服务器的传输压力以及客户端进行视频访问时的转发码流。其承担的压力与客户端同时打开的视频数有关。按照没打开一个画面一路码流计算,汇聚交换机同时可以转发的码流数量可以达到数千路,可以轻易满足项目对视频浏览的需求。综合以上,对于本项目的网络,建议所有视频前端通过Netgear GS724TP接入,NVR、服务器、解码主机、客户端等设备,连接到Netgear GS108T即可满足需求。但考虑

14、到已有网络架构,在条件许可的情况下,建议将NVR、服务器设备接入到核心交换机以获得更佳的视频转发效率。2.1.2. 监控中心要求监控中心是整个安全防范系统的监控指挥中心,具有监控系统的最高权限,进行统一的指挥调度管理。整个监控中心管理系统应由以下几个子系统组成:1. 服务器子系统;2. 集中存储子系统组成;服务器子系统:监控中心服务器的硬件平台采用高性能专用服务器的高端架构,使用数据库进行用户管理和设备管理。集中存储子系统:集中存储系统主要指的是通过专门的存储设备在中心进行集中存储(录像),可以采用DAS、NAS、SAN等多种方式组建该系统。集中存储子系统的“集中”,可以指物理设备的集中,也可

15、以指对存储文件的集中管理。即当需要对存储文件系统进行集中管理时,并不强求存储设备的集中,而是可以见存储设备分布到整个网络中去。2.1.3. 系统功能要求1. 远程实时监控与监听通过联网监控系统可以对远程网点进行实时监控和现场监听,可在中心查看任意一个监控点的视频图像,可在同一个界面上同时查看多个监控点的视频画面,即可以在操作台上也可以在电视墙上进行查看显示。并可以设置分组循环监视显示。2. 远程录像和资料回放中心可对监控系统中任意一路音视频图像进行实时同步监测及录像,录像资料回放的检索方便快捷,可以进行分类检索、按时间检索等方式。回放时可对图像进行抓拍、放大、打印及下载。3. 远程备份中心可通

16、过网络对各网点的录像资料进行远程备份,备份可以是本地硬盘、USB移动硬盘或其他可存储介质。4. 流媒体转发减小对网络带宽的占用,方便多人同时浏览前端监控点的视频图像。5. 电子地图支持多级电子地图,可以在地图上进行视频图像调用,查看监控系统的相关信息,报警时可以自动弹出报警点所在的地图,并以红色报警图标闪烁显示,同时自动调出该报警点相关的视频图像进行显示。6. 设备状态监控联网系统平台应具备监控点主机状态检测功能,如录像状态、网络连接状态、视频状态等。7. 权限分配管理中心可以设置不同权限级别的用户组,每个用户组可以设置符合相应级别的权限,设置支持集中授权方式,包括集中所有组成员及所有前端设备

17、进行授权。中心统一配置所有操作人员的权限和密码,操作人员登录时,系统自动根据其权限,产生不同的应用模块界面,分配不同的视频图像列表。中心管埋服务器可以即时显示所有在线用户,以及其访问的视频等信息。8. 定时分组视频切换便于用户使用,提高效率。可根据需要设置不同的预览及切换方式。9. 数字语音对讲可以与前端网点进行通话、广播,并可用于对门口的喊话,制止不轨行为。当前端有对讲请求时,直接按呼叫按钮发出呼叫请求,监控中心会有相应的来电铃音提示,监控中心操作人员接通后通过麦克风就可以和网点对讲。10. 设备信息管理中心能够对所有录像主机、摄像机的信息进行集中管理,信息包括产品的品牌、型号等。11. 事

18、后监督l 实时监控。可以通过联网平台客户端实时监控图像浏览,要求可以按用户组对每个网点每路录像进行访问权限控制。l 远程录像回放和录像片段剪裁。可以通过联网平台客户端,远程回放录像,并按时间点要求复制录像片段到联网中心,根据需要对复制的录像片段进行保存。l 录像下载。可以通过联网平台客户端,将前端视频图像录像复制到客户端计算机硬盘,并可以通过客户端进行录像的刻录备份。2.2. 系统设计根据项目情况,采用网络数字视频监控系统来搭建视频监控平台。通过网络数字视频监控平台来管理、实时浏览、存储、转发整个系统的视频图像。在厂区内分区在向临近的各个建筑内各建立一个分控监控中心(可以与网络布线系统中的配线

19、间在一起),在分控中心设置NVR设备对前端所有视频图像进行统一管理和存储。另外专门设置一个中心监控室,通过中心管理服务器对分控中心的NVR进行连接管理,通过客户端的系统功能,可以随时调看厂区内的任何一路被管理的视频图像以及对这些视频图像的录像调阅。具体设计如下:1、 整个系统平台基于华天世顺视频监控平台建设,该平台可以兼容市场上常见的各品牌DVR、DVS和IP Camera,对于国内外主流的百万像素级摄像机也提供了软件平台支持,这样就可以对各分支的所有视频前端进行数字化管理和数字化录像存储;2、 利用华天世顺视频监控平台系统的多叉树型分布式架构,通过TCP/IP网络(Internet)将所有分

20、控的NVR设备连接到中心监控室的目录管理服务器,通过中心目录管理服务器对所有NVR的视频图像进行列表管理;3、 总部中心监控室可以设置大屏幕视频墙进行图像浏览;4、 由于华天世顺开放OCX插件或SDK扩展包,今后在业务系统中可以对视频监控系统的图像、门禁数据、报警等数据进行方便的调用。2.3. 系统结构图像监控统一平台系统从系统结构上可以分为前端设备层、网络传输层、监控管理层、业务接口层四个层次。系统结构图如下:前端设备层前端设备层包括所有放置在监控点的设备,如摄像设备、云台、报警发生器、网络视频服务器等。它是整个系统的信号源,由它产生视频信号,在现场直接转换成为MPEG4、H.264数字信号

21、通过网络进行传输。传输网络层传输网络层主要是一个网络平台,通过网络,传输前端设备提供的视频音频以及消息信号到监控中心。监控管理层监控管理层管理所有的用户、数据和控制信息,负责数据的切换、显示、存储和相关处理,发出用户的控制命令,同时也负责用户的认证和授权。2.4. 系统结构图2.5. 系统结构说明1、 在中心配置一台服S558目录管理服务器。考虑到服务器使用的便利性,如果需要将图像传递到公网进行浏览,则该目录管理服务器要求在公网有一个固定的IP地址。2、 在中心设置1台显示器并通过1台计算机及矩阵键盘组成简易健康工中心系统,利用华天世顺的虚拟矩阵功能进行视频大屏显示,可以随意设置分屏的图像显示

22、若客户需要并可在每个大屏上分别进行实时视频浏览、分屏浏览、轮巡浏览等功能;3、 华天世顺的“图像增强”功能可以在视频实时浏览或回放时获得显示效果更佳的监控画面;4、 华天世顺的“电子放大”功能便于突出更多的非云台摄像机的监控细节画面而不会影响到全局的视频录像;5、 利用华天世顺软件服务器端的录像功能,可以对前端任一摄像机进行录像计划管理,并利用大容量服务器硬盘实现视频的实时存储;6、 华天世顺支持视频双码流功能,可以设置视频实时浏览码流和录像码流分别采用不同的码率格式。为今后视频图像向公网传输时利用较低的码流达到公网流畅显示做好技术准备;7、 华天世顺本身即具备报警信息联动功能,为今后视频监

23、控与报警系统的结合做好准备。2.6. 功能实现监控中心实现对整个系统运行状况的监控、接收报警信息、进行系统设置等工作。监控点的视频信息、报警信息、门禁状态信息利用网络发送到监控中心,监控中心实现对上述各类信息的集中存储和处理。主要功能包括:l 监控中心通过平台软件可以随时浏览或回放前端监控点任一视频的图像;l 通过平台软件可以对视频实现诸如数字放大、图像增强等流媒体功能,获得更好的图像监控效果;l 在进行视频录像时,可以方便地在录像时间条上进行标记(书签功能),利于录像回放时的对事件的直观了解;l 录像查询时,通过时间分割功能,迅速定位事件发生时间(录像快照管理);l 信息统计,例如某个时段内

24、监控人员登录系统、退出以及对系统进行设置等统计信息以便于辅助信息管理;l 历史记录查询;l 系统与用户管理。2.7. 平台软件的结构与功能软件支持C/S架构,围绕最优化的服务器单元所组成的服务器集群。2.7.1. 监控服务器单元1、 管理服务管理服务是系统的控制中心,保障系统中所有设备、各种资源安全有效地运行与共享,包括应用管理、设备管理、服务器间连接与切换、用户管理、日志管理、心跳管理、客户端在线管理等。2、 目录服务系统支持多目录、多中心服务,轻松实现海量设备的管理、支持多中心数据同步和相互备份,保障了数据的完整性。相应的实时性和系统的稳定性,避免了信息孤立和垃圾信息产生。3、 转发服务单

25、服务器支持400路视频的汇聚与转发。系统提供的分布式多转发中心架构,最大限度地分摊网络负担,避免网络瓶颈和拥塞。配合中级(Relay)转发模式,支持应用层路由优化,限制无效网络流量的产生。4、 存储服务单服务器支持多达128路CIF图像25帧/秒的存储,支持DAS、NAS、SAN存储设备。系统提供的分布式存储模式降低了存储成本和存储风险,同时支持音视频数据和行业数据的关联存储和检索。2.7.2. 客户端单元1、 浏览器l 多种浏览模式选择:1/4/6/7/8/9/10/12/13/16/25/36窗口l 轻松创建和浏览电子地图l 支持16路录像文件异步回放l 支持4路录像同步回放l 支持个性化

26、布局定义,支持布局间的手动或者自动切换l 支持巡视组管理l 支持实施日志,支持在线日志查询l 支持多种报警联动模式l 支持双向语音、支持客户端混音l 支持PC键盘和CCTV键盘控制远端PTZ2、 播放器l 支持录像文件的VOD点播l 支持多种关联查询模式l 支持系统录像文件到AVI文件的转换和编辑l 支持在模拟监视器上回放录像文件l 支持基于时间条的同步回放l 支持基于快照的录像检索3、 管理工具l 系统设备协调管理l 设备详细参数配置管理l 多级用户管理l 多种录像与报警计划管理l 电子地图管理l CCTV键盘管理l 多元素巡视组管理l 自定义浏览布局管理l 双向语音管理2.8. 多叉树分布

27、式构通过服务器之间的目录指向,华天世顺可以轻易地进行服务器组网,并形成树形分布结构。通过该架构,可以合理地分配客户端访问视频图像时整个网络带宽的合理支出,有效利用系统的硬件、网络资源,降低集中式架构时整个网络的中心节点压力。多服务器架构下视频流的走向:2.9. 系统特点由于系统采用纯数字化的IP视频监控系统进行构建,与传统模拟以及DVR为中心的监控系统相比,有着一些不可比拟的优势。1、 系统兼顾了视频信号的存储和传输的数字化功能;2、 系统设计百万像素摄像机提供了更优秀的监控图像质量,使视频监控系统不仅仅“看得见”,更能“看得清”;3、 由于华天世顺可以方便地对服务进行分布或者集中,在本次系统

28、建设中,可以采用较少数量的服务器在厂区监控中心搭建监控系统,使用局域网络满足高性能高质量的监控效果。而在今后系统扩展到整个集团公司各地监控系统需要联网的情况下,可以将服务器分布到下属各个厂区监控中心,减少厂区内各建筑物之间网络交换机的带宽消耗,有效地利用网络资源,减少总监控中心的网络、存储负担。通过分布式架构整个系统,有效节约中心网络带宽和服务器转发存储压力,整个系统没有监控中心性能瓶颈。同时,系统的扩展和改造十分容易;4、 系统可以方便地实现报警联动处理能力,位今后报警系统规范化处理流程,提高突发事件的应急能力打好基础。 5、 系统提供软件开发接口,可以方便地与其他业务系统进行整合。2.10

29、 分布式架构优势1、 关于集中式和分布式架构的问题。从分布式架构本身来讲,分布式架构是由若干个比较小型的集中式架构组合在一起的,逻辑上统一的系统。简单说就是把“鸡蛋放到多个篮子里”。从安全性角度来说,由于分布式架构是由多个集中式架构系统(节点)整合在一起的,单个节点的安全性与集中式架构的安全性是一样的,但在分布式架构中,单个节点的故障不会影响到其他节点。因此,从系统整体上考虑,分布式架构的安全性一定高于集中式架构。2、 集中式架构由于所有视频的处理全部集中在中心机房,对中心的硬件要求相对来说要高,主要体现在服务器性能需求、交换机性能需求以及带宽、存储设备性能以及磁盘空间等要求较高,而在分布式

30、架构中,通过对资源的分布,可以将系统的压力分担到整个网络中去,而不会对某一个节点(中心)造成过大的压力,有效降低系统建设成本。在分布式架构中,中心只是逻辑上的,它本身对硬件的需求不会高于其他节点的要求,甚至在中心不承担存储、转发任务时,硬件需求甚至低于其他业务节点。在分布式架构中,中心不一定需要核心交换机,不一定需要高性能的多路服务器,不一定需要价格高昂的磁盘阵列存储,所有这些承载压力已经分布到整个网络中的每个节点去了。3、 分布式架构在系统的可升级能力上是非常灵活的,往往它只需要在网络中增加一个“节点”而无须兴师动众地对中心节点进行升级华天世顺平台软件在中心的目录服务器具有高达4000路的管

31、理能力。4、 分布式架构的逻辑统一性,从用户角度来说。同样的系统,在使用过程中,分布式架构平台与集中式架构平台感觉是一样的。因为用户无需关心他(她)所看到的视频到底是从中心转发过来的还是从其他某一个节点转发过来的。目前国际大厂包括微软、Google热炒的所谓“云计算”、“Internet计算”,国内包括360、瑞星等厂家热炒的“云木马查杀”、“云杀毒”等概念,都是分布式架构的典型应用。2.11. 百万像素视频的优势2.11.1. 像素对比可以看到,百万像素以上级别摄像机监控画面相比传统的CIF(352288)、D1(704576)具有更高的显示分辨率,因此就可以提供更为清晰的视频画面。2.11

32、2. 分辨率对比同样位置安装摄像机,不同分辨率下看到的视频范围有所区别:在本系统中,我们在小范围监控采用了VGA(640480)或D1(704576)的监控分辨率,重要监控点采用的是HDTV(1280720)的监控分辨率,重要的大范围监控点采用的是2Mpix(16001200)的监控分辨率。2.11.3. 百万像素的画质保证百万像素传统监控画面枪机的 这是传统枪机的 百万像素:由此可见,百万像素监控是监控发展的必然方向,相对于传统模拟监控,它具有监控范围更大,图像更清晰的优点。也是在进行本方案设计时,我们尽量考虑百万像素设备应用的原因。第三章. 系统软硬件3.1. 摄像机设备摄像机是最前端的

33、视频采集设备,摄像机的成像品质直接影响到监控图像效果。3.1.1. VB-M6000D百万像素半球网络摄像机VB-M6000D Specifications搭载了超过100广角的3倍变焦镜头,具有百万像素的固定半球机型。 创新设计超广角101.2、搭载高画质3倍镜头。 最低被写体照度:彩色0.25lux/黑白0.008lux拥有高水准低照度对策。1 摄像机的角度可以通过PC远距离设定,简化安装工作。 查看器PTZ功能可将画面的一部分扩大。2 1 最低照度为快门速度1/30、智能阴影控制关时的规格。2 查看器PTZ功能使用时,将占用一个客户端口。 摄像机图像传感器1/3 CMOS(原色滤镜)有效

34、像素数约130万像素扫描方式逐行扫描镜头3倍光学变焦(电动)焦距f=2.8(W)8.4 mm(T)F值F1.2(W)F2.0(T)视角水平:101.2(W)33.7(T)/垂直:74.7(W)25.3(T)日夜模式自动或手动在“自动”模式下会根据“切换亮度”和“反应”的设定自动进行切换最低照度日间模式:0.25lux(F1.2,快门速度1/30秒,SSC off)(彩色)0.07lux(F1.2,快门速度1/8秒,SSC off)0.018lux(F1.2,快门速度1/8秒,SSC on)夜间模式:0.008lux(F1.2,快门速度1/30秒,SSC off)(黑白)0.002lux(F1.

35、2,快门速度1/8秒,SSC off)0.001lux(F1.2,快门速度1/8秒,SSC on)对焦单次自动对焦/手动/固定在无限远拍摄距离(从镜头前端起)日间模式:0.3m(12 in.) 夜间模式:1.0m(3.3 ft.)快门速度1、1/2、1/4、1/8、1/15、1/30、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000秒曝光自动/无闪烁/快门优先自动,手动(快门速度/光圈/增益)白平衡自动/选择光源(暖色荧光灯、白色荧光灯、日光灯、水银灯、钠灯、卤素灯)/锁定(单次白平衡)/手动测光模式3选项(Center-weig

36、hted/Average/Spot)曝光补偿7档智能阴影控制(SSC)7档(提高高对比度画面的阴影亮度)水平旋转角度范围350(175)垂直旋转角度范围150(75)回旋角度范围350(175)旋转速度水平:19.2/秒,垂直:14.2/秒,回旋:43.7/秒*当使用摄像机角度设置工具时服务器视频压缩方式H.264,JPEG图像大小JPEG:160120、320240、640480、1280960H.264:320240。640480、1280960图像质量JPEG/H.264:5档帧速率 *1JPEG:300.1fpsH.264:30/15/10fps最大帧速率最大30fps(1280960

37、1同时接入客户端数JPEG:最大30个用户+1管理员用户H.264:最大10个用户音频压缩方法G.711 -law(64kbps)音频通信方式全双工(双向)-回波抵消功能兼容音频回放支持 *2协议IPv4:TCP/IP、UDP、HTTP、FTP、SNMP(MIB2)、SMTP(Client)、DHCP (Client)、DNS(Client)、 ARP、ICMP、POP3、NTP、SMTP authentication、WV-HTTP(from Canon)、ONVIFIPv6:TCP/IP、UDP、HTTP、FTP、SMTP(Client)、DNS(Client)、 ICMPv6、POP

38、3、NTP屏幕显示支持摄像机控制3级用户管理(管理员/授权用户/访客)最多可以设置50个授权用户的用户名和密码隐私遮盖可注册数:最大8处,遮盖颜色数量:1(从9种颜色中选择)访问控制访问控制(用户名和密码)/基于主机的访问控制(IPv4、IPv6)智能功能探测种类:移动物体探测、弃置物探测、物体丢失探测、摄像机破坏探测 探测区域:最大15区域音量探测事件触发类型外部设备输入1/2,智能功能(图像),智能功能(音量),定时器影像上传FTP/HTTP/SMTP(e-mail)摄像机内置临时存储容量:最大约4MB,帧速率:最大10fps事件通知HTTP/SMTP(e-mail)语言简体中文/英文 *

39、3接口网络接口LAN1【RJ45,100Base-TX(自动/全双工/半双工)】音频输入(常见的音频线或麦克风)3.5mm(0.14 in.)迷你插孔接口(单声道)*通过捆绑的音频接口电缆连接音频线IN或麦克风IN可以在设置页面切换音频线IN1(连接到放大器的麦克风)或麦克风IN1(连接到不带放大器的麦克风)音频输出(音频线)3.5mm(0.14 in.)迷你插孔接口(单声道)*通过捆绑的音频接口电缆连接音频线OUT1(连接到有放大器的音箱)外部设备的I/O端口输入2 输出2记忆卡SD记忆卡、SDHC记忆卡兼容,最大约32 GB,帧速率:最大1fps其他工作环境温度:-1050C(14122F

40、/湿度:585%(无冷凝)电源PoE:PoE网口供电(IEEE802.3af 兼容)AC适配器:选配件PA-V17(AC 100-240V)外部电源:AC 24V/DC 12V功耗PoE 输入:最大约8.6W使用AC适配器PA-V17:最大约10.9WDC输入:最大约9.0WAC输入:最大约8.3W尺寸(H)186140mm(7.325.51 in.)重量主体约1200g(2.65 lb.)* 约687g(1.52 lb.)(嵌入式吊顶配件,天花板支架)*1) 帧速率可能会因为查看用PC的配置、同时观看的用户数、网络负荷、拍摄对象的动作、画质设定或其他等原因而降低。*2) 需要另外购买带放大

41、功能的音箱。*3) 不支持英文操作系统。 选购件交流适配器PA-V173.1.2. VB-M7000F百万像素枪式网络摄像机VB-M7000F Specifications充满期待的百万像素枪式机型也正式登场。拥有超过100广角的3倍变焦镜头和优秀的低照度性能。丰富的智能功能可以对应多种需求。 创新设计超广角102.5,搭载高画质3倍变焦镜头。 拥有高水准低照度性能1:彩色0.25lux/黑白0.008lux。 摄像机的角度可以通过PC远距离设定,简化安装工作。 查看器PTZ功能可将画面的一部分扩大。2 1 最低照度为快门速度1/30、智能阴影控制关时的规格。2 查看器PTZ功能使用时,将占用

42、一个客户端口。 摄像机图像传感器1/3 CMOS(原色滤镜)有效像素数约130万像素扫描方式逐行扫描镜头3倍光学变焦(电动)焦距f=2.8(W)8.4mm(T)F值F1.2(W)F2.0(T)视角水平:102.5(W)34.2(T)/垂直:75.6(W)25.6(T)日夜模式自动或手动在“自动”模式下会根据“切换亮度”和“反应”的设定自动进行切换最低照度日间模式:0.25lux(F1.2,快门速度1/30秒,SSC off)(彩色)0.07lux(F1.2,快门速度1/8秒,SSC off)0.018lux(F1.2,快门速度1/8秒,SSC on)夜间模式:0.008lux(F1.2,快门速

43、度1/30秒,SSC off)(黑白)0.002lux(F1.2,快门速度1/8秒,SSC off)0.001lux(F1.2,快门速度1/8秒,SSC on)对焦单次自动对焦/手动/固定在无限远拍摄距离(从镜头前端起)日间模式:0.3m(12 in.) 夜间模式:1.0m(3.3 ft.)快门速度1、1/2、1/4、1/8、1/15、1/30、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000秒曝光自动/无闪烁/快门优先自动,手动(快门速度/光圈/增益)白平衡自动/选择光源(暖色荧光灯、白色荧光灯、日光灯、水银灯、钠灯、卤素灯)/

44、锁定(单次白平衡)/手动测光模式3选项(Center-weighted/Average/Spot)曝光补偿7档智能阴影控制(SSC)7档(提高高对比度画面的阴影亮度)服务器视频压缩方式H.264、JPEG图像大小JPEG:160120、320240、640480、1280960H.264:320240、640480、1280960图像质量JPEG/H.264:5档帧速率 *1JPEG:30 0.1fpsH.264:30/15/10fps最大帧速率最大30fps(1280960)*1同时接入客户端数JPEG:最大30个用户+1管理员用户H.264:最大10个用户音频压缩方法G.711 -law(

45、64 kbps)音频通信方式全双工(双向)-回波抵消功能兼容音频回放支持 *2协议IPv4:TCP/IP、UDP、HTTP、FTP、SNMP(MIB2)、SMTP(Client)、DHCP (Client)、DNS(Client)、 ARP、ICMP、POP3、NTP、SMTP authentication、WV-HTTP(from Canon)、ONVIFIPv6:TCP/IP、UDP、HTTP、FTP、SMTP(Client)、DNS(Client)、ICMPv6、POP3、NTP屏幕显示支持摄像机控制3级用户管理(管理员/授权用户/访客)最多可以设置50个授权用户的用户名和密码隐私遮盖可注册数:最大8处,遮盖颜色数量:1(从9种颜色中选择)访问控制访问控制(用户名和密码)/基于主机的访问控制(IPv4、IPv6)智能功能探测种类:移动物体探测、弃置物探测、物体丢失探测、摄像机破坏探测 探测区域:最大15区域音量探测事件触发类型外部设备输入1/2,智能功能(图
