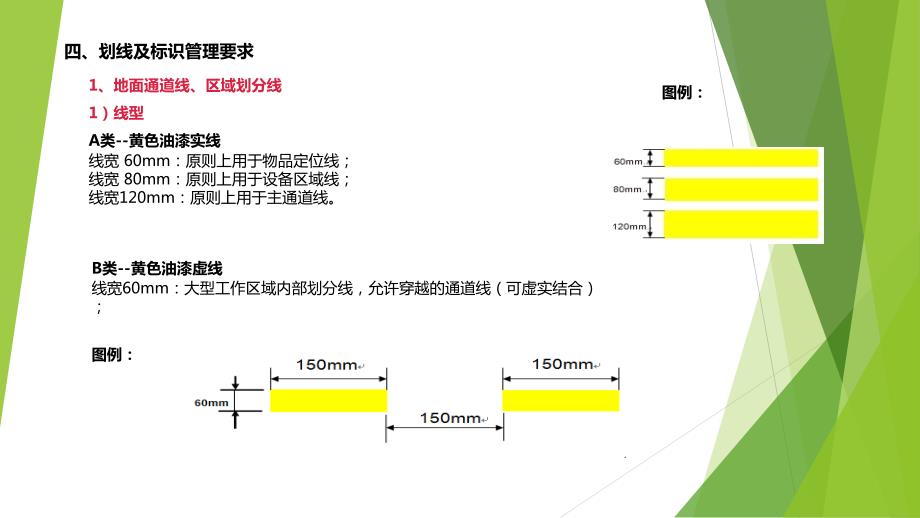

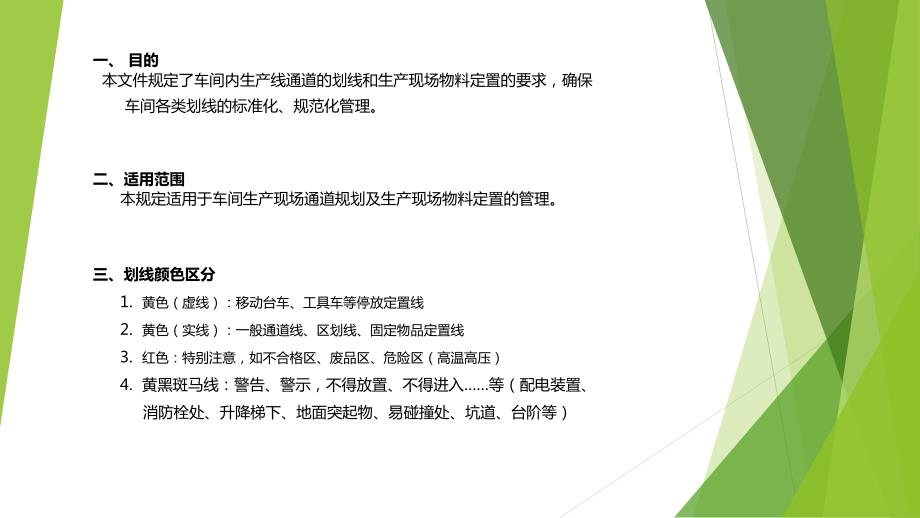

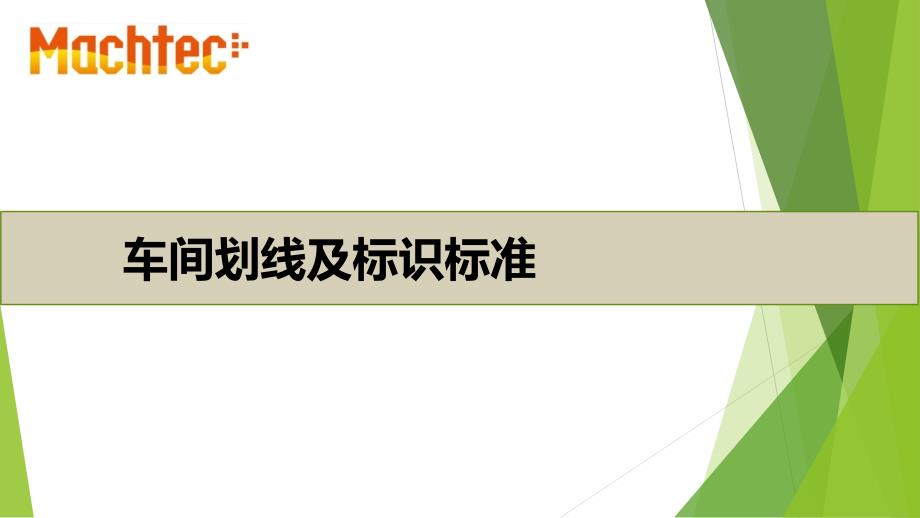

1、车间划线及标识标准一、目的 本文件规定了车间内生产线通道的划线和生产现场物料定置的要求，确保 车间各类划线的标准化、规范化管理。二、适用范围 本规定适用于车间生产现场通道规划及生产现场物料定置的管理。三、划线颜色区分 1.黄色（虚线）：移动台车、工具车等停放定置线 2.黄色（实线）：一般通道线、区划线、固定物品定置线 3.红色：特别注意，如不合格区、废品区、危险区（高温高压）4.黄黑斑马线：警告、警示，不得放置、不得进入等（配电装置、消防栓处、升降梯下、地面突起物、易碰撞处、坑道、台阶等）1、地面通道线、区域划分线1）线型A类-黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：
2、原则上用于设备区域线；线宽120mm：原则上用于主通道线。B类-黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：图例：四、划线及标识管理要求 C类-红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45）危险品区域线、警示区域线，消防通道线；2)定位线A类设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台/设备”字样。B类不良品区（废弃物的回收桶、箱、不良品放置架）定位 用红色线，如果定位范围小于40cm40cm，则直接采用封闭实
3、线框定位；图例：C类消防器材、油类、化学品等危险物品的的定位 使用红白警示定位线；D类物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位 使用黄色四角定位线；E类消防栓、配电柜等禁放物品的开门区域处的定位 使用黄白相间的斑马式填充线；F类移动式设备的定位（如叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G 类-门开闭线H类-警示范围线 设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；2、通道划线 图例：3、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。4、车间物料标识牌5、区域标识牌设置6、其他注意事项 1)工作场所要规划和显示出：生产场地（或班组区域位置）、通道、在制品周转区、垃圾存放点。2)工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物相符。3)车间里面的窗户不能悬挂窗帘或其他障碍物。附.筛网车间区域划线示意图车间规划布局图
