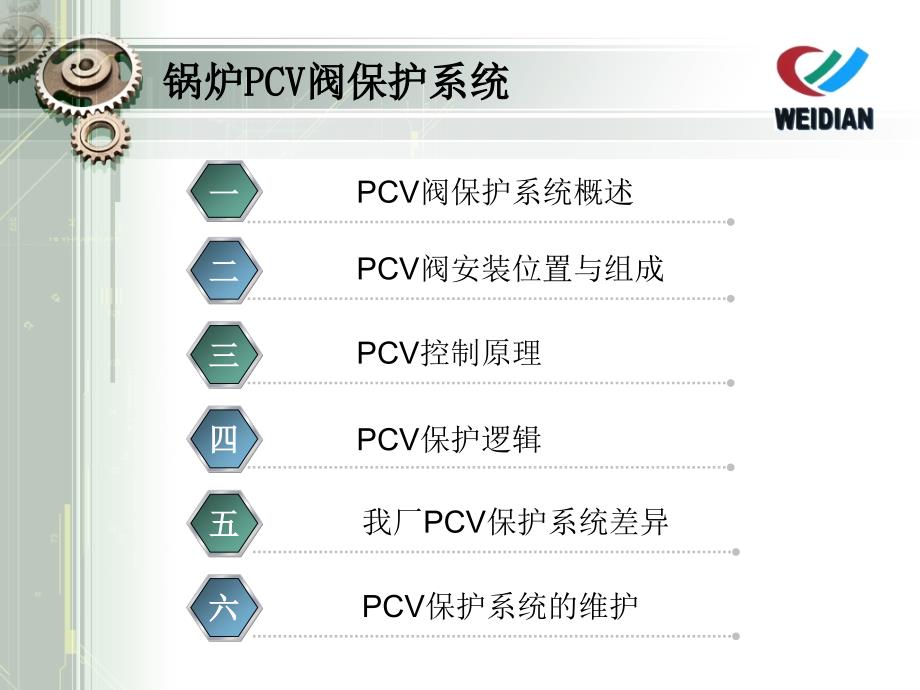

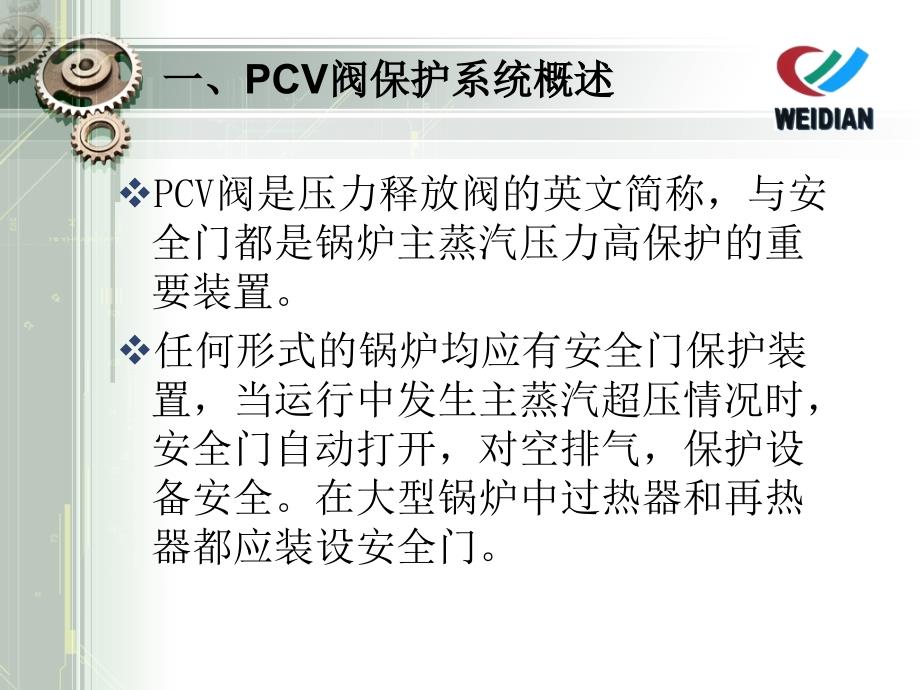

1、锅炉锅炉锅炉锅炉PCVPCV阀保护系统阀保护系统阀保护系统阀保护系统 2009年12月锅炉锅炉PCVPCV阀保护系统阀保护系统PCV阀保护系统概述一一PCV阀安装位置与组成二二PCV控制原理三三四四PCV保护逻辑我厂PCV保护系统差异一一PCV保护系统的维护二二五五六六一、一、PCV阀保护系统概述阀保护系统概述vPCV阀是压力释放阀的英文简称，与安全门都是锅炉主蒸汽压力高保护的重要装置。v任何形式的锅炉均应有安全门保护装置，当运行中发生主蒸汽超压情况时，安全门自动打开，对空排气，保护设备安全。在大型锅炉中过热器和再热器都应装设安全门。一、一、PCV阀保护系统概述阀保护系统概述vPCV阀主要功能
2、是为了消除锅炉运行时压力波动引起安全阀动作，在安全门动作之前开启，排出多余的蒸汽，以保证锅炉在规定的压力下正常运行，从而保护安全门，同时减少安全门的动作次数，延长安全阀的使用寿命。vPCV阀动作一次算作二类障碍，安全门动作按事故处理。一、一、PCV阀保护系统概述阀保护系统概述vPCV阀的排量一般设定为锅炉总蒸发量的10。vPCV阀有AUTO/手动/OFF三种操作方式,AUTO为逻辑控制,即根据压力的变化进行开启和关闭,手动即运行人员硬手操,而OFF就是闭锁PCV动作。二、二、PCV阀安装位置与系统组成阀安装位置与系统组成vPCVPCV阀系统总图（阀系统总图（#5PCV#5PCV）二、二、PCV
3、阀安装位置与系统组成阀安装位置与系统组成vPCVPCV阀安装在过热器出口至汽机的主蒸阀安装在过热器出口至汽机的主蒸汽管道上汽管道上 。vPCVPCV保护系统组成：保护系统组成：25372537型控制台型控制台 二、二、PCV阀安装位置与系统组成阀安装位置与系统组成35393539型控制器型控制器（压力传感器和继电器）二、二、PCV阀安装位置与系统组成阀安装位置与系统组成气体传动装置气体传动装置 一个双向作用气体传动器两个三通电磁阀一个DPST旋转开关一个安装传动器的分线盒二、二、PCV阀安装位置与系统组成阀安装位置与系统组成二、二、PCV阀安装位置与系统组成阀安装位置与系统组成三、三、PCV控
4、制原理控制原理vPCV阀控制电路220VAC三、三、PCV控制原理控制原理vPCV阀气动回路四、四、PCV保护逻辑v主汽压力保护：（以主汽压力保护：（以#5炉为例）炉为例）正常运行17.0MPa 17.8MPa 发光字报警 18.2MPa 停一组给粉机18.8MPa 开PCV阀 18.4MPa 关PCV阀19.3MPa 开安全门 19.15MPa 关安全门四、四、PCV保护逻辑vPCV阀的位返信号：（以阀的位返信号：（以#5炉为例）炉为例）220VDC 带保护柜4个继电器（#1为25ZJ、30ZJ；#2为26ZJ、31ZJ）由继电器扩展4接点，2个备用至炉立盘 2537型控制台显示用至光字牌报
5、警用 至CTM 信号显示至水位保护 延时闭锁水位高停炉和禁开事故放水门五、五、我厂PCV保护系统差异v#3、#4、#6PCV只有气体传动装置v二期PCV控制和保护逻辑由DCS实现v二期控制回路电压220VAC，位返信号为24VDCv#6PCV由CTM控制，保护逻辑与#5相同v定值不同二期 17.7MPa 开PCV阀 17.4MPa 关PCV阀三期 18.8MPa 开PCV阀 18.4MPa 关PCV阀 六、六、PCV保护系统的维护vPCV阀的压力传感器定值进行校验阀的压力传感器定值进行校验#5PCV对波尔登管进行校验A：高压调节螺栓B：低压调节螺栓C：高压开关D：低压开关E：低压开关指示灯六、六、PCV保护系统的维护螺钉A调节PCV阀起座值。逆时针转动螺钉起座值升高，顺时针转动螺钉起座值降低。低压开关指示灯E在调整排气量时使用。当压力增加时E灯亮，指示低压开关D启动；E灯熄灭时指示的压力即为PCV的回座值。螺钉B调节PCV阀回座值，并设定PCV阀的排气量。逆时针转动螺钉回座值升高，缩短排气时间；顺时针转动螺钉回座值降低，延长排气时间。对继电器校验（保护柜和3539控制器）线路绝缘检测#3、#4、#6PCV阀相应的压力变送器校验v日常巡检v气源，压力取样应做好保温防冻措施
