镁空气电池研究进展.ppt

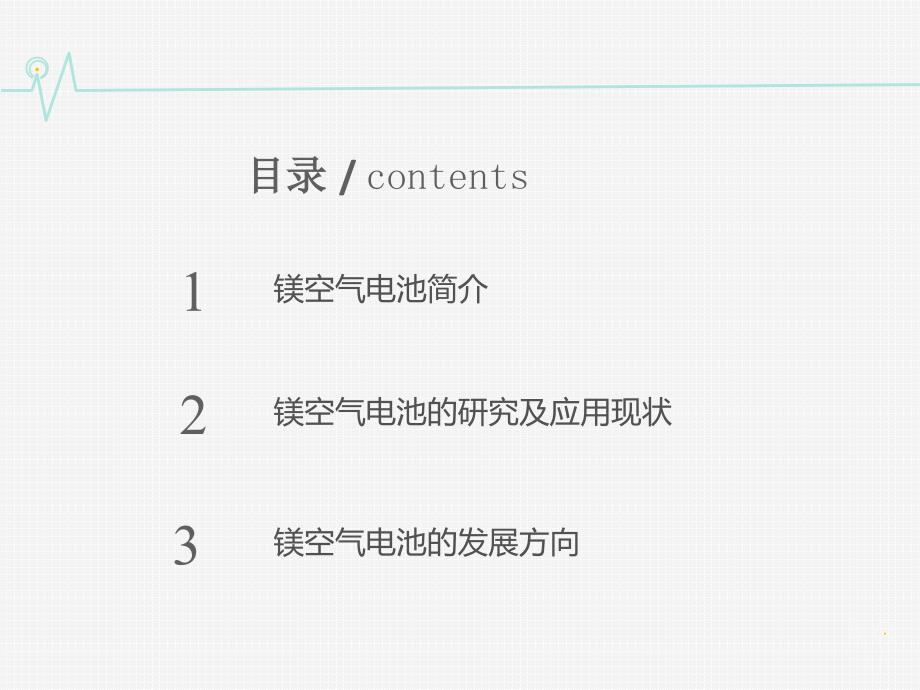

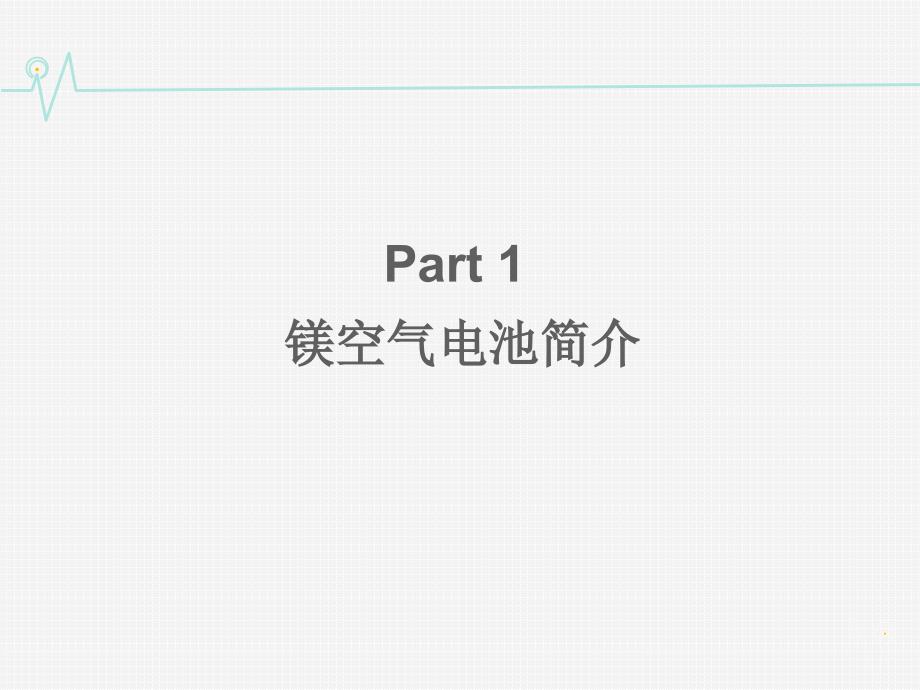

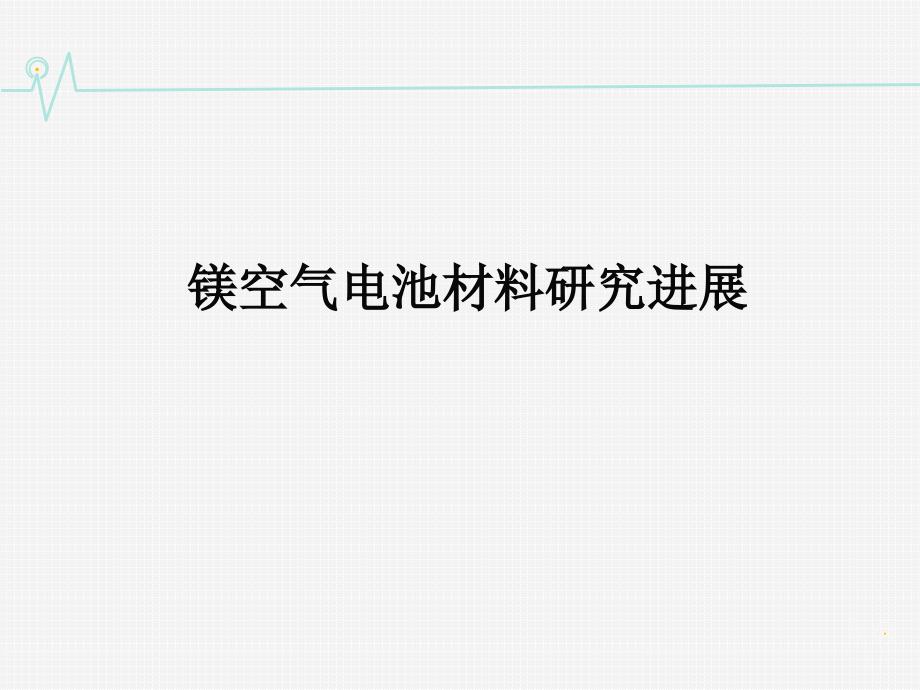

1、镁空气电池材料研究进展镁空气电池材料研究进展目录目录/contents1镁空气电池简介23镁空气电池的发展方向镁空气电池的研究及应用现状 Part 1 镁空气电池简介镁空气电池简介 表一 几种电池的电压和能量密度对比Table1 Volatge and energe density comparison of selected batteries 金属空气电池金属空气电池 金属空气电池是一类特殊的燃料电池，它是以金属为燃料，与空气中的氧气发生氧化还原反应产生电能。具有能量密度高、安全、污染小等特点。主要包括锂空气电池、镁空气电池、铝空气电池、锌空气电池等。镁空气电池工作原理镁空气电池工作原理水

2、体系：阳极：Mg-2e-=Mg2+阴极：O2+2H2O+4e-=4OH-总反应：2Mg+H2O+O2=2Mg(OH)2非水体系：阳极：Mg-2e-=Mg2+阴极：O2+2e-=O22-或O2+4e-=2O2-总反应：Mg+O2=MgO2 或2Mg+O2=2MgO 图一 镁空气电池的典型结构和工作原理Fig.1 Typical structure and working principle of Mg-air battery镁空气电池的优点镁空气电池的优点u储量丰富、价格便宜u清洁、安全u压降小、放电电压稳定u理论电压和能量密度高 Part 2 Part 2 镁空气电池研究及应用现状镁空气电池研

3、究及应用现状一、镁阳极一、镁阳极镁合金化 将镁与其它金属如Al，Mn，Zn等形成合金，减少镁阳极的腐蚀，提升电池的性能提升镁自身的性能 纯度 高纯度镁（99.99%）作为阳极可以比某 些合金的腐蚀率更低 形态 微/纳米结构 增大比表面积，加速反应加速Mg(OH)2沉淀 表二 镁阳极的分类Table2 Types of Mg anode for Mg-air batteries二、电解液二、电解液v镁空气电池的高极化和低库伦效率不仅与电极有关也与电解液密切相关，因此选择一种合适的电解液也是至关重要的。v关于电解液的研究主要有以下几个方面：电解质溶液的PH，溶液中阴离子的种类，溶液浓度等。三、空气

4、电极三、空气电极l镁空气电池的性能与空 气电极密切相关。典型 的空气电极有四层组成：疏水 层，气体扩散层，催化层和电流收集层。l现在关于空气电极的研究主要围绕气体的有效扩散以及合适的高效催化剂等。中性水溶液中可能的氧还原路径为：O2+2H2O+4e-=4OH-O2+H2O+2e-=HO2-+OH-HO2-+H2O+2e-=3OH-2HO2-=2OH-+O2 副反应的发生减缓了氧还原过程，因此需要有一种高效的催化剂，提高反应活性，加快反应速度。类型 催化剂 性能贵金属 Pt,Pt-alloys,催化活性高，过电压低 Pd,Cu,Ag 4e-反应过程 碳基材料 nanotubes,graphene

5、 催化活性接近Pt，稳定性 N-doped nanotubes 好，类似4e-反应过程 过渡金属氧化物 Co3O4/r-GO,MnCoO/r-GO 催化活性与Pt相当，4e-反应过程，有希望 成为Pt的替代品 含氮金属复合物 FeTMPP/C,CoTMPP/C 催化活性与Pt/C相当 4e-反应过程 表三 催化剂的种类Table3 Types of cathode catalysts for Mg-air batteries 四、应用现状四、应用现状 现在镁空气电池的主要应用包括三方面，一是作为备用电源，在紧急情况下使用；二是为一些海下设备提供电能，三是军事上的应用。v挪威和意大利曾合作开发出

6、一种镁空气燃料电池，用于海上的油田勘探设备，这种电池的能量密度达到650KWh,使用寿命为15年。v雅安地震发生后，中科院大连物化所紧急向灾区提供了500多台大容量、高比容量镁/空储备电源。该电源可提供长达一个月的电力供应，可在灾区作为帐篷照明灯、手机充电器等小型设备应急移动电源，为灾后救援提供长时间照明、通讯等保障，有效解决大面积电力中断带来的影响。Part 3镁空气电池的发展方向 镁空气电池性能优异，有着广阔的发展空间，未来对其研究主要围绕着以下两个方面：1.进一步提升镁合金的性能，提高镁阳极的使用效率；寻找催化活性强，耐用性强，成本低的催化剂，优化空气电极的结构；研究性能优异稳定的电解液

7、体系。2.现在的镁空气电池基本都是一次电池，关于可充电的镁空气电池的还急需发展。1.Zhang T,Tao Z,Chen J.Magnesiumair batteries:from principle to applicationJ.Mater.Horiz.,2014,1:Advance Article.2.Zhang L,Hou Z,Ye X,et al.The effect of selected alloying element additions on properties of Mg-based alloy as bioimplants:A literature reviewJ.Fr

8、ontiers of Materials Science,2013,7(3):227-236.3.Ghali E,Dietzel W,Kainer K.General and Localized Corrosion of Magnesium Alloys:A Critical ReviewJ.Journal of Materials Engineering&Performance,2013,volume 13(1):7-23(17).4.Du J,Wang Z,Niu Y,et al.Double liquid electrolyte for primary Mg batteriesJ.Journal of Power Sources,2014,247(3):840844.5.Saminathan K,Mayilvel Dinesh M,Selvam M,et al.Water soluble graphene as electrolyte additive in magnesium-air battery systemJ.Journal of Power Sources,2015:3238.参考文献：THANKS
